Ultimate 64 - Bộ chuyển đổi từ cổng Tape sang User Port

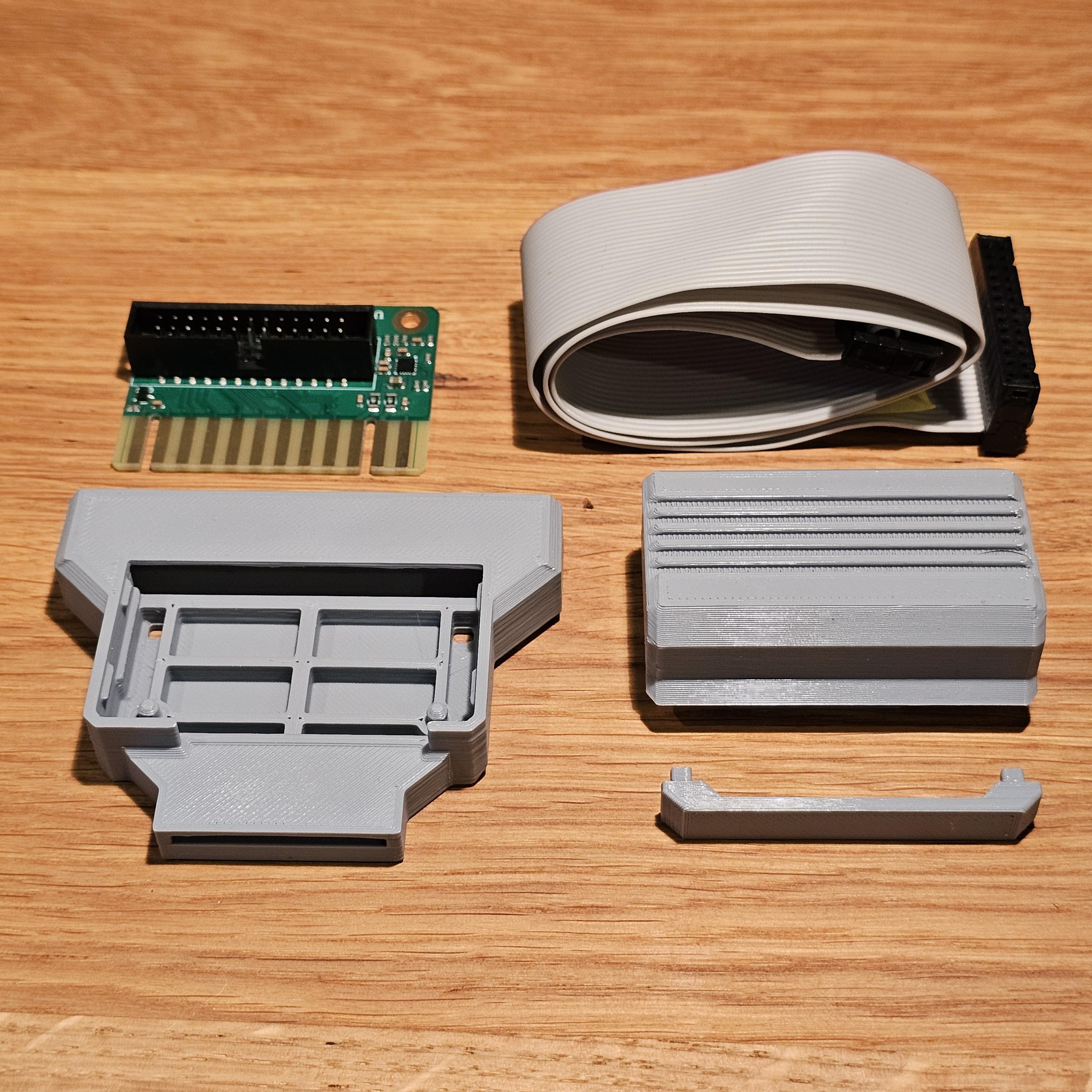

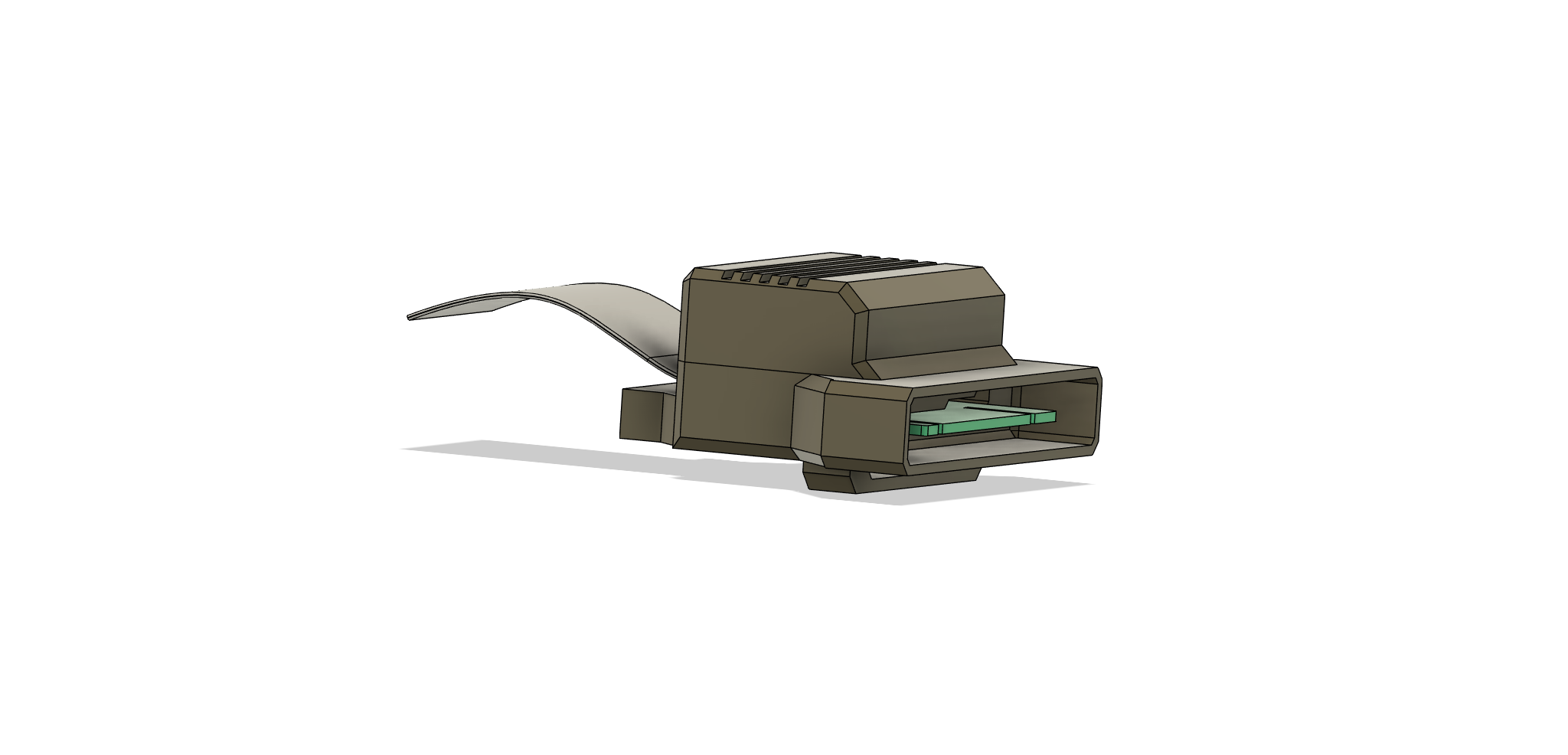

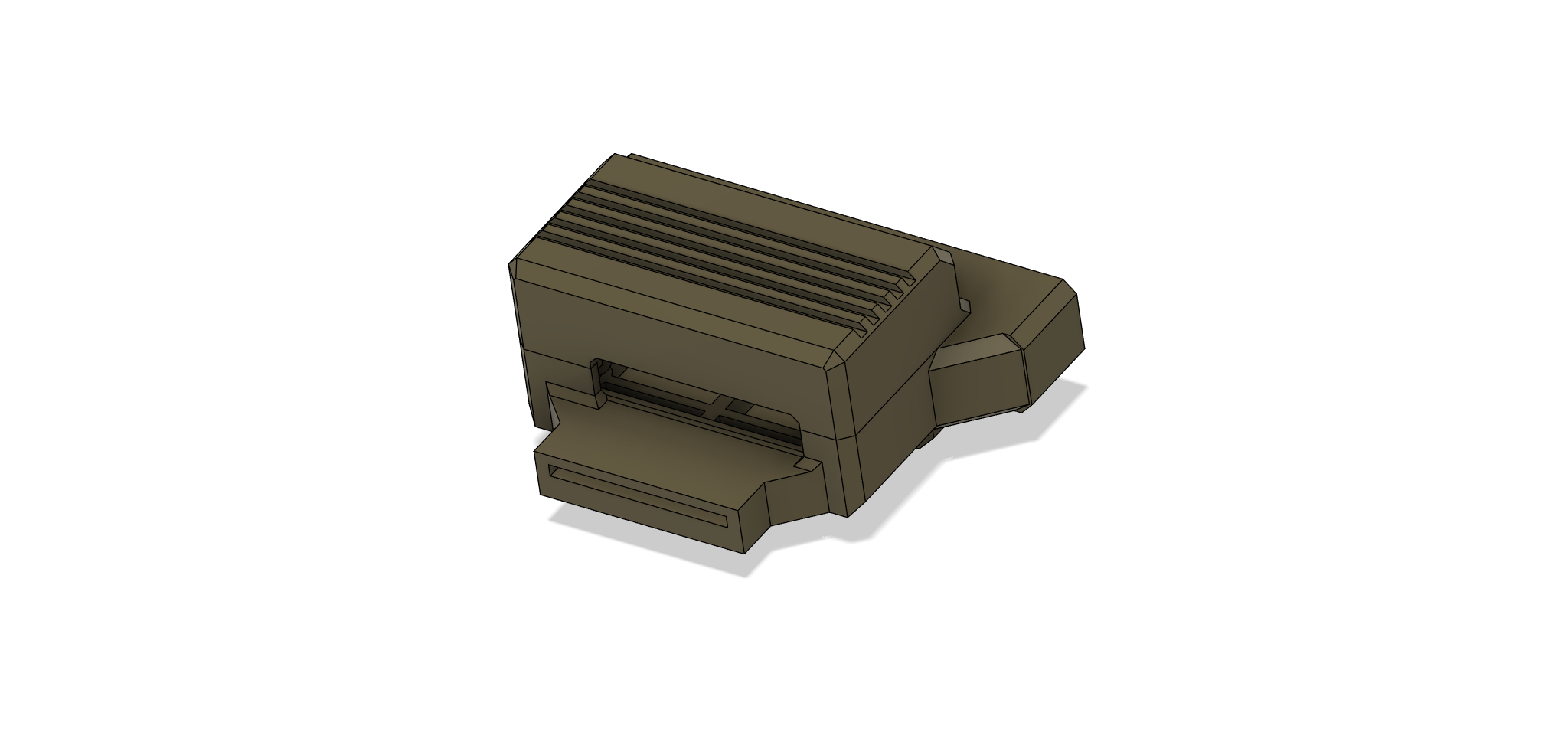

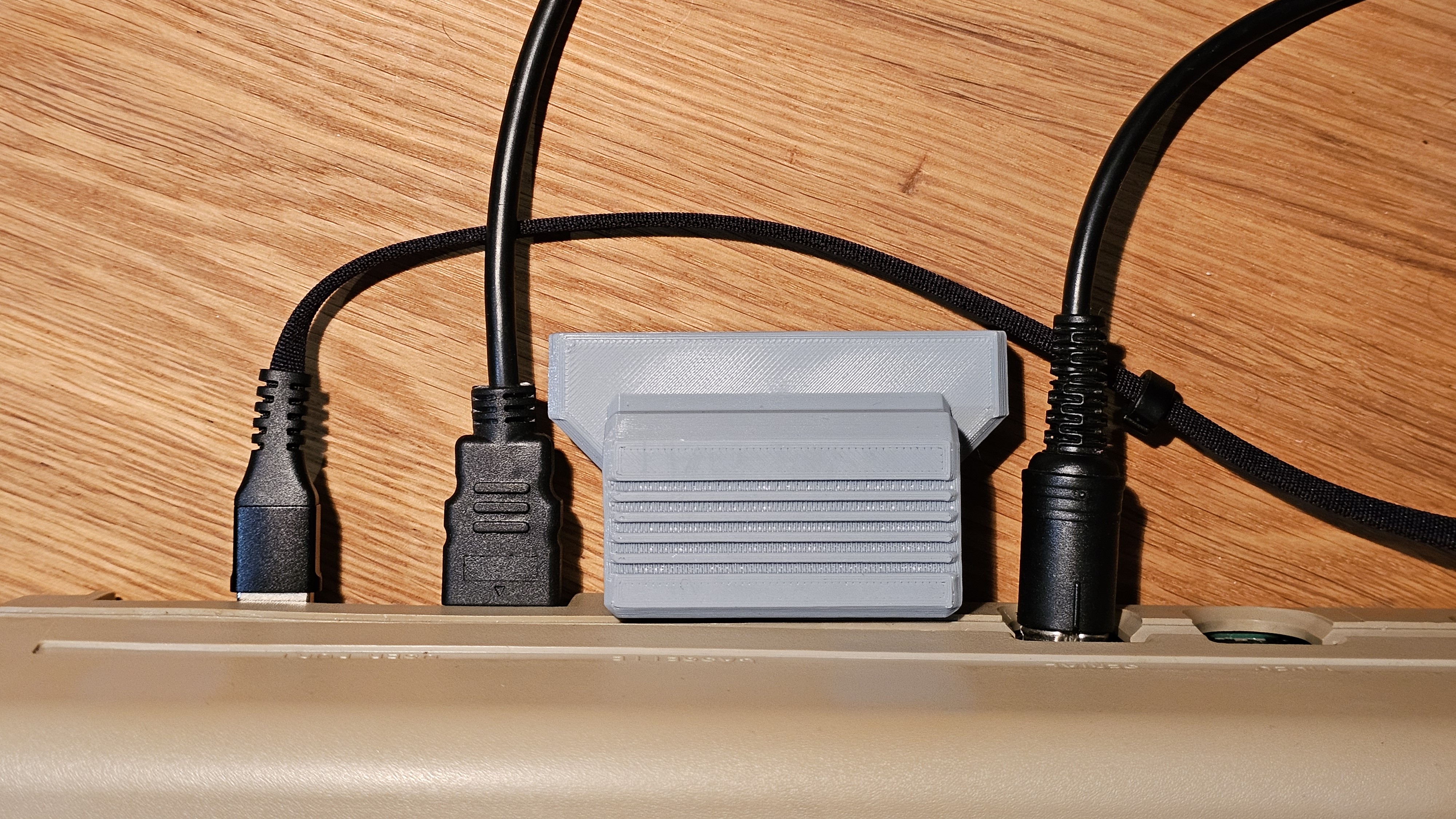

Hộp đựng cho bộ mở rộng Userport của Ultimate 64, gắn vào cổng Tape.

Tôi cũng đã làm một phiên bản cho phép truy cập cổng Tape: /3d-model/ultimate-64-bo-chuyen-doi-user-port-combo

Cài đặt in:

Độ cao lớp: 0.2 mm Chu vi: 3 Hỗ trợ: Chỉ cần một ít hỗ trợ ở mặt trước của đế Userport. (Tôi đã dùng 'sơn lên hỗ trợ' + hỗ trợ hữu cơ)

Phần cứng bổ sung cần thiết:

Không có. Mọi thứ chỉ cần ráp lại với nhau.

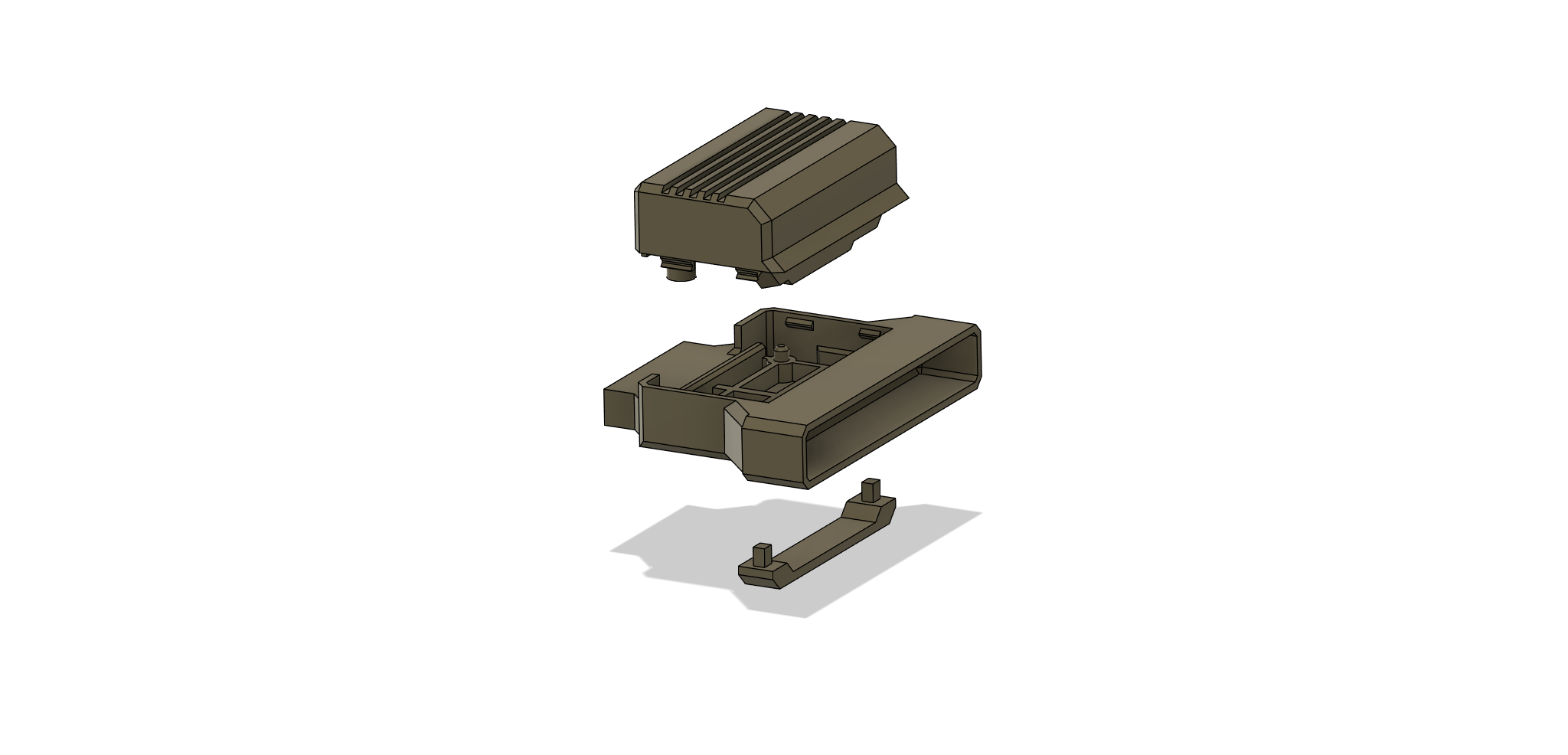

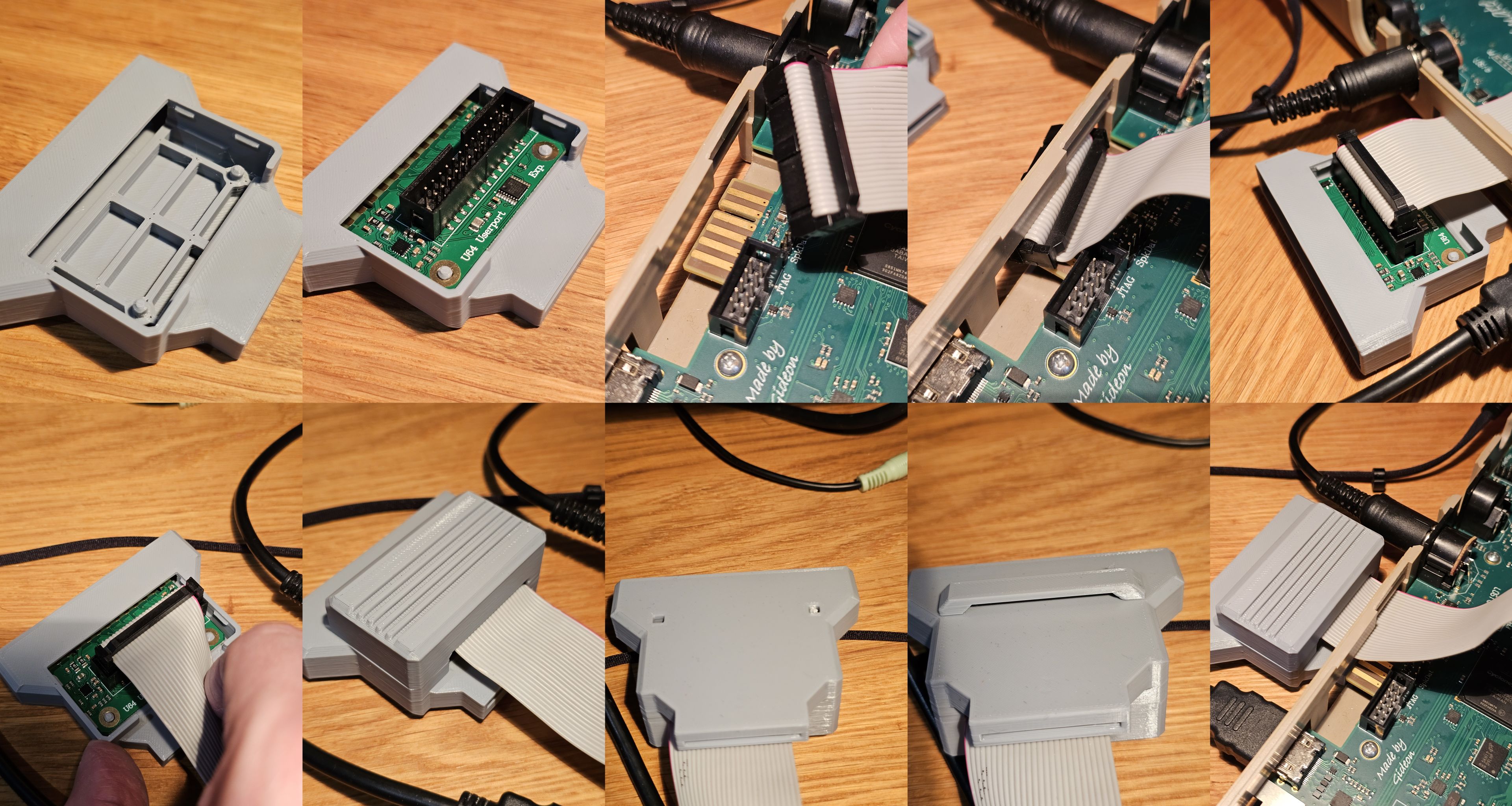

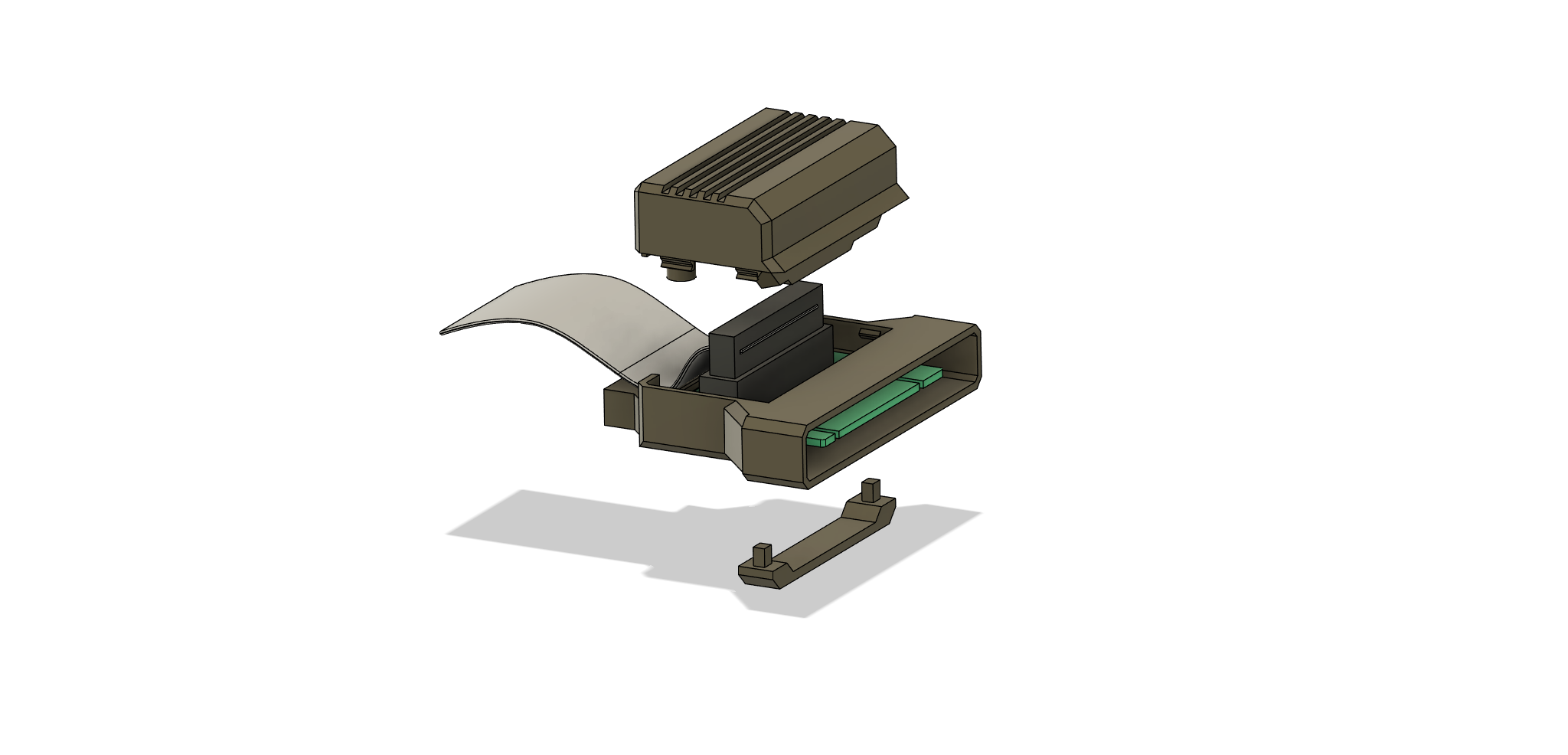

Hướng dẫn lắp ráp:

1. Lắp Bộ chuyển đổi Userport và nhấn xuống. Đảm bảo nó bằng phẳng với đáy.
2. Luồn cáp ruy băng qua khe hở của đầu nối Tape.
3. (Đảm bảo rằng Lưỡi trên đầu nối thẳng hàng với khe hở trên đầu nối Userport) Lắp đầu nối
4. Gắn nắp trên. Đảm bảo nó được căn chỉnh chính xác ở tất cả các mặt trước khi dùng lực để nhấn xuống
5. Lắp chân đỡ ở đáy

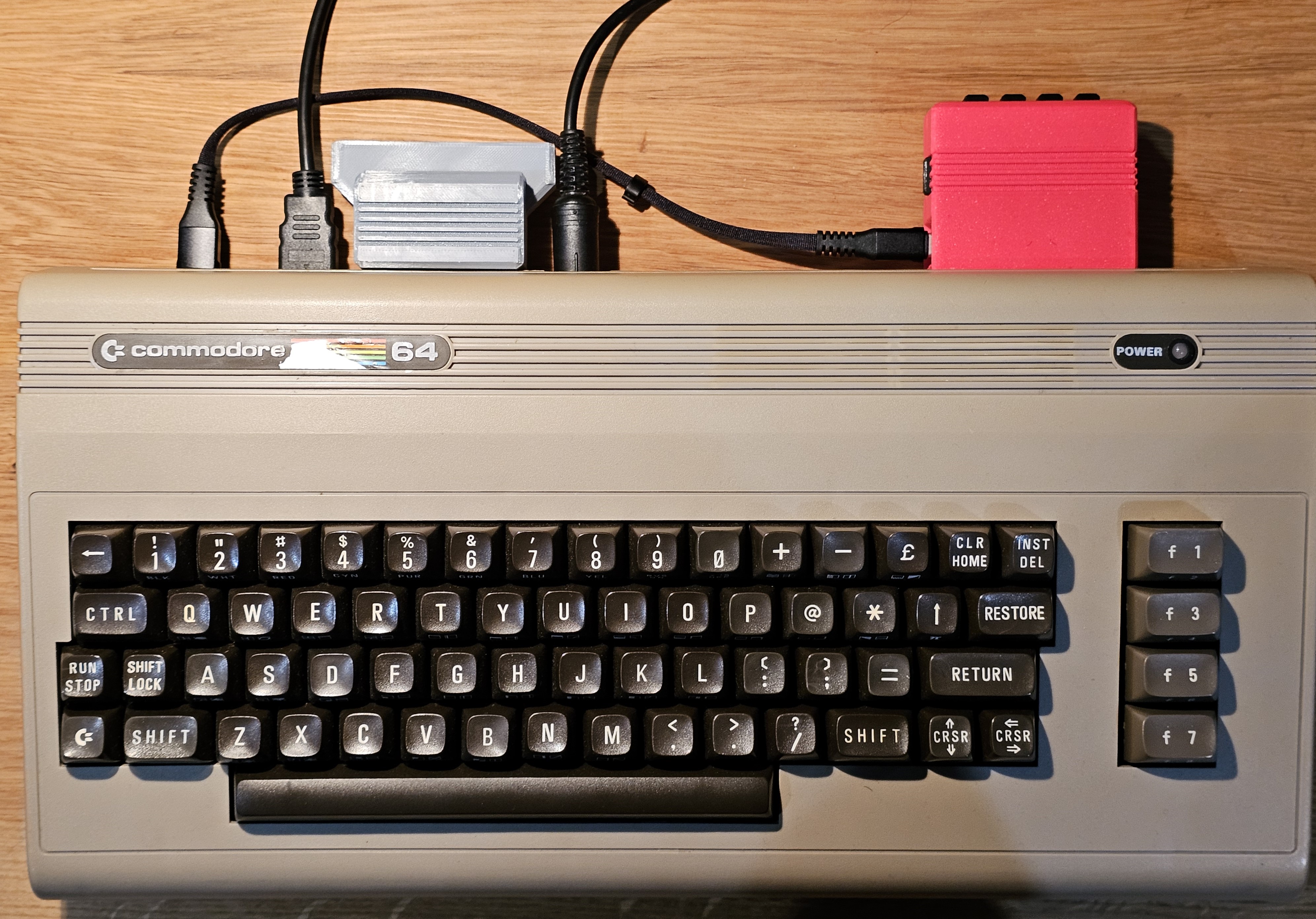

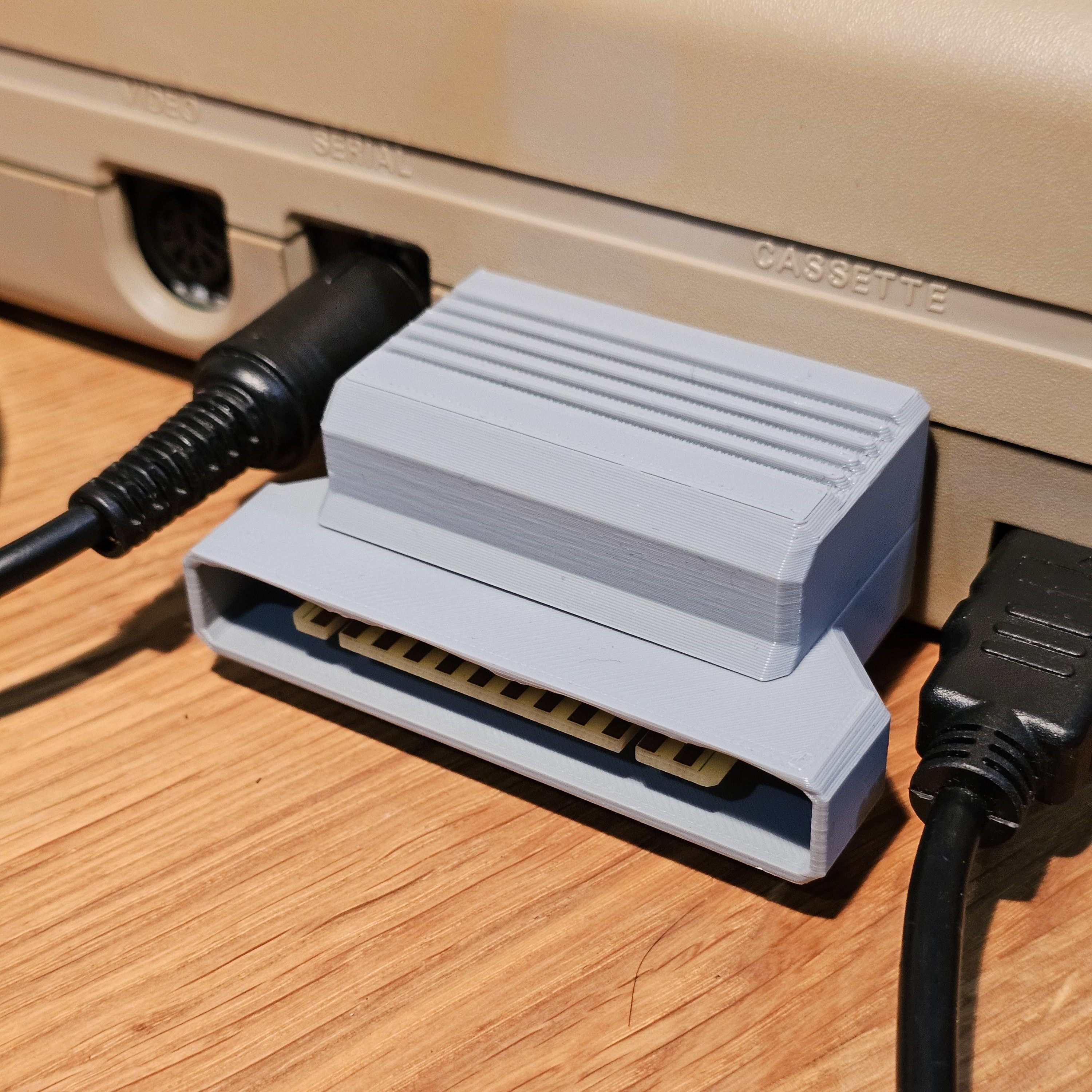

6. Gắn toàn bộ bộ phận vào đầu nối Tape.
