Cánh tay bộ phân phối cho máy rửa chén Frigidaire

Cửa đựng chất tẩy rửa trên Máy rửa chén Frigidaire của chúng tôi đã ngừng mở trong quá trình rửa. Tôi cũng nhận thấy rằng không có độ đàn hồi tốt trên khóa cửa đựng chất tẩy rửa khi bạn thao tác bằng tay.

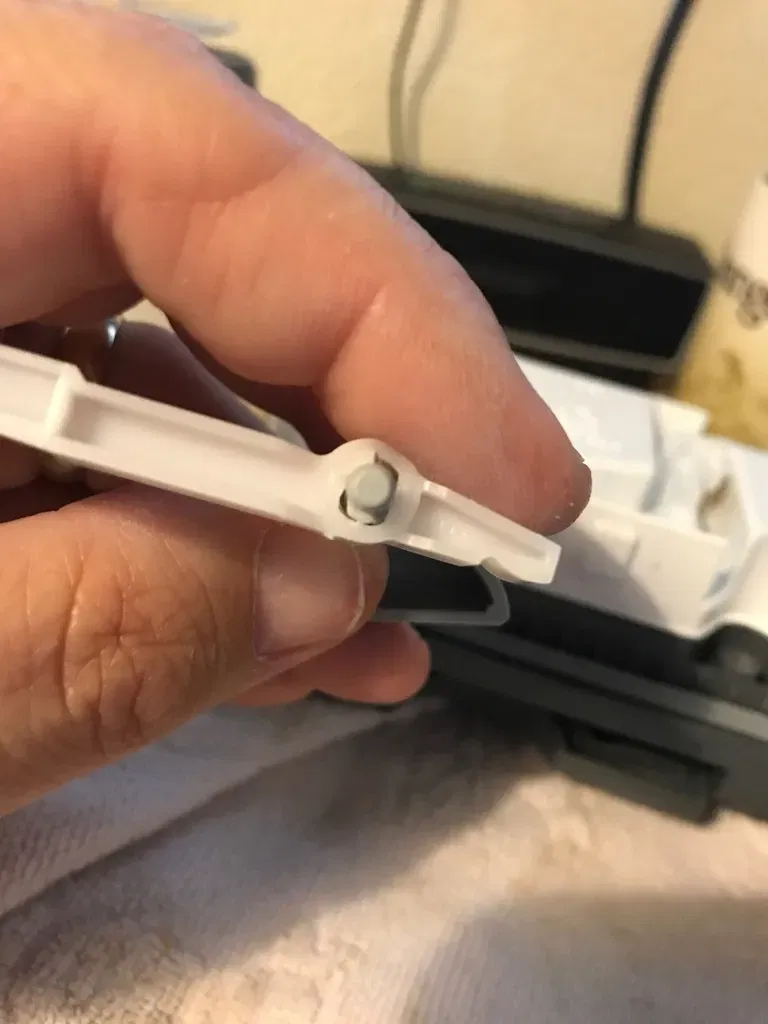

Hóa ra, cánh tay giữ lò xo và được kích hoạt bởi solenoid của cửa đựng chất tẩy rửa đã bị mòn.

Phần thay thế duy nhất họ bán là toàn bộ cửa đựng chất tẩy rửa, có giá 30 đô la và mất vài ngày để vận chuyển (mã phần # 5304507354). Tôi đã dành cho mình 4 giờ để thiết kế, in và thử nghiệm một cái mới trước khi cho phép mình đặt hàng. :)

Có vẻ như nó hoạt động trong các bài kiểm tra tĩnh, tôi vừa lắp ráp mọi thứ và đang chạy một bài kiểm tra rửa ngay bây giờ. Cánh tay này cũng điều khiển bộ phân phối chất trợ rửa, vì vậy hy vọng mọi thứ vẫn hoạt động như nó nên.

Một bài viết đầy đủ có tại: https://1projectaweek.com/blog/2017/7/20/practical-3d-printing

Cài đặt In

Thương hiệu Máy in:

Prusa

Máy in:

[Prusa Mk2](http://amzn.to/2rqZ6Uo)

**Bệ in:**

Không

Hỗ trợ:

Có

**Độ phân giải:**

0.02MM

Tỷ lệ lấp đầy:

22%

**Ghi chú:**

In bằng Taulman Tech-G (PETG).

Hỗ trợ có thể khó với PETG, có thể sử dụng một loại vật liệu khác như PVA hoặc thậm chí PLA cũng có thể hoạt động. Tôi đã lo lắng khi sử dụng PLA vì các nhiệt độ khác nhau, nên đã không chọn hướng đó.

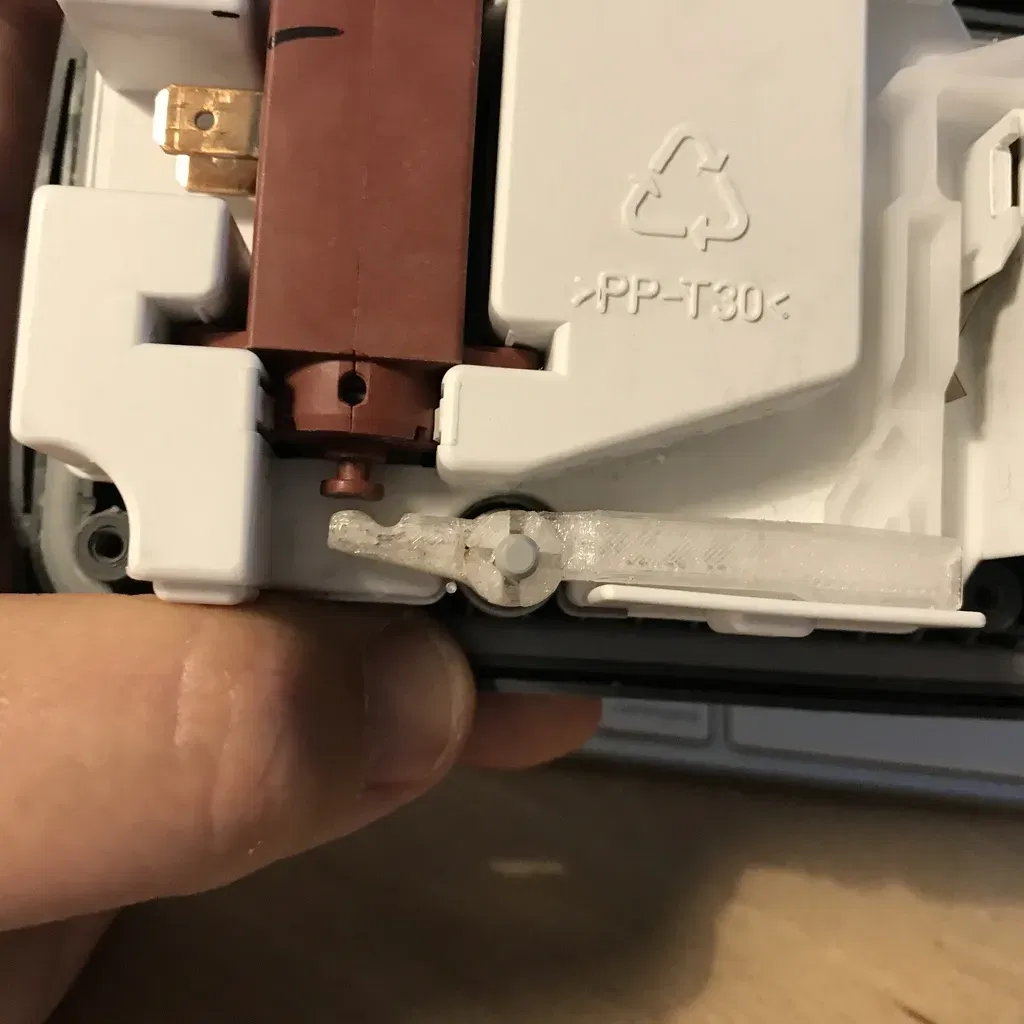

Cái vừa rất chặt, nhưng đó là có chủ đích. Tôi chỉ cần mài những khu vực giữa các móng vuốt trên khu vực giữ chốt. Chúng sẽ uốn cong ra ngoài khi chốt từ xi lanh giữ cửa được đẩy vào, vì vậy nó sẽ ổn. Chỉ cần sử dụng áp lực đều và giữ mọi thứ thẳng hàng.

Sau Khi In

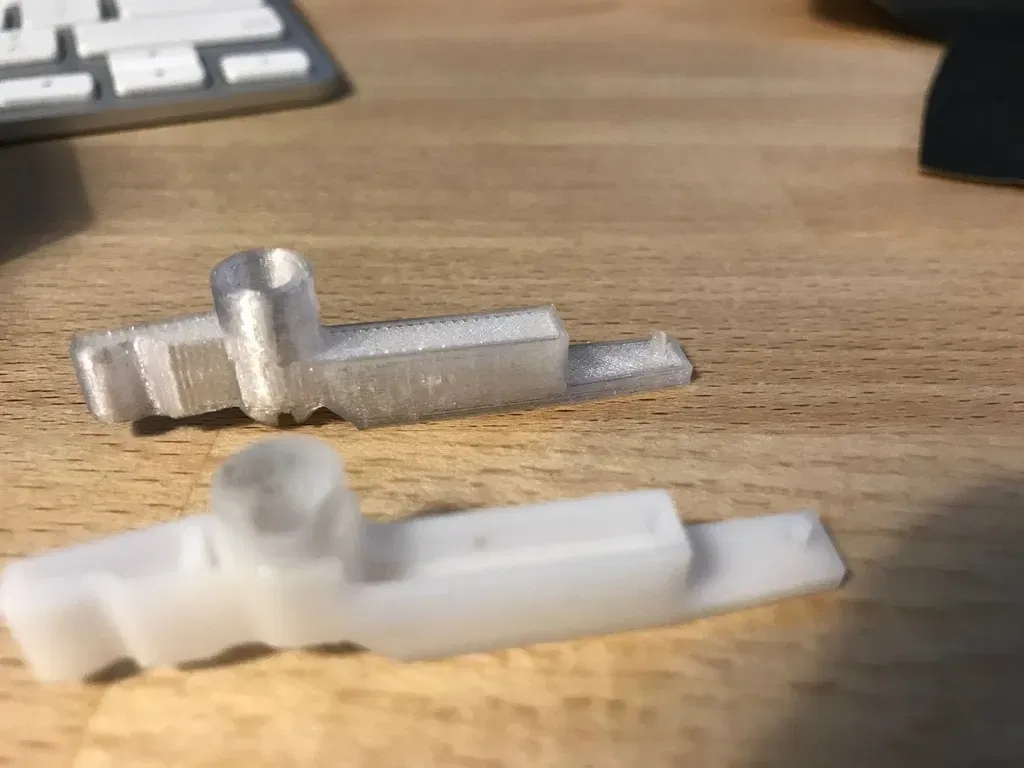

Chỉ cần một ít giấy nhám mịn để làm sạch mess từ các hỗ trợ. Nếu tôi làm lại, tôi sẽ sử dụng một loại vật liệu hỗ trợ có thể hòa tan, PETG bám dính quá tốt nên thật khó để xử lý hỗ trợ bằng cùng một vật liệu.

Cách Tôi Thiết Kế Điều Này

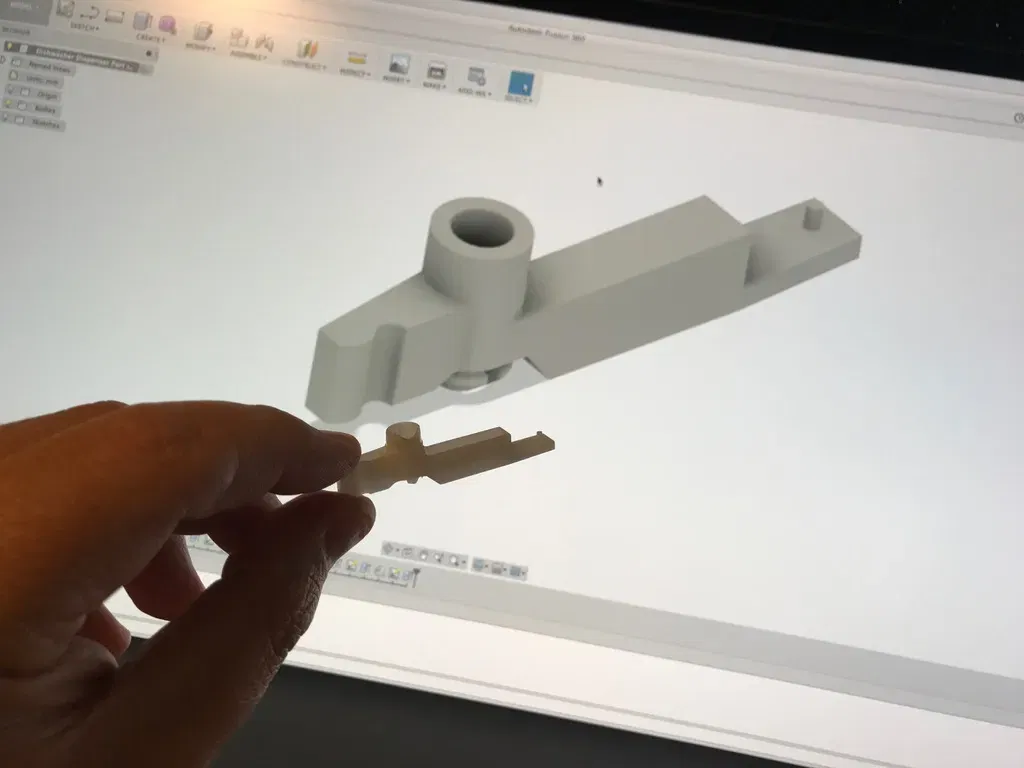

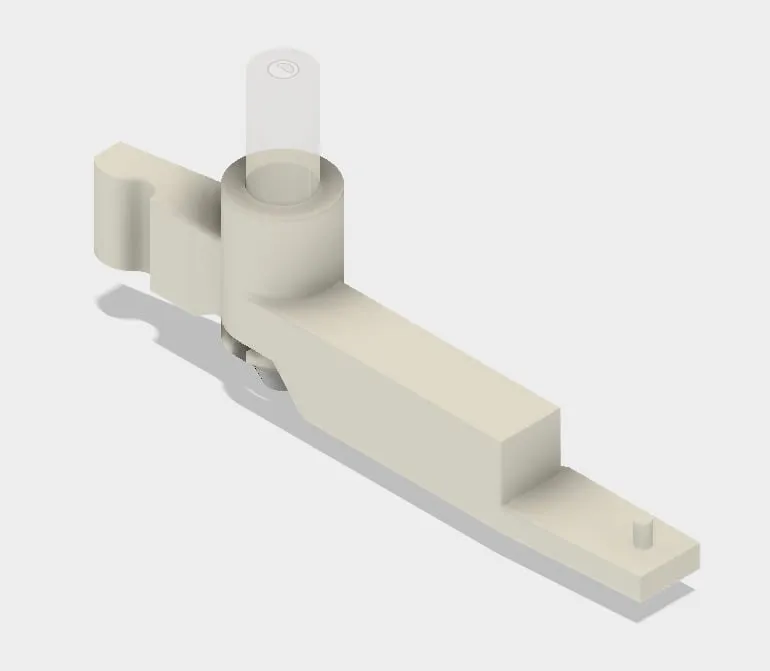

Fusion 360, một cái thước kẹp và khoảng 2 giờ... Không mất nhiều thời gian như tôi nghĩ.

Danh mục: Các bộ phận thay thế
