Khay Gắn Dải LED Cho Prusa Enclosure Nguyên Bản

Do em "hẻm" tiền nên không mua bộ đèn, công tắc với cục nguồn gắn ngoài của Prusa Enclosure, em tìm vòng vòng rồi thấy còn dư một dải đèn LED 12 volt dài khoảng 400mm với cục nguồn 12 VDC cũ.

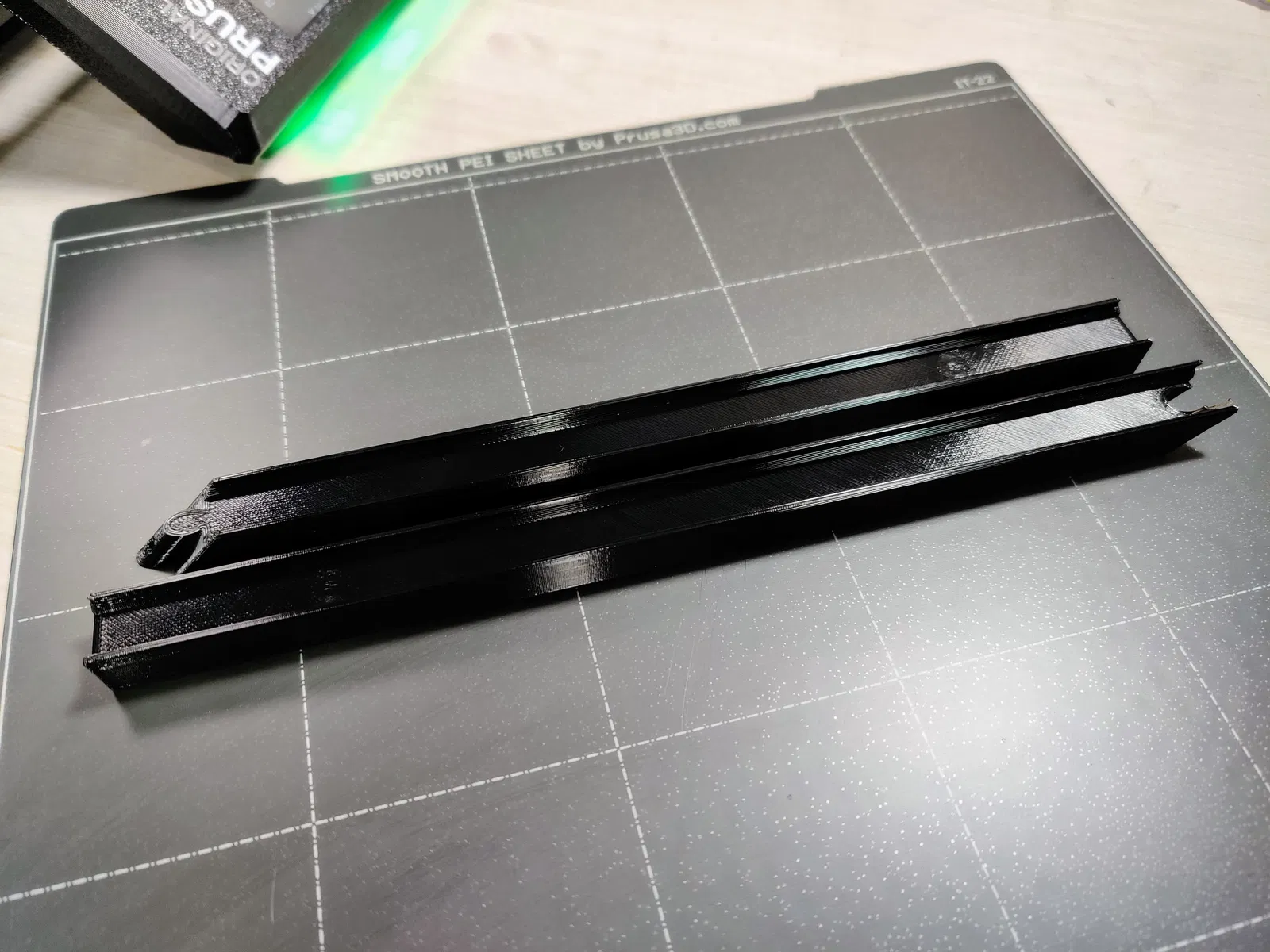

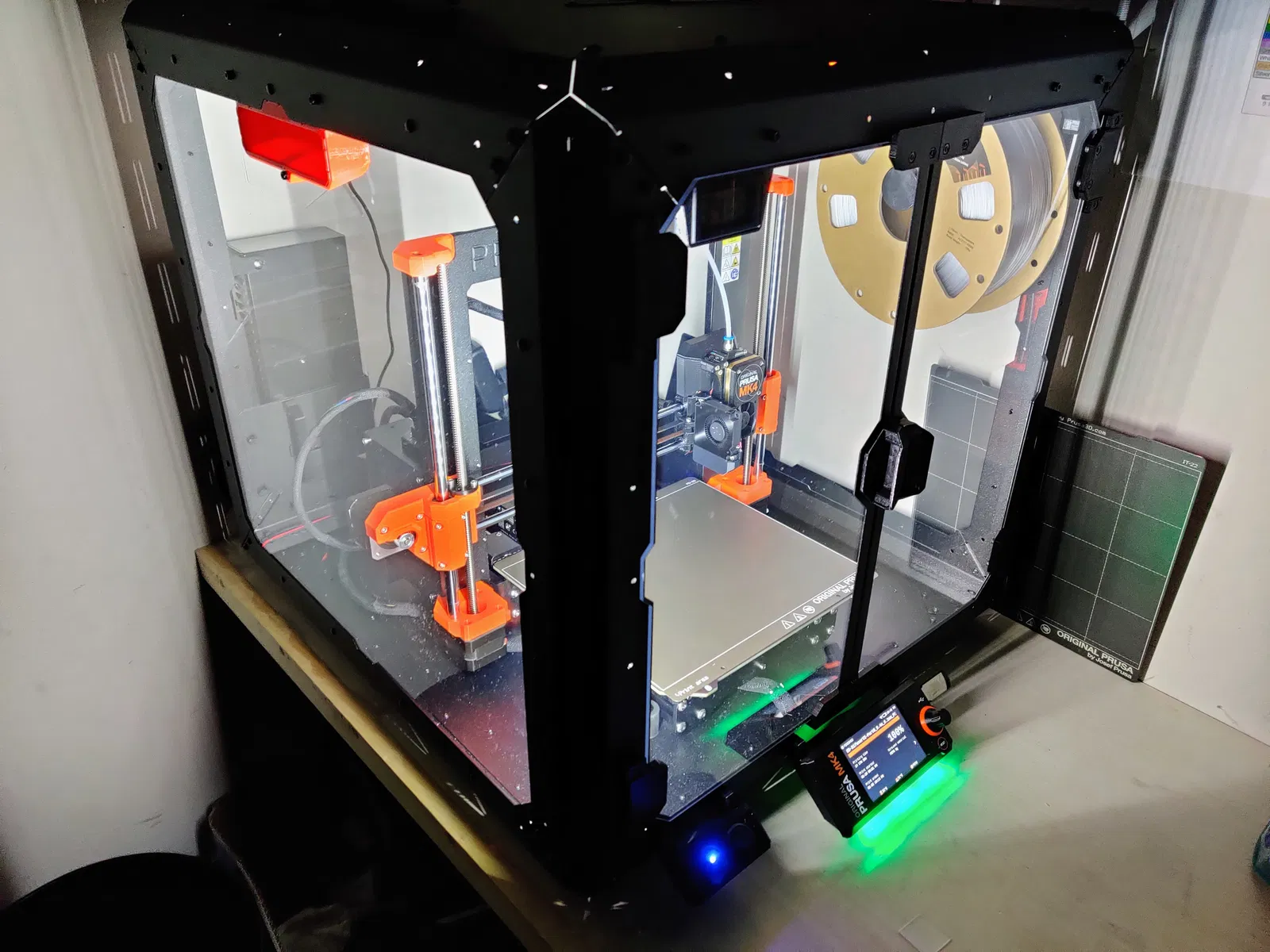

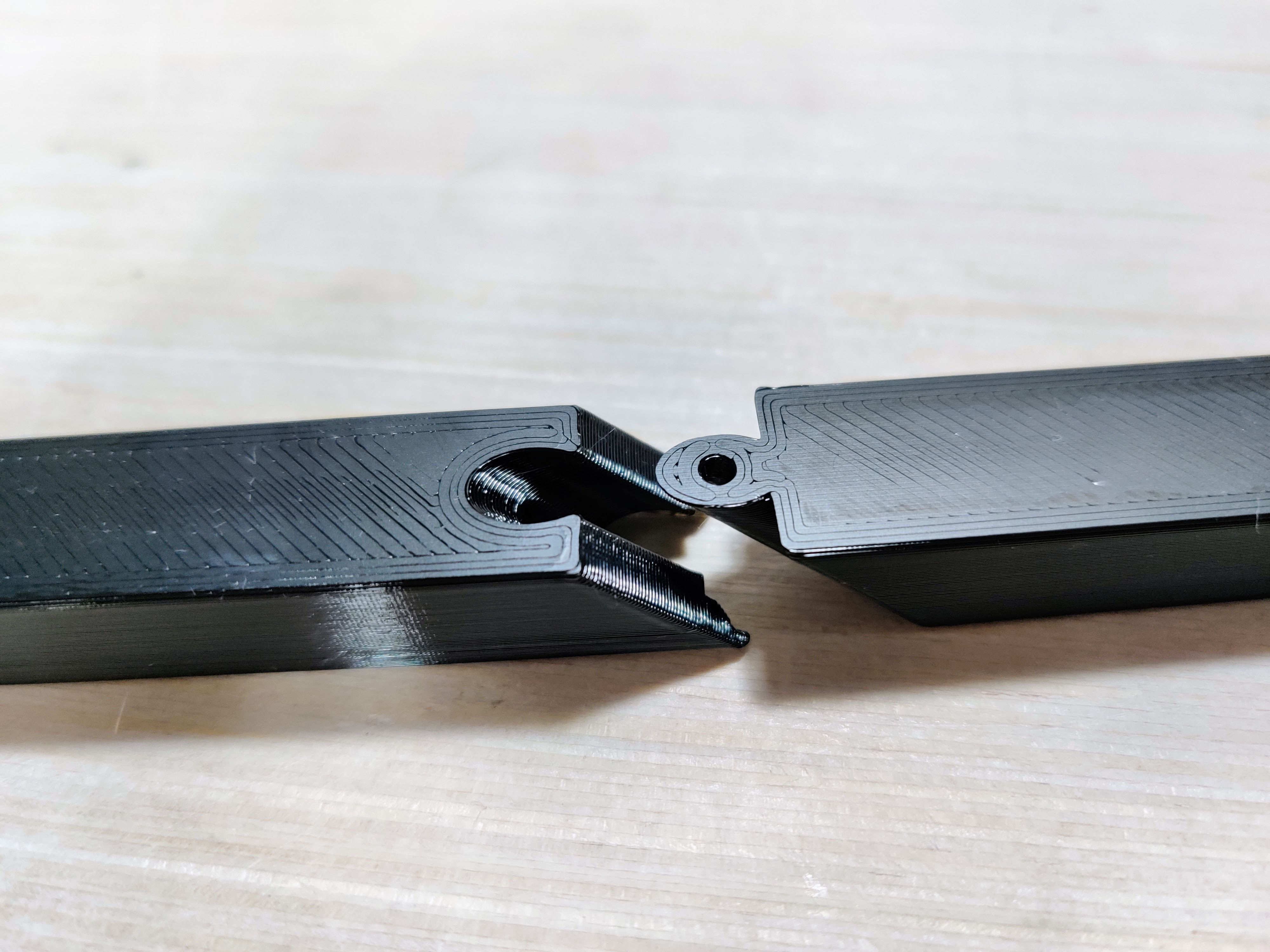

Em chế cái khay này để gắn dải LED 400mm vô góc trong của Prusa enclosure, y chang chỗ mà bộ của Prusa gắn vô. Do cái khay này in không lọt trên máy Prusa Mk.4 của em, nên em chia nó làm hai phần. Em có xài chút Super Lube (PTFE) để chỗ hai phần khớp với nhau cho nó trơn tru.

Em in cái khay bằng PETG đen, còn cái nắp khuếch tán ánh sáng thì bằng PETG Clear (cả hai đều là hiệu OVERTURE).

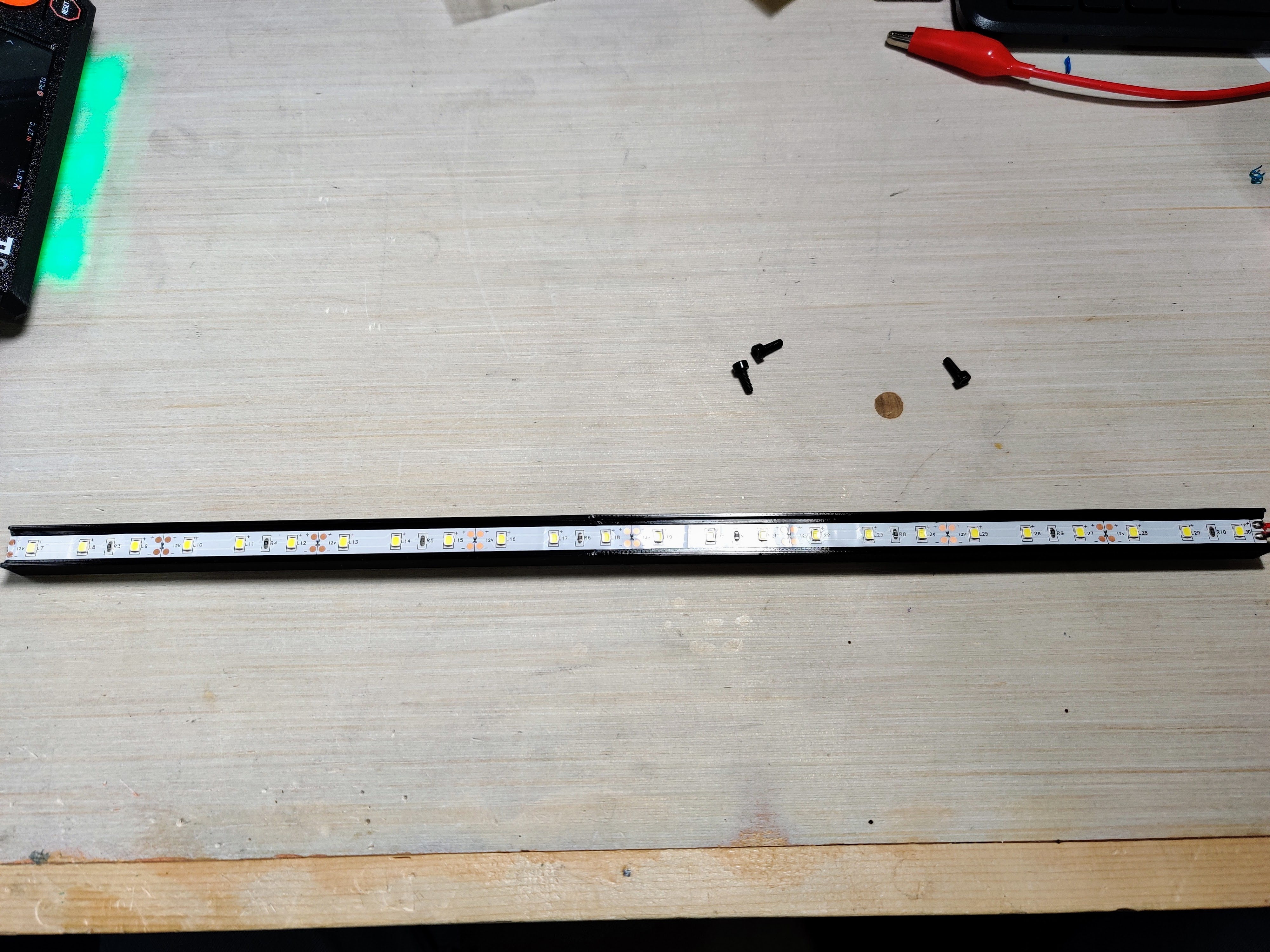

Em cũng tận dụng mấy con ốc M3x8 (3 con) còn dư từ bộ kit lắp enclosure để gắn cái khay.

Mấy con ốc này nó sẽ tự cắt ren khi siết vô hơi mạnh, nhưng em khoái dùng cái taro M3 với chút dầu Super Lube để cắt ren sẵn cho chắc ăn.

Đây là link giải pháp công tắc đèn & quạt của em. (Em có tính làm bộ lọc không khí nữa nha)

/3d-model/khay-gan-cong-tac-den-quat-tuy-chinh

/3d-model/canh-tay-gan-cong-tac-den-quat-tuy-chinh

Lưu ý thêm về cái nắp khuếch tán ánh sáng bằng PETG Clear:

Em in cái nắp khuếch tán ánh sáng bằng cách úp mặt ngoài lên mặt nhám của bed máy Prusa Mk.4 để khuếch tán ánh sáng tốt hơn. Tuy nhiên, em muốn mặt hướng lên trên với mặt trong của cái nắp này càng trong càng tốt để giữ được nhiều ánh sáng nhất có thể. Em chỉnh thông số in cho PETG Clear như sau:

Thông số in bắt đầu với preset "0.10mm Detail"

• Lớp và chu vi
  • Chiều cao lớp
    • Chiều cao lớp đầu: 0.1mm
  • Vỏ dọc
    • Chu vi: 2
  • Vỏ ngang
    • Lớp đặc: Trên: 0 Dưới: 0
• Lòng trong
  • Mật độ lấp đầy: 100%
  • Kiểu lấp đầy: Aligned Rectilinear
• Tốc độ
  • Tốc độ di chuyển khi in
    • Lòng trong: 45
• Nâng cao
  • Chiều rộng đùn
    • Lòng trong: 0.5mm

Thông số Filament bắt đầu với “Generic PETG”

• Làm mát (TẮT quạt làm mát chi tiết cho toàn bộ bản in)
  • Bật
    • Giữ quạt luôn bật: BỎ CHỌN
    • Bật làm mát tự động: BỎ CHỌN
  • Cài đặt quạt
    • Tốc độ quạt
      • Tối thiểu: 0
