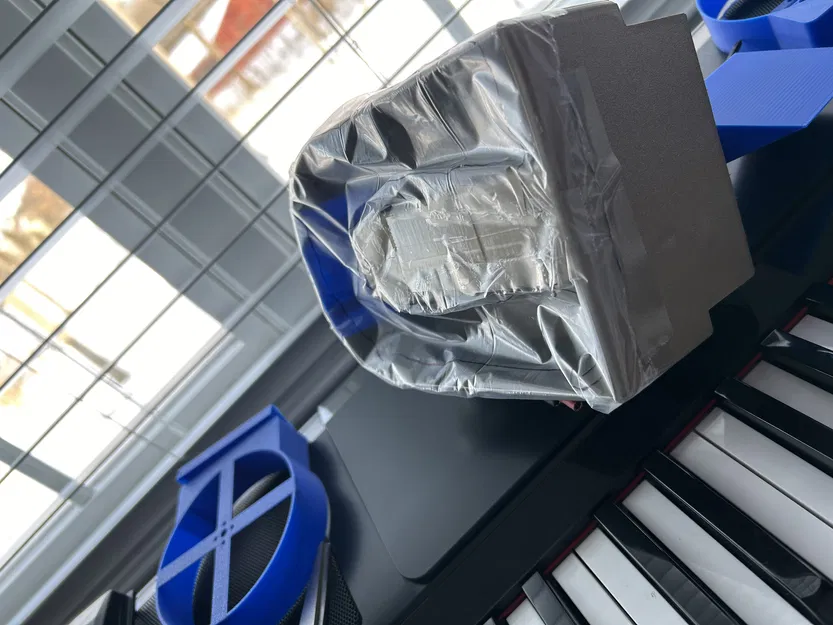

Thuyền Khí Động Học Mini Một Motor

Linh kiện điện tử mình dùng không bắt buộc, xài cái gì cũng được hết nha ae

Motor: https://www.amazon.com/FlashHobby-Brushless-Aircraft-Helicopter-Outrunner/dp/B089YCTT4Y/ref=sxin_14_pa_sp_search_thematic_sspa?content-id=amzn1.sym.3f105dd1-731e-46ec-8a78-5849a8226882%3Aamzn1.sym.3f105dd1-731e-46ec-8a78-5849a8226882&crid=1J2KJZ2IW8PPM&cv_ct_cx=motor%2Bprop%2Bbrushless&keywords=motor%2Bprop%2Bbrushless&pd_rd_i=B0841TWF7N&pd_rd_r=c6e127e7-759f-4012-a1e5-b42bbc17ff7f&pd_rd_w=yq7a3&pd_rd_wg=oMpAm&pf_rd_p=3f105dd1-731e-46ec-8a78-5849a8226882&pf_rd_r=V1B4P1KF99WK04T2GE7X&qid=1705781408&sbo=RZvfv%2F%2FHxDF%2BO5021pAnSA%3D%3D&sprefix=%2Caps%2C61&sr=1-1-364cf978-ce2a-480a-9bb0-bdb96faa0f61-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9zZWFyY2hfdGhlbWF0aWM&th=1

ESC: https://www.amazon.com/RC-Brushless-Electric-Controller-bullet/dp/B071GRSFBD/ref=sr_1_3?keywords=esc&qid=1705781439&sr=8-3&th=1

Servo: https://www.amazon.com/Dorhea-Arduino-Helicopter-Airplane-Walking/dp/B07Q6JGWNV/ref=sr_1_5?crid=1QC7GEM7VP6Q9&keywords=servo&qid=1705781478&sprefix=servo%2Caps%2C81&sr=8-5&th=1

Battery: https://rcbattery.com/liperior-850mah-2s-10c-6-6v-life-receiver-battery-pack.html?gad_source=4&gclid=Cj0KCQiA-62tBhDSARIsAO7twbYwEbNrqmq6oyLtTjgNW9Gl40kpLmVKAHIgcNiW0ekXibEjhdjgslEaAtJKEALw_wcB

Controller+ receiver: https://www.amazon.com/DUMBORC-X6-Transmitter-Receiver-Protections-Controller/dp/B07Q112TQF/ref=sr_1_3?crid=1QVSPXRF93OE7&keywords=rc+controller+%2B+receiver&qid=1705781806&sprefix=rc+controller+%2B+reciever%2Caps%2C90&sr=8-3

Hướng dẫn lắp ráp Phần 1 (Đế)

lấy cái đế ra rồi úp ngược nó lại nha

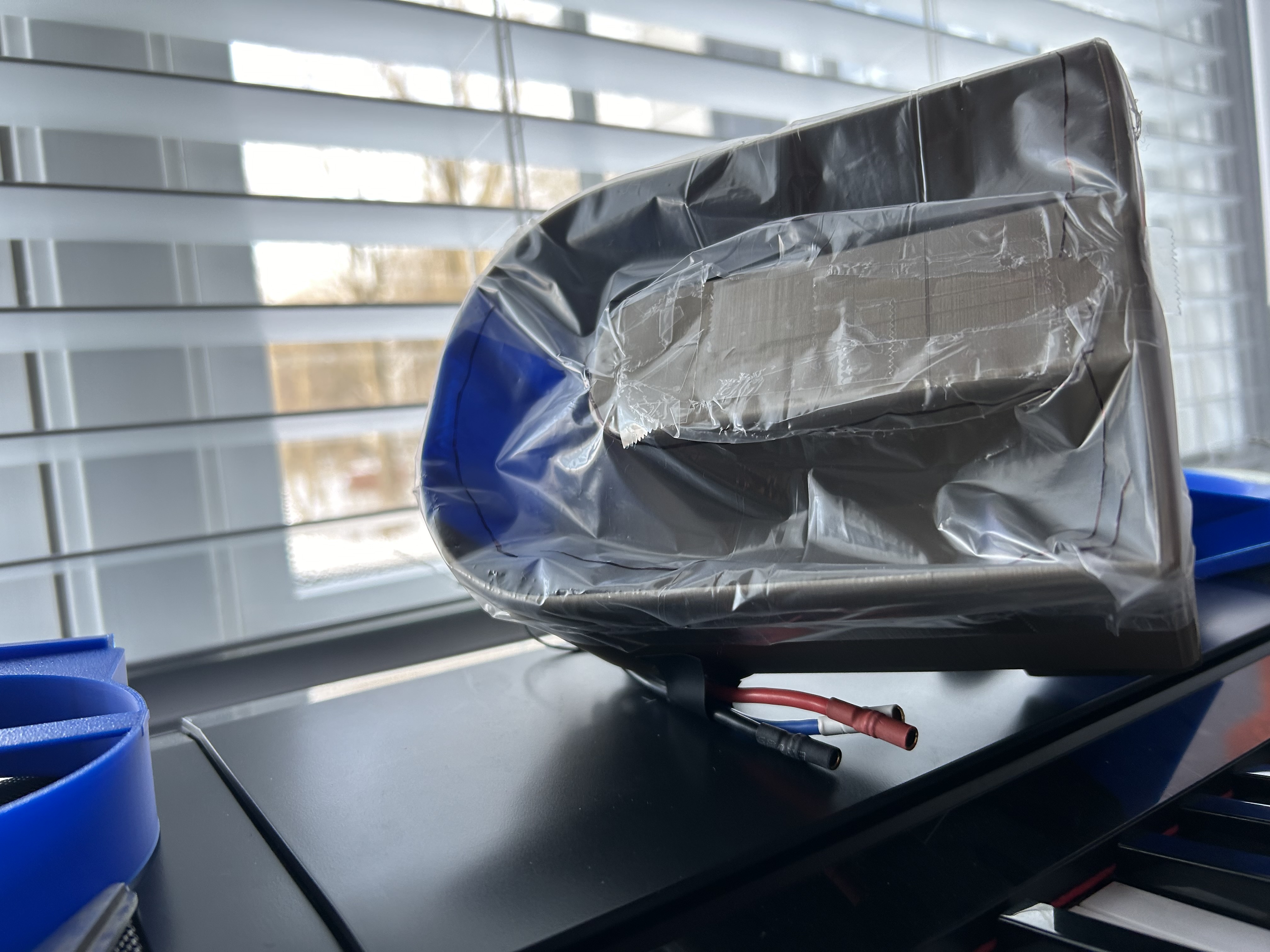

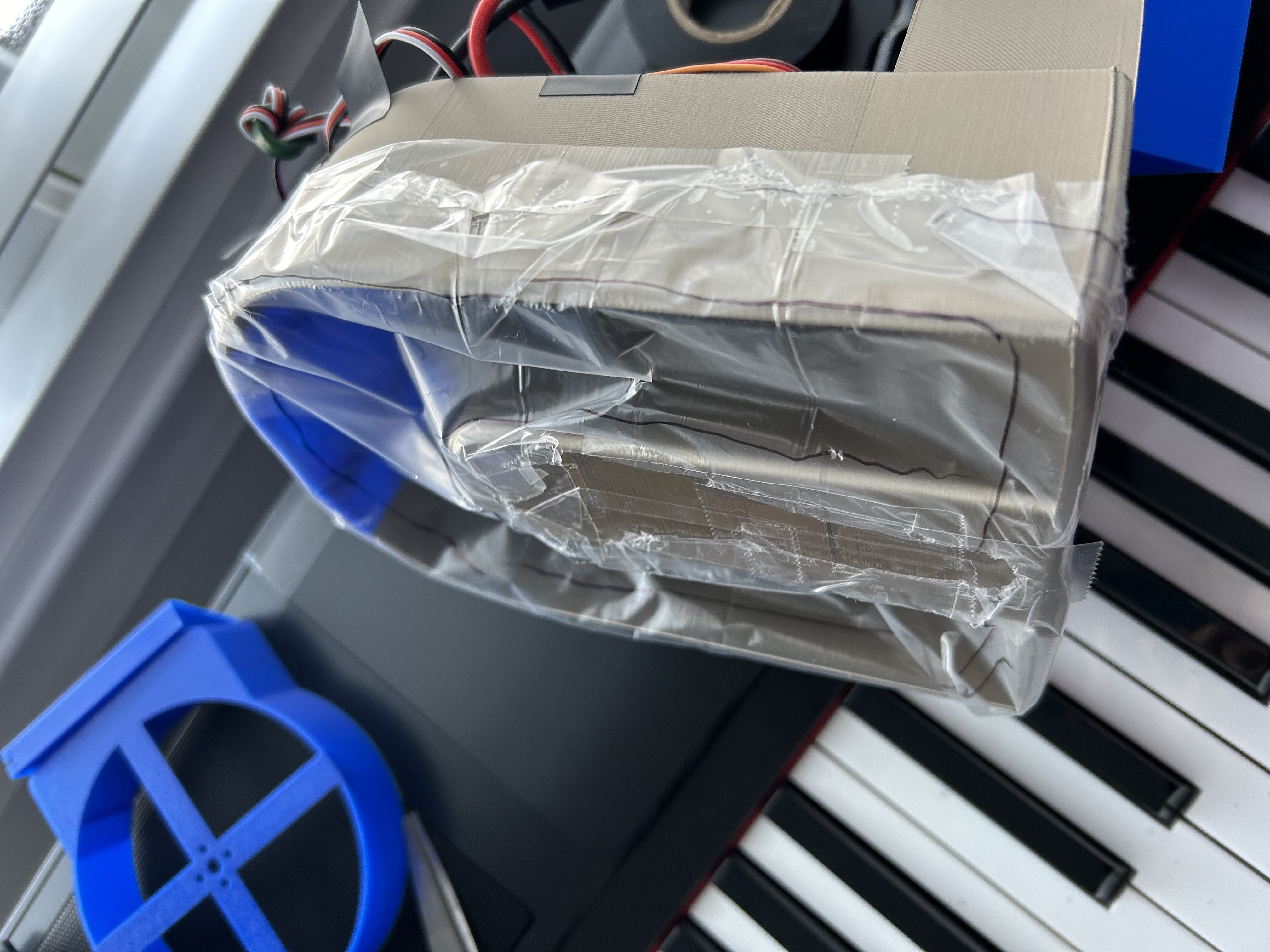

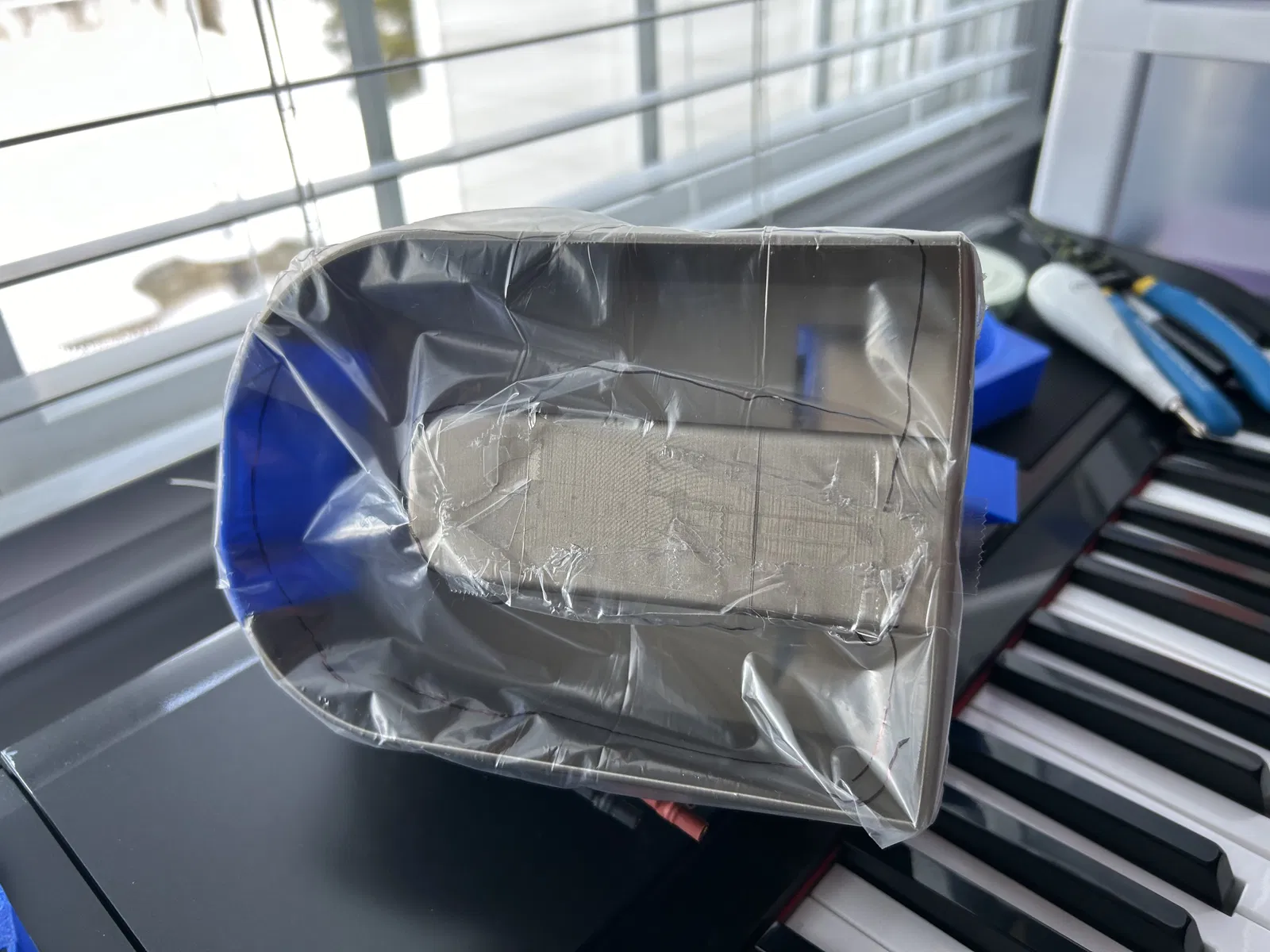

Cắt một miếng túi ni lông ra rồi dán vô hai bên hông, chừa hơi dư dư một tí để nó còn phình lên được.

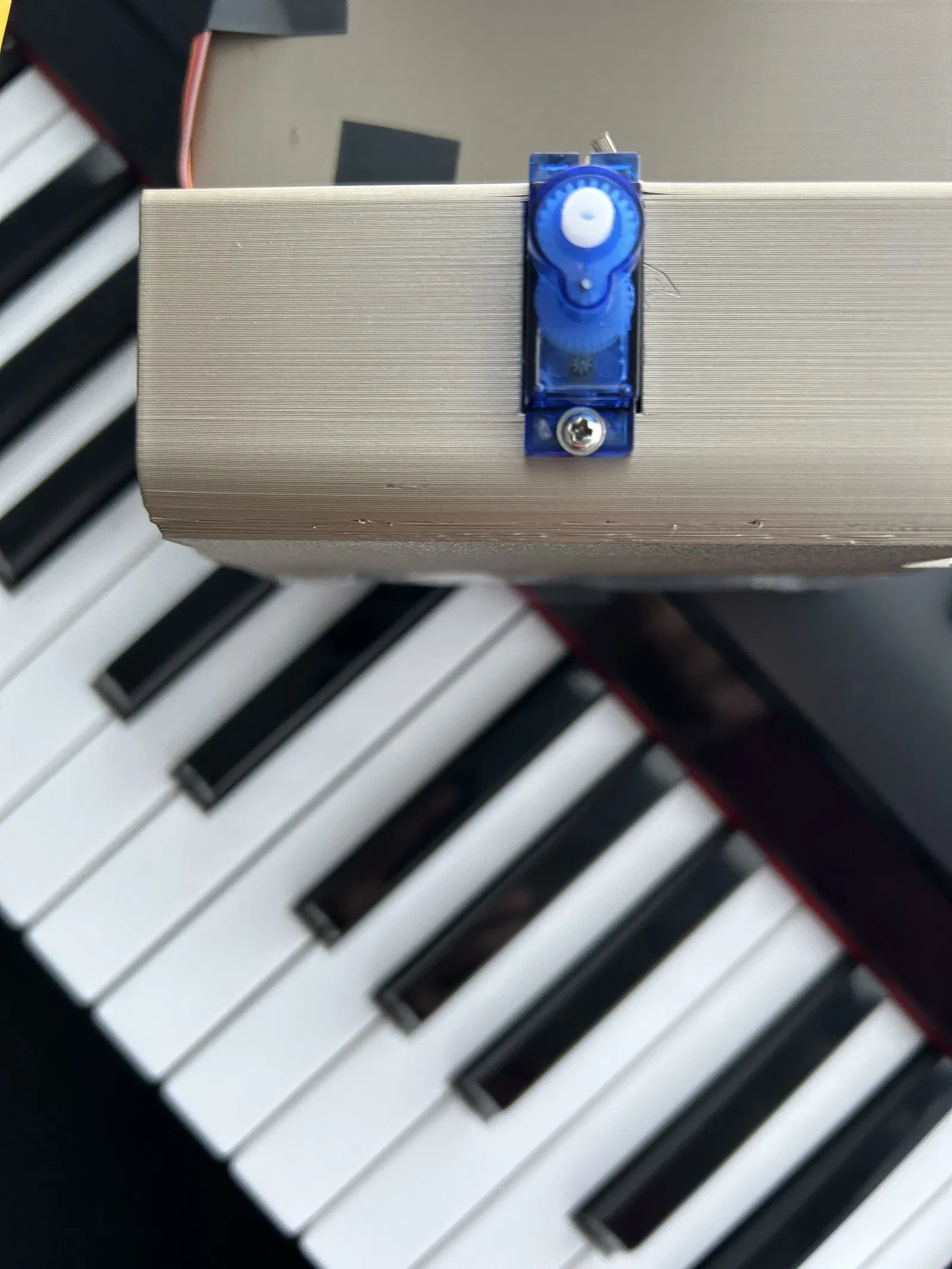

Lấy cái servo ra rồi đặt vô khe servo, dây cắm hướng ra phía trước cái đế nha

lấy ốc servo vặn con servo vô đế để cố định nó lại

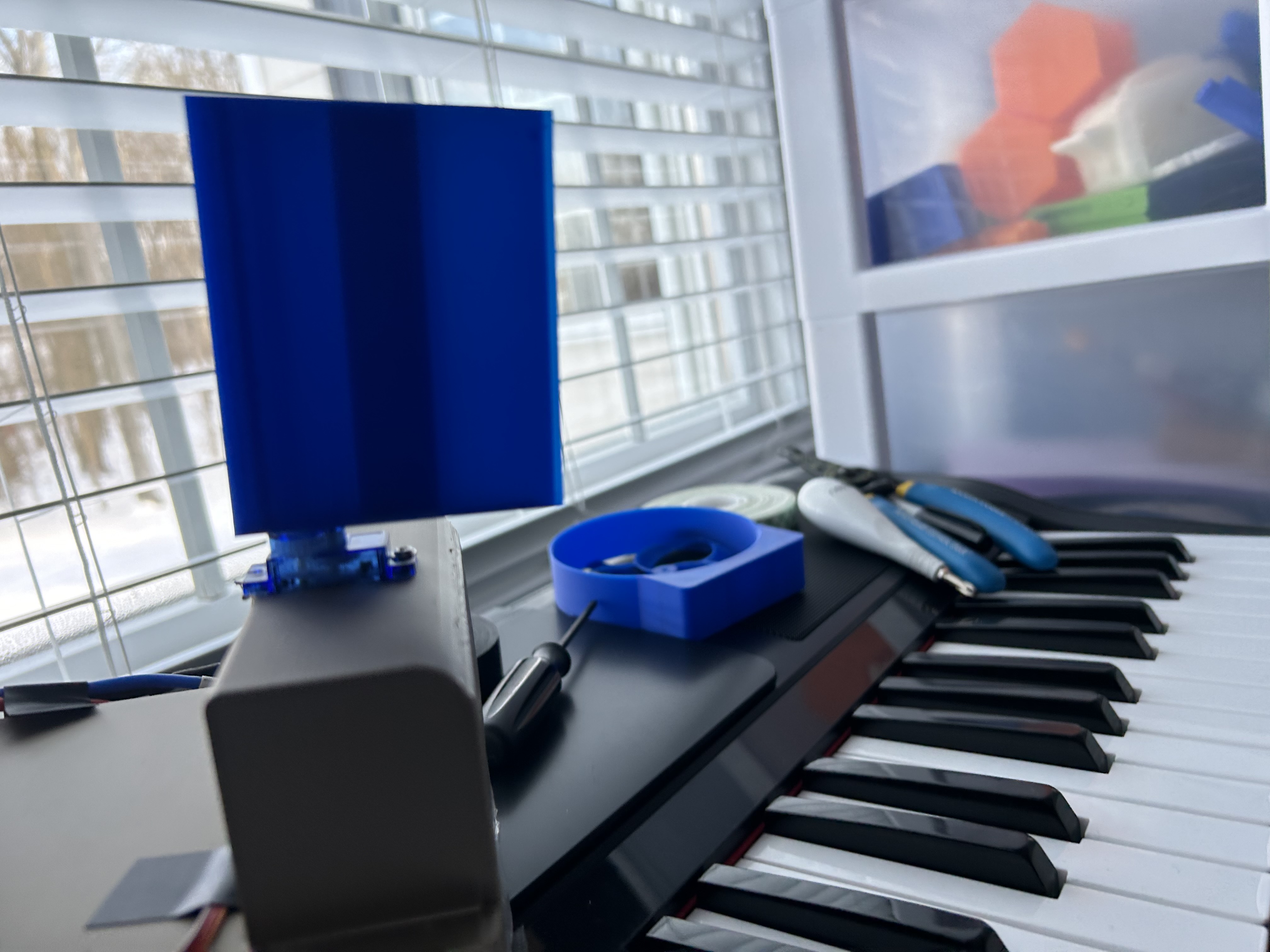

Hướng dẫn lắp ráp Phần 2 (Cánh lái)

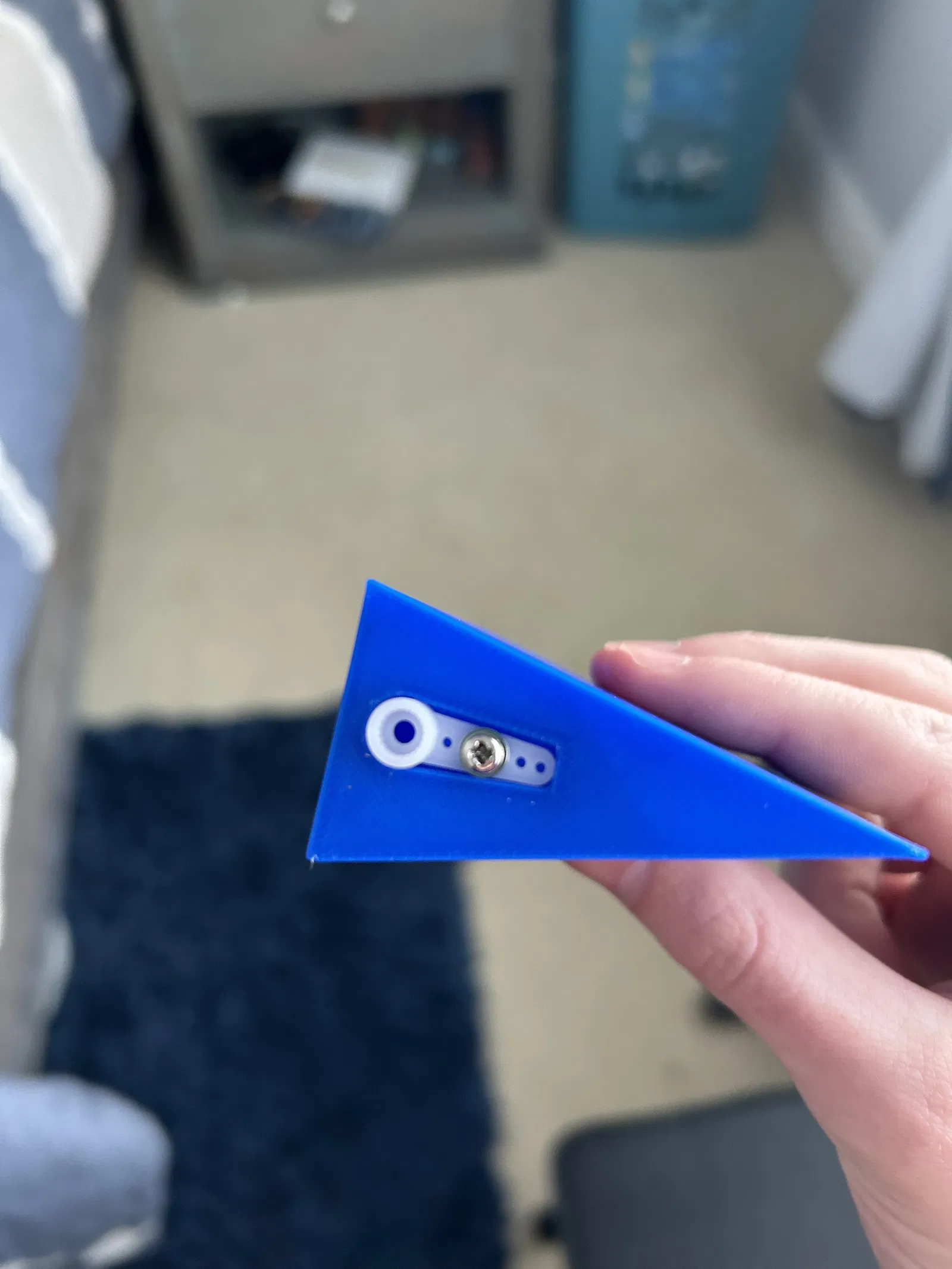

Lấy cái cánh lái ra rồi gắn cái servo horn vô cái khe servo.

Dùng ốc servo vặn con ốc vô cánh lái

Làm cho servo horn nó khớp vô con servo là xong rồi đó.

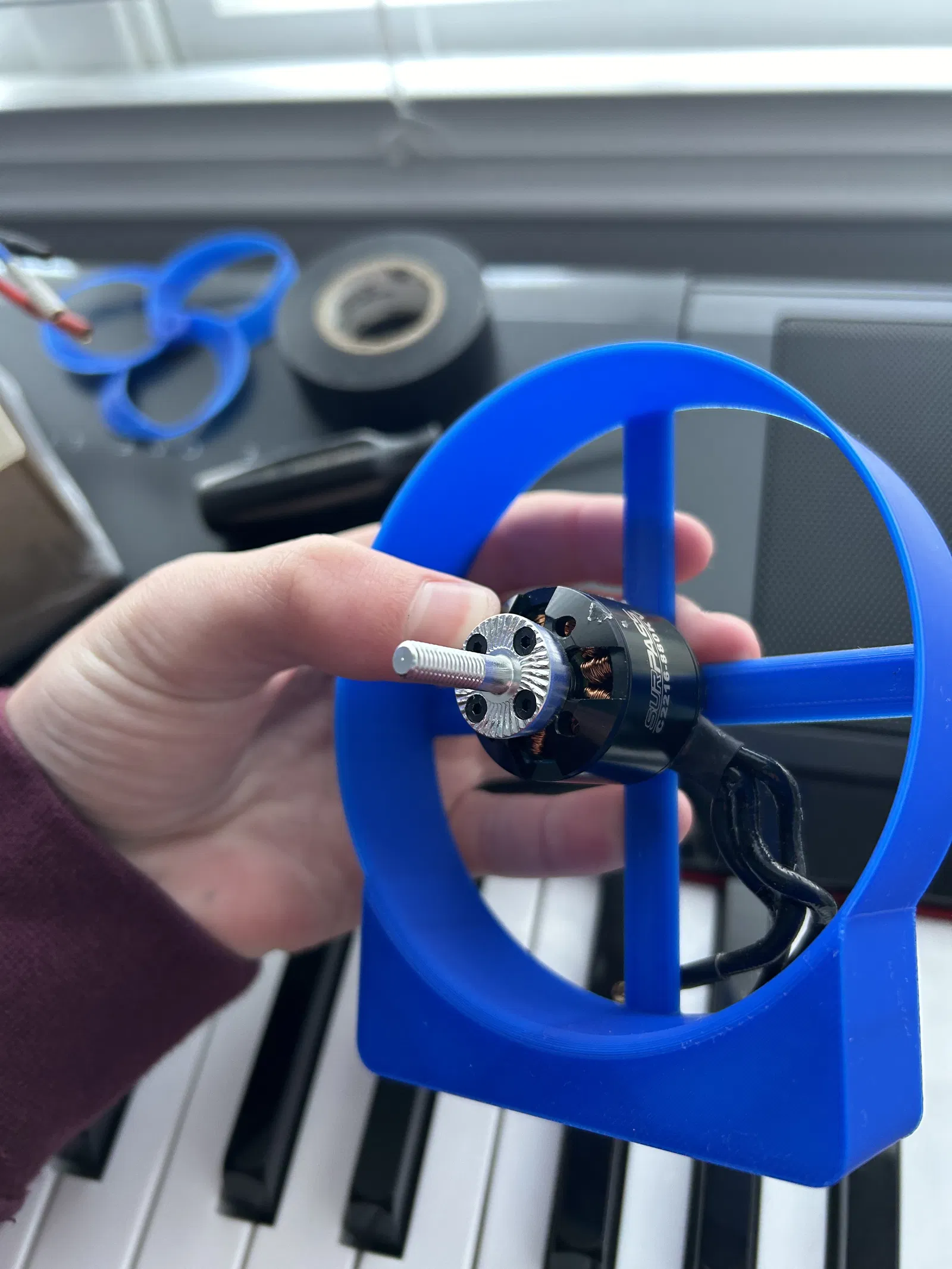

Hướng dẫn lắp ráp Phần 3 (Giá đỡ Motor)

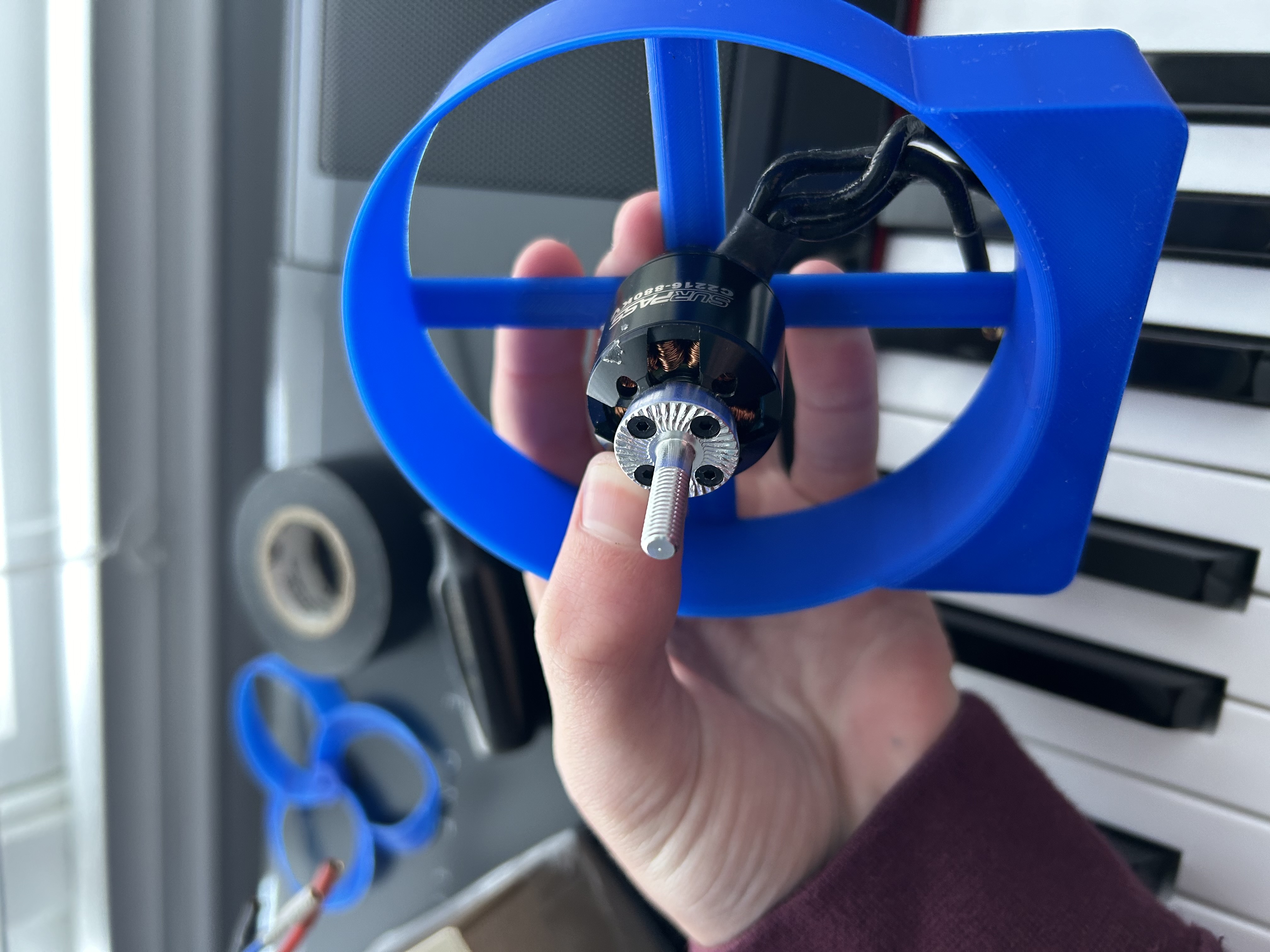

lấy motor ra rồi dùng mấy con ốc đi kèm với motor để vặn nó vô chỗ.

Dùng băng keo hai mặt hoặc keo 502 để dán cái giá đỡ motor lên cái đế nha.

Gắn cánh quạt vô motor.

Hướng dẫn lắp ráp Phần 4 (Đi dây)

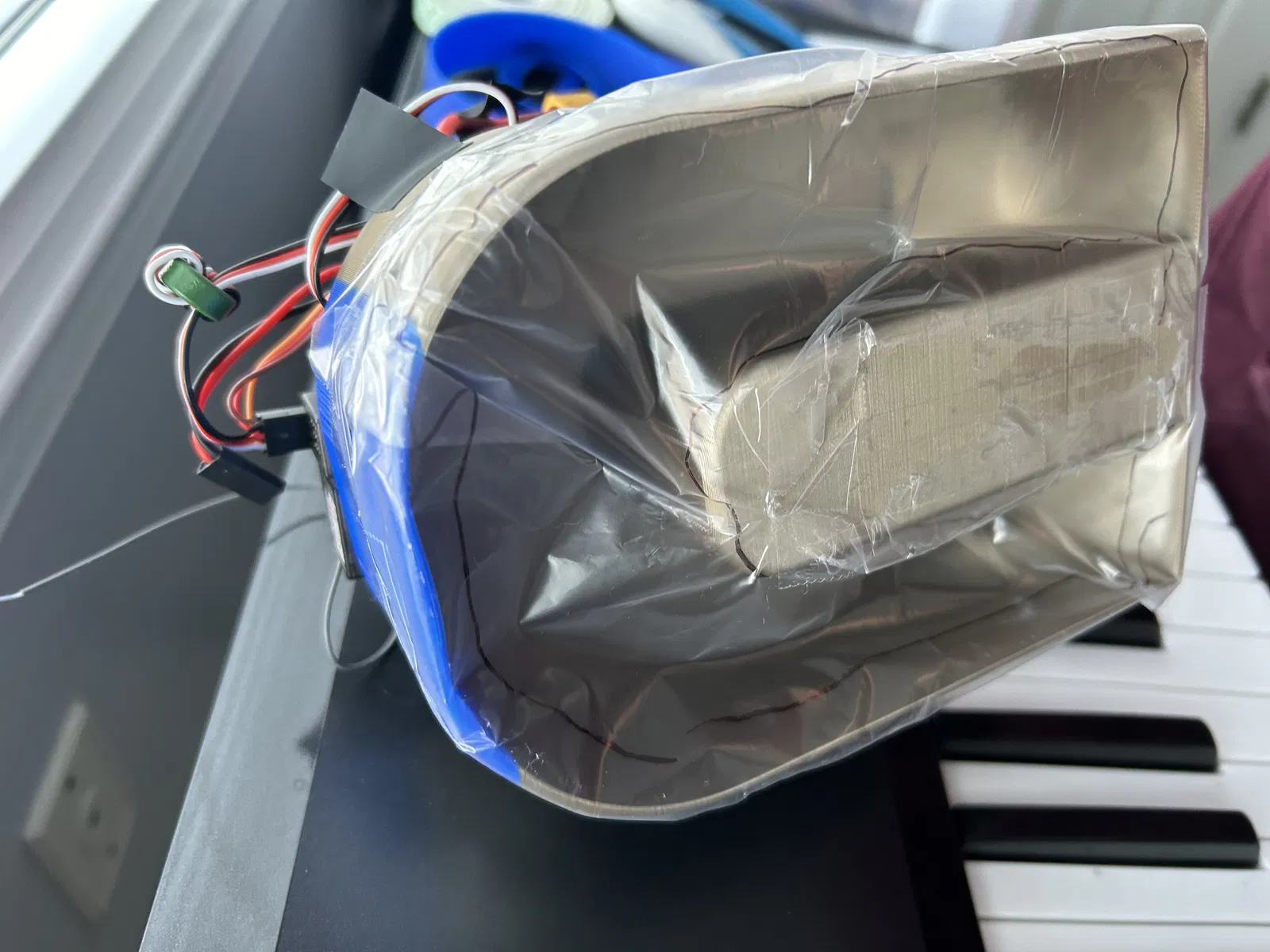

Mấy bạn đi dây sao cũng được hết nha, nhưng mà né con motor ra coi chừng nó quạt trúng đó.

Để dây điện ở đường đi của cánh quạt.

Nếu cần giúp đỡ về cách đi dây điện RC thì mình khuyên coi video này nè

CHÚC AE CHƠI VUI VẺ!!

Mấy bạn cứ tự nhiên thay đổi file để phù hợp với linh kiện của mình nha, mấy cái này là mình làm theo ý mình thôi.

Mình thiết kế cái này là để dành cho mấy anh em nào không muốn tốn tiền mua thêm linh kiện hay file thiết kế online.

Sau khi tìm hiểu thì mình thấy không có cái mô hình thuyền khí động học (hovercraft) một motor nào miễn phí và chạy ngon lành hết, nên mình tự làm lấy luôn. Đây là một trong mấy dự án CAD đầu tiên của mình nên đừng có mong đợi thiết kế chuyên nghiệp nha : )
