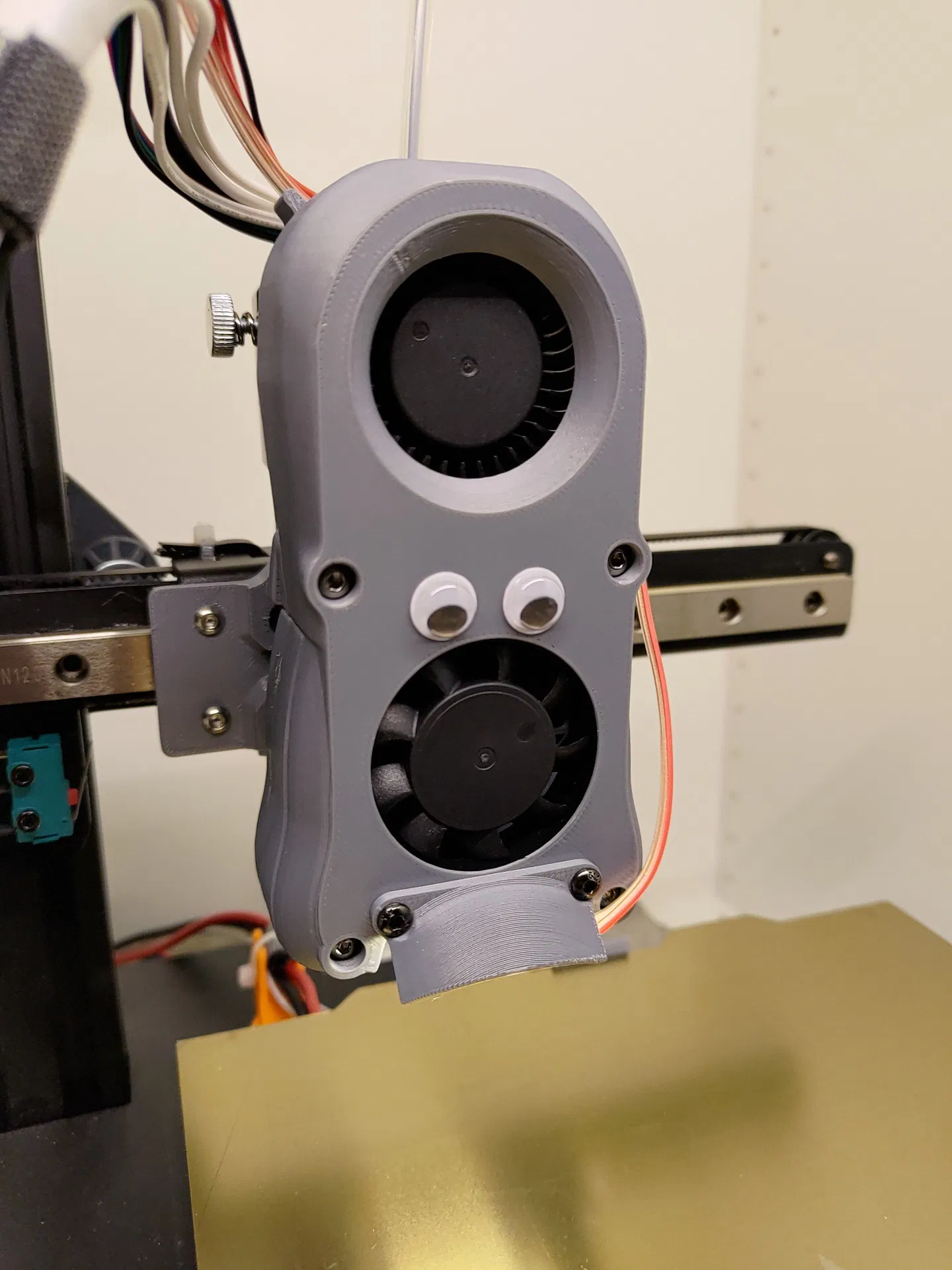

Giá đỡ LED cho đầu phun AfterBurner ABBN 30

Tác giả mtczekajlo_610876

Lượt tải
15
Lượt thích
1
Lượt coi
297

File 2 141,9 KB

  • Afterburner_ABBN_30_Nozzle_LED_Mount_1766141894.3mf3MF · 82,5 KB
  • Afterburner_ABBN_30_Nozzle_LED_Mount_1766141895.stepSTEP · 59,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

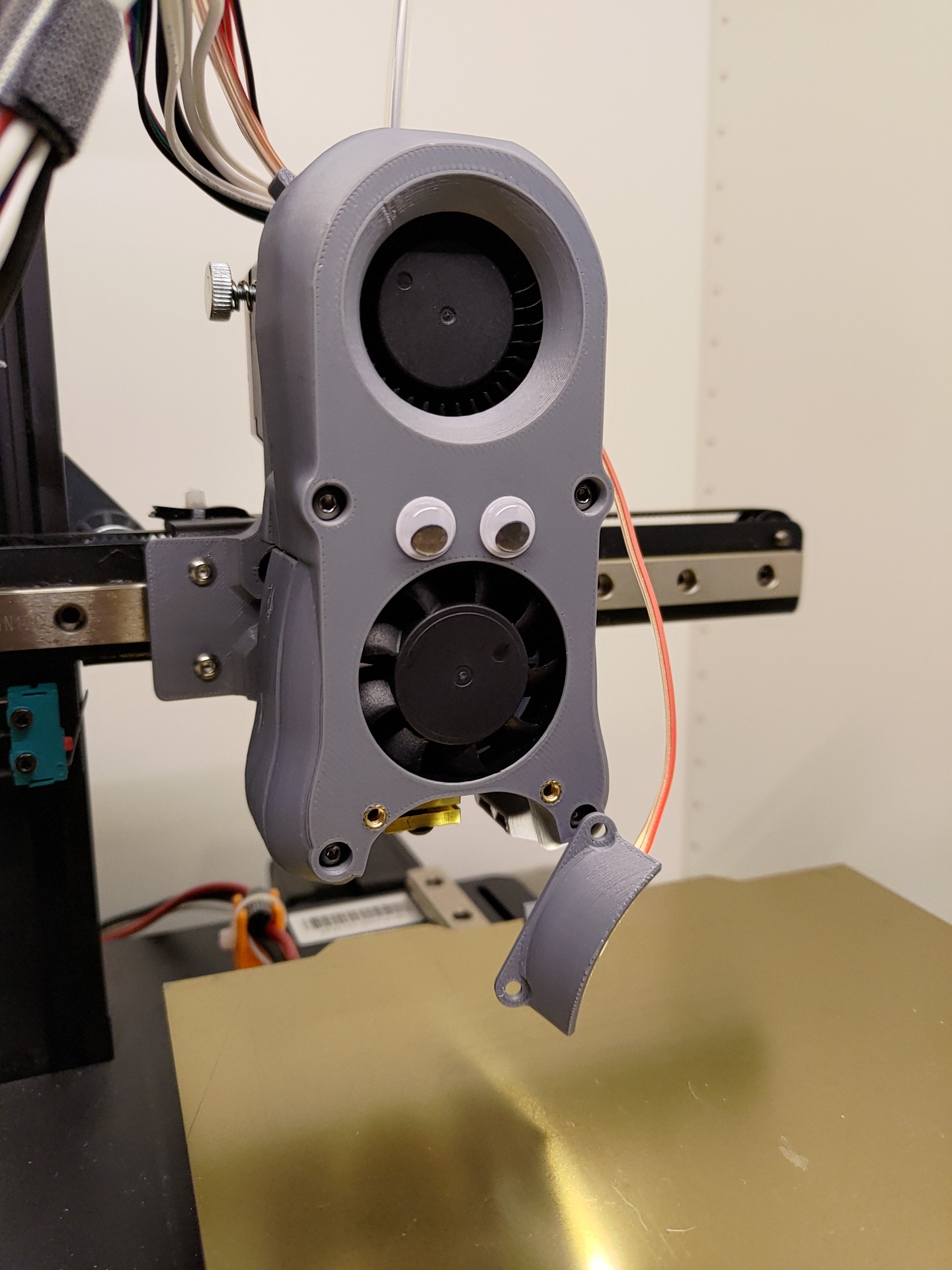

Khoan lỗ to hơn một chút bằng mũi khoan 3.5 mm hoặc 4 mm.
Sử dụng ốc tai nhiệt M3 đường kính ngoài 4.2 mm, dài 3 mm.
Bắt vít bằng ốc M3 dài 4 mm.

Chiều dài dải LED tối đa: ~35 mm.
Tôi đã dùng một đoạn dải LED COB 12V 3000K, dài khoảng 25 mm.

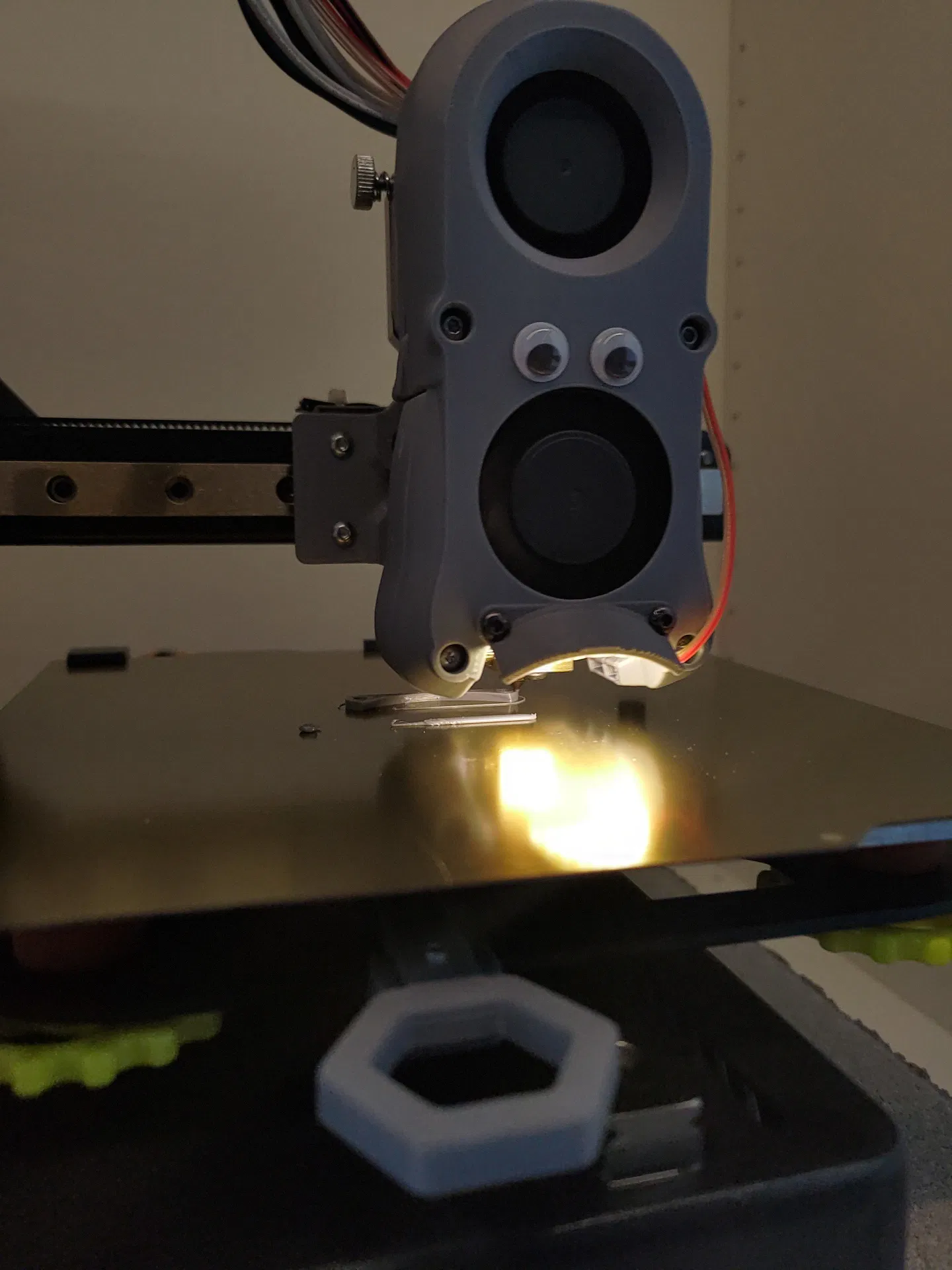

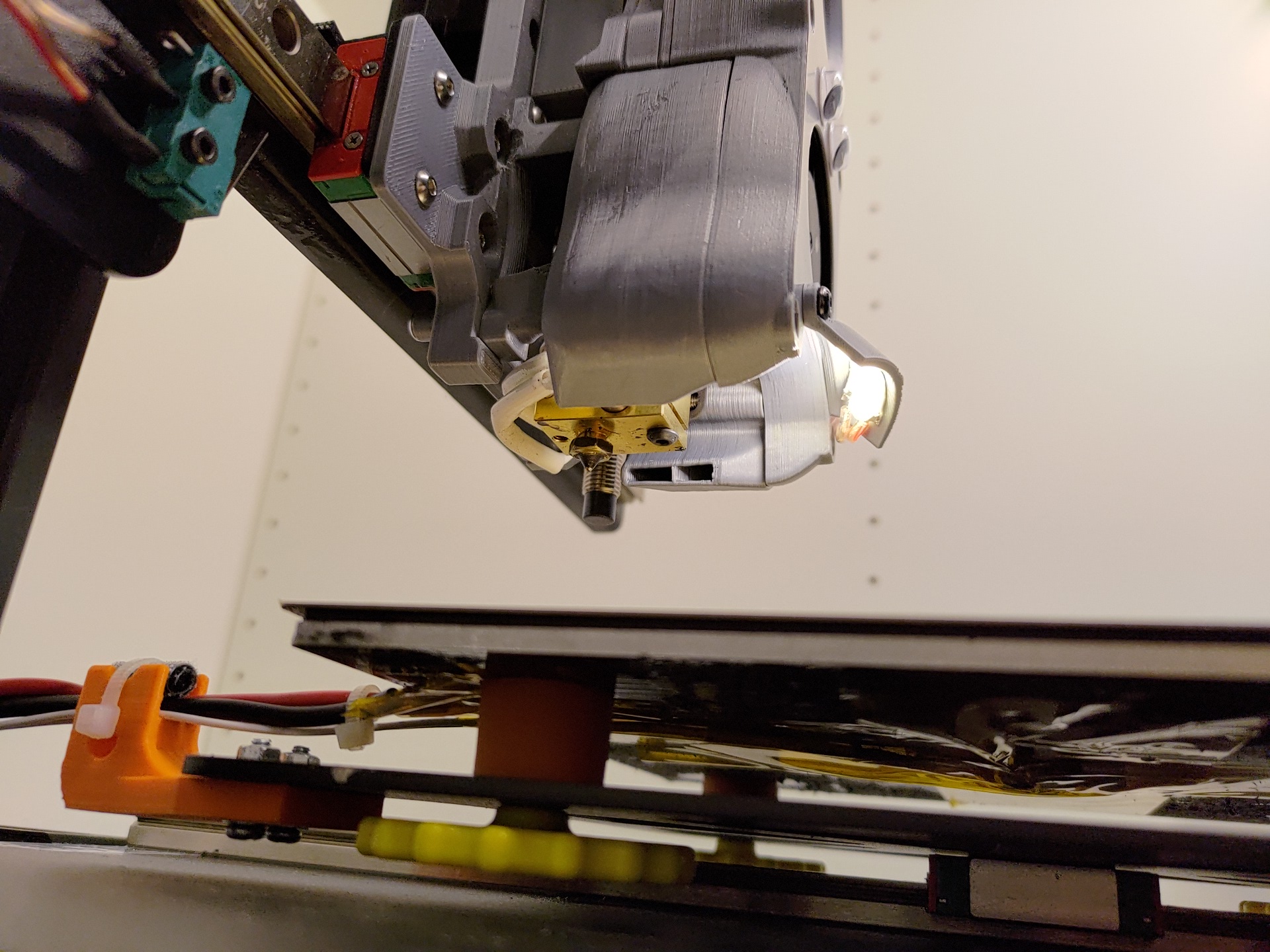

Tôi đã thử góc 30° và 45°, và chọn góc sau. Bạn có thể chỉnh theo ý thích - cân bằng giữa việc có nhiều ánh sáng hơn và nhìn rõ đầu phun hơn.

OnShape:
https://cad.onshape.com/documents/a8985880f87f424246bf6d7a
