Tay Nắm Trước Cho Ray Picatinny (Kiểu Stubby)

Mình mới in thử vài cái mẫu súng nerf dart Lynx xịn sò của Orion Blasters. Mấy khẩu này bắn lò xo bơm, có cái ray kiểu 1913 trên tay cầm bơm, chỗ này người dùng có thể gắn cái tay nắm trước tùy thích.

Mình coi qua mấy mẫu tay nắm trên Printables, mà lúc đó đang gấp (hai khẩu làm quà sinh nhật), nên mình chọn cái mình thấy đỡ tệ nhất, rồi làm mẻ hậu với mấy vụ phần cứng của nó. Thiết kế cũng không tệ, chỉ là tốn công xử lý hậu kỳ hơn mình thích, và có thể làm nó cứng cáp hơn.

Hết hạn chót rồi, mình tự thiết kế cái tay nắm với mục tiêu là lắp phần cứng dễ hơn, giảm mấy chỗ khớp chịu lực cao, và định hướng lớp in để tối đa độ bền. Mình nhận ra cách tốt nhất để đạt mấy mục tiêu này là chia đôi tay nắm theo chiều dọc, rồi ghép hai nửa lại sau khi in. Như vậy, độ bền của tay nắm sẽ được tối đa, và không cần in support hay bộ phận lắp riêng.

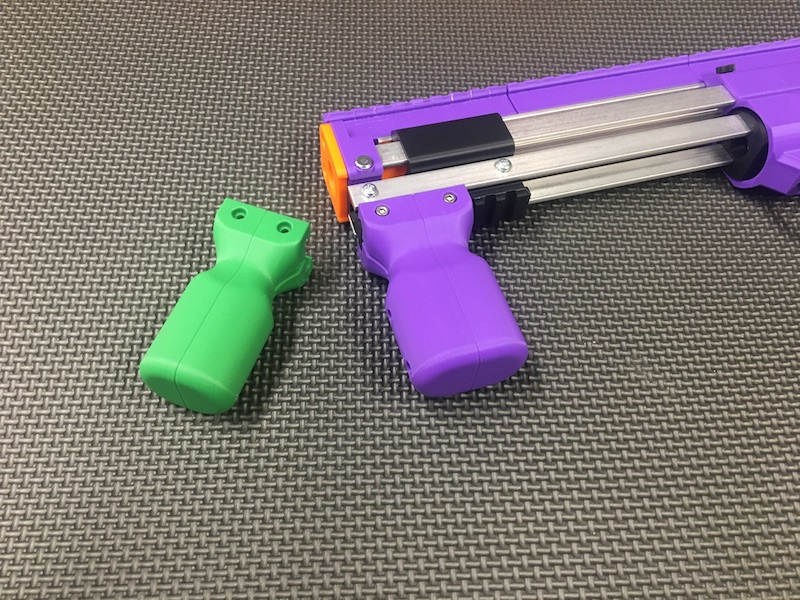

Có hai kích cỡ cơ bản. Cả hai đều cùng chiều rộng, cùng chiều dài dọc, và cùng đường viền.

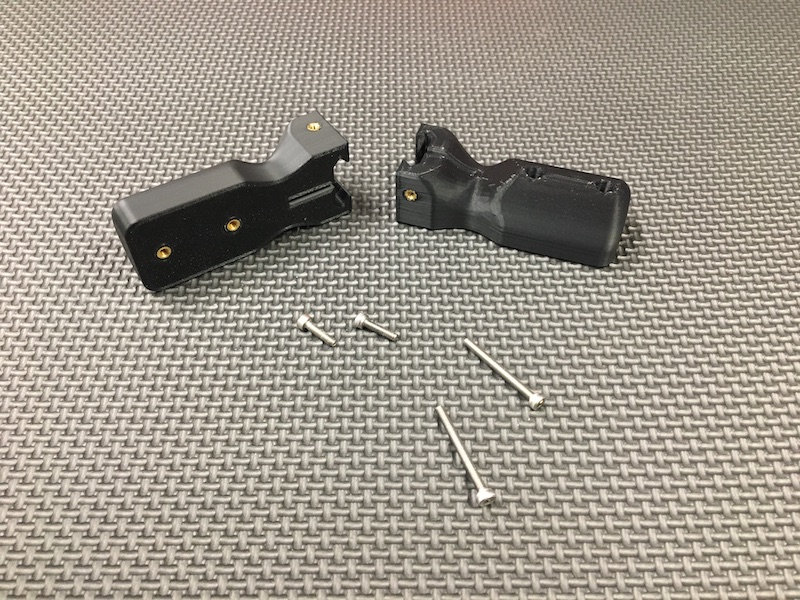

Cái tay nắm nhỏ hơn thì bớt 10mm ở giữa. Cả hai kích cỡ tay nắm đều dùng 4 cái đai ốc M3, đường kính 5mm, dài 4mm (còn gọi là đai ốc "Voron"). Cả hai đều gắn vào ray bằng 2 con vít đầu chìm M3x30mm. Để giữ chặt cái tay nắm lớn hơn, mình dùng 2 con M3x12mm, còn với tay nắm nhỏ hơn thì mình xài M3x10mm cho kết quả tốt nhất. Tay nắm mà ghép hai nửa bằng vít là sở thích của mình.

Vì mình biết có người sẽ không muốn mấy lỗ khoét vít trên bề mặt tay nắm, nên mình cũng chuẩn bị mấy phiên bản có thể dán keo lại với nhau. Mấy cái này có lỗ để ghim chốt định vị 3mm. Mình chưa thử hay in mấy cái này, nhưng mình đưa ra để bạn dùng nếu thích cách lắp này hơn là ghép hai nửa bằng vít. Bạn vẫn cần 2 cái đai ốc ren để gắn vào ray. Như tất cả các mẫu 3D của mình, việc sử dụng hoàn toàn là rủi ro của bạn; người dùng cuối chịu hoàn toàn trách nhiệm xác định tính an toàn và phù hợp cho mục đích.

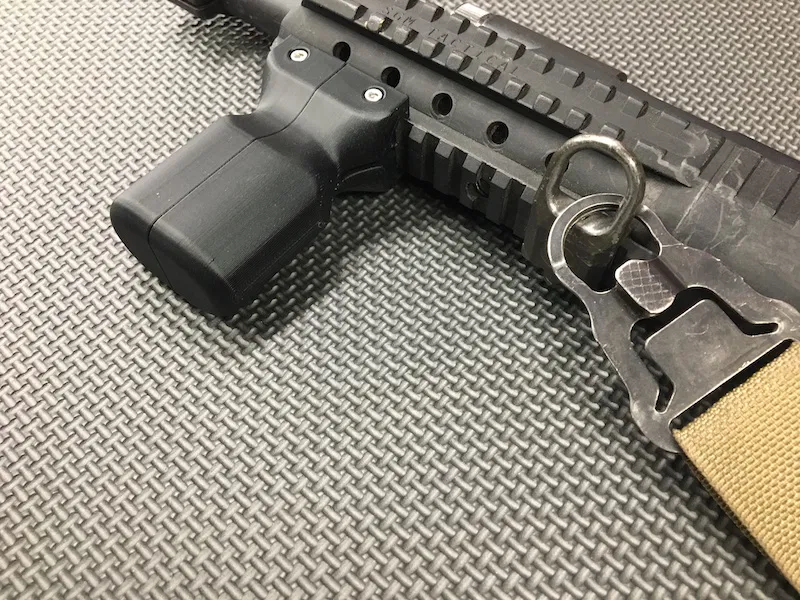

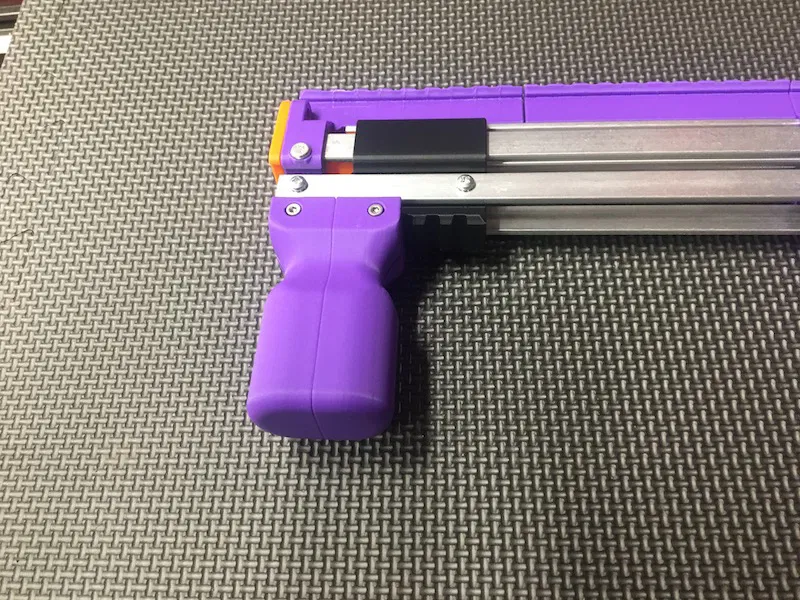

Sau khi hai nửa đã được lắp ráp, tay nắm được gắn vào bằng cách trượt lên ray, và lắp vít M3x30mm. Đừng siết quá chặt mấy con vít này.

Mình in mấy bộ phận này bằng Polymaker ABS trên máy Voron 2.4 của mình dùng đầu phun 0.4mm, 4 lớp vỏ, và 20% infill. Các loại filament khác cũng nên dùng tốt nhưng mình không khuyến khích giảm số lớp vỏ hay infill xuống dưới mấy giá trị này.

Bạn sẽ cần tải về cả hai nửa của bất kỳ tay nắm nào bạn chọn. Tay nắm 1 là cái kích cỡ đầy đủ, còn Tay nắm 2 là phiên bản thu gọn. Các file STL dùng để dán/ghim được ghi chú là "pin" trong tên file.
