Tản nhiệt Octopus 1.1 cho Ratrig V-core 3

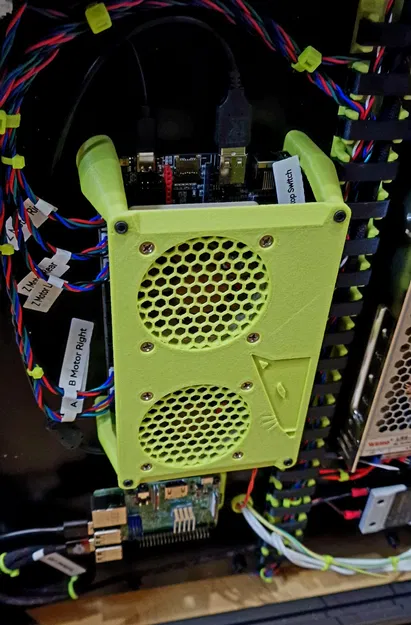

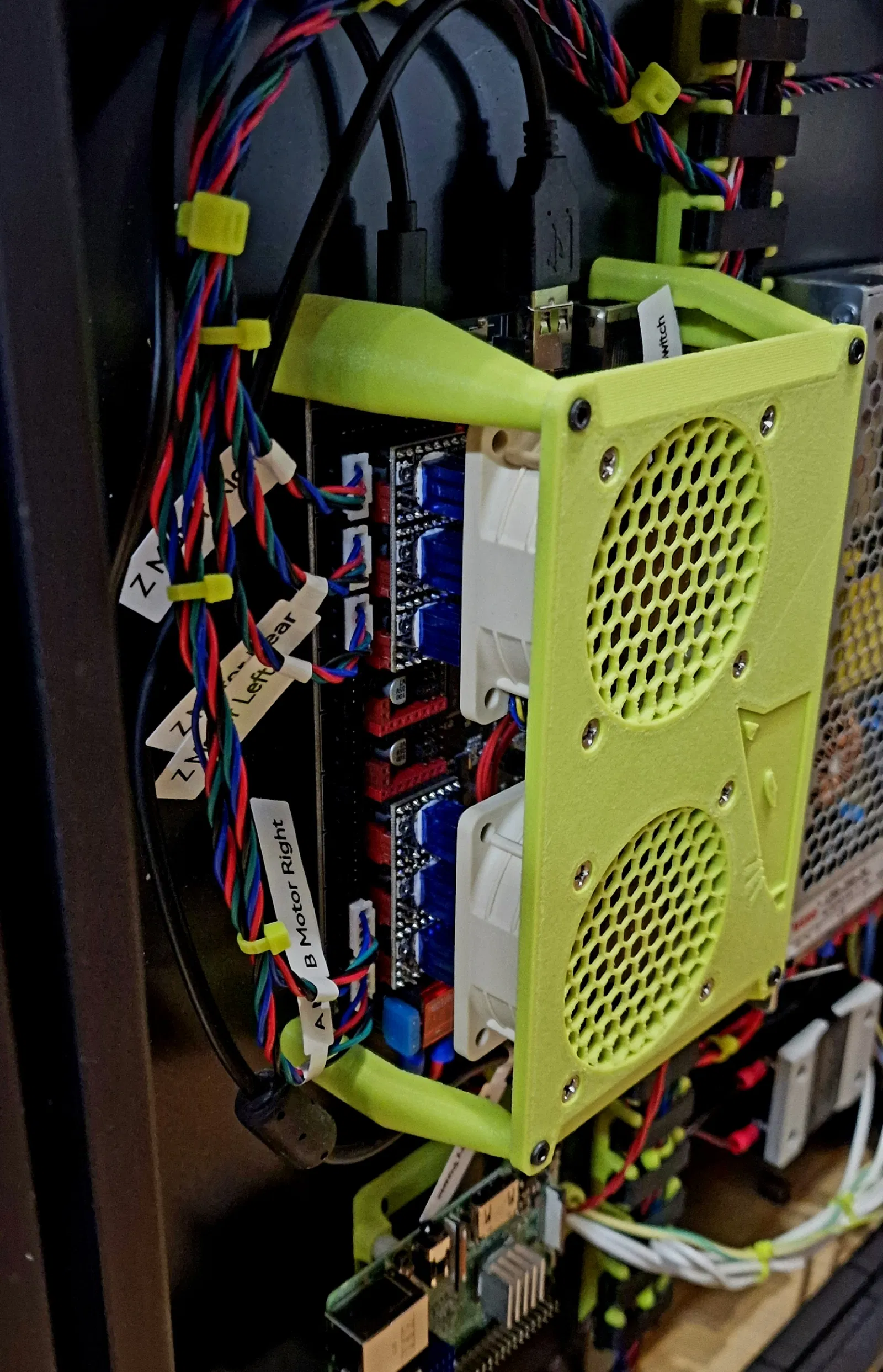

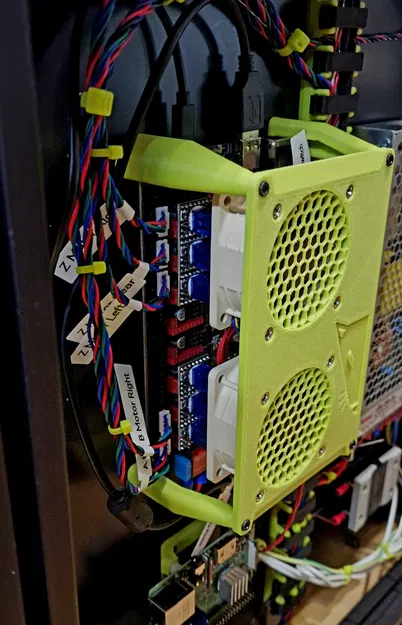

Mình đã in bộ phận cho 2 quạt 40mm đi kèm trong bộ kit V-core 3.1 tiêu chuẩn. Tuy nhiên, mình không thích cách chúng chỉ được gắn một bên và chúng rất ồn. Mình quyết định thay thế chúng bằng 2 quạt Noctua 60mm mà mình có sẵn.

Bạn cần 4 cái ốc đệm và một cái đế. Các ốc đệm này sẽ thay thế các miếng đệm nylon bên dưới bo mạch, vì vậy bạn có thể sử dụng cùng các vít để gắn bo mạch vào bảng điện tử.

Các bộ phận bổ sung cần thiết là 4 vít M3x10, 4 đầu ren nhiệt M3x5.7x3.9 (mình dùng đầu ren Ruthex). Quạt được gắn bằng vít tự khai thác thường đi kèm với nhiều quạt.

Để hướng luồng không khí về phía các stepstick hơn nữa, bạn có thể sử dụng ống dẫn khí.
