Icicle Pixel

Do tui không tìm được mấy cái icicle (cành băng) nào ưng ý để xài cho cái lightshow của mình á, nên tui chế lại cái này.

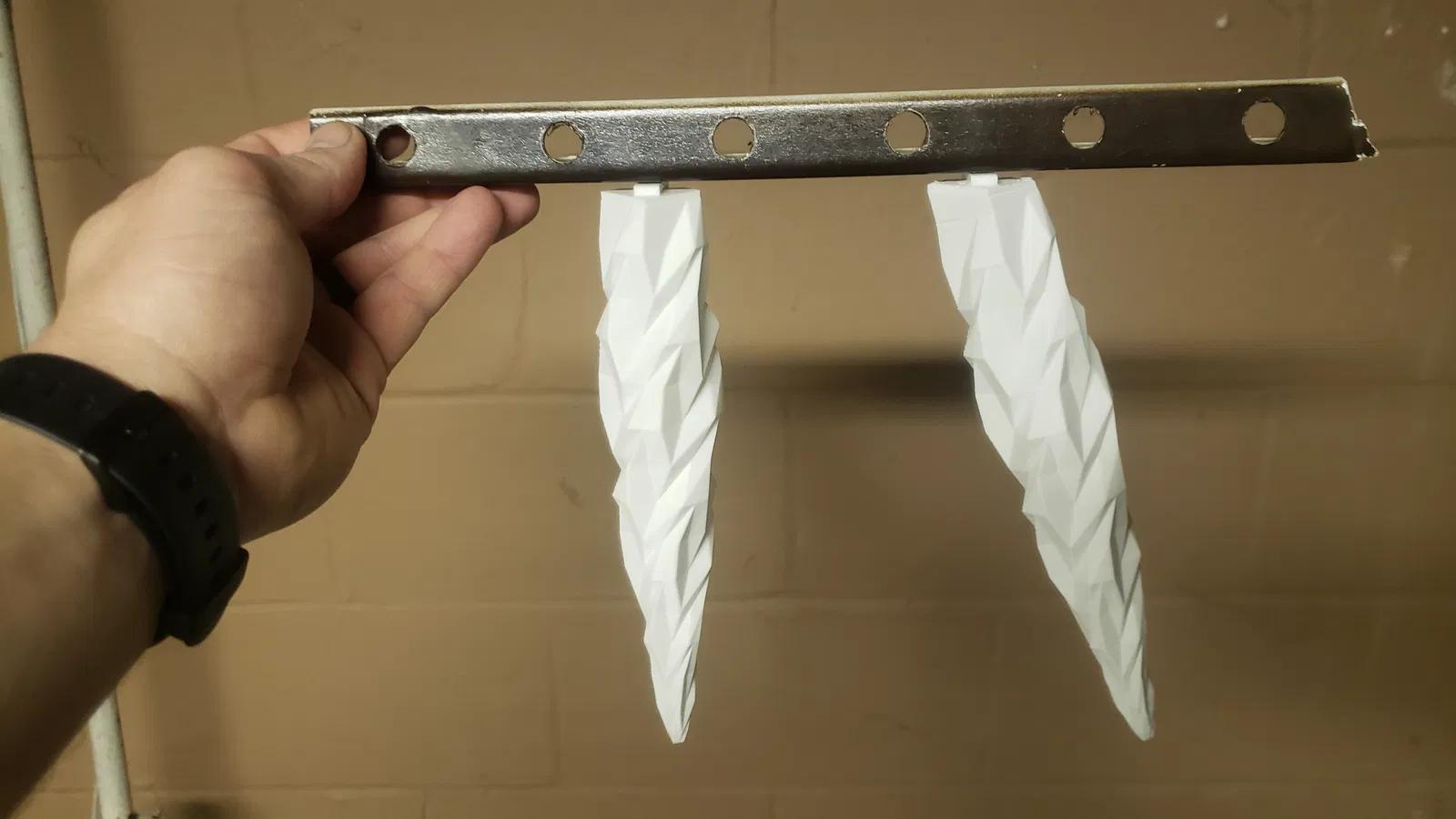

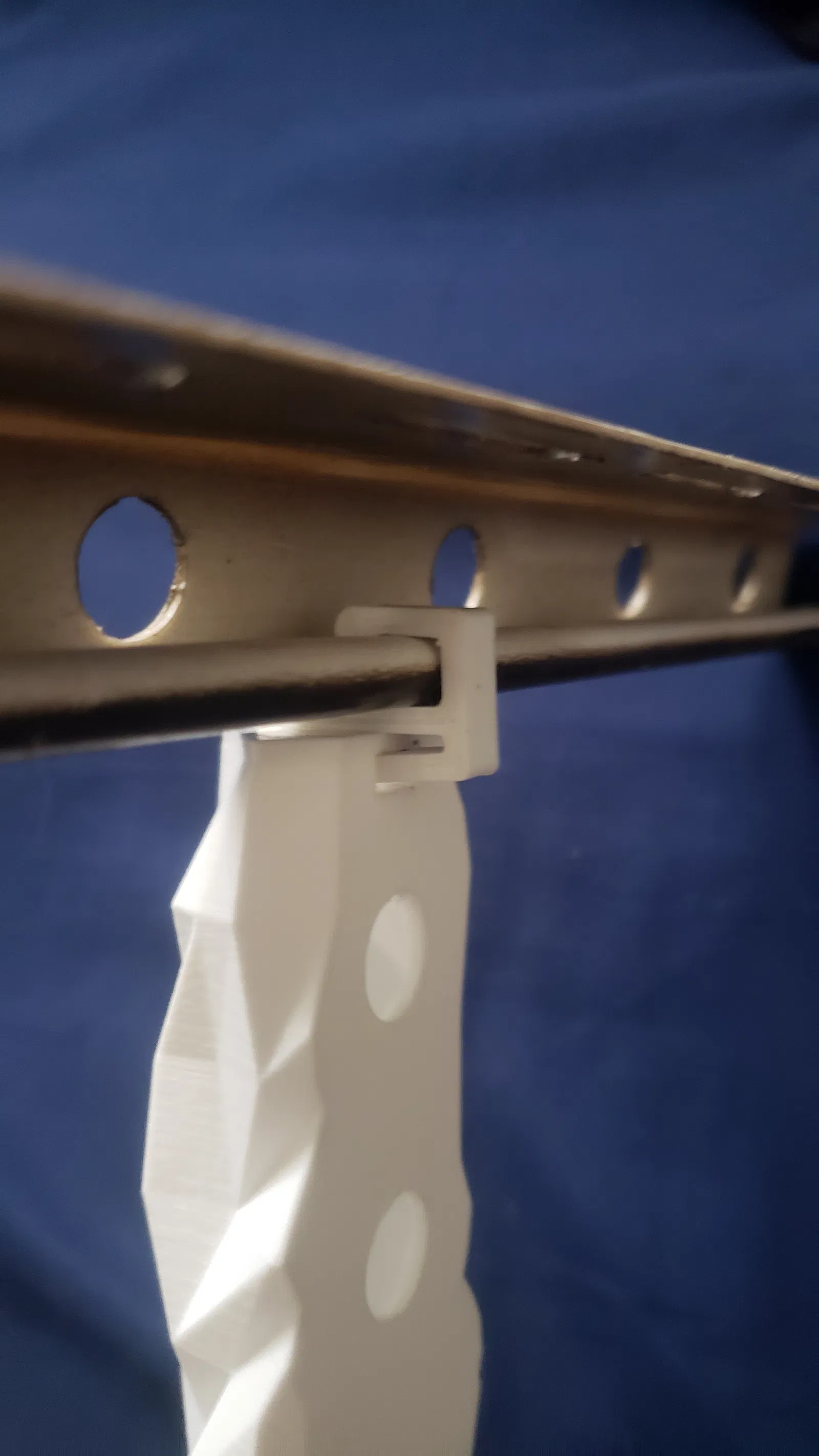

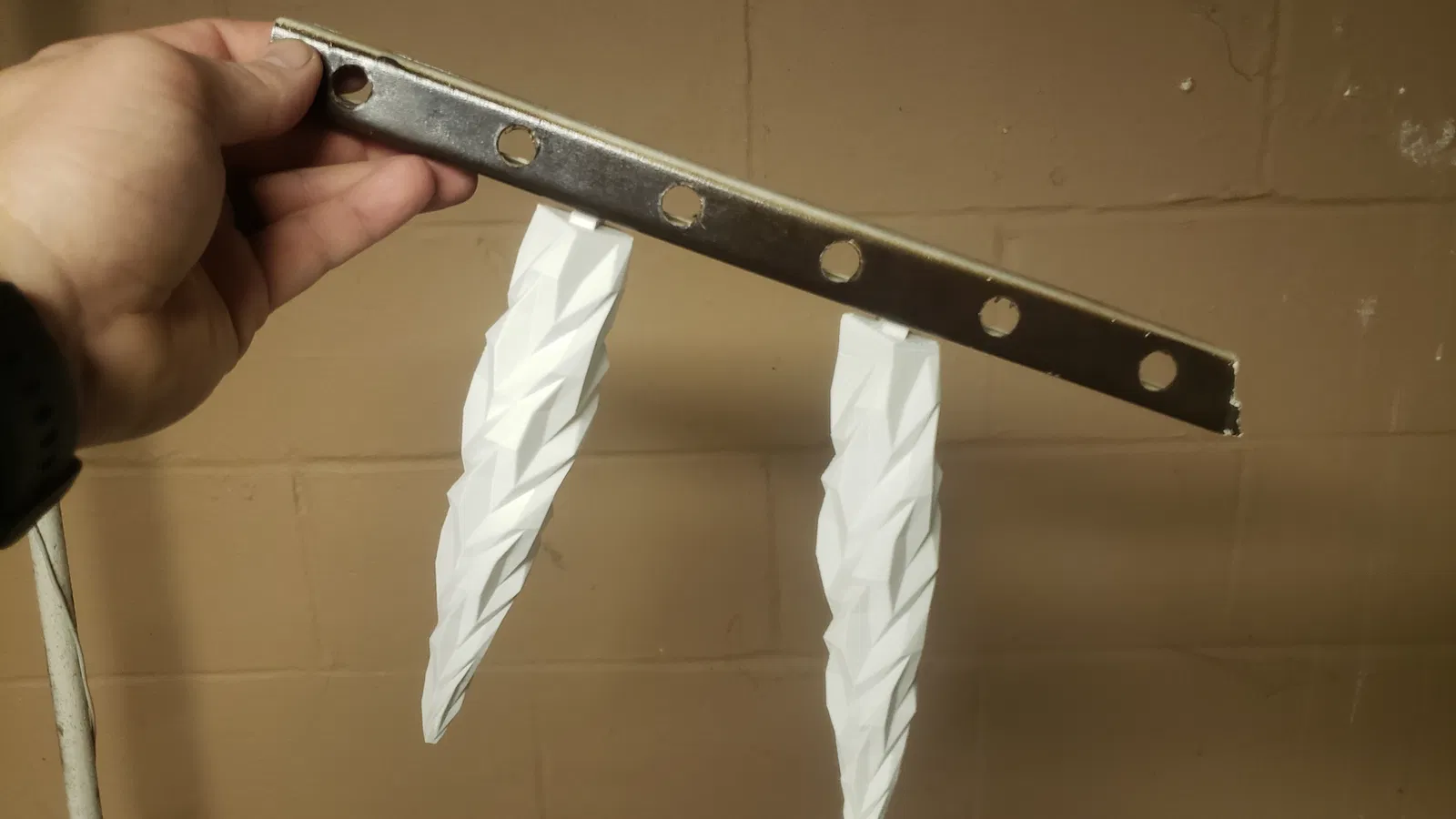

Phần lưng tui làm cho nó dẹp lại, khoét lỗ để gắn 5 cái bóng pixel WS2811 loại 12mm, rồi tui chế thêm cái kẹp để treo mấy cái này lên cái máng J-channel mà tui đã gắn cố định trên mái nhà rồi.

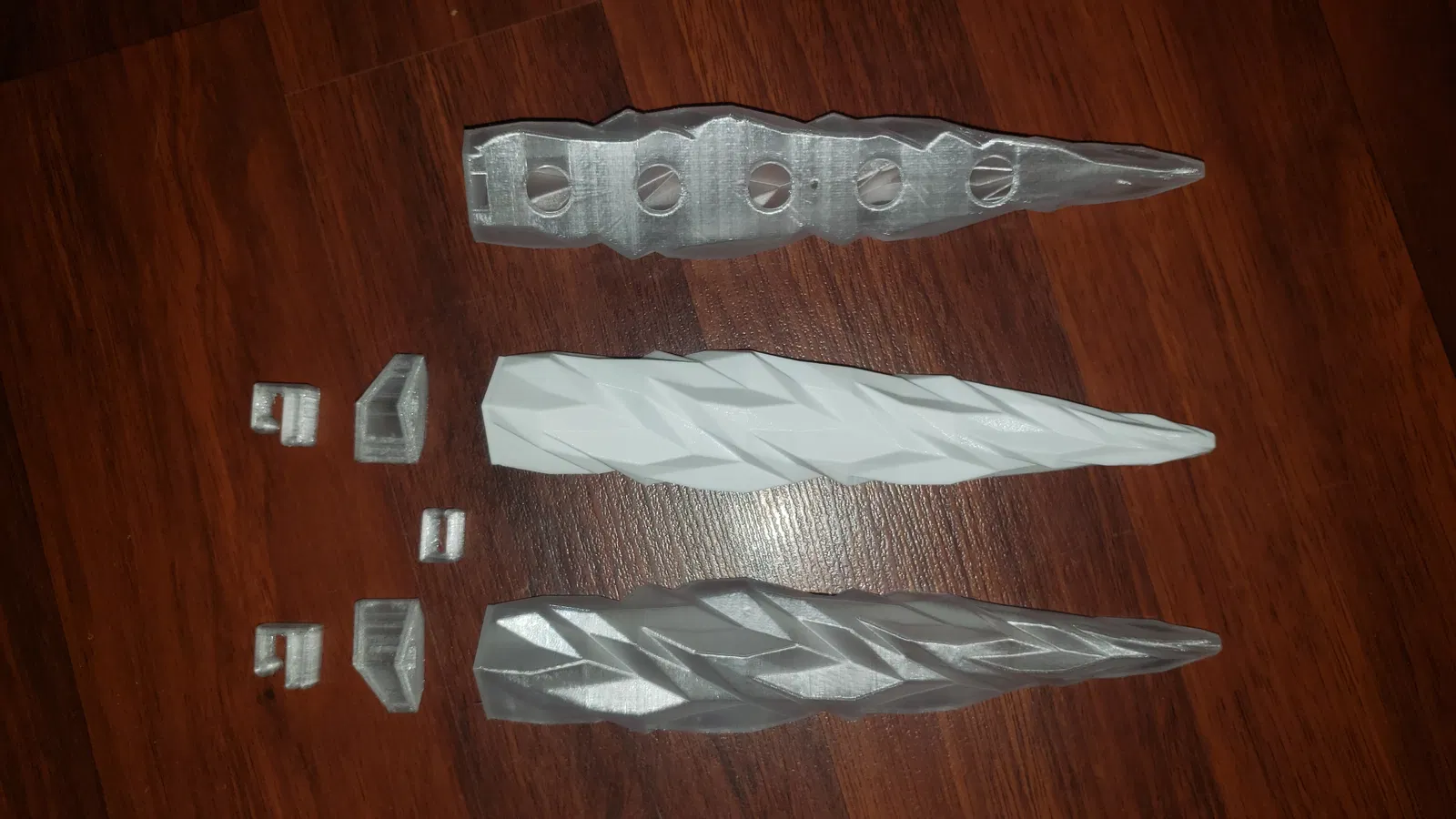

Ngoài ra tui còn làm thêm mấy cái miếng đệm (adapter shims) cho mái nhà có độ dốc 4-12, có cả loại treo bên phải và bên trái luôn. Mấy cái miếng đệm này có cái kẹp adapter để gắn chắc chắn vô cái đỉnh của mỗi cái icicle, rồi treo bằng cái kẹp gắn tường như bình thường. Nó có mấy cái rãnh để canh chỉnh cho khớp với icicle, giúp giữ icicle đứng im.

Icicle được thiết kế để in với đầu phun 0.4mm, lớp dày 0.2mm, 1 lớp thành, 2 lớp trên/dưới và 100% độ đặc (infill). Có thể giảm độ đặc lại cũng được, nhưng tui thấy in vậy cũng không chậm hơn bao nhiêu. Độ đặc chỉ có ở phần đế gắn thôi. Còn lại icicle rỗng ruột, chỉ dày có 0.8mm. In đứng đầu nhọn lên thì không cần support.

Mấy cái miếng đệm (adapter shims) in y chang như hình, với cùng cài đặt như icicle. In không cần support.

Mấy cái kẹp (clips) thì in với lớp dày 0.2mm, 4 lớp thành, 4 lớp trên/dưới và ít nhất 25% độ đặc (infill). Tùy cài đặt của slicer mà có thể in 2-3 lớp thành với 100% infill để tránh bị hở.

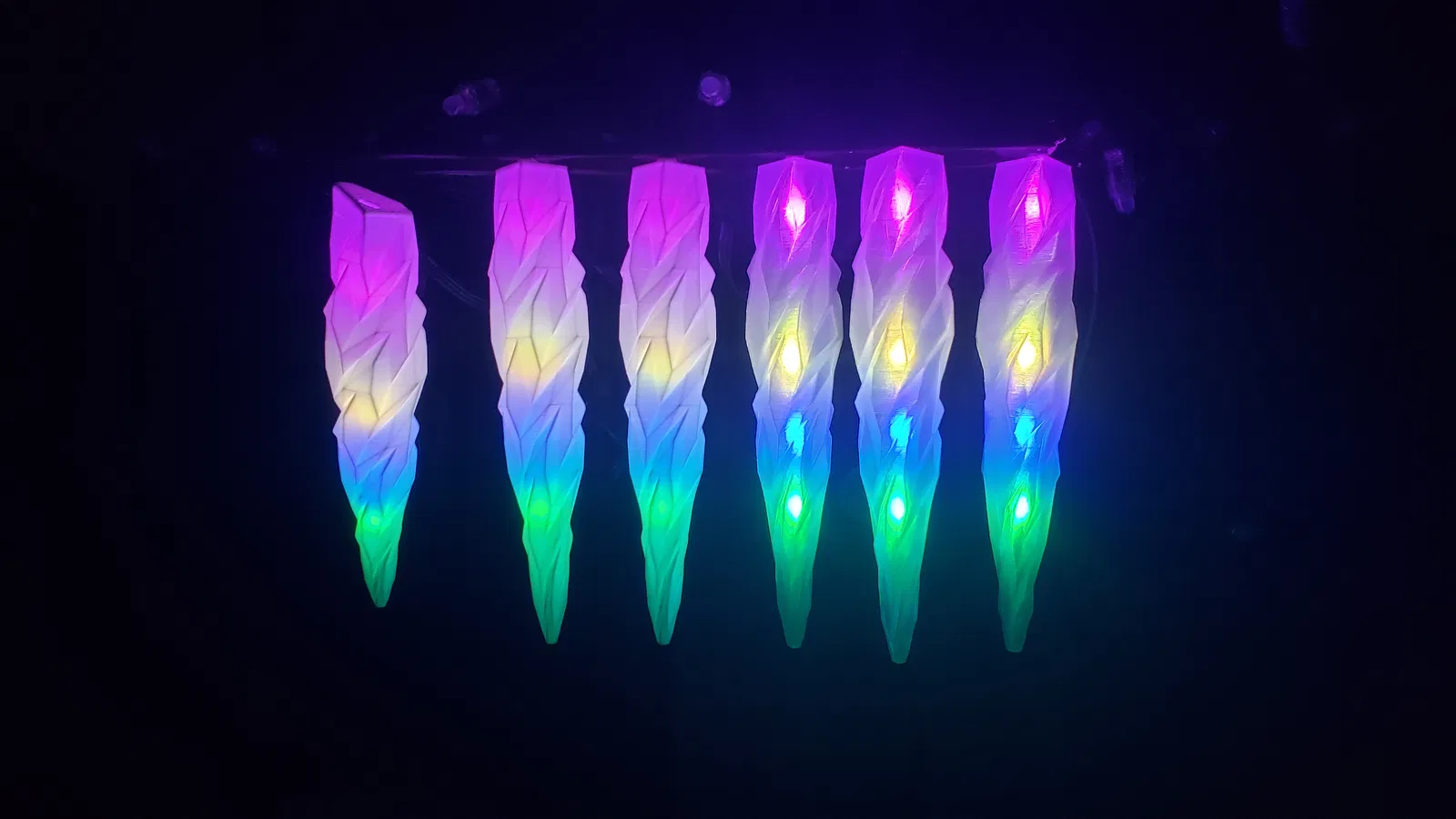

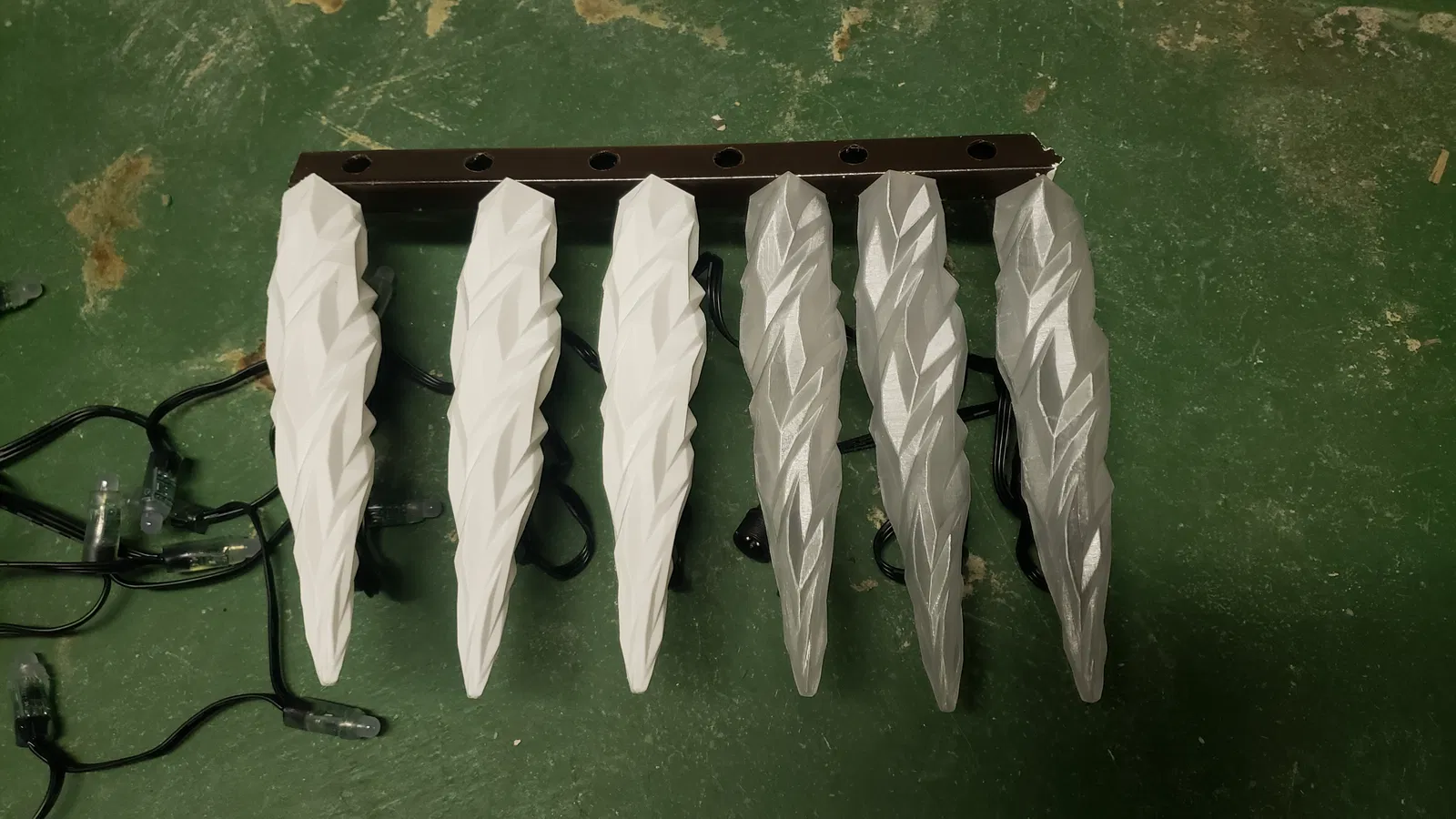

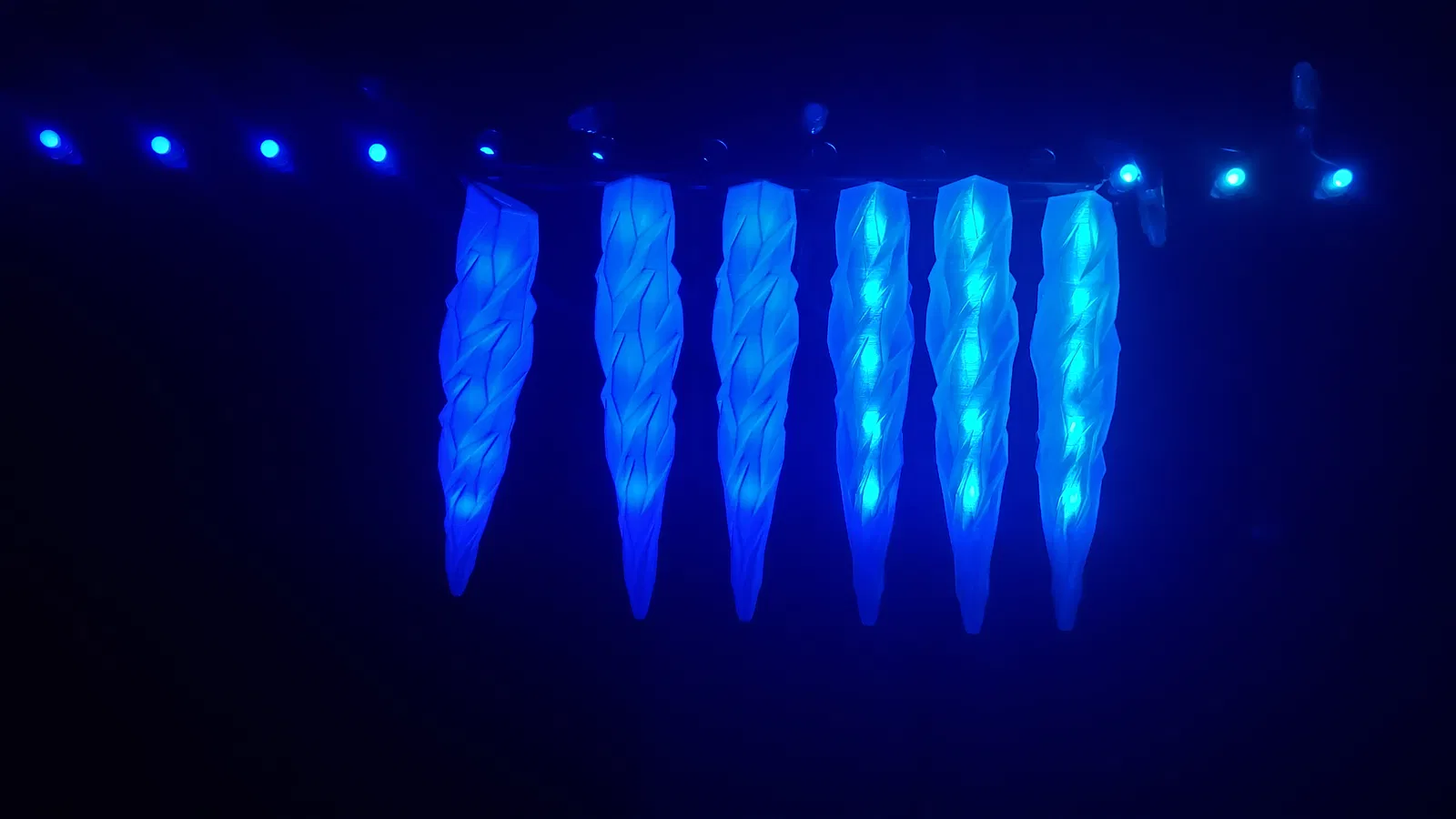

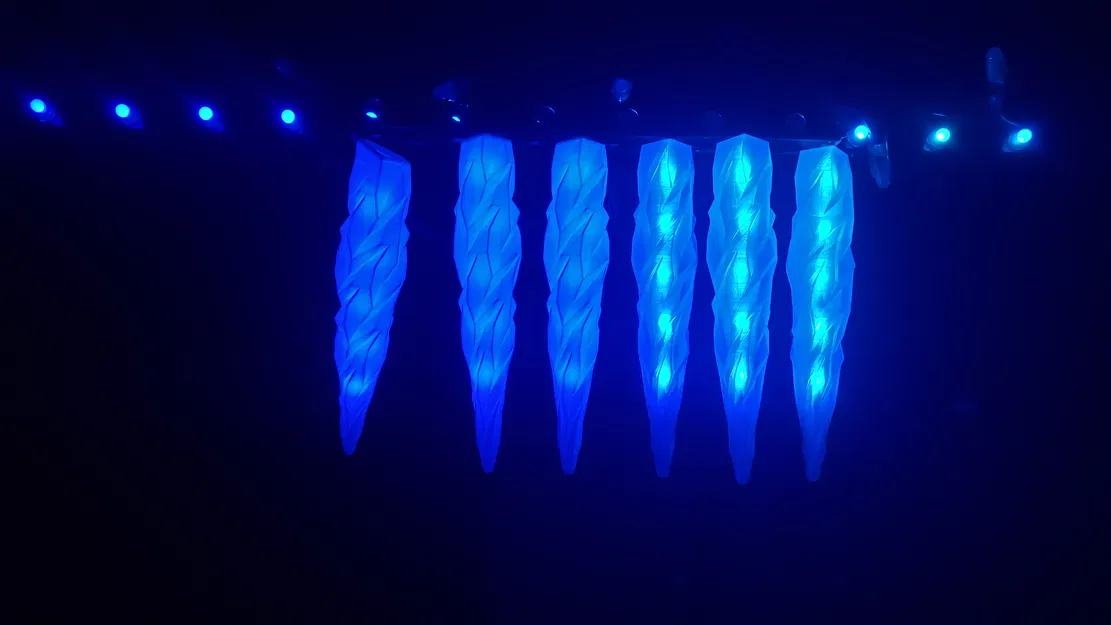

Nên dùng PETG cho việc sử dụng ngoài trời. Tui thấy xài loại màu trắng nó đẹp hơn loại trong suốt mà tui đã thử. Với loại trong suốt, bạn có thể thấy rõ từng bóng pixel. Tui thích cái kiểu mờ mờ của màu trắng hơn. Mặc dù loại trong suốt nhìn ban ngày đẹp hơn, vì nó lấp lánh chút như icicle thật.

Tui có thể làm thêm miếng đệm cho các độ dốc mái nhà khác nếu có người thích.

Cập nhật 1/11/24:

• Thêm Icicle v5 - có thêm lỗ 2mm ở chóp để nước thoát ra
• Sửa Mount Clip 2 - v2 đã dời cái lẫy nhỏ hơn nằm bên trong icicle để kẹp giữ tốt hơn
• Thêm phiên bản Clip 1 và Clip 2 v2 có kèm Móc Dây (Wire Hooks).

Cập nhật 2/8/2024:

Thêm 2 kẹp gắn mới với móc dây được sửa lại. Một kẹp đã được sửa đổi để nghiêng icicle về phía trước khoảng 7.5 độ, vì tui thấy máng J-channel của tui làm icicle bị nghiêng ra sau. Điều này sẽ giúp icicle của tui treo thẳng hơn. Tui chưa in thử bản nghiêng này, nhưng sẽ cập nhật khi kiểm tra chức năng của nó.

Kế hoạch sửa đổi:

• Phiên bản dài hơn với khoảng cách pixel chuẩn 2 inch
• Phiên bản 7 pixel - cũng sẽ có khoảng cách 2 inch

Link Tinkercad: https://www.tinkercad.com/things/0WluJHn4nGE-pixel-icicles-public-access https://www.tinkercad.com/things/9YL6pwiApWy-icicle-mount-clip-1 https://www.tinkercad.com/things/9CUvi6SXtIy-icicle-mount-clip-2-v2 https://www.tinkercad.com/things/49vuOquzd0g-icicle-mount-clip-1-w-wire-hook https://www.tinkercad.com/things/7XrPpnjkcE8-icicle-mount-clip-2-v2-w-wire-hook https://www.tinkercad.com/things/czmdkCzAp8y-icicle-adapter-clip
