Giá đỡ VESA điều chỉnh được

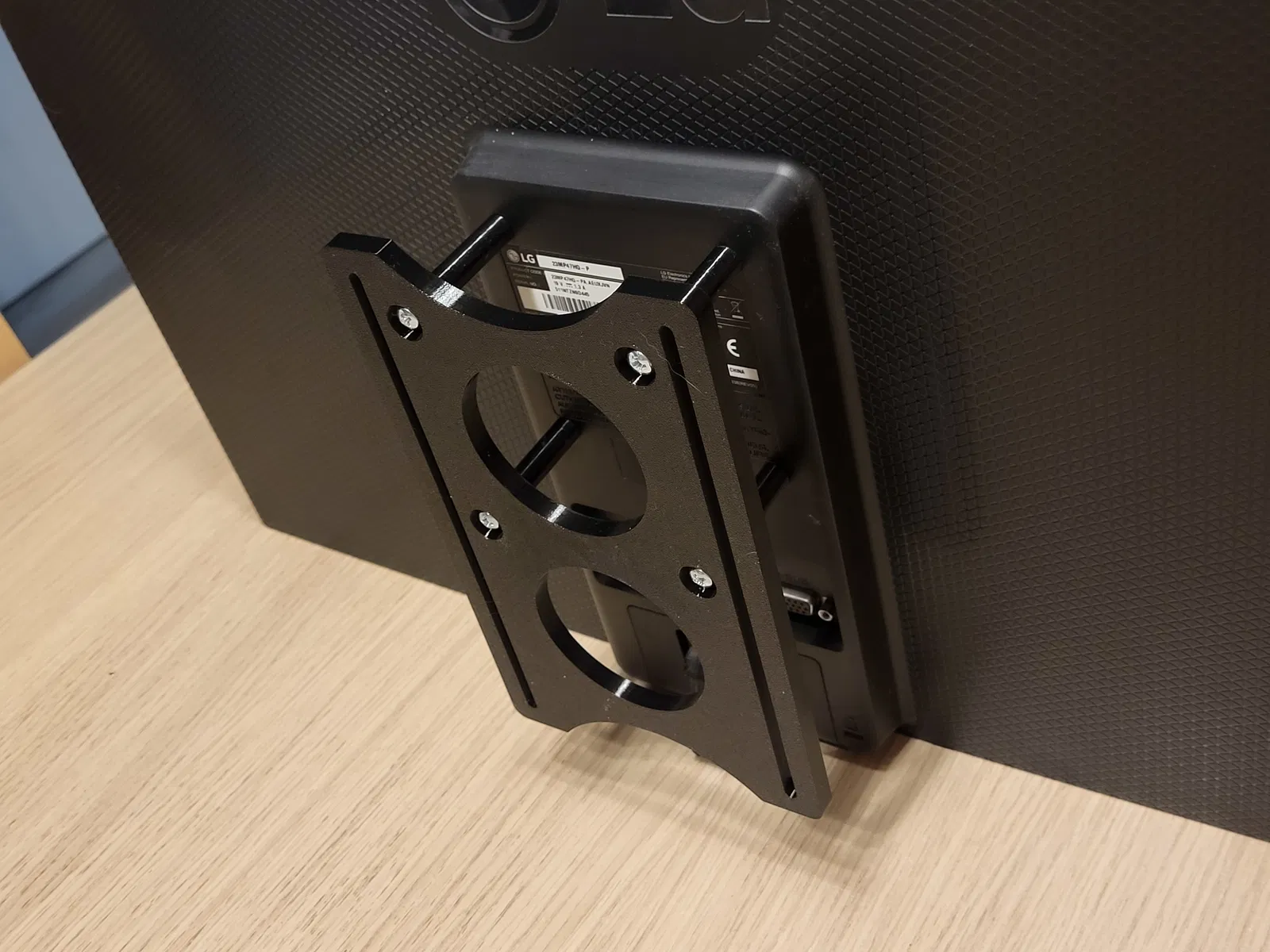

Giá đỡ VESA điều chỉnh được cho màn hình, cho phép bạn nâng hoặc hạ màn hình lên đến 75mm. Tiện lợi cho các chân đế màn hình gắn tường không có điều chỉnh độ cao.

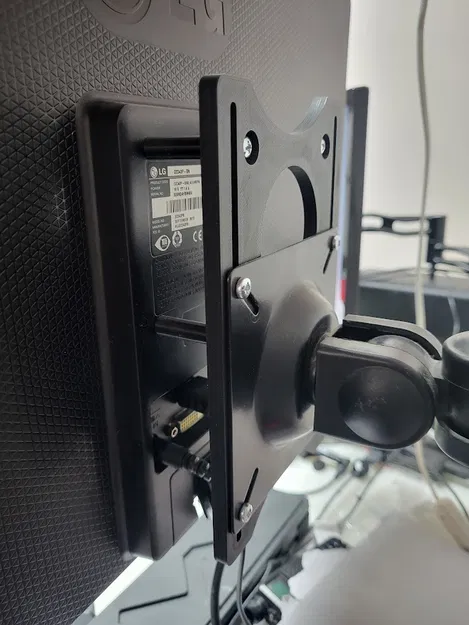

Tùy thuộc vào mẫu màn hình của bạn và cách cắm cáp, bạn có thể cần sử dụng vòng đệm ốc vít để di chuyển giá đỡ ra xa màn hình, nhằm cho phép truy cập vào các đầu nối.

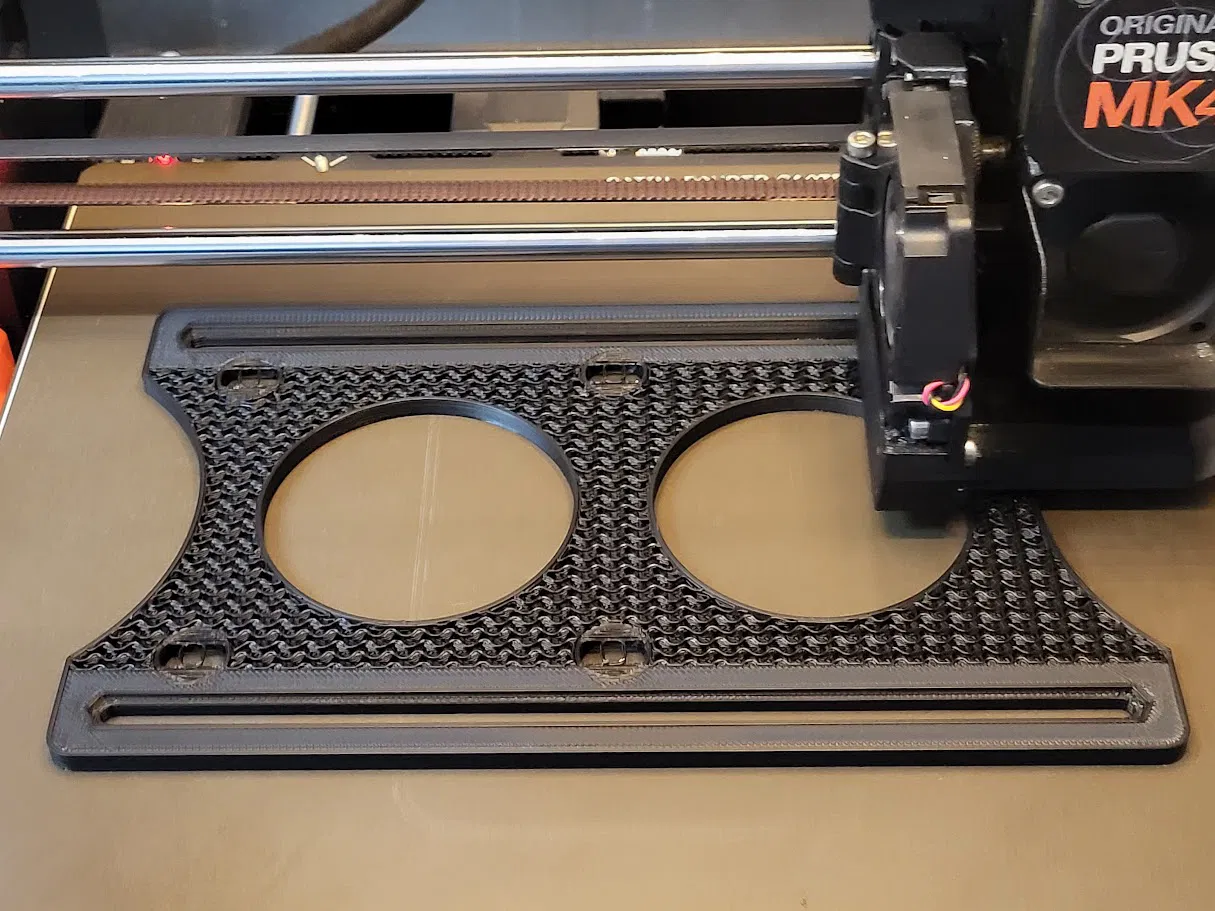

In Giá đỡ

Sử dụng dự án PrusaSlicer 3MF, vì nó chứa tất cả các cài đặt in, cùng với các bộ phận được gia cố.

• Vật liệu đề xuất: PETG.
• Chiều cao lớp: 0.2mm
• Infill: 20% gyroid
• Gia cố: 100% infill (xung quanh các lỗ vít và các thanh ray bên nơi đặt đai ốc - xem ảnh bên dưới và dự án 3MF kèm theo)
• Không cần hỗ trợ, không cần brim (in theo hướng đặt)

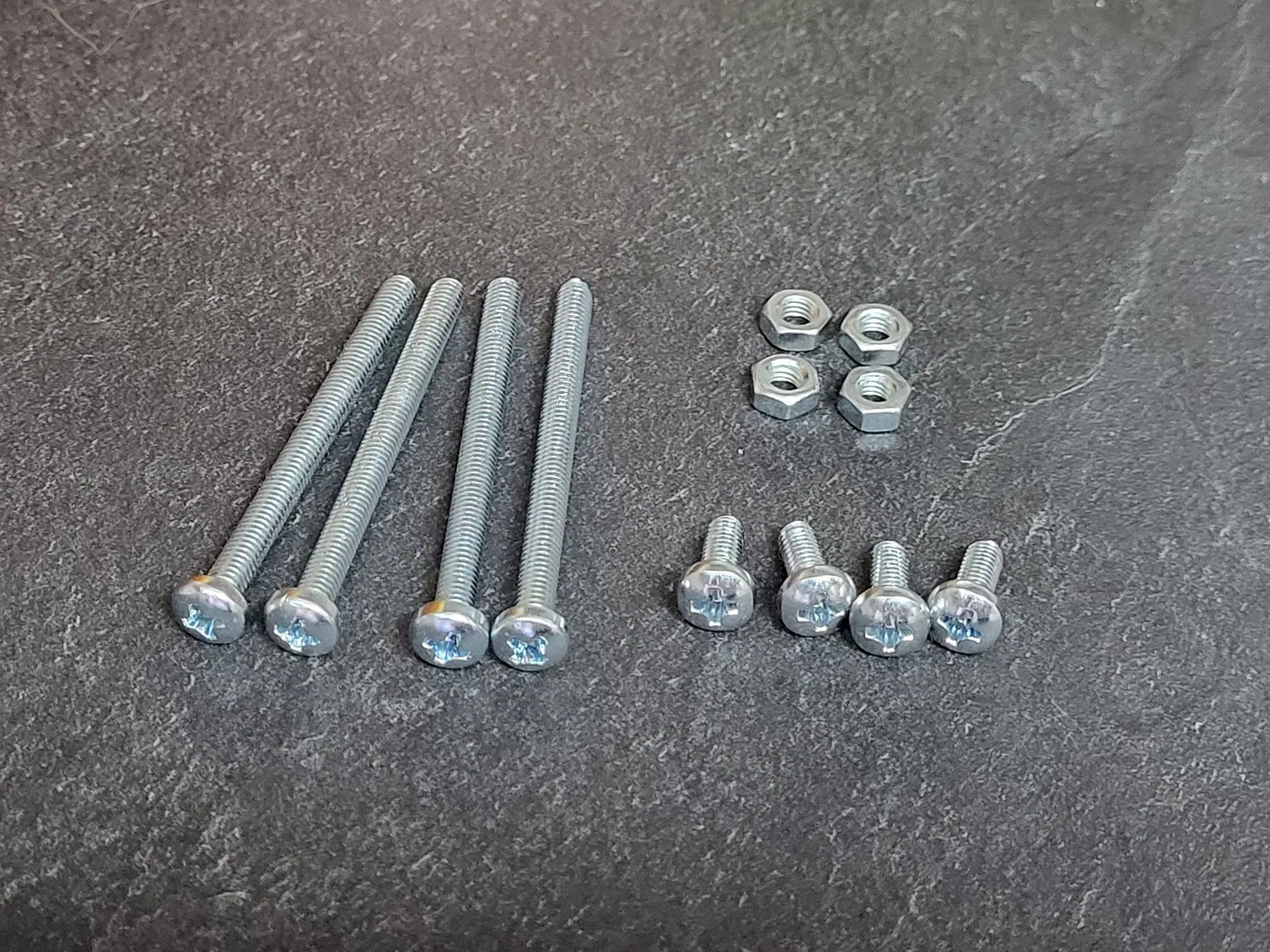

Vật liệu cần thiết

a) Nếu không cần vòng đệm ốc vít

• Bộ phận in ra
  • Giá đỡ VESA điều chỉnh được - 1 cái
• Để kết nối giá đỡ với màn hình
  • Ốc vít đầu tròn Phillips M4 x 8mm (hoặc 10mm) - 4 cái
• Để kết nối giá đỡ VESA với giá đỡ
  • Ốc vít đầu tròn M4 (từ giá đỡ VESA hiện có của bạn) - 4 cái
  • Đai ốc lục giác M4 - 4 cái

b) Nếu cần vòng đệm ốc vít

• Bộ phận in ra
  • Giá đỡ VESA điều chỉnh được - 1 cái
  • Vòng đệm ốc vít - 4 cái (1 bộ) - nên đặt vào ốc vít 50mm giữa giá đỡ và màn hình
• Để kết nối giá đỡ với màn hình (sử dụng lỗ 75x75mm)
  • Ốc vít đầu tròn Phillips M4 x 50mm - 4 cái
• Để kết nối giá đỡ VESA với giá đỡ (sử dụng lỗ 100x100mm)
  • Ốc vít đầu tròn M4 (từ giá đỡ VESA hiện có của bạn) - 4 cái
  • Đai ốc lục giác M4 - 4 cái

QUAN TRỌNG - Không thích hợp cho TV và màn hình nặng! Đã thử nghiệm với màn hình Dell 23" và 27".
