Bọ Cạp 45 Khớp Nối Hoạt Hình Hoàn Chỉnh

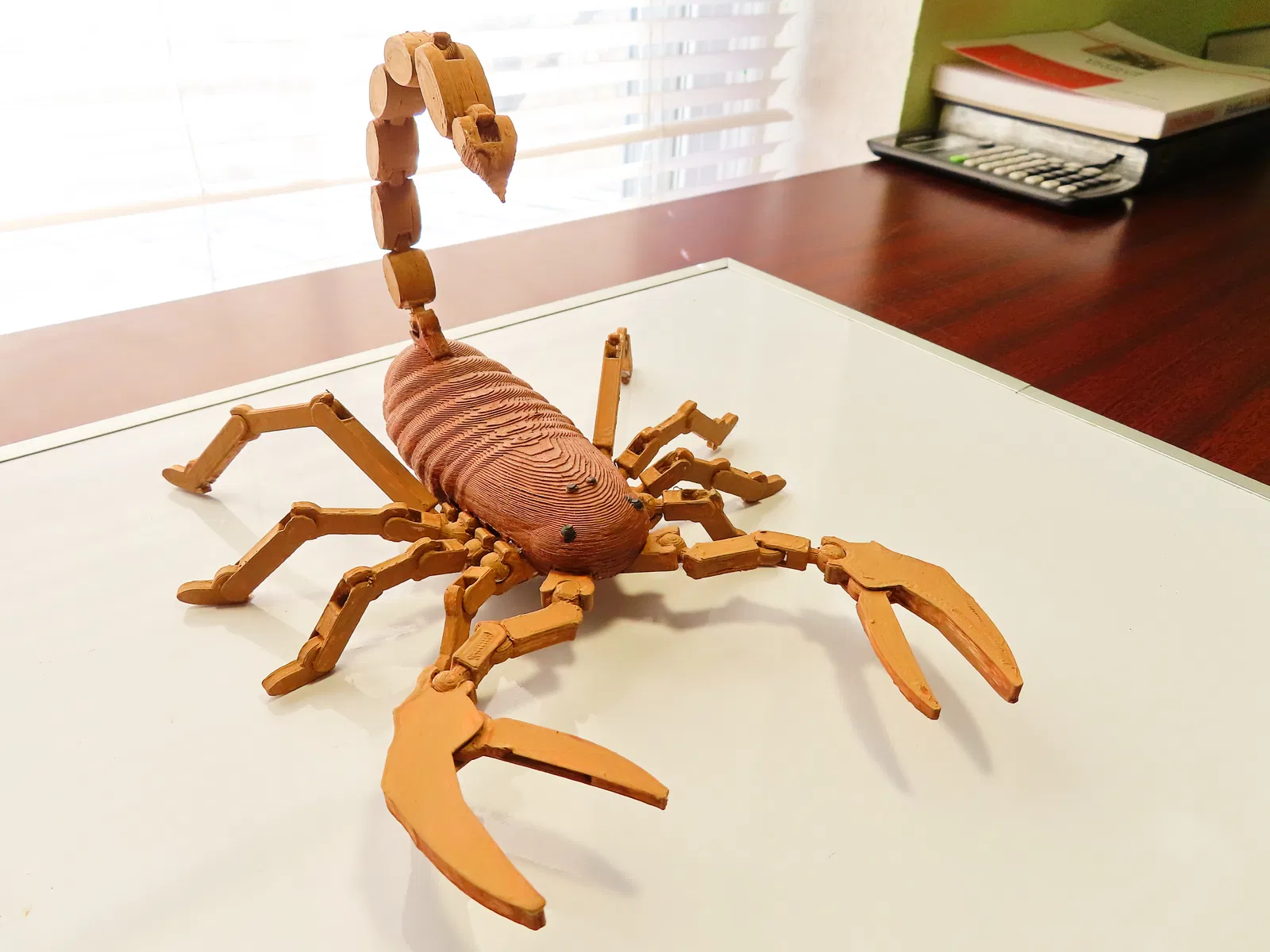

Bọ cạp 3D đơn giản mà mình thiết kế cho cuộc thi "Printable's Jointed Figures". Nó có 45 khớp hoạt động hoàn chỉnh và có thể uốn cong thành hàng trăm tư thế khác nhau.

Mẹo:

— Các khớp bi có thể hơi khó lắp vào. Bạn có thể dùng kìm mũi nhọn nếu cần thêm lực.

— Nếu một bộ phận quá lớn, hãy dùng dũa hoặc dao để gọt bớt nhựa thừa.

— Nếu bản in bị nhỏ hơn dự kiến, bạn chỉ cần dùng keo (keo nến, keo siêu dính, v.v.) để gắn các bộ phận lại với nhau.

Hướng dẫn lắp ráp:

In các bộ phận

Đây là thứ tự in các bộ phận được đề xuất:

• Đầu tiên, in phần ngòi đuôi (stinger.stl). Xin lưu ý là nó cần có "supports", vì vậy hãy đảm bảo bạn đã bật chức năng này khi slicing. Ngoài ra, nếu bạn thấy ngòi đuôi quá dài, bạn có thể rút ngắn nó bằng cách không sử dụng một khớp nối của nó.
• Tiếp theo, in các khớp bi (leg-ball-joints.stl, stinger-ball-joint.stl và claw-ball-joints.stl). In hai bộ khớp bi cho chân. (Bạn sẽ cần tổng cộng 8 cái). Các khớp khác không có yêu cầu đặc biệt.
• Tiếp theo, in phần thân bọ cạp (scorpion-body.stl). Mô hình này có yêu cầu "supports" và có thể mất một chút thời gian để hoàn thành.
• Bây giờ, in các chân (leg-1.stl, leg-2.stl, leg-3.stl và leg-4.stl). Bạn cần in hai bộ của mỗi loại này.
• Cuối cùng, in phần càng (claw.stl). Bạn cần in hai bộ phận càng. Phần càng cũng yêu cầu "supports".

Lắp ráp Bọ Cạp

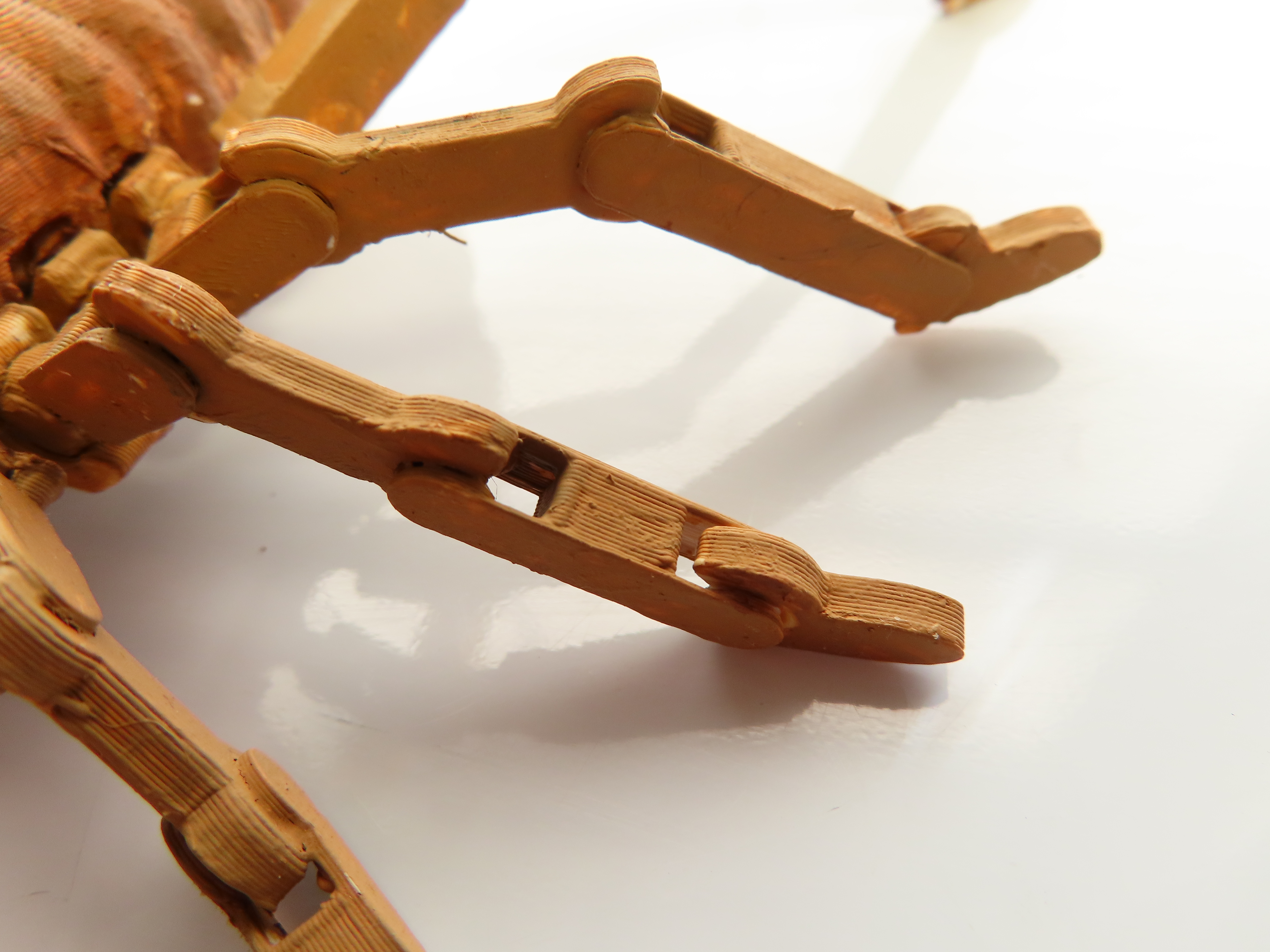

• Đầu tiên, lắp ráp chân bằng cách gắn các bộ phận từ mỗi file chân (leg-1.stl, leg-2.stl, v.v.) lại với nhau và lắp mỗi chân hoàn chỉnh vào khớp bi chân (leg-ball-joints.stl):

• Bây giờ, hãy lắp ráp ngòi đuôi và càng cũng bằng cách gắn các bộ phận từ mỗi file. Lắp chúng vào các khớp bi tương ứng của chúng.
• Luồn các bộ phận khớp bi vào thân chính. Nếu một bộ phận quá nhỏ hoặc quá lớn (điều này không phải do thiết kế của mình, mà là do co rút khi in hoặc do cân chỉnh sai!), hãy làm theo hướng dẫn trong phần mẹo bên dưới.

Nếu một bộ phận quá lớn, hãy dùng dũa hoặc dao để gọt bớt nhựa thừa.

Nếu một bộ phận quá nhỏ, bạn có thể dùng keo nến hoặc keo siêu dính để gắn nó vào thân.

• Tùy chọn, nếu bạn không có màu filament mong muốn, bạn luôn có thể sơn mô hình đã lắp ráp để trông chân thật hơn.

Ảnh khác:

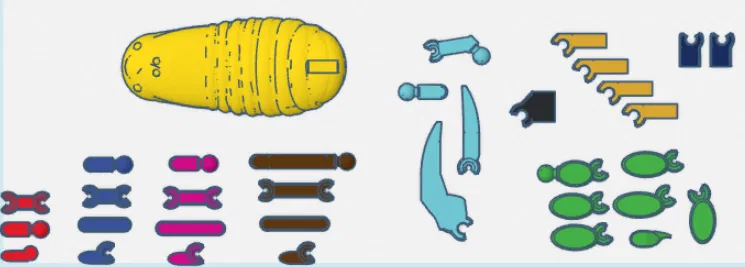

Tất cả các bộ phận:

Hãy nhớ tải lên thành quả của bạn. Mọi phản hồi đều được hoan nghênh. Chúc bạn vui vẻ!

Mô hình bởi Best_codes.
