Chân đế in 3D cho bo mạch STAC

Bo mạch STAC từ DinsFire64 có sẵn trên trang web của họ: https://store.icedragon.io/product/stac-bundle/

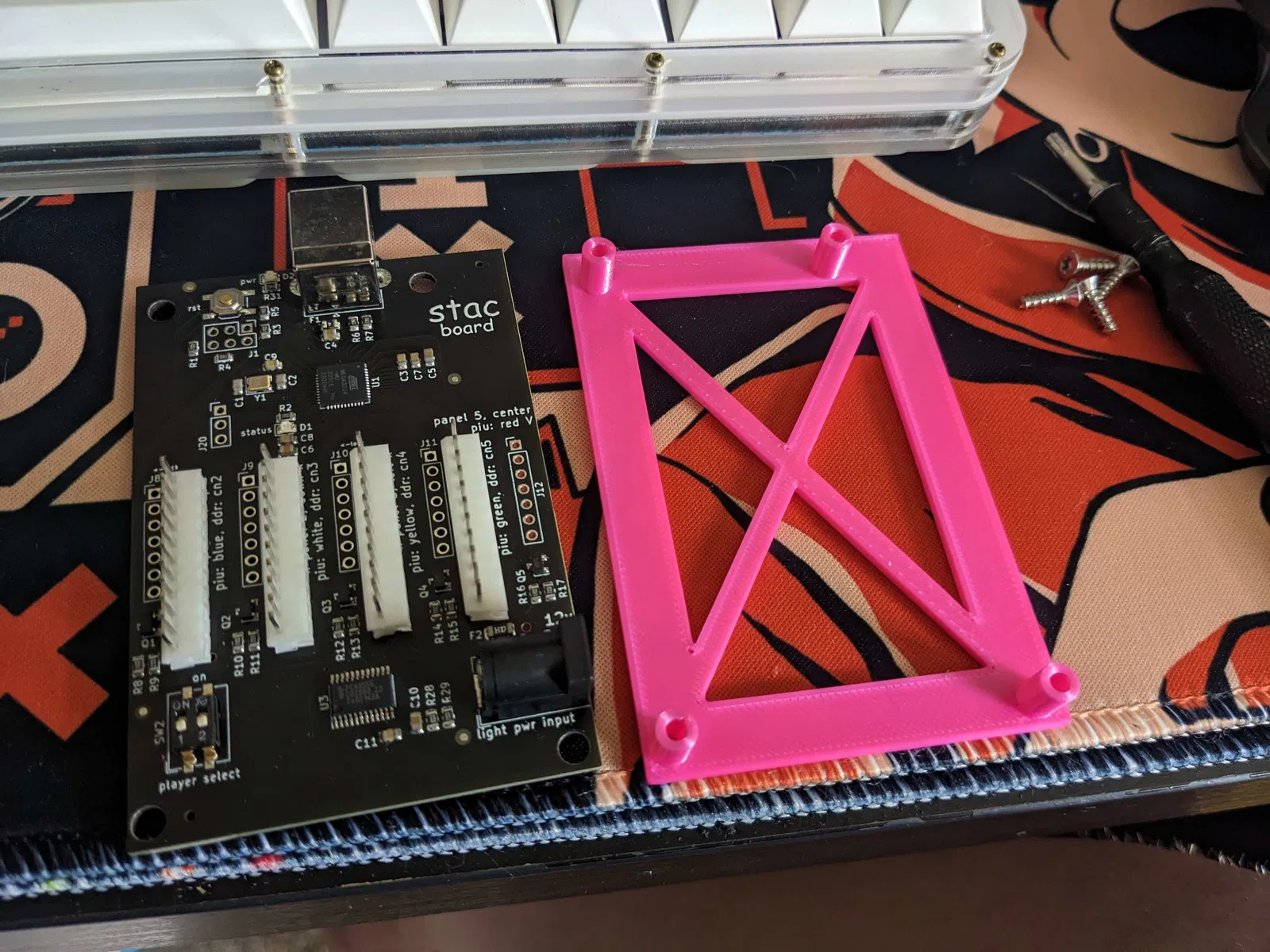

Chân đế dán đi kèm với thiết bị hoạt động rất tốt, nhưng khi di chuyển bo mạch từ pad này sang pad khác, chúng không thể tái sử dụng dễ dàng. Do đó, tôi đã tạo ra bo mạch đỡ này để thay thế điểm gắn cho STAC. Đây là một mẫu khá đơn giản, tối ưu hóa thời gian in và sử dụng vật liệu tối thiểu trong khi vẫn hoàn toàn hoạt động.

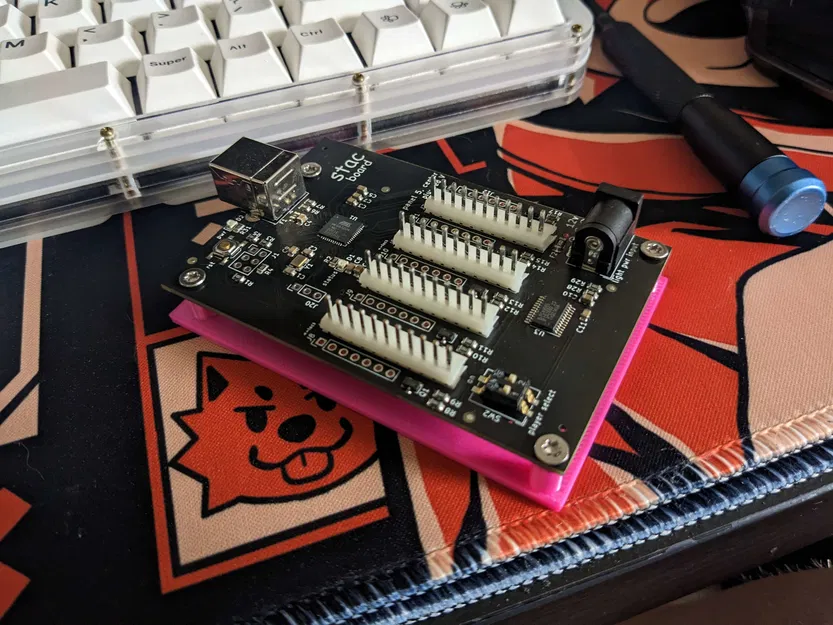

In bằng đầu phun 0.4mm với bất kỳ cài đặt nào bạn thích. Cố định bo mạch vào bộ đỡ bằng ốc M3x10 - ưu tiên ốc ren nhựa, mặc dù các thử nghiệm của tôi cho thấy ốc máy tiêu chuẩn cũng đủ chắc để phù hợp. Dán vào bên trong pad của bạn bằng một vài miếng băng dính hai mặt. Nếu bạn không có băng dính hai mặt, thì bạn đang làm gì bên trong dance pad vậy?

Chỉnh sửa ngày 2/6/2024: Tôi đã thêm một biến thể - nó sẽ khớp trực tiếp vào các chân đế của bo mạch IO của Pad DDR. Xin cảm ơn bluedotarcade rất nhiều vì đã cung cấp các tệp KiCad để tái tạo IO của họ… Hãy cho tôi biết nếu bạn sử dụng phiên bản này và gặp bất kỳ sự cố nào, vì tôi sẽ tự tin thừa nhận rằng mình đã không kiểm tra chất lượng nào cho nó.
