Con Quay Mini Tối Thượng

Bản Lite giờ đã có sẵn, không cần vòng bi nữa

@MrGira đã thiết kế một bản phối lại siêu hay mà bạn có thể muốn xem qua

GIỚI THIỆU

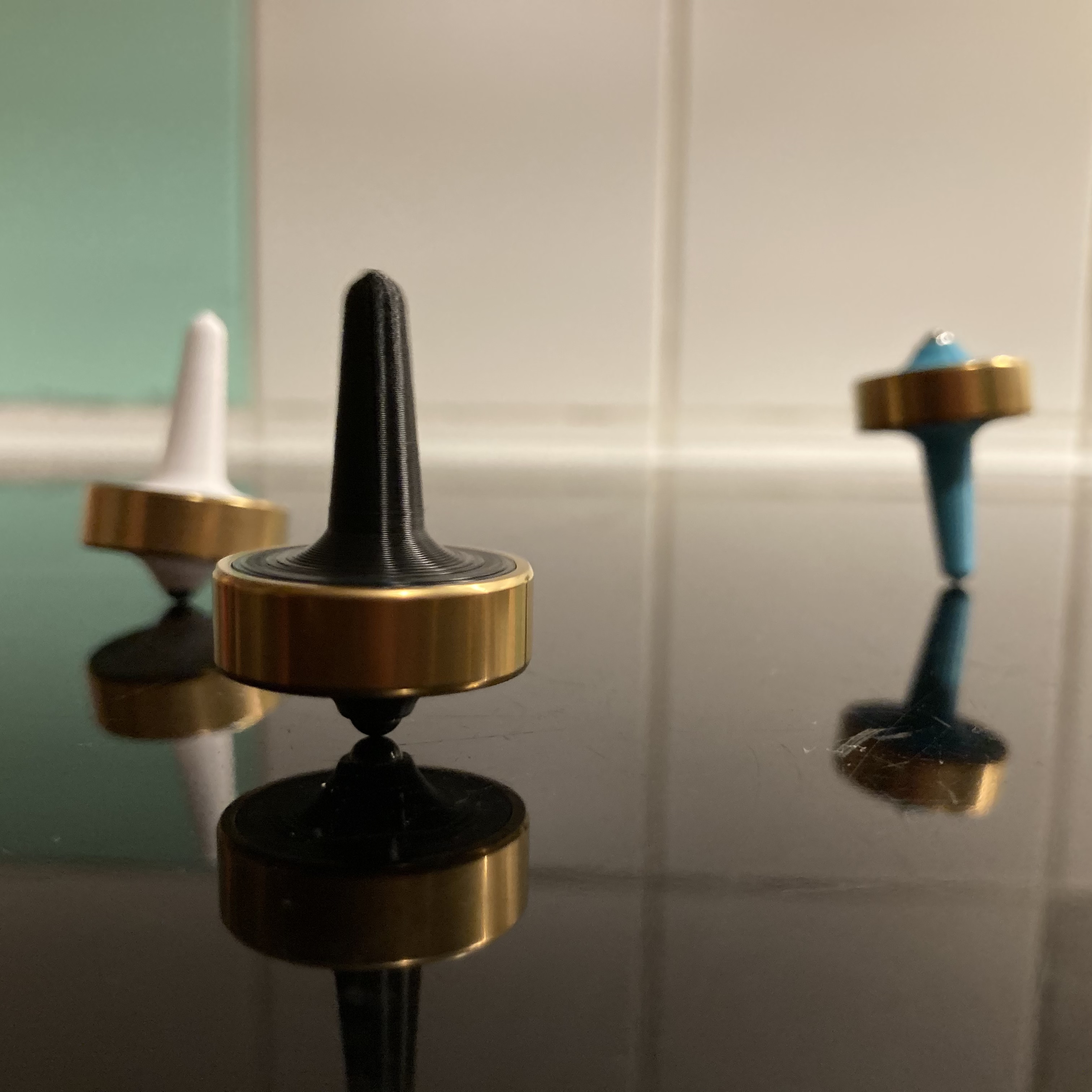

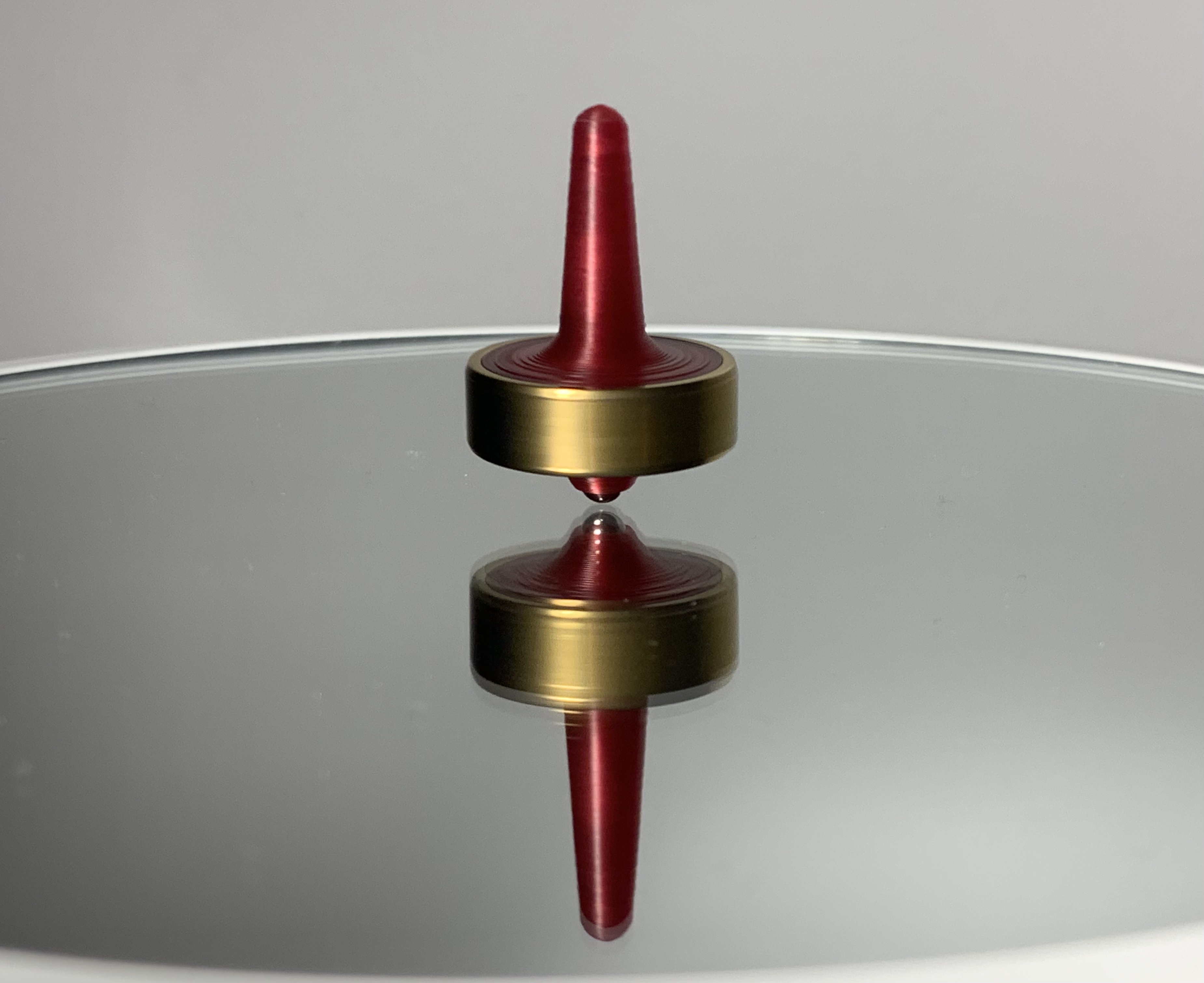

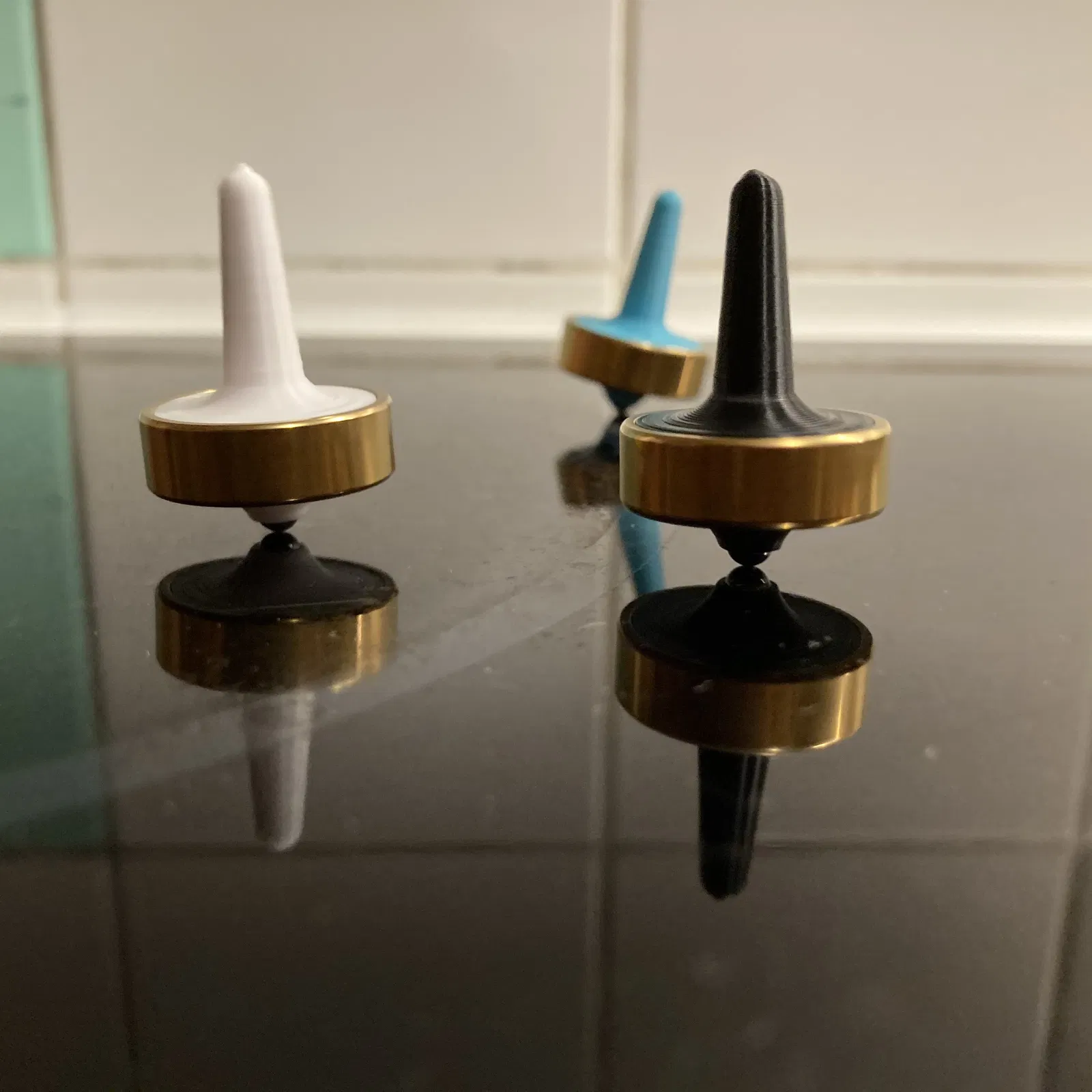

Cái con quay mini này đúng là "khủng" thiệt! Bạn sẽ quay nó ít nhất 3-4 phút trên mặt phẳng ngon lành ( kỷ lục của mình là 7:17) Bạn sẽ cần một vòng bi cũ loại 8 x 22 x 7 mm – có lẽ là loại phổ biến nhất. Cứ hỏi mấy tiệm đồ trượt hay chỗ trượt ván gần nhà là y như rằng có người dư xài.

HƯỚNG DẪN LẮP RÁP

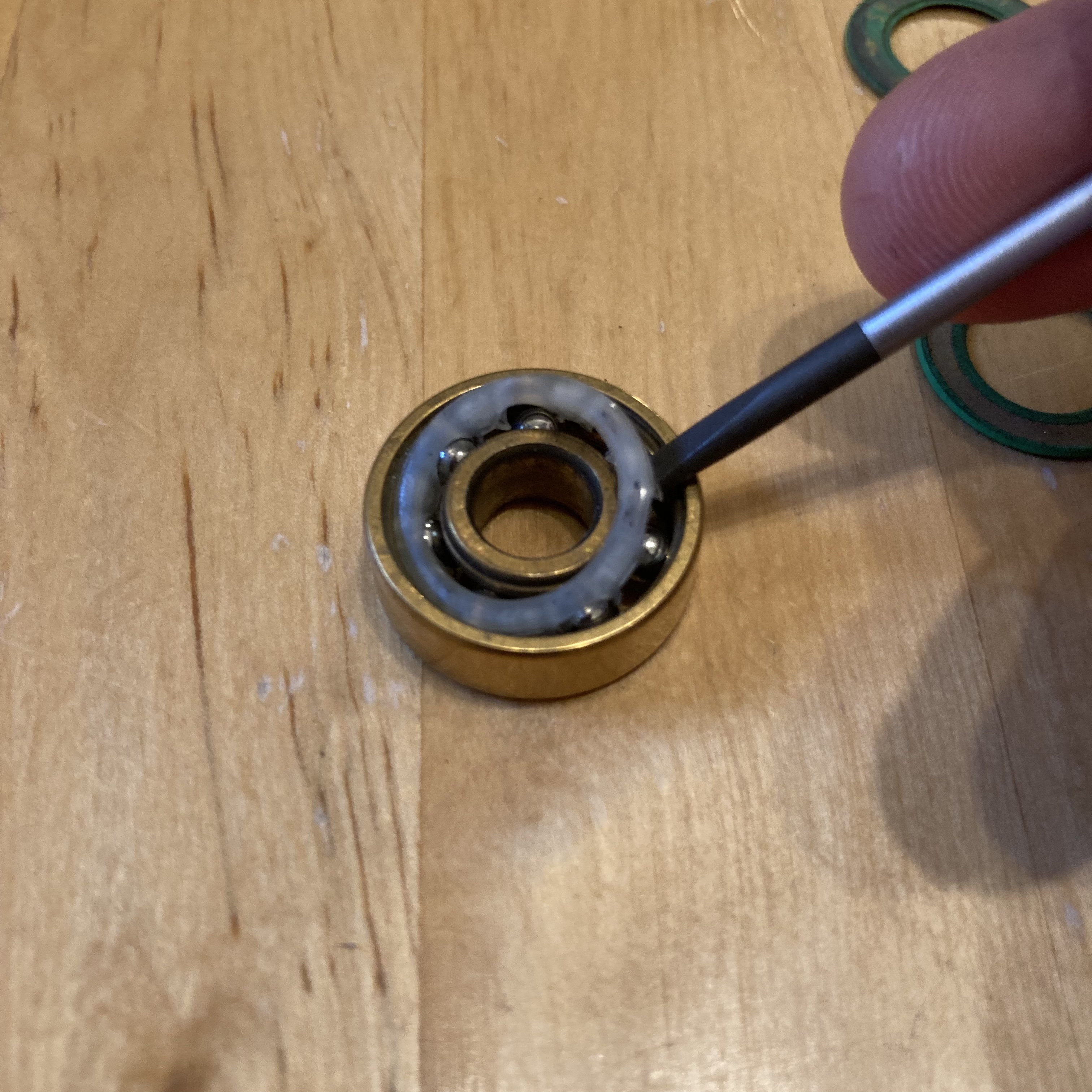

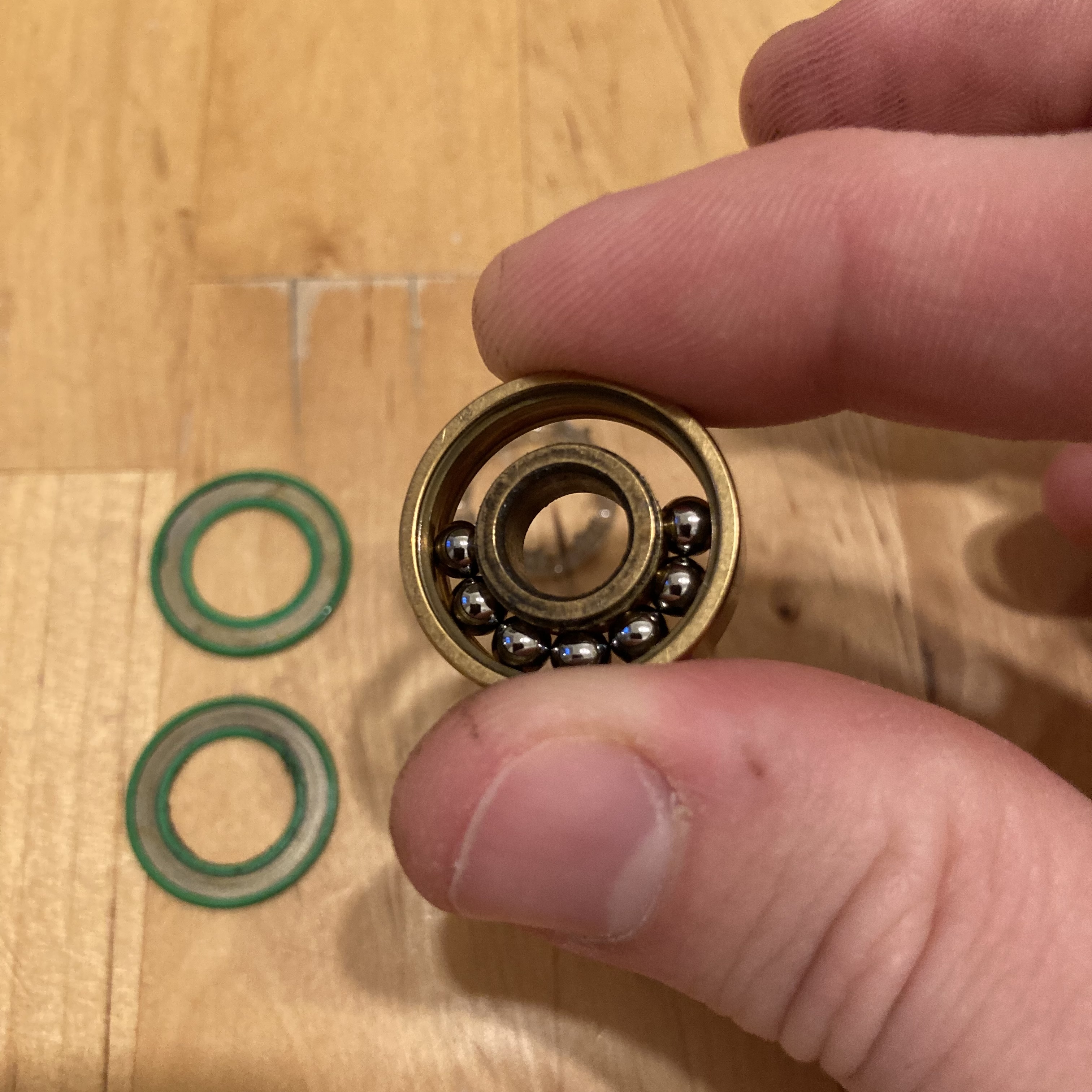

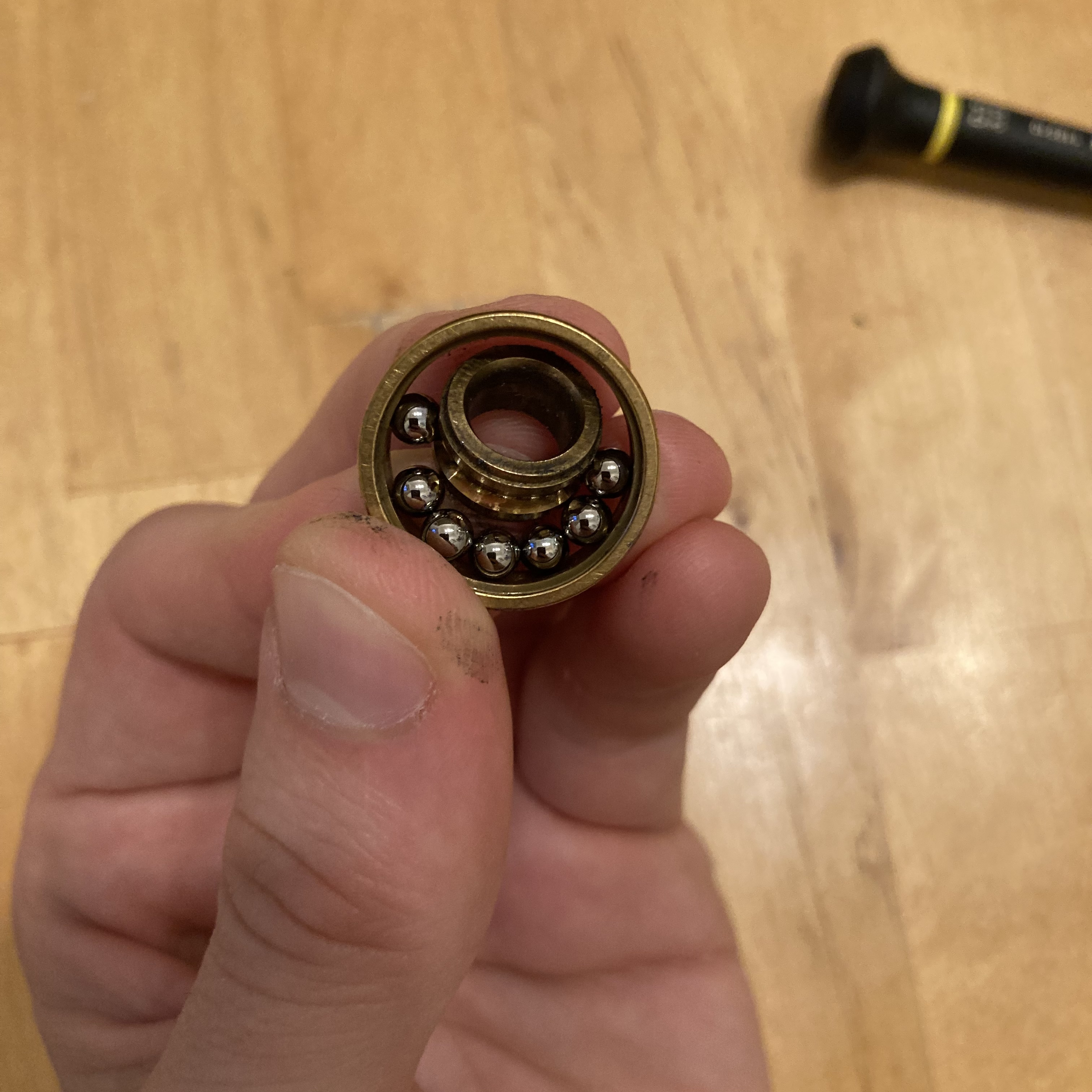

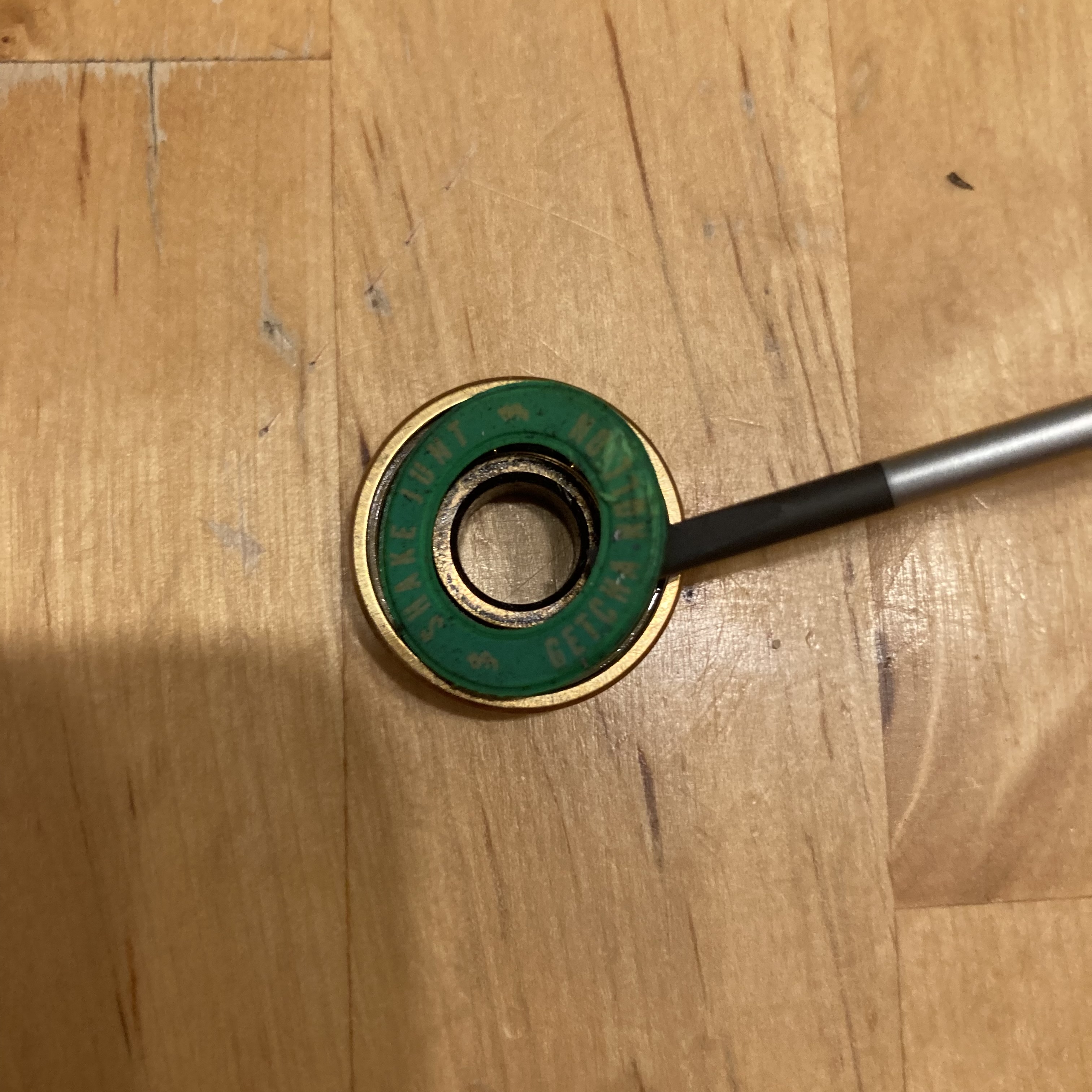

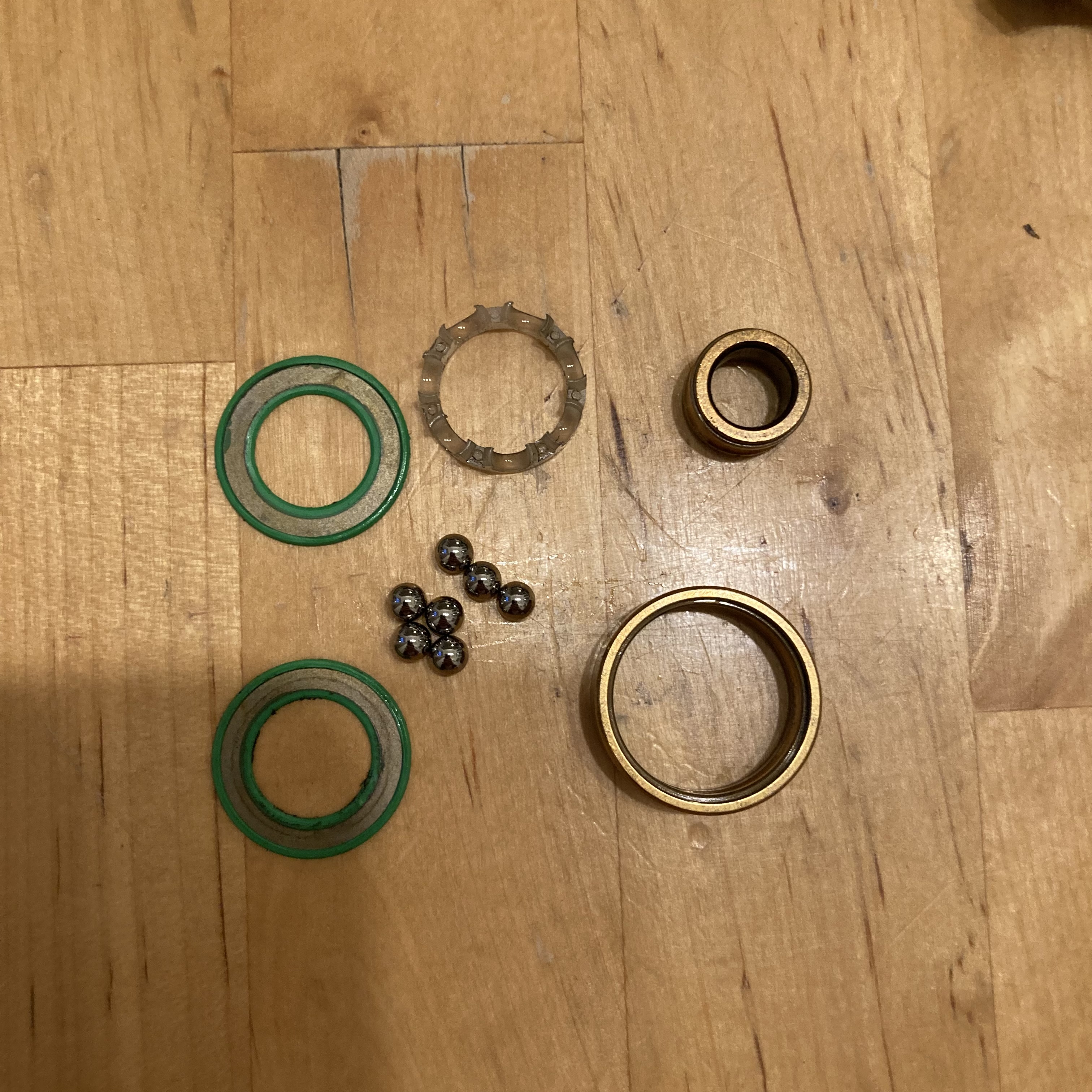

• Tháo vòng bi ra, nhớ giữ lại cái vòng ngoài và ít nhất 1 viên bi thép.
• Đo đường kính bên trong bằng cái Thước Đo Đường Kính Trong
• In đúng mẫu (xem bên dưới để rõ hơn)

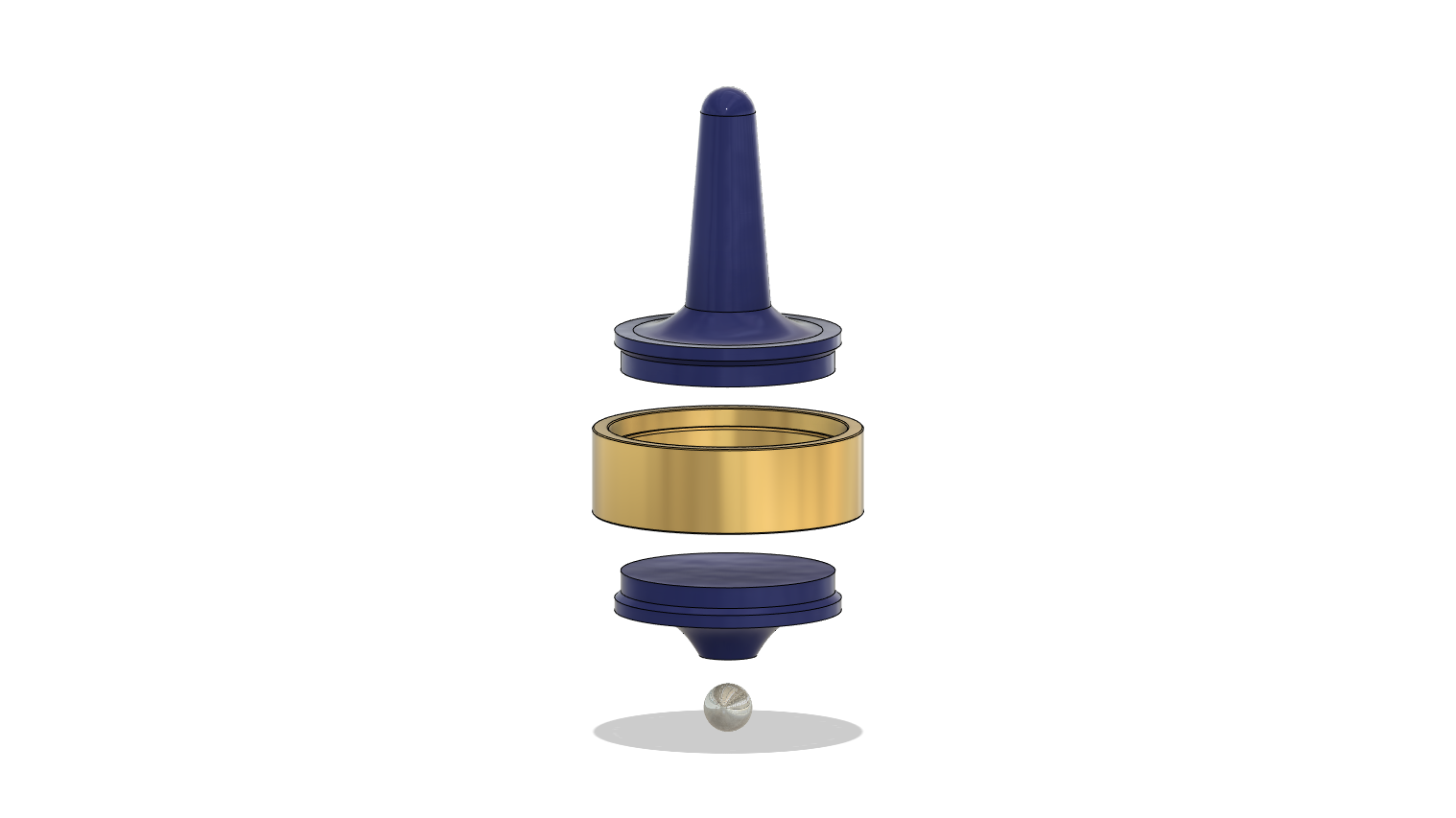

• Gắn viên bi thép vào lỗ ở chóp con quay

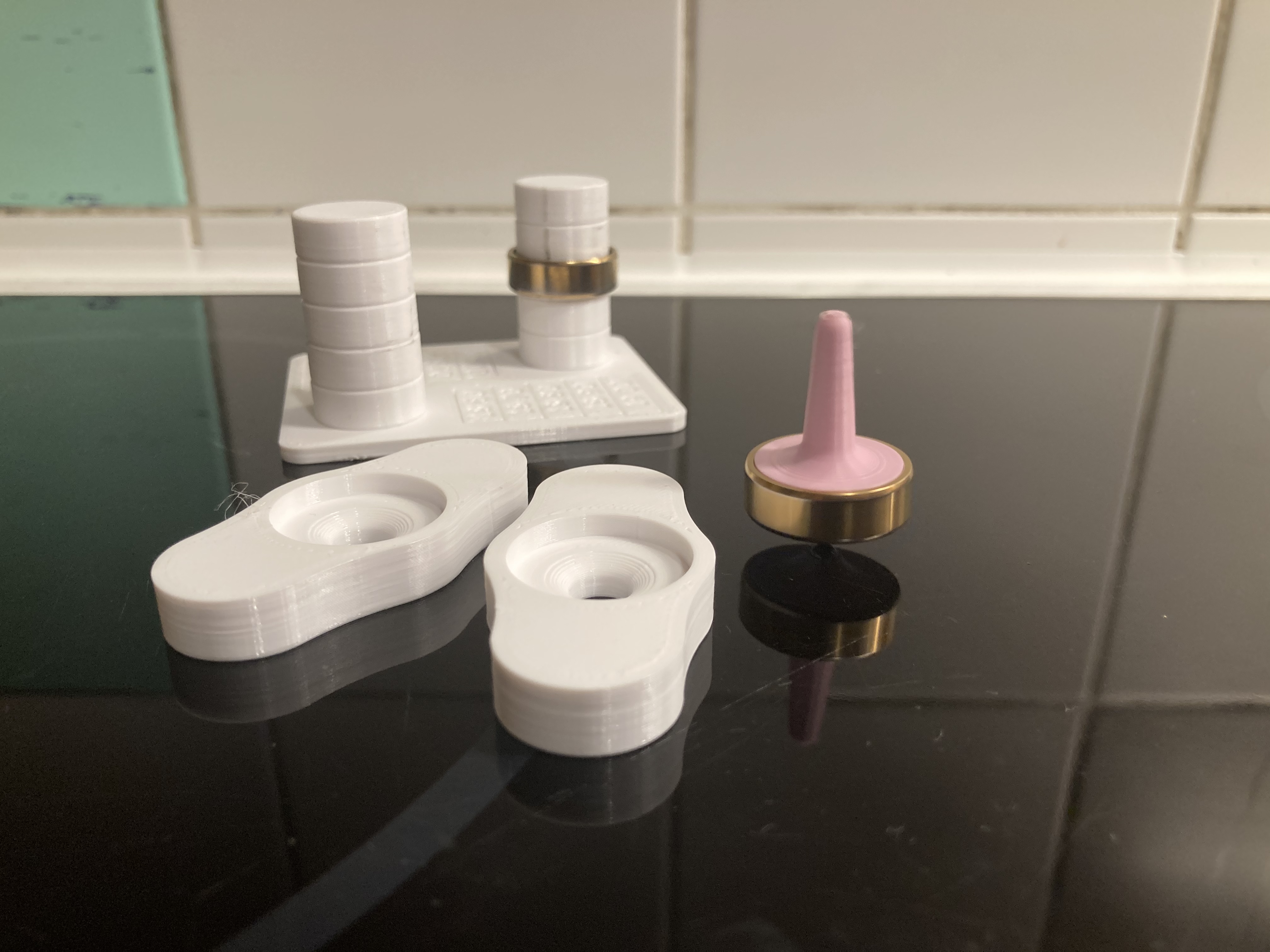

• Dùng cái Dụng Cụ Ép Vừa Khít để ép hai phần lại với nhau trong vòng ngoài
  • Dùng kềm để ép cho chặt
  • Có thể bạn muốn thêm chút keo trước khi ép
• Cho nó quay thử coi
• Trầm trồ thôi!

Kỷ lục của mình là 6:46 phút trên mặt cong của hộp phấn trang điểm – bạn có đánh bại được không?

⚙ CÀI ĐẶT IN ẤN

Độ cao lớp in 0.1-0.15 mm 10-15 % độ đặc 2-3 lớp tường Bạn sẽ có kết quả đẹp nhất nếu in các bộ phận lần lượt

Mặc dù mấy cái vòng bi này bên ngoài giống nhau, nhưng bên trong thì khác biệt lắm. Để có độ khít hoàn hảo, mình có hai cách cho bạn:

1.) Cách chỉnh thông số

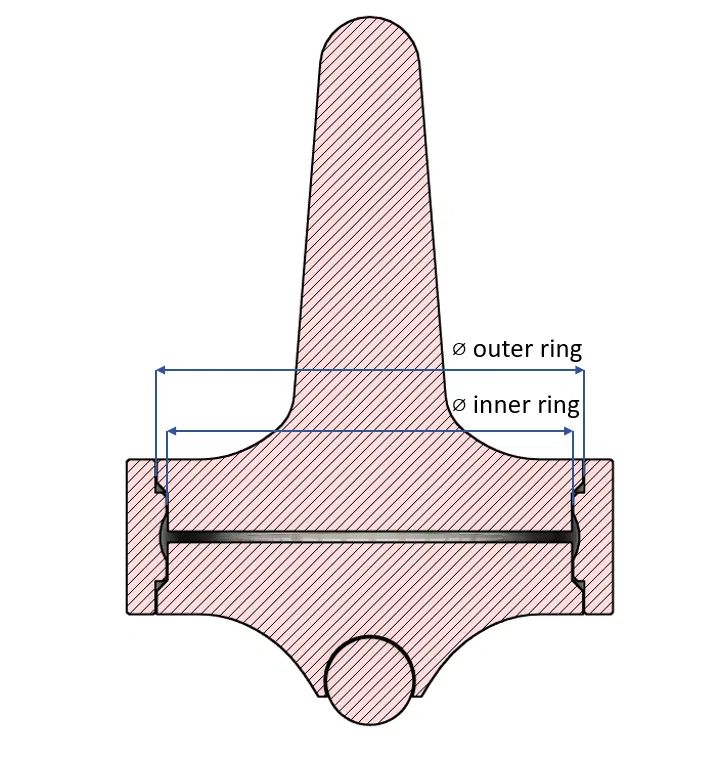

• Đo đường kính trong và ngoài của lồng vòng bi đã tháo rời (xem bản vẽ kỹ thuật để tham khảo)

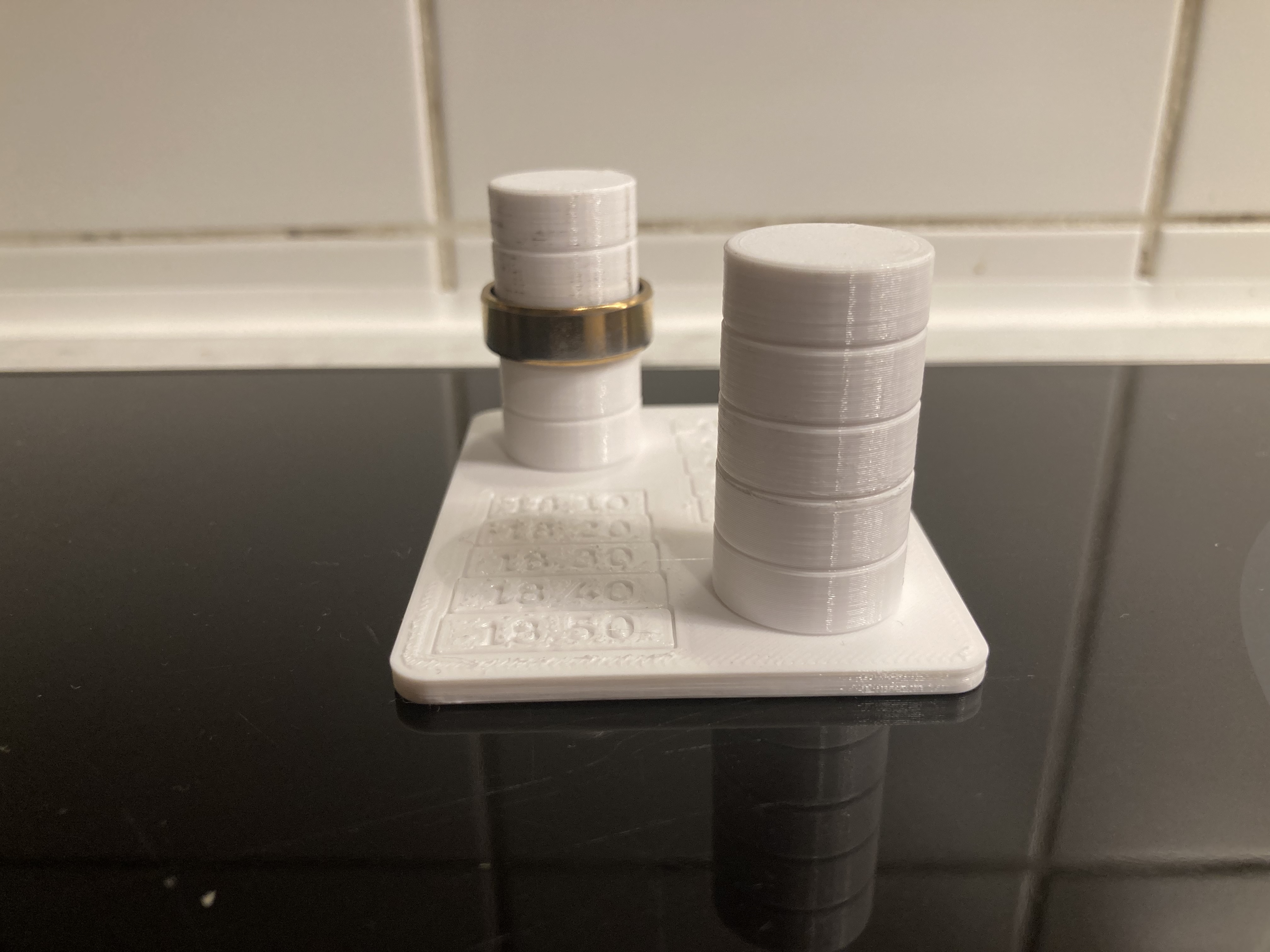

  • Không cần dụng cụ! Chỉ cần in cái “Thước Đo Đường Kính Trong”!
• Nhập file bottom và top .3mf vào PrusaSlicer hoặc SuperSlicer dưới dạng một đối tượng chứa nhiều bộ phận (Mình không chắc làm cái này trong Cura thế nào…)
• Thay đổi kích thước của "vòng trong" và "vòng ngoài" chỉ ở hướng X và Y cho phù hợp (Xem hình bên dưới để tham khảo)
• In ra mẫu vừa khít với lồng vòng bi của bạn

Trong tab bên phải của mô hình, chọn lần lượt vòng trong (trái) hoặc vòng ngoài (phải). Nhớ mở cái biểu tượng ổ khóa nhỏ lên – cái này cho phép bạn thay đổi kích thước theo chiều x và y độc lập với chiều z. Giờ thì chỉnh theo số đo của bạn. Làm tương tự cho bộ phận còn lại.

2.) Tin vào các file làm sẵn của mình (dùng được cho 9/10 vòng bi)

• Chọn một file với độ hở mong muốn (xem bảng bên dưới để được giúp đỡ)
• In mẫu
• Xong!

Mình thấy phần đế có thể bị co lại một chút do biến dạng nếu nhiệt độ bàn in quá cao. Nếu bạn không có thước cặp, hãy thử với độ hở 18.30 mm trước rồi điều chỉnh dần dần, vì mỗi loại filament khác nhau (và bên trong hầu hết vòng bi cũng vậy…). Mình đã làm sẵn một loạt các độ hở có thể, nên bạn sẽ có thể có được độ khít vừa ý. Cho mình biết nếu bạn cần bản lớn hơn nữa nhé!

Xem thêm bản phối lại siêu hay này, có thể bạn cũng thích mẫu con quay khác của mình để tận dụng mấy viên bi thép còn lại!
