Giá đỡ tay màn hình cho loa Bose Companion 5

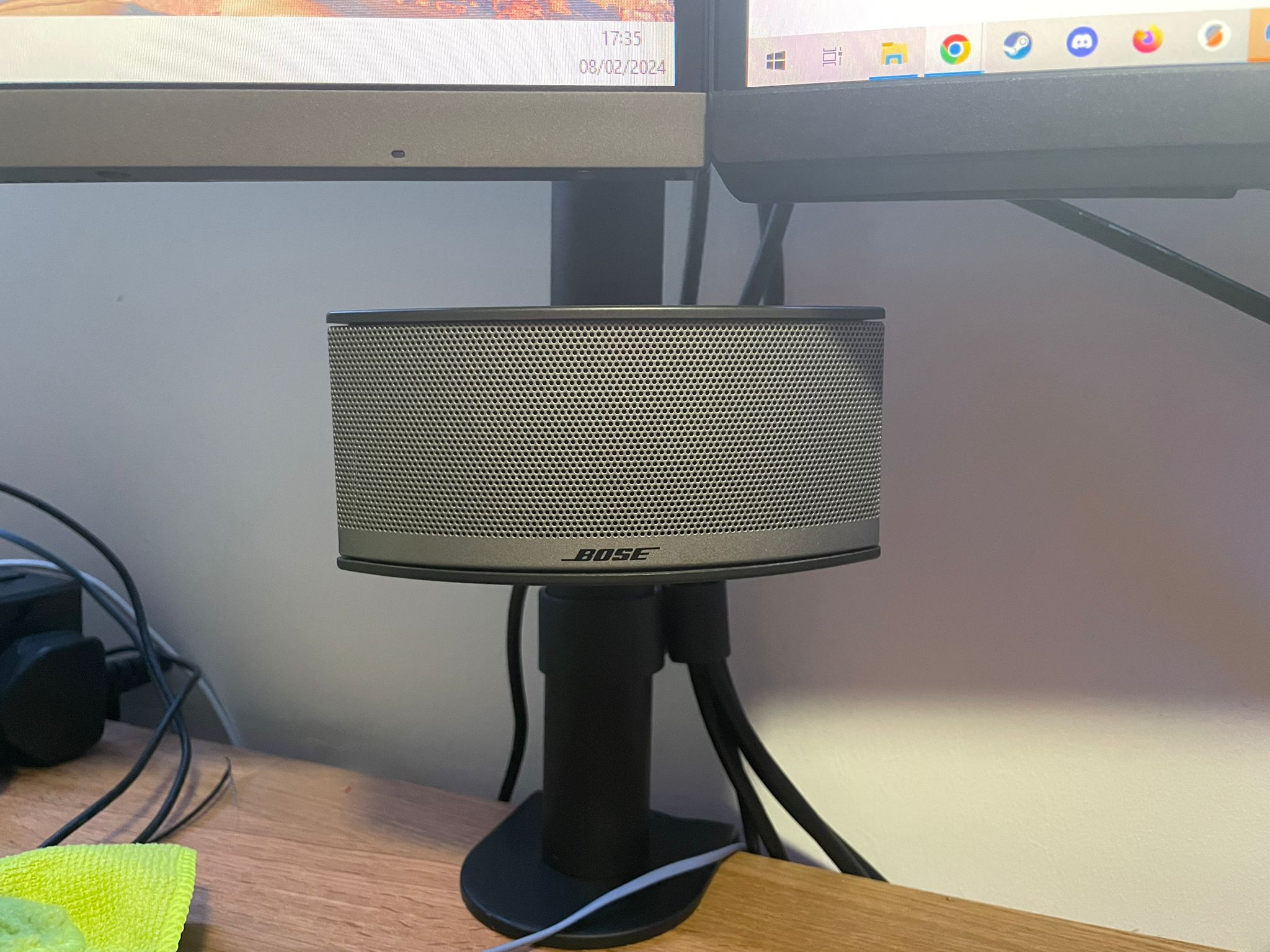

Một cái mount để bạn có thể kẹp và cố định cặp loa Bose Companion 5 lên cây của tay đỡ màn hình gắn trên bàn.

Cái này được thiết kế để sử dụng con ốc zin để gắn loa vào chân đế gốc. Mình thấy mấy cái chân đế này cao quá nên hồi đó mình xài bộ chân đế in 3D khác. Cuối cùng mình muốn nhấc mấy cái loa ra khỏi bàn để tiện dọn dẹp dây cáp nên mình đã thiết kế cái kẹp đơn giản này.

Mình in bằng PLA (Elegoo grey PLA+) và khi in nằm phẳng thì nhựa đủ dẻo để kẹp vào cây đỡ màn hình mà không cần phải tháo tay đỡ màn hình ra. Bạn nào có trải nghiệm khác thì cho mình biết dưới phần bình luận nha!

Cách lắp cái kẹp:

1. Vặn mount vào loa bằng con ốc zin. Thiết kế có rãnh và lỗ để dễ định vị ốc và tua vít.
2. Đẩy kẹp vào vị trí trên cây đỡ màn hình. Cái này được thiết kế để vừa với đường kính cây đỡ màn hình hơn 35mm một chút. Mình có hai loại tay đỡ màn hình để bàn từ hai nhà sản xuất khác nhau và cả hai đều có đường kính giống nhau, nên mình hy vọng cái này sẽ khá phổ biến.

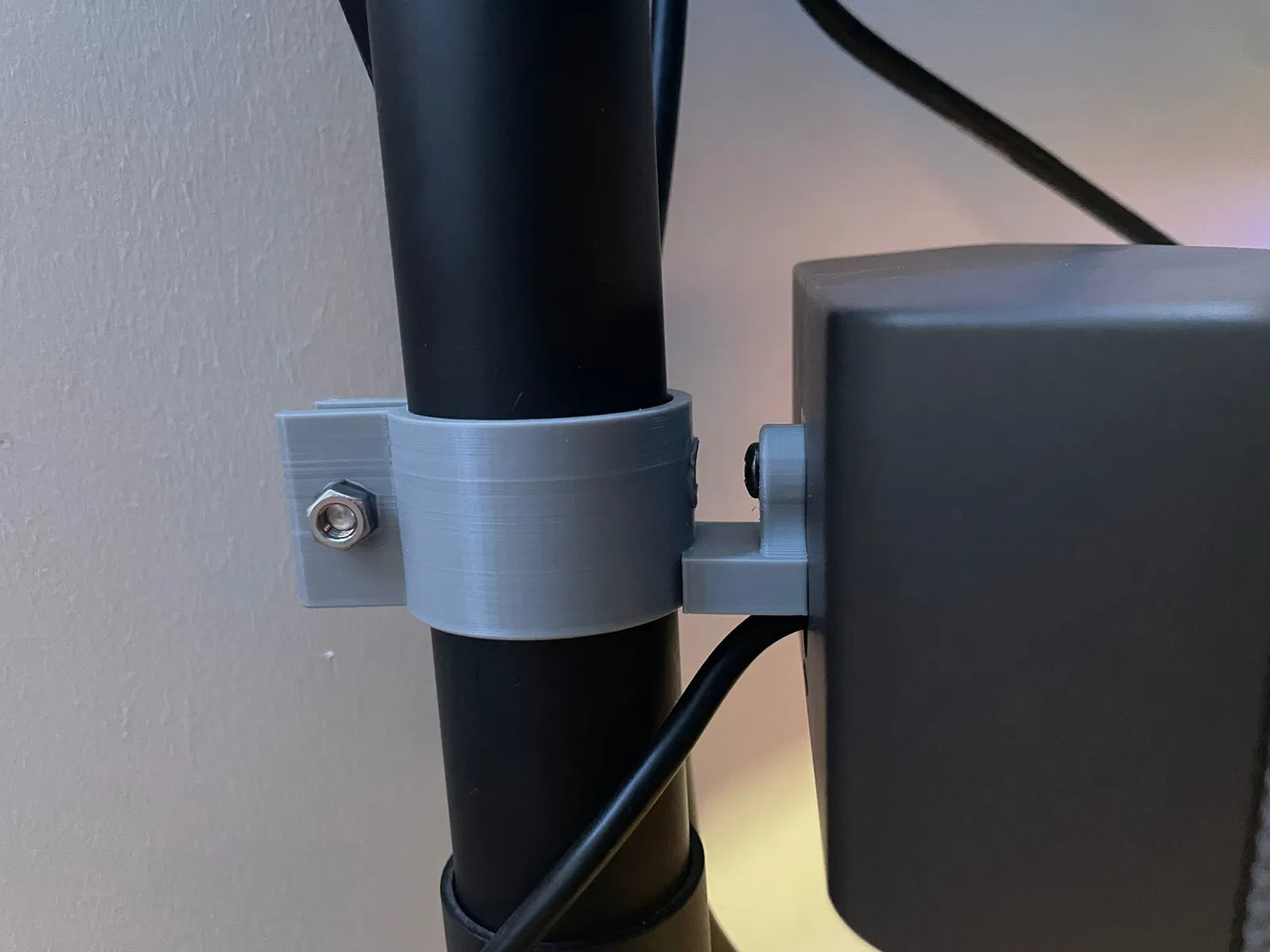

3. Sau khi mount đã kẹp vào vị trí, cố định mặt sau của kẹp bằng bu lông M5x20 và đai ốc phù hợp (bu lông dài hơn thì xài được, mà mình không chắc bạn có thể tìm được cái nào ngắn hơn nữa không).

Cho mình biết nếu nó hoạt động tốt với bạn, và nếu bạn gặp bất kỳ vấn đề gì, mình sẽ cố gắng khắc phục nếu có thể.

Thiết kế bằng Fusion360.
