Hộp Sấy XL - Hộp đựng cuộn dây khô cho cuộn 2.3 kg

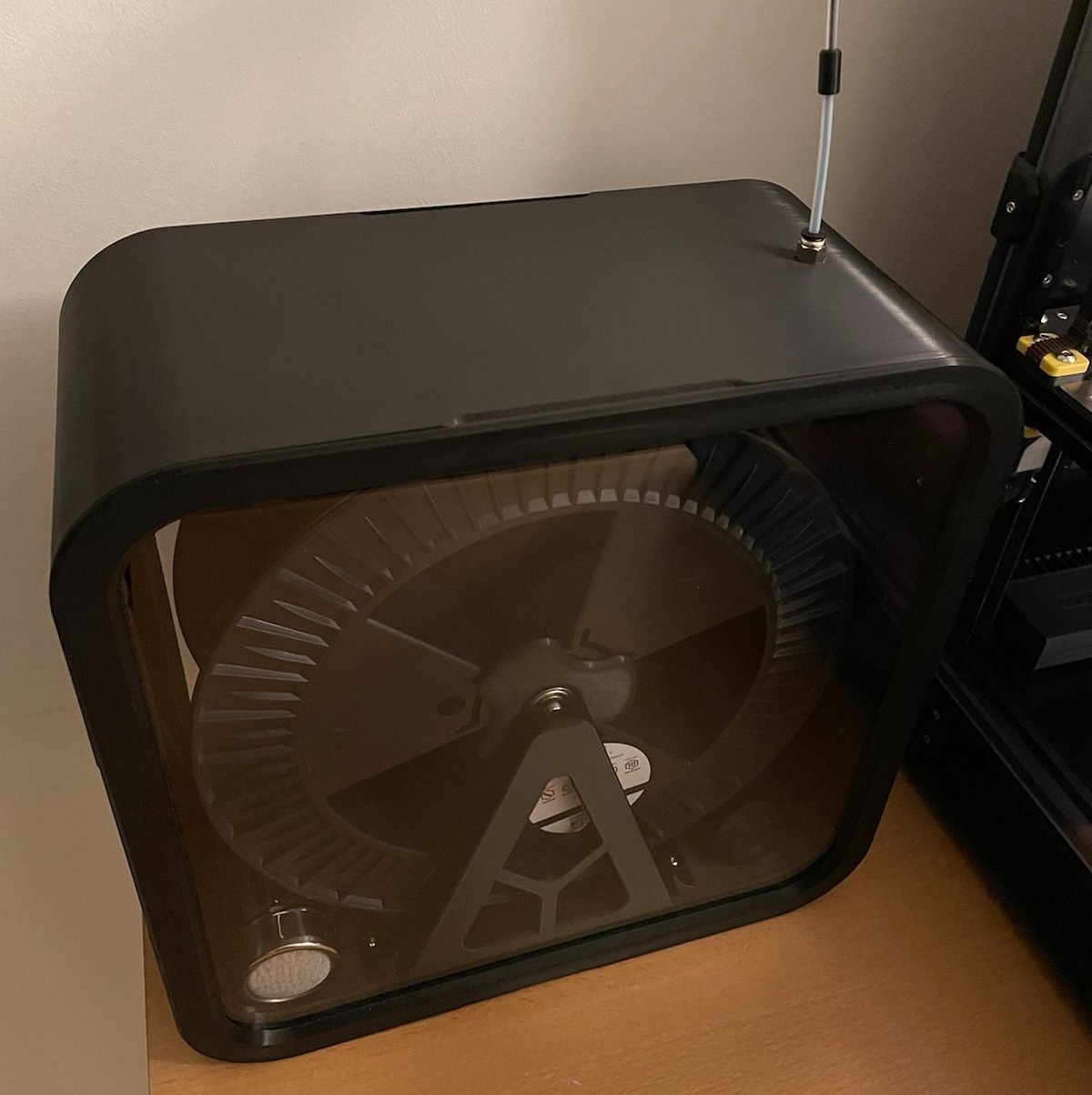

Rất khó để tìm được hộp sấy phù hợp cho các cuộn dây lớn có đường kính lên tới 30 cm. Đó là lý do tại sao tôi tự chế tạo hộp sấy này cho các cuộn dây 2,3 kg từ 3djake và formfutura, nhưng nó cũng nên phù hợp với tất cả các cuộn dây không lớn hơn 300 mm và không rộng hơn 103 mm. Hộp sấy này cũng bao gồm một trục trung tâm để gắn cuộn dây vì các cuộn dây nặng này có thể gây ra một số hiện vật có thể nhìn thấy trên vật thể in khi lăn trên vành ngoài của chúng, do trọng lượng đáng kể và các đường nối ép phun của vành cuộn dây.

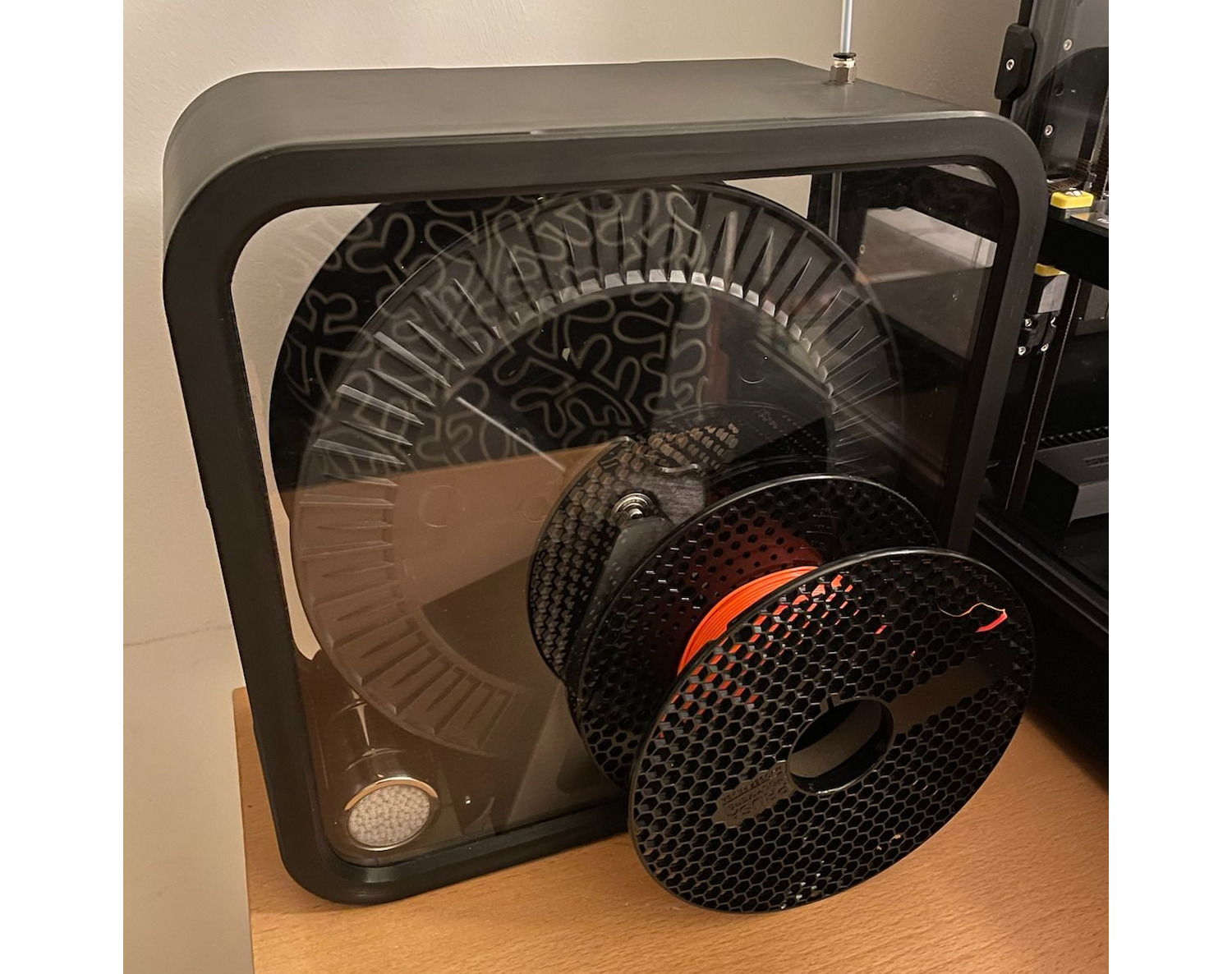

Cũng có một giá đỡ cuộn dây tùy chọn khác được bao gồm, tương thích với hộp sấy này và phù hợp với các cuộn dây có chiều rộng lên tới 118mm (và cũng có đường kính ngoài lên tới 300 mm) như một bộ phận thay thế.

"Giá đỡ cuộn dây XL" (nhấp vào liên kết) được thiết kế để sử dụng trong hộp sấy này để gắn cuộn dây. Vì thiết kế của nó một phần dựa trên Giá đỡ cuộn dây tự tua lại đa năng từ VincentGroenhuis, tôi đã tải nó lên như một tệp phối lại riêng biệt.

YÊU CẦU

Kích thước bàn in ít nhất 350 mm x 350 mm là bắt buộc để in mẫu này!

HƯỚNG DẪN

Khung và Nắp là những bộ phận rất lớn. Thêm 2 cm viền cho bộ phận khung (ít nhất là ở bên trong, nếu không thể ở bên ngoài). Chọn vật liệu ít bị cong vênh và sử dụng vỏ máy. Tôi đã sử dụng TitanX (Formfutura) cùng với bình xịt dính Dimafix để có kết quả tốt. Toàn bộ mô hình cần khoảng 2 kg sợi. Các bộ phận Nắp cần được in với vật liệu hỗ trợ, sau đó loại bỏ chúng bằng dao cắt sắc.

Các bộ phận khung và nắp chiếm gần như toàn bộ kích thước của bàn in 350mm x 350mm. Nếu bạn có đường kẻ mồi ở cạnh, bạn có thể cần di chuyển nó về phía trung tâm để tránh in đè lên nó.

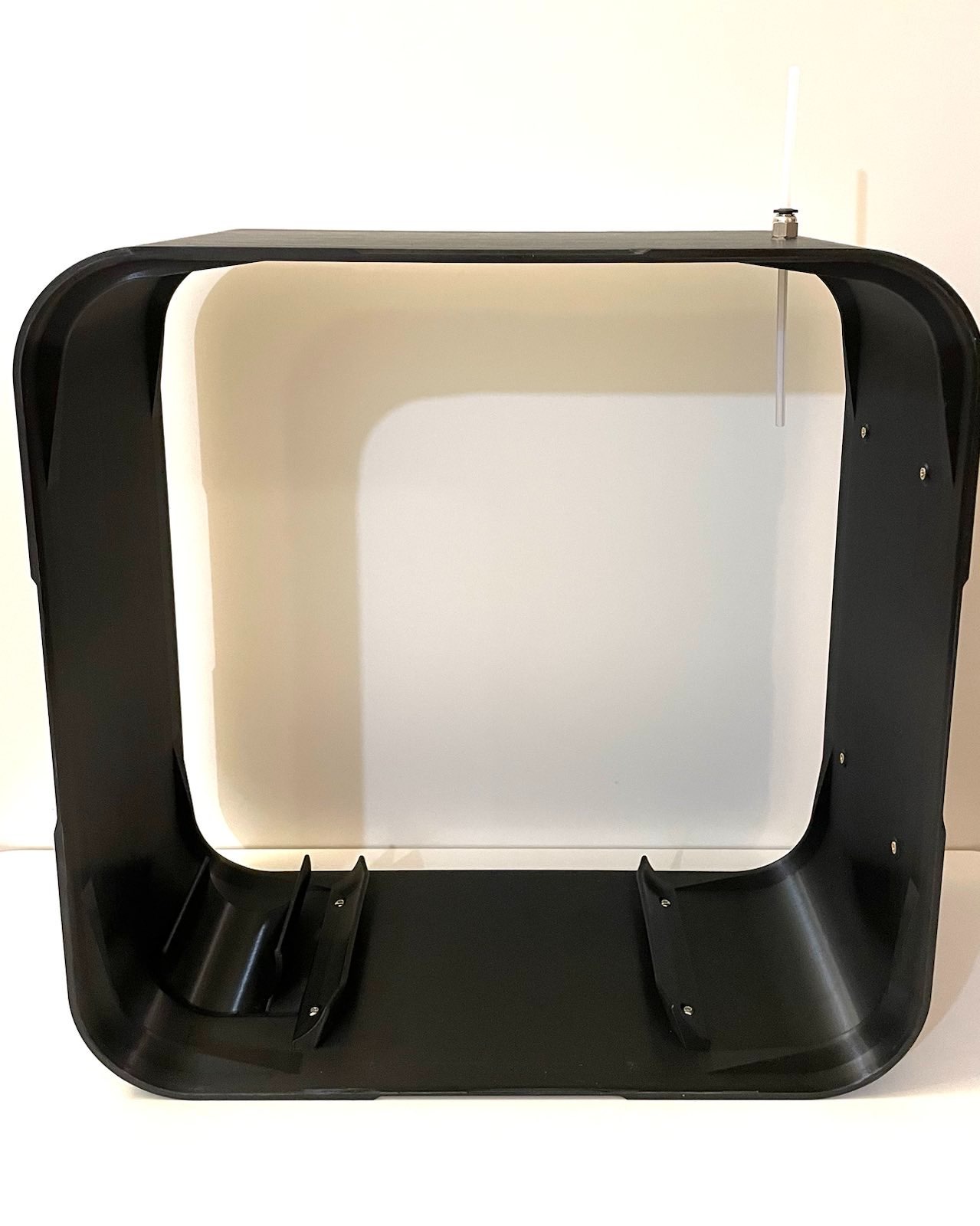

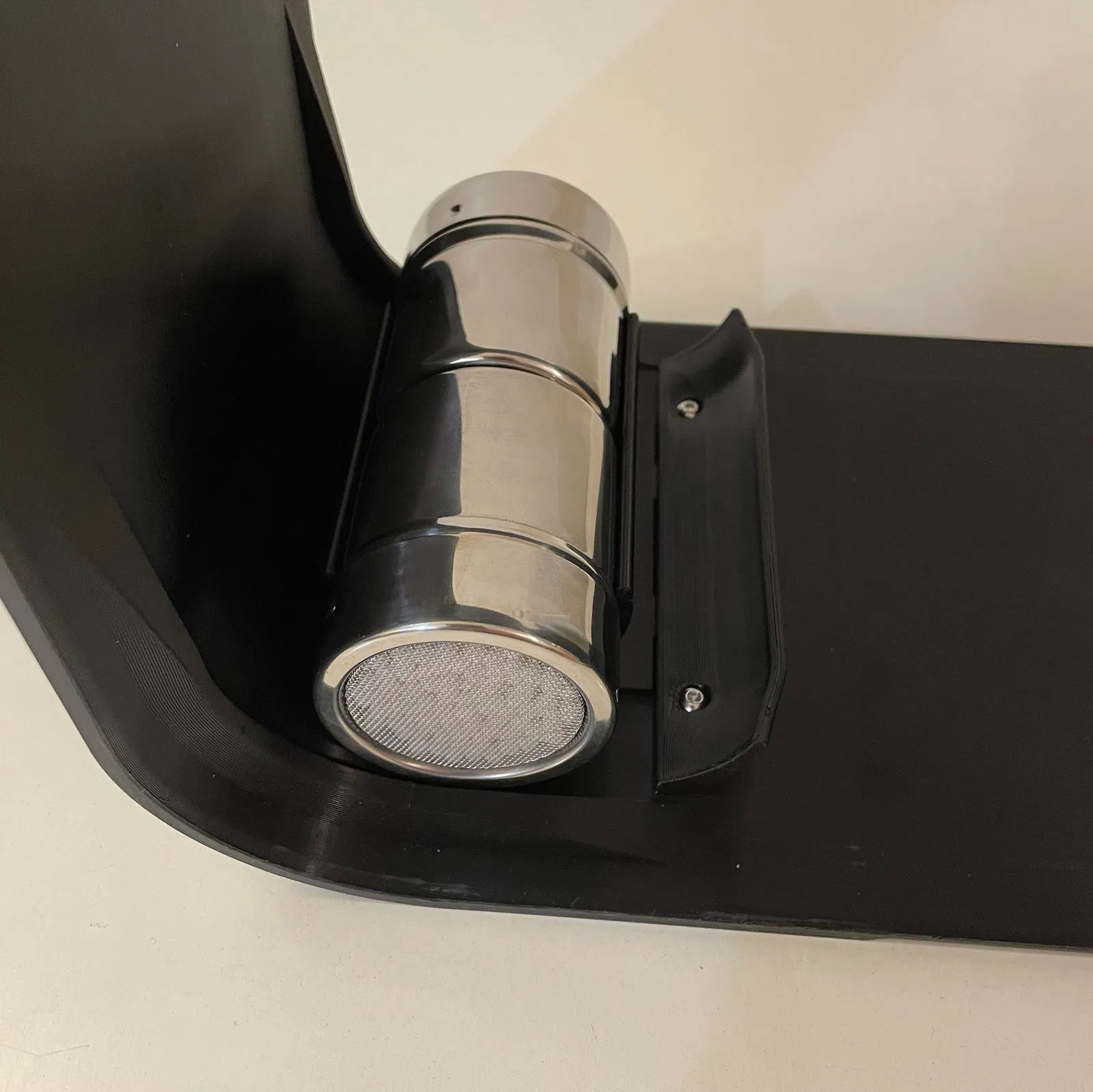

Các bộ phận chèn nhiệt cần được lắp bằng mỏ hàn (hoặc công cụ phù hợp khác) vào 8 lỗ bên trong khung. Đầu nối PC4 M10 được vặn vào một lỗ xuyên qua của khung. 2 thanh dẫn hướng được lắp bằng vít M3x6mm vào một trong hai mặt. Có thể lắp chúng theo cách mà đầu nối hướng sang bên hoặc hướng lên, tùy theo sở thích. Nếu sử dụng hộp hút ẩm alumina từ Slice engineering, bạn có thể thay thế một trong hai thanh dẫn hướng bằng hai bộ phận tùy chọn hoạt động như thanh dẫn hướng và giá đỡ cho hai hộp. Các hộp được lắp như sau:

Các tấm cắt tùy chỉnh được dán vào các bộ phận nắp và băng keo xốp cắt rộng 5mm được lắp vào rãnh bên của các bộ phận nắp.

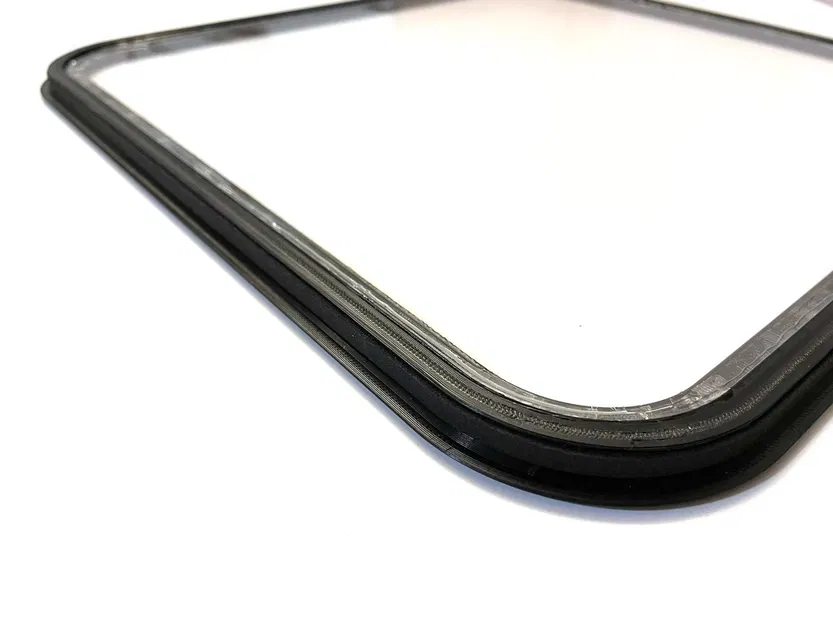

Đặc biệt trong lần đầu tiên lắp các tấm cửa sổ sẽ hơi khó khăn. Lắp từng bước với lực đều ở tất cả các mặt. Cách dễ nhất là đặt tấm cửa sổ phẳng trên bàn và từ từ đặt khung thẳng lên tấm cửa sổ. Đảm bảo nó vừa vặn và đóng hoàn toàn. Sau khi để qua đêm, lớp xốp sẽ nhô ra tương tự ở tất cả các mặt khi tháo tấm cửa sổ ra.

Giá đỡ cuộn dây được thiết kế cho Hộp sấy này có thể được tìm thấy ở đây. In các bộ phận giá đỡ cuộn dây A, B, C và D và tiếp tục với các hướng dẫn bên dưới.

Ép chặt hai vòng bi vào Bộ phận A (cả hai mặt). Lắp ống kim loại dài 120mm và cố định bằng 2x bộ phận D bằng cách ép các vòng này lên ống ở cả hai mặt, để lại chiều dài ống nhô ra như nhau ở cả hai bên.

Trước khi lắp cuộn dây, hãy lấy giá đỡ cuộn dây ra khỏi hộp sấy và gắn trục vào cuộn dây:

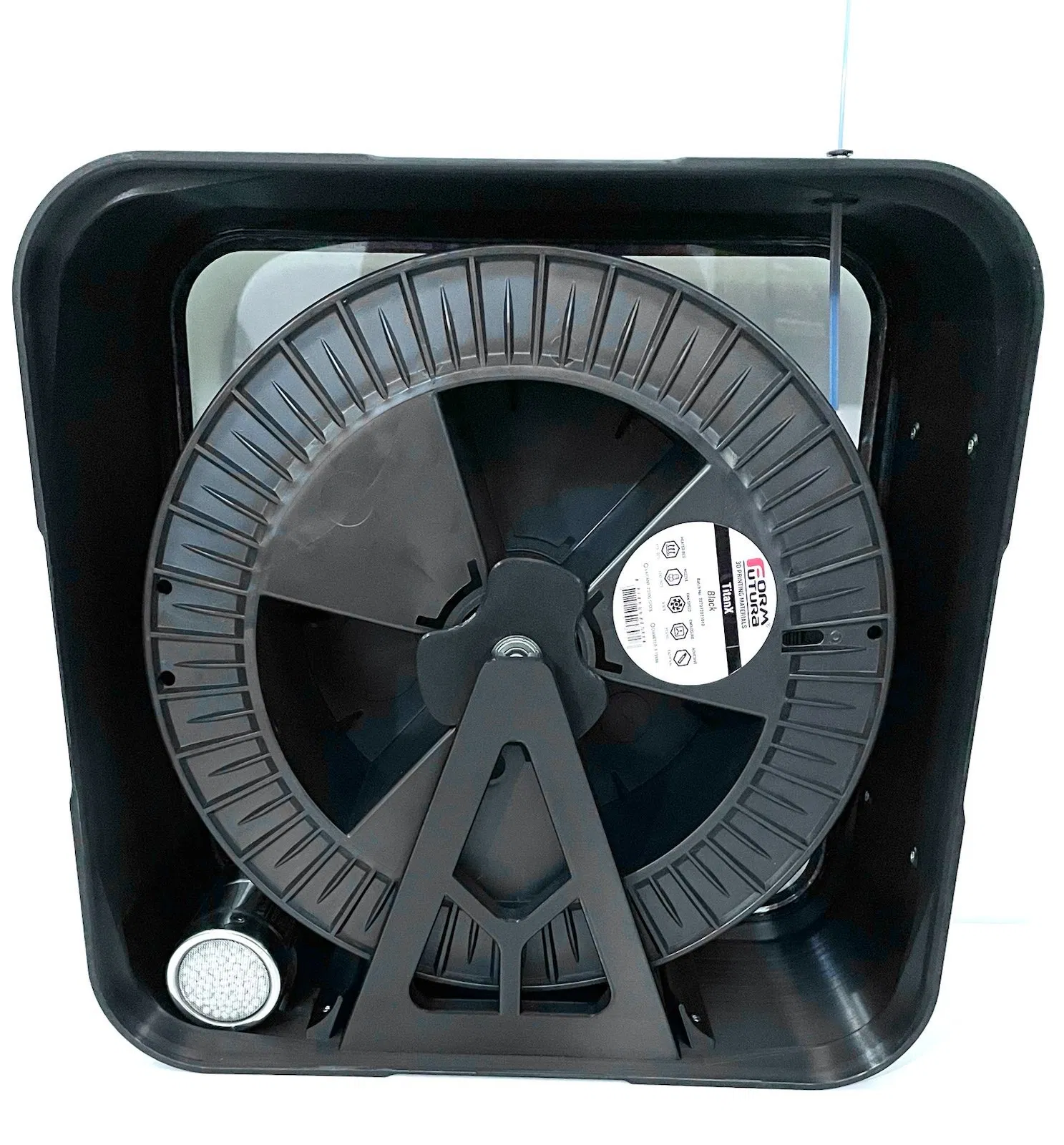

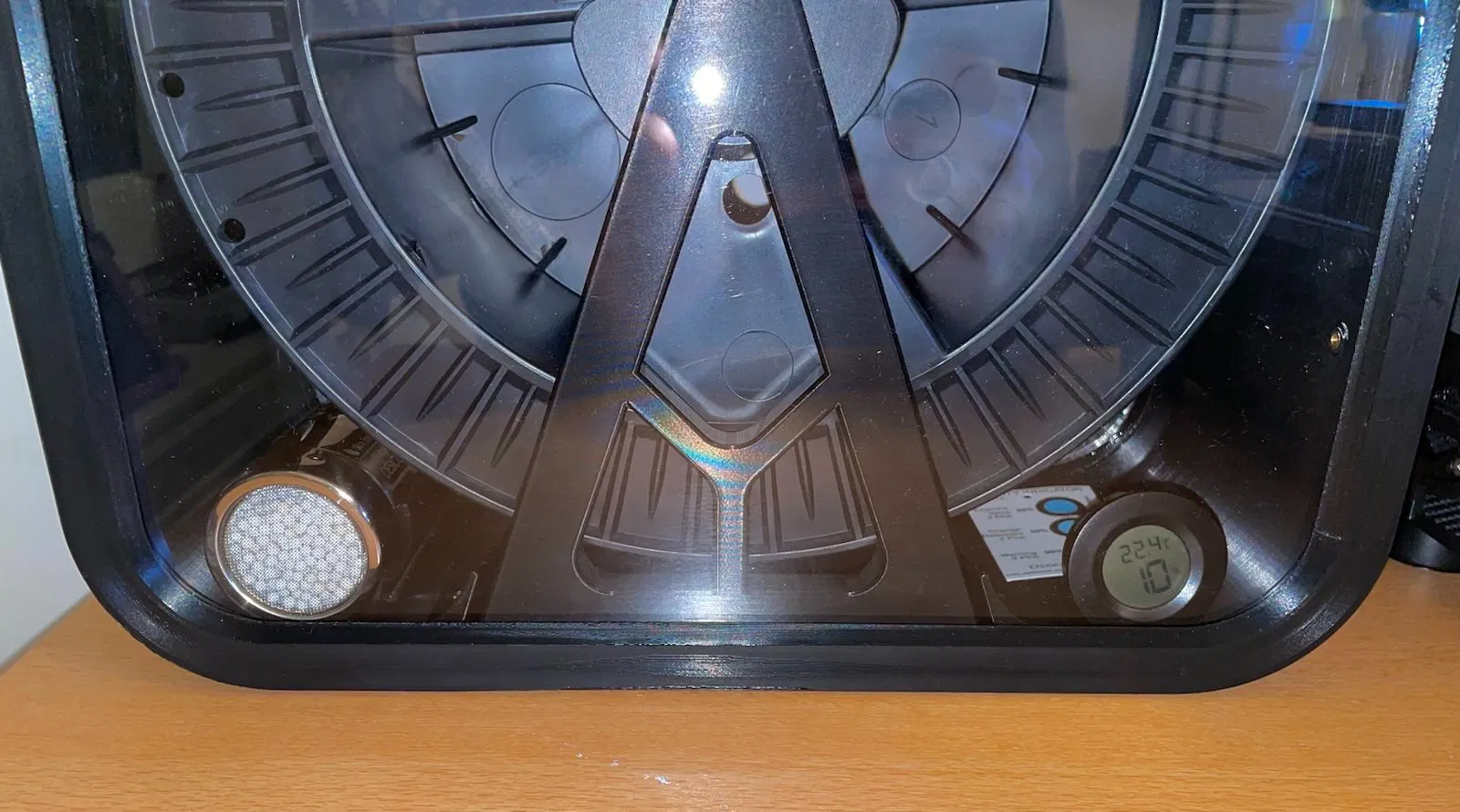

Đảm bảo lắp cuộn dây tập trung vào trục bằng cách vặn bộ phận B vào Bộ phận A với cuộn dây ở giữa cho đến khi cố định. Sau đó, cuộn dây có trục đã lắp có thể được thả vào giá đỡ cuộn dây bên ngoài hộp. Lắp chất hút ẩm nếu chưa có trong hộp và trượt giá đỡ cuộn dây cùng với cuộn dây đã lắp vào lại hộp, như hình bên dưới. Lắp sợi dây vào ống PTFE để kéo nó qua lối ra của hộp sấy và sau đó đóng các tấm cửa sổ lại. Đảm bảo các tấm nằm phẳng với khung hộp ở tất cả các mặt.

DANH SÁCH VẬT LIỆU (BOM)

• 2x tấm acrylic cắt tùy chỉnh dày 5 mm (tệp dxf có trong phần tệp), có thể đặt hàng bằng cách tải tệp dxf lên ví dụ từ https://kunststoffplattenonline.de/

3m băng xốp EPDM hoặc Neoprone có keo một mặt, chiều cao: 5mm

Băng keo xốp cần được cắt thành chiều rộng 5 mm bằng dao cắt và chiều dài 2x140 cm. Bao gồm thêm một vài cm. Băng sẽ được cắt theo chiều dài chính xác khi lắp đặt.


• 4x vít M3x6mm (ISO 7380-1 hoặc DIN912)

• 8x bộ chèn nhiệt M3x5x4mm (kiểu Voron) (ví dụ: https://cnckitchen.store/products/made-for-voron-gewindeeinsatz-threaded-insert-m3x5x4-100-stk-pcs)

• 1x đầu nối PC4 M10 cho ống PTFE (ví dụ: https://www.amazon.de/gp/product/B07MBGQYT9)

• Ống PTFE ID=2mm/2.5mm, OD=4mm

• Keo

• Mỏ hàn (cho bộ chèn nhiệt)

• 500g chất hút ẩm silica gel dạng túi HOẶC

• 2x hộp Alumina từ Slice Engineering, sử dụng các bộ phận lắp tùy chọn đi kèm trong danh sách tệp (https://www.3djake.com/slice-engineering/filament-desiccant)

  Các bộ phận cần cho giá đỡ cuộn dây

• 2x vòng bi 608 2Z (giống như trong bộ Prusa MMU2, làm phụ tùng thay thế từ Prusa hoặc ví dụ: https://www.conrad.at/de/p/ubc-bearing-608-2z-rillenkugellager-radial-bohrungs-o-8-mm-aussen-durchmesser-22-mm-drehzahl-max-30000-u-min-198515.html)

• 1x ống kim loại OD=8mm, chiều dài=120mm (giống như trong bộ Prusa MMU2, hoặc từ cửa hàng kim khí, cắt theo chiều dài), đối với giá đỡ cuộn dây thay thế cho cuộn dây rộng hơn, chiều dài ống cần là 139 mm.
