Thang cuốn mini để bàn

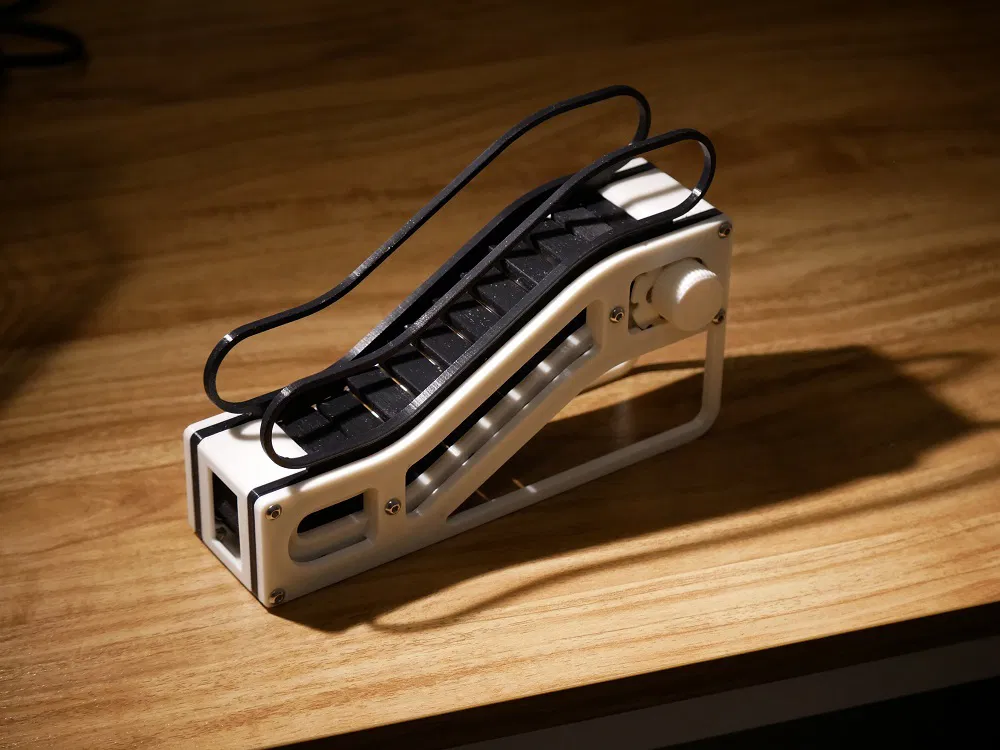

Thiết kế này đã được cập nhật! Xem phiên bản cải tiến tại đây: /3d-model/mo-hinh-thang-may-chuc-nang-redux Phiên bản lắp ráp hoàn chỉnh của phiên bản cập nhật có sẵn tại cửa hàng Etsy của tôi: https://etsy.com/shop/AYMakes ### Tổng quan Mô hình thang cuốn mini, hoạt động được. Quay bằng núm vặn ở phía trên bên phải. Có phiên bản dùng động cơ tại đây: File Fusion mới nhất: https://a360.co/3JnNqV1 Cập nhật ngày 12/5/22: Đã sửa đổi hướng dẫn để (hy vọng) dễ lắp ráp hơn Cập nhật ngày 20/4/22: Điều chỉnh các tấm cuối để giảm nứt và tăng khoảng trống cho bậc thang ### Bộ phận không in * 13 bu lông M3x12mm

• 12 đai ốc M3 ### Bộ phận in In 64 mắt xích, 32 bậc thang và 2 tấm cuối. In 1 của mỗi bộ phận còn lại. Điều quan trọng là máy in của bạn phải được cân chỉnh tốt và phẳng trước khi in các bộ phận này. Đặc biệt là các bậc thang rất nhạy cảm với việc cân bằng mặt bàn/độ bám dính. Bạn sẽ muốn lớp đầu tiên chỉ ép nhẹ vừa đủ để ngăn ngừa cong vênh; bất kỳ sự ép quá đà hoặc chân voi nào cũng sẽ ngăn các bậc thang hoạt động trơn tru. Tôi khuyên bạn nên áp dụng một số bù chân voi trong slicer để đảm bảo lớp đầu tiên có chiều rộng tương tự như các lớp khác. Nó cũng có thể hữu ích nếu bạn dùng dụng cụ vát mép để làm sạch các thanh dẫn đường ray cho mọi thứ được trơn tru. Ngoài ra, một ít keo nóng hoặc keo siêu dính trên các đai ốc sẽ giúp ngăn chúng rơi ra khỏi ổ cắm. ### Lắp ráp Phần này khá khó. Tôi đã lắp ráp theo thứ tự sau: 1. Bắt đầu với phía bên phải, đặt thanh dẫn bên ngoài bên phải lên bề mặt làm việc của bạn.

2. Cố định thanh dẫn đường ray bên phải vào thanh dẫn bên ngoài bên phải bằng 2 bu lông và đai ốc.
3. Đặt thanh dẫn trung gian tay vịn bên phải lên trên thanh dẫn bên ngoài bên phải. Thanh dẫn đường ray bên phải nên ở giữa, tạo thành một đường đôi cho các bậc thang di chuyển. Lúc này, tôi đã gắn thanh dẫn tay vịn vào thanh dẫn bên ngoài bằng cách bắt bu lông vào mỗi góc trong 4 góc, để việc lắp ráp dễ dàng hơn. Lưu ý rằng các bu lông này sẽ phải được tháo ra khi lắp các tấm cuối.

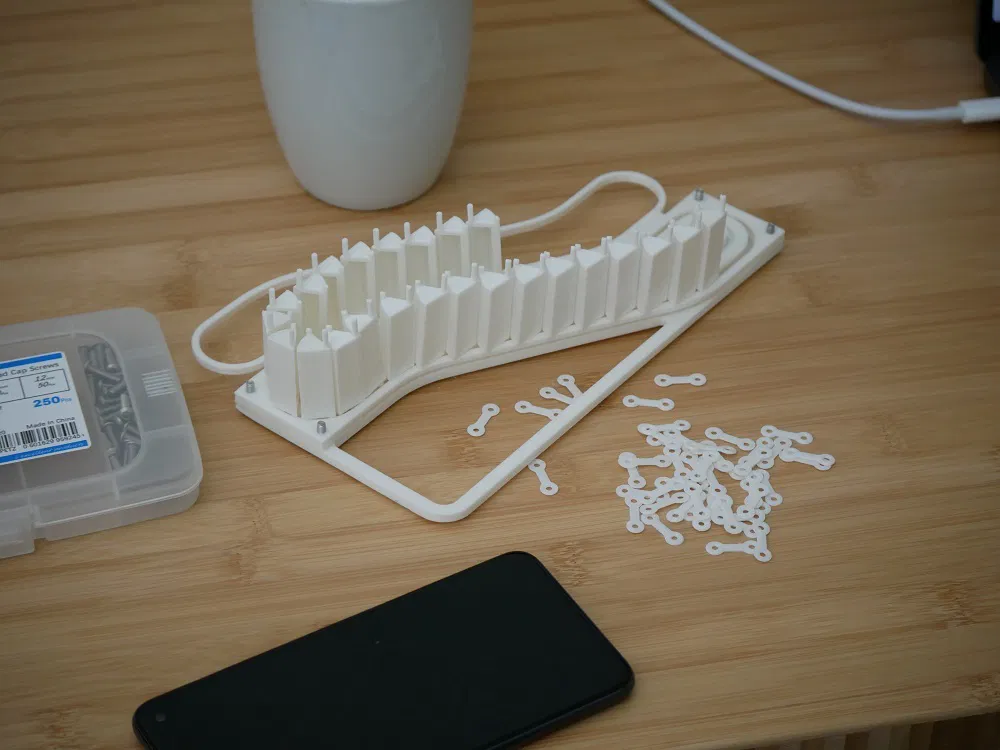

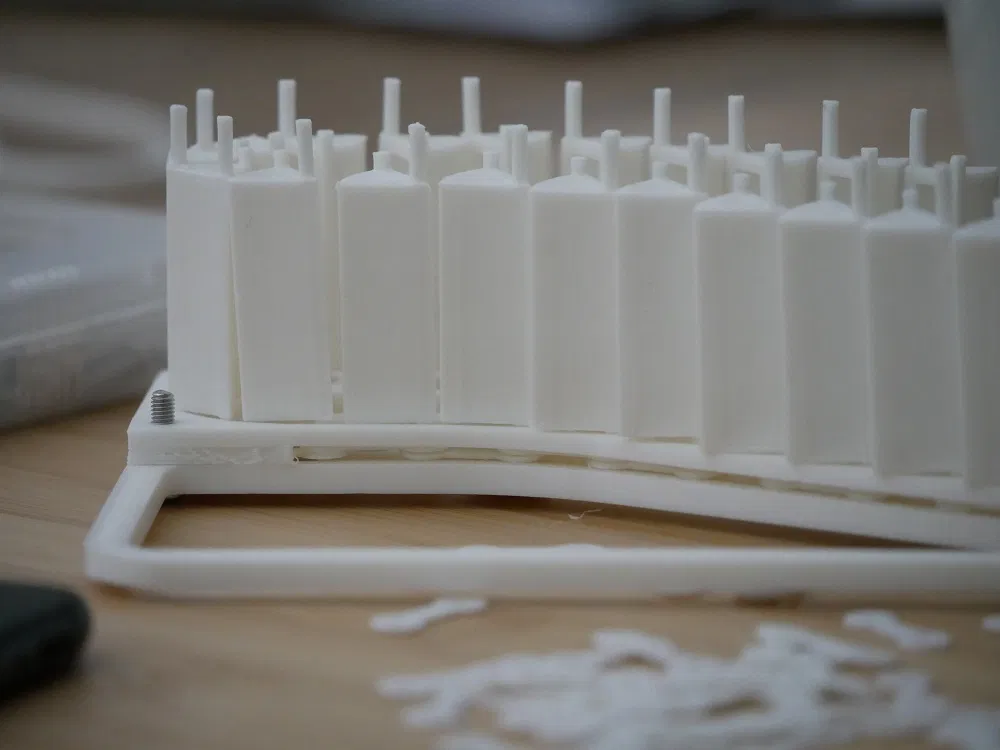

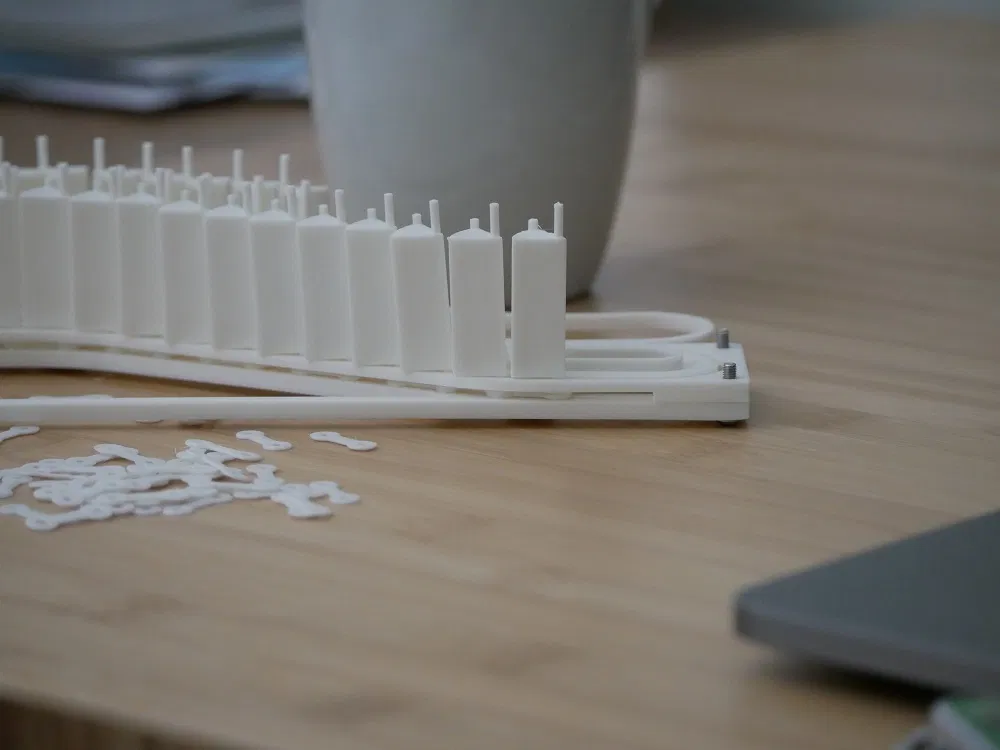

4. Với các bộ phận bên phải đã lắp ráp, sẽ có 2 rãnh hiển thị. Đặt các bậc thang vào sao cho chốt dài hơn nằm trong rãnh ngoài và chốt ngắn hơn nằm trong rãnh trong. Khi hoàn thành, mặt trên và mặt dưới sẽ trông giống như một cầu thang.
5. Bây giờ, lấy thanh dẫn đường ray bên trái và đặt nó lên trên vòng dây xích các bậc thang (mặt không phẳng nên hướng về phía các bậc thang). Đảm bảo các chốt bên trong (ngắn hơn) khớp đúng vào rãnh bên trong trên thanh dẫn đường ray bên trái. Bạn có thể phải đẩy vào từng bậc thang để thanh dẫn đường ray hạ xuống hoàn toàn.
6. Đặt thanh dẫn tay vịn bên trái lên trên vòng dây xích các bậc thang. Các chốt bên ngoài (dài hơn) của bậc thang bây giờ sẽ được kẹp giữa thanh dẫn đường ray và thanh dẫn tay vịn.

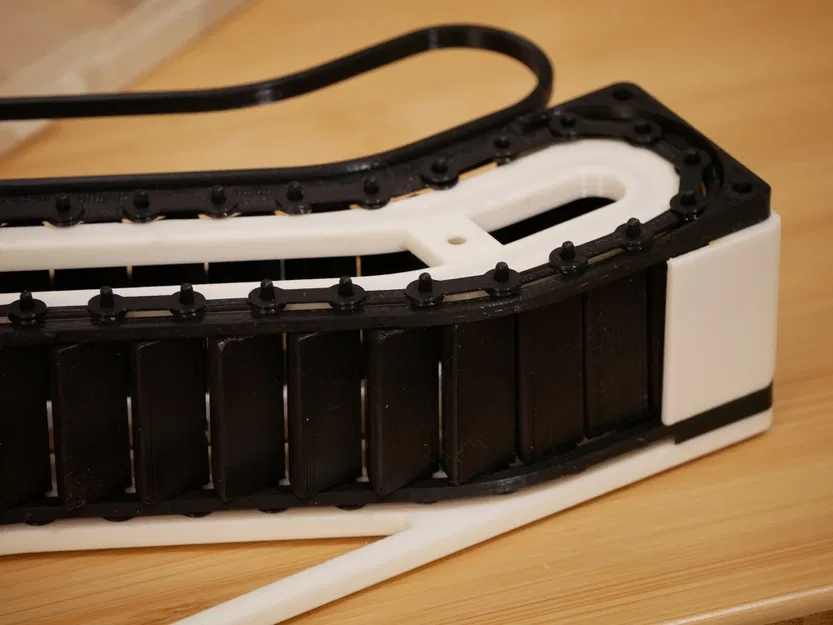

7. Bắt đầu đặt các mắt xích vào các chốt, theo một mô hình xen kẽ. Đầu tiên, nối các cặp bậc thang với nhau bằng các mắt xích (tạo thành 16 cặp bậc thang), sau đó nối các cặp đó lại với nhau. Tất cả các bậc thang bây giờ sẽ được kết nối bởi các mắt xích.

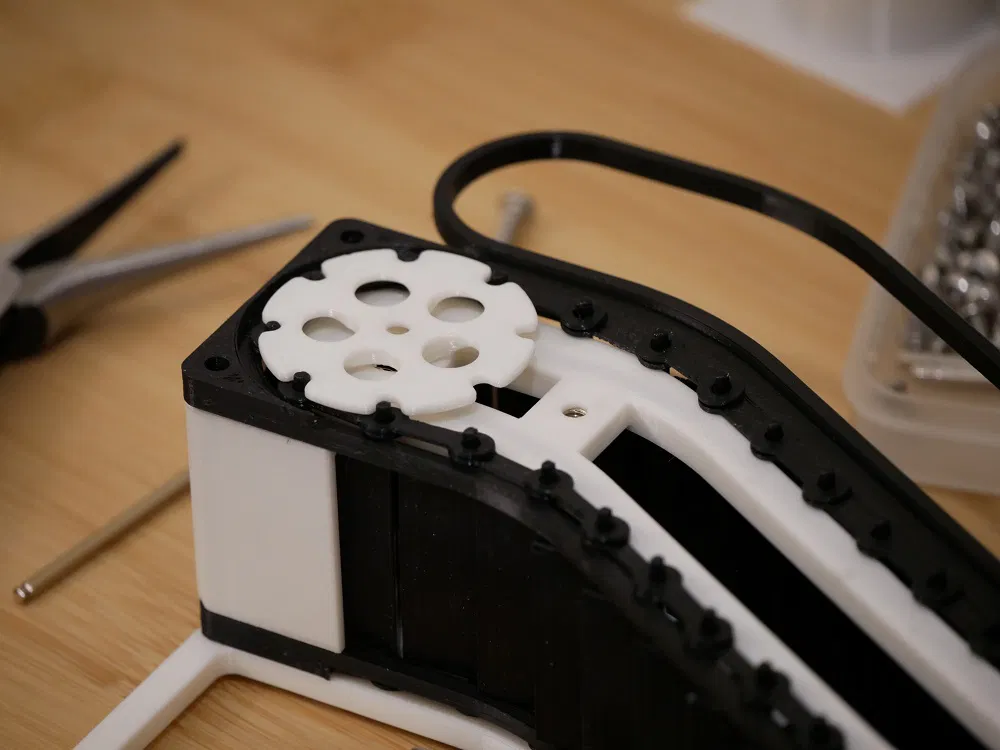

8. Sau khi tất cả các mắt xích bên trái được lắp đặt, đặt bánh răng không dẫn động vào vị trí ở trên cùng bên trái, với mặt phẳng của nó hướng ra xa các bậc thang.

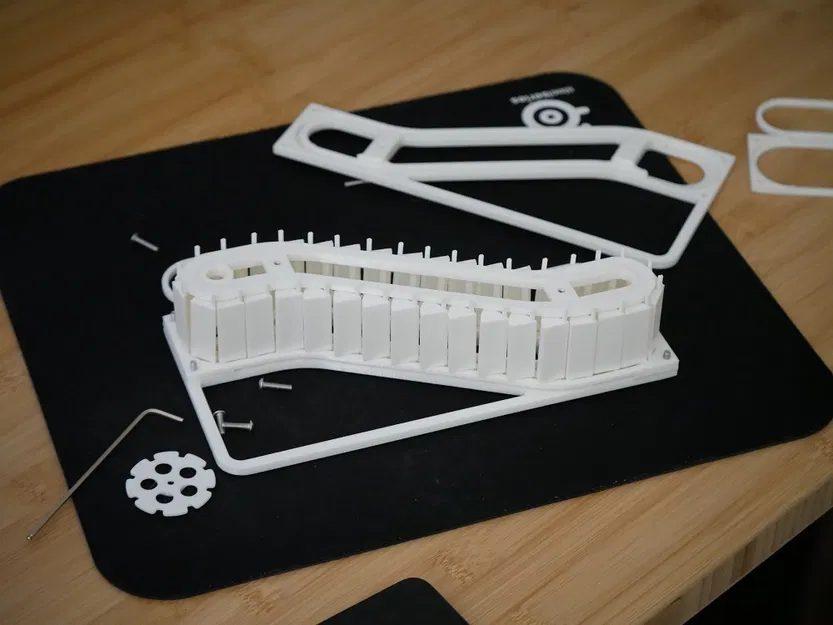

9. Đặt thanh dẫn bên ngoài bên trái lên trên bộ phận lắp ráp hiện có, đảm bảo rằng các chốt dài hơn trên bậc thang đi vào rãnh đã cắt trên thanh dẫn bên ngoài bên trái.
10. Gắn thanh dẫn bên ngoài bên trái vào thanh dẫn đường ray bên trái bằng 2 bu lông và đai ốc.
11. Cẩn thận lật toàn bộ bộ phận lắp ráp lại để mặt bên phải hướng lên trên.
12. Tháo các bu lông ở phía bên phải và tháo thanh dẫn đường ray bên ngoài bên phải.
13. Bây giờ hãy lắp đặt tất cả các mắt xích ở phía này, theo cách tương tự như bạn đã làm ở bước 7.

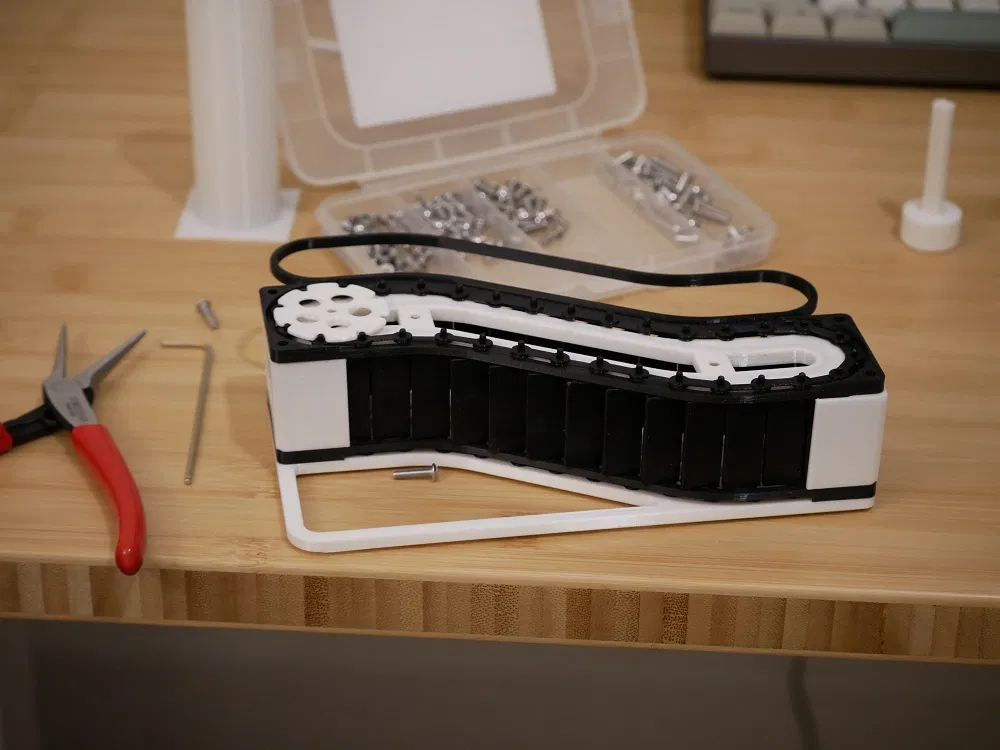

14. Lắp đặt bánh răng dẫn động. Đảm bảo rằng nó được xoay sao cho các mặt phẳng trên lỗ trục thẳng hàng với bánh răng ở phía bên kia.
15. Lắp lại thanh dẫn bên ngoài bên phải và bắt bu lông vào thanh dẫn đường ray bên phải.
16. Đặt toàn bộ bộ phận thẳng đứng và đặt một tấm cuối vào giữa các tấm tay vịn, và bắt bu lông chúng lại với nhau bằng 4 bu lông+đai ốc. Làm tương tự với tấm cuối kia.
17. Luồn trục bánh răng qua các bánh răng từ phía bên phải. Đảm bảo nó đi hết chiều dài để khớp vào bánh răng không dẫn động ở trên cùng bên trái. Cố định bằng một bu lông ở phía bên trái. Nếu có thời gian, tôi sẽ đăng hướng dẫn chi tiết hơn kèm theo hình ảnh về cách lắp ráp cái này. ### Cài đặt in Máy in: FuseBox3 Rafts: Không Supports: Không Resolution: 0.15 hoặc thấp hơn Infill: 10% hoặc cao hơn Filament: Bất kỳ loại PLA nào, các loại khác như PETG có thể cũng hoạt động. Bất kỳ Category: Buildings & Structures
