Mô hình điều chỉnh dây umbilical cho máy in Voron V2.4

Đây là ý kiến của tôi về việc sửa đổi dây curoa cho máy in Voron V2.4. Nó có thiết kế sạch sẽ, dễ lắp đặt và mọi thứ được ghép lại với nhau bằng ốc vít M3 và M5.

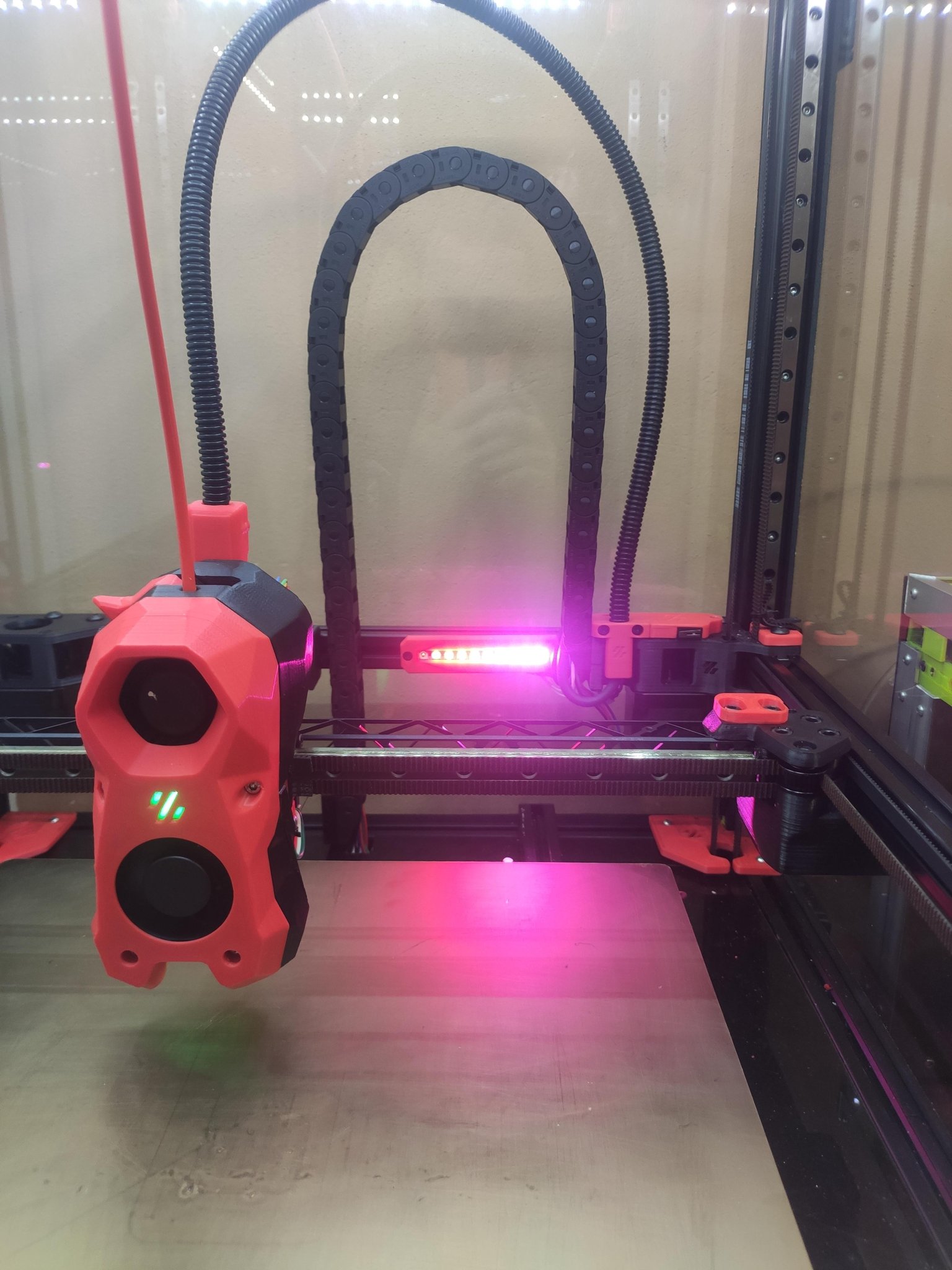

In với cài đặt tiêu chuẩn của Voron, các bộ phận được đặt ở đúng hướng để in và cho cáp đường kính 10mm hoặc ống gợn sóng.

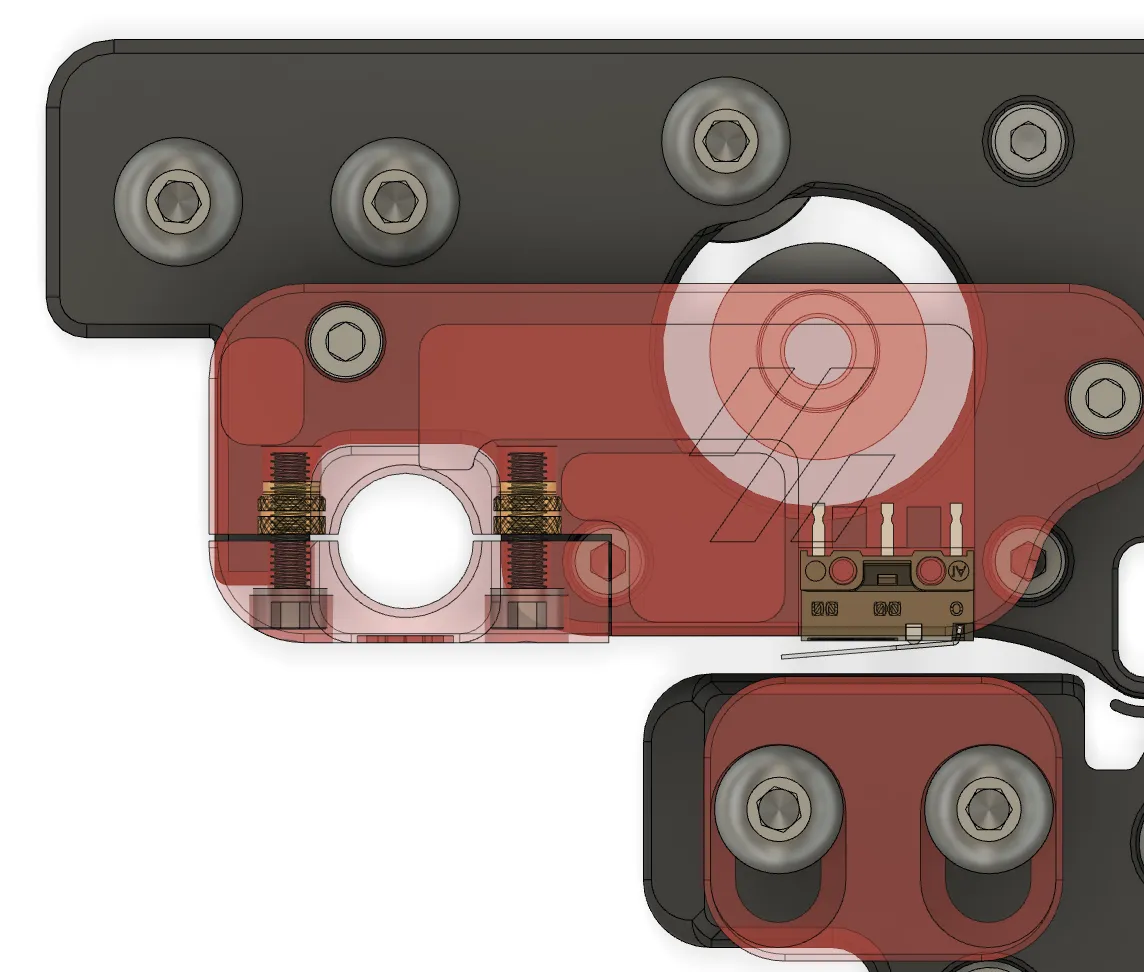

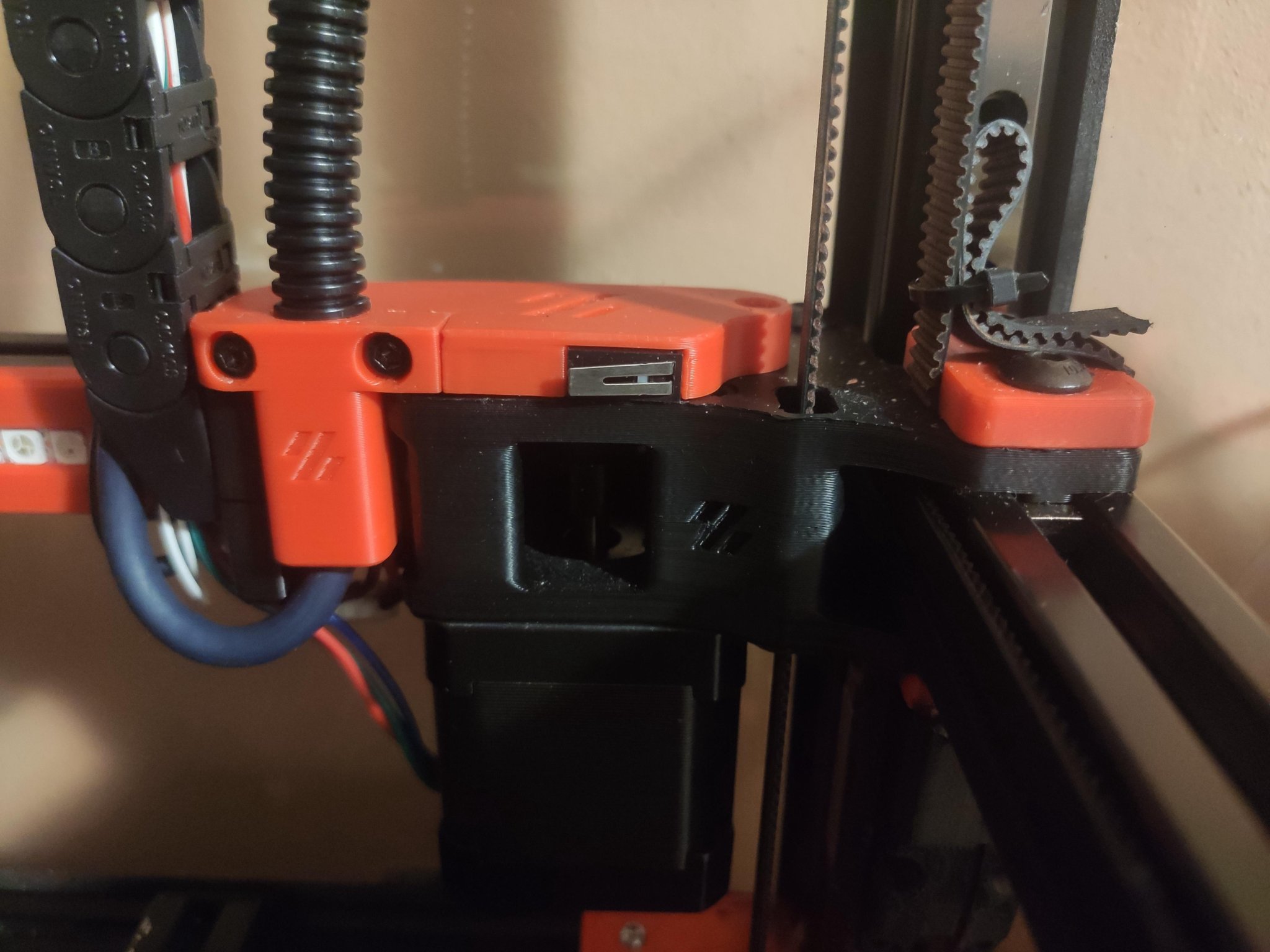

Bên trong Thân Chính có không gian đủ lớn để vừa với đầu nối JST PH2.0 3 chân để dễ dàng ngắt kết nối công tắc endstop.

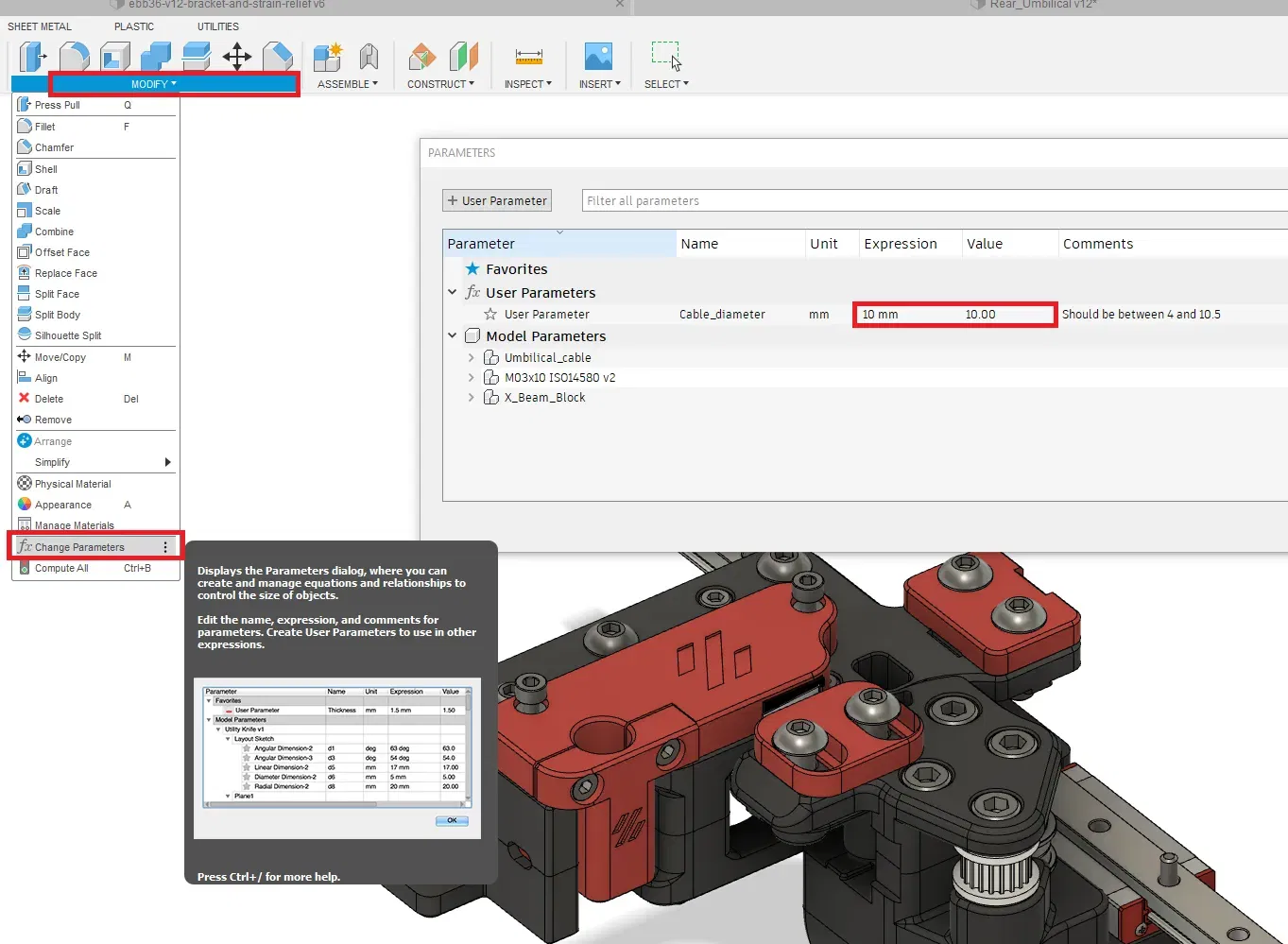

Nếu bạn cần đường kính khác, vui lòng tùy chỉnh tệp này bằng Fusion 360 và sử dụng “thay đổi tham số” (xem ảnh chụp màn hình).

Trước khi bật nguồn máy in, hãy chắc chắn rằng bạn đã lắp đặt Bumper Y vào đúng phần của khung. Thiết lập nó để kích hoạt công tắc endstop trước khi kết thúc hành trình Y. Sau đó kiểm tra chức năng endstop bằng cách di chuyển khung bằng tay.

Phần cứng cần thiết:

4x ốc vít M3x8mm BHCS hoặc SHCS

2x ốc vít M5x8mm BHCS hoặc SHCS

2x Chèn Ren M3 (M3x5x4, tiêu chuẩn Voron)

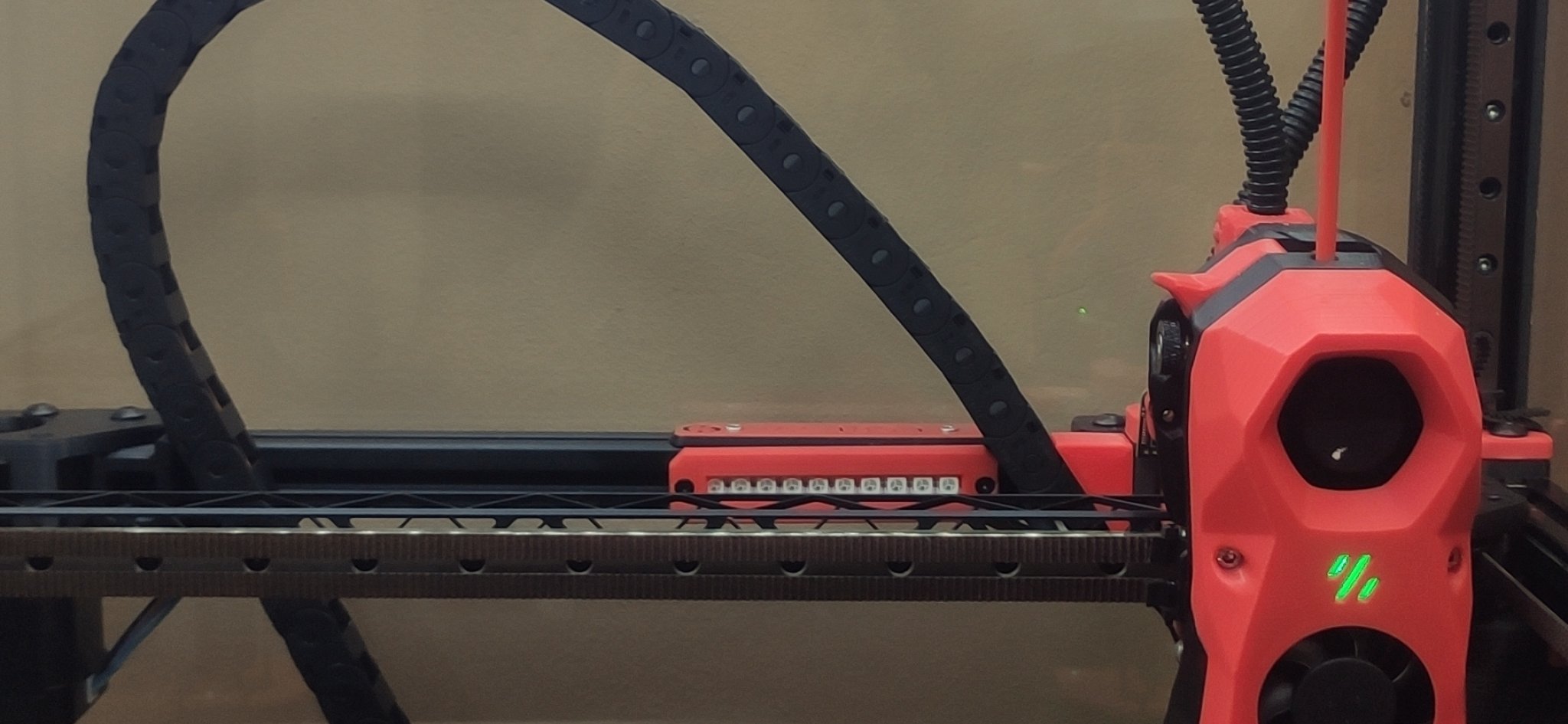

Chỉnh sửa 2023/03/26: Đã thêm khối nghiêng xích. Đây là một cách sửa chữa nhanh chóng và tạm thời cho các vấn đề với cáp curoa bị mắc kẹt phía sau xích cáp Z. Khối này được thiết kế để in 2 bản để nghiêng toàn bộ xích Z sang trái. Cũng di chuyển chặn xích Z gốc càng xa sang trái càng tốt.

Phần cứng tùy chọn cho khối nghiêng xích:

2x ốc vít M3x8mm BHCS hoặc SHCS

2x Chèn Ren M3 (M3x5x4, tiêu chuẩn Voron)
