Lồng Kính Prusa XL

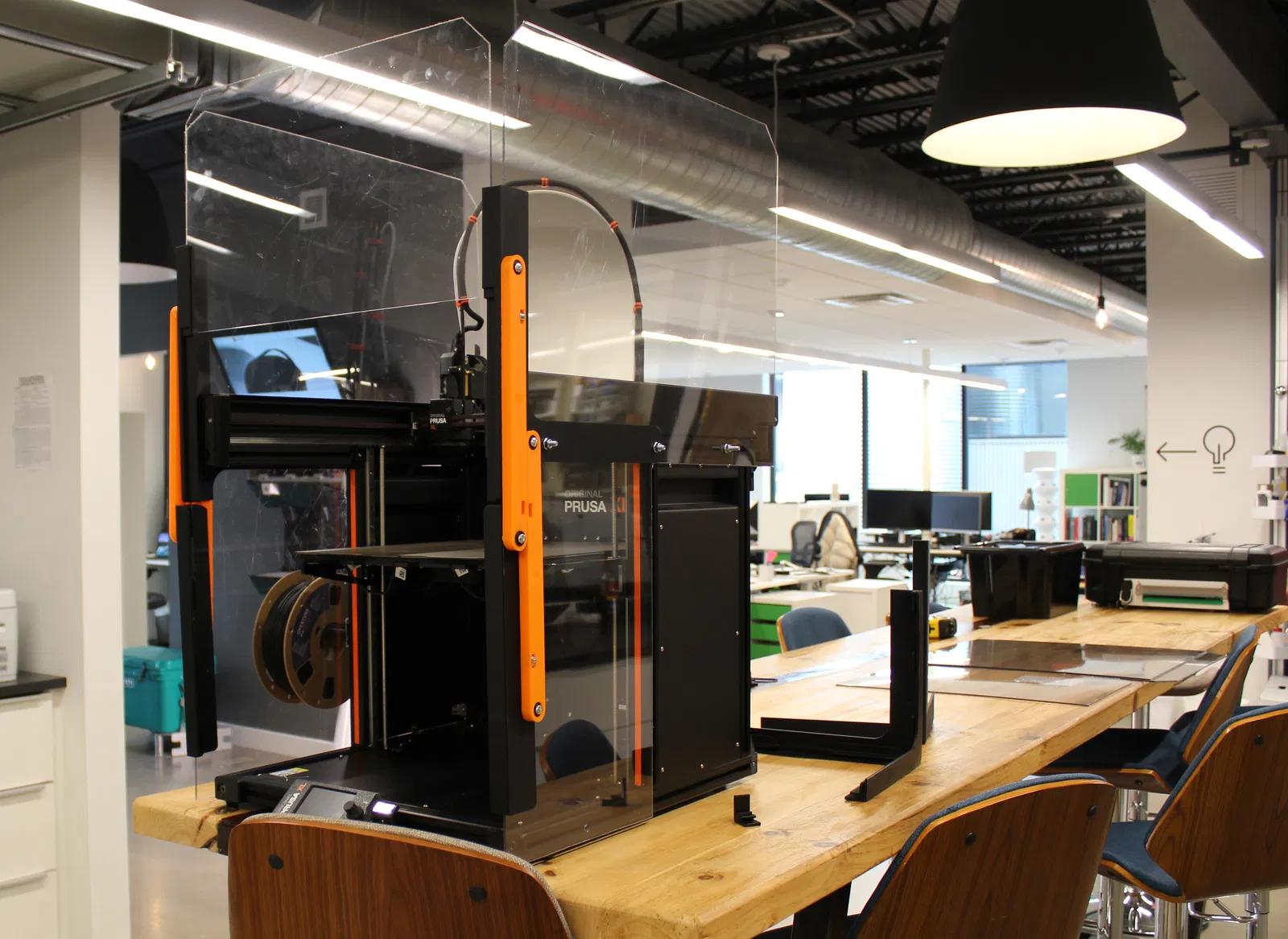

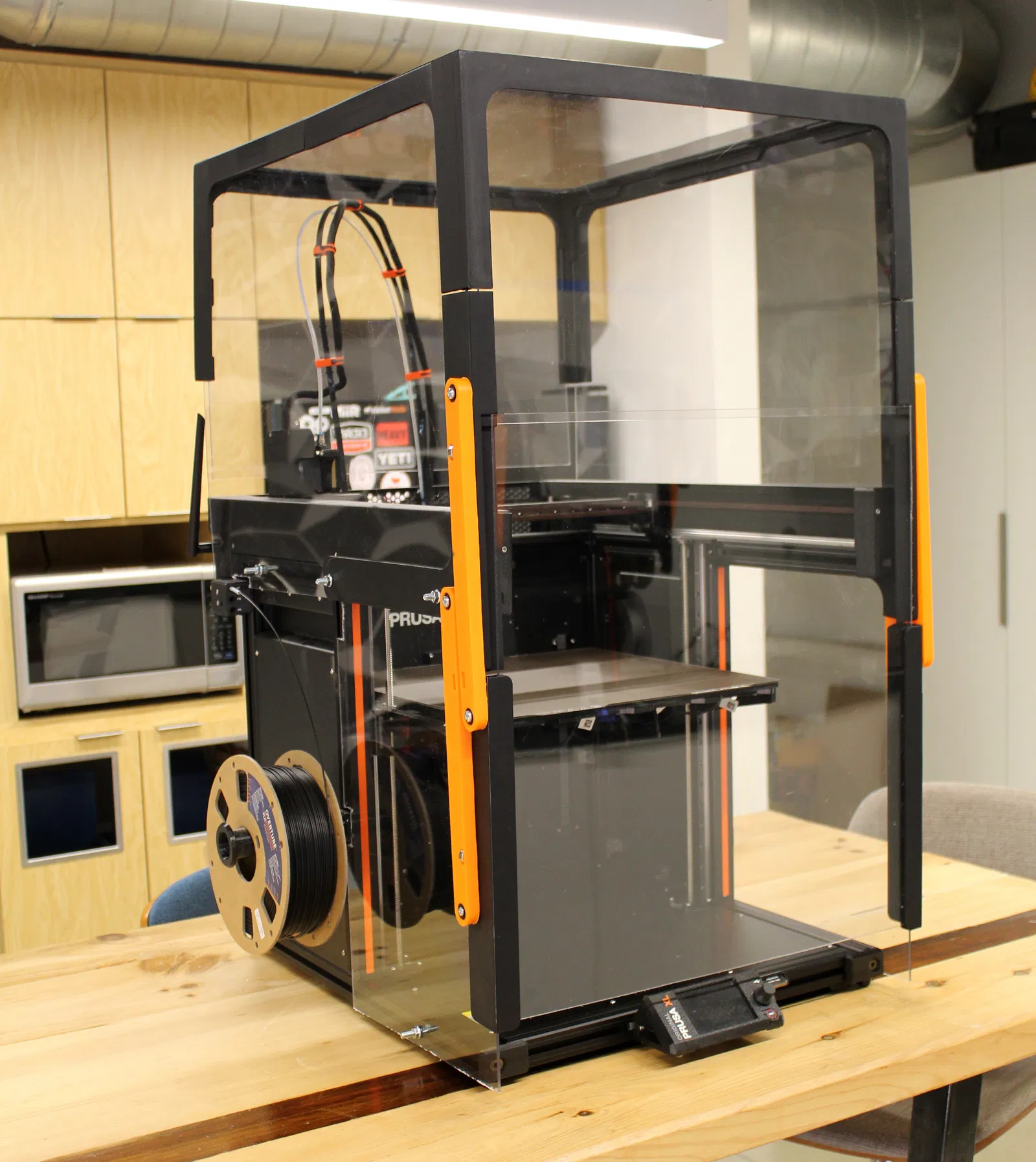

Tụi mình thiết kế cái lồng kính Prusa XL này vừa túi tiền lại dễ lắp ráp. Bản đầu tiên tụi mình làm còn xài lại mấy miếng acrylic dư từ hồi dịch bệnh với mấy con ốc vít có sẵn trong xưởng. Bản cuối cùng, như hình nè, đã được tinh chỉnh lại với các bộ phận và vật liệu dễ kiếm.

Cái lồng kính Prusa này giúp kiểm soát nhiệt độ trong môi trường in và ngăn nhiệt thoát ra ngoài. Môi trường xung quanh bàn in được kiểm soát chính xác hơn sẽ cải thiện điều kiện nhiệt độ cho quá trình in, cho ra những bản in đẹp hơn.

*Hướng dẫn lắp ráp, file STL và file DXF đính kèm.

Để lắp ráp lồng kính Prusa XL, bạn cần:

• Tối thiểu 2 cuộn filament (3 cuộn nếu bạn muốn in 2 màu).
• Phương pháp cắt acrylic ưa thích của bạn (cưa lọng, máy cắt laser, cưa tay, v.v.)
• Máy khoan để tạo lỗ trên acrylic.
• Tất cả phần cứng bổ sung, được liệt kê bên dưới trong danh mục vật liệu.

Mẹo hữu ích:

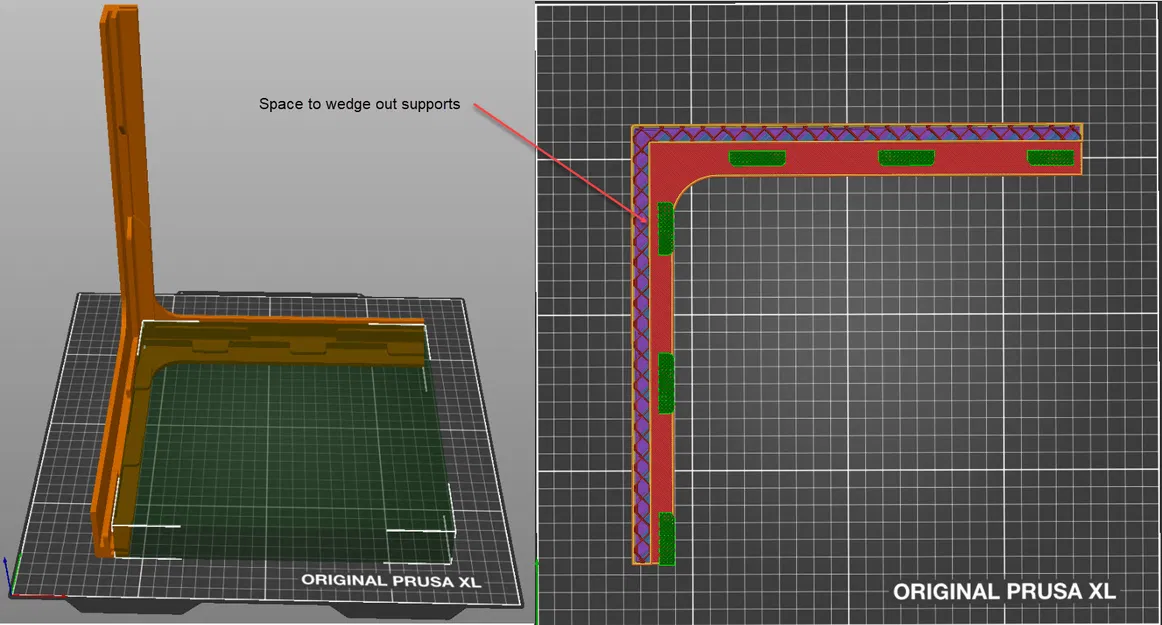

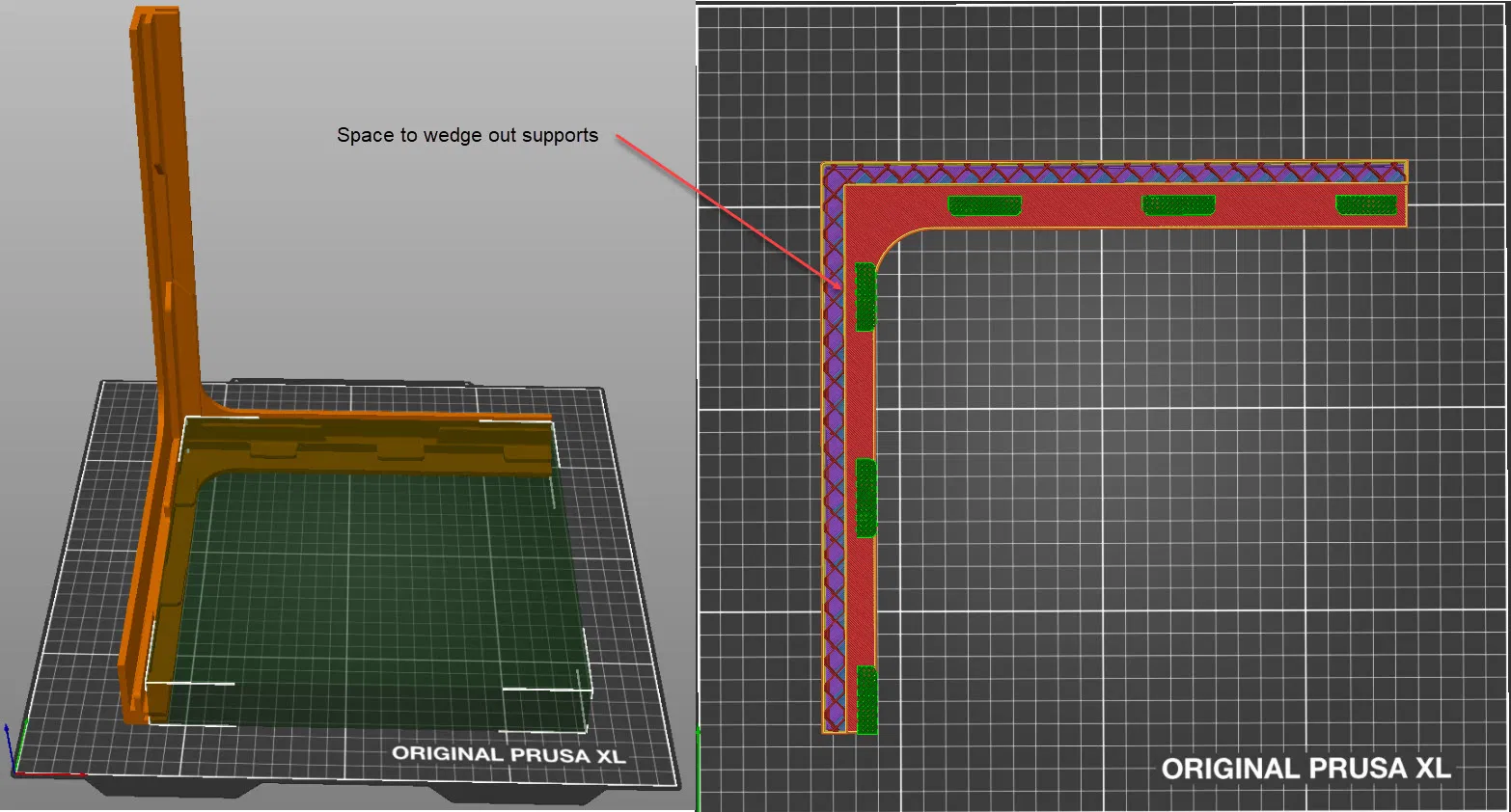

Đối với các bộ phận in 3D, tụi mình khuyên bạn nên đặt mặt ít có chi tiết âm (undercuts) nhất xuống phẳng trên bàn in. Để dễ dàng loại bỏ phần support hơn, hãy sử dụng support enforcers và cho phép một khoảng nhỏ (bridging) giữa tường chính và support (xem hình). Điều này cho phép bạn dùng tuốc nơ vít hoặc dụng cụ mỏng khác để nạy phần support ra dễ dàng (nếu không thì khó lấy lắm).

Đối với các bộ phận bằng acrylic, bạn có thể dùng cưa lọng để cắt tất cả các biên dạng. Tụi mình cũng dùng máy khoan pin để tạo lỗ cho việc gắn bên hông. Acrylic khá cứng cáp và không cần xử lý đặc biệt. Nếu bạn muốn có bộ phận acrylic dễ làm và chính xác, bạn có thể đặt cắt laser bằng cách sử dụng các file DXF (Send cut Send, một dịch vụ cắt bên thứ ba, có thể cắt các miếng acrylic dày 3mm với kích thước tối đa 24 x 36 inch).

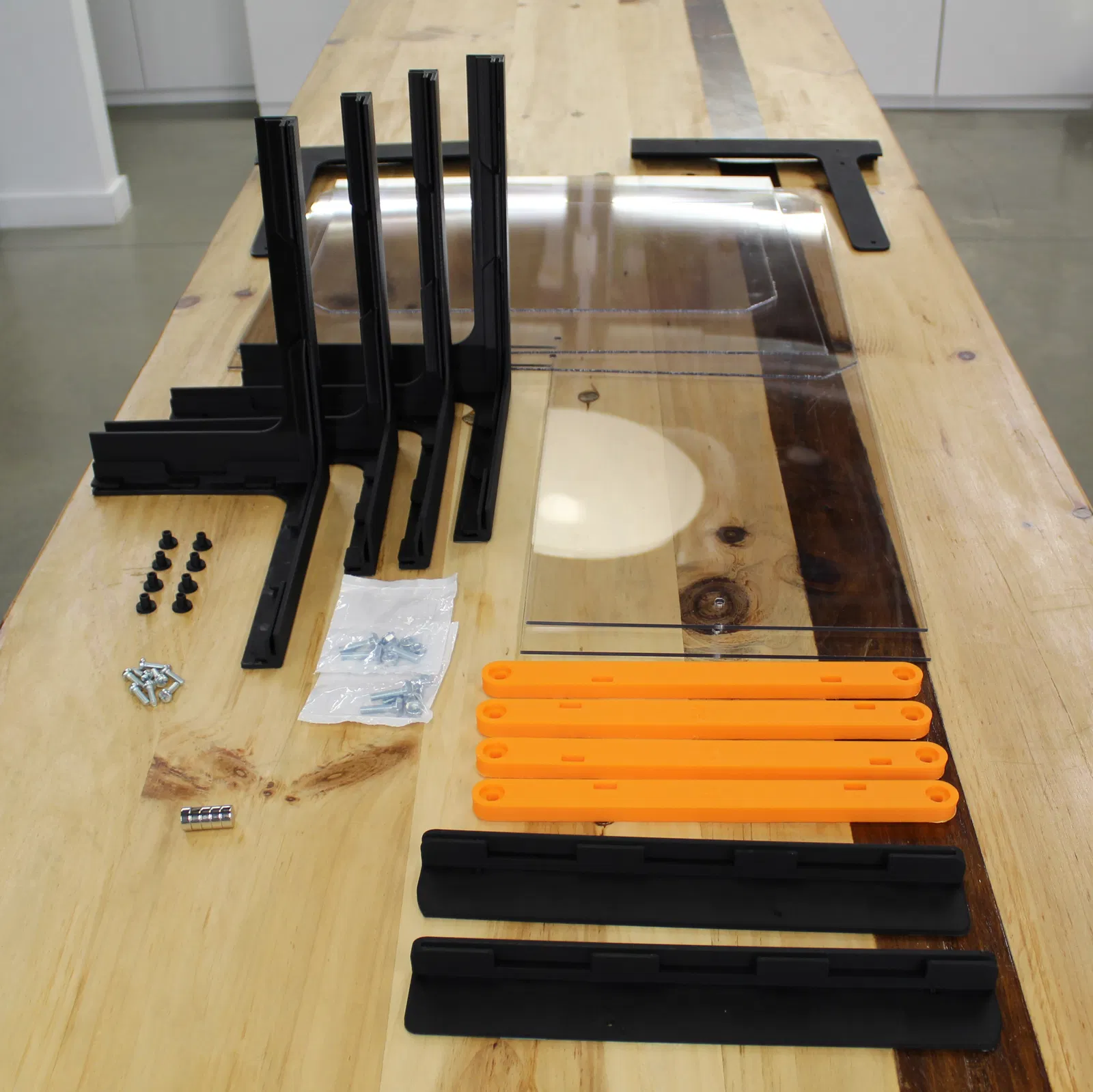

Danh mục vật liệu của tụi mình cho dự án này:

• T-slot fastener - 8$/pack 4 - Số lượng 2 - Mcmaster https://www.mcmaster.com/5537T01/
• Nam châm đường kính 1/2" x dày 1/4" - 2.90$/cái - Số lượng 8 - Mcmaster https://www.mcmaster.com/5862K118/
• Vít 10-24X5/8" - 12.32$/100 - Số lượng 1 - Mcmaster https://www.mcmaster.com/92224A184/
• Tấm Acrylic 24"X36"X3mm - 41$/2 - Số lượng 2 - Amazon https://www.amazon.com/dp/B0BHQXNQD4?ref=ppx_yo2ov_dt_b_product_details&th=1
• PLA (tùy chọn)
