BỘ CHỐNG Z WOBBLE CHO FLYING BEAR GHOST 5 BỞI WOBBLEX 1

16 hình

Máy In 3D

BỘ CHỐNG Z WOBBLE CHO FLYING BEAR GHOST 5 BỞI WOBBLEX

Tác giả Nicotina52_1113858

Lượt tải
66
Lượt thích
23
Lượt coi
928

File 4 1,2 MB

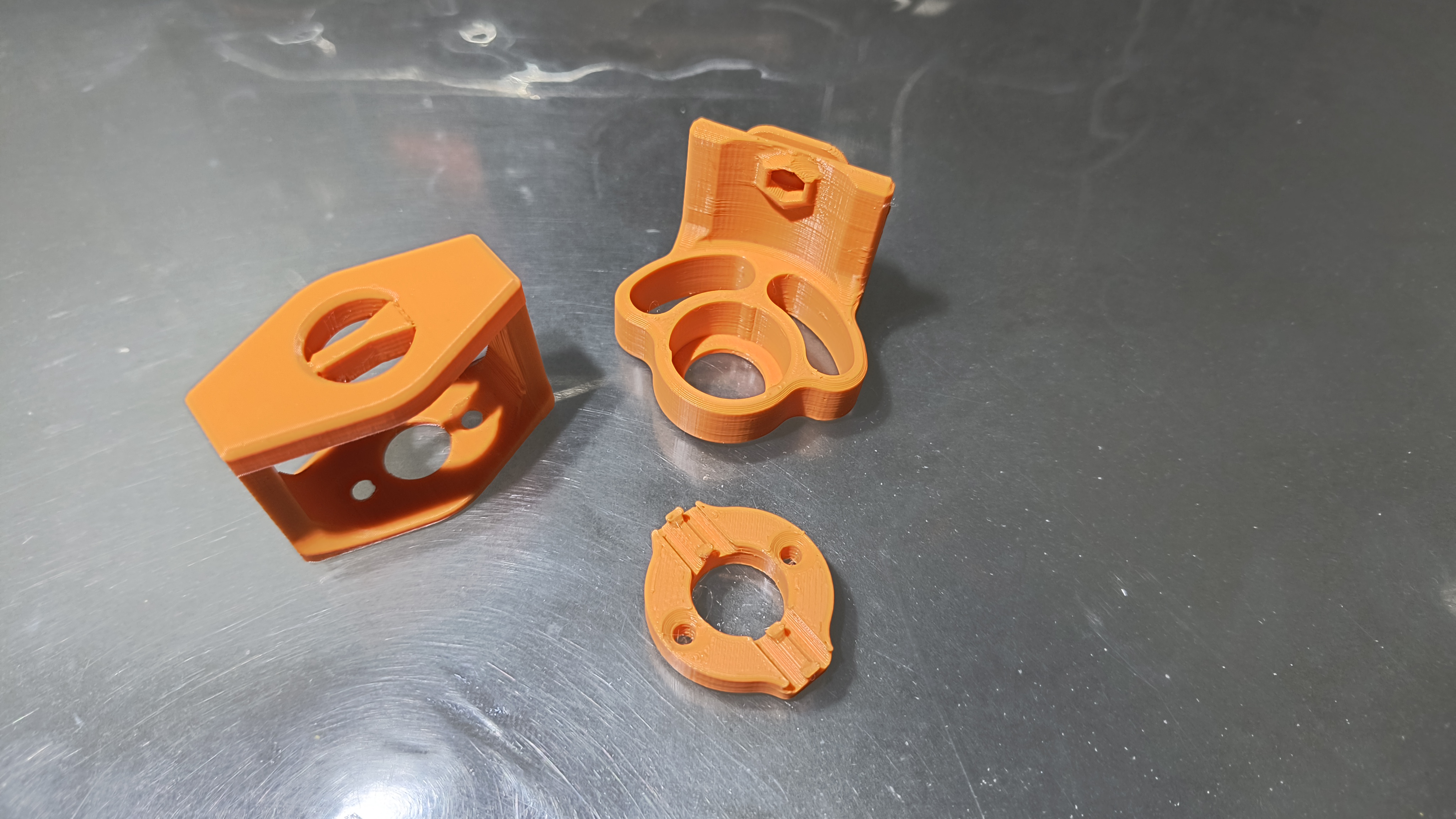

  • Adattatore_rialzato_1765636838.stlSTL · 433,2 KB

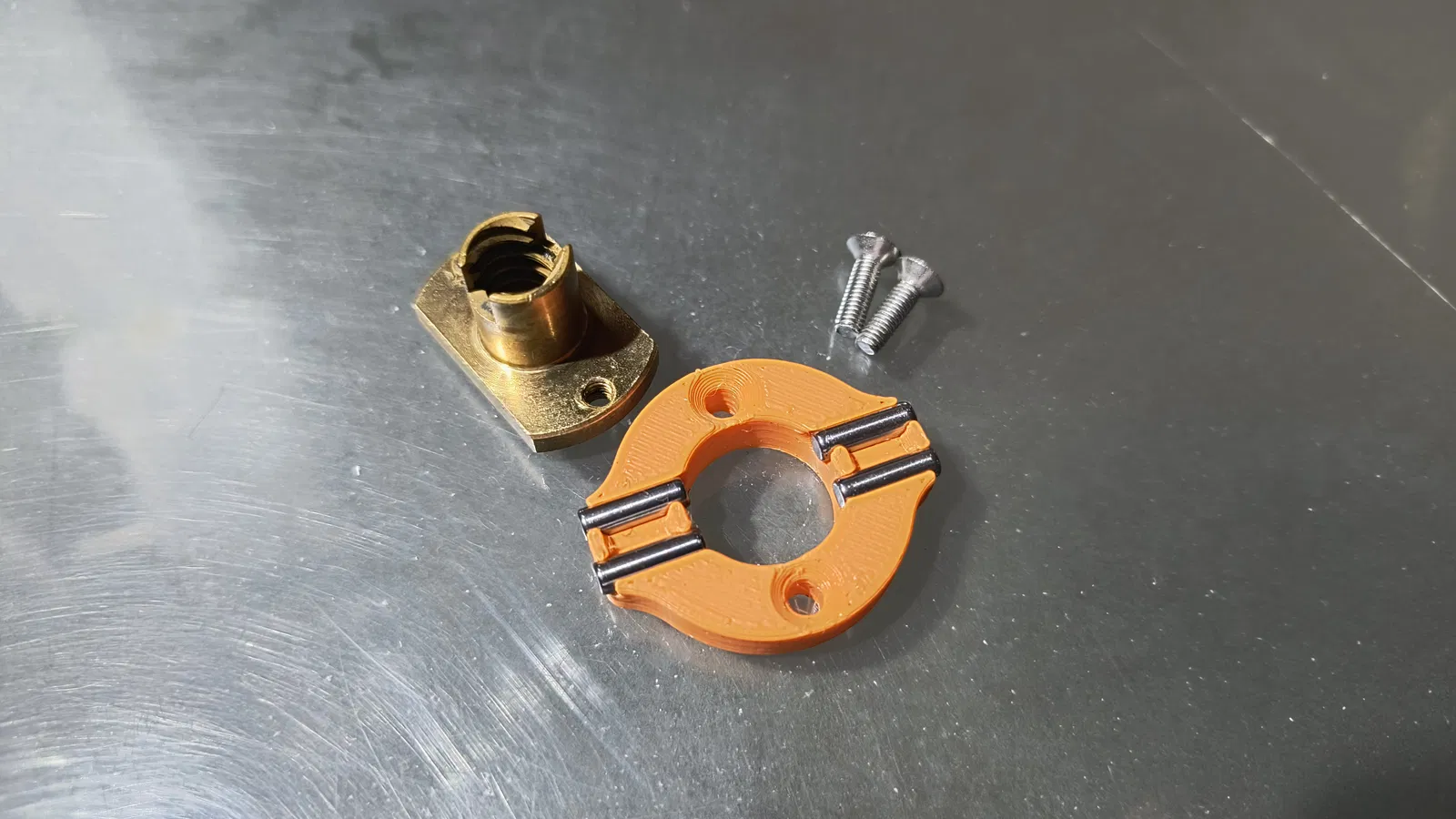

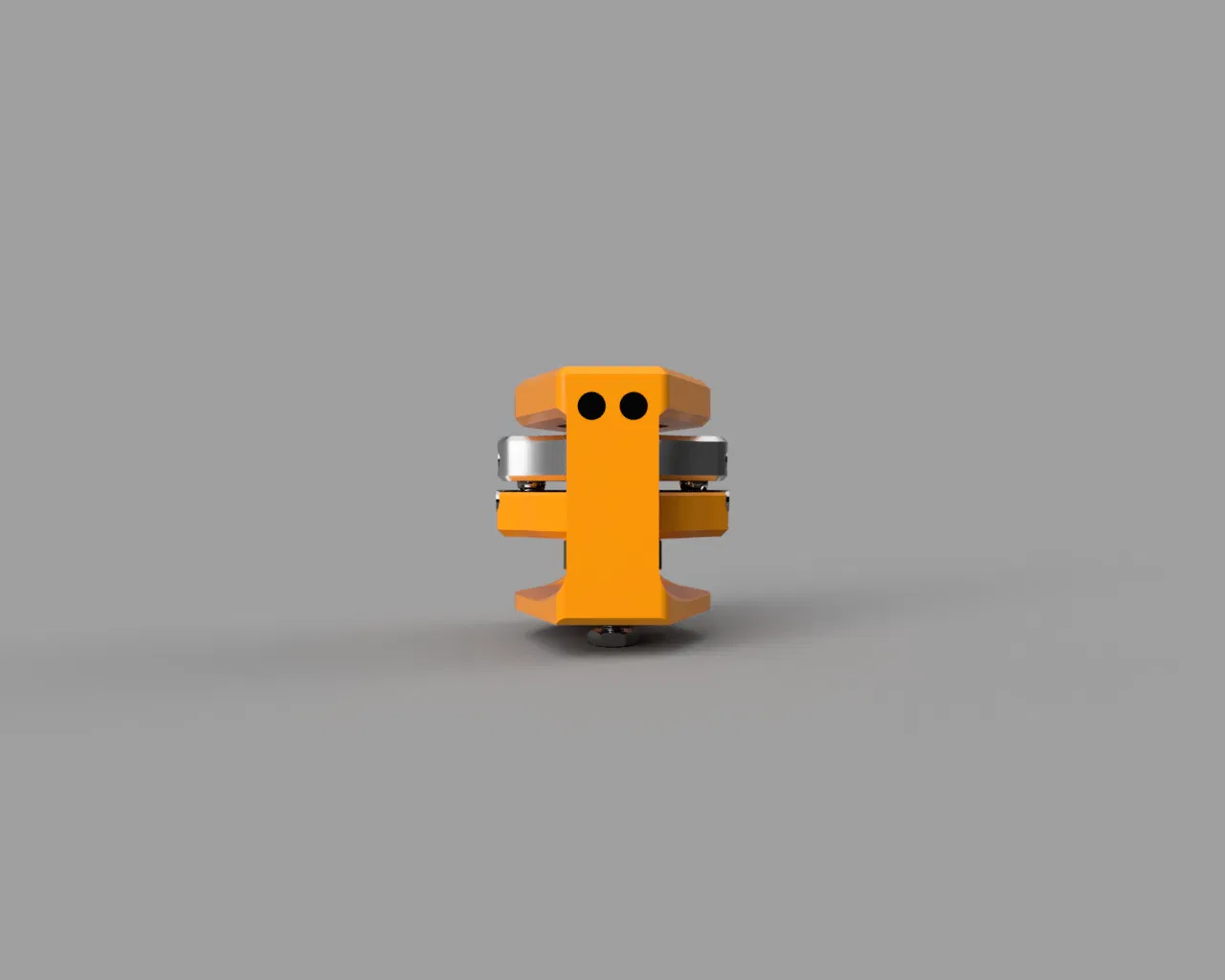

  • Adattatore_centrale_1765636839.stlSTL · 244,7 KB

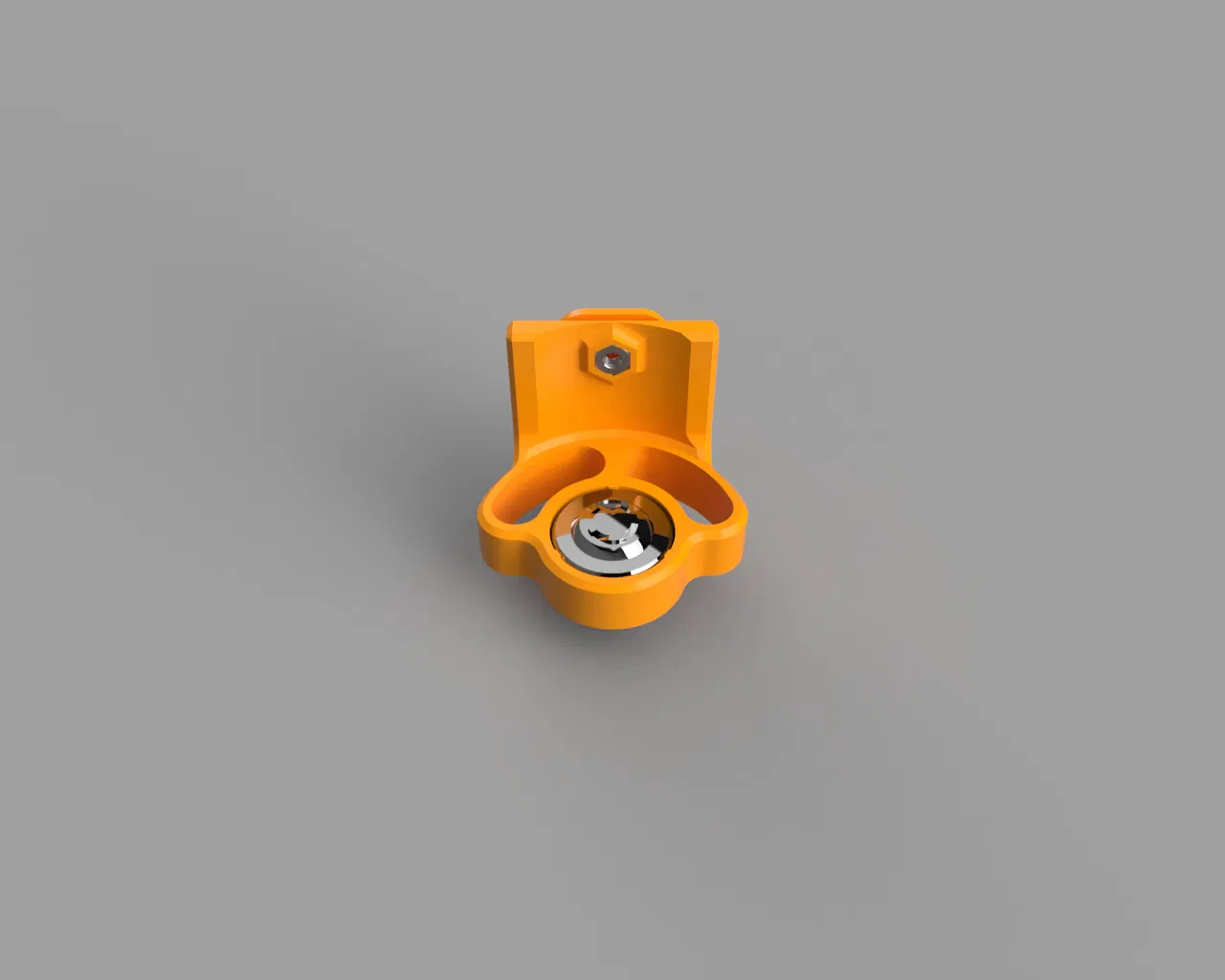

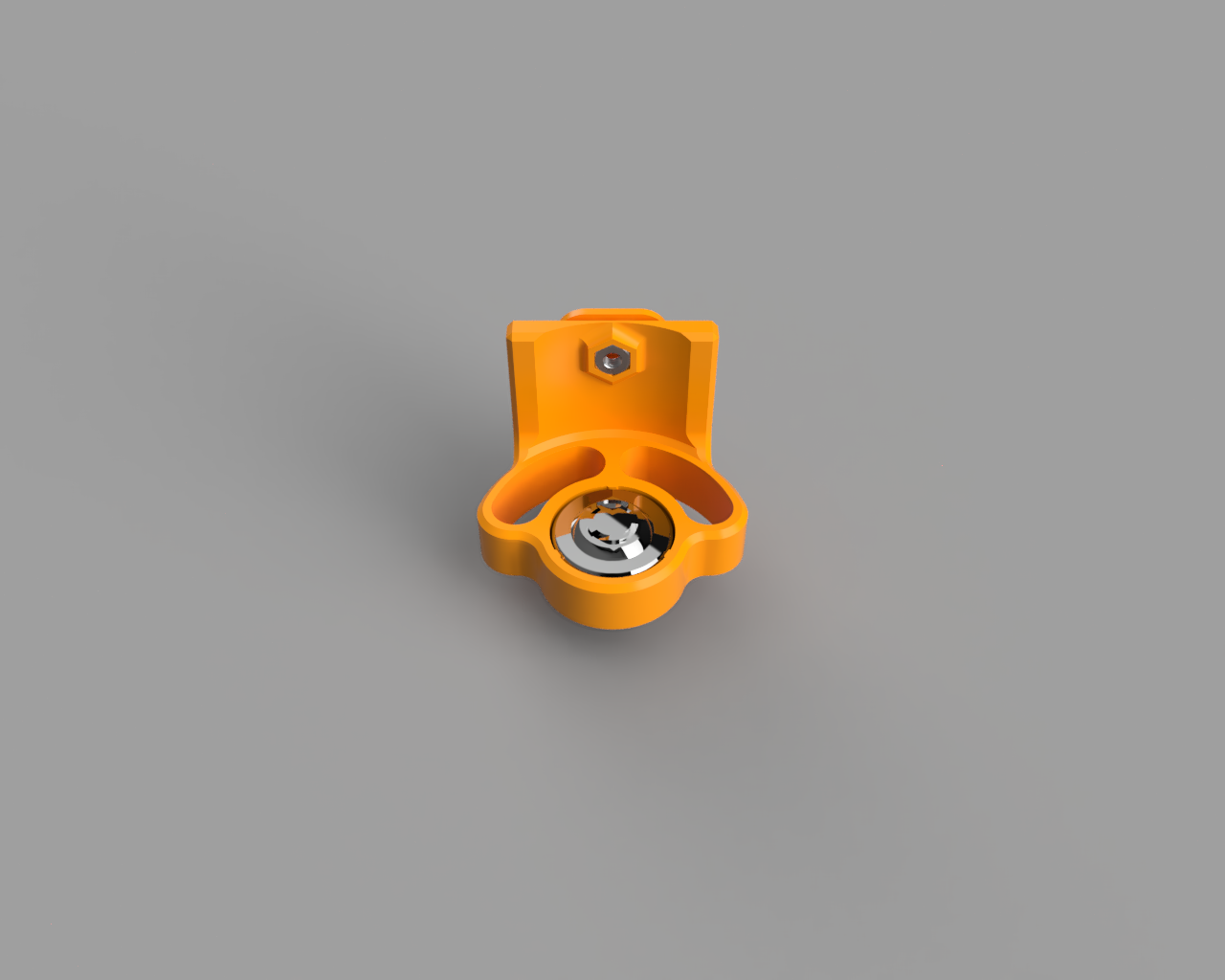

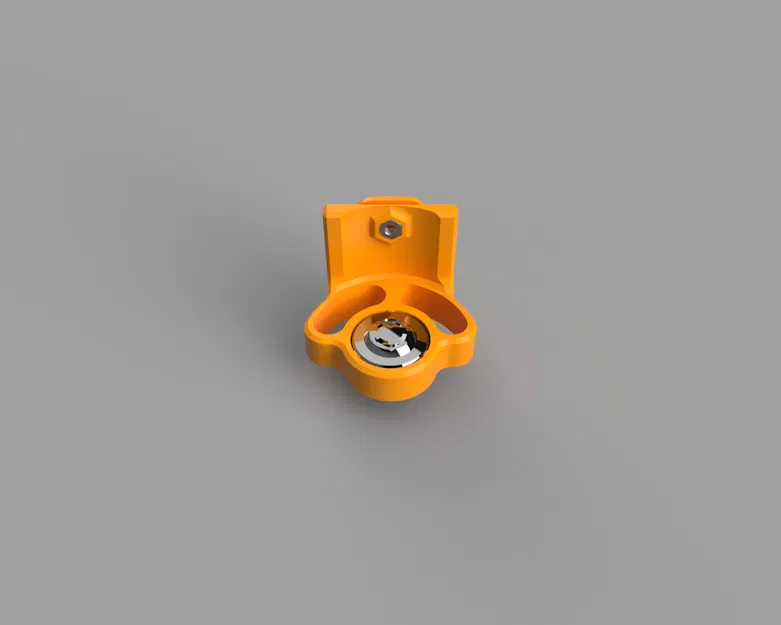

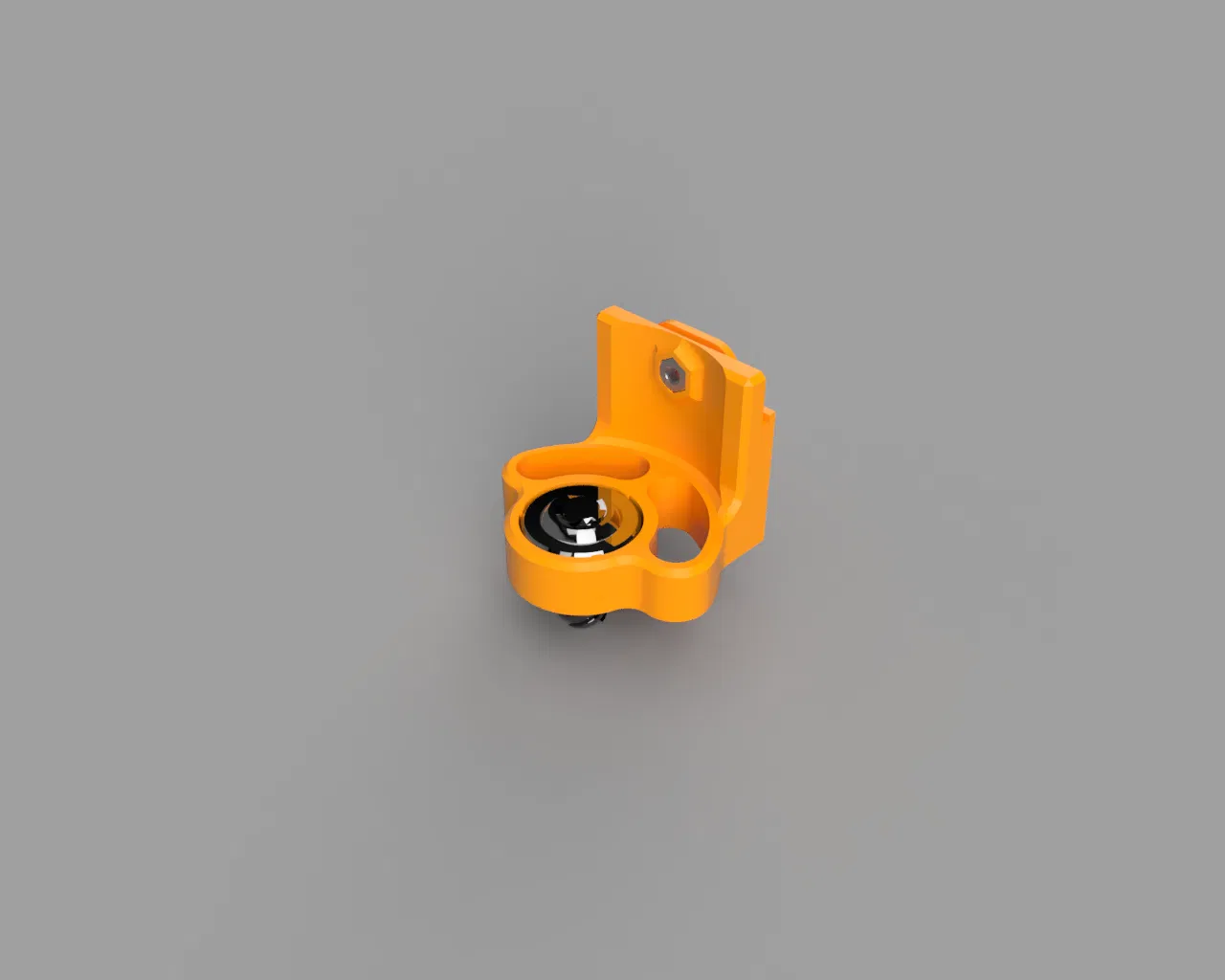

  • Supporto_asse_Z_1765636840.stlSTL · 423,7 KB
  • Optional_Spessore_motore_4mm_1765636841.stlSTL · 78,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

CHỐNG wobble trục Z!

Video hướng dẫn lắp đặt

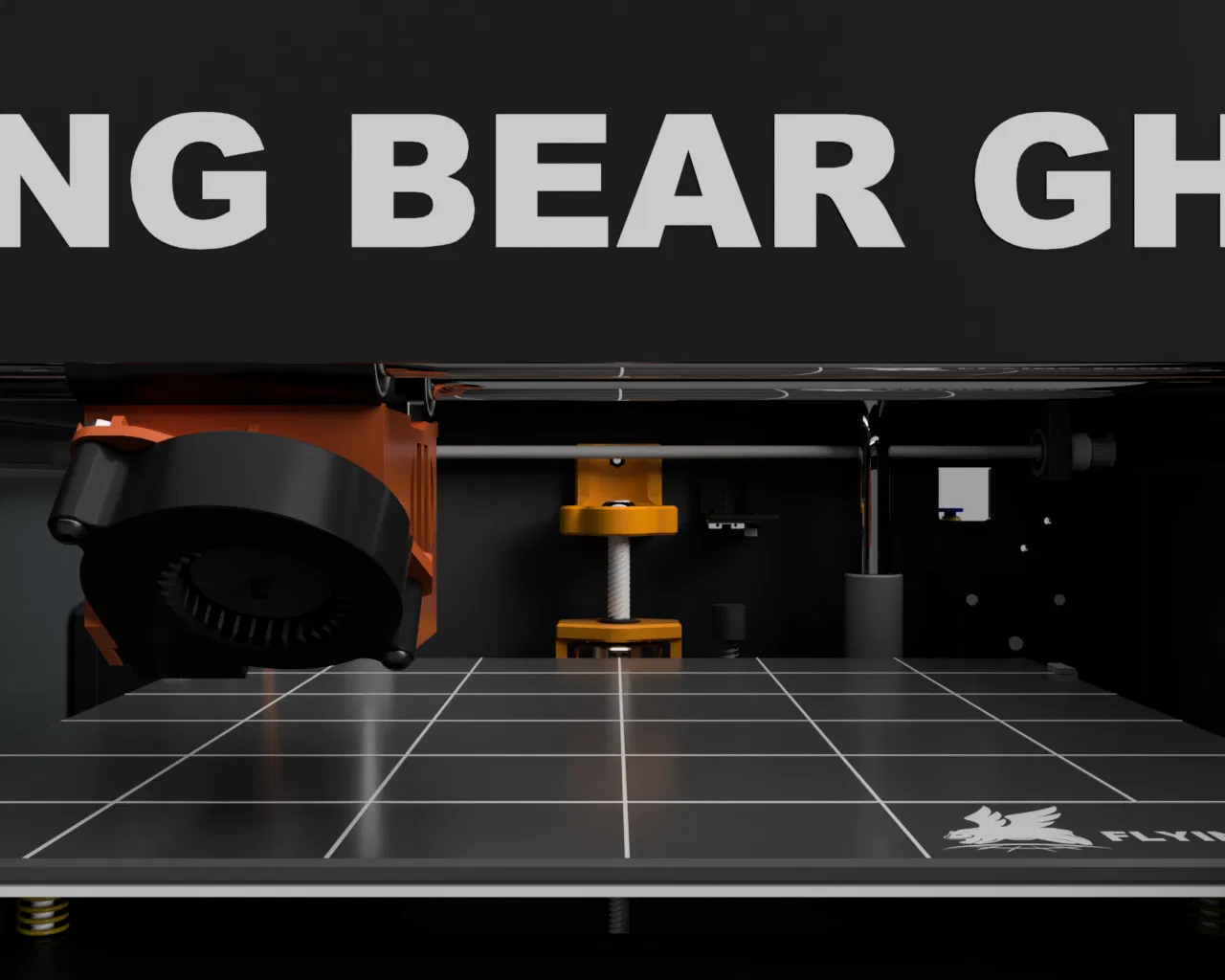

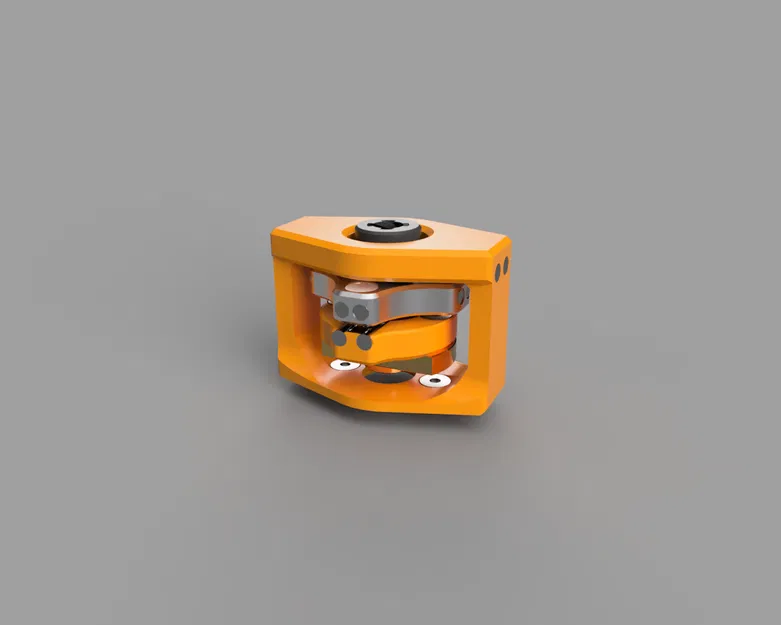

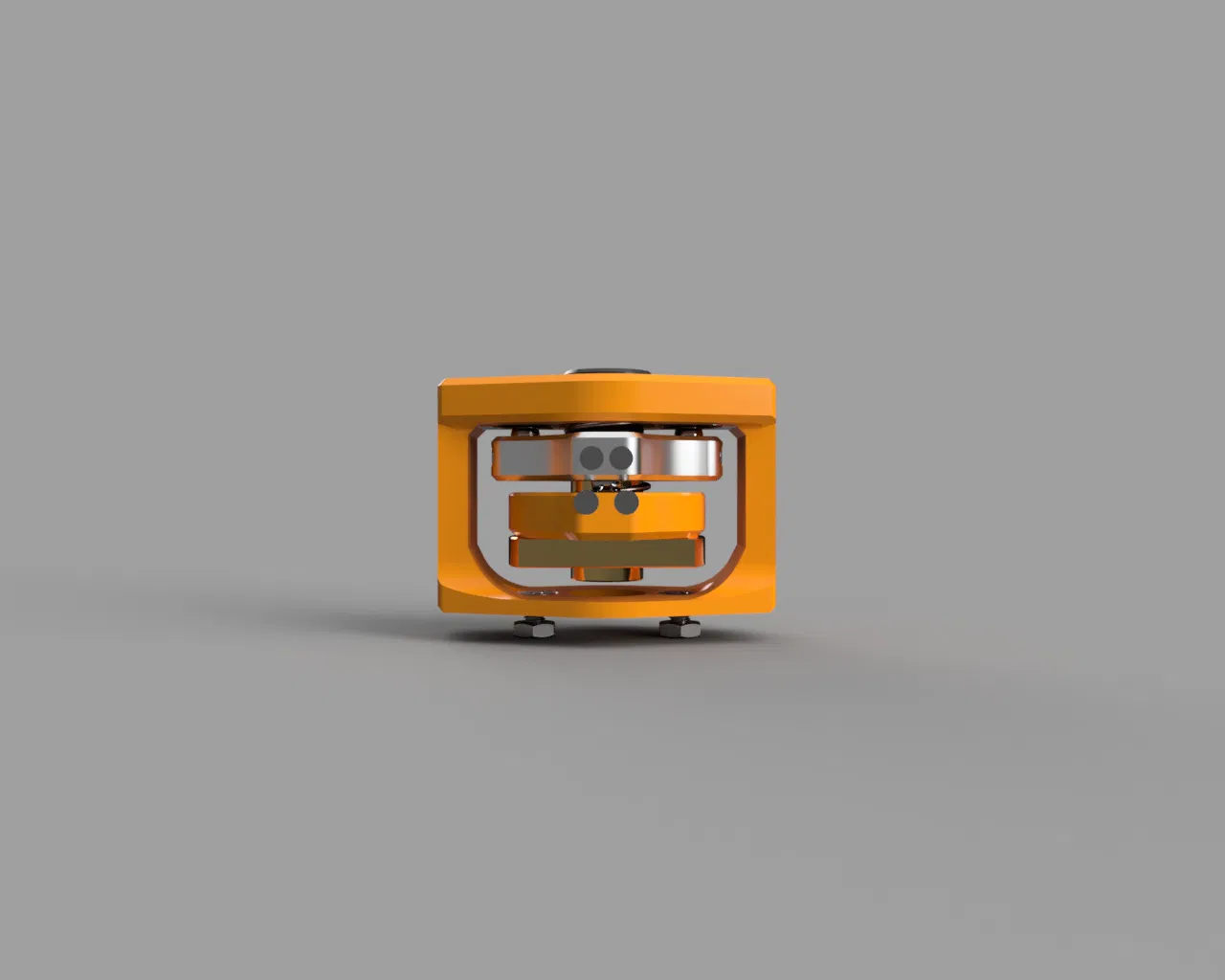

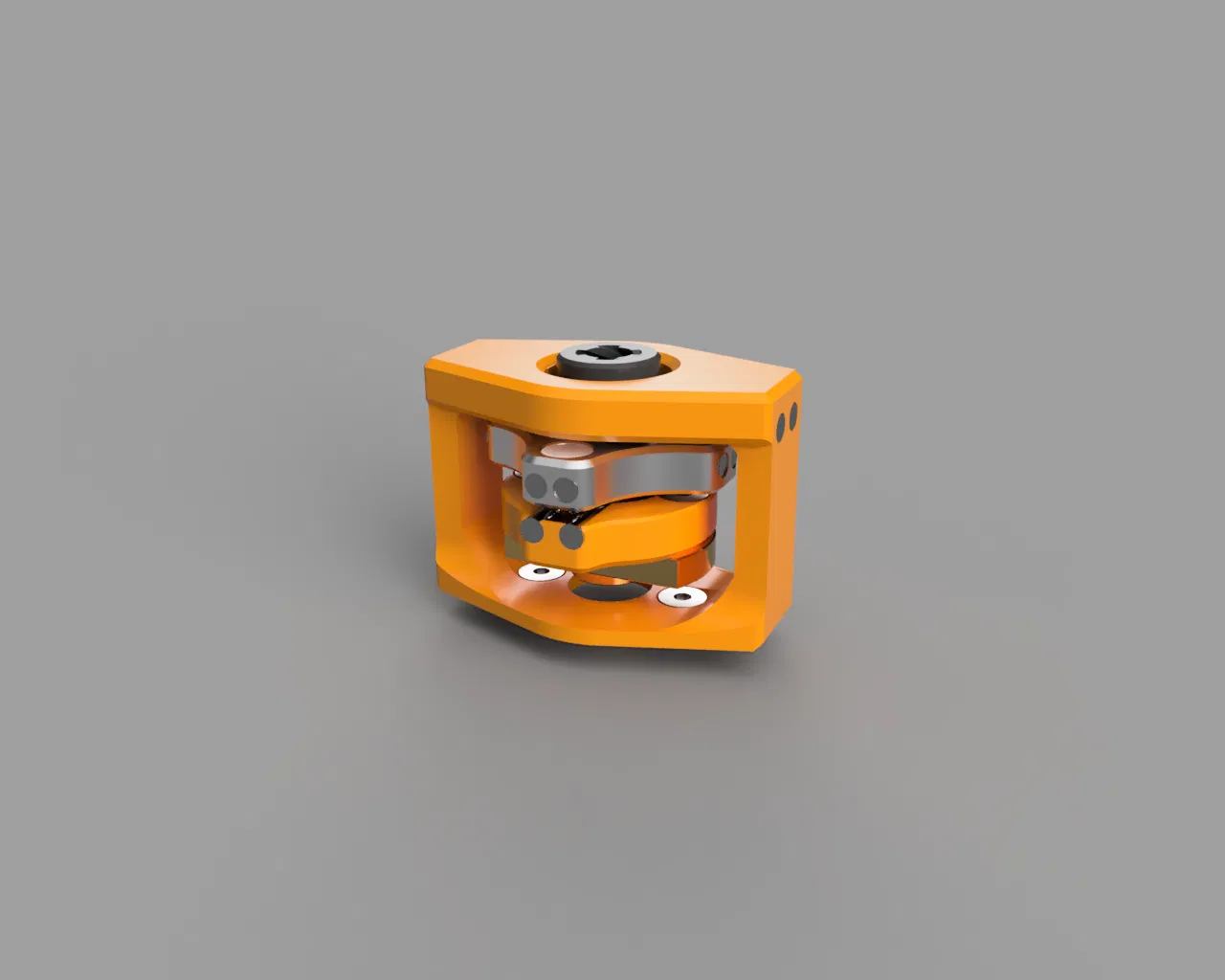

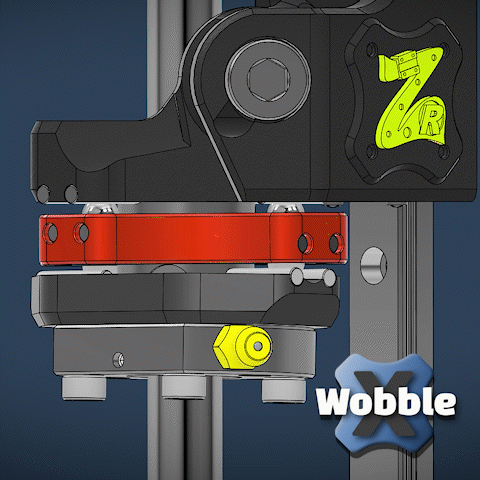

Hệ thống tách rời sử dụng "WobbleX" (Của Hevort/MirageC) dành cho Flying Bear Ghost 5.

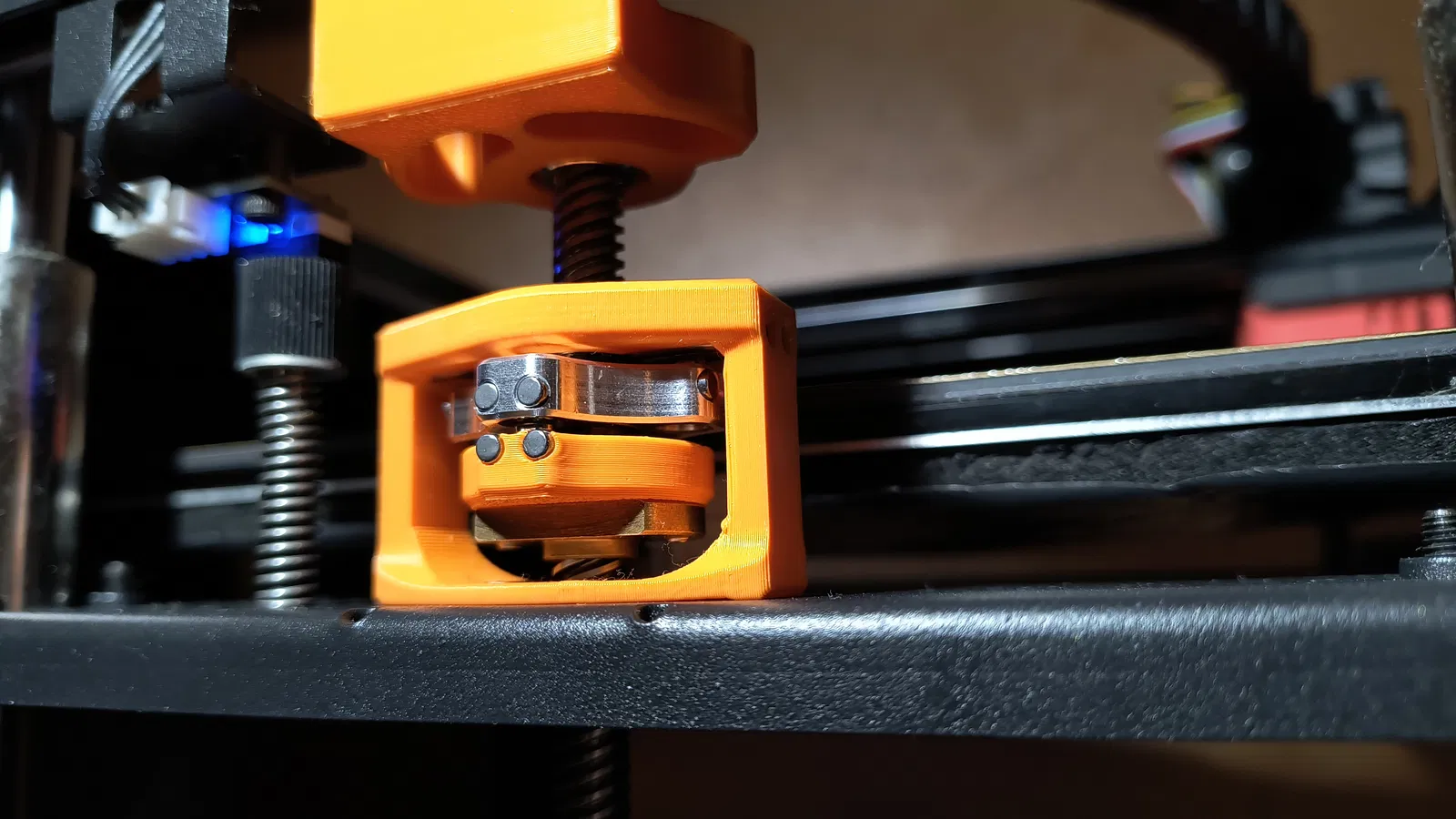

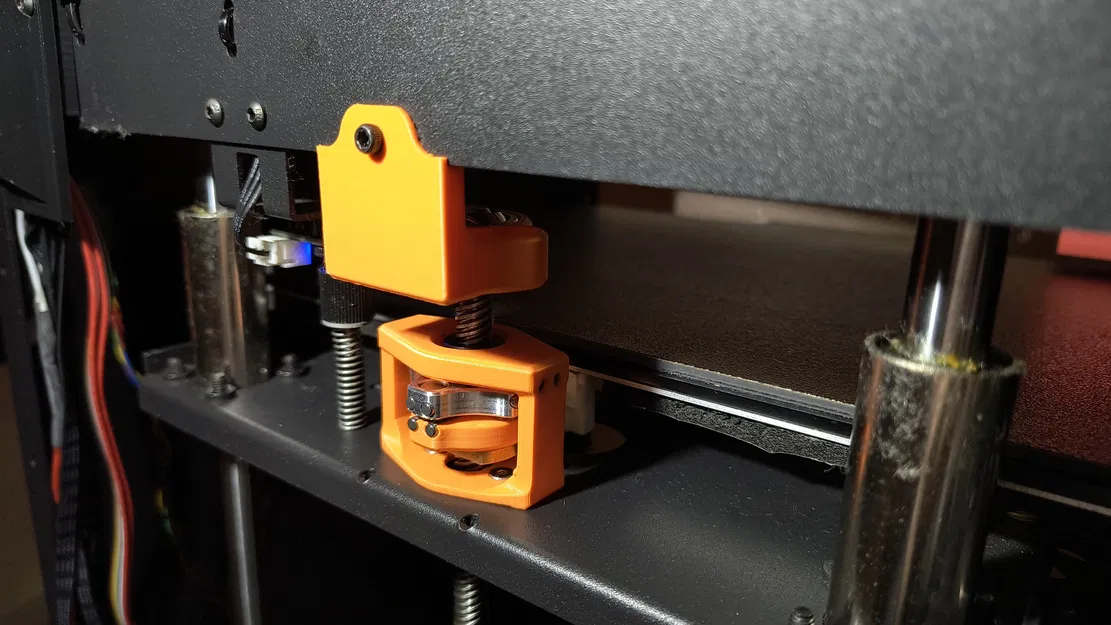

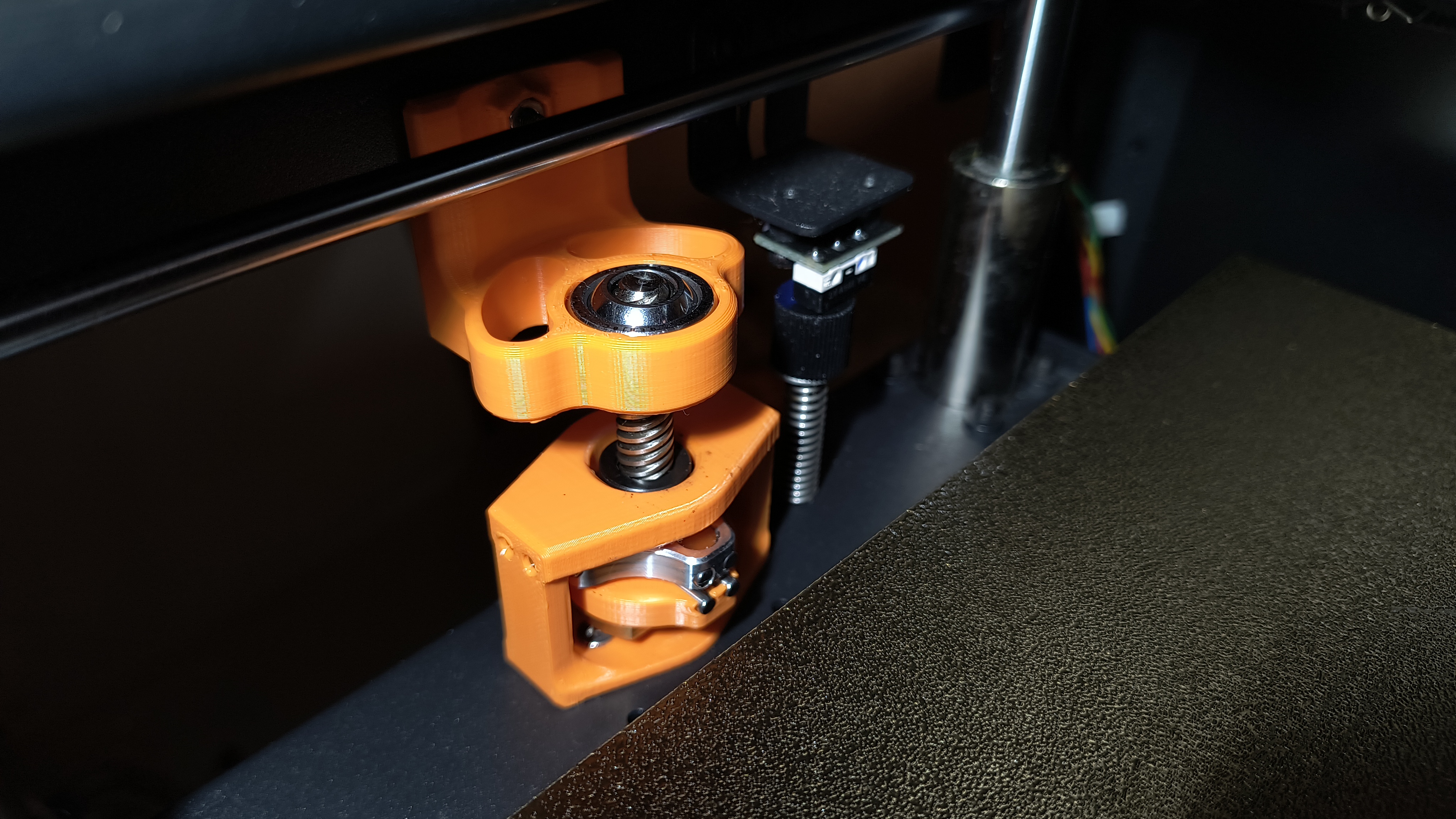

Toàn bộ dự án này nhằm tạo ra một khớp nối có độ rơ với trục T8, giúp trục có thể di chuyển lệch tâm mà không ảnh hưởng đến bản in.
Loại bỏ tình trạng z wobble do trục vít bị cong.

Phần file "(Optional) Spessore motore +4mm" là tùy chọn, dùng để tăng thêm không gian in theo chiều cao. Nếu bạn muốn lắp, thì bắt buộc phải lắp cùng với bạc đạn hướng trục F5-10M.

Danh sách vật tư cần mua để lắp ráp mod này:
[\1x\1] WobbleX (Mẫu:WS8)](https://it.aliexpress.com/item/1005004227149356.html?spm=a2g0o.order_list.order_list_main.50.4d253696Wu0WKT&gatewayAdapt=glo2ita)
[\4x\4] Chốt 3mm L15](https://it.aliexpress.com/item/33011975019.html?spm=a2g0o.order_list.order_list_main.42.4d253696Wu0WKT&gatewayAdapt=glo2ita)
[\1x\1] Khớp nối đàn hồi D26L26 (Mẫu 5x8)](https://it.aliexpress.com/item/4000786825178.html?spm=a2g0o.order_list.order_list_main.44.4d253696Wu0WKT&gatewayAdapt=glo2ita)
[\2x\2] Đai ốc M3 DIN 439 (Loại mỏng)](https://it.aliexpress.com/item/1005003126143003.html?spm=a2g0o.cart.0.0.785918fc6RMkJi&mp=1&gatewayAdapt=glo2ita)
[\1x\1] Bạc đạn hướng trục F5-10M (Tùy chọn)](https://it.aliexpress.com/item/1005001645041391.html?spm=a2g0o.order_list.order_list_main.404.4d253696Wu0WKT&gatewayAdapt=glo2ita)

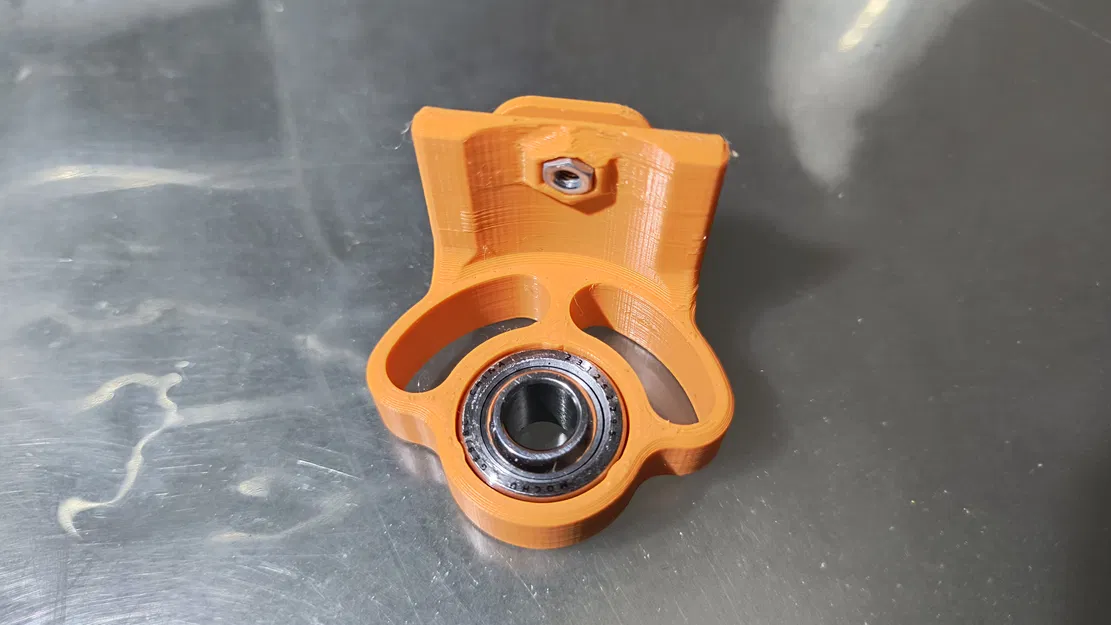

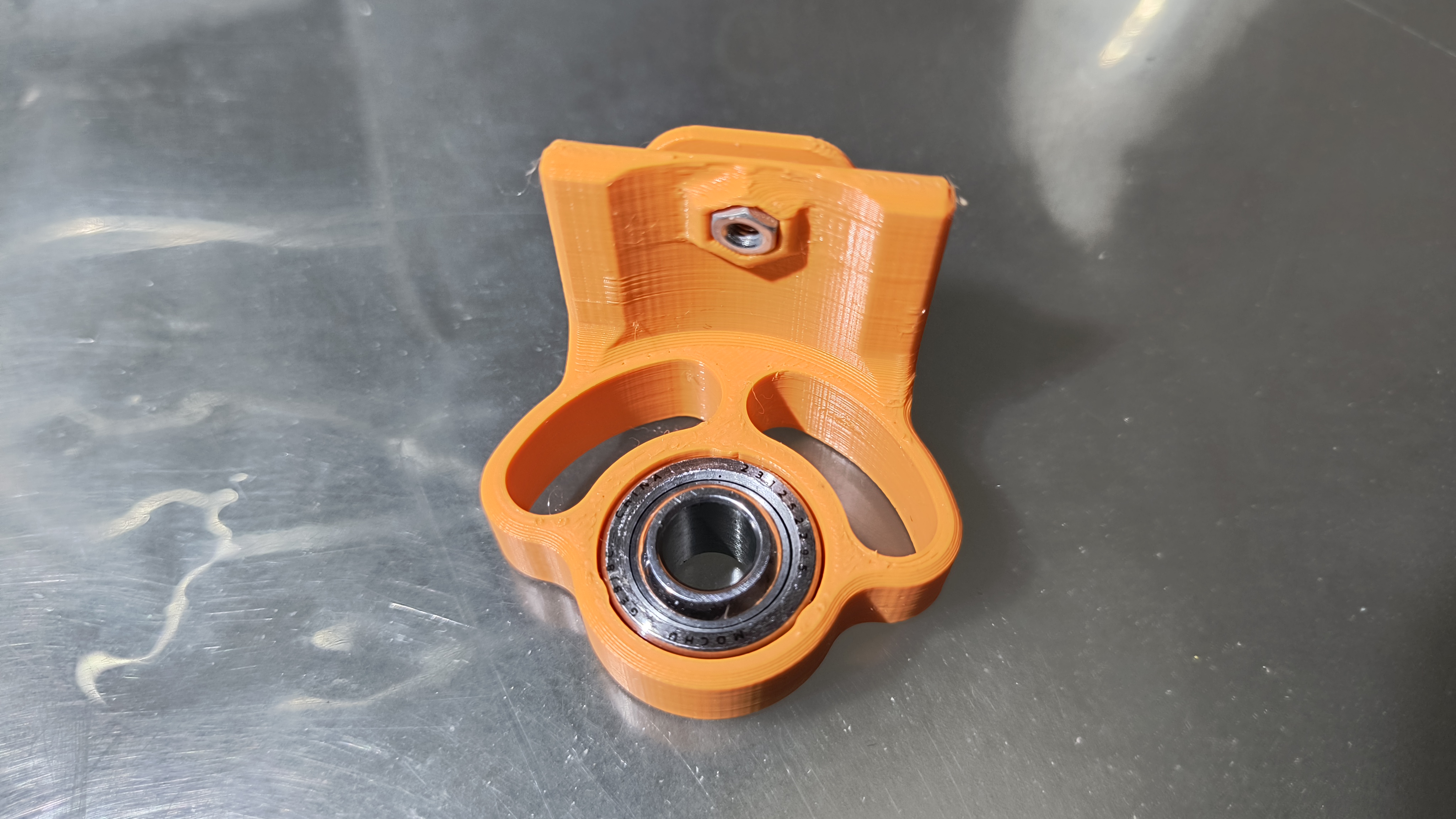

[\1x\1] Bạc đạn rãnh sâu GEBJ8C](https://it.aliexpress.com/item/1005001801173096.html?spm=a2g0o.order_list.order_list_main.74.4d253696Wu0WKT&gatewayAdapt=glo2ita)
[\2x\2] Vít M3x6 DIN7991](https://it.aliexpress.com/item/1005003116728453.html?spm=a2g0o.order_list.order_list_main.10.4d253696Wu0WKT&gatewayAdapt=glo2ita)
[\2x\2] Vít M3x10 DIN7991](https://it.aliexpress.com/item/1005003116728453.html?spm=a2g0o.order_list.order_list_main.10.4d253696Wu0WKT&gatewayAdapt=glo2ita)
[\2x\2] Vít M3x10 DIN7380 (Tùy chọn, cho độ dày +4mm)](https://it.aliexpress.com/item/1005003116299250.html?spm=a2g0o.cart.0.0.202b18fcS3NtEW&mp=1&gatewayAdapt=glo2ita)

Dụng cụ cần thiết:
Cờ lê lục giác 2mm [đi kèm máy in Ghost 5]
LƯU Ý:
Các vít M3x10 DIN7991 được lắp gần nam châm, do đó TUYỆT ĐỐI KHÔNG ĐƯỢC LÀM TỪ NAM CHÂM.

---------------------------------------------------------------------------

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
4
Tổng dung lượng
1,2 MB
File lớn nhất
433,2 KB
