Hộp "Mạnh Mẽ" Universal Theo Tham Số

Hộp "Mạnh Mẽ" Universal Theo Tham Số

Tôi thấy mấy cái hộp này bên yanew và Whity, mà tụi nó làm bằng Fusion360 hết. Nói thiệt, tui không có rành Fusion360 lắm. Nên tui làm lại cái hộp kiểu này bằng OpenSCAD, cho anh em nào không có Fusion360 cũng tùy chỉnh được cái hộp của mình. Chỉ cần OpenSCAD với thư viện BOSL2 là được, cả hai đều là mã nguồn mở và miễn phí nha. Tui còn thêm mấy cái tham số nữa, mà làm trong Fusion chắc khó lắm.

Tổng Quan

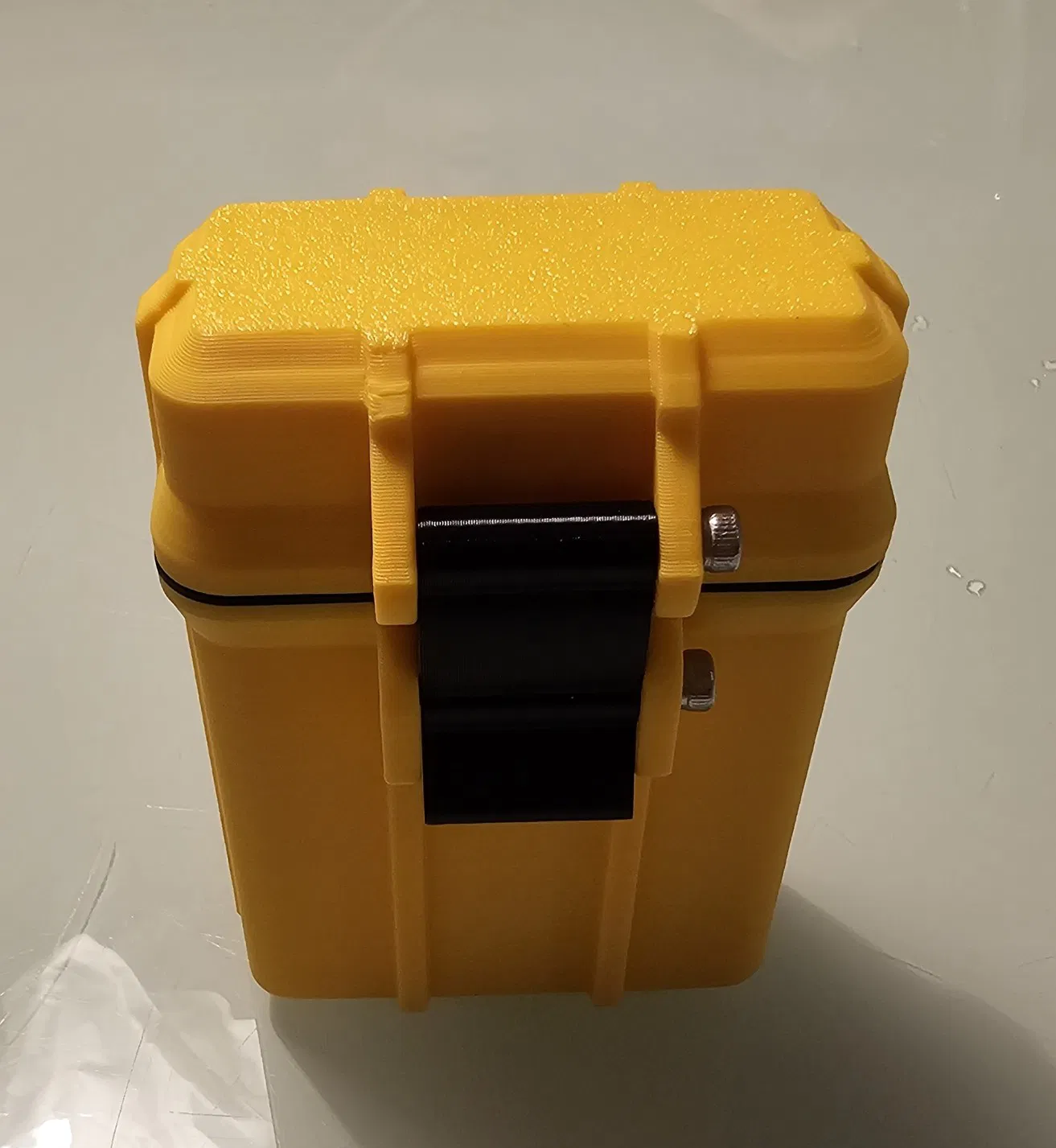

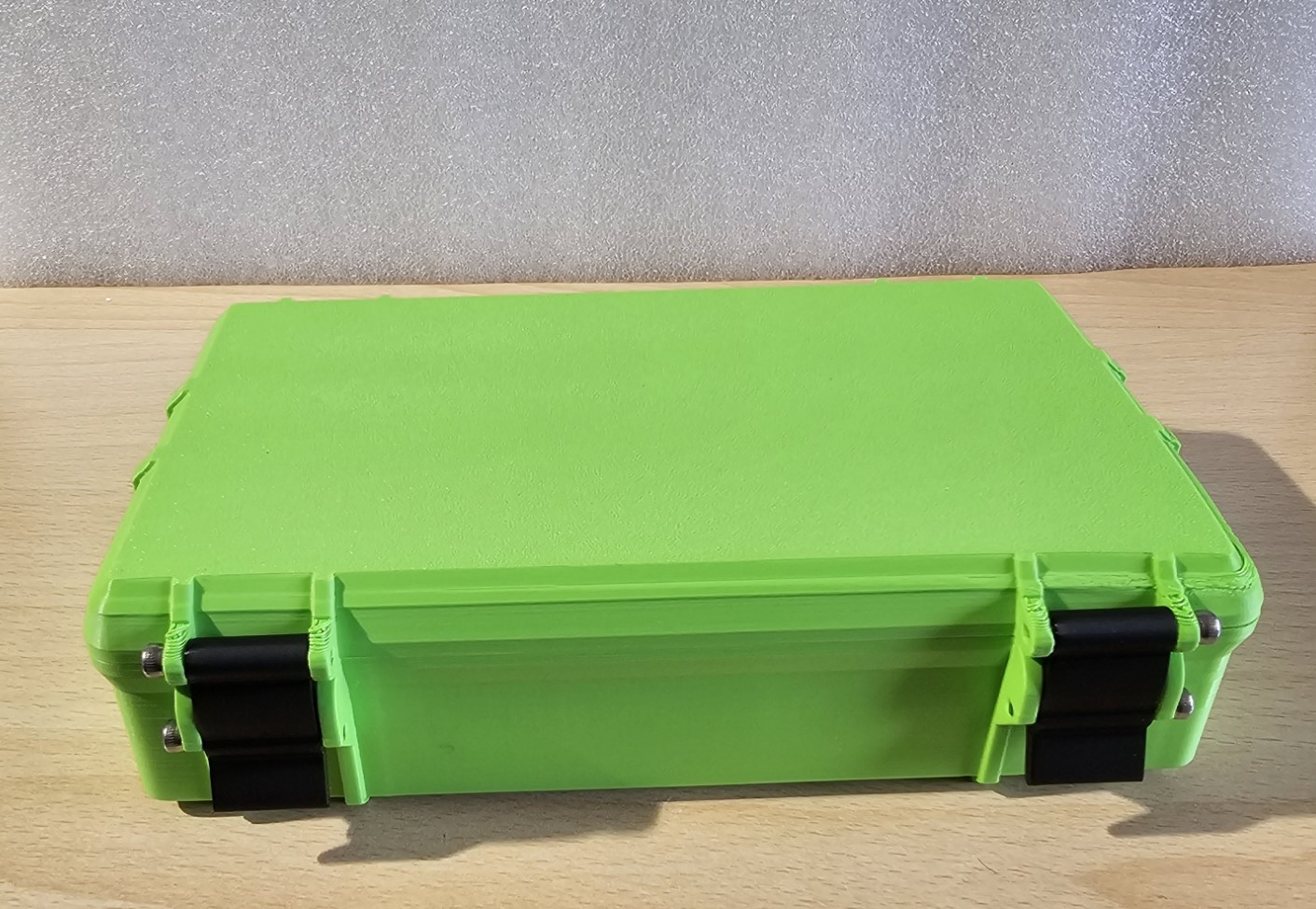

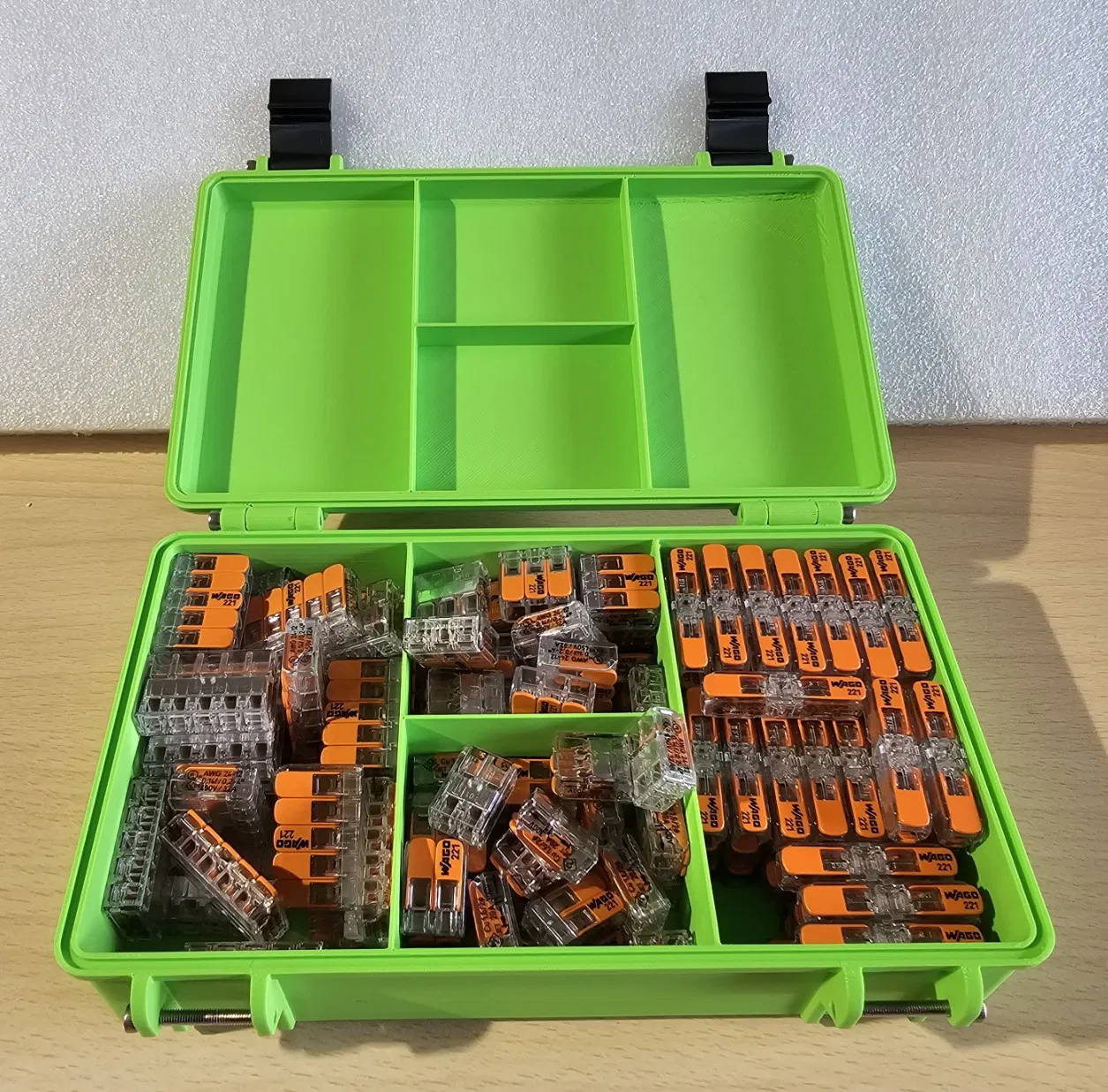

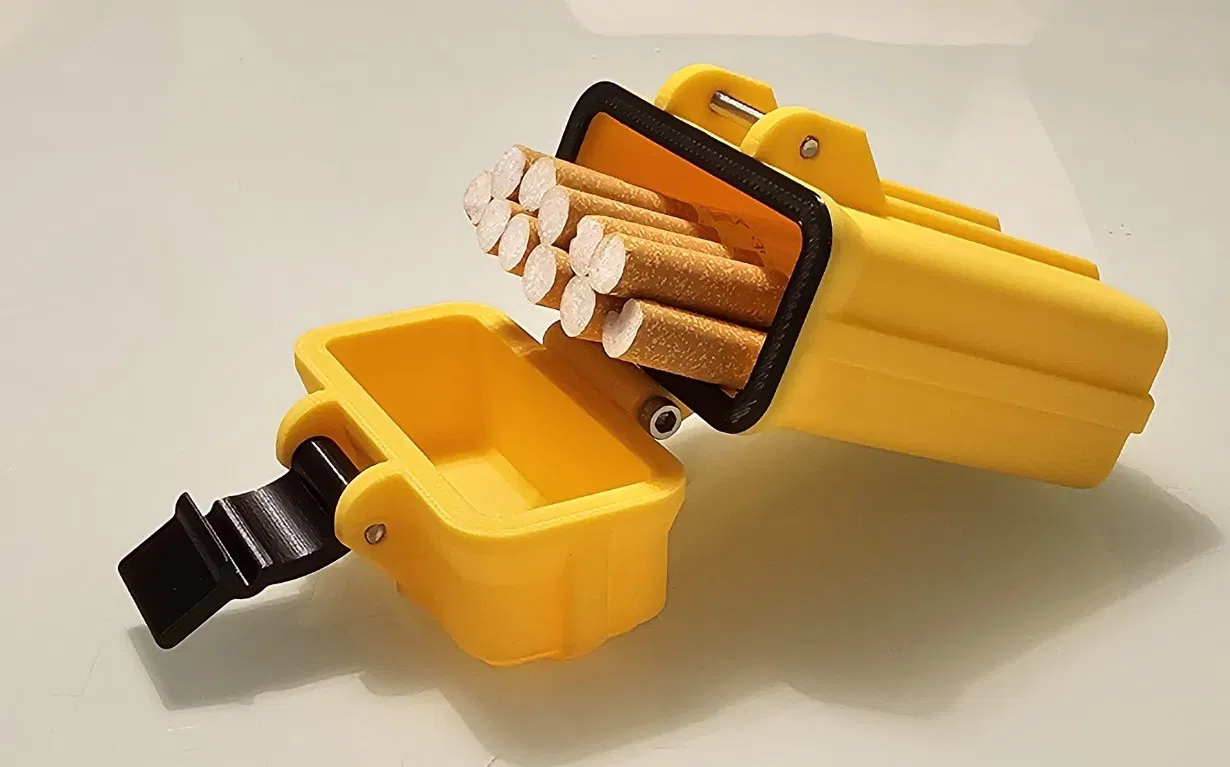

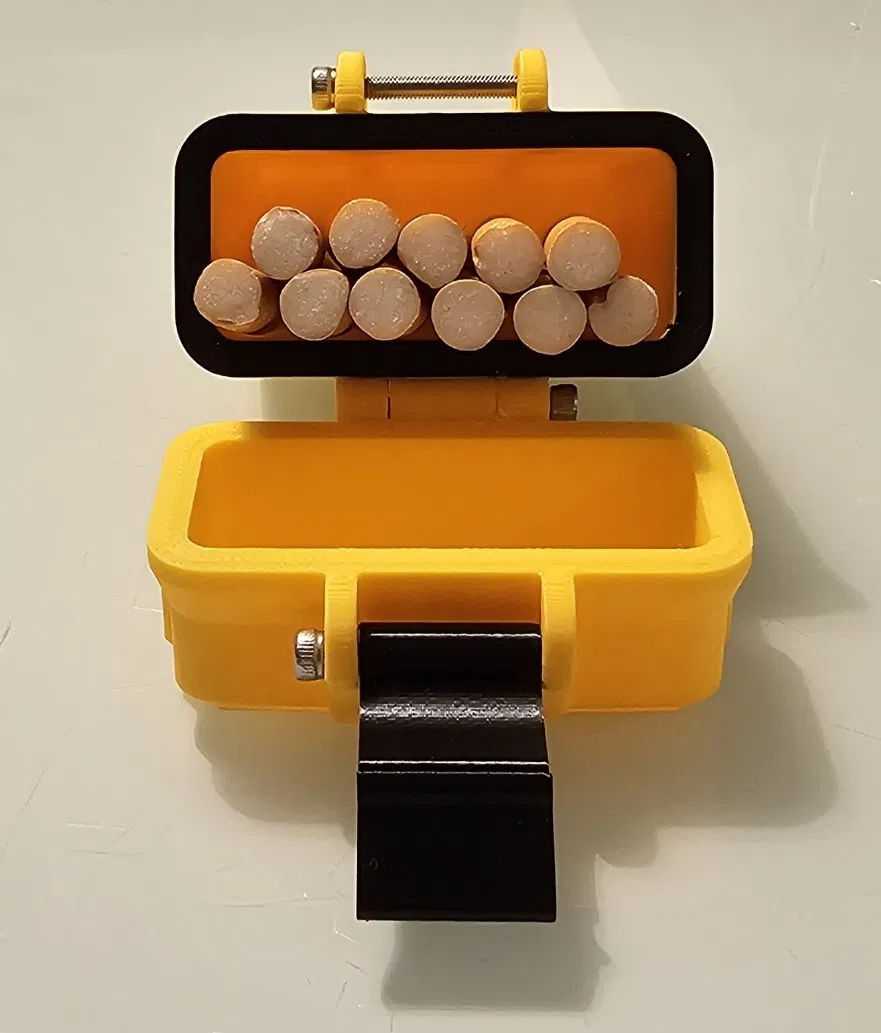

You can stretch and tweak the box to fit exactly your requirements. I include two examples: a Cigarette Box for outdoor use, that keeps your cigarettes dry and a box I modified to store my Wagos. All dimensions are adjustable and you can even design your own interior.

Vật Liệu Thêm

Cần mấy con ốc, cỡ M3 là ngon, với dài dài chút. Tui xài ốc 20mm cho hộp thuốc lá với 25mm cho hộp Wago.

Cách Tùy Chỉnh

Do tui gặp chút vấn đề với OpenSCAD customizer (mấy vụ lưu tham số á), nên tui làm khác chút: Mấy cái tham số được lưu hết trong một file, phần cấu trúc thì ở file khác, rồi nó được include vô file tham số. Như vậy anh em giữ mấy bộ tham số gọn gàng được. Cái file mẫu là defaultbox.scad. Muốn làm hộp mới, anh em cứ copy cái file này rồi đặt tên mới. Sau đó mở bằng SCAD lên sửa tham số tùy ý.

Tham Số

Chế Độ Xem (View)

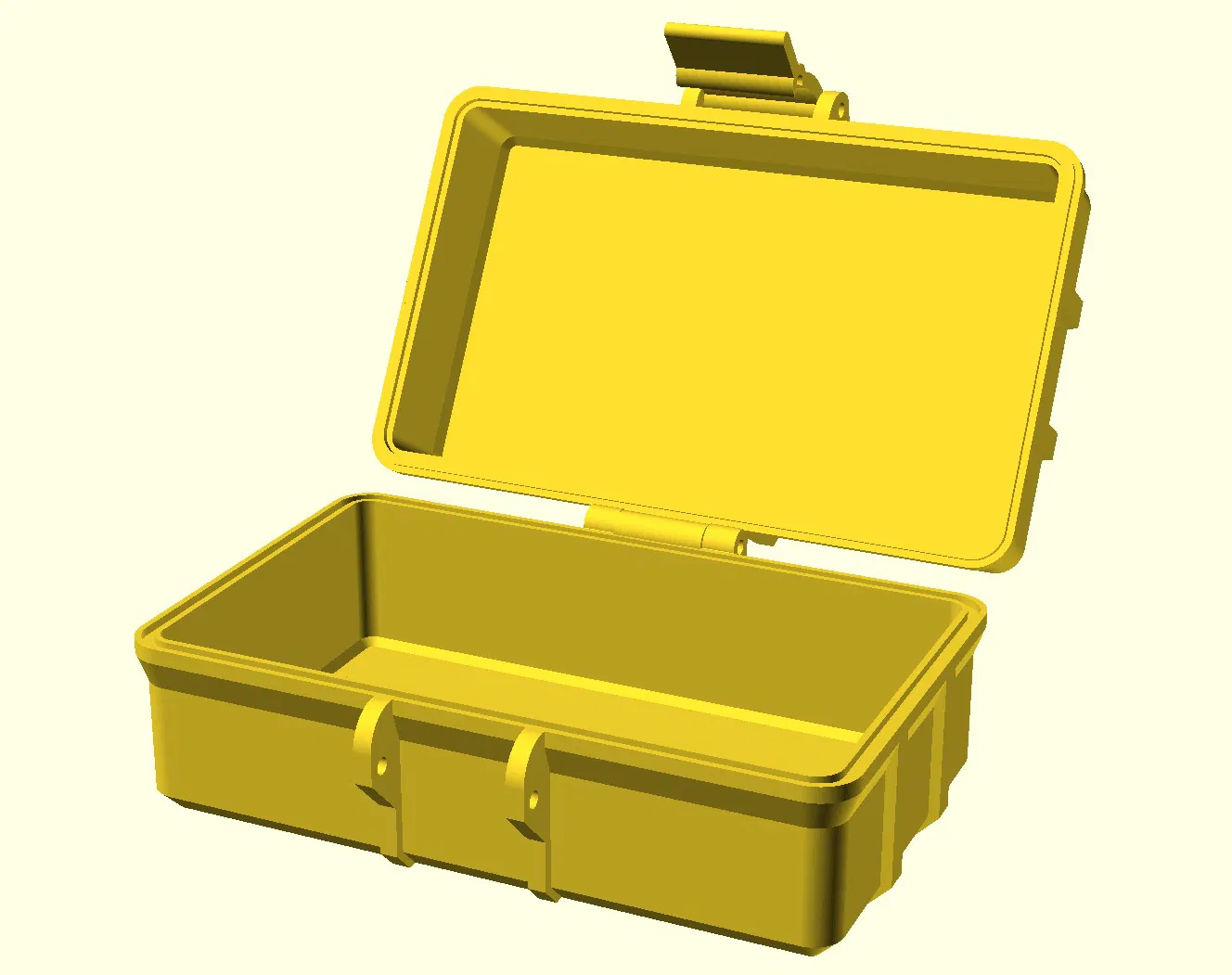

Thật ra không phải tham số, cái này điều khiển cách SCAD render vật thể. Anh em có thể xem hộp đang mở ("Complete Open"), đóng ("Complete"), hoặc các bộ phận riêng lẻ ("Parts) ví dụ để xuất STL in hoặc in từng phần.

Góc Nhìn (ViewAngle)

Trong chế độ xem "Complete Open", cái này là góc của nắp.

Tham Số Toàn Cục

Mấy cái đo đạc đầu tiên đều là cho bên trong hộp, vì đó là cái quan trọng nhất - không gian sử dụng.

Chiều Sâu Lòng Hộp (InnerBoxDepth)

Chiều sâu bên trong của hộp

Chiều Rộng Lòng Hộp (InnerBoxWidth)

Chiều rộng bên trong của hộp

Chiều Cao Đáy Hộp (InnerBoxBottomHeight)

Chiều cao phần đáy, nên lớn hơn hoặc bằng 16

Chiều Cao Nắp Hộp (InnerBoxLidHeight)

Chiều cao phần nắp, nên lớn hơn hoặc bằng 10

Bán Kính Góc Trong (InnerCornerRadius)

Bán kính các góc dọc bên trong. Nếu anh em đặt InnerBoxDepth = InnerBoxWidth và tham số này gần bằng một nửa InnerBoxDepth/Width, anh em sẽ có một cái hộp tròn. Nên đặt NumHinge, NumLatch và NumRibs bằng 1.

Kích Thước Bo Góc Trong (InnerChamferSize)

Phần bo góc của các góc ngang bên trong

Chiều Dài Ốc (ScrewLength)

Cái này khỏi nói nha, chiều dài ốc

Đường Kính Ốc (ScrewDiameter)

Đường kính ốc

Dung Sai Ốc (ScrewTol)

Dung sai cho lỗ chốt khóa

Độ Dày Tường (WallThickness)

Độ dày của tường.

Số Bản Lề (NumHinge)

Số lượng bản lề - tối đa 3 cái

Số Chốt Khóa (NumLatch)

Số lượng chốt khóa, tối đa 3 cái

Chiều Cao Gioăng (TSealHeight)

Chiều cao cho gioăng TPU tùy chọn, 1mm là đủ, để 0 nếu không cần

Nội Thất Sang Nắp (InteriorToLid)

Boolean, điều khiển xem nội thất có được áp dụng vào nắp hay không

Còn nhiều tham số nữa, đa số không cần sửa, nhưng có vài cái ngoại lệ:

Dịch Chốt Khóa (LatchDisplacement)

Cái này là chốt khóa bị đẩy xuống bao nhiêu. Với nắp mỏng (ví dụ InnerBoxLidHeight = 10) thì chỉnh cái này về 4.

Số Gân (NumRibs)

Số cặp gân trang trí ở bên hông, tối đa 3 cặp

Nội Thất

Phần nội thất có thể thiết kế tùy ý. Để sửa, anh em sửa module Interior ở dưới file tham số. Module nội thất có thể xuất ra hình học sẽ được chèn vào đáy và tùy chọn cả vào nắp hộp. Anh em có thể thiết kế nội thất tùy ý với SCAD. Giới hạn là chiều sâu (x), chiều rộng (y) và chiều cao (z) của hộp. Tọa độ đều dương. Để thiết kế dễ hơn, có 2 module đơn giản anh em có thể dùng để chia vách: dwall và wwall. Chúng tạo ra một vách theo chiều sâu hoặc chiều rộng. Ở đây tọa độ là tương đối, luôn nằm trong khoảng 0 đến 100. Ví dụ dwall(0,33,100,100) sẽ tạo một vách chia 1/3 chiều rộng với chiều cao đầy đủ. Vì nắp hộp luôn cao tối thiểu 10mm, và mấy món nhỏ có thể
