Giá đỡ cuộn bên cho máy in 3D QIDI X-Plus3

Cập nhật: (21/8/2023) -

1. Đã thêm phiên bản mới cho x-Max 3 - với giá đỡ cuộn ở góc 90 độ - lưu ý rằng điều này sẽ định vị chất hút ẩm tốt ở phía dưới CHỈ khi giá đỡ được lắp ở bên phải của máy in. Cũng đã giảm độ sâu lắp vào tay cầm bên hông xuống 4mm
2. Đã thay thế các phiên bản x-Max 3 của 35 độ và 45 độ bằng các phiên bản mới với độ sâu lắp vào tay cầm bên hông giảm xuống 4mm

Cập nhật: Đã thêm 2 phiên bản (chưa thử nghiệm) cho x-Max 3. Một phiên bản đặt giá đỡ hộp khô ở góc 35 độ và phiên bản còn lại đặt ở góc 45 độ. Giá đỡ x-PLUS3 ở góc 35 độ - nhưng góc cuối cùng khi lắp là 45 độ vì tay cầm x-PLUS3 có độ dốc 10 độ. Tay cầm bên hông x-Max 3 là góc phẳng 0 độ - vì vậy giá đỡ ở góc 45 độ sẽ đặt giá đỡ bên hông ở 45 độ (phù hợp với x-PLUS3).

---------------------------------------------------

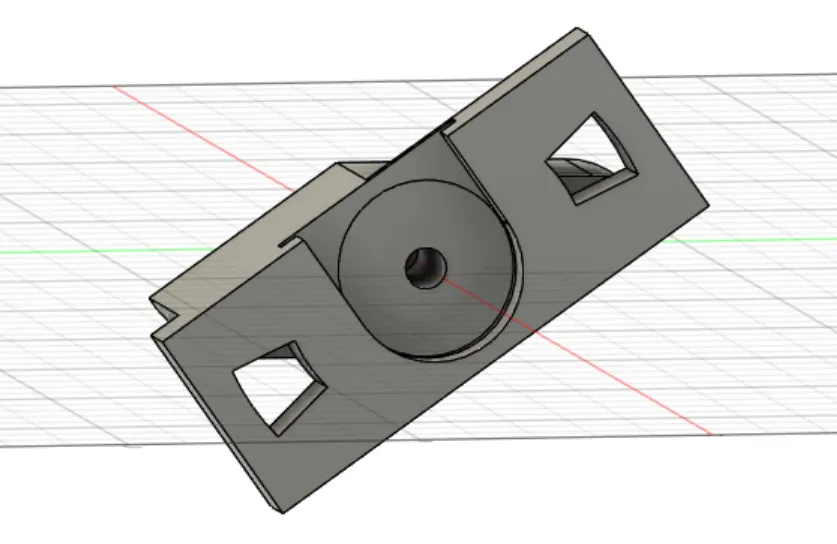

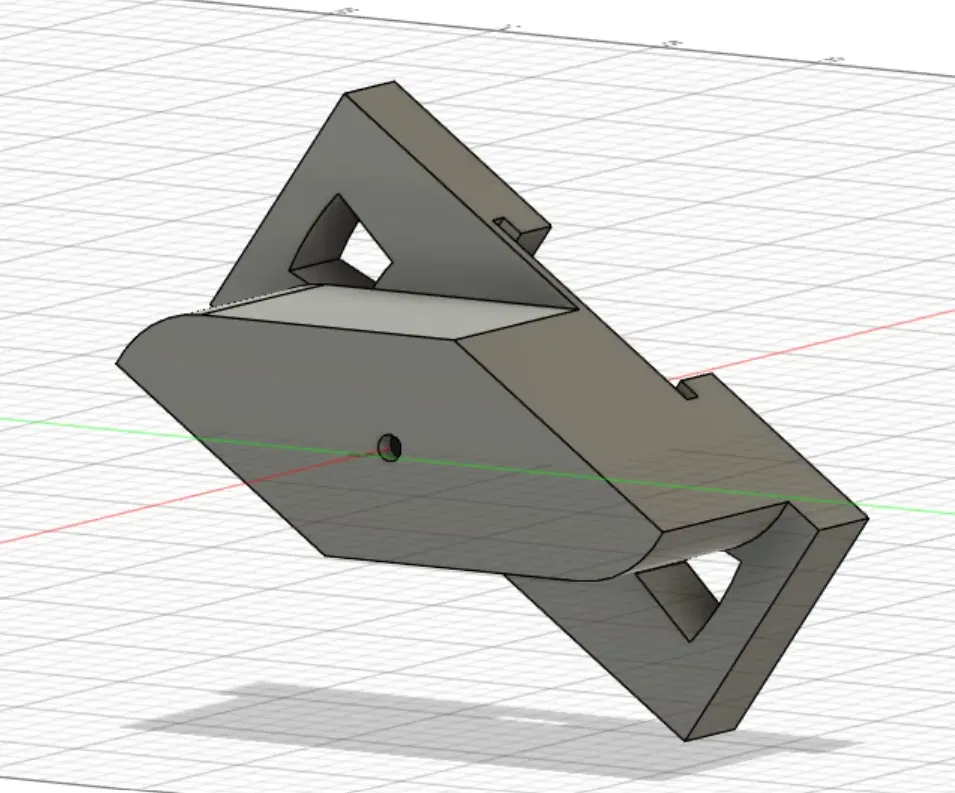

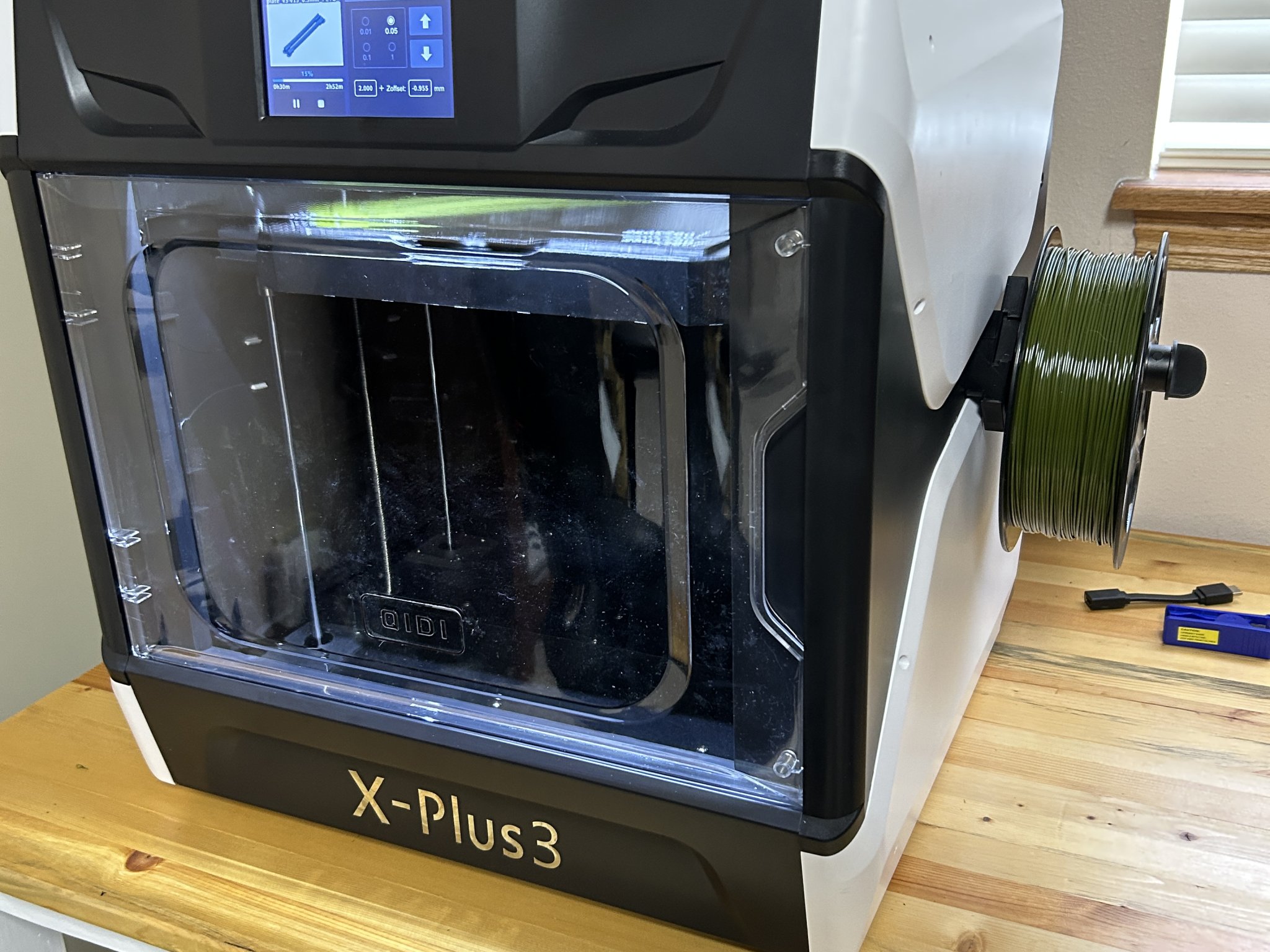

Giá đỡ cuộn lắp bên cho Qidi X-Plus3

Lắp vào tay cầm bên phải. (Chỉ cần phản chiếu hình ảnh trong phần cắt để lắp vào bên trái - lắp bên trái sẽ loại bỏ nhu cầu về giá đỡ ống bowden bổ sung.)

Các bước lắp đặt:

1. In giá đỡ cuộn bên (và giá đỡ bowden nếu lắp ở bên phải)

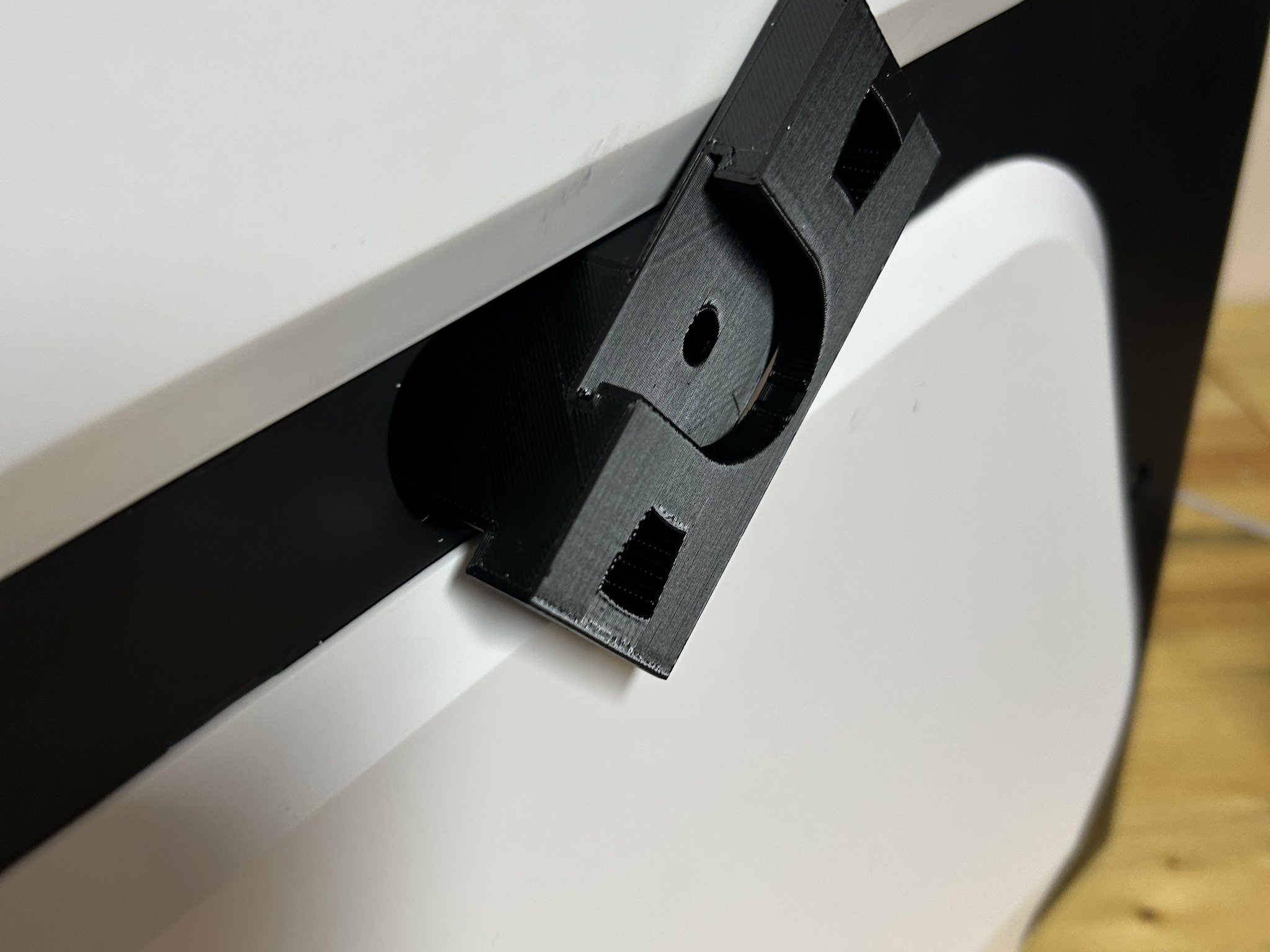

2. Chèn vào khe tay cầm bên
3. Khoan lỗ 1/8" sử dụng giá đỡ làm hướng dẫn
4. Cố định bằng bu lông 3mm x 10mm và đai ốc nylock 3mm (ở bên trong buồng)
5. Gỡ bỏ ống giá đỡ cuộn gốc từ phía sau của X-Plus3 và chèn vào giá đỡ cuộn bên mới

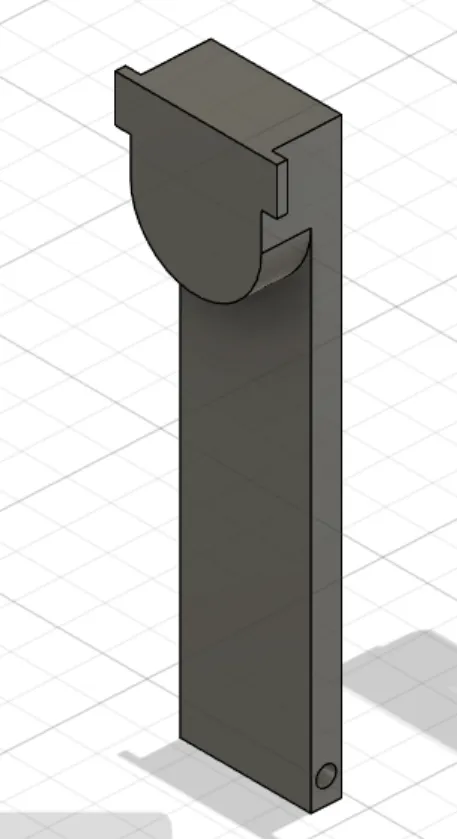

6. Chèn giá đỡ bowden vào khe gốc ở phía sau dùng cho ống giá đỡ cuộn

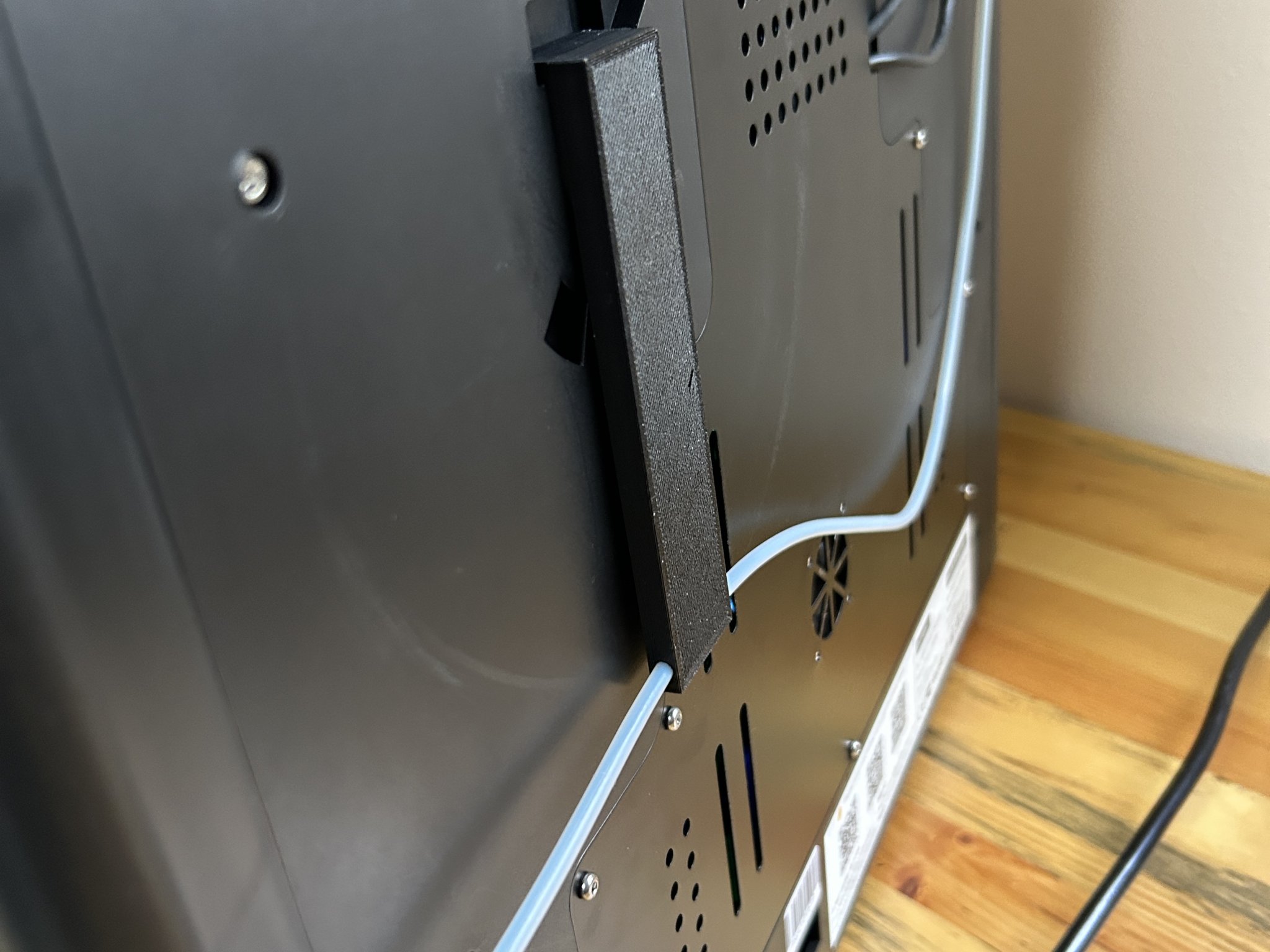

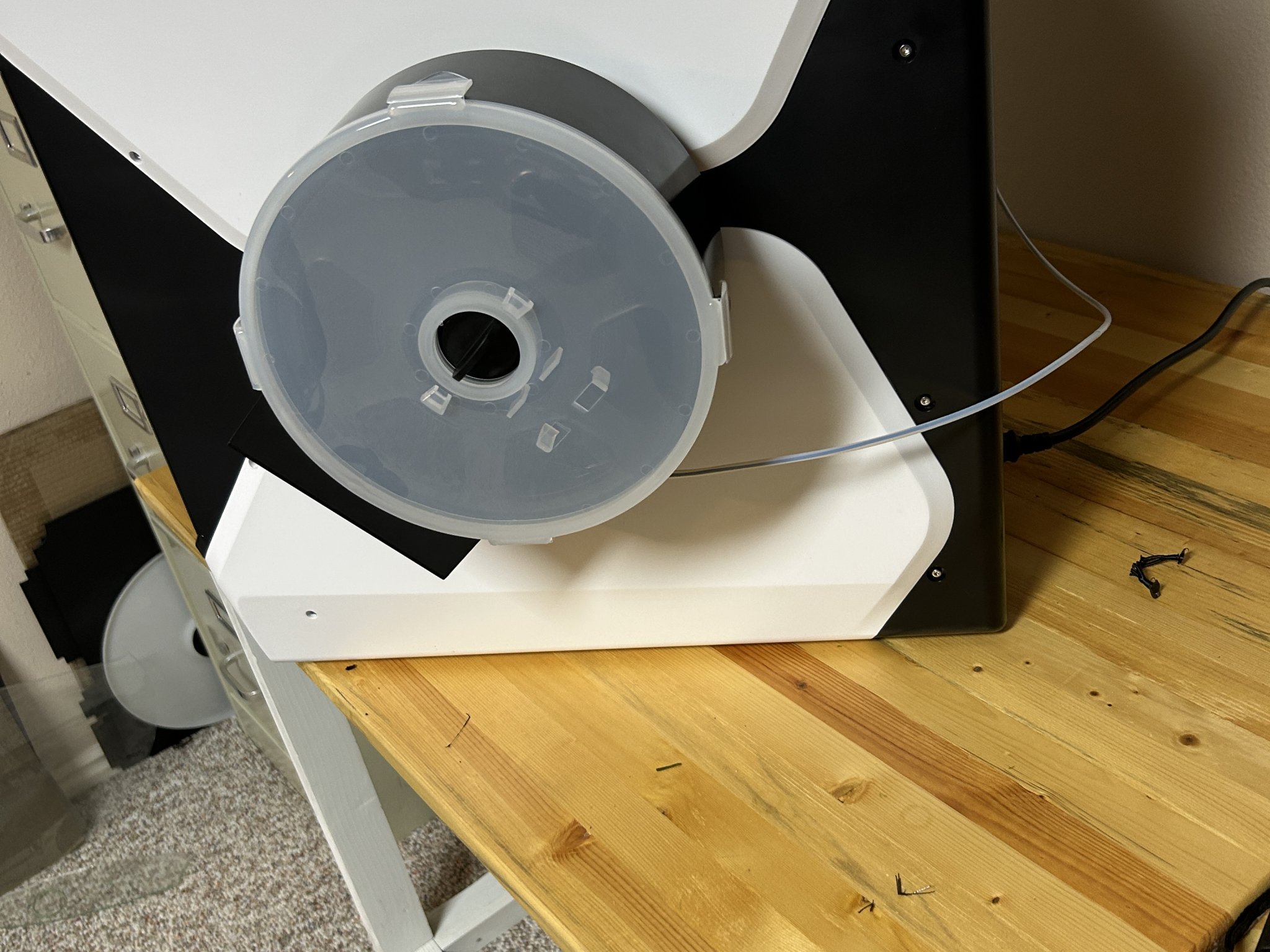

7. Chạy một ống bowden từ cảm biến hết filament qua giá đỡ bowden và vòng qua bên đến cuộn filament (hoặc hộp khô)

Mẹo in ấn

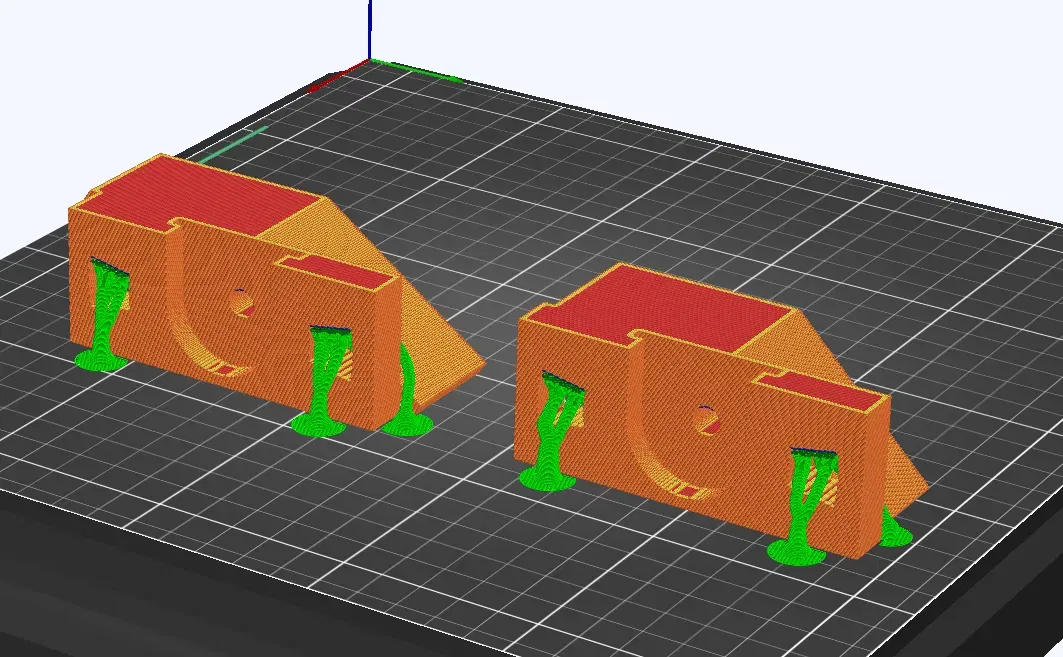

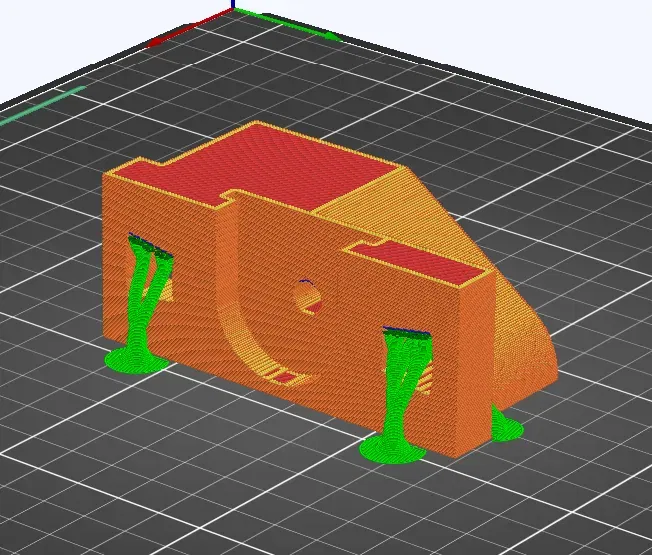

Sử dụng giá đỡ hữu cơ như trong hình cho giá đỡ cuộn

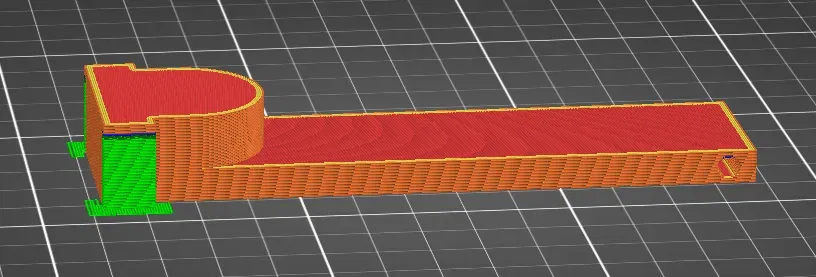

Sử dụng giá đỡ chặt như đã chỉ ra cho giá đỡ bowden

Lưu ý các bức ảnh về hướng của bộ cắt. Hướng này giữ cho khe cắm giá đỡ cuộn sạch sẽ và được thiết kế để cho phép giá đỡ cuộn gốc trượt vào vị trí với ít sự cản trở nhất.
