Đầu nối rèm panel IKEA Vidga hai mảnh

Chỉnh sửa 1 - Ngày 8 tháng 2 năm 2024

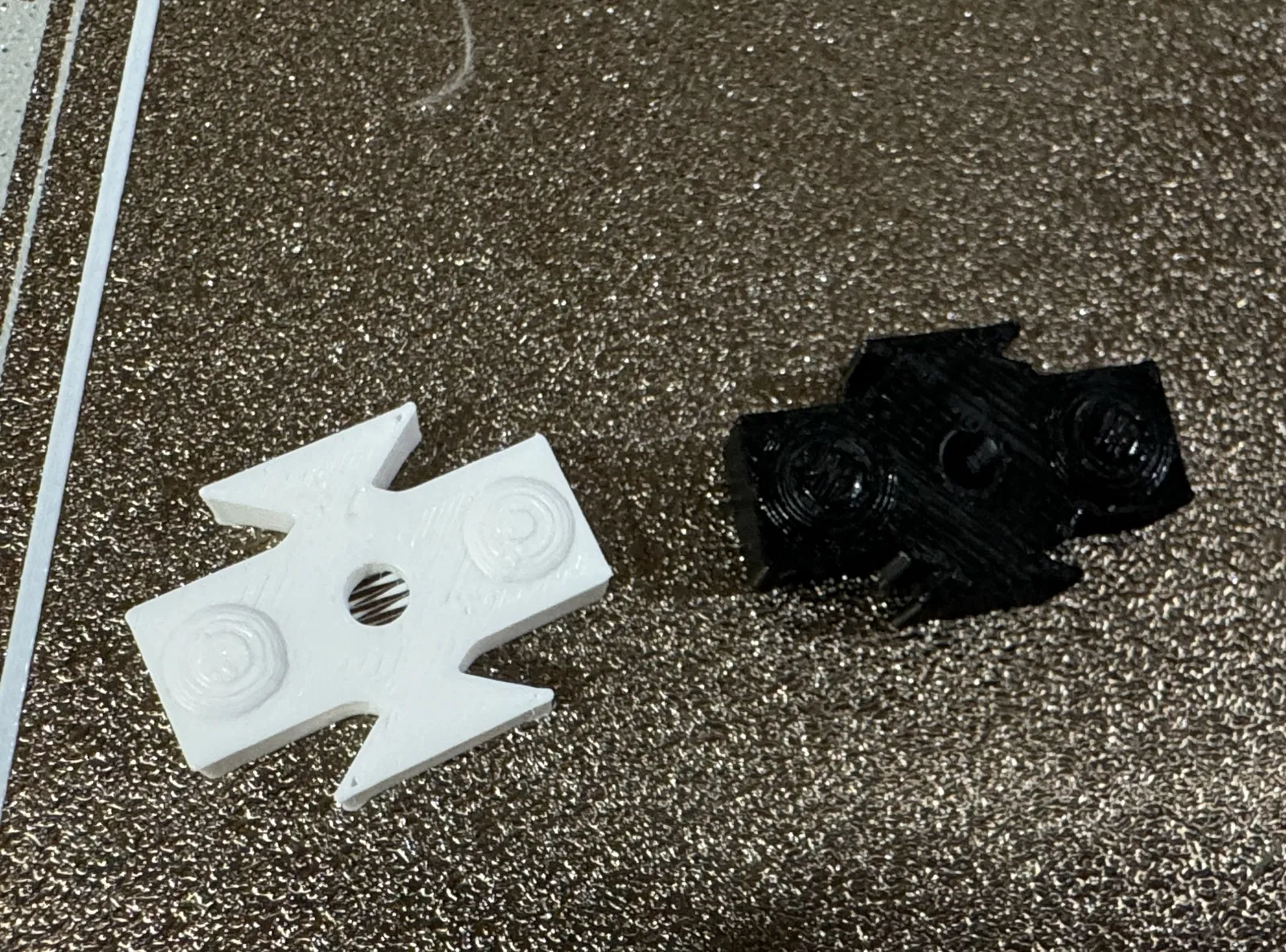

Dựa trên phản hồi nhận được từ lần tải lên thiết kế đầu tiên, tôi đã sửa đổi thiết kế của mình và tải lên một tệp STL mới. Tệp này sẽ bắt các rèm tấm liền kề tốt hơn nữa. Các cánh được làm rộng hơn, chiều cao và chiều dài giảm nhẹ và bạn cũng có thể sử dụng vít ngắn hơn để lắp đặt (8mm).

Bản gốc:

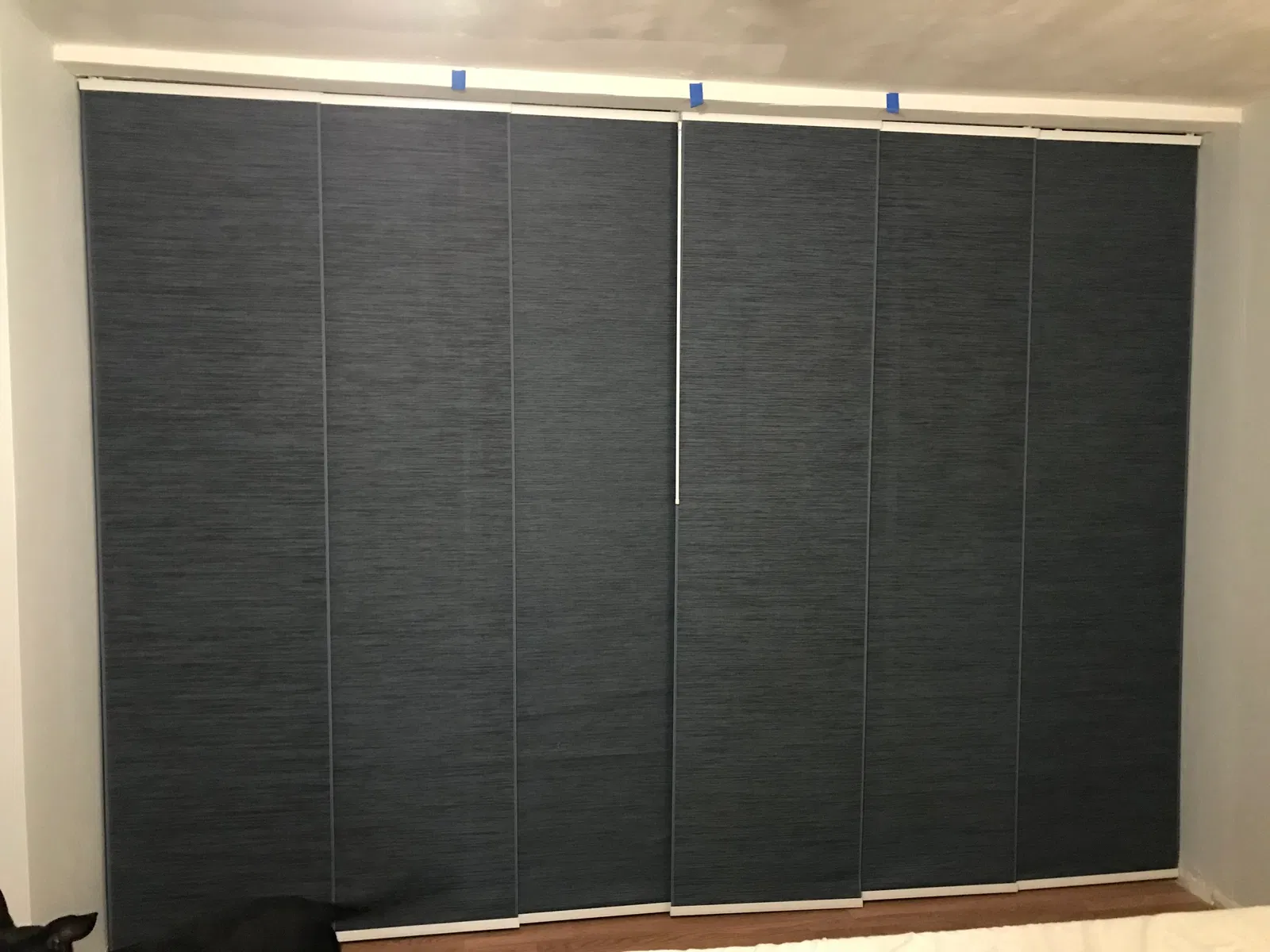

Trong phòng ngủ của mình, tôi đang sử dụng hai bộ ba rèm tấm Ikea làm cửa tủ quần áo. Khi tôi mua chúng, chúng đi kèm với các bộ phận lồng vào nhau để khi bạn kéo một tấm rèm, các tấm rèm được kết nối sẽ di chuyển theo nó để mở hoặc đóng. Bạn cũng có thể xem bộ phận này trong video này

Tuy nhiên, vấn đề của tôi với những bộ phận này là độ chồng lên nhau của các tấm rèm do bộ phận đó tạo ra khiến ba tấm rèm hơi ngắn để che hết tủ quần áo. Vì vậy, ban đầu tôi đã thử cắt bớt bộ phận đó để làm nó ngắn hơn và giảm khoảng hở.

Tuy nhiên, điều này chỉ hiệu quả trong một thời gian ngắn, và các đầu nối không giữ được vị trí do lực kéo và đẩy hai tấm rèm. Vì vậy, tôi muốn thiết kế một bộ phận có thể gắn chắc chắn hơn và cũng ngắn hơn bộ phận gốc.

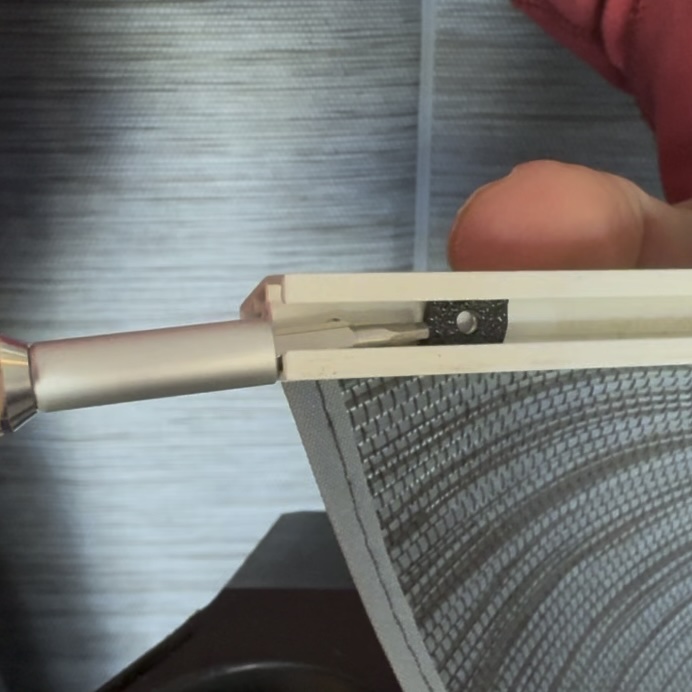

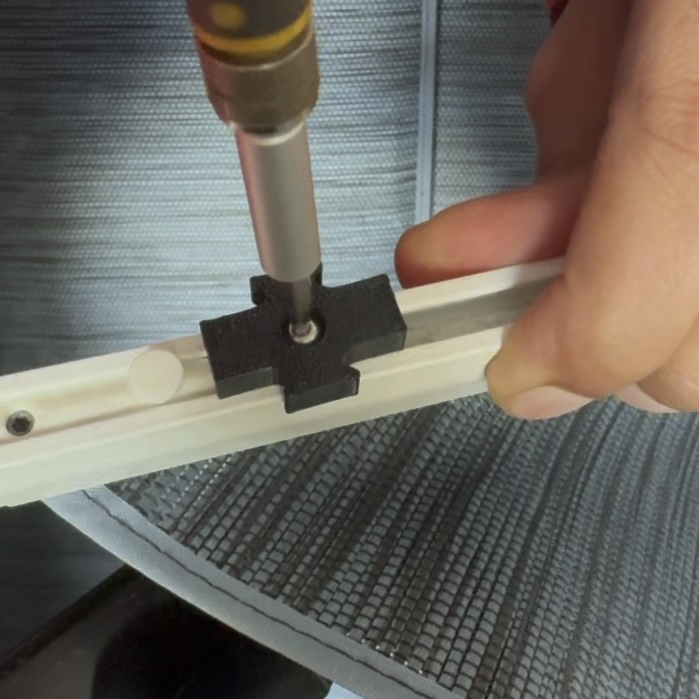

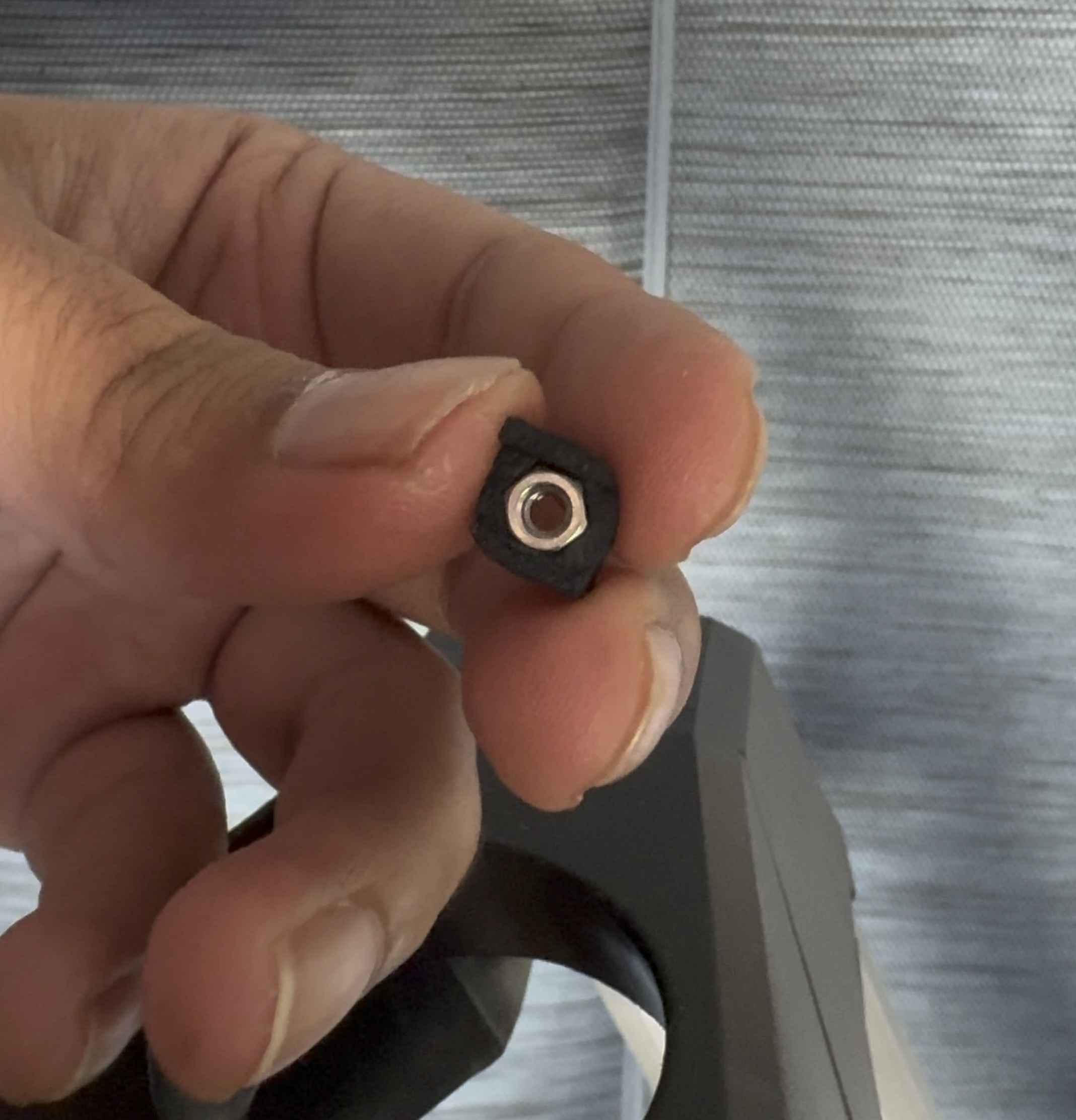

Sau nhiều lần thử nghiệm và sai sót, tôi cảm thấy mình đã có được thứ mình hài lòng. Đây là giải pháp gồm hai phần, sử dụng đai ốc M3 và vít. Có một bộ phận đai ốc giữ cố định mà bạn trượt vào rãnh với một đai ốc m3 bên trong, sau đó bạn vặn bộ phận kết nối vào và siết chặt.

Phần khớp nối mới rộng hơn một chút để đảm bảo các rèm tấm bắt vào nhau và chúng sẽ không bị trượt khi siết chặt bằng vít.

Lỗ vít trên bộ phận kết nối sử dụng một kỹ thuật nhằm cố gắng ngăn chặn việc in các phần nhô ra 90 độ. Vì vậy, bạn sẽ có một lớp rắn mỏng mà bạn phải dùng vít để ép xuyên qua khi lắp ráp.
