Vỏ Hộp Cho TPA3116D2 Amp (V2)

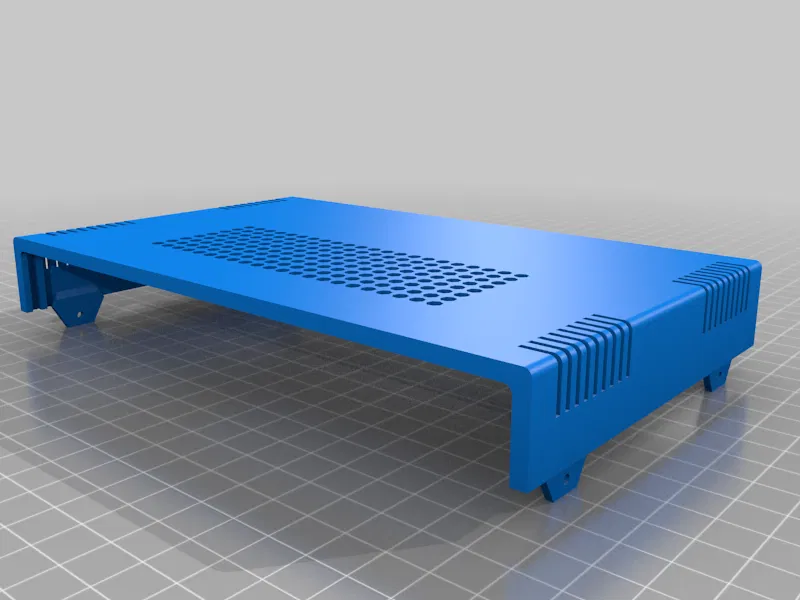

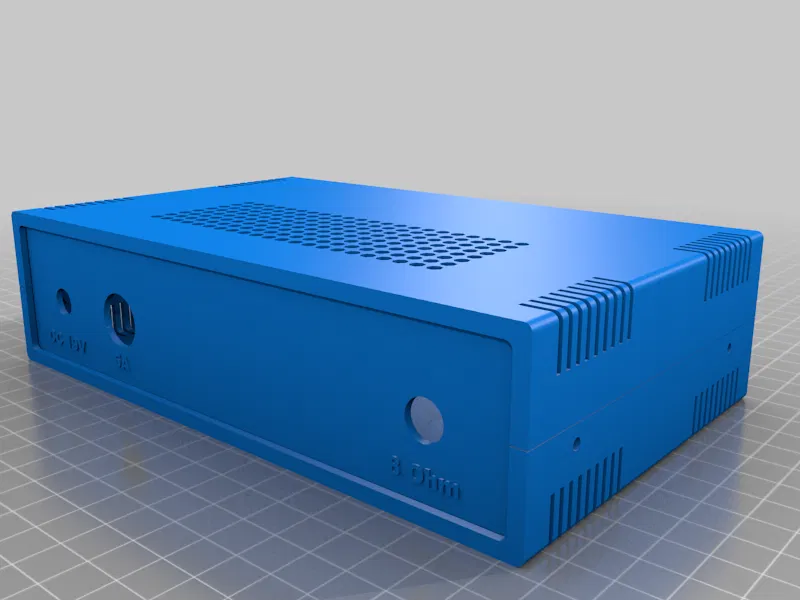

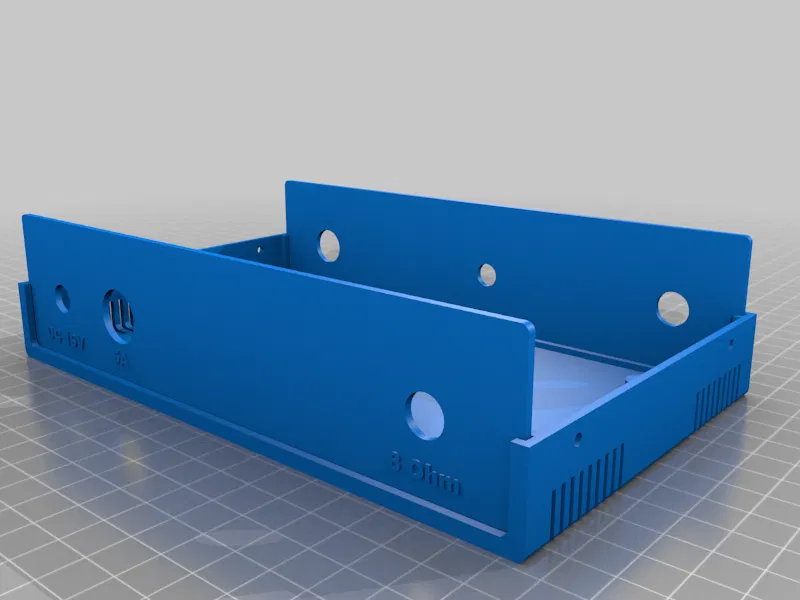

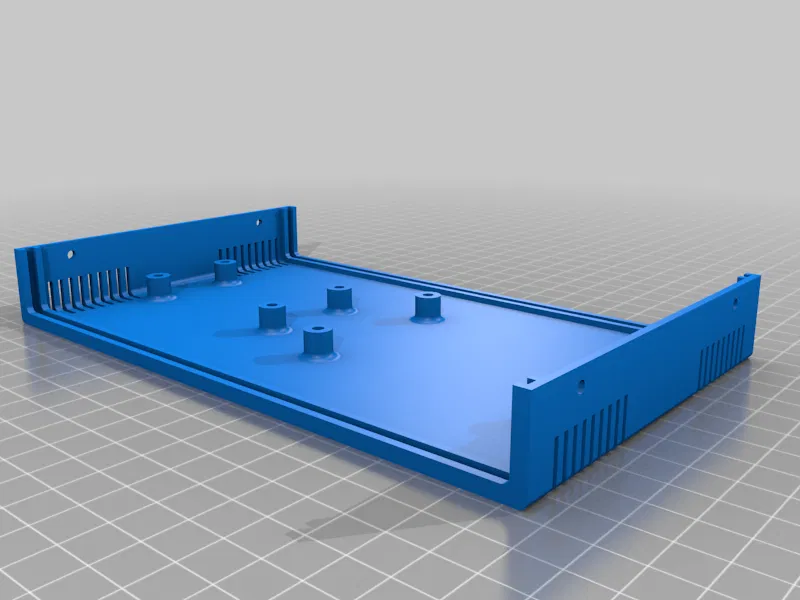

Tui lấy bản remix "Customizable Box" của jbebel rồi thêm khả năng chứa thêm một bo mạch PCB thứ hai. Tui cũng thêm một số khe thông gió bổ sung ở mặt trên. Trong bản dựng cuối cùng, tui cũng gắn thêm một quạt nhỏ 30x30x10 24V trực tiếp vào tản nhiệt của ampli để giảm nhiệt độ một chút.

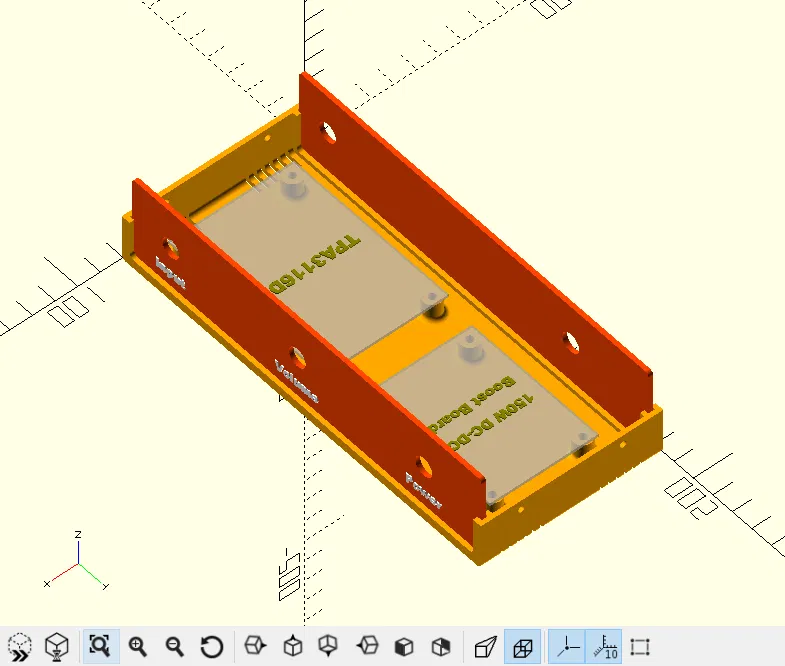

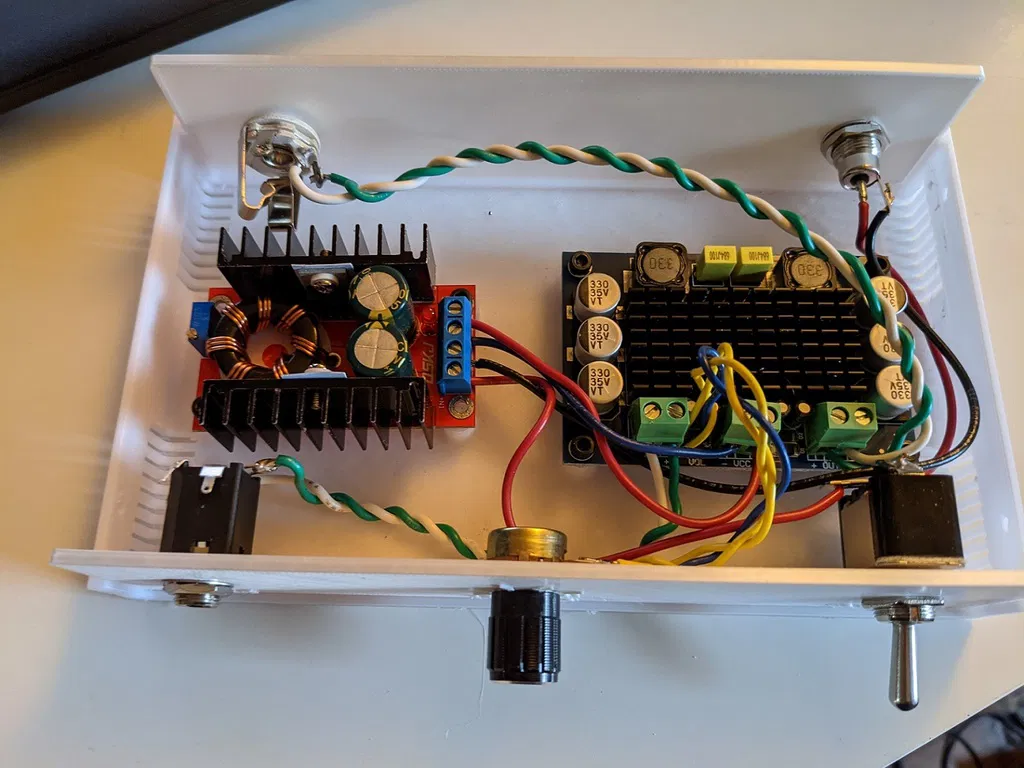

Cái vỏ tui muốn làm là cho bo mạch ampli TPA3116D2, nhưng cũng có một bo mạch tăng áp DC-DC trong đó để tui có thể chạy ampli ở điện áp tối ưu hơn từ nguồn điện laptop DC tiêu chuẩn.

Cái này được thiết kế để vừa với AMP sau: https://www.amazon.com/dp/B08JG95NXD

và bo mạch tăng áp DC: https://www.amazon.com/dp/B09878FGLR

Cài đặt in

Máy in:

Two Trees Sapphire Pro

Rafts:

Không

Supports:

Không

Độ phân giải:

200

Infill:

38

Filament:

eSUN PETG

Ghi chú:

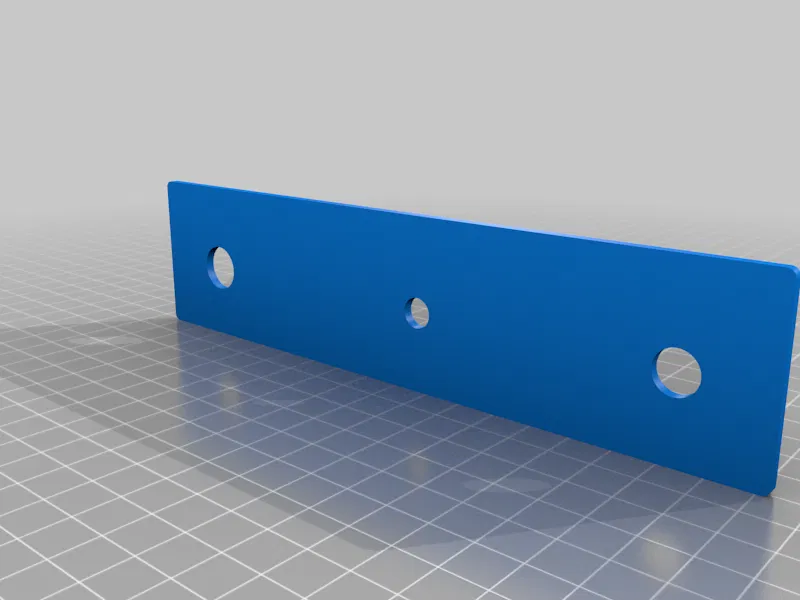

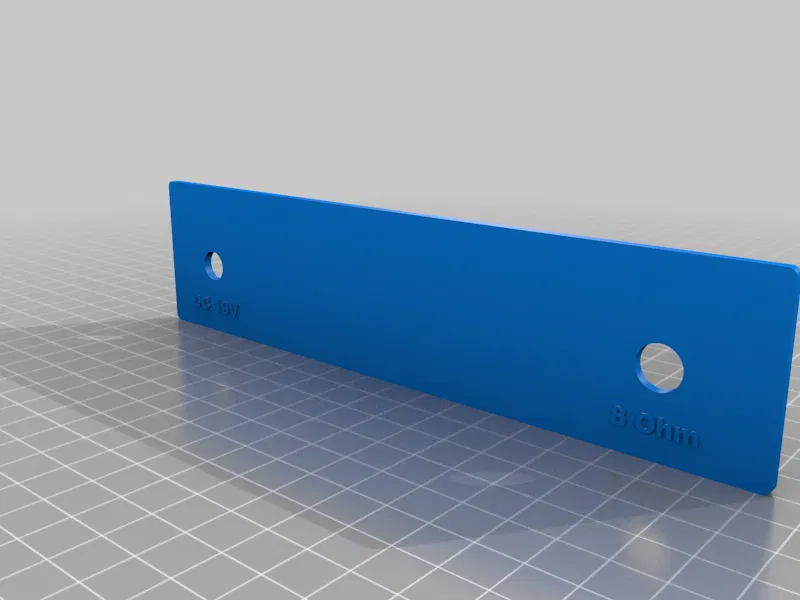

Khi xuất file mặt trước và mặt sau, tui đã tự chỉnh độ dày của tấm thành 2.5mm so với mặc định là 2mm để chúng vừa khít. Mặc định cho phép hơi nhiều cử động so với ý tui.
