Giá đỡ quạt thổi 3010 cho tấm gắn effector Rostock nhôm 713Maker Kossel

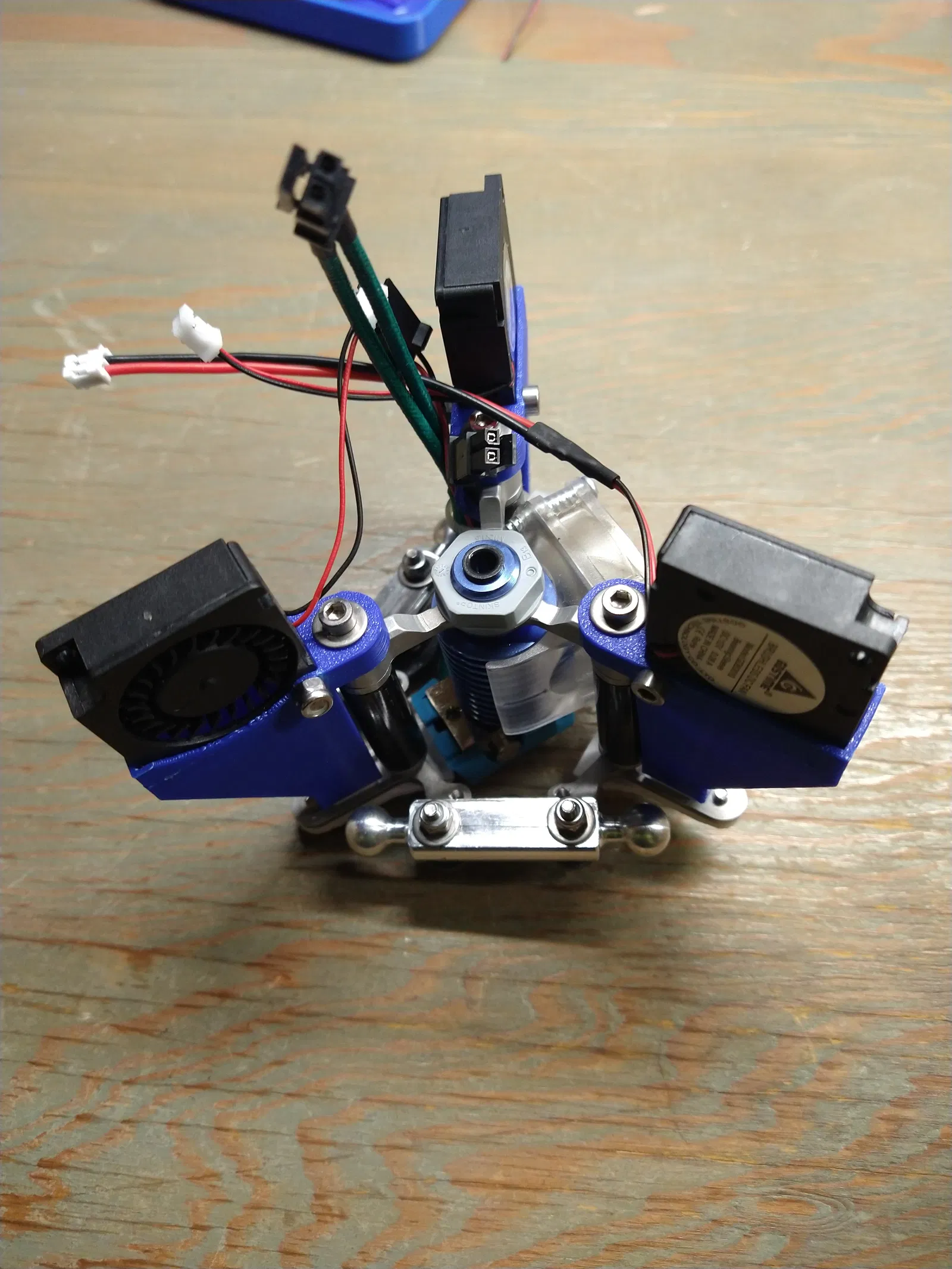

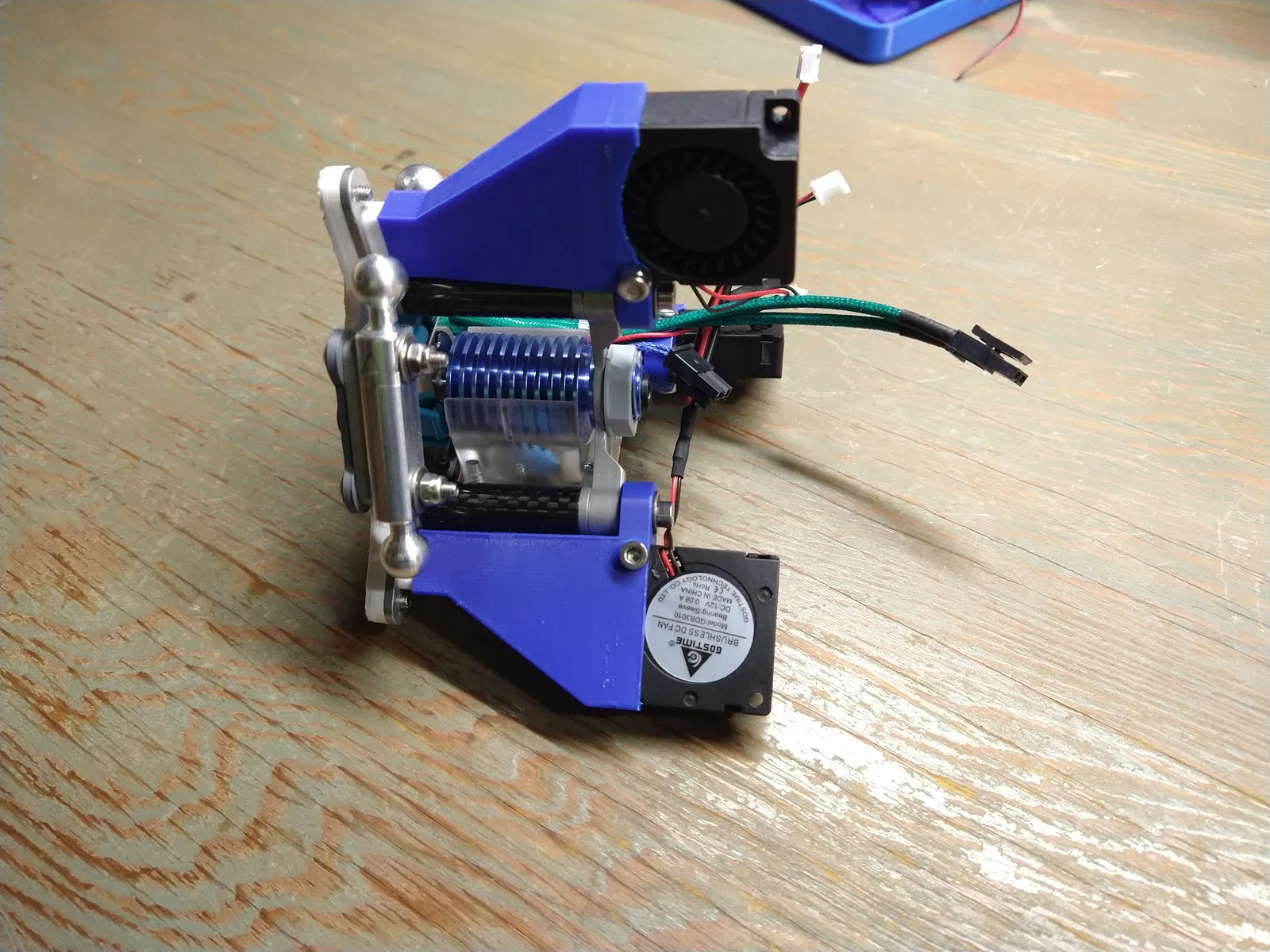

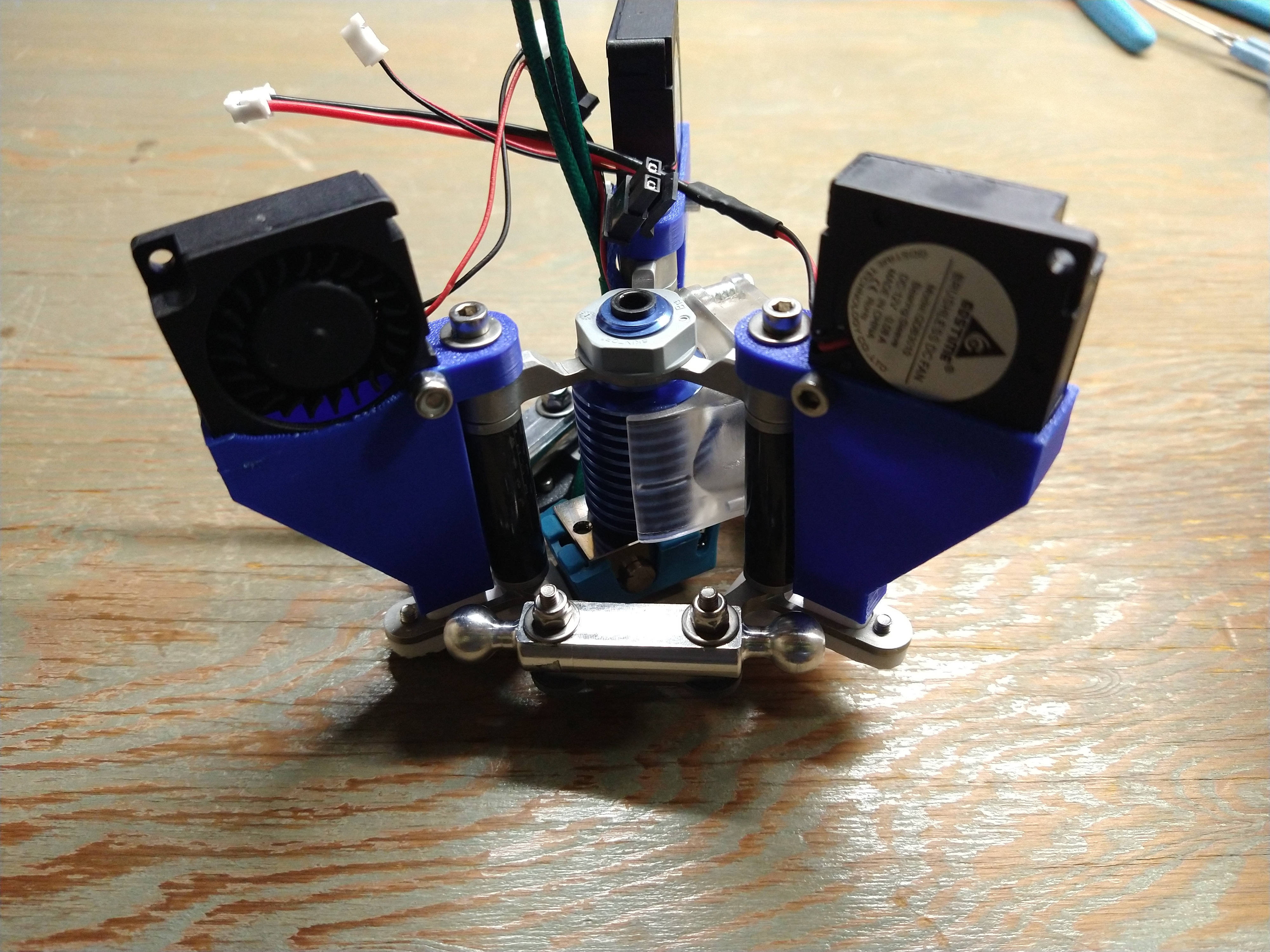

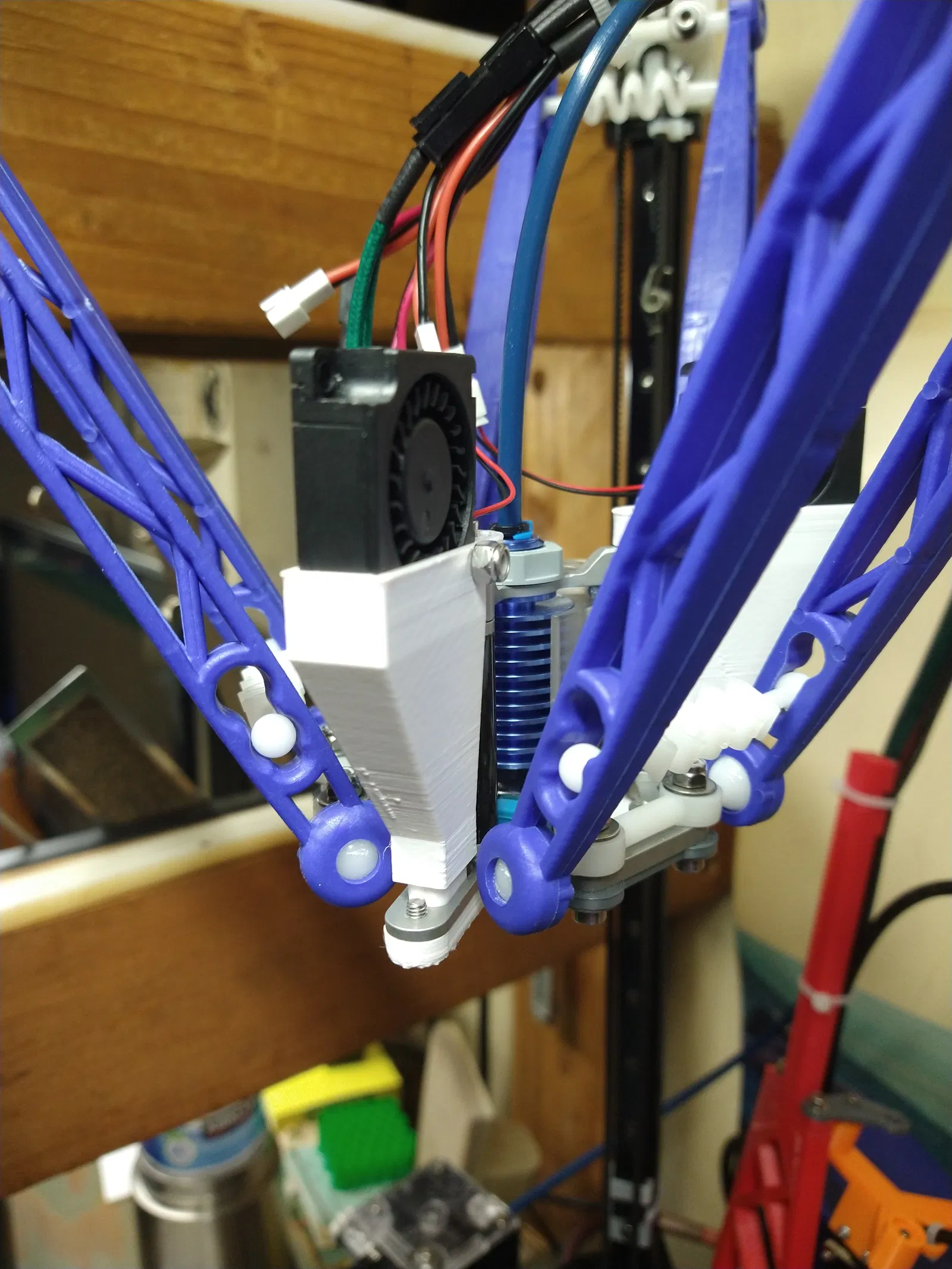

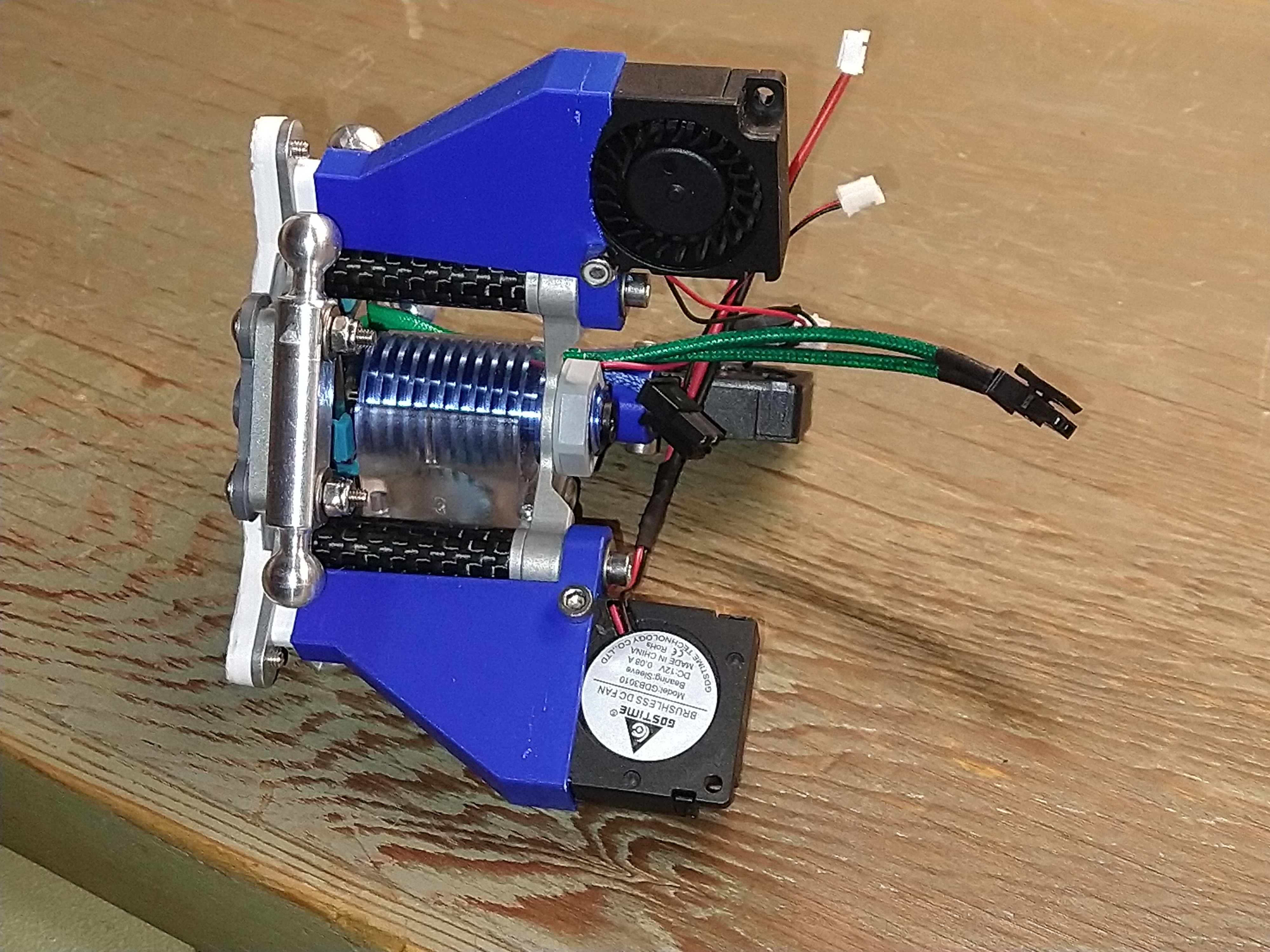

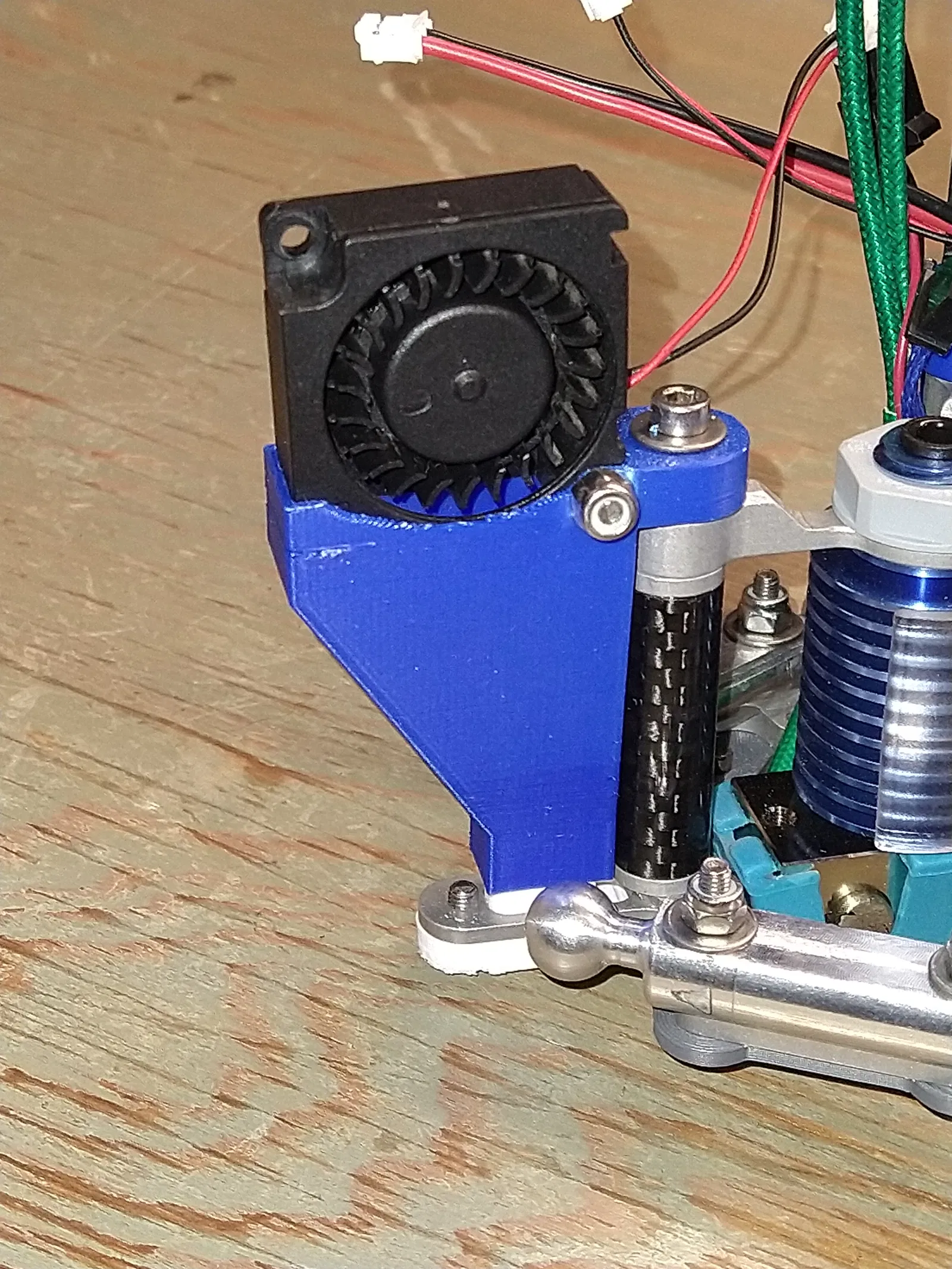

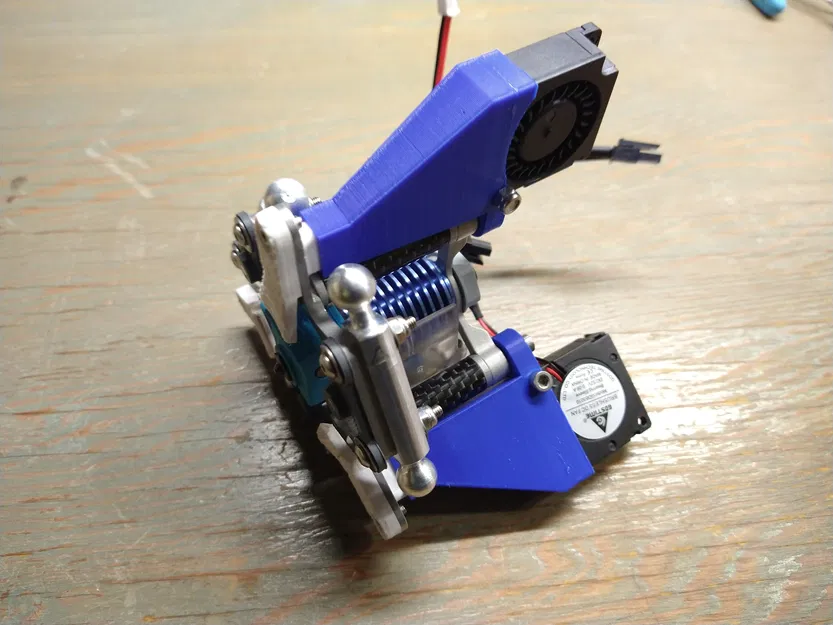

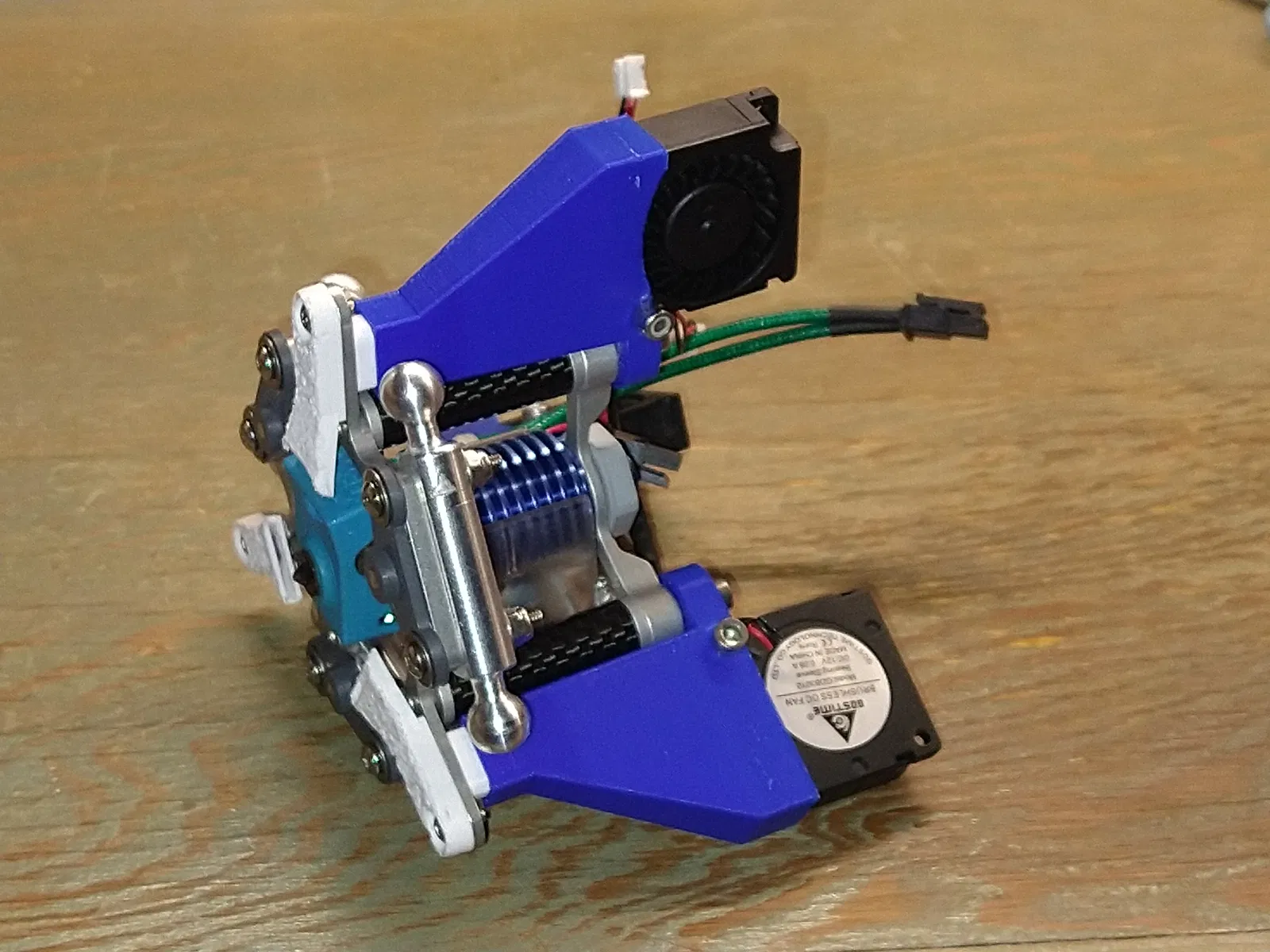

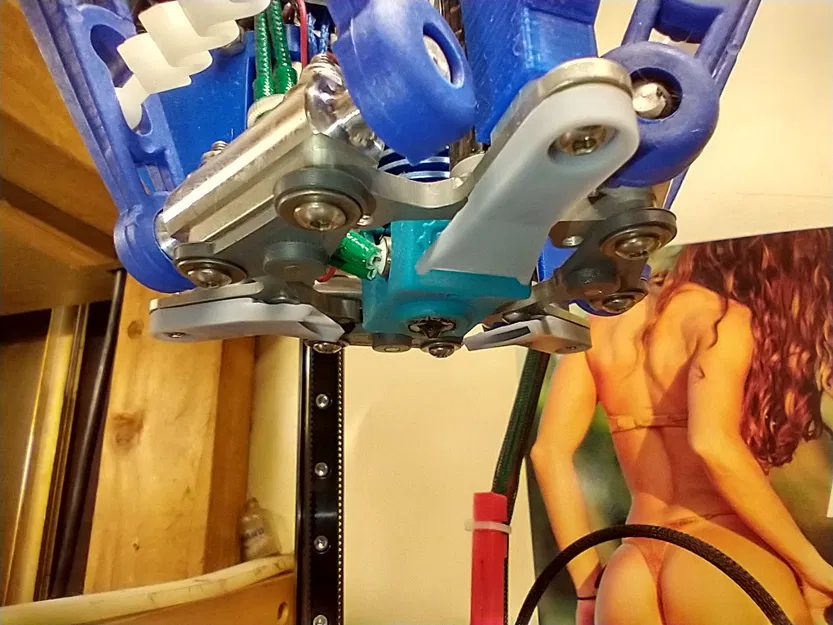

Giá đỡ quạt và vòi phun làm mát linh kiện cho tấm gắn effector khớp cầu 713Maker sử dụng quạt thổi 3010.

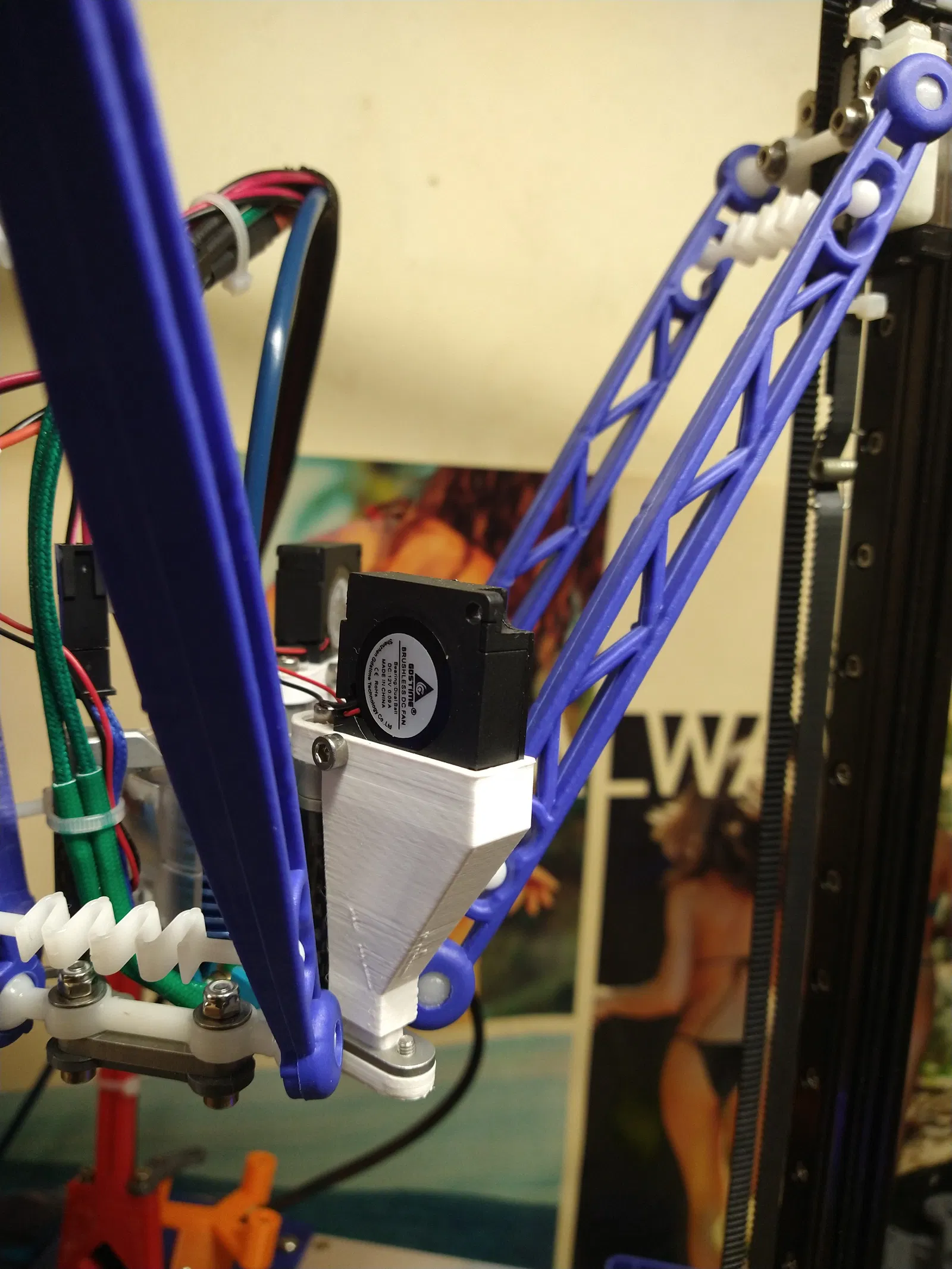

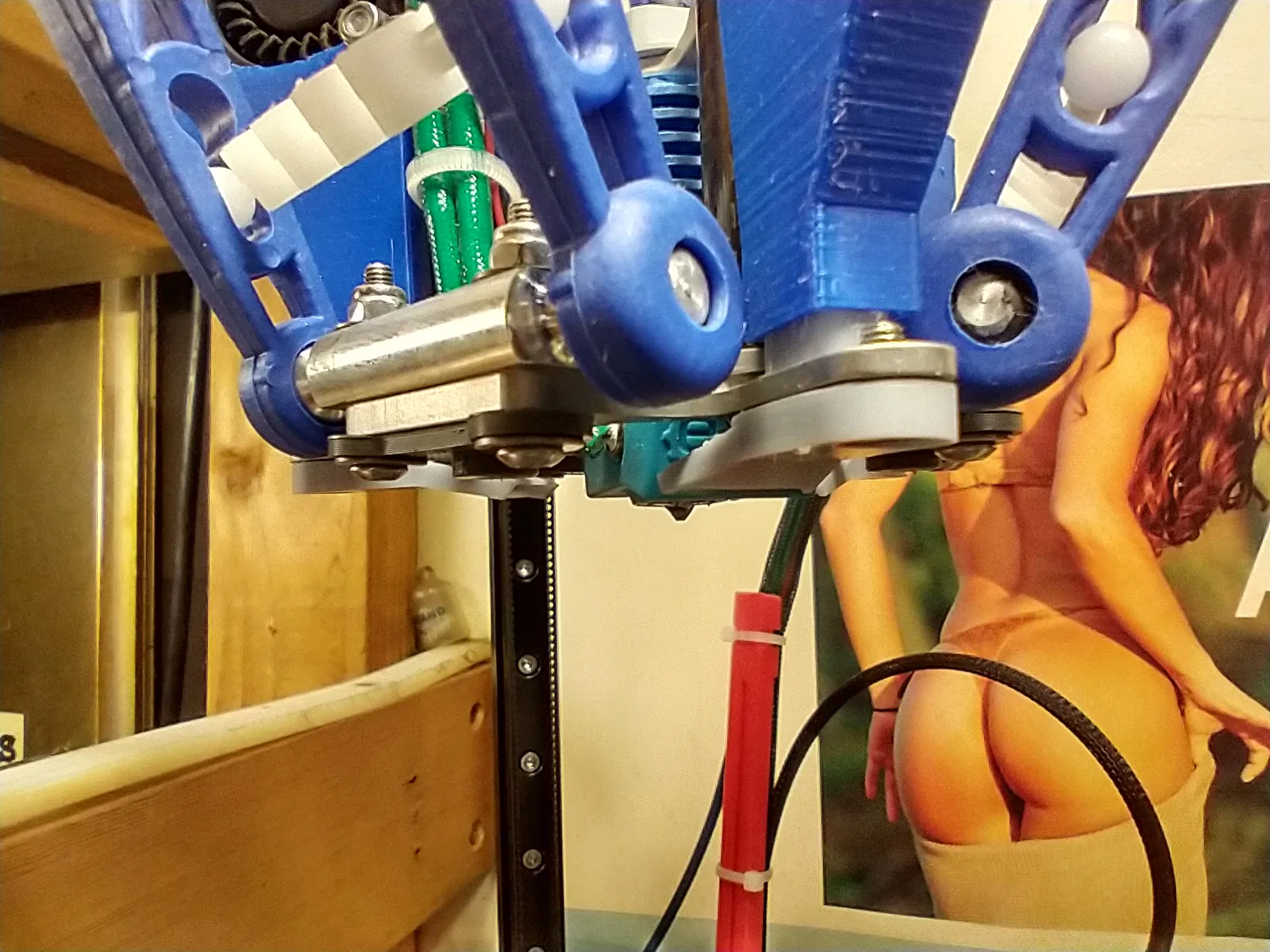

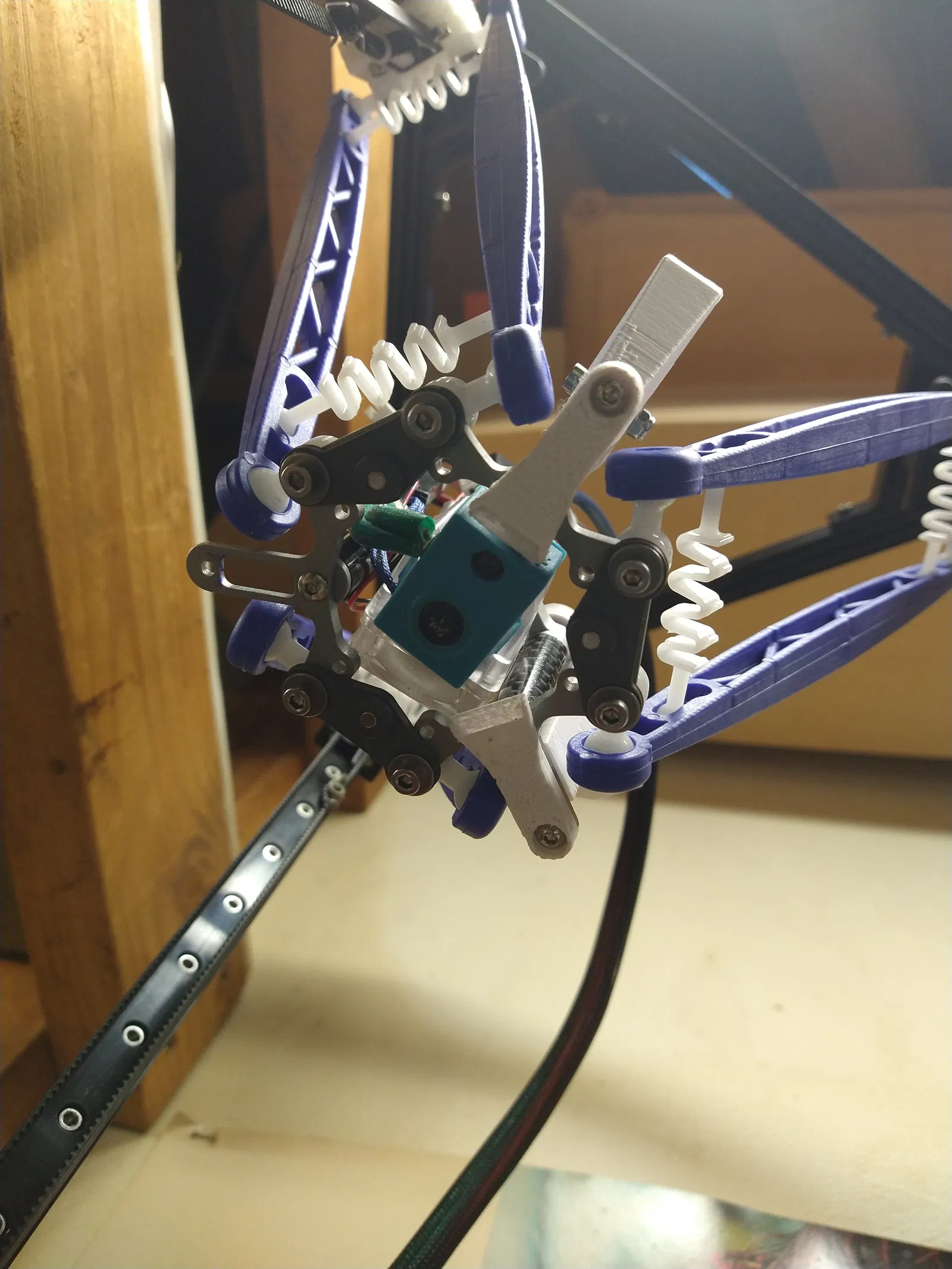

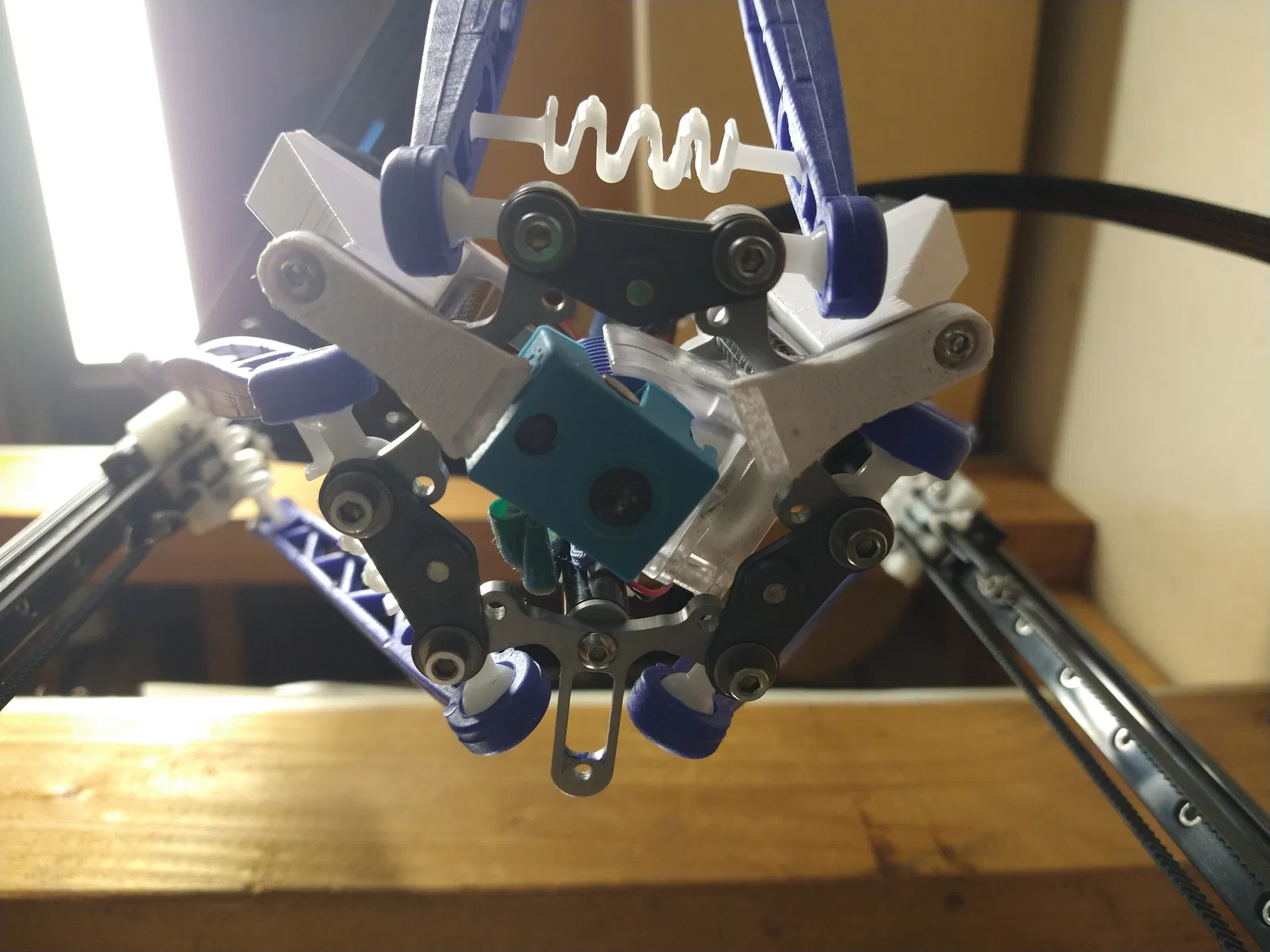

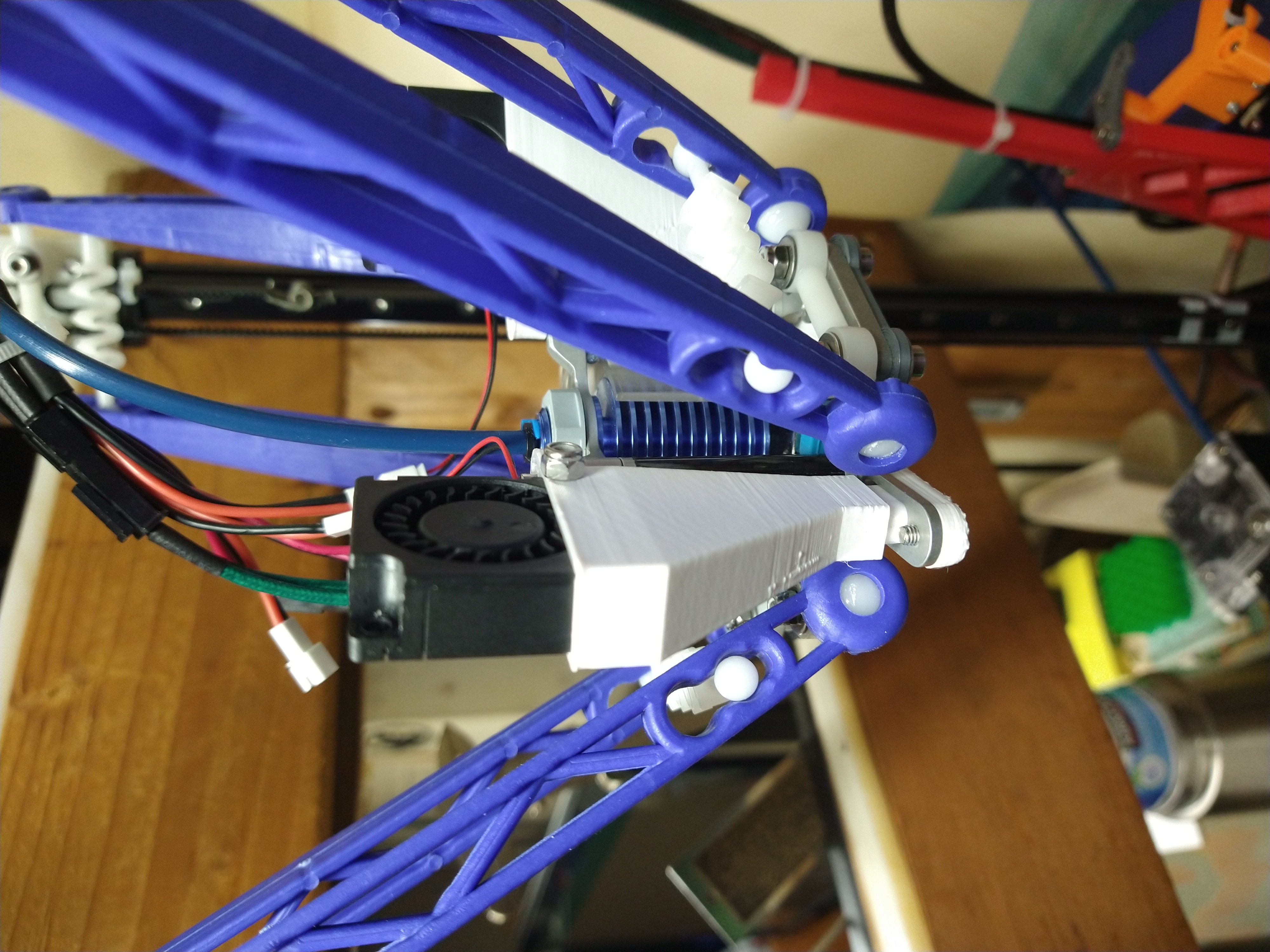

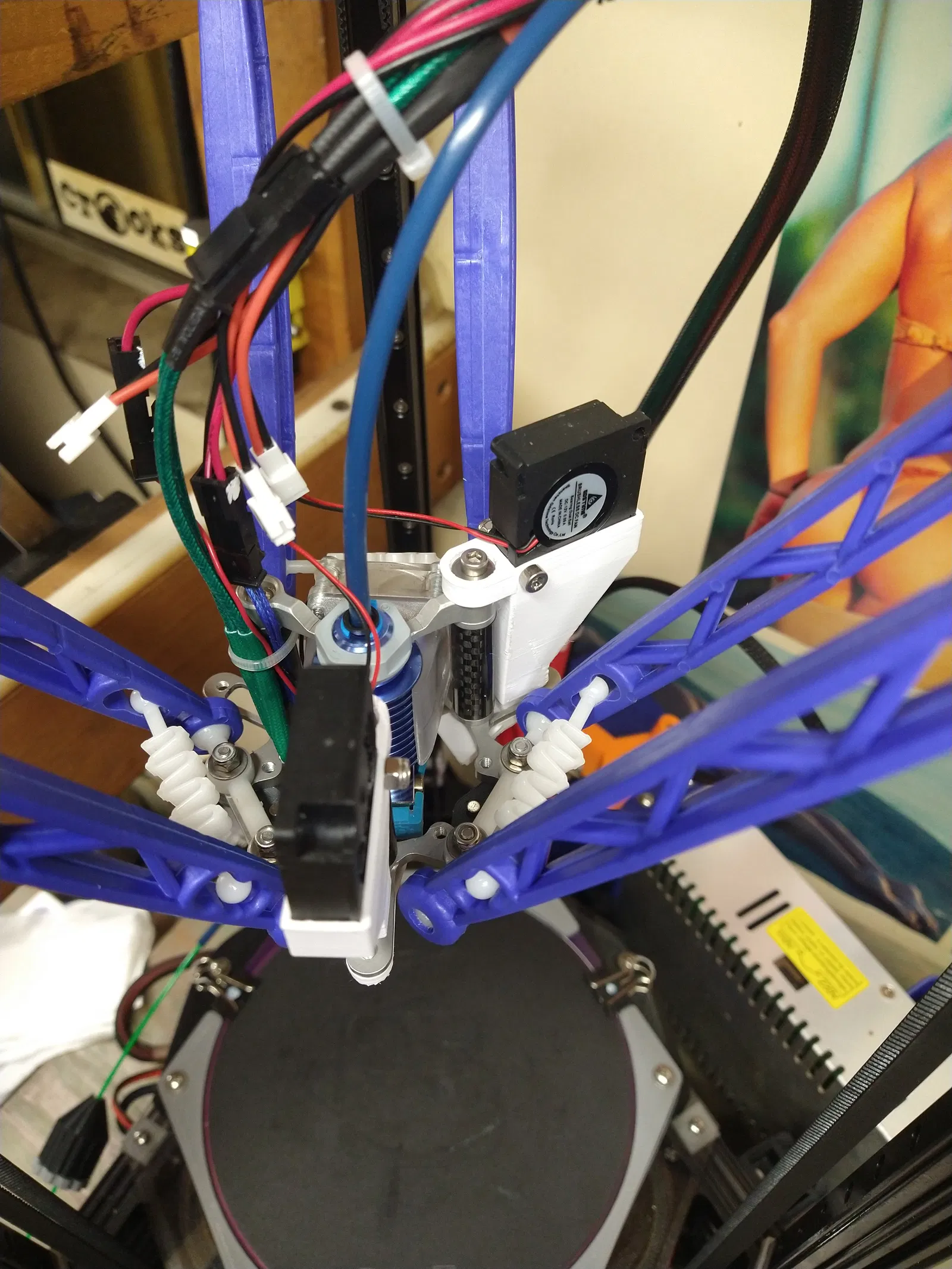

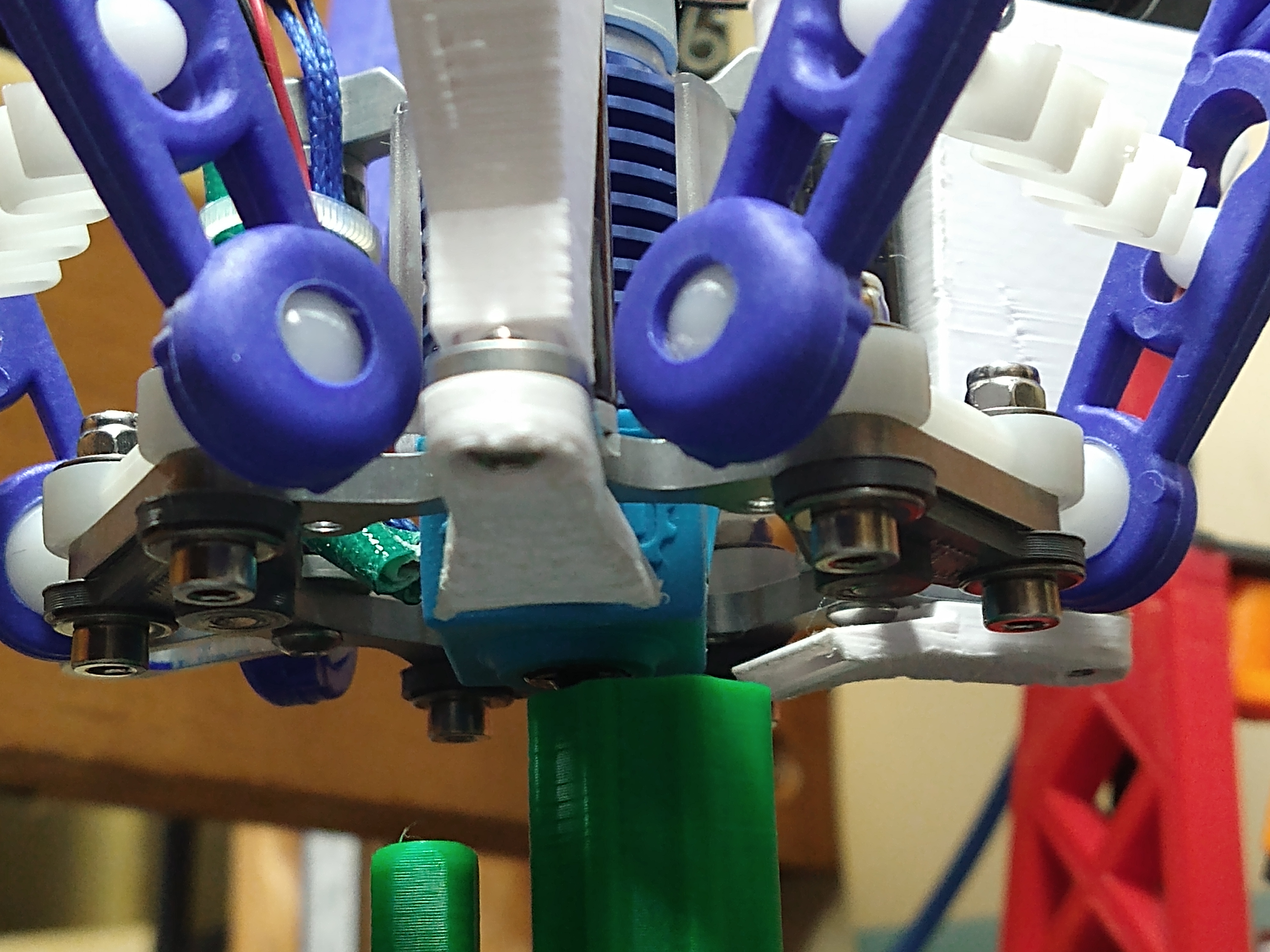

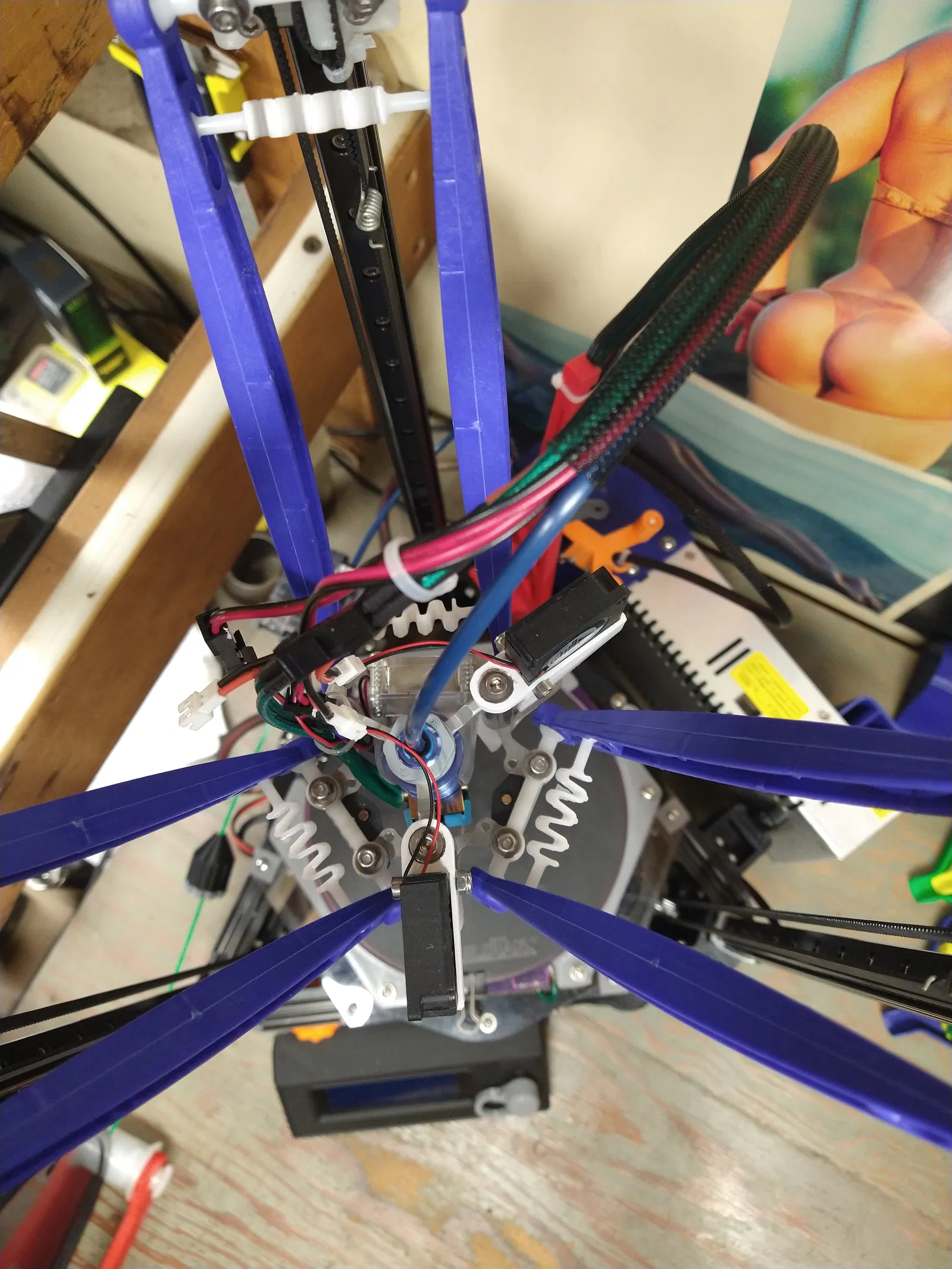

Tui đang làm lại cái máy MakerLibre 1515 Mini Kossel cũ của tui và nâng cấp nó lên luôn. Tui quyết định dùng cánh tay khớp cầu của SeeMeCNC và tấm nhôm của 713Maker cùng với bộ gắn tản nhiệt E3D V6 ren của họ. Tui build cái máy này lần đầu cách đây gần 10 năm rồi mà giờ mới có quạt làm mát linh kiện cho nó. Tui tìm trên mạng mà không thấy cái nào ưng ý hoặc đủ mỏng mà không lấn ra ngoài tấm nhôm gắn effector. Tui chỉ có khoảng 7mm không gian trống bên dưới tấm gắn effector tới đầu phun, mà tui cần từng chút không gian đó để tránh mấy cái kẹp ghim nhỏ giữ tấm kính với tản nhiệt. Tới giờ thì nó chạy ok với chỉ hai cái quạt (sẽ thêm cái thứ ba sau) và tui không bị mất diện tích in.

Cập nhật ngày 17/4/2023: đã chỉnh sửa giá đỡ quạt thổi 3010 với phần khoét để giúp luồng khí vào dễ hơn và bỏ phần âm vít. Tên file là “_effector_fan_mount6.7.2”

Những cái này xài cũng tạm; không có nhiều không gian trên loại effector delta này và tui không muốn mất diện tích in/tăng đường kính effector, nên cấu hình này cũng còn hơn không. Mấy cái vòi phun chắc chắn sẽ in và hoạt động tốt hơn nhiều nếu được in bằng nhựa resin, tui sẽ làm khi có thời gian.

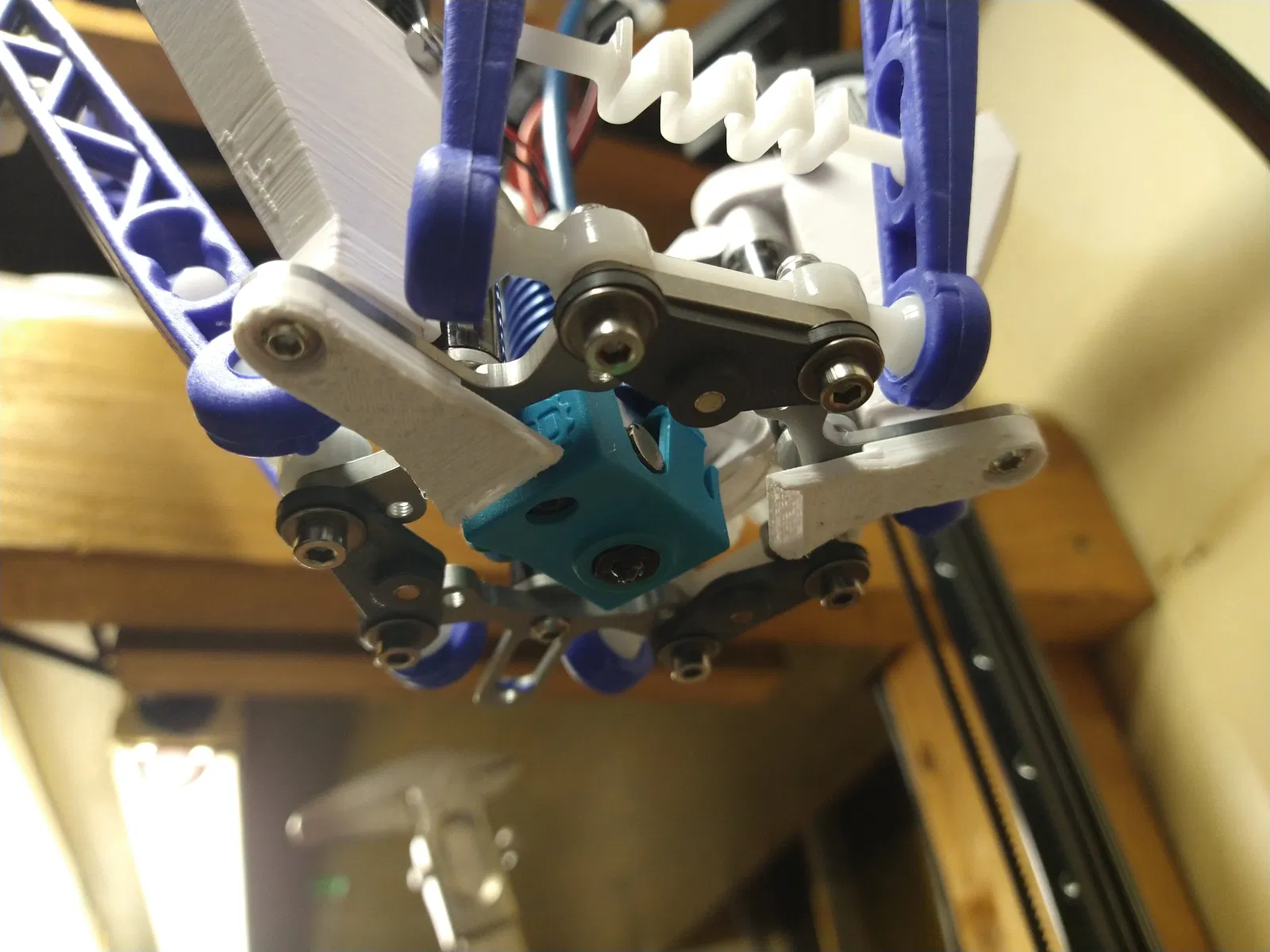

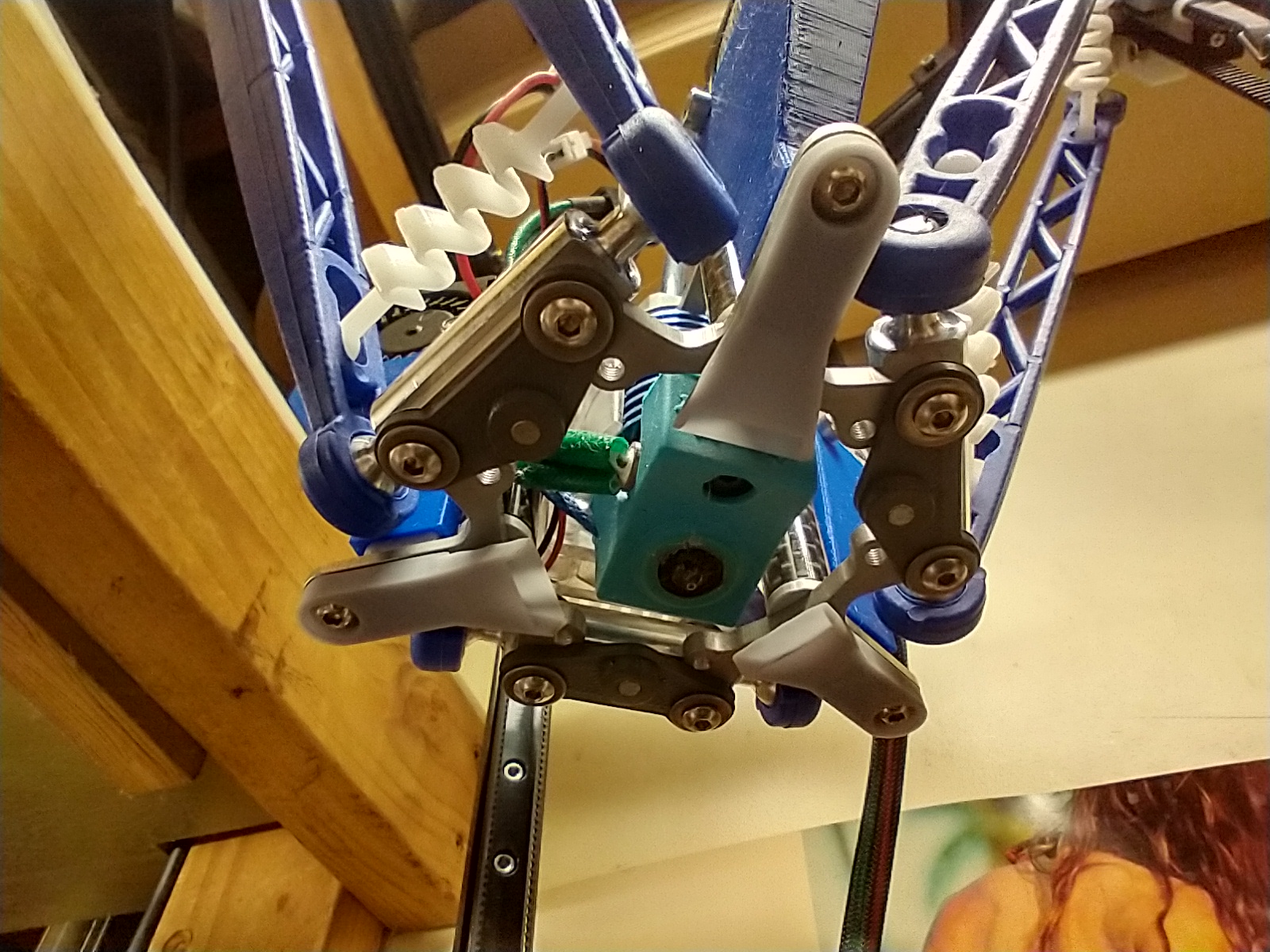

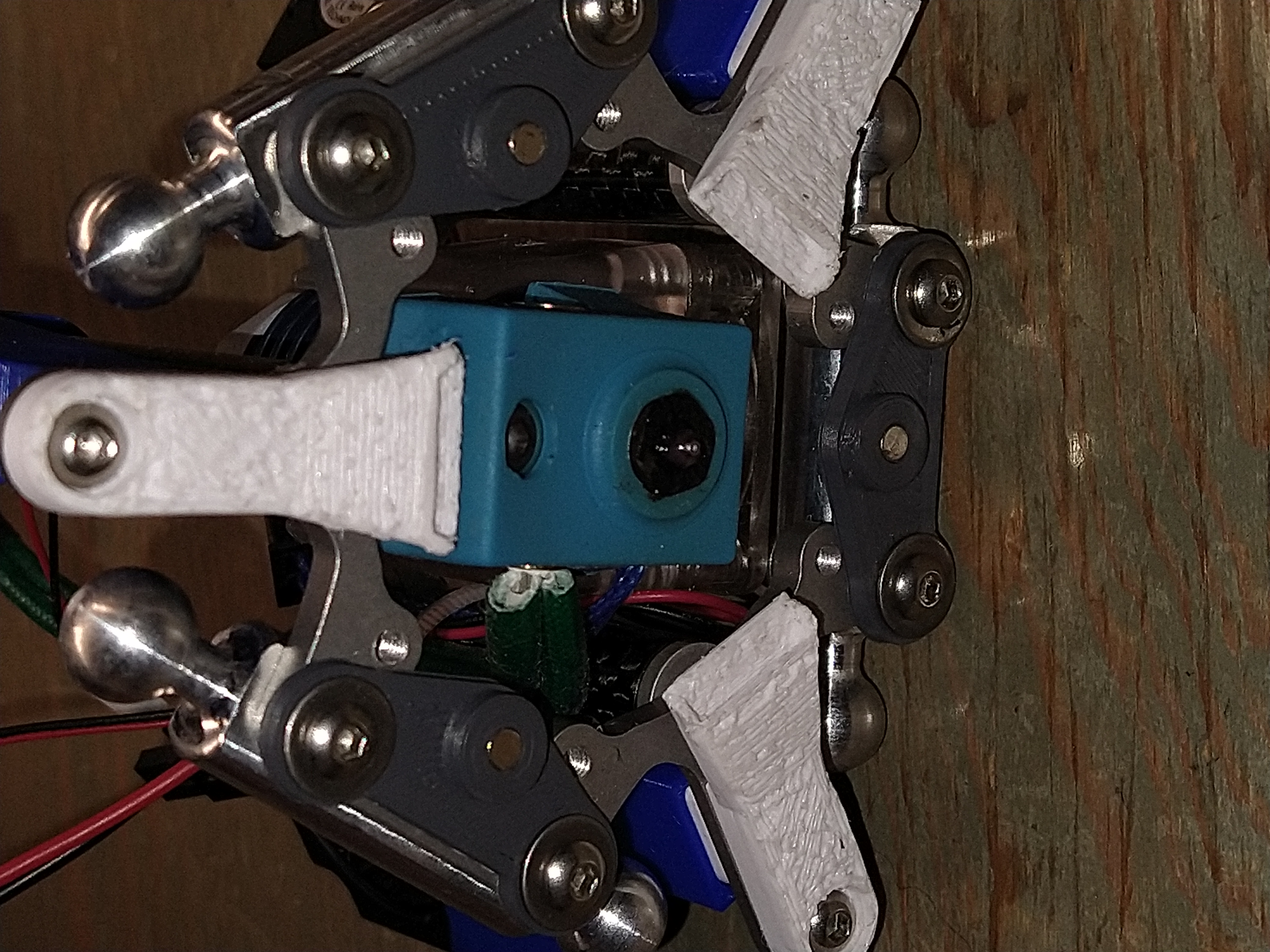

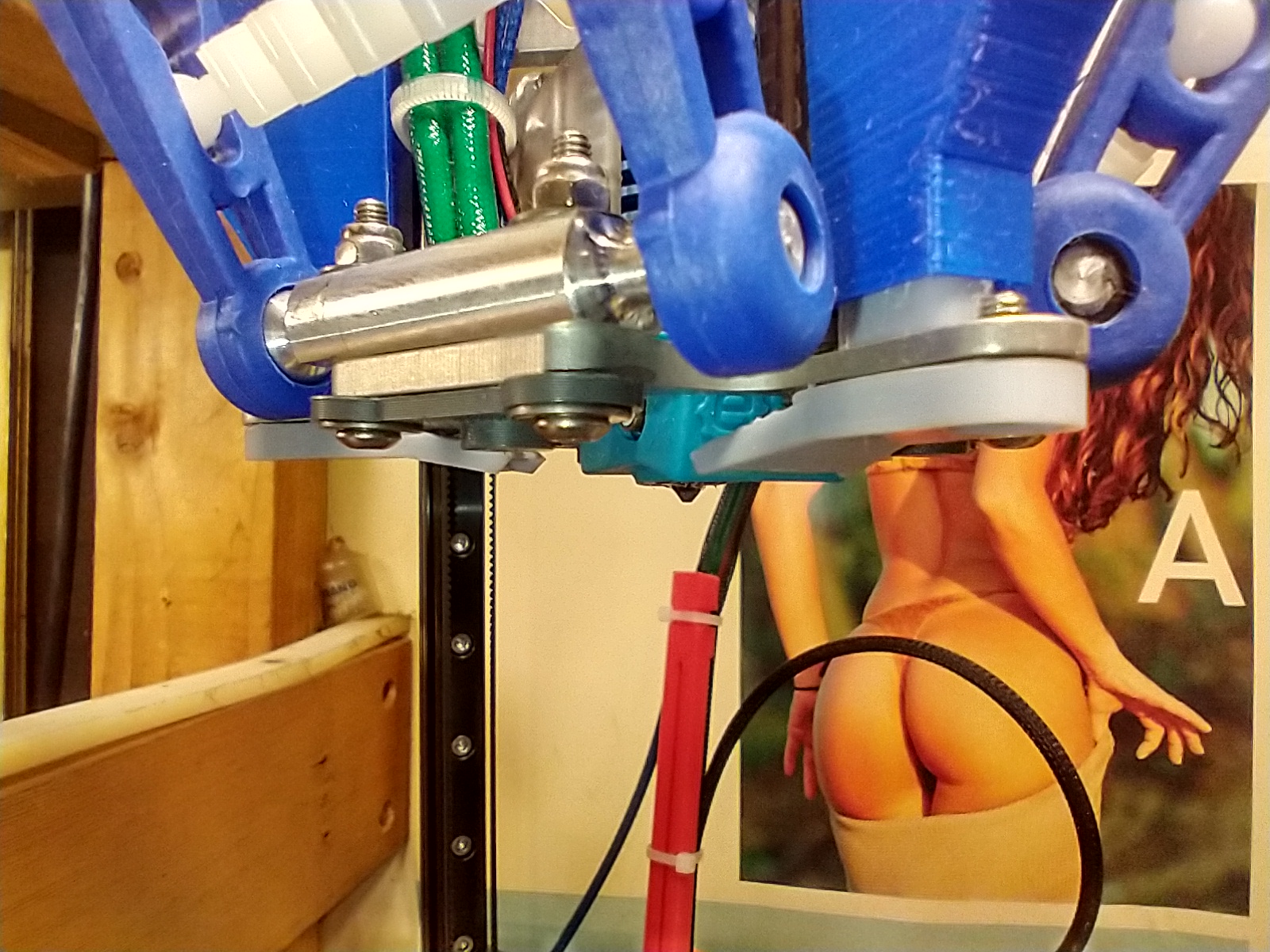

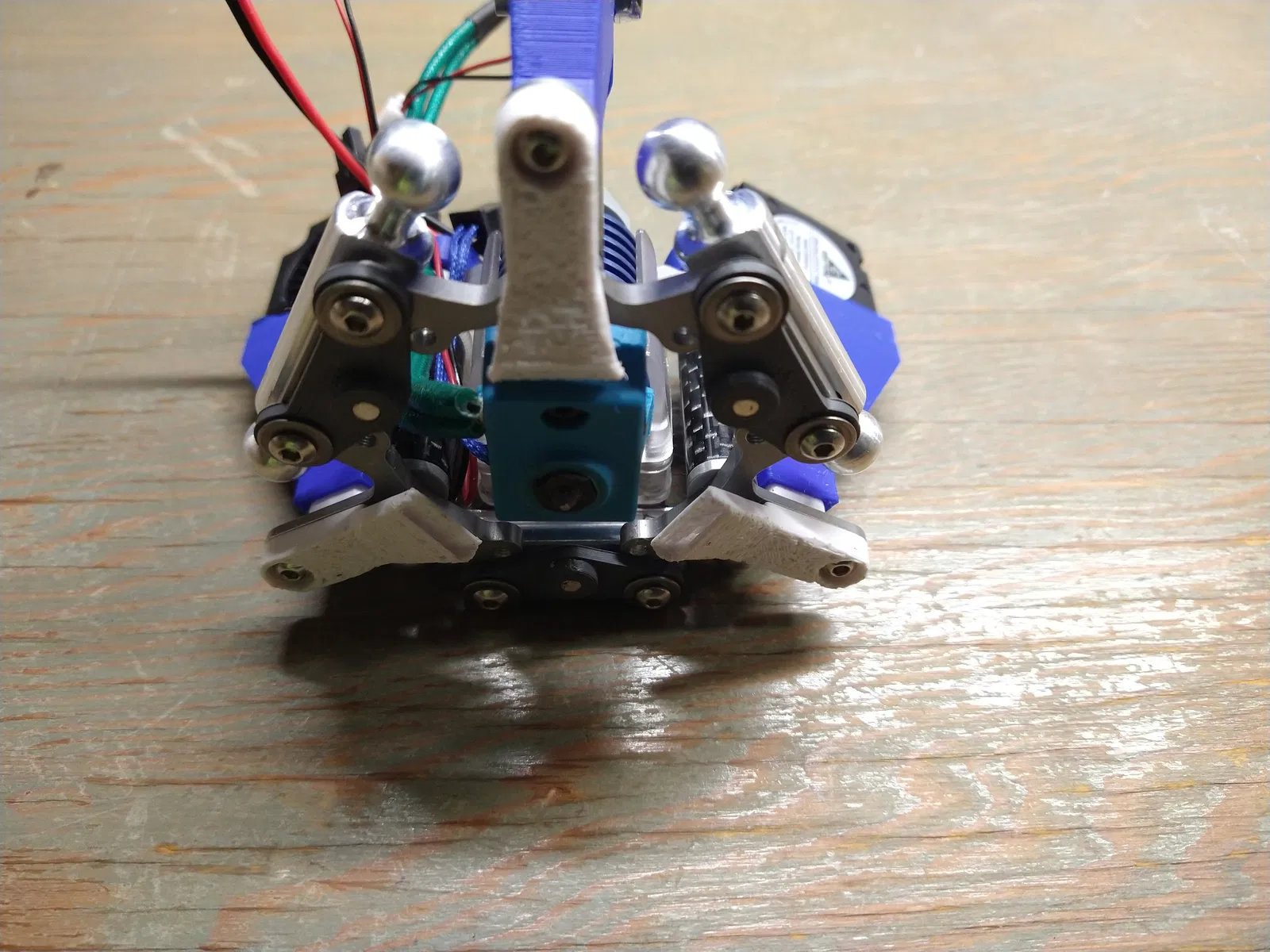

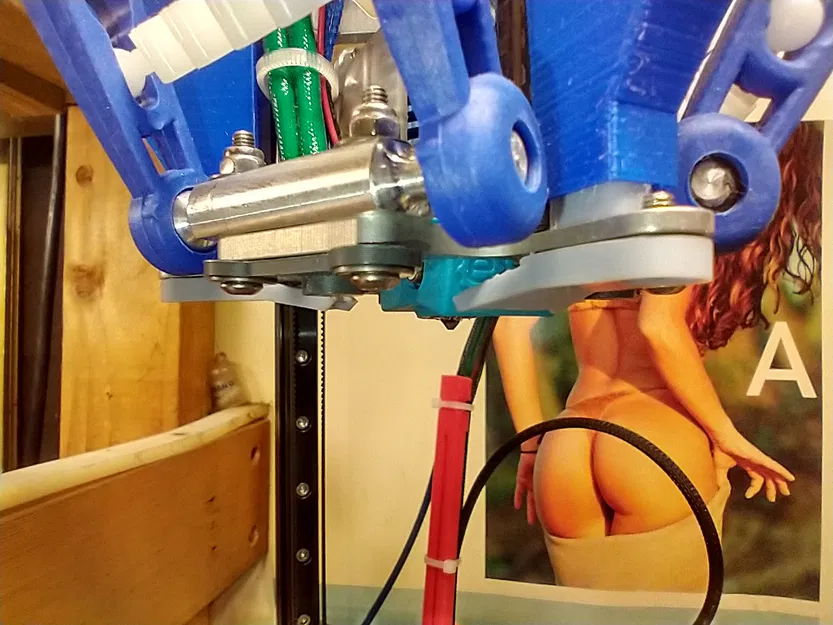

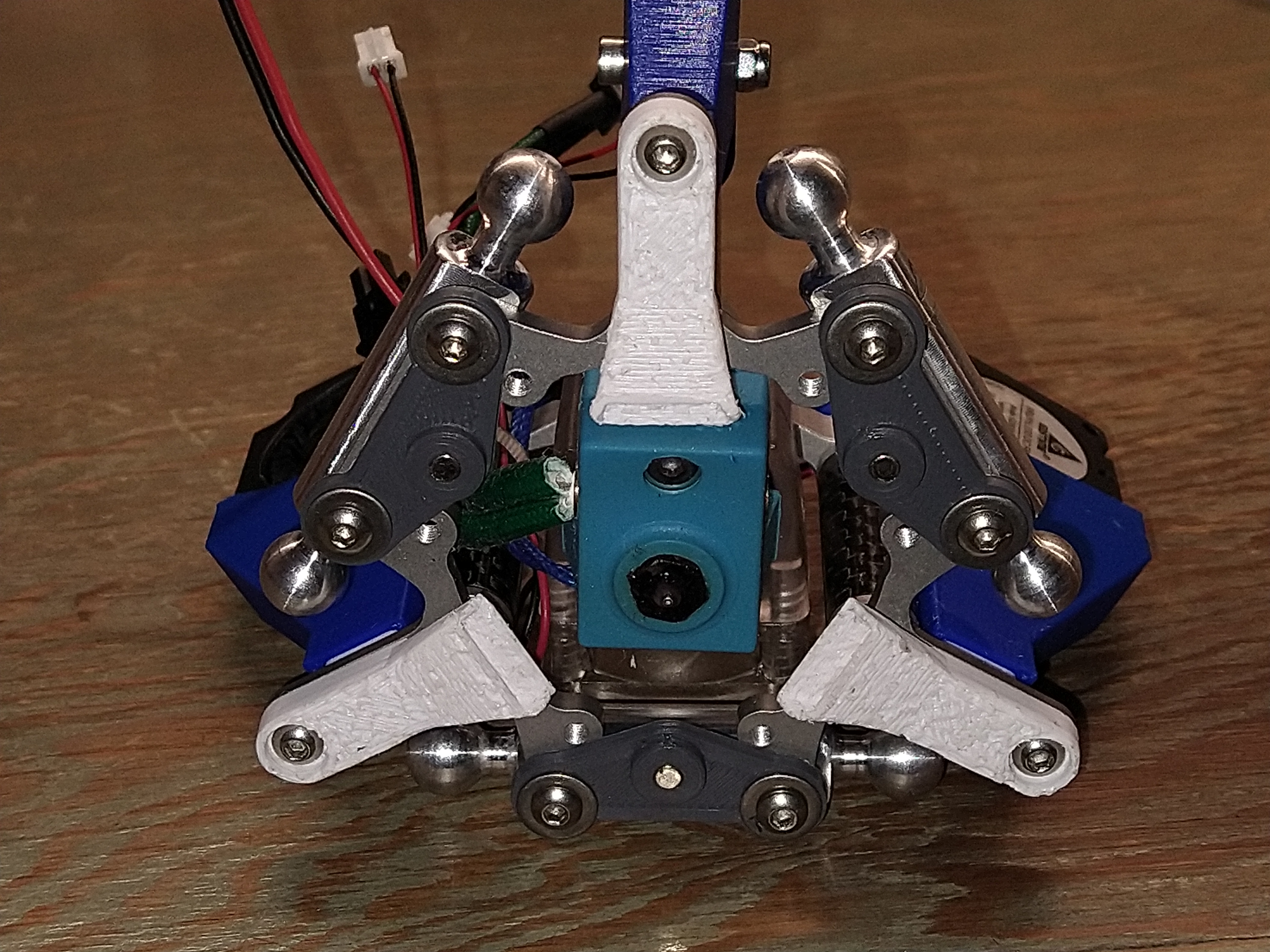

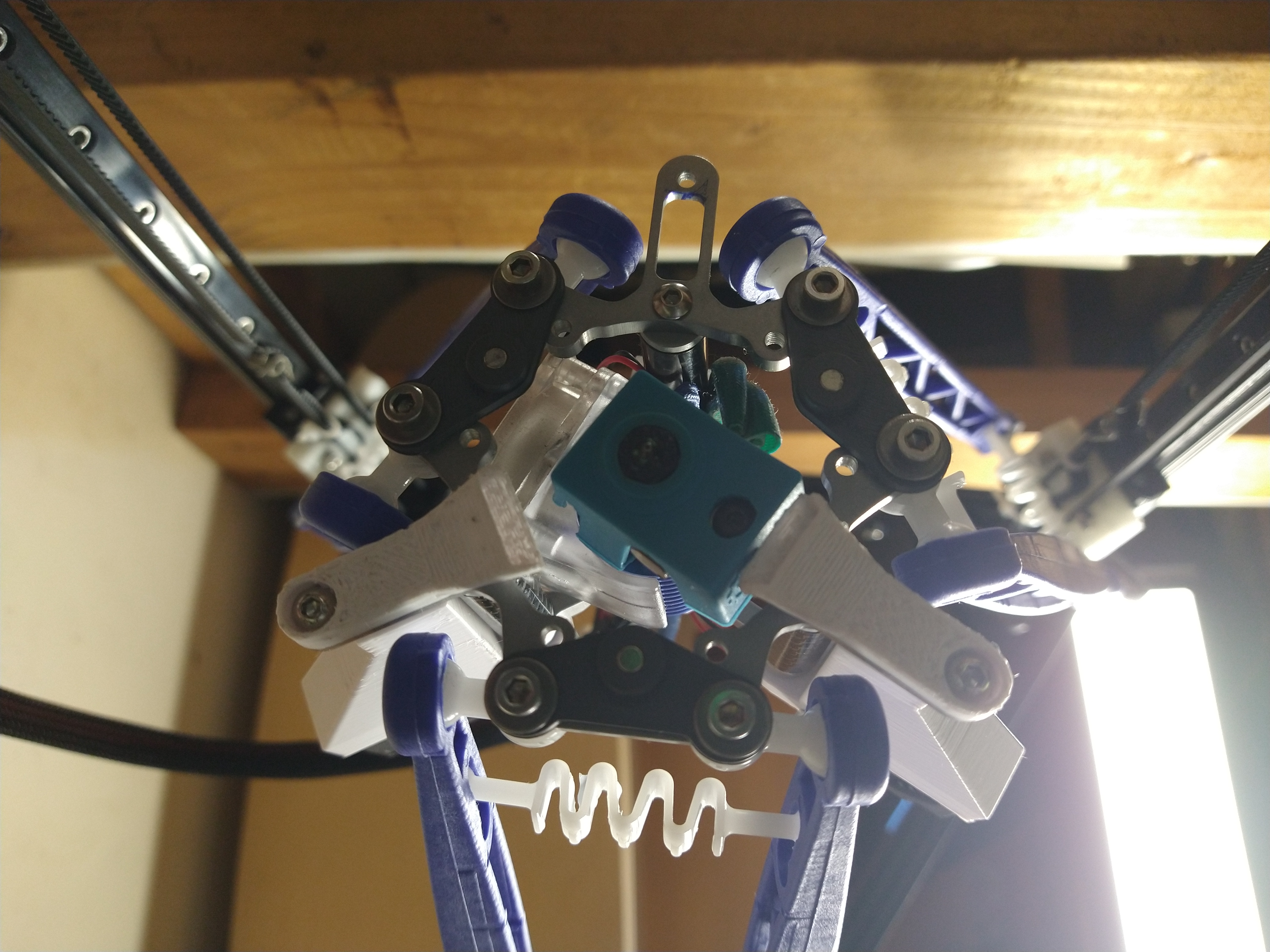

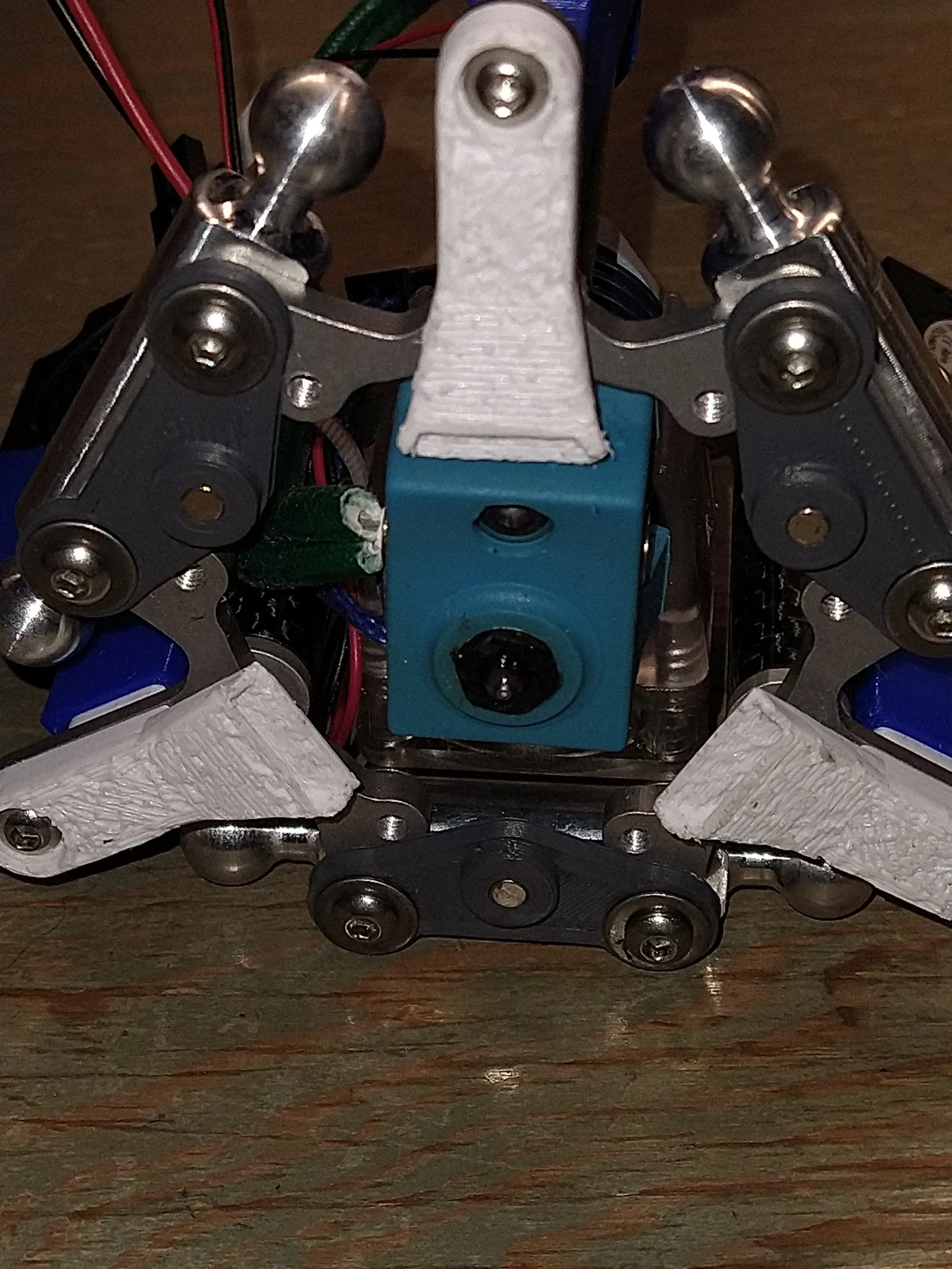

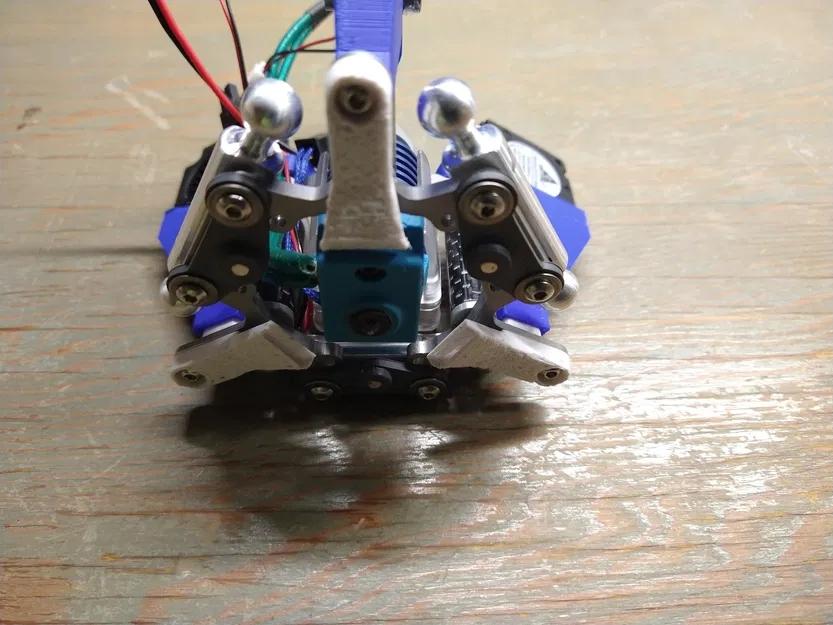

Ngày 5/7/2023 - Hình mới cho thấy vòi phun làm mát bằng nhựa resin, hoạt động tốt hơn nhiều so với vòi phun in bằng FDM. Tui đặc biệt khuyên nên in vòi phun bằng resin; phần giá đỡ quạt phía trên thì in bằng FDM là ok rồi. Mấy cái vòi màu xám là in bằng resin, còn cái màu trắng là in bằng FDM.

In ba cái mỗi loại; vòi phun quạt thổi cần in có hỗ trợ còn giá đỡ quạt lớn hơn thì có thể dùng hỗ trợ cho lỗ bắt vít âm. Tui thiết kế mấy cái này có độ dày thành 0.9mm. Cài đặt in của tui với đầu phun 0.4 là:

Độ rộng đường đi 0.45, 2 lớp tường, lớp đầu tiên @ 0.2mm, các lớp còn lại @ 0.1mm cho mặt trên & dưới 1.0mm, 20% infill khối, tốc độ 40mm/s.

Các bộ phận / Phần cứng cần thiết:

6x ốc M3x12 3x Đai ốc M3 3x ốc đầu thấp M3x6 (ốc bắt từ dưới tấm gắn effector) 3x long đền phẳng đường kính M3x9mm (cho ngàm tản nhiệt trên) 3x quạt thổi 30mm x 10mm
