Z-probe cơ khí cho đế Delta SeeMeCNC

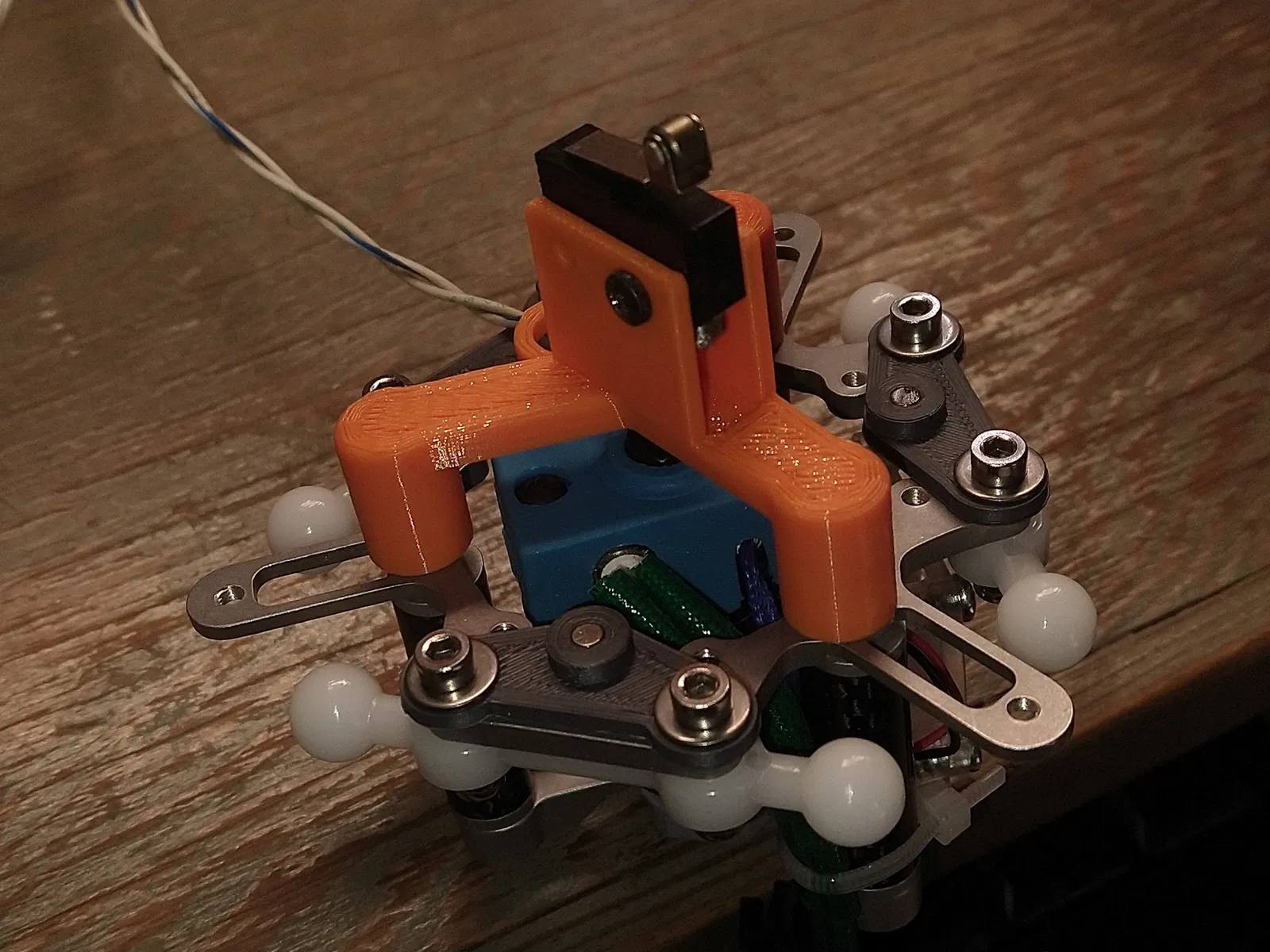

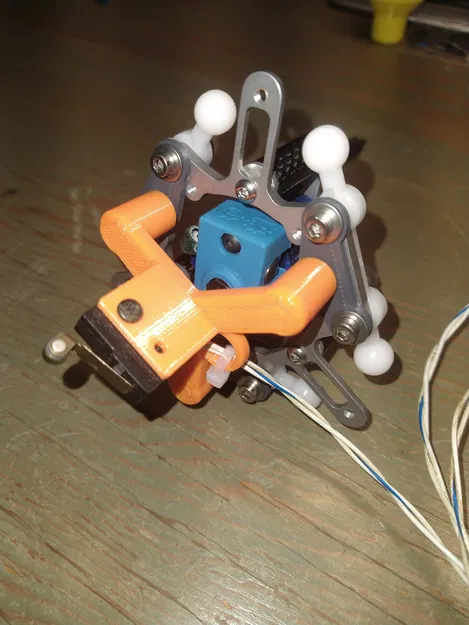

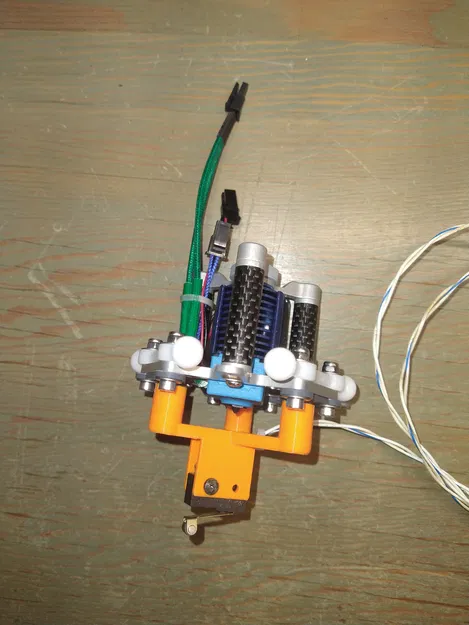

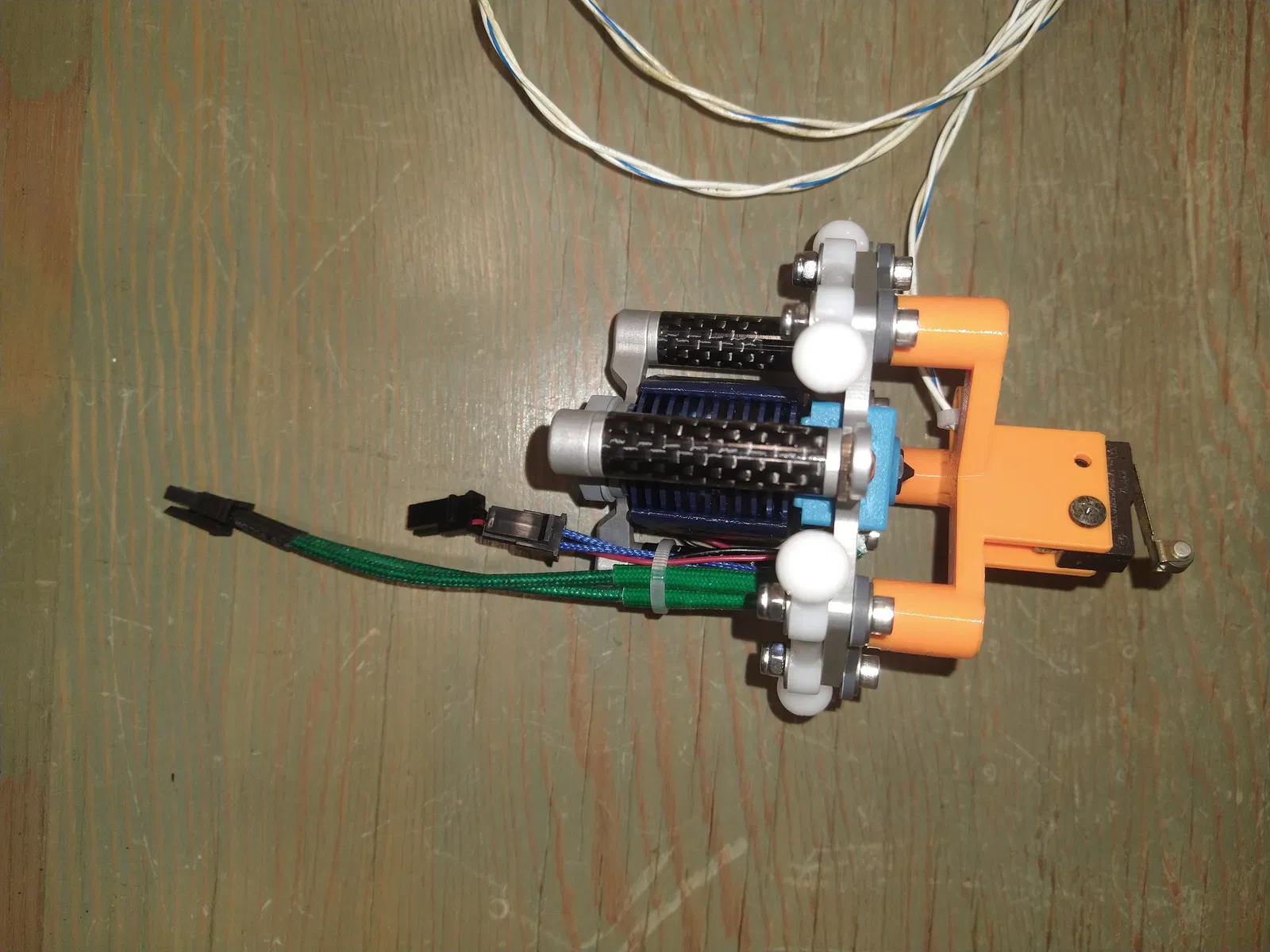

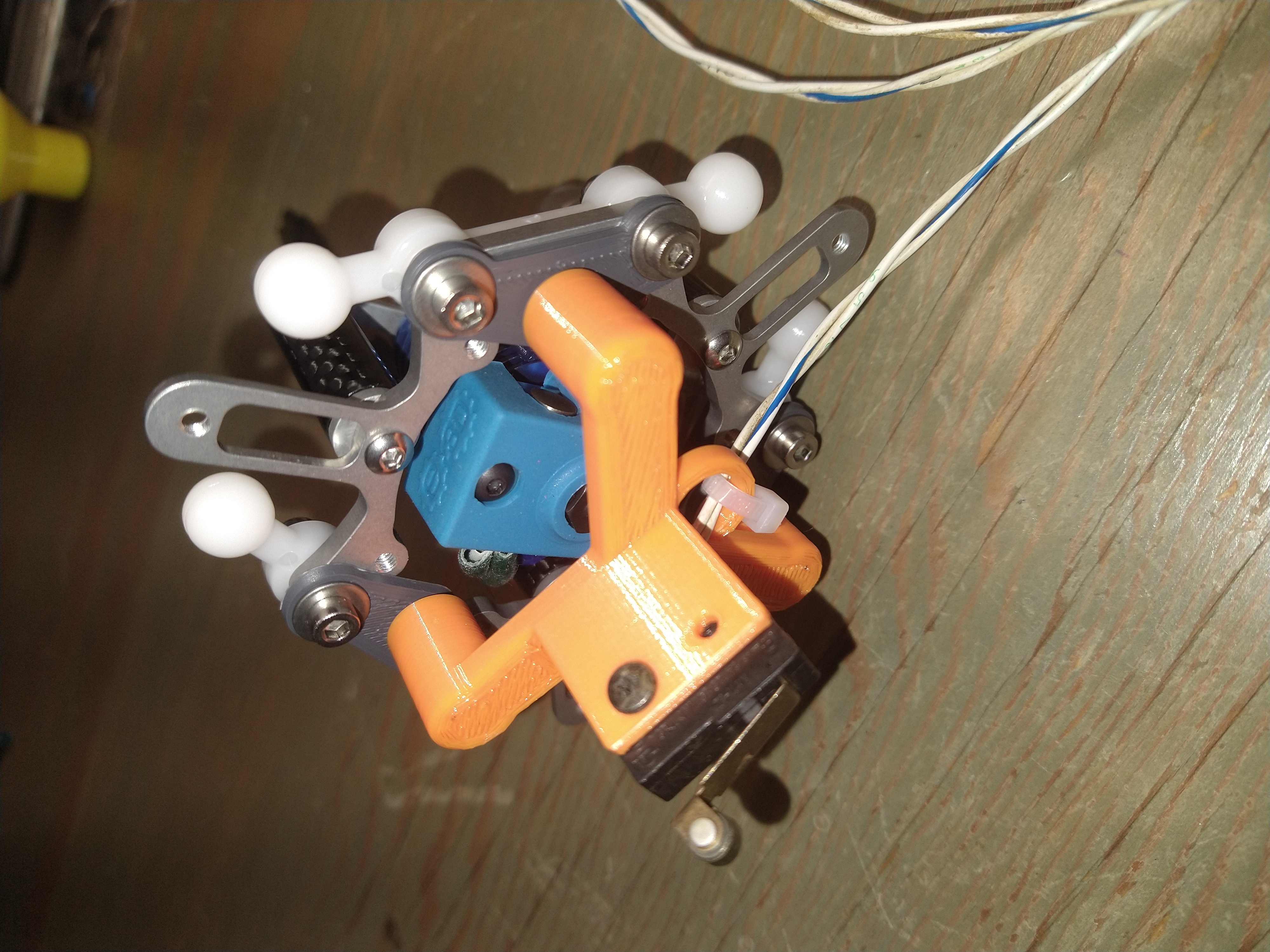

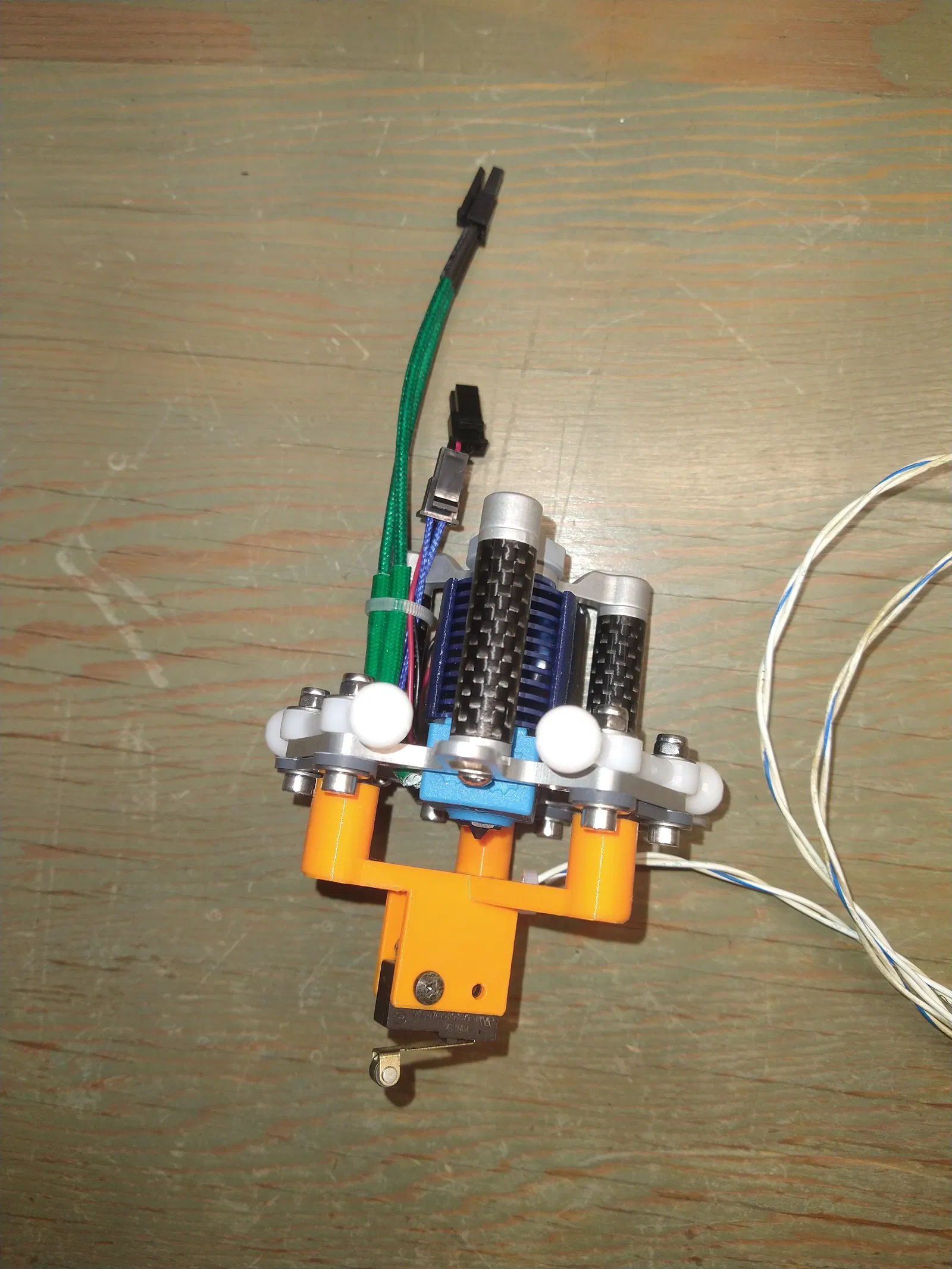

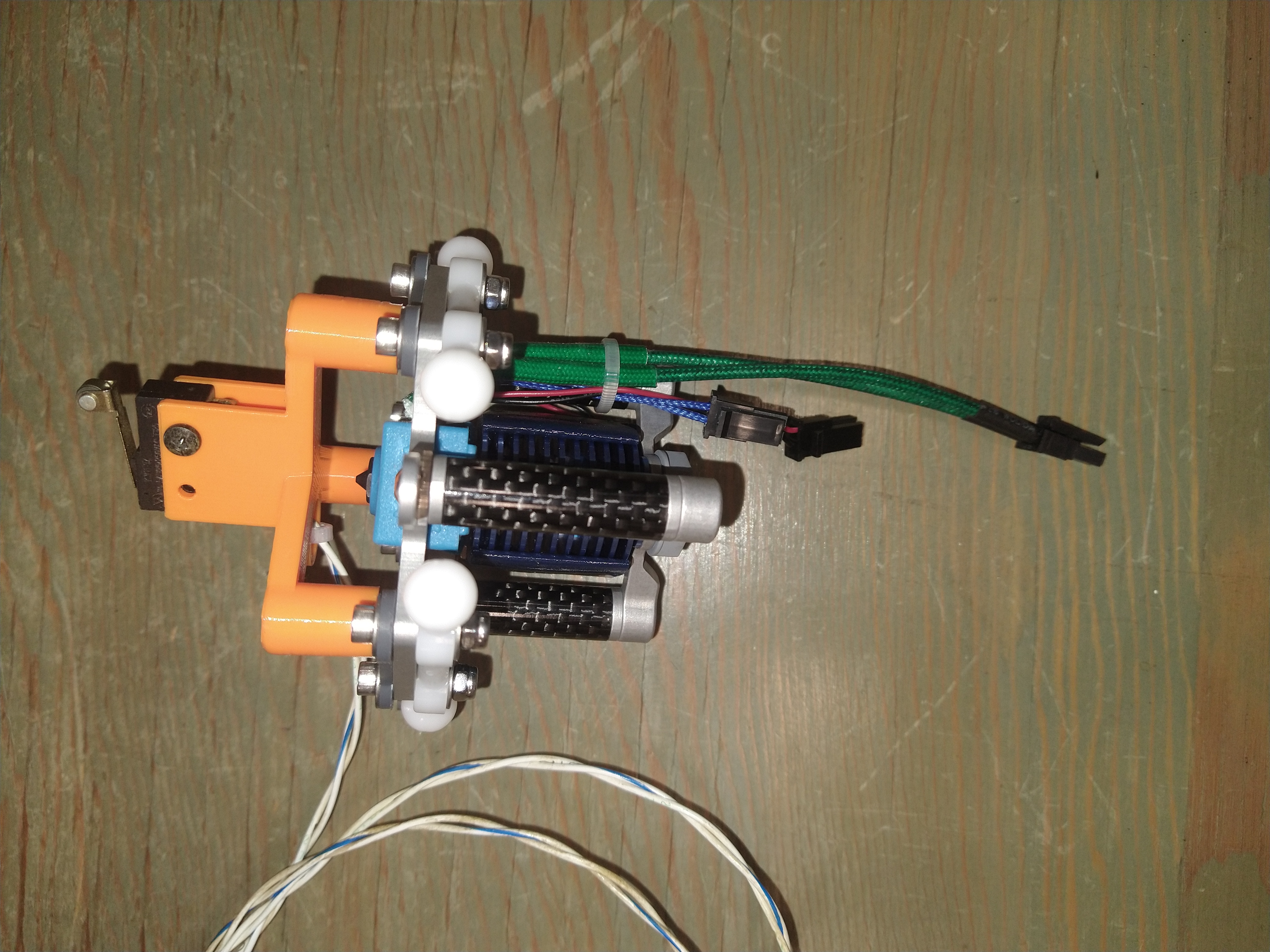

Đây là một z-probe gắn bằng nam châm sử dụng công tắc hành trình cơ học.

Tôi đang xây dựng lại chiếc MakerLibre 1515 Mini Kossel cũ của mình và nâng cấp nó. Tôi đã quyết định sử dụng tay nối hiệu ứng SeeMeCNC dạng khớp bi và đế dạng khuôn của họ. Cuối cùng, tôi đã sử dụng tấm nhôm từ 713Maker cùng với bộ giá đỡ tản nhiệt ren E3D V6 của họ gắn kết. Vì các tấm hiệu ứng bằng nhựa và nhôm có kích thước giống nhau, nên thiết kế này có thể dùng cho cả hai.

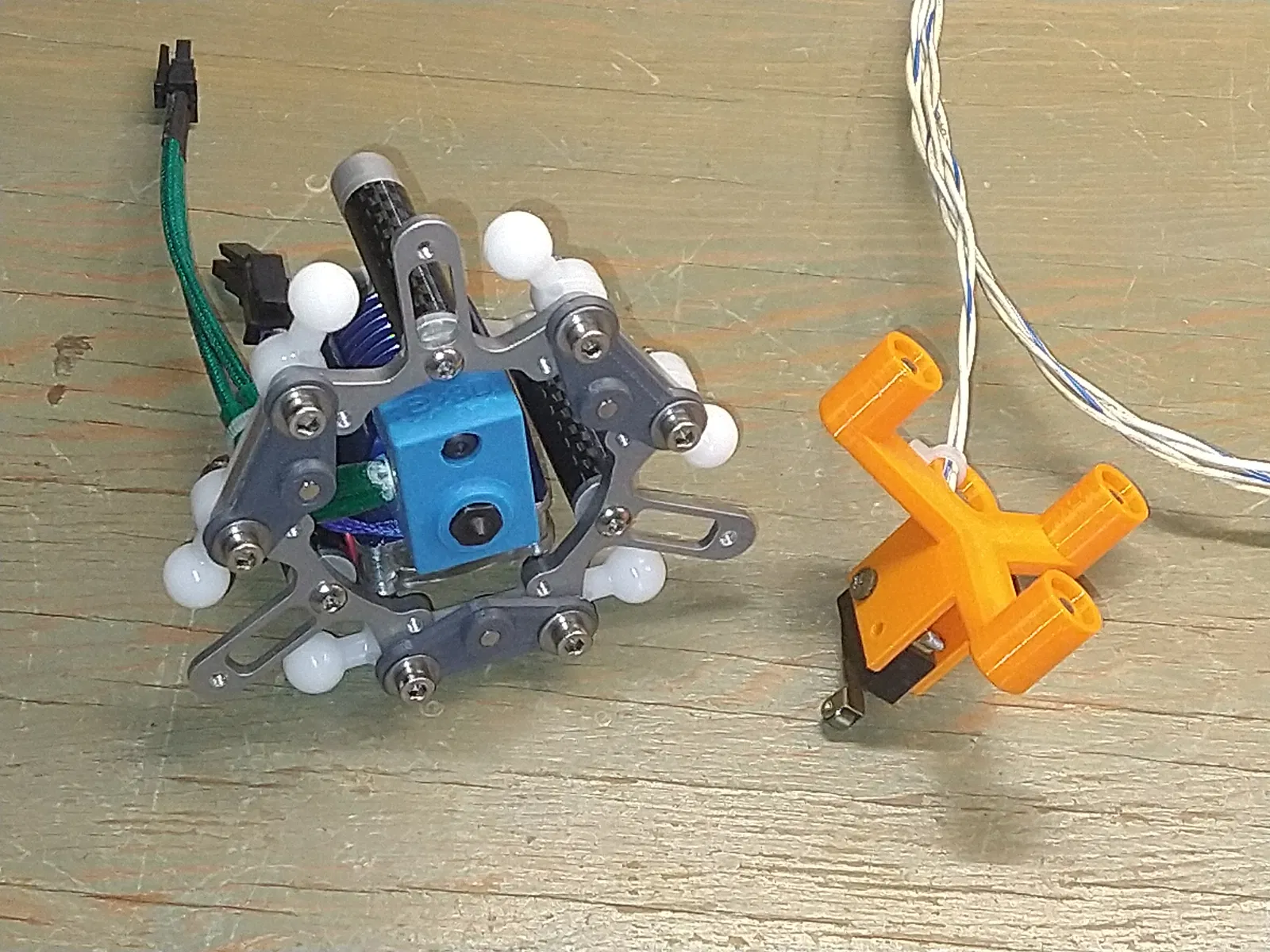

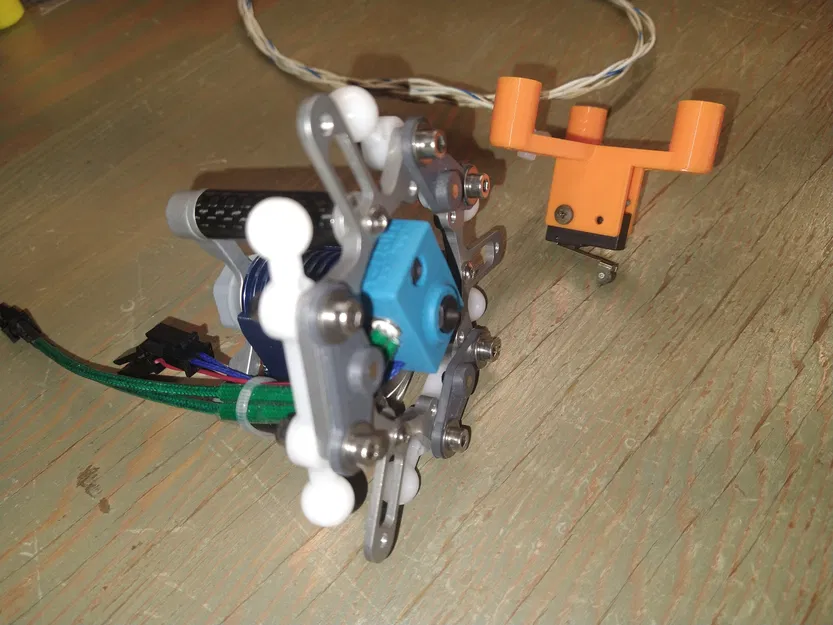

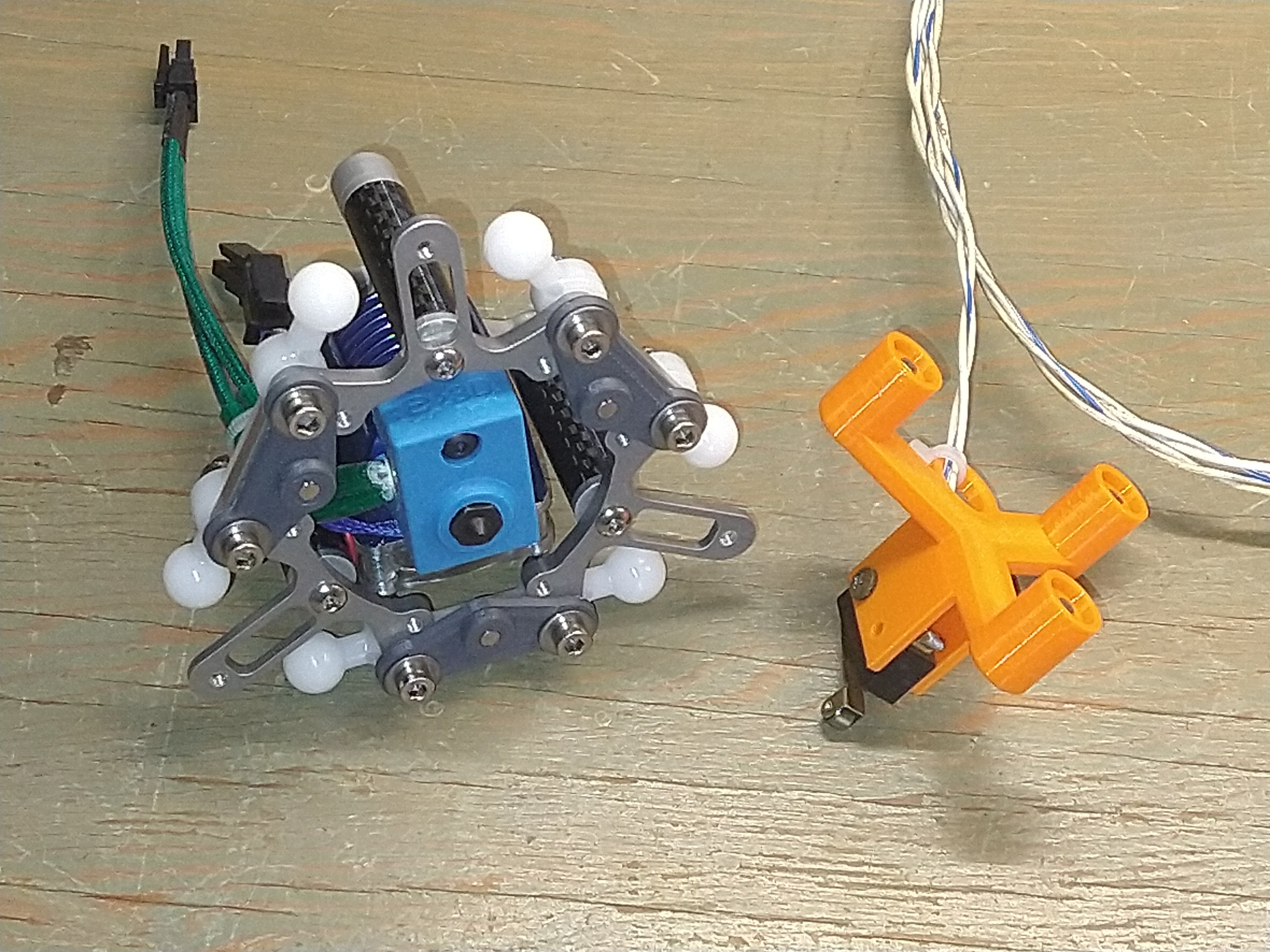

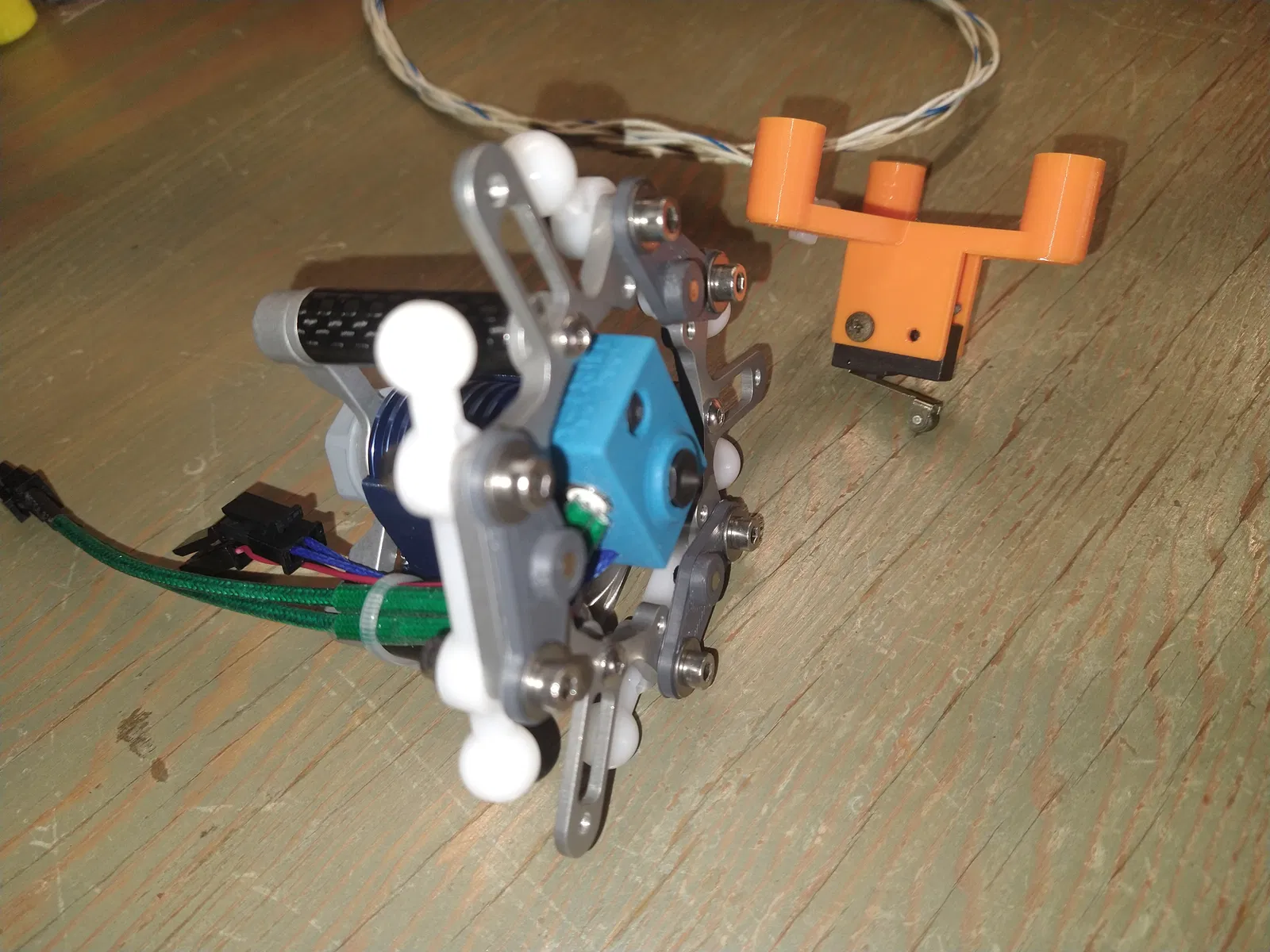

Nam châm tôi sử dụng có đường kính 3,2mm x dài 6,4mm và có thể ép chặt nếu máy in của bạn được cân chỉnh chính xác. Công tắc hành trình là loại cơ học thông thường. Các bộ giữ nam châm gắn vào tấm hiệu ứng có lỗ vít đủ lớn để bạn căn chỉnh mọi thứ trước khi siết chặt.

Tôi chọn thiết kế này vì tôi muốn độ lệch offset X & Y của z-probe là 0, điều mà thiết kế này làm được. Độ lệch Z cần được tính toán cho cấu hình cụ thể của bạn. Tôi đã in các tab nam châm gắn hiệu ứng bằng nhựa 3DXTech 3DXMAX ASA để chịu nhiệt; bộ giữ công tắc cơ học được in bằng PLA.

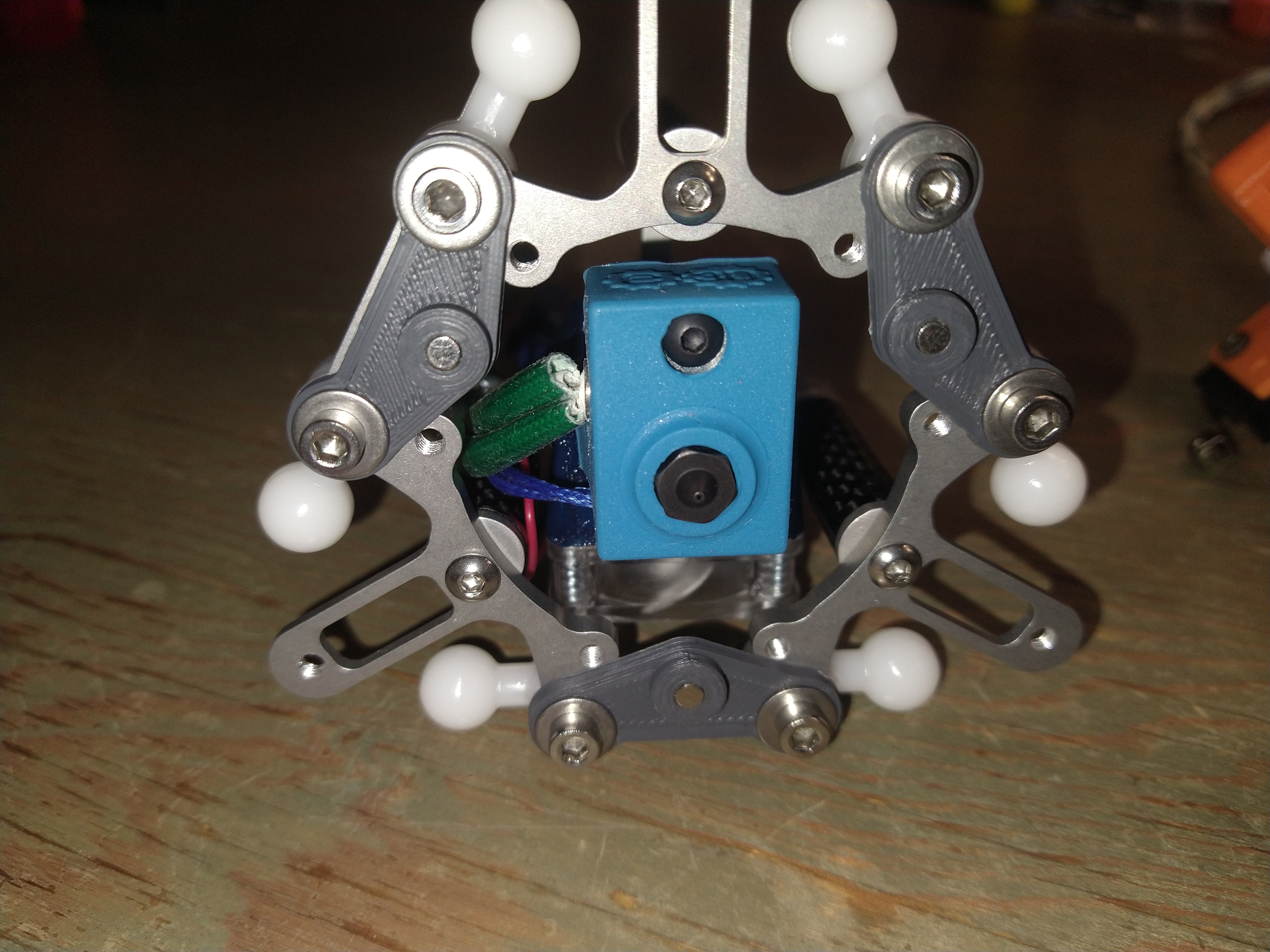

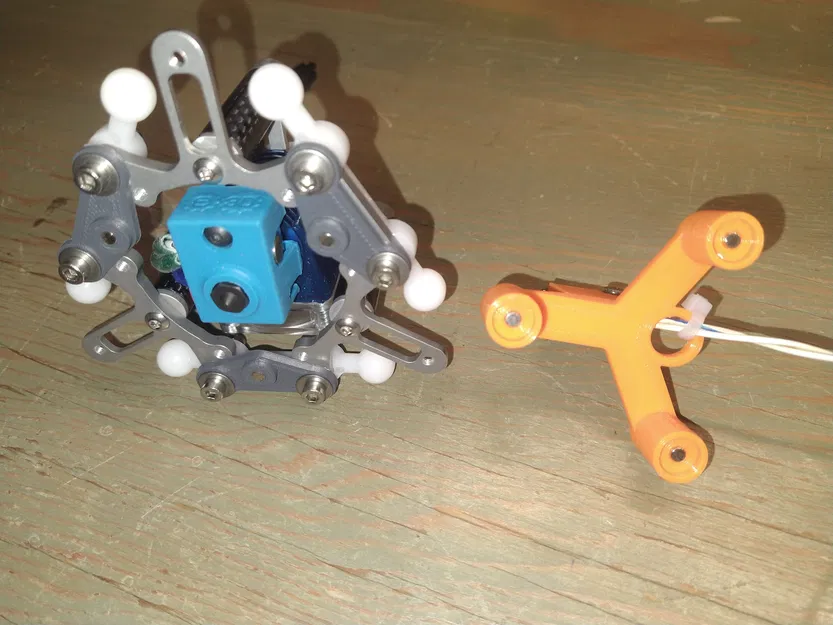

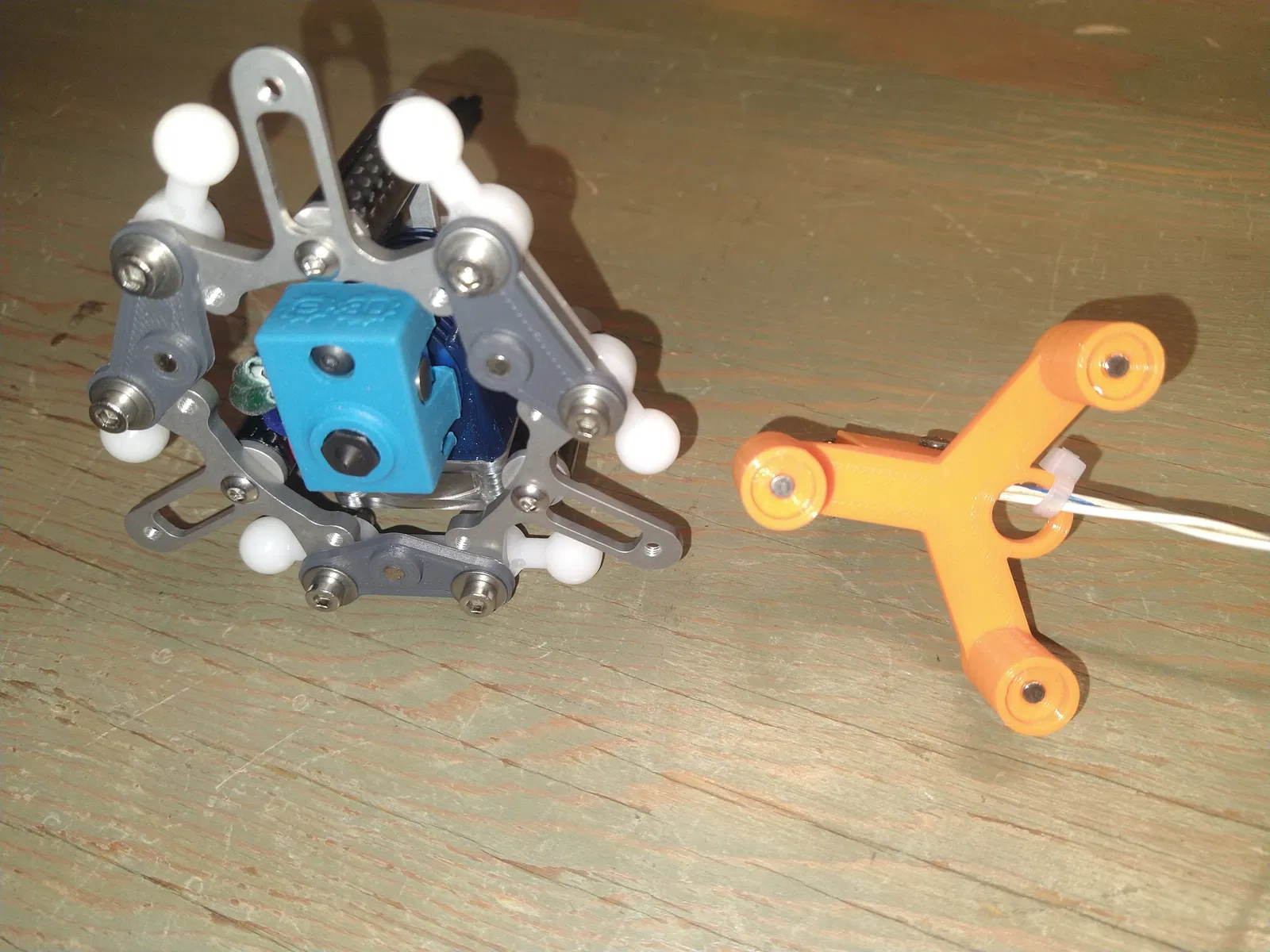

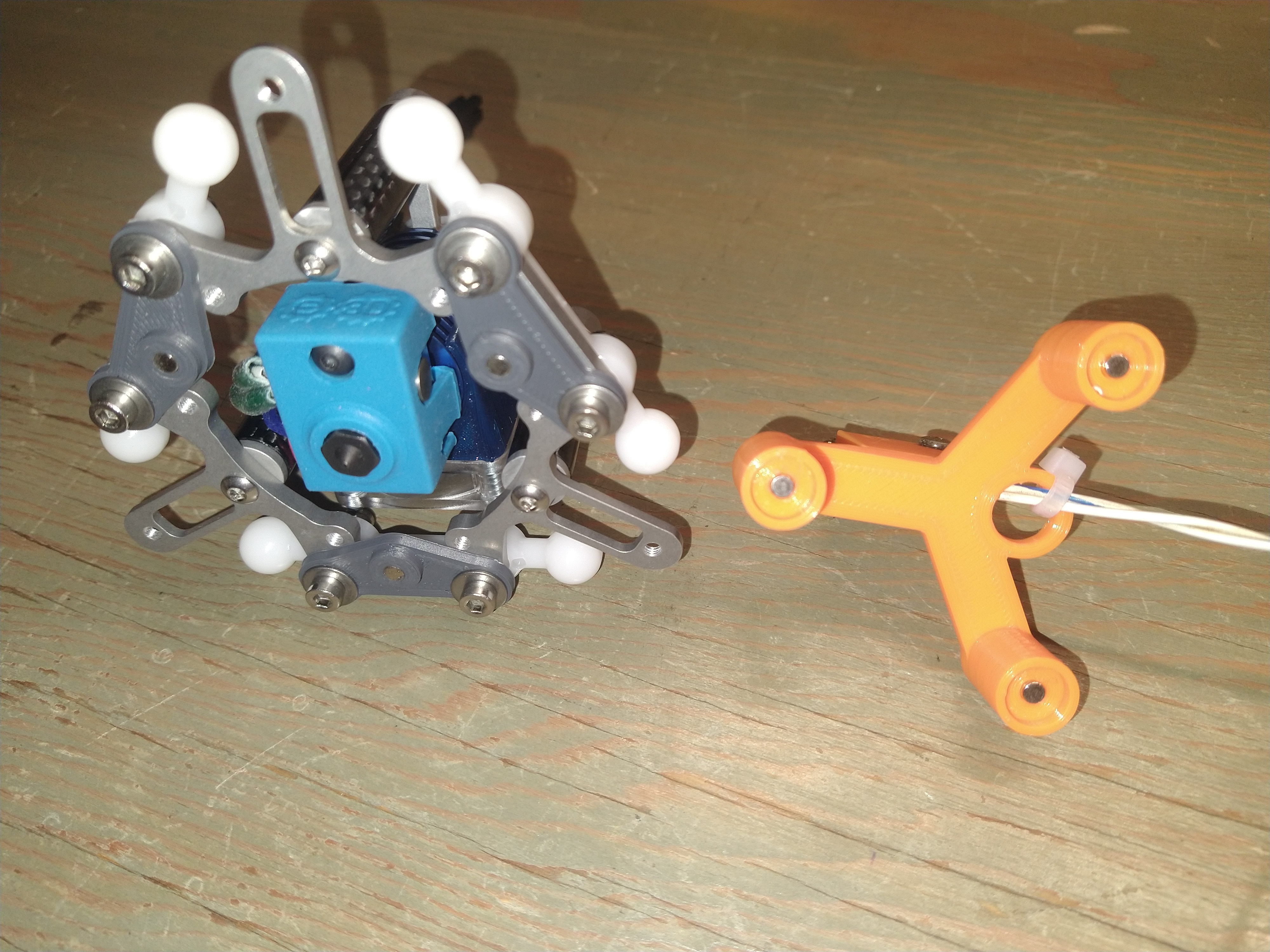

Khoảng cách lỗ là phổ biến - tôi đã thiết kế bộ giữ công tắc cơ học ban đầu để gắn vào ba ốc vít đỡ gắn giá đỡ hot-end vào tấm hiệu ứng, vì vậy nếu bạn đang sử dụng ốc vít thép, bạn có thể bỏ qua ba bộ giữ nam châm gắn vào đáy tấm hiệu ứng và chỉ sử dụng bộ giữ công tắc - xem ảnh cuối. Lực giữ của nam châm mạnh hơn nhiều khi nam châm - nam châm so với nam châm - thép, và tôi sử dụng phần cứng bằng thép không gỉ, vì vậy tôi đã thiết kế ba bộ giữ nam châm nhỏ để cung cấp một giá đỡ chắc chắn.
