Xin chào mọi người,

Tôi xin giới thiệu giải pháp Mosquito Custom N1 của mình:

Mình bắt đầu từ phiên bản Mosquito V2, một bản sao có thể in 3D mã nguồn mở (/3d-model/bo-kit-mosquito-airsoft-open-beta-2) mà thiết kế của tác giả thật đáng kinh ngạc.

Như trong nhiều trường hợp với các bản sao airsoft, vị trí của pin là một ràng buộc cần được xem xét trong thiết kế cuối cùng của bản sao. Nói chung, pin được đặt trong báng súng, phần trên hoặc tay cầm của bản sao, nhưng trong trường hợp Mosquito V2, nhà thiết kế gốc đã dự định đặt nó vào báng súng hoặc ống giảm thanh.

Tôi đặc biệt ủng hộ việc đặt pin ở phần trên, vì điều này giúp bản sao cân bằng tốt hơn và giảm đáng kể kích thước của nó (ví dụ: MP5, AKSU, UMP45, M4 CCR), vì vậy tôi quyết định thiết kế một vị trí pin ở phần trên của bản sao.

2 ràng buộc là:

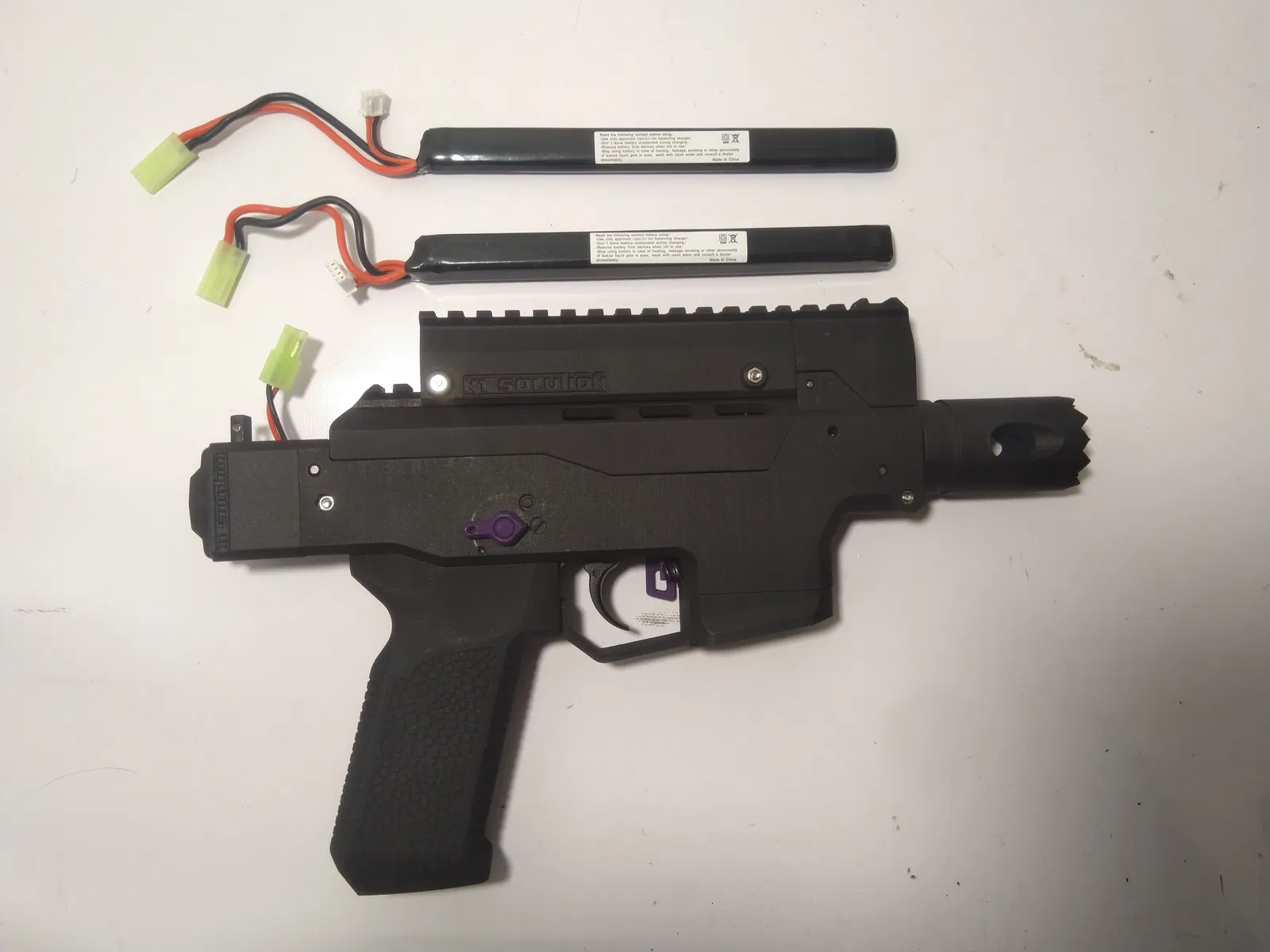

• Kích thước của pin, vì tôi phải tính đến kích thước tiêu chuẩn của pin được sử dụng trong các bản sao có kiến trúc này (thanh dài).
• Phụ kiện sẽ phải được gắn trên bản sao gốc với sửa đổi tối thiểu.

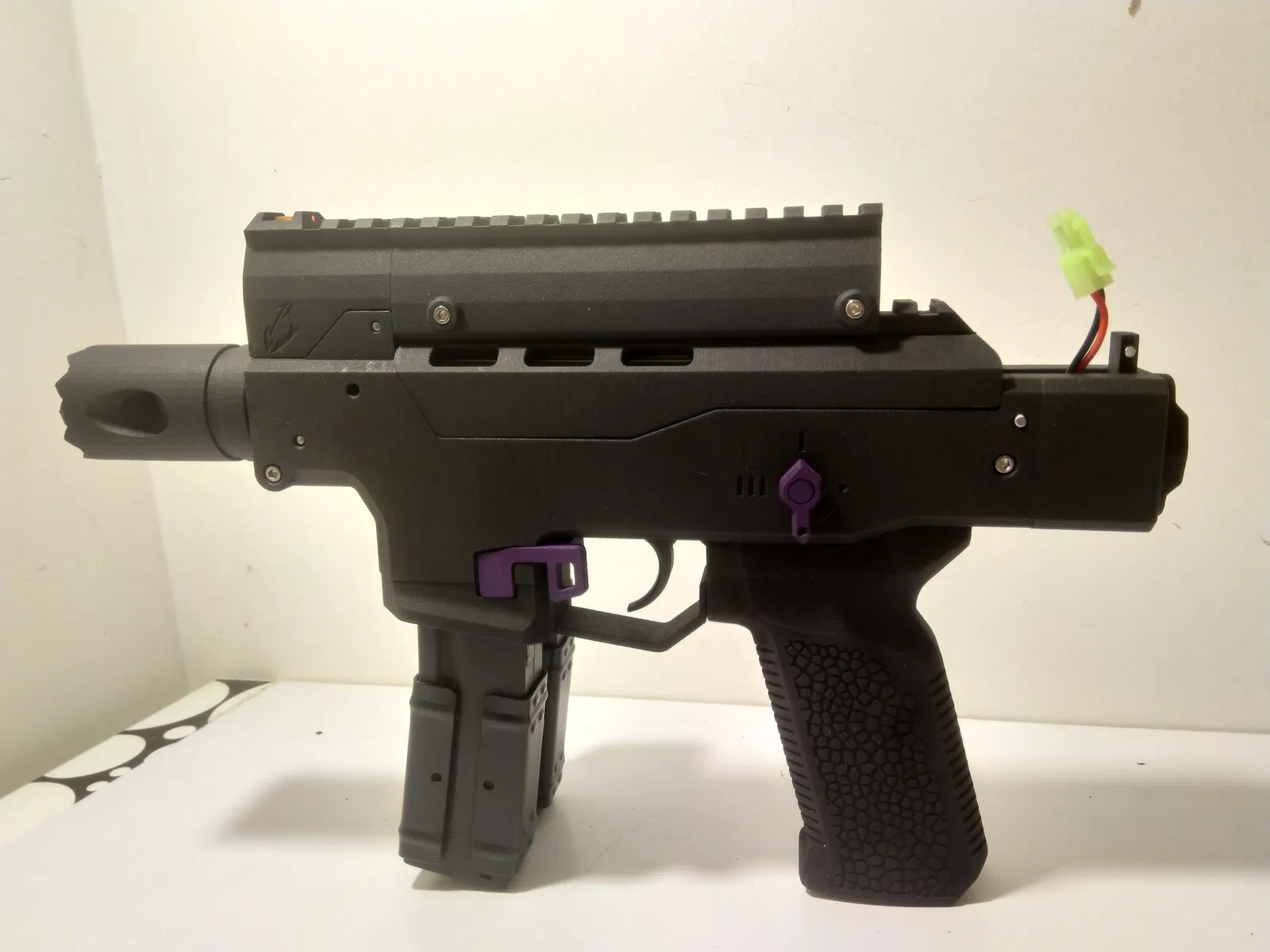

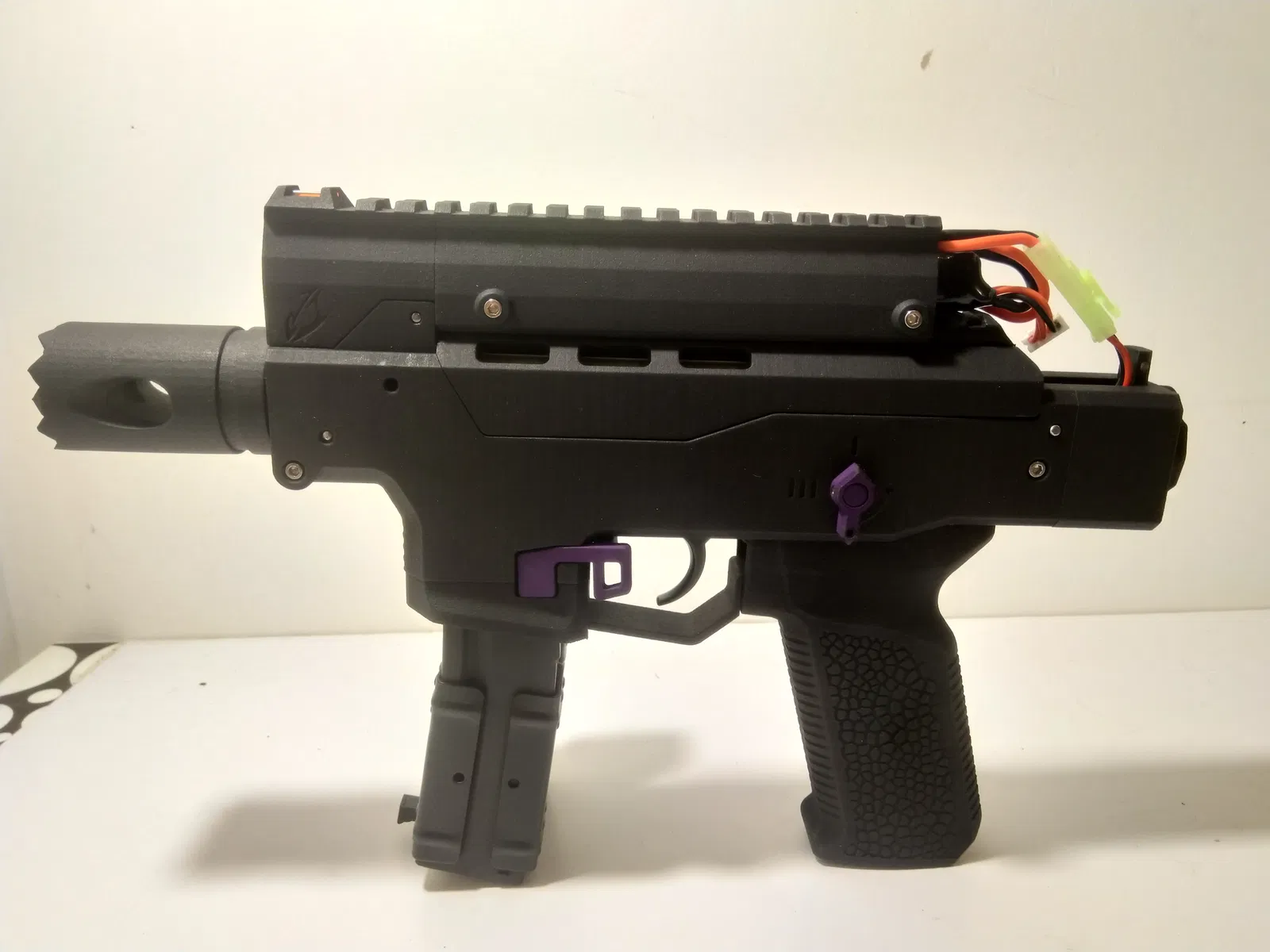

Lấy cảm hứng từ M4 CCR, tôi đã thiết kế một bộ phận giữ có thể được sử dụng trên đường ray picatinny của bản sao, trên bộ phận "Front_Housing", và bằng cách thêm không gian ở phía sau của bản sao. Bộ phận giữ này gắn trực tiếp vào bản sao gốc và chỉ yêu cầu sửa đổi nhỏ cho "Receiver" để định tuyến cáp hộp số (các tệp 3D của "Receiver" đã sửa đổi cũng có sẵn).

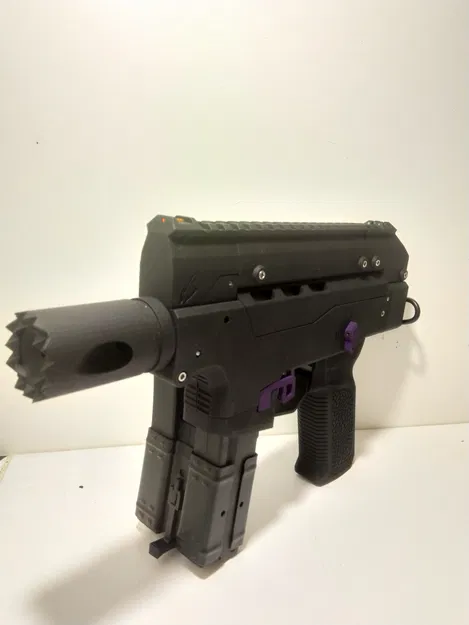

Kích thước của pin, dây cáp bổ sung và ổ cắm đã khiến tôi phải tạo một khối để kéo dài phần sau của bản sao một chút để chứa mọi thứ, mang lại cho nó vẻ ngoài "Bolter" của Warhammer40K không chủ ý (do đó có bộ phận bù lửa quá khổ).

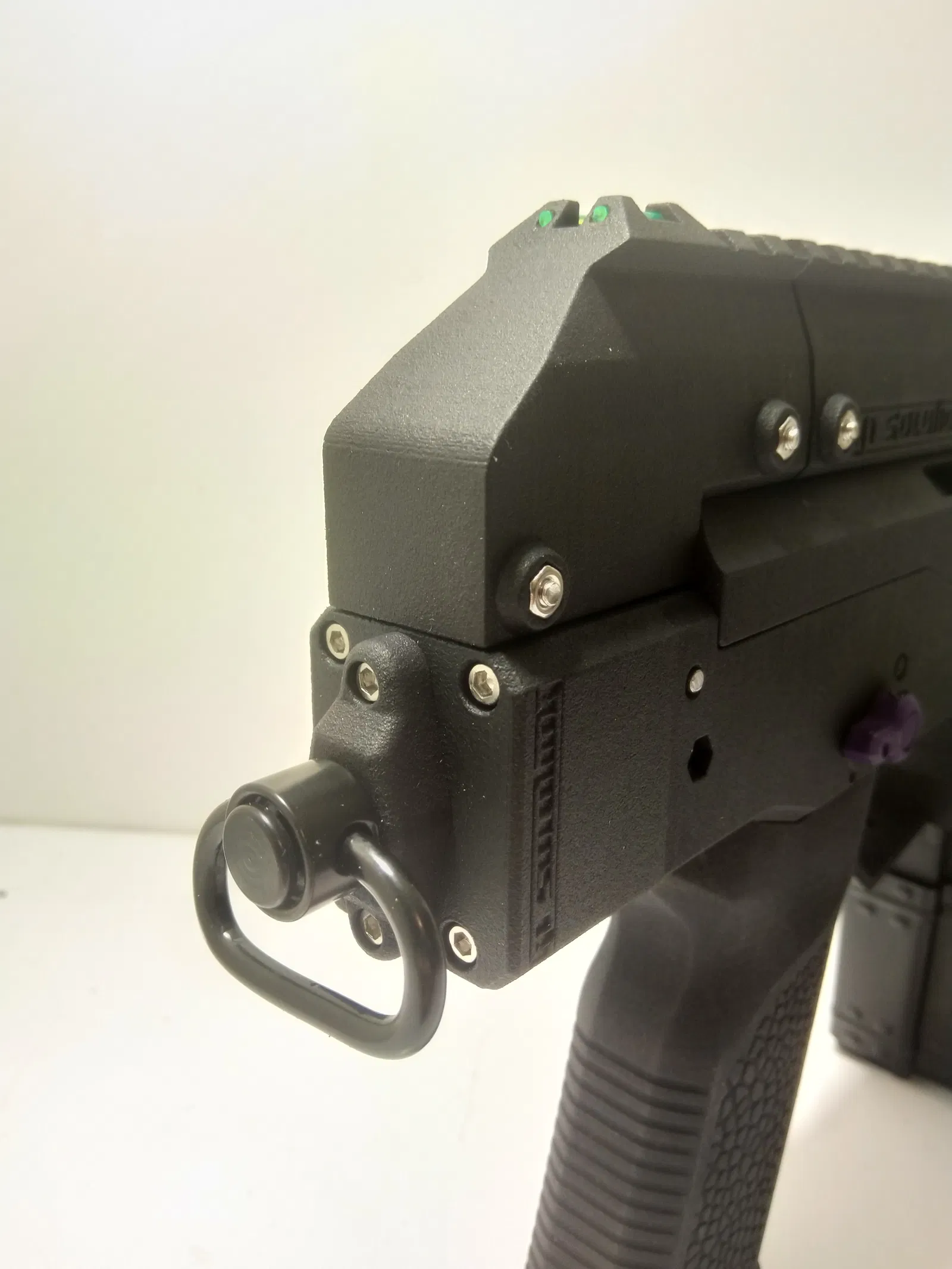

Khối này vẫn cho phép gắn các báng súng nguyên bản của bản sao bằng vít m3x40, và cũng cho phép gắn đường ray picatinny/1913 hoặc bộ phận gắn dây đeo QD.

Một chút dấu ấn của N1 Solution: kính ngắm sợi quang được tích hợp vào đường ray picatinny phía trên.
