Vỏ Máy In Module - Không Cần Ốc Vít

Xin chào mọi người, hôm nay mình xin giới thiệu mẫu thiết kế vỏ máy in mà mình đã dành nhiều tuần để tạo và chỉnh sửa.

Mình tự làm vỏ máy này vì máy in của mình đặt ở tầng hầm, nơi có độ ẩm cao và nhiệt độ thấp.

Mình cũng muốn cái "chamber" này có thể dùng để sơn mô hình nữa, nên hầu hết các bức tường trong "room" của mình đều được làm bằng tấm PIR, loại này giữ nhiệt rất tốt.

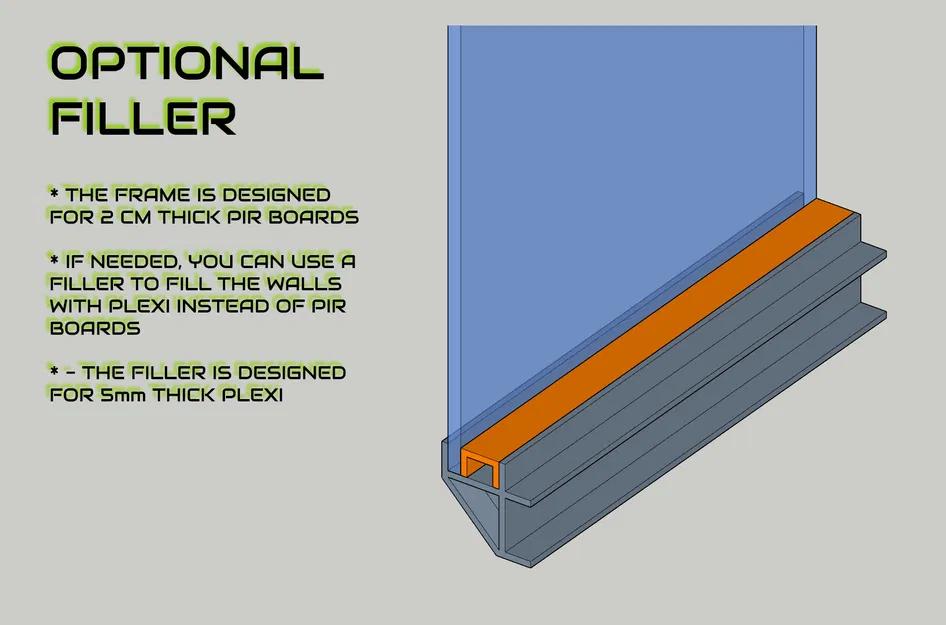

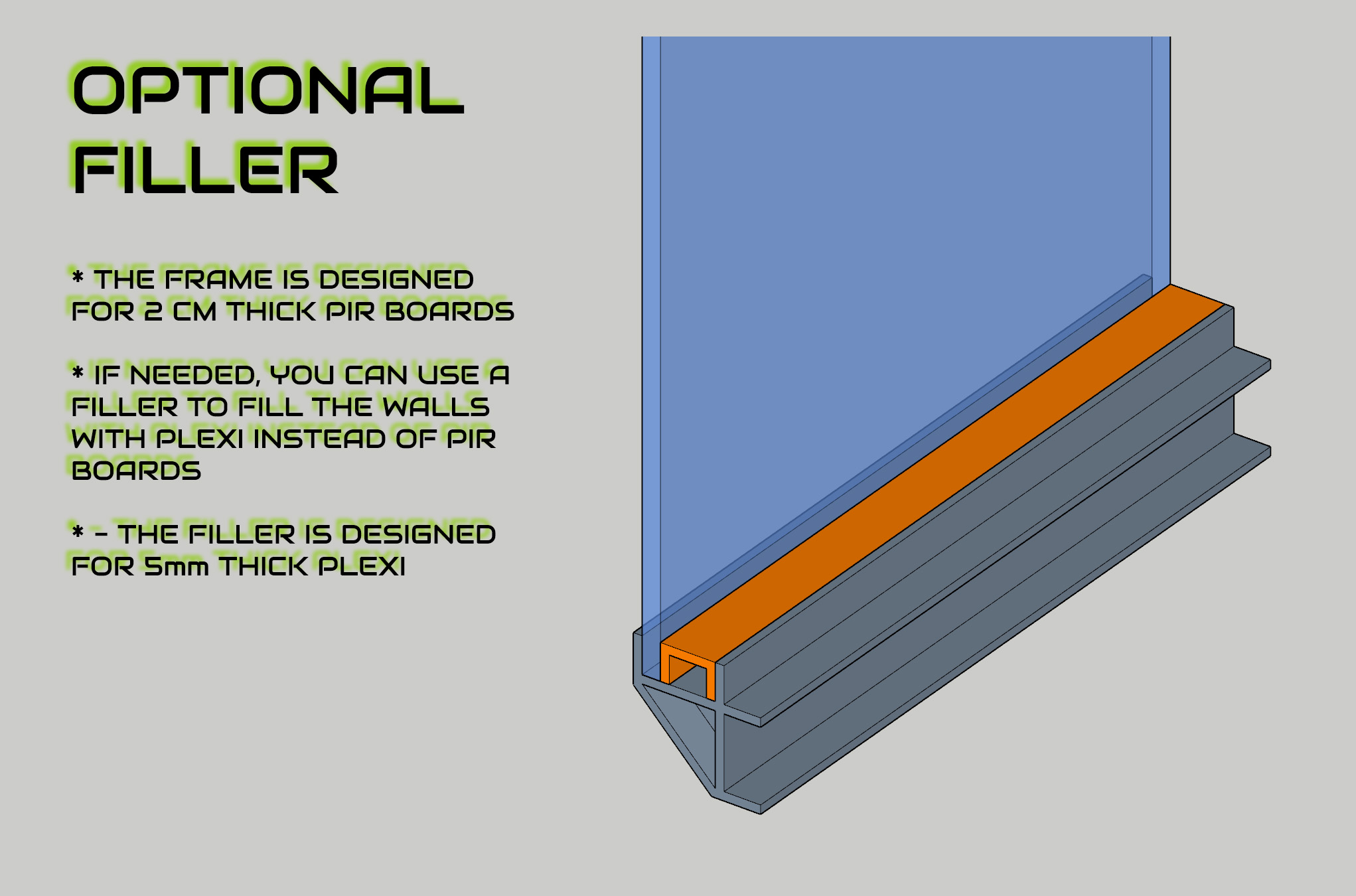

Nếu bạn muốn lấp đầy các bức tường bằng PLEXI thì mình đã thiết kế một bộ phận lấp đầy đặc biệt.

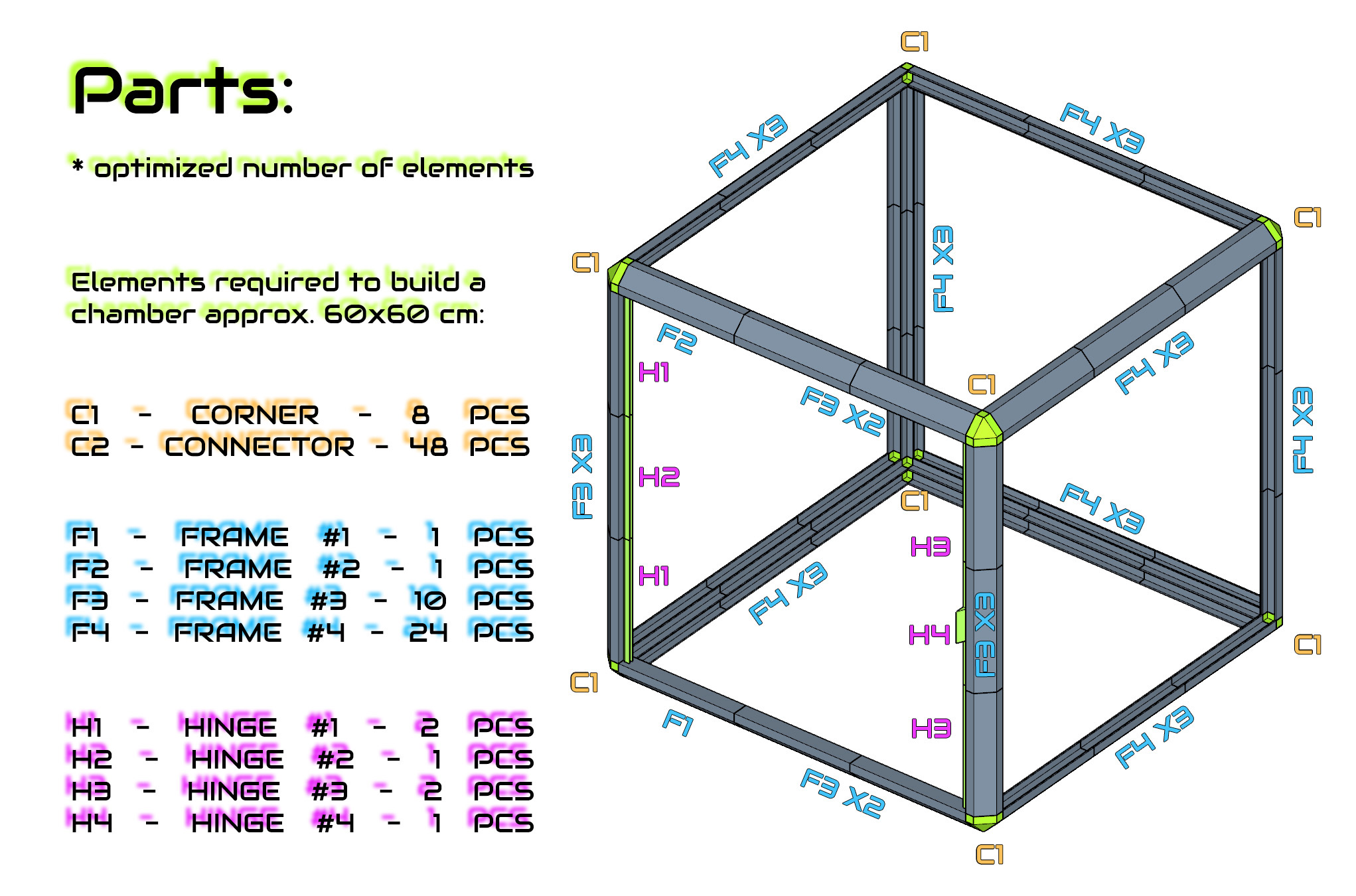

Kích thước của từng bộ phận được điều chỉnh theo kích thước của tấm PIR có bán trên thị trường (120x60cm). Mình mua 2 tấm như vậy và dùng cho 4 bức tường. Cửa phía trước làm bằng PLEXI dày 5mm, kích thước 56.5 x 58 cm.

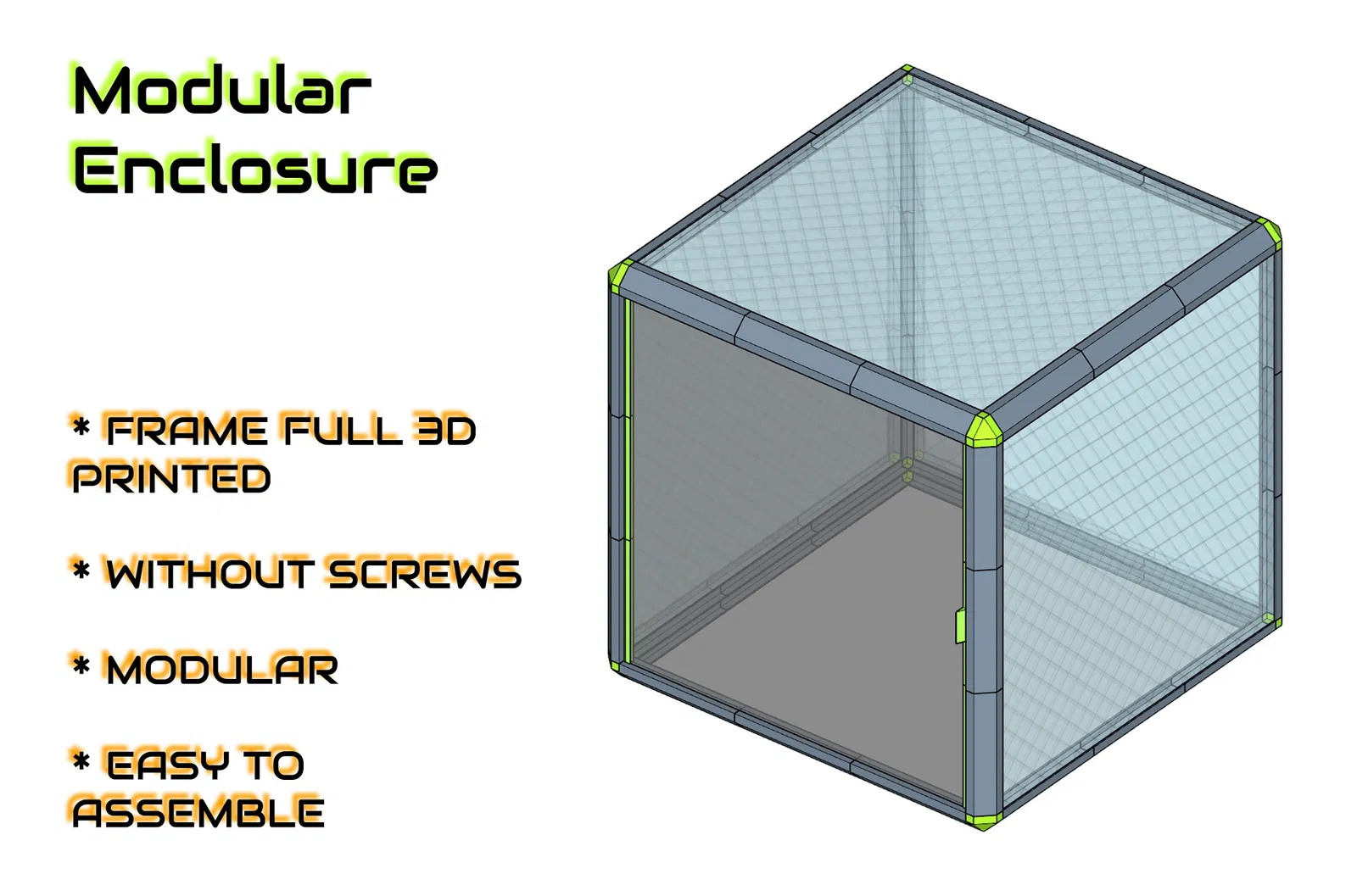

Cái "chamber" này có thể dễ dàng mở rộng hoặc thu nhỏ. Bạn chỉ cần sử dụng các bộ phận phù hợp. Mình vừa tạo một ngăn để vừa với máy in Ender 3 v2 Neo.

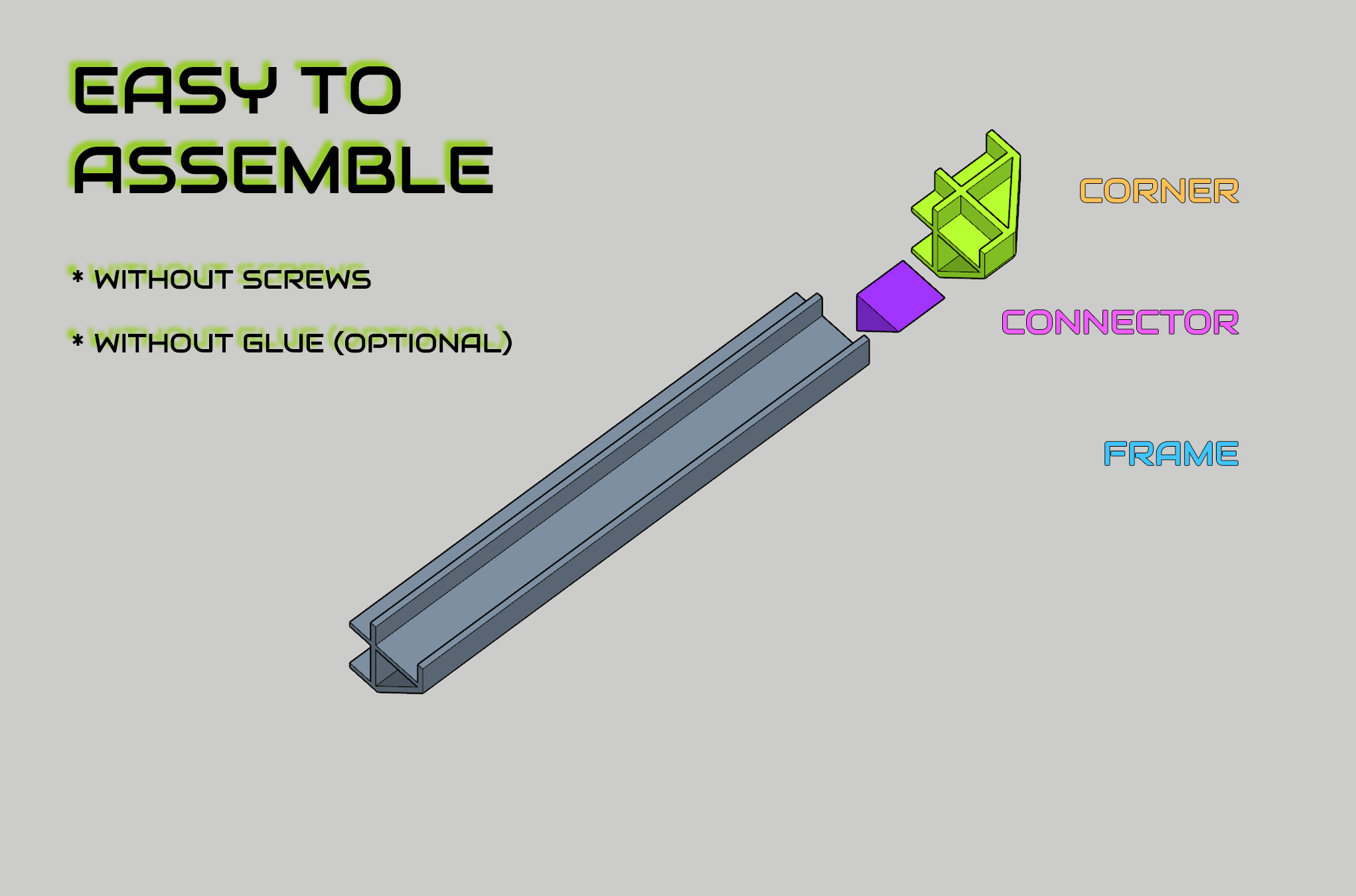

Mình lắp cái vỏ máy này mà không cần dùng keo. Các rãnh khớp với nhau rất khít. Mình muốn cấu trúc này có thể tháo lắp nhanh chóng và di chuyển từng phần bất cứ lúc nào.

Tóm lại:

1. Toàn bộ cấu trúc có thể in bằng máy in 3D.
2. Không cần ốc vít. Dán keo là tùy chọn.
3. Cửa phía trước được lấp đầy bằng PLEXI với kích thước đã nêu.
4. Các bức tường được lấp đầy bằng tấm PIR-AL, dày 2cm và kích thước 60x60cm (1 bức tường). Có bộ phận lấp đầy cho vật liệu khác.

Thông số in:

Khung:

• PETG nhiệt độ 230/70
• độ điền đầy 10%
• tốc độ 100 mm/s

Đầu nối:

• PETG nhiệt độ 230/70
• độ điền đầy 20%
• tốc độ 100 mm/s

Góc:

• PETG nhiệt độ 230/70
• độ điền đầy 10%
• tốc độ 100 mm/s

Mình khuyên bạn nên thử nghiệm các thông số với sợi nhựa của riêng mình trên từng bộ phận để có kết quả tốt nhất.

QUAN TRỌNG: Đầu nối được thiết kế không có dung sai. Đây là một cố ý để mọi người có thể điều chỉnh tỷ lệ của nó theo khả năng của máy in. Ý tưởng là cấu trúc có thể giữ với nhau mà không cần keo. Chỉ cần in 1 đầu nối trước và kiểm tra xem kích thước đó có phù hợp không.
