Bộ Chuyển Đổi Pin Từ Parkside X20 Sang Makita 18v | Thân Mở Rộng | Parametric | F3D

[MÔ TẢ]

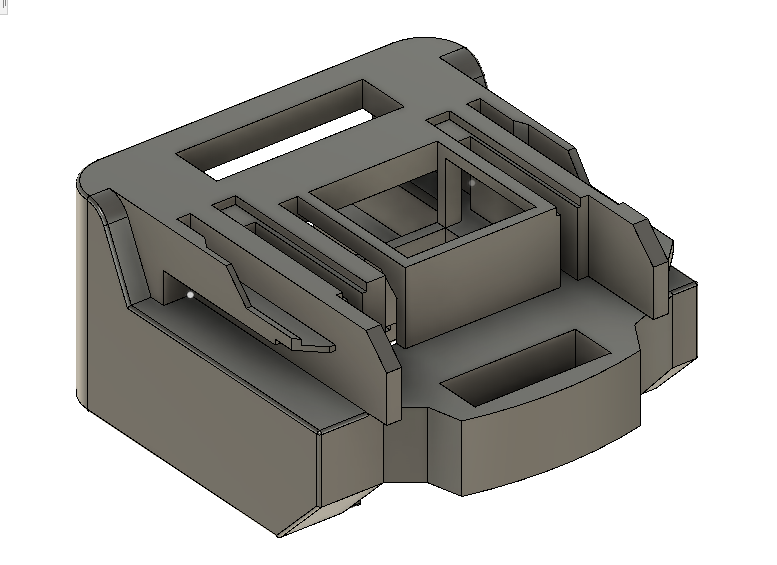

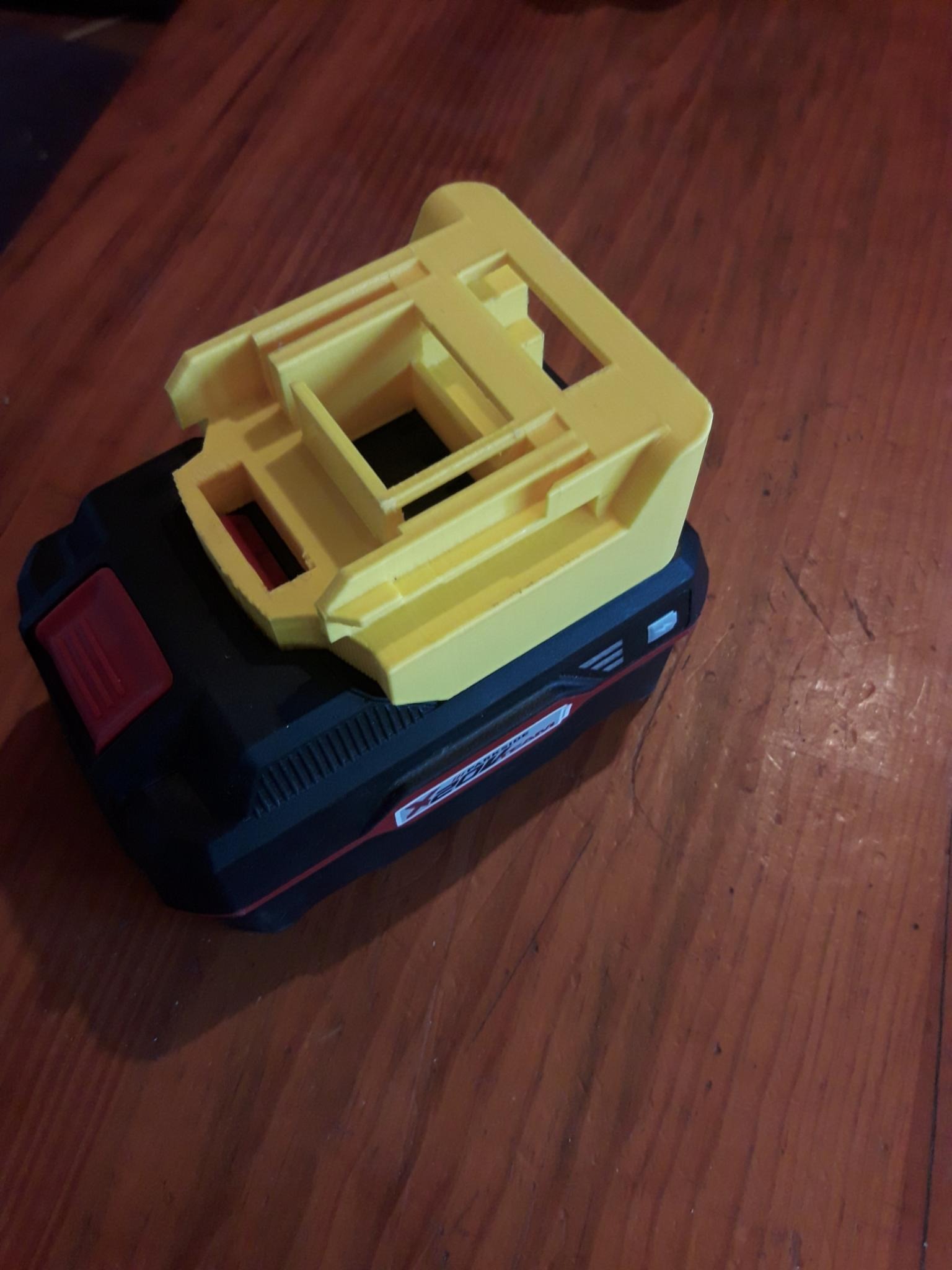

Đây là một bộ chuyển đổi pin: từ pin Parkside X20 Team (bán bởi Lidl) sang bất kỳ dụng cụ Makita nào sử dụng pin 18v.

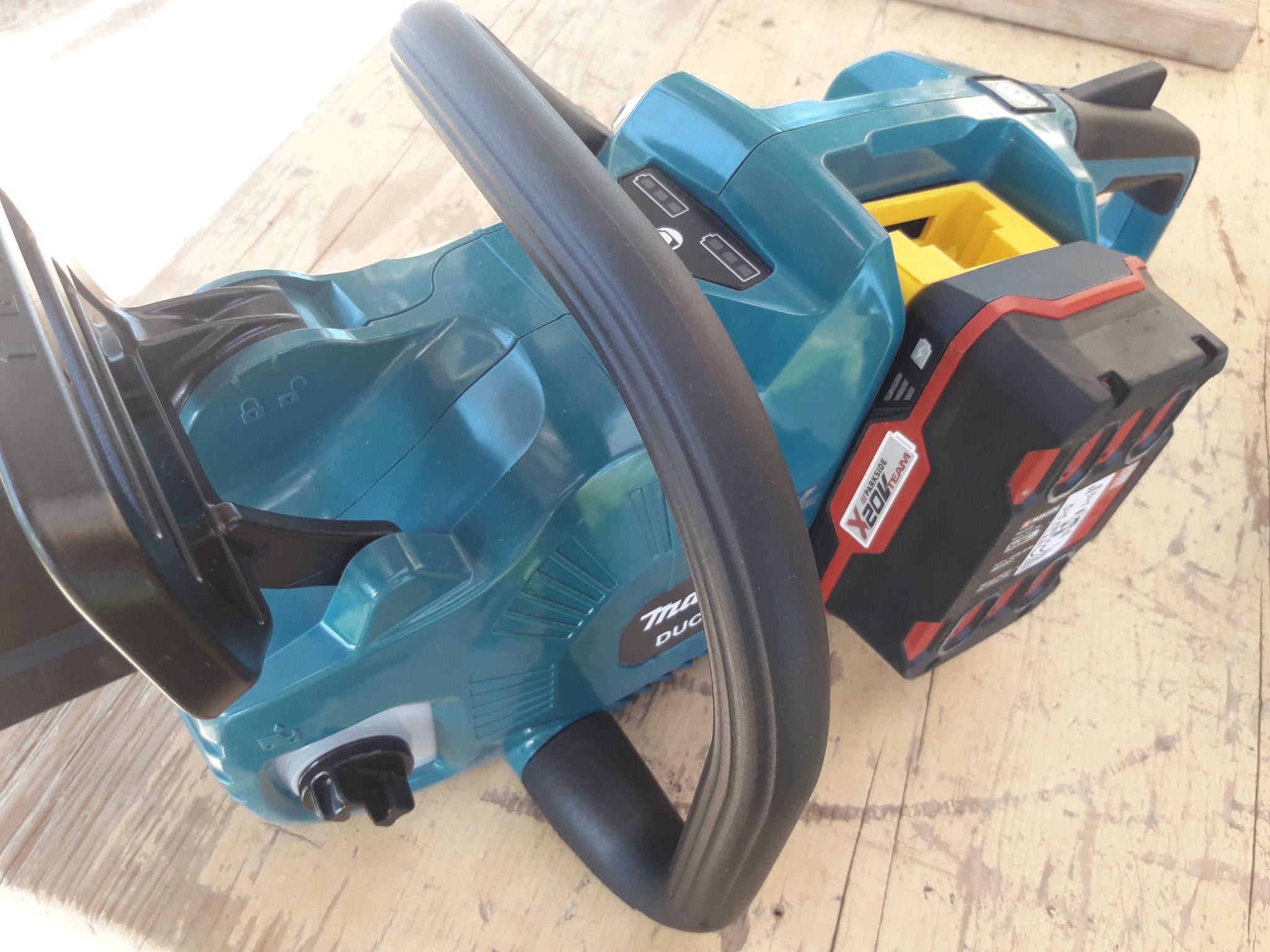

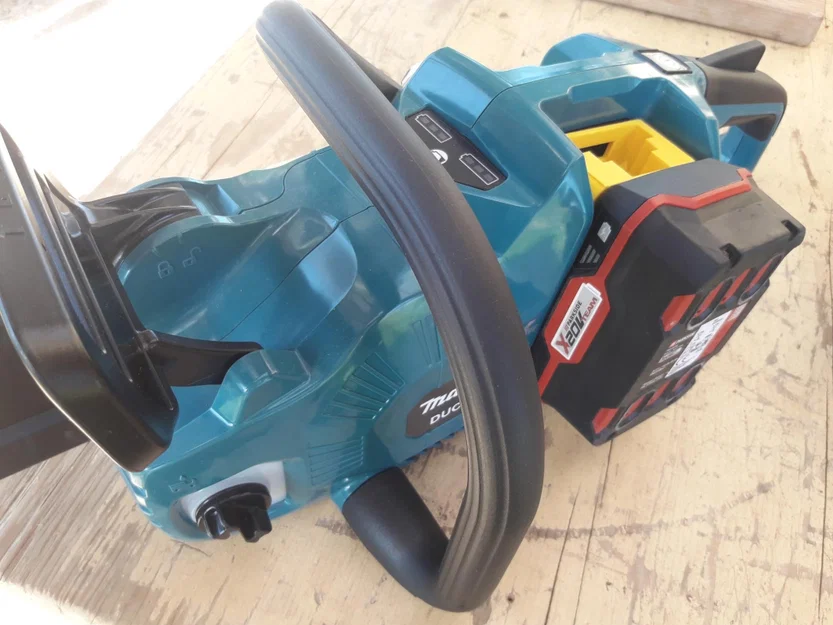

Đây là bản làm lại từ công trình của Myle (xem: thingiverse.com/thing:3110392). Độ dày khác với mẫu gốc giữa cạnh Makita và cạnh Parkside: nó lớn hơn để vừa với các khe cưa xích Makita (DUC353Z). Lưu ý: điều này có thể tùy chỉnh theo nhu cầu của bạn bằng cách sử dụng tham số trong tệp Fusion 360 đi kèm.

[HƯỚNG DẪN]

Kết nối các ổ cắm ở phía Parkside (cực được hiển thị trên mô hình). Quan trọng: Kết nối + với chân thứ nhất và thứ hai ở phía Makita (cần thiết để hiển thị mức pin) nếu không dụng cụ sẽ không khởi động.

Các dải niken rất tốt để thực hiện loại kết nối này thay vì sử dụng dây: sử dụng keo để giữ các đầu nối của bạn đúng vị trí. Kiểm tra tính liên tục bằng đồng hồ vạn năng, sau đó dùng súng bắn keo nóng để giữ mọi thứ lại với nhau và tránh bị chập.

Hãy cẩn thận: dòng điện có thể rất lớn, bạn cần điều chỉnh tiết diện cáp và đầu nối tùy thuộc vào dòng điện rút ra. Đối với dòng điện trung bình, bạn có thể sử dụng các dải niken gấp lại. Đối với dòng điện cao hơn (ví dụ: cưa xích), bạn nên sử dụng tấm đồng cắt với độ dày phù hợp với epoxy chịu nhiệt độ cao. Nếu không, keo nóng sẽ tan chảy và niken hoạt động như một điện trở sưởi ấm và bộ chuyển đổi của bạn sẽ trở thành... một cái lò nướng.

[IN ẤN]

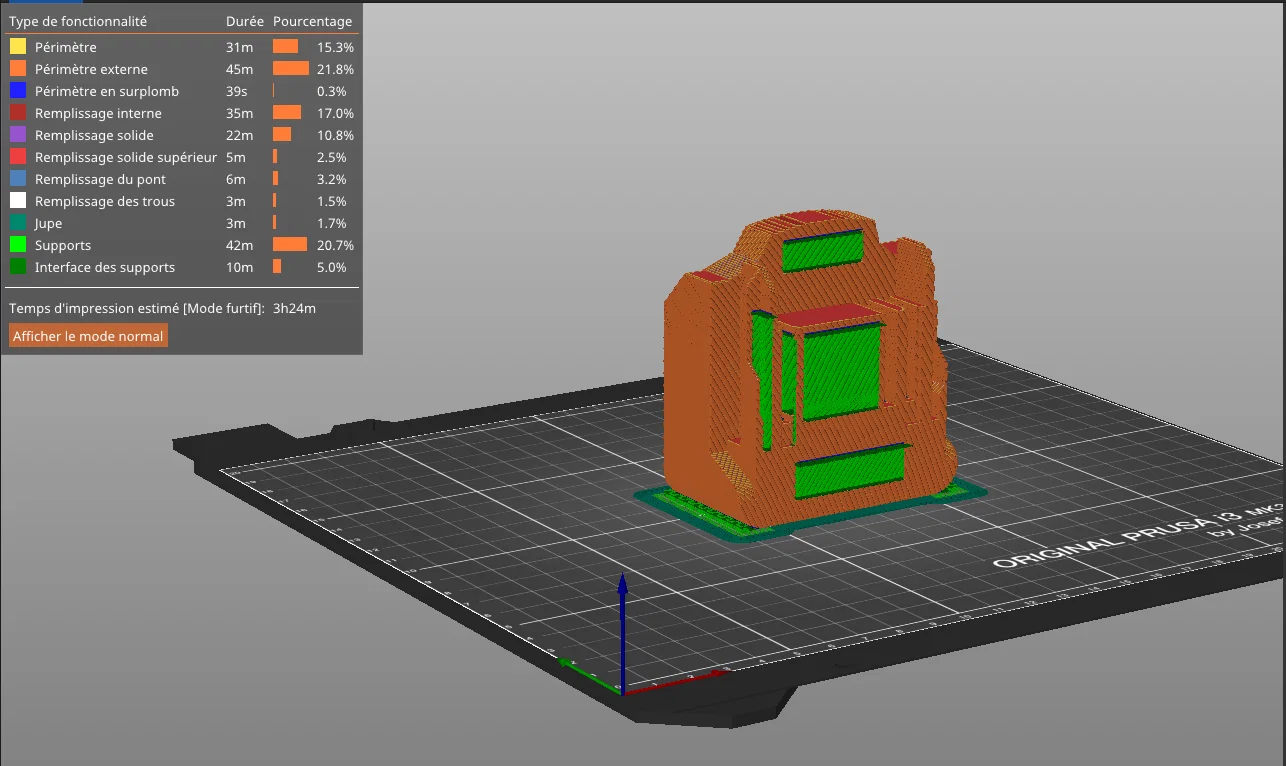

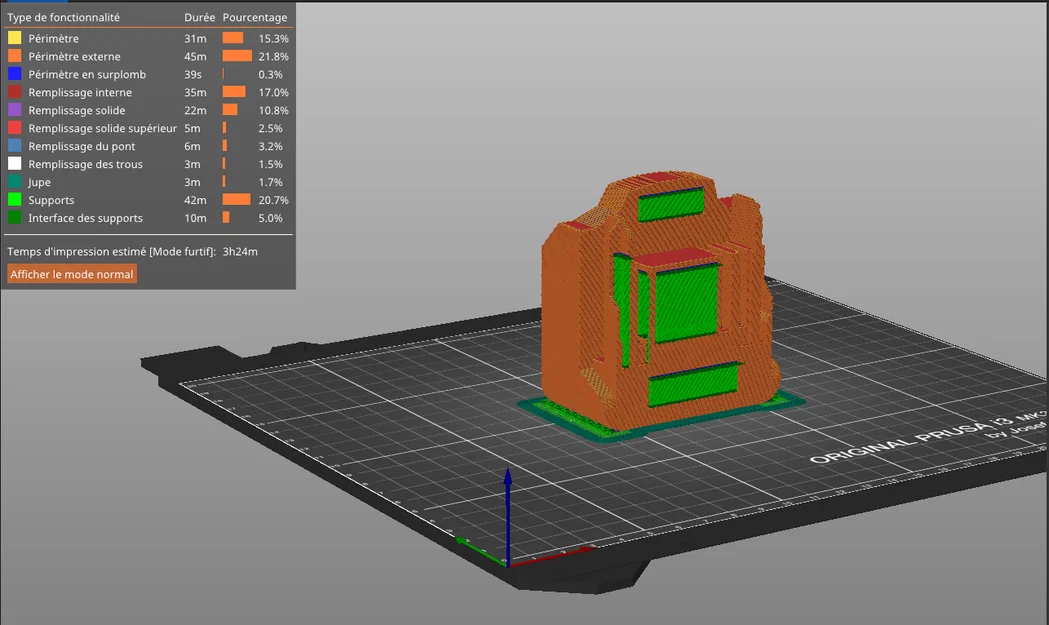

Sử dụng Supports Everywhere. In từ bất kỳ mặt nào, mặt dưới sẽ tốt hơn để loại bỏ supports. Chế độ nháp mặc định của Prusa là ổn. Cho kết quả tốt với lớp độn giroid 10% ở tốc độ 150% trên mk3s+.

[THÍCH]

Nếu bạn thích mô hình này, vui lòng đánh giá, đăng ảnh, bất kỳ tài liệu nào, nhấn thích và đánh dấu. Điều này giúp tôi giữ vững động lực (chủ yếu là biết rằng những nỗ lực của tôi hữu ích cho người khác). Tôi cũng có thể, sau một thời gian, nhận được một món quà từ Prusa ;) Thoải mái chia sẻ, sửa đổi và phân phối lại miễn là bạn giữ liên kết đến mô hình này và phiên bản đầu tiên của Myle. Cảm ơn!
