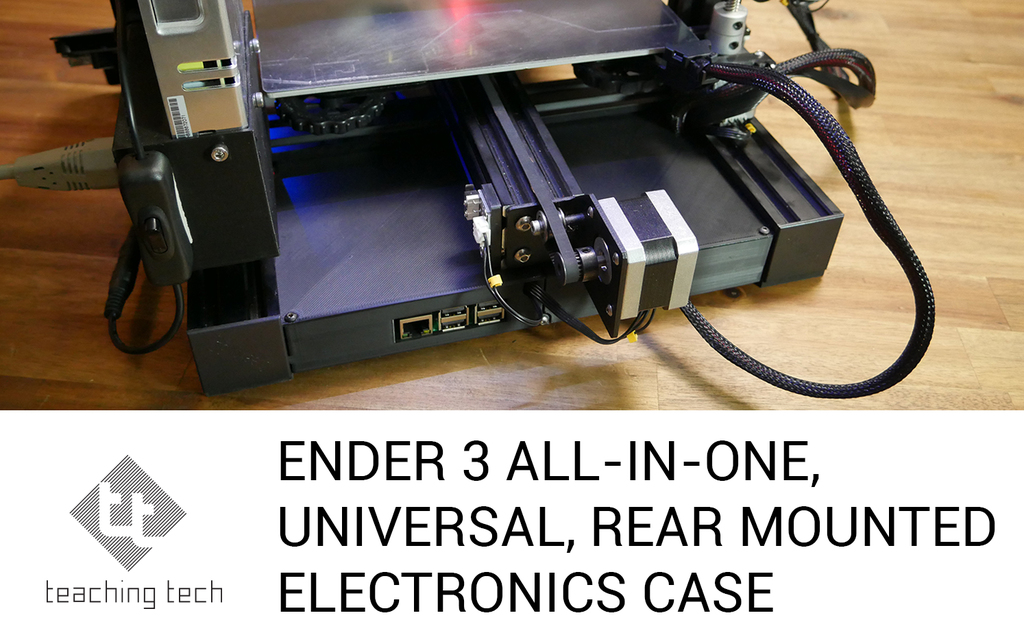

Hộp đựng đồ điện tử đa năng gắn sau cho Ender 3

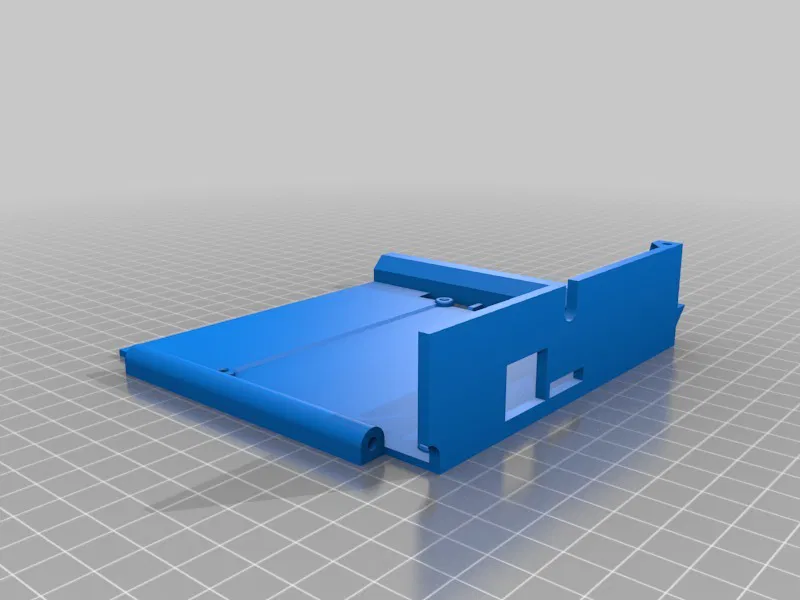

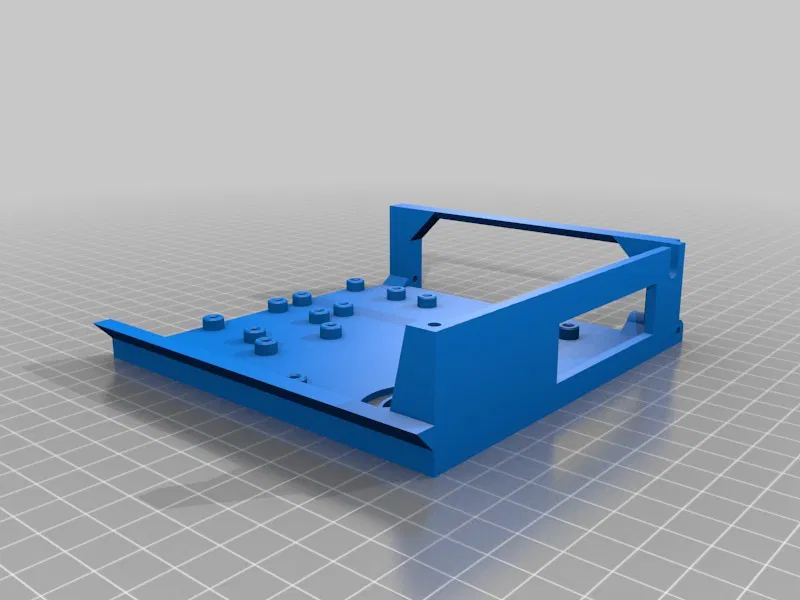

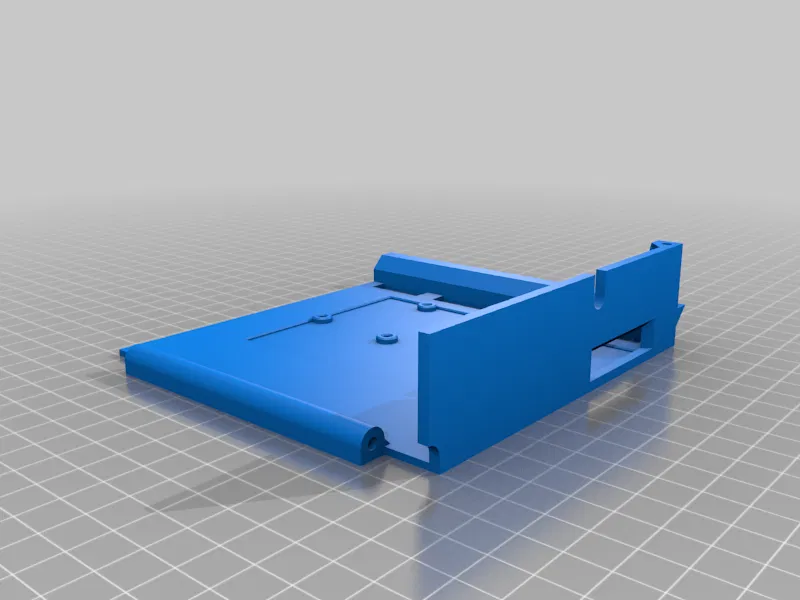

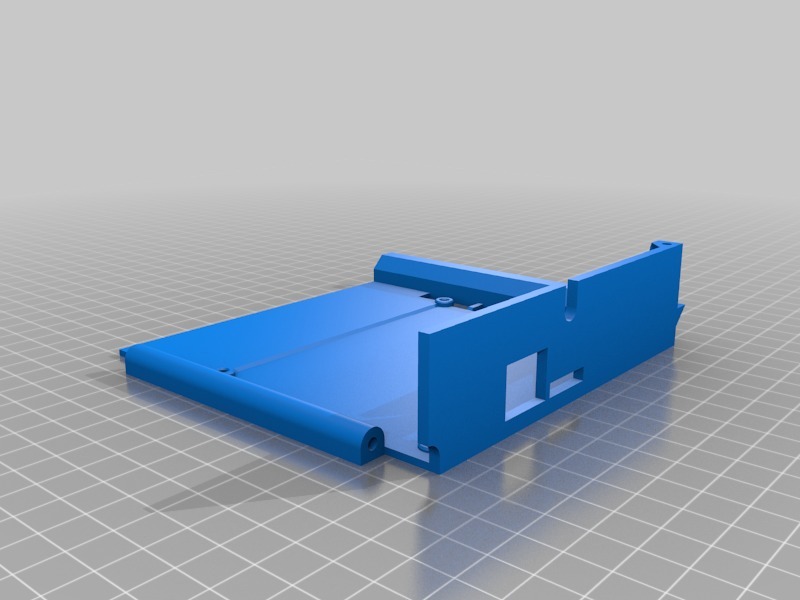

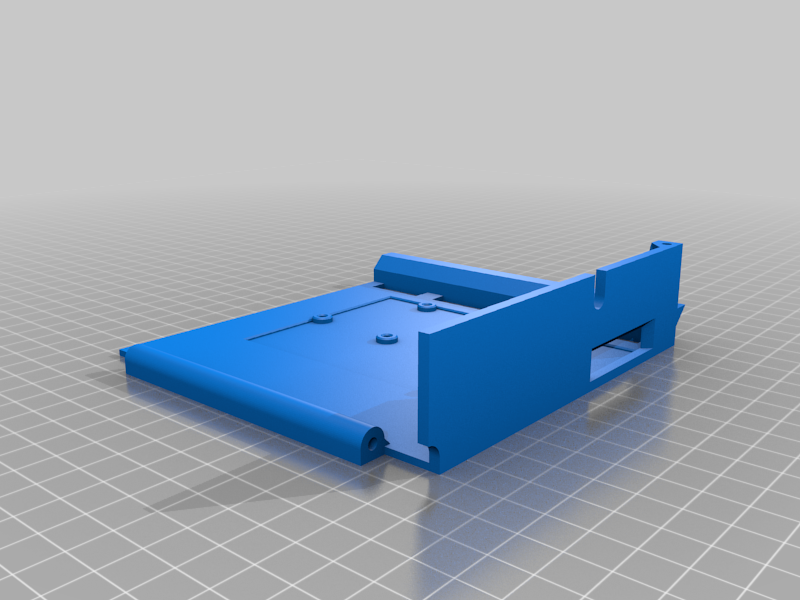

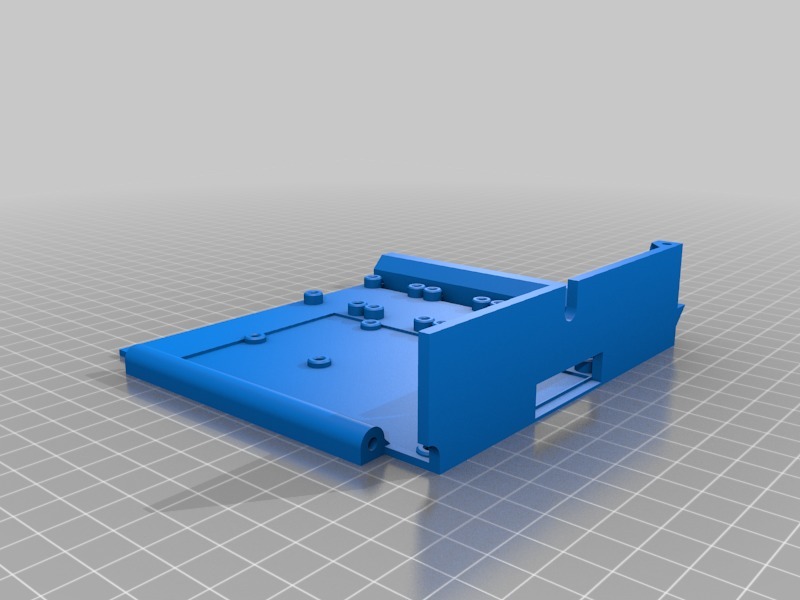

Hộp đựng đồ điện tử gắn phía sau cho Ender 3. Phía sau có chỗ để gắn Raspberry Pi, quạt, bộ chuyển đổi buck và hai rơ-le bên trái. Bên phải, có thể là bo mạch tiêu chuẩn với bốn bộ làm mịn TL, hoặc MKS Gen L hoặc SKR1.3.

Thiết kế này có tính mô-đun, gọn gàng, yên tĩnh và quản lý cáp tốt hơn thiết kế gốc. Việc tiếp cận phía sau chỉ cần một bu-lông mỗi bên, không cần phải lật máy in nghiêng. Ngoài ra còn có đủ chỗ cho các bộ điều khiển động cơ bước khác có tản nhiệt lớn nếu sử dụng bo mạch nâng cấp.

Mọi thứ được giải thích tại đây: https://youtu.be/k83M5H796U8

Cài đặt In

Thương hiệu máy in:

Creality

Máy in:

Ender 3

Vỉ nướng:

Không

Hỗ trợ:

Không

Độ phân giải:

0.2mm

Điền:

20%

Sợi: X3D PLA đen

Ghi chú:

Tất cả các bộ phận đều được định hướng đúng, không cần hỗ trợ.

Sau khi in =============

Lắp ráp như trong video. Phiên bản có bướu của bo mạch pin27 hiện chưa được kiểm tra, hoan nghênh phản hồi.

Cách tôi thiết kế cái này

Danh mục: Bộ phận máy in 3D
