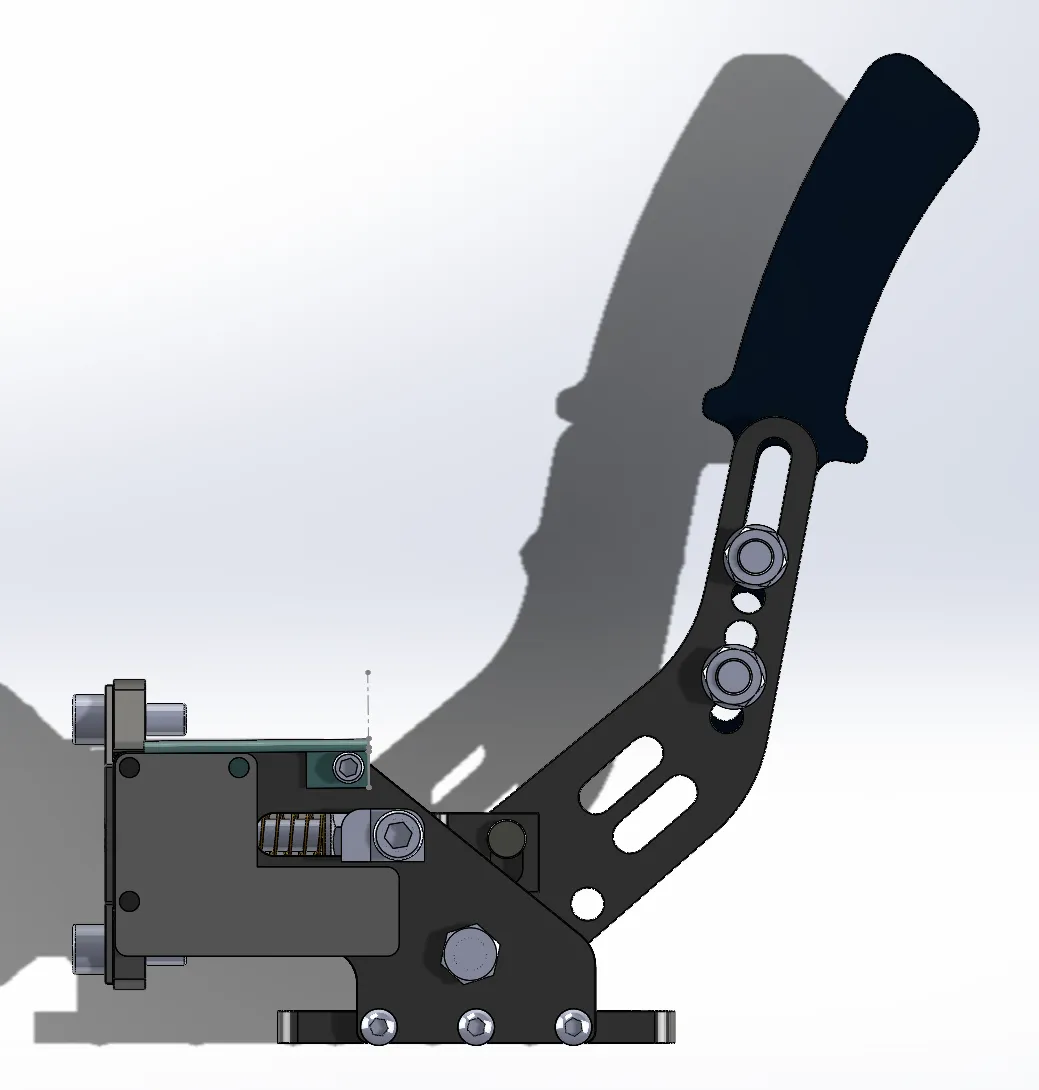

Bộ phanh tay Sim Racing V1 in 3D với Arduino và cảm biến potentiometer
Đây là một giải pháp thay thế có thể in 3D cho Ebay-SIM-Handbrake. Sử dụng một chiết áp và Arduino.
Mô tả
Tất cả các tệp cần thiết đều có thể tải xuống và sẵn sàng để in. Tôi đã điều chỉnh cách các phần được in và không cần phải thay đổi, nhưng bạn vẫn có thể thay đổi nếu muốn sử dụng ít filament hơn.

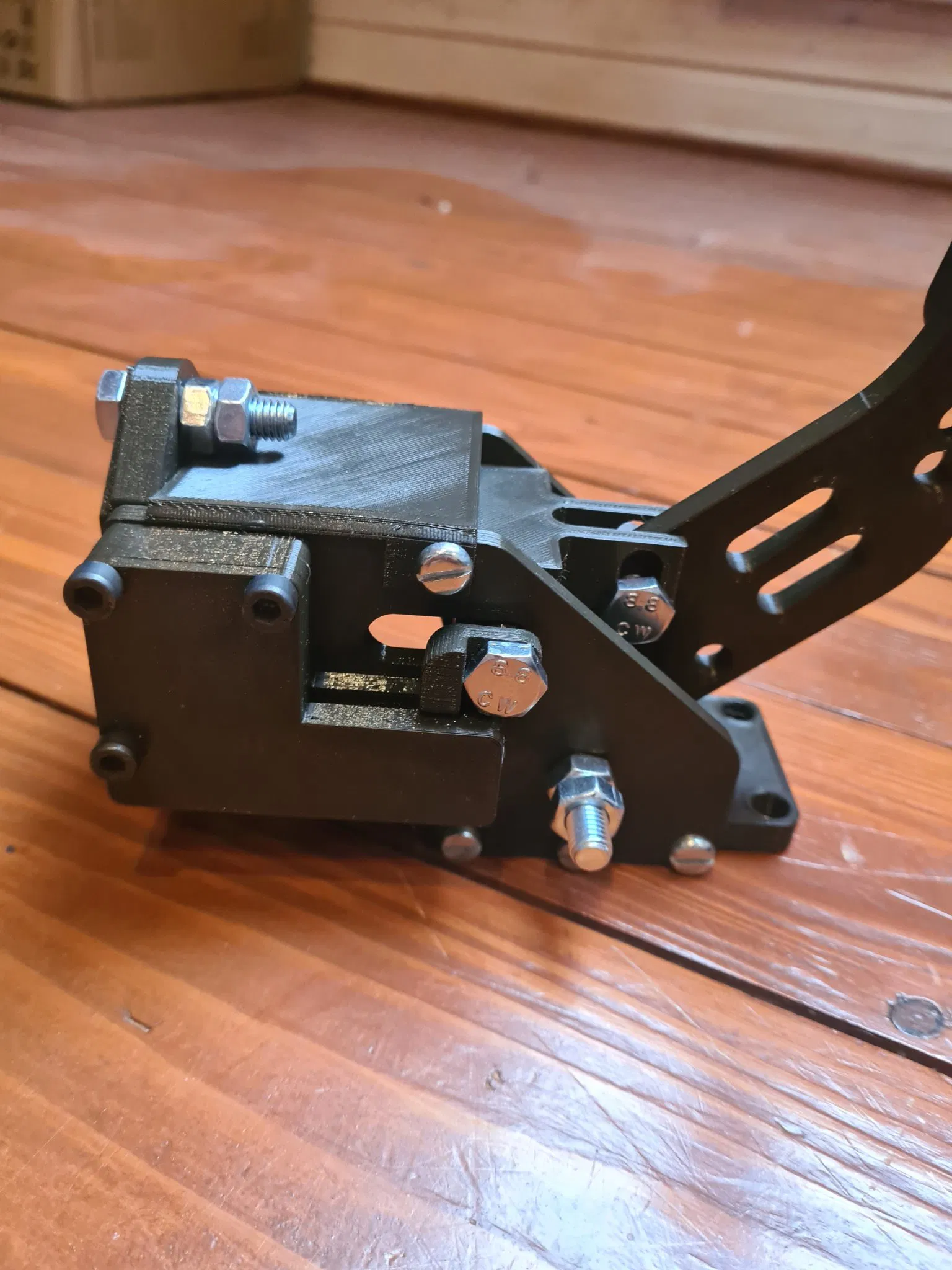

Ngoài ra, khi lắp ráp, hãy sử dụng keo siêu dính trên một số bu lông để chúng không bị rơi ra. Tôi đang làm việc trên một thiết kế với đai ốc để ngăn việc dán các phần lại với nhau. Ngoài ra, các tay cầm phải được dán vào phần tay cầm trên. Giá đỡ bàn được thiết kế để phù hợp với một tấm bàn 20mm, vì vậy bạn có thể cần điều chỉnh nó.

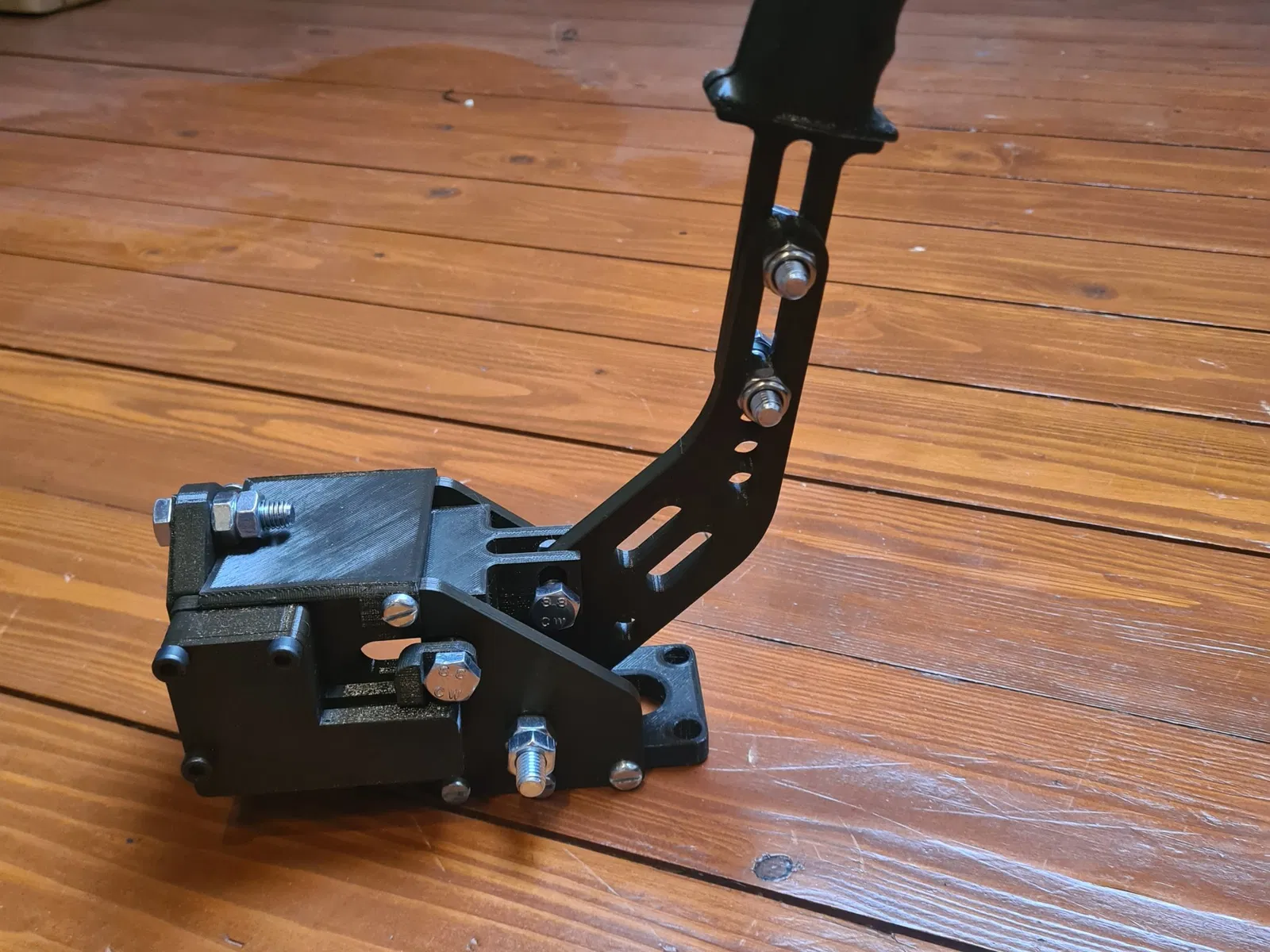

Các phần được in bằng PETG màu đen và chiều cao lớp đã được thiết lập.
Phần cứng cần thiết được liệt kê ở đây:
Những thứ điện:
- -Arduino Pro Micro
- -Biến trở trượt (L x B x H) 35 x 9.5 x 6.5 mm F2031N hành trình 20mm
- -Một số cáp
- -Một cáp USB Micro
Phần cứng cơ khí:
- -M5x10mm x 10
- -M5x30mm x3
- -M8x20mm x 4
- -M8x25mm x 6
- -M8x65mm x 3
- -M8x60mm x 1
- -1.2x9x45mm Lò xo x1 Bạn có thể chọn lò xo bạn muốn sử dụng
- -M8 đai ốc khóa x6
- -M8 Đai ốc x4
Một mẹo nhỏ khi lắp ráp là sử dụng một số băng điện trên các tay cầm để cảm giác tốt hơn.

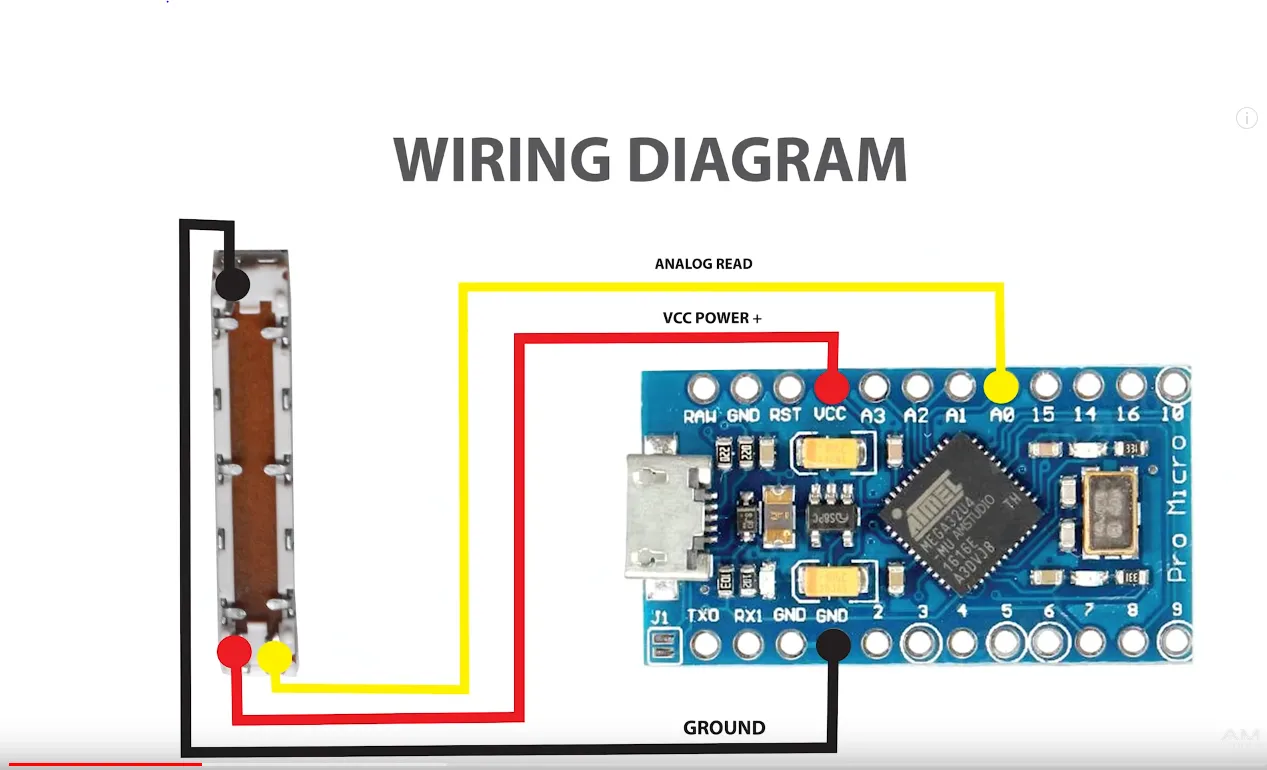

Tôi đã sử dụng video YouTube này làm hướng dẫn cách đấu dây và cách thiết lập mã:
