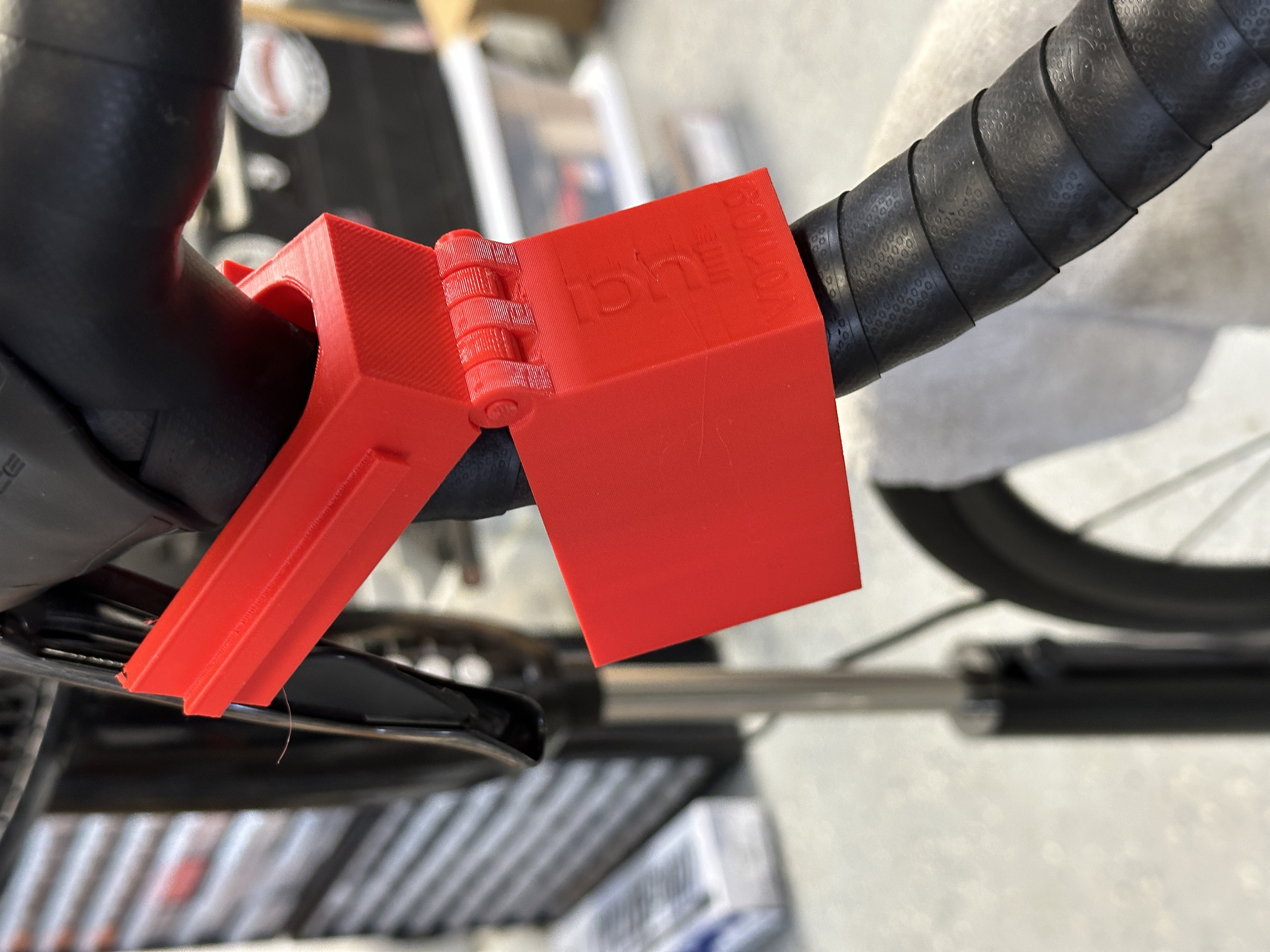

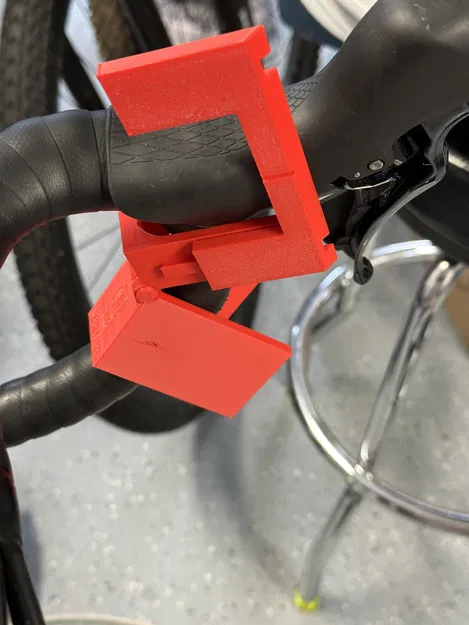

Bản sửa đổi của công cụ đo độ nghiêng tay phanh UCI

Kiểm tra độ nghiêng của tay phanh trên xe đạp đường trường có thể phải tuân theo các quy tắc gần đây của UCI. Dựa trên phiên bản chính thức của UCI, đã sửa đổi để in nhanh hơn, dễ dàng hơn với ít lãng phí hơn. Thông tin về phiên bản gốc của UCI ở cuối mô tả.

Phiên bản của tôi

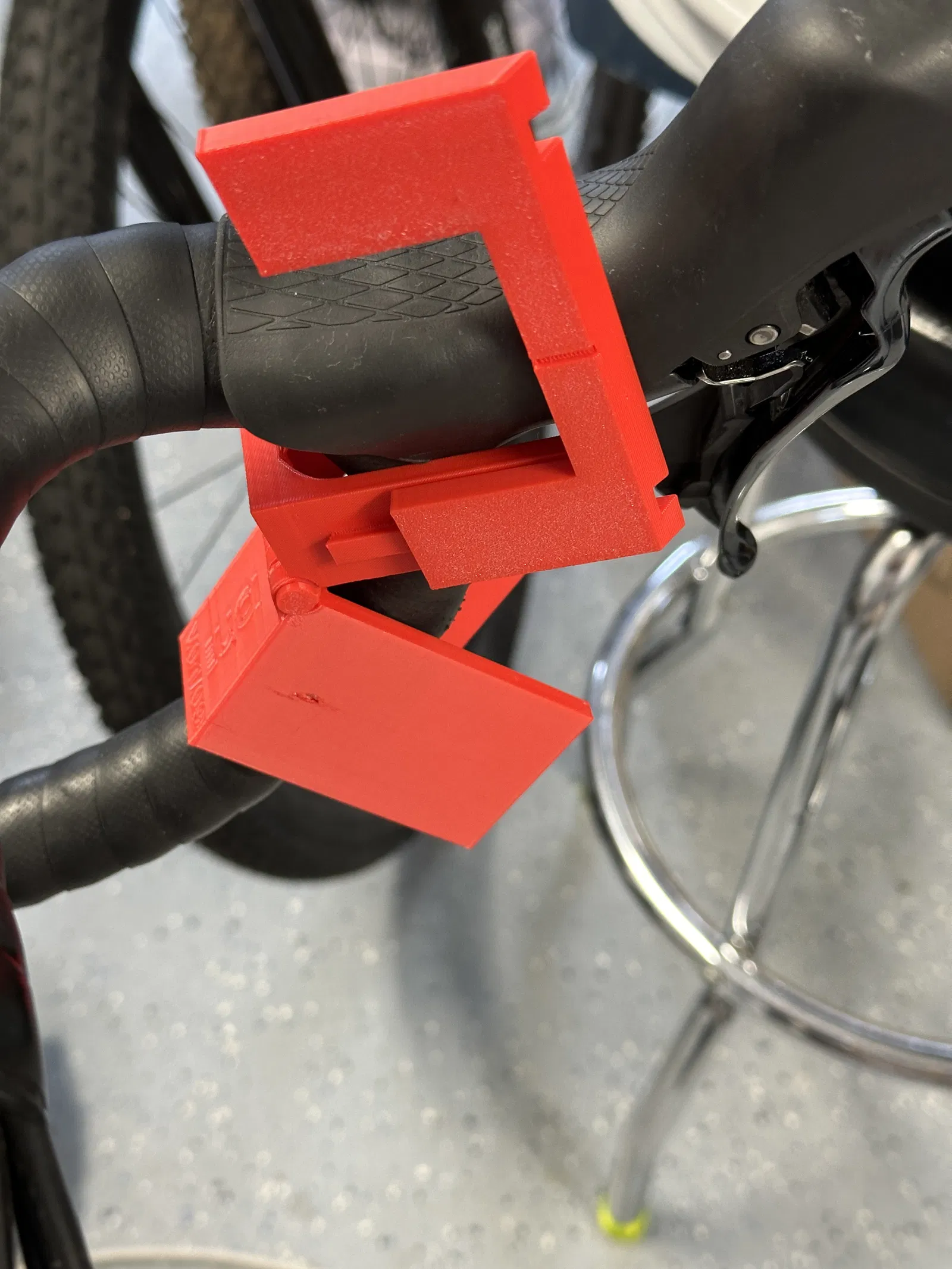

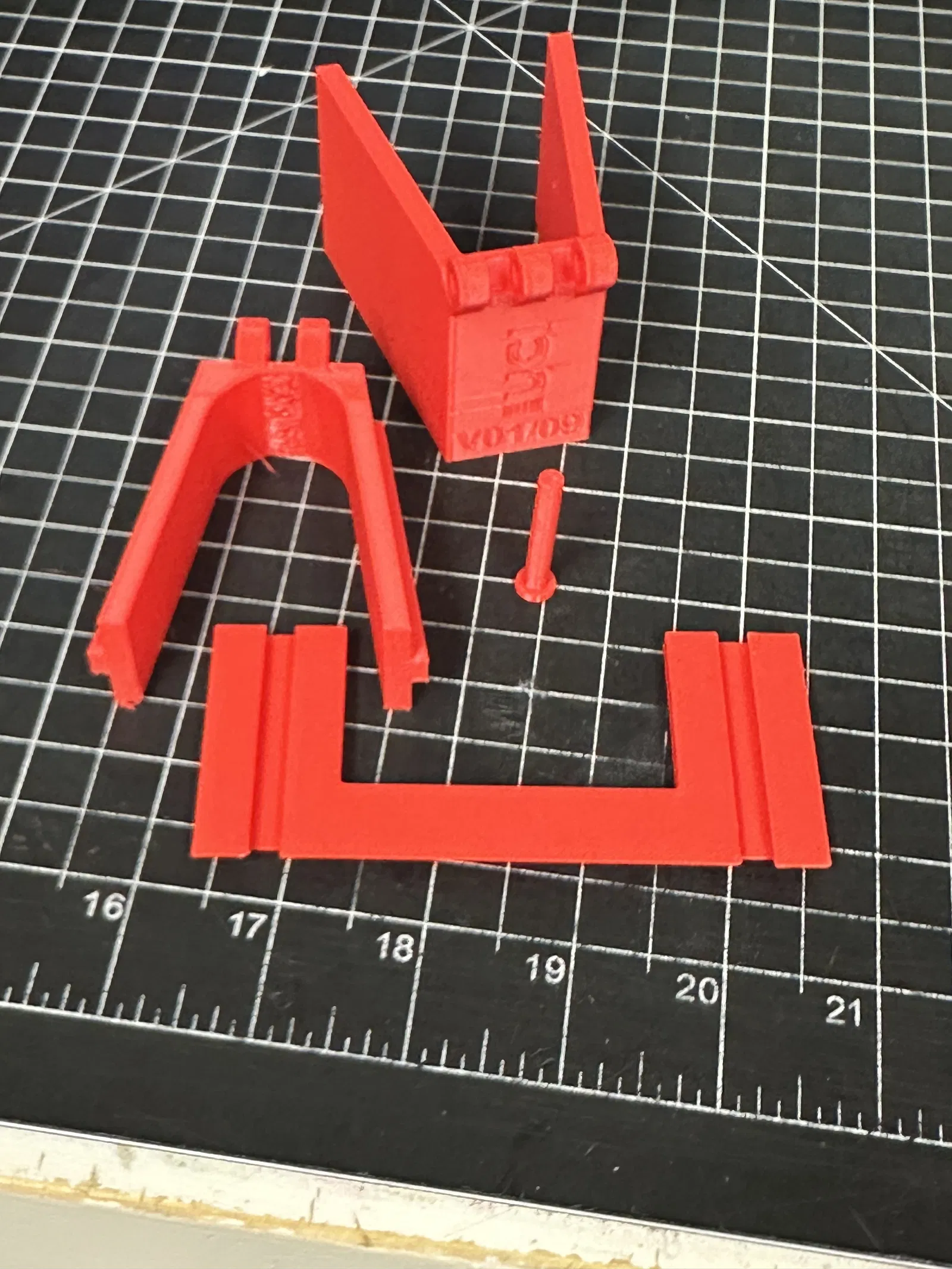

Phiên bản của tôi giữ nguyên "phần 3" (chốt bản lề) và "phần 4" (phần mở rộng đo lường) không thay đổi so với bản gốc ngoại trừ hướng để chúng tải đúng trong slicer.

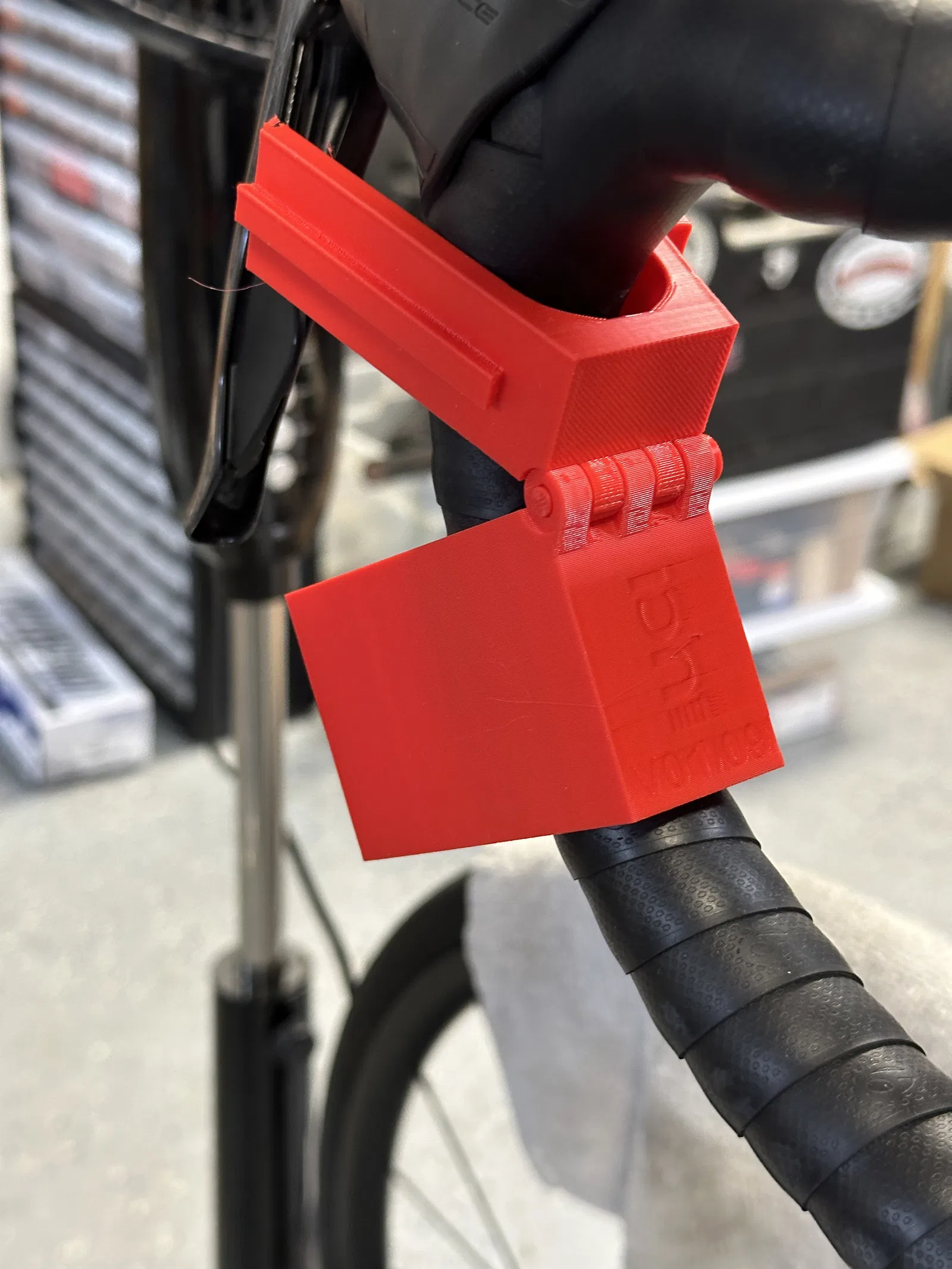

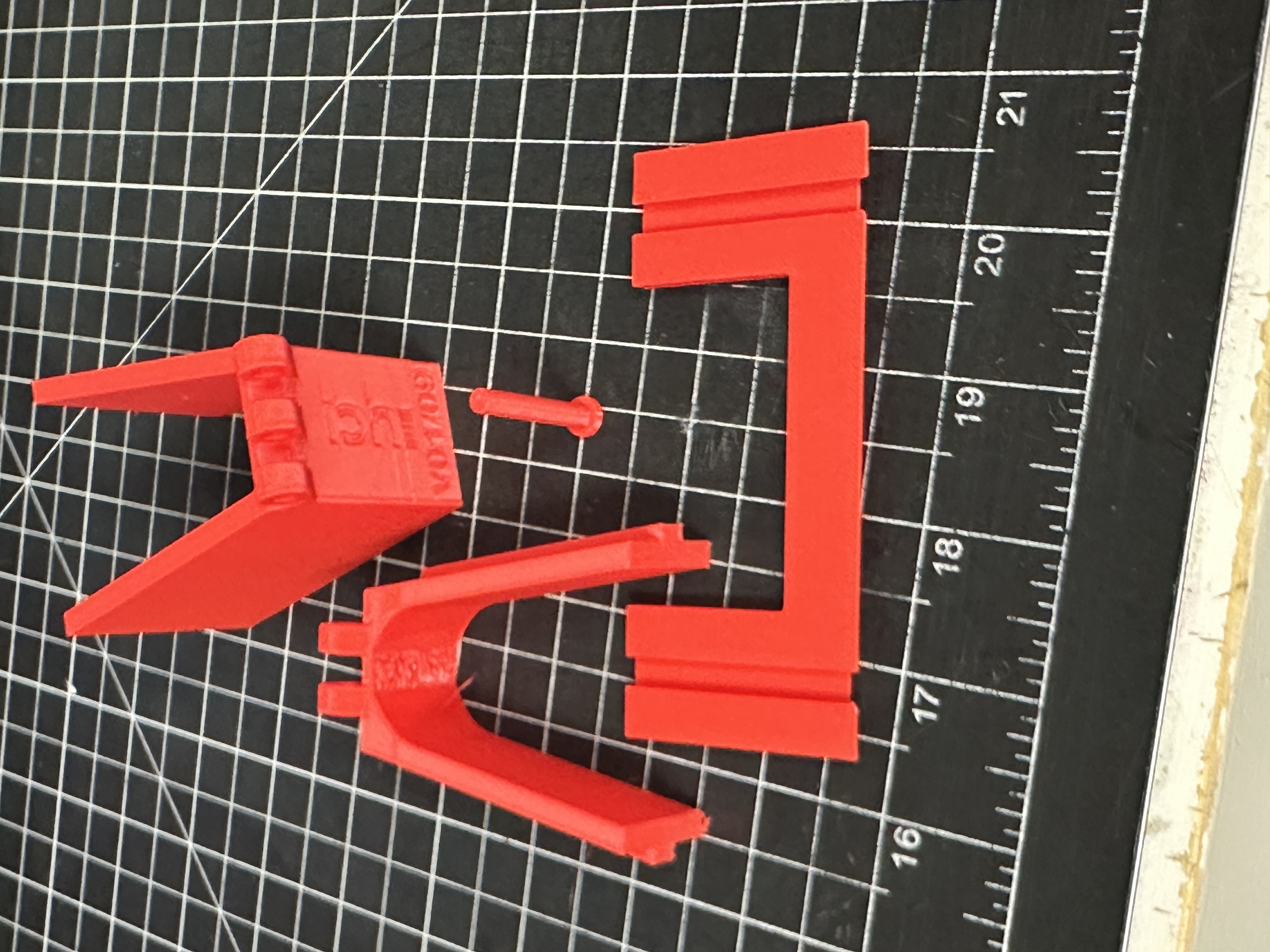

Những thay đổi tôi đã thực hiện đối với các bộ phận khác:

Phần 1 (mảnh căn chỉnh thanh dưới)

• Đã sửa đổi các bộ phận bản lề để có thể in mà không cần hỗ trợ.
• Thay đổi độ sâu của logo UCI từ 3mm xuống 0.25mm. Điều này loại bỏ các phần nhô ra lớn không có tác dụng, logo UCI vẫn hiển thị nhưng in nhanh hơn và tốt hơn.
• Đã xóa văn bản phiên bản nhỏ "V.01/09" khỏi cạnh trên của bộ phận và di chuyển nó đến cùng mặt với logo UCI, làm cho nó lớn hơn và dễ đọc hơn. Cũng tuân theo cùng độ sâu tối thiểu như logo UCI để nó có thể đọc được nhưng không quá sâu một cách vô lý.

Phần 2 (mảnh đo góc tay đòn trên)

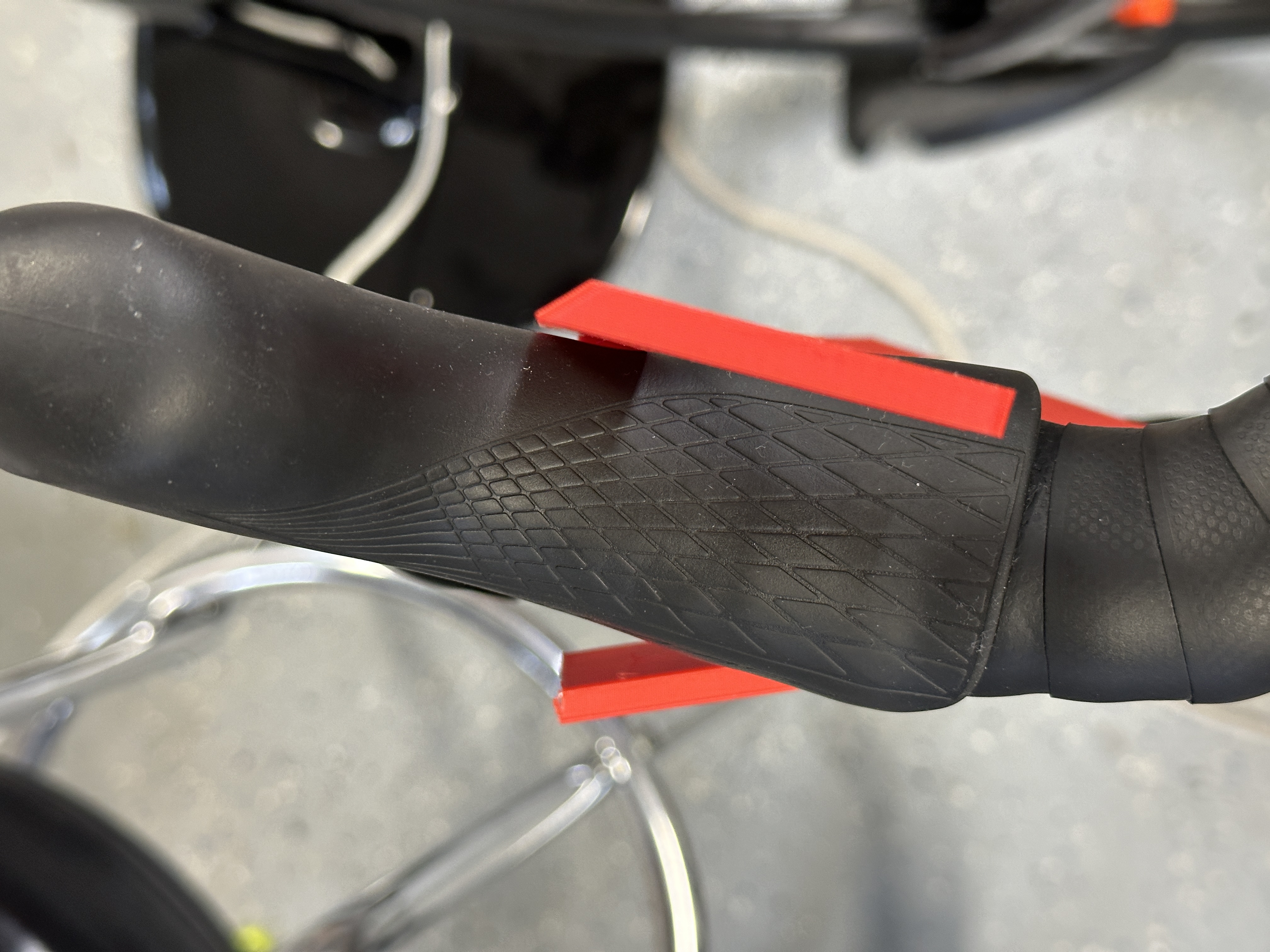

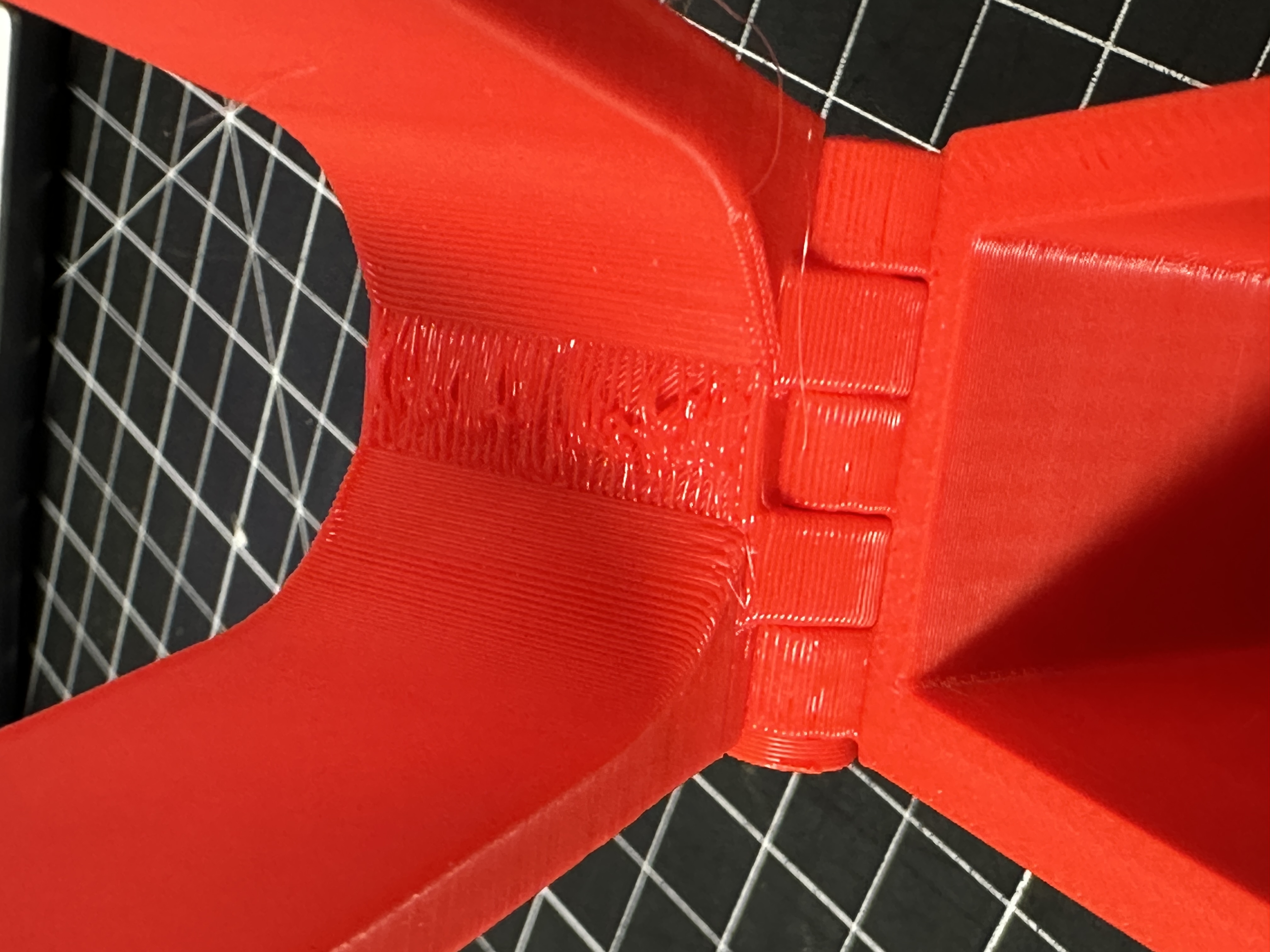

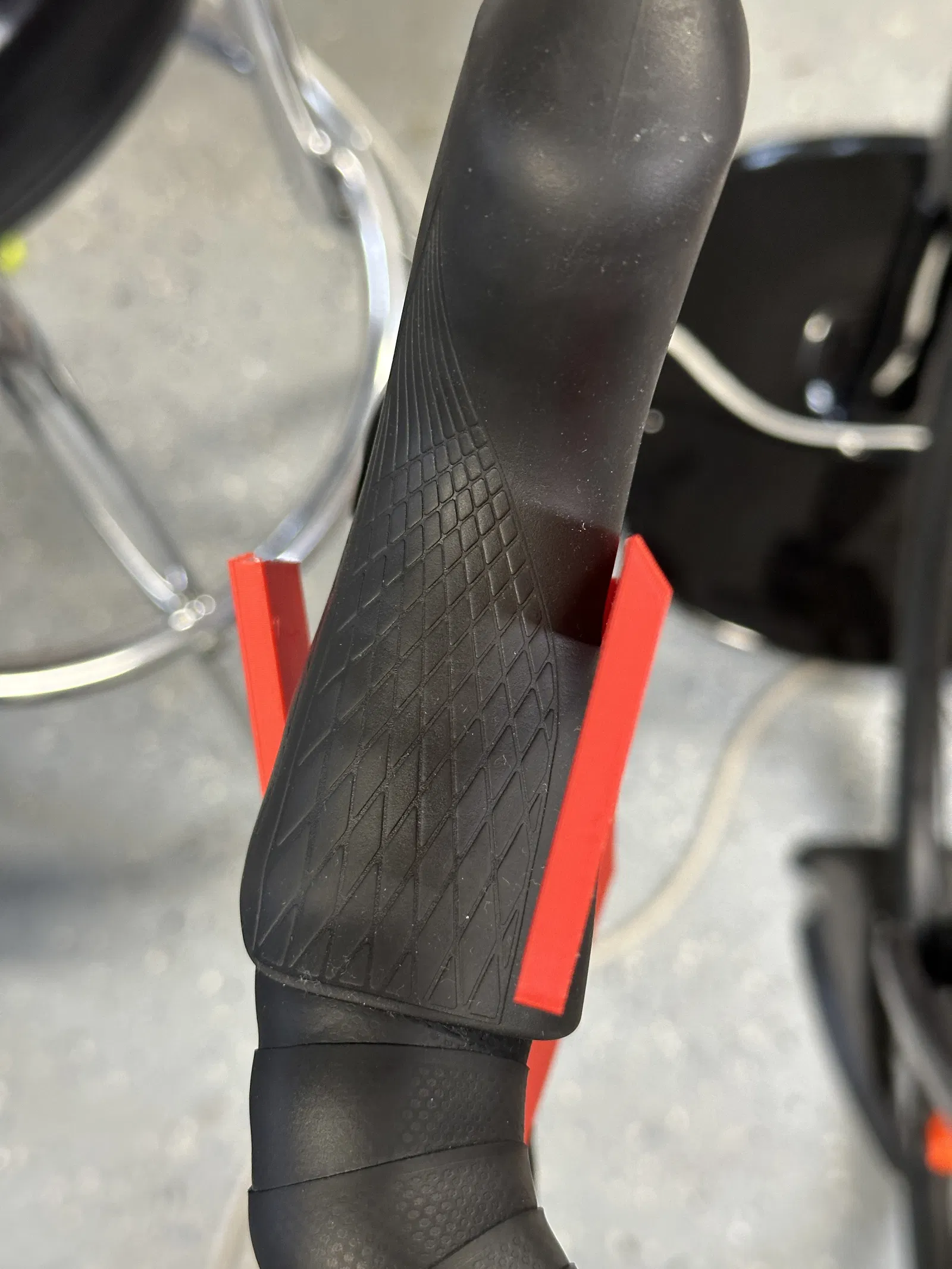

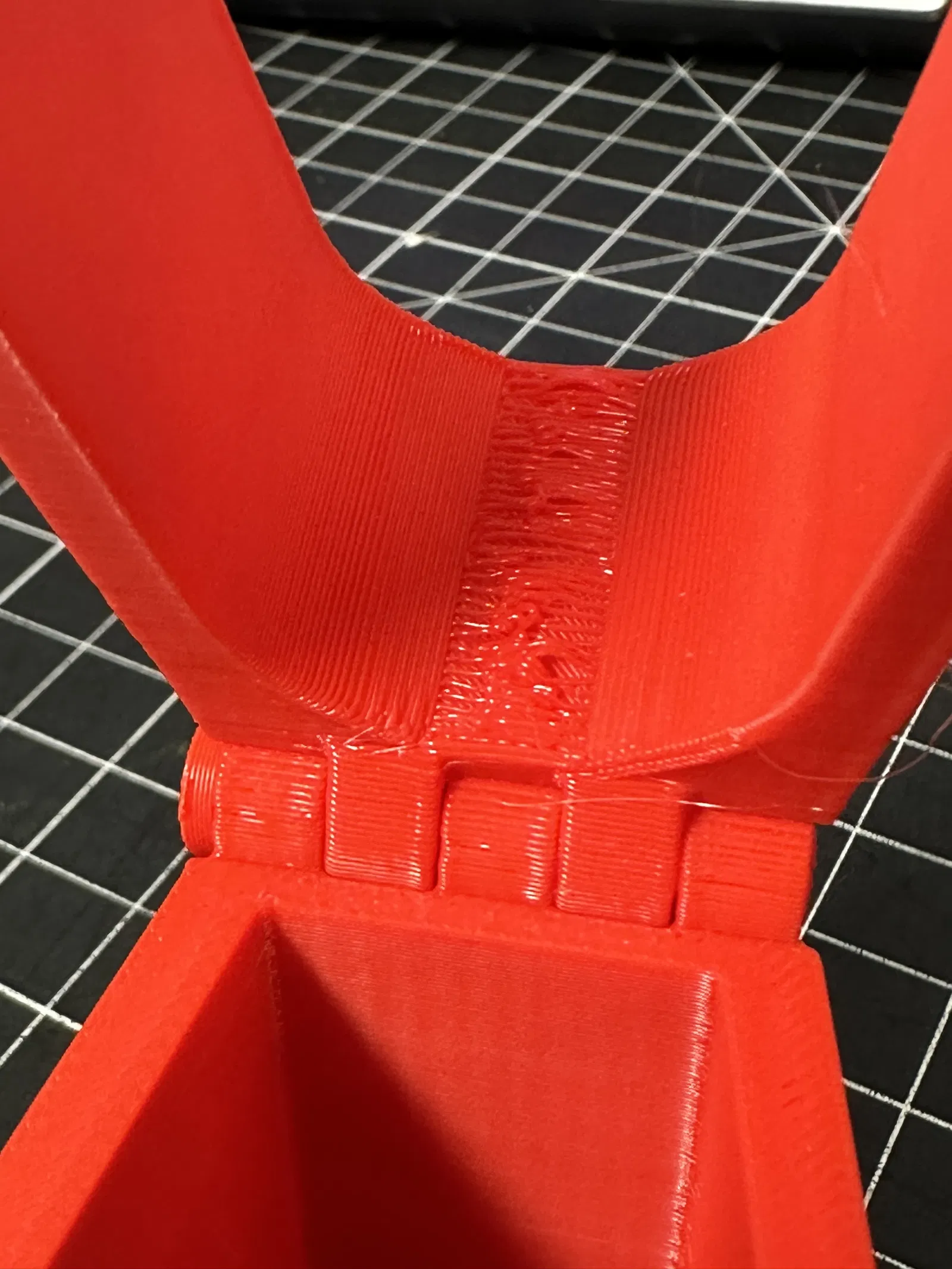

• Đã điều chỉnh hướng in để hoàn toàn không cần hỗ trợ. Sẽ có một số cầu nối ở chân chữ V, nhưng điều này sẽ không ảnh hưởng đến việc sử dụng công cụ.
• Đã điều chỉnh khu vực bản lề để có thể in mà không cần hỗ trợ.

Những thay đổi này sẽ loại bỏ hoàn toàn nhu cầu về hỗ trợ và vẫn giữ nguyên chức năng.

Cập nhật

Ngày 6 tháng 2 năm 2024 - Đã thay đổi hướng in của Phần 2 để việc in đáng tin cậy hơn. Bây giờ nó in ở mặt sau và vẫn không yêu cầu hỗ trợ nhưng không yêu cầu brim và in tốt hơn. Đã điều chỉnh Phần 1 để tạo khoảng hở cho các điều chỉnh đối với Phần 2.

In ấn

Không cần hỗ trợ. Chi tiết thấp nên vòi phun lớn hơn có thể giúp giảm thời gian in, nhưng vẫn có những cải thiện đáng kể bằng cách loại bỏ các bộ phận hỗ trợ. Tôi đã in với ba lớp vỏ và 20% infill hình thoi vì độ bền không quan trọng, nhưng bạn không muốn nó quá linh hoạt.

Thêm brim cho Phần 3 (chốt bản lề) có lẽ là một ý tưởng hay.

UCI đã bao gồm gcode cho Prusa MK3S với thời gian in dự kiến là 8 giờ, trong khi phiên bản sửa đổi của tôi, được cắt cho MK3S ở độ cao lớp 0.25mm sẽ chỉ mất 4:37. Trên MK4, thời gian in dự kiến ở độ cao lớp 0.2mm (vòi phun 0.4mm) là 2:33 và BambuLab X1C ở độ cao lớp 0.28mm là 2:14.

Mô hình gốc của UCI

Cùng ngày tôi đăng phiên bản của tôi của công cụ đo độ nghiêng tay phanh UCI, một vài người đã gửi cho tôi liên kết đến UCI đã chia sẻ phiên bản của riêng họ.

Để lấy phiên bản của UCI: https://www.uci.org/equipment/bh2JJzw1eB0n876rX2iB1

Điều này sẽ đưa bạn đến trang "Thiết bị". Cuộn xuống cuối và mở rộng "KHO MÔ HÌNH IN 3D CỦA UCI" và nhấp vào liên kết cho "CÔNG CỤ ĐO ĐỘ NGHIÊNG THÂN PHANH". Điều này sẽ đưa bạn đến SharePoint của UCI, nơi bạn có thể tải xuống các tệp STL. Ngoài ra còn có gcode cho Prusa MK3S, nhưng tôi nên đề cập rằng việc sử dụng bộ phận hỗ trợ của họ khá nặng nề nên tôi không chắc mình có nên khuyên dùng gcode đó không, trừ khi bạn muốn chắc chắn 100% rằng phiên bản in của bạn khớp chính xác với phiên bản của họ.

Hoặc, đây là liên kết trực tiếp đến trang SharePoint, mặc dù điều đó có thể thay đổi theo thời gian.

Giấy phép

UCI đã chỉ định không có giấy phép nào mà tôi thấy, vì vậy tôi giả định Miền công cộng, mặc dù tôi đang cố gắng xác nhận điều đó. Nếu tôi nghe khác, tôi sẽ điều chỉnh giấy phép của mình hoặc xóa bản sửa đổi này nếu họ chỉ định một giấy phép ngăn chặn nó.
