Giá đỡ điều chỉnh cho màn hình AMOLED Lilygo T-Display S3

Mô hình này được xây dựng để hỗ trợ dự án mã nguồn mở miễn phí được mô tả tại https://rlatour.com/youtubesubscribercounter và được thiết kế cho màn hình AMOLED Lilygo T-Display S3 (phiên bản 1).

Một phiên bản của mô hình này cho phiên bản không phải AMOLED của Lilygo T-Display, rộng hơn một chút, có sẵn tại đây.

Yêu cầu:

1. một LilyGo T-Display S3 AMOLED (Phiên bản không có chân hàn)
2. một cáp USB C
3. một vài dây Dupont (20 cm hoặc dài hơn) (màu đỏ và đen sẽ tốt)
4. một jack kết nối usb cái
5. hoặc băng dính điện + tùy chọn polyolefin Heat Shrink
6. cutter/stripper dây
7. bàn hàn, thiếc hàn

Để lắp ráp, vui lòng làm theo hướng dẫn dưới đây:

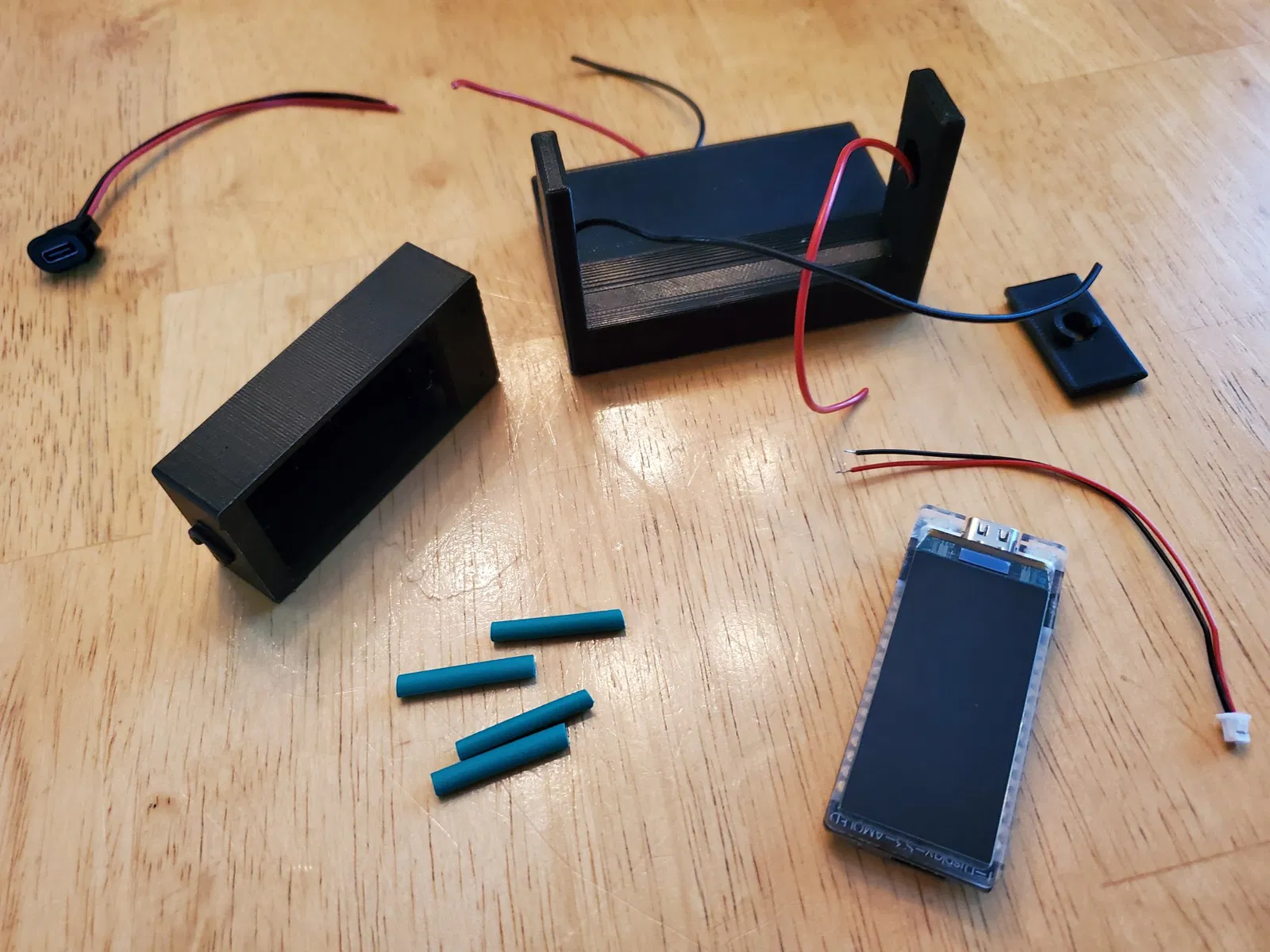

1. cắt bỏ đầu của một vài dây Dupont và trượt một dây qua mỗi cánh tay của vỏ (xem ảnh thứ hai)

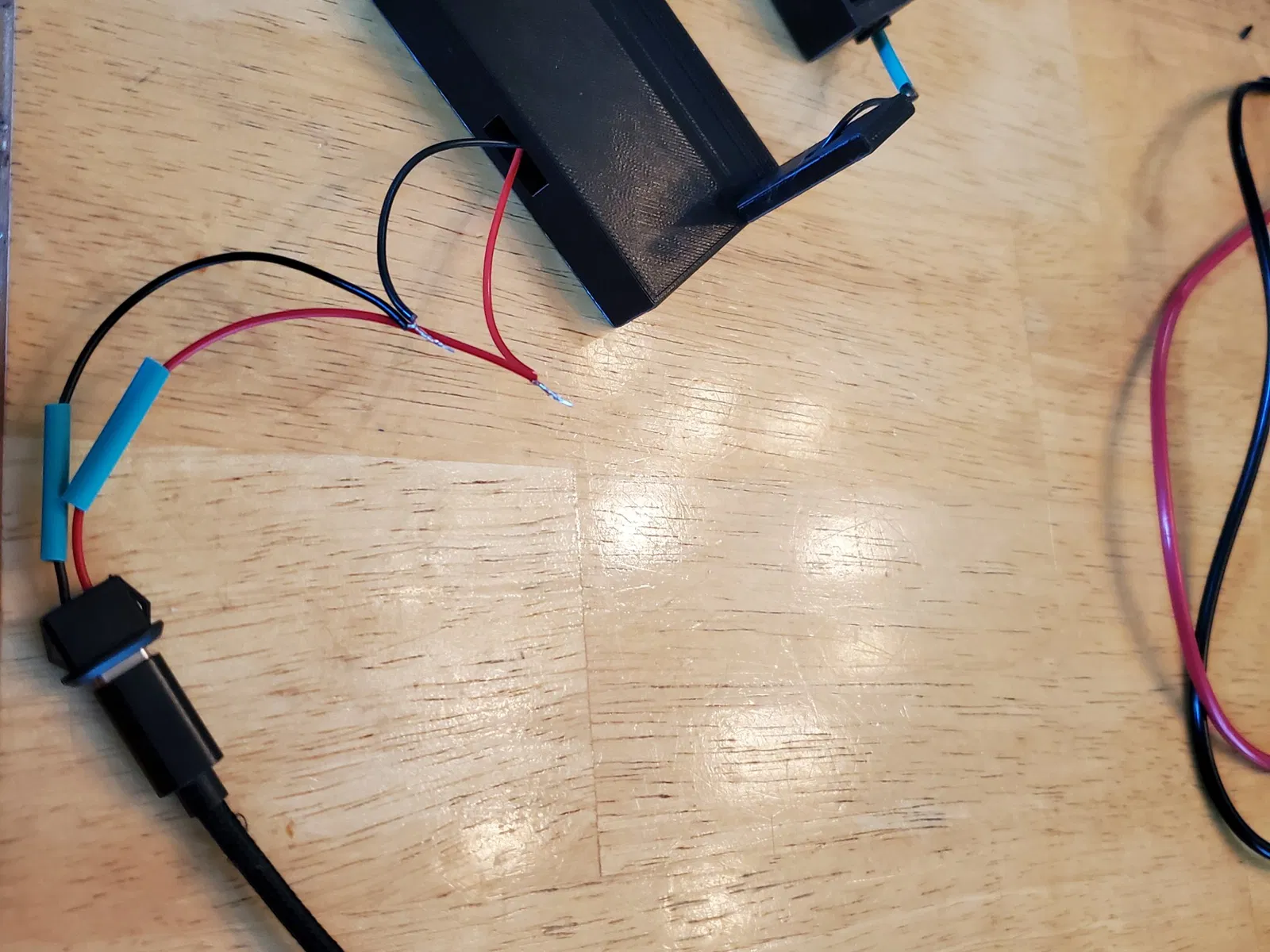

2. kết nối các dây như được hiển thị trong ảnh thứ ba, và kiểm tra rằng ESP32 bật lên (nếu bạn sẽ sử dụng Heat Shrink hãy đảm bảo rằng bạn đã gắn chúng vào các dây trước khi xoắn các dây lại với nhau)

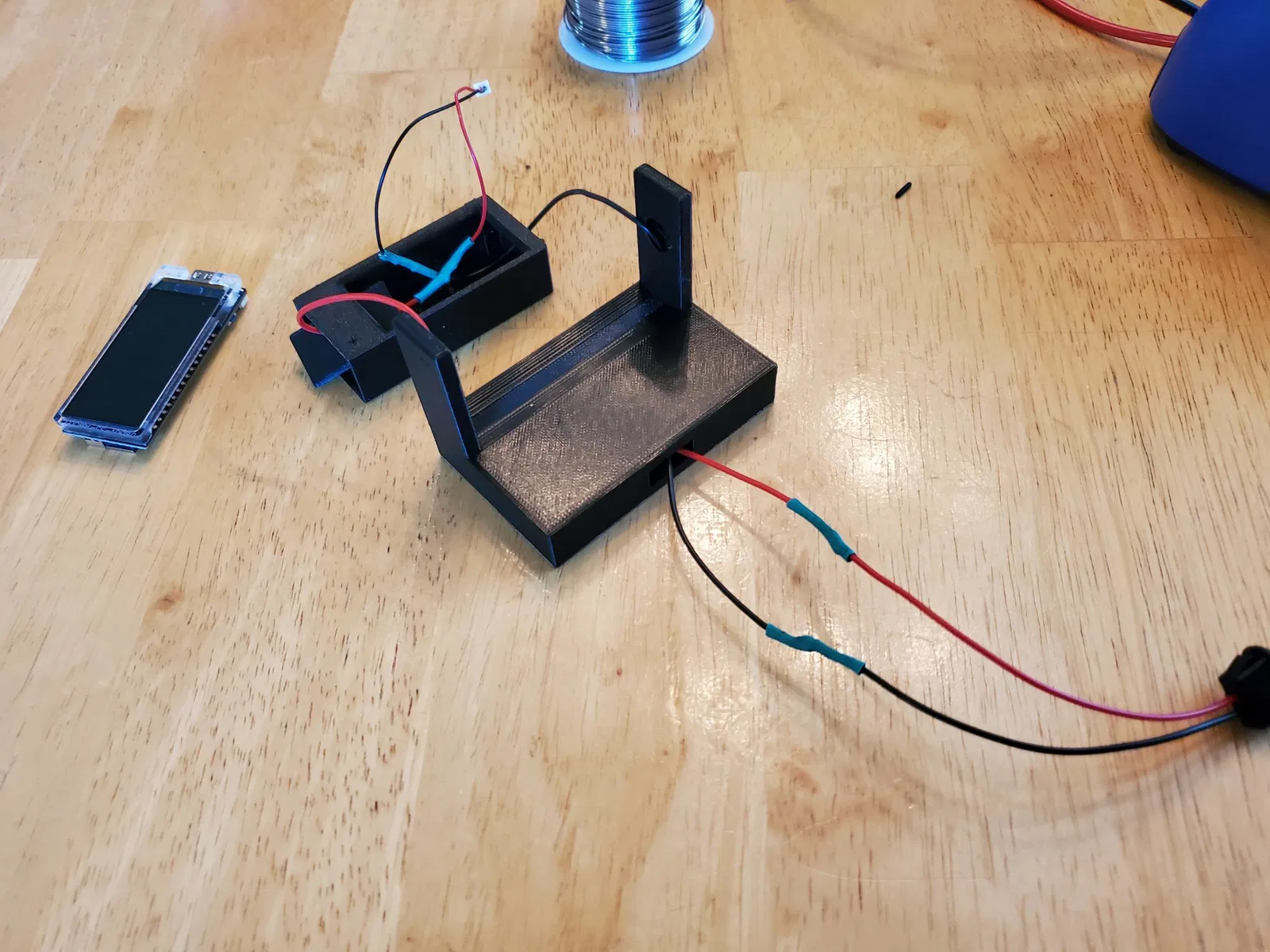

3. hàn các dây, trượt heat shrink qua các điểm kết nối và làm nóng heat shrink (hoặc sử dụng băng điện) (ảnh thứ tư)

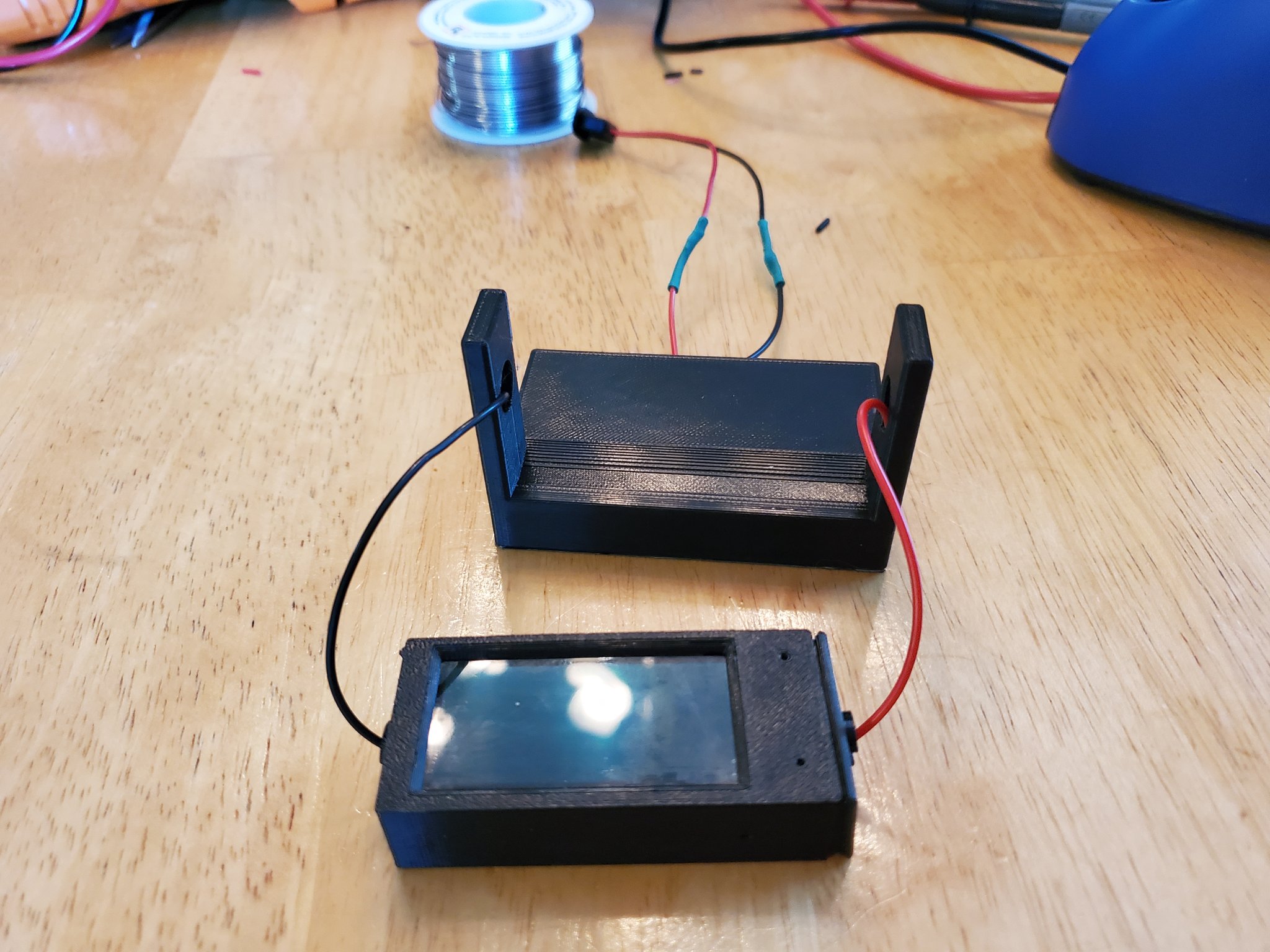

4. đặt nắp vỏ lên vỏ (đảm bảo khe hở ở các đầu có các lỗ hướng xuống) (ảnh thứ năm)
5. đẩy các dây vào vỏ càng xa càng tốt
6. đặt sự kết hợp của vỏ và nắp lên đế giữa các cánh tay (lưu ý - điều này có thể hơi khó khăn nhưng có thể thực hiện được - bạn có thể đẩy dây thừa xuống các lỗ ở cánh tay nếu cần, và cũng có thể kéo chúng từ dưới lên nếu cần - nhưng đừng kéo quá nhiều đến mức các dây sẽ bị đứt)
7. đẩy đầu nối jack cái USB vào khe dành cho nó trên đế. Lưu ý: khe hở có vẻ hơi lớn, nhưng chỉ cần quấn một ít băng điện quanh đầu nối jack cái vài lần để nó vừa vặn hoàn hảo - tôi đã cố gắng làm cho khe hở hẹp hơn một chút ở đế nhưng sau đó đầu nối jack cái USB không vừa ở các tab bên cạnh và có thể bị gãy. Tuy nhiên, việc quấn một ít băng điện quanh jack hoạt động rất tốt.

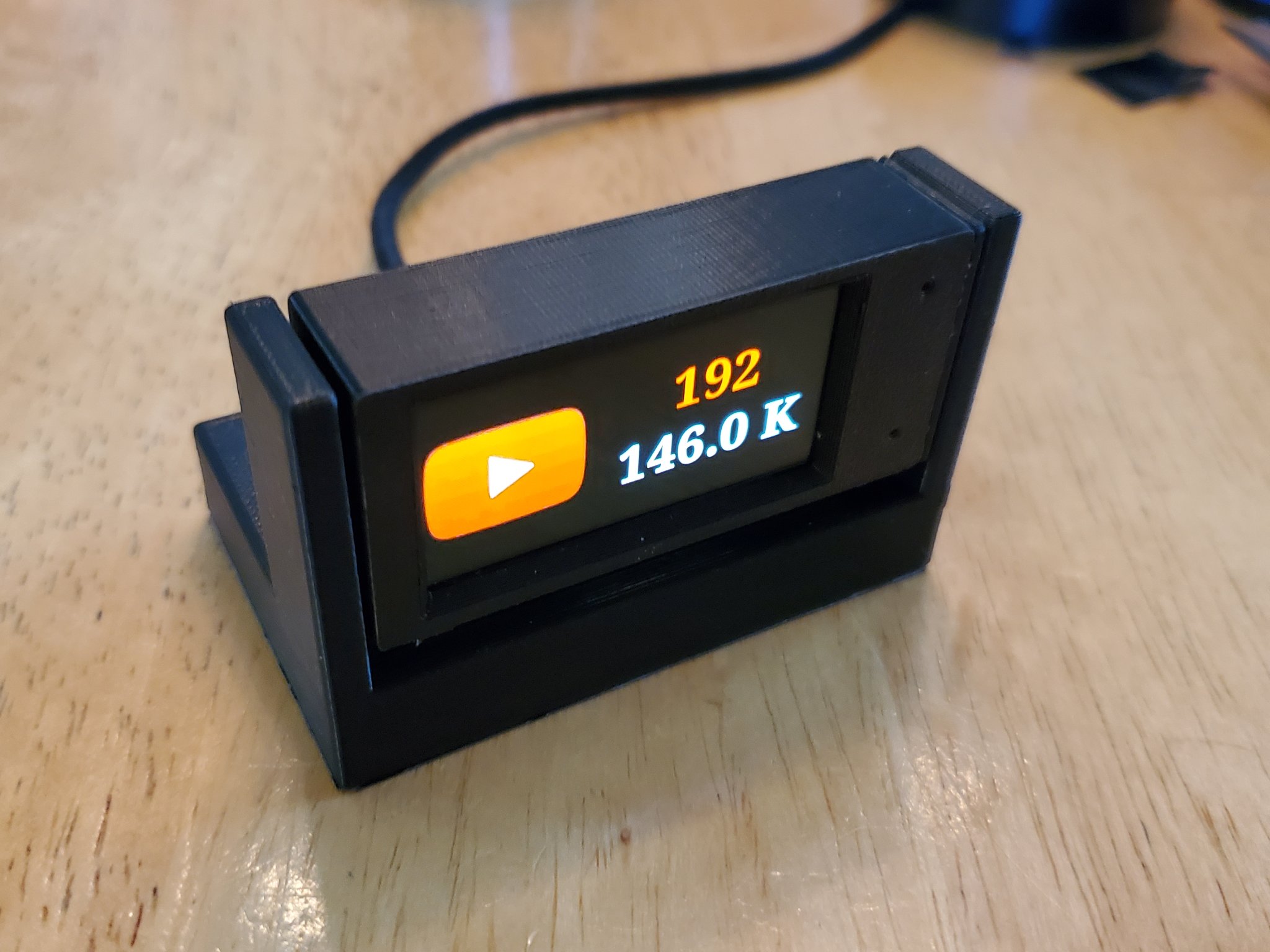

8. Cắm cáp USB và nghiêng màn hình theo ý thích của bạn! (ảnh cuối)

Một lưu ý quan trọng: sau khi lắp ráp, việc tháo ESP32 khỏi vỏ để cập nhật phần mềm và sau đó đặt lại vào sẽ khó khăn hơn nhiều so với việc thực hiện cập nhật qua mạng (OTA). Do đó, nếu bạn đang sử dụng mẫu này cho một dự án mà bạn cảm thấy phần mềm của ESP32 có thể cần thay đổi trong tương lai thì tốt nhất là đảm bảo rằng phần mềm hỗ trợ cập nhật OTA (như phần mềm YouTubeSubscriber mà mẫu này được xây dựng ban đầu).
