Bộ ống dẫn dây in 3D chắc chắn và nhẹ nhàng

Giới thiệu:

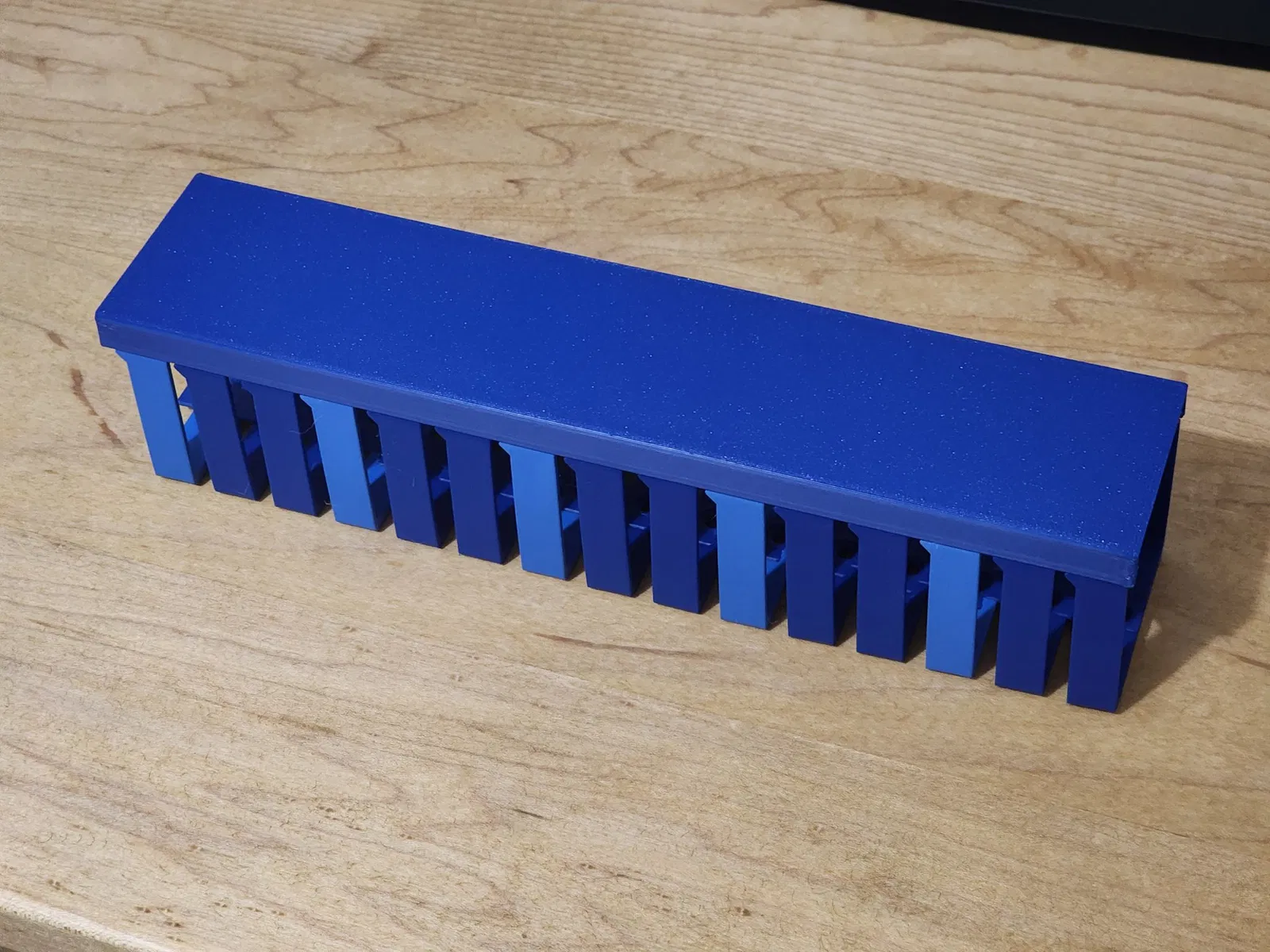

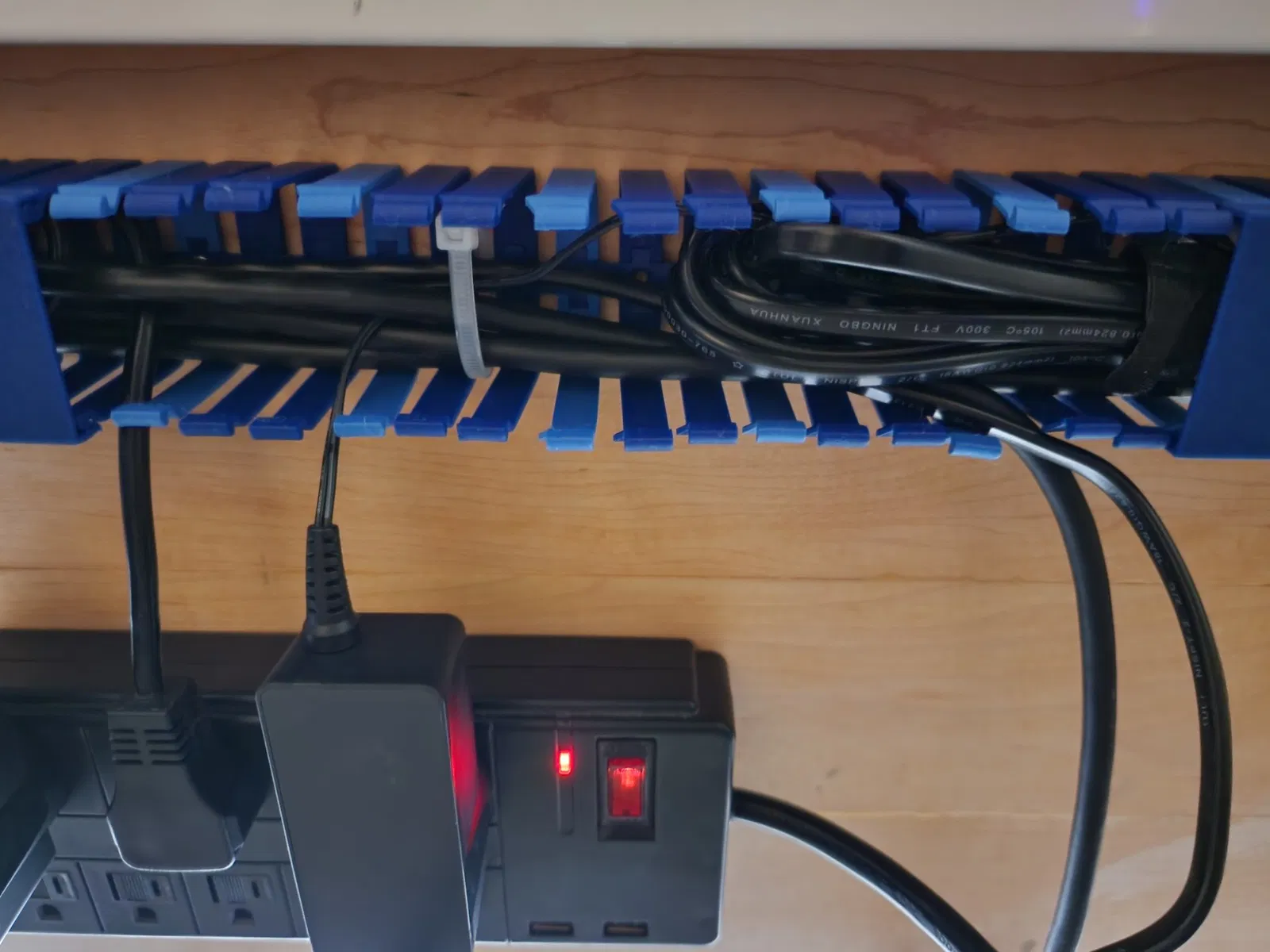

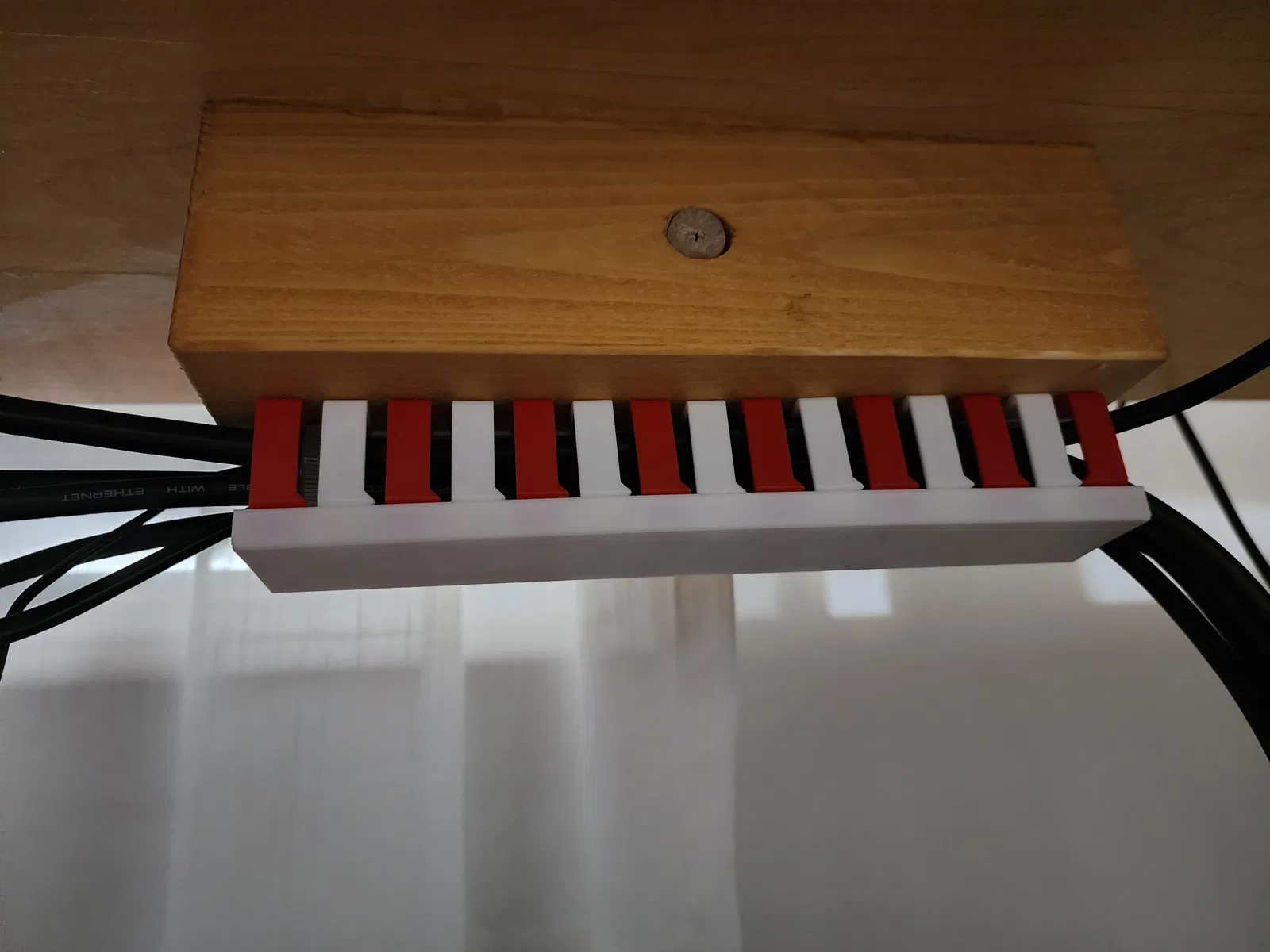

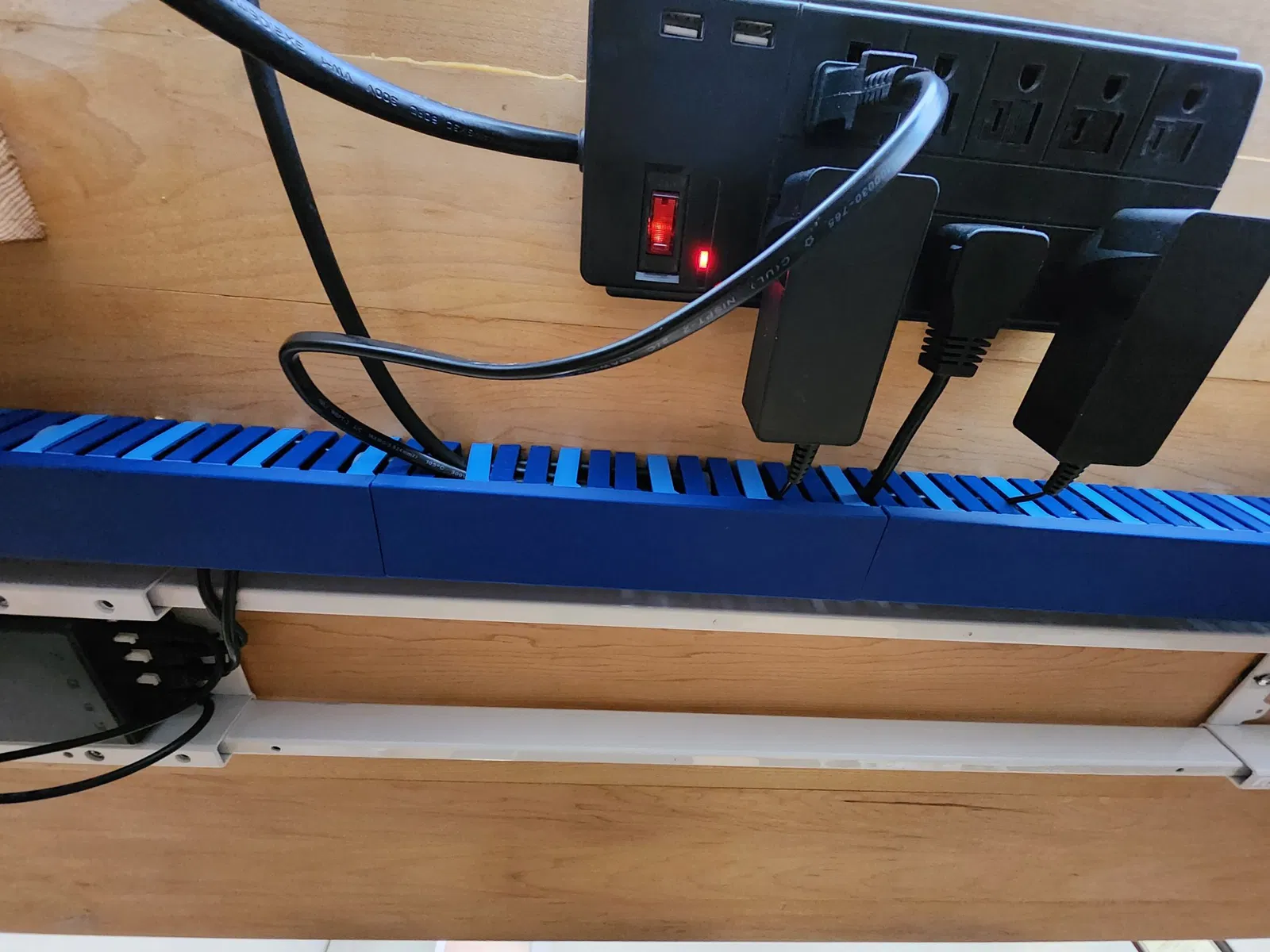

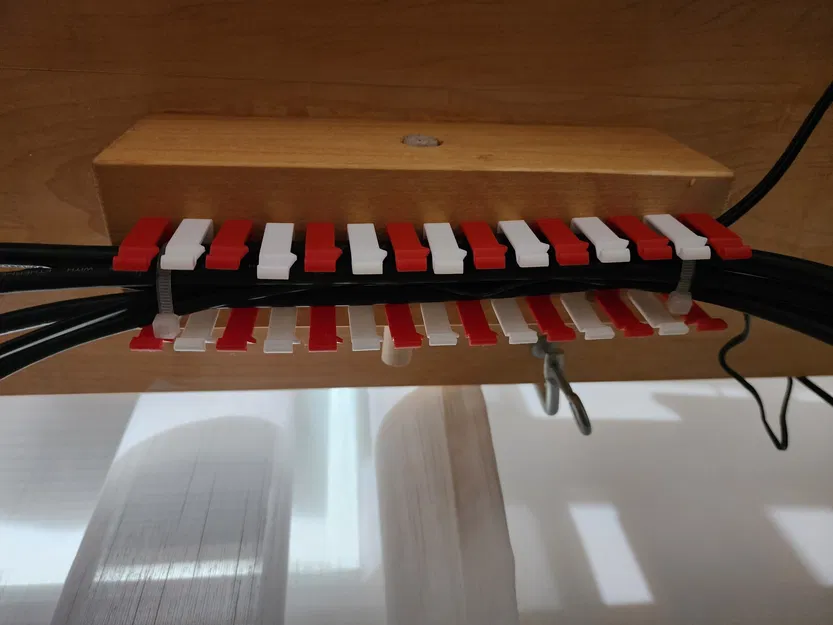

Tôi đã thiết kế ống dẫn dây này (hoặc ống dẫn ngón tay) để mạnh mẽ và nhẹ. Các ngón tay được thiết kế để in riêng lẻ và nằm nghiêng để không bị gãy do độ bám dính lớp kém. Chúng gắn kết với nhau bằng một phần đế. Chúng vừa khít một chút cố ý. Chỉ cần sử dụng một số kìm để siết chặt lại. Nó nên giữ chắc chắn. Có các lỗ với cạnh vát để bắt vít toàn bộ thiết lập vào bất kỳ bề mặt nào.

Cài đặt in:

Tôi đã in tất cả bằng PLA với chiều cao 0.2mm. Tôi chưa thử nghiệm với bất kỳ loại filament nào khác.

Hỗ trợ:

Các ngón tay và phần đế (lật ngược) có thể được in mà không cần hỗ trợ. Nắp cần có hỗ trợ.

Kích thước:

Các kích thước bao gồm là (kích thước sau khi nắp được gắn vào):

25mm x 25 mm

25mm x 37.5 mm

25mm x 50 mm

37.5mm x 25mm

37.5mm x 37.5mm

37.5mm x 50mm

50mm x 25mm

50mm x 37.5mm

50mm x 50mm

Ngoài ra, tôi đã bao gồm chiều dài 90mm, 180mm, 225mm và 270mm cho phần đế và nắp.

Ghi chú:

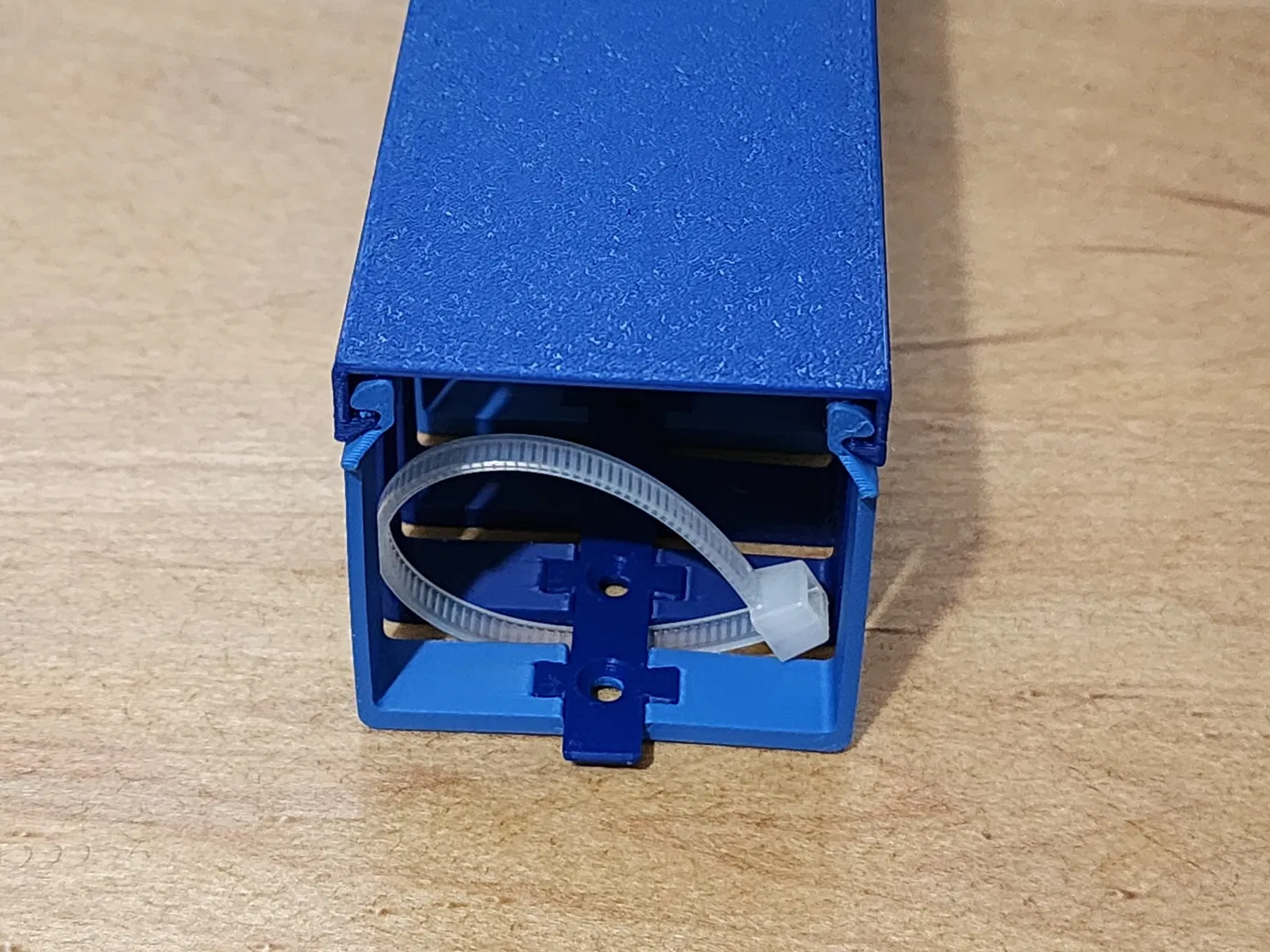

Có một phiên bản v2 của phần đế để một zip tie nhỏ có thể trượt vào phía sau nó để quấn quanh dây cáp.

Tôi đã cố gắng làm cho cái này có thể tham số hóa nhưng hiện tại vượt quá khả năng của tôi. Có thể trong tương lai.

Tôi đã giữ chiều dài tối đa là 270mm vì tôi nghĩ không nhiều người có bàn in đủ lớn để lớn hơn như vậy. Hãy để lại bình luận nếu bạn muốn thấy bất kỳ kích thước lớn hơn nào hoặc bất kỳ điều gì theo kiểu imperial.

Tôi đã in cái này trên Bambu Lab P1P của tôi. Hãy cho tôi biết nếu có bất kỳ vấn đề gì với các máy in khác. Độ chính xác để kẹp các ngón tay và phần đế với nhau có thể là vấn đề duy nhất mà tôi có thể thấy xuất hiện.
