Tấm Gắn Bánh Xe cho Lốp Khí Nén Haul Master 10" dùng Ống ren Maker Pipe

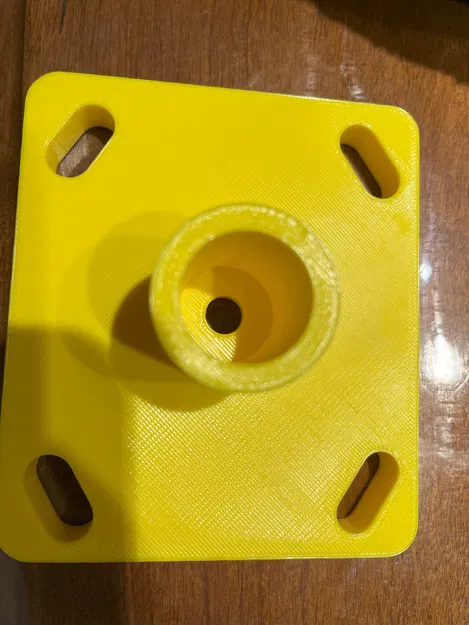

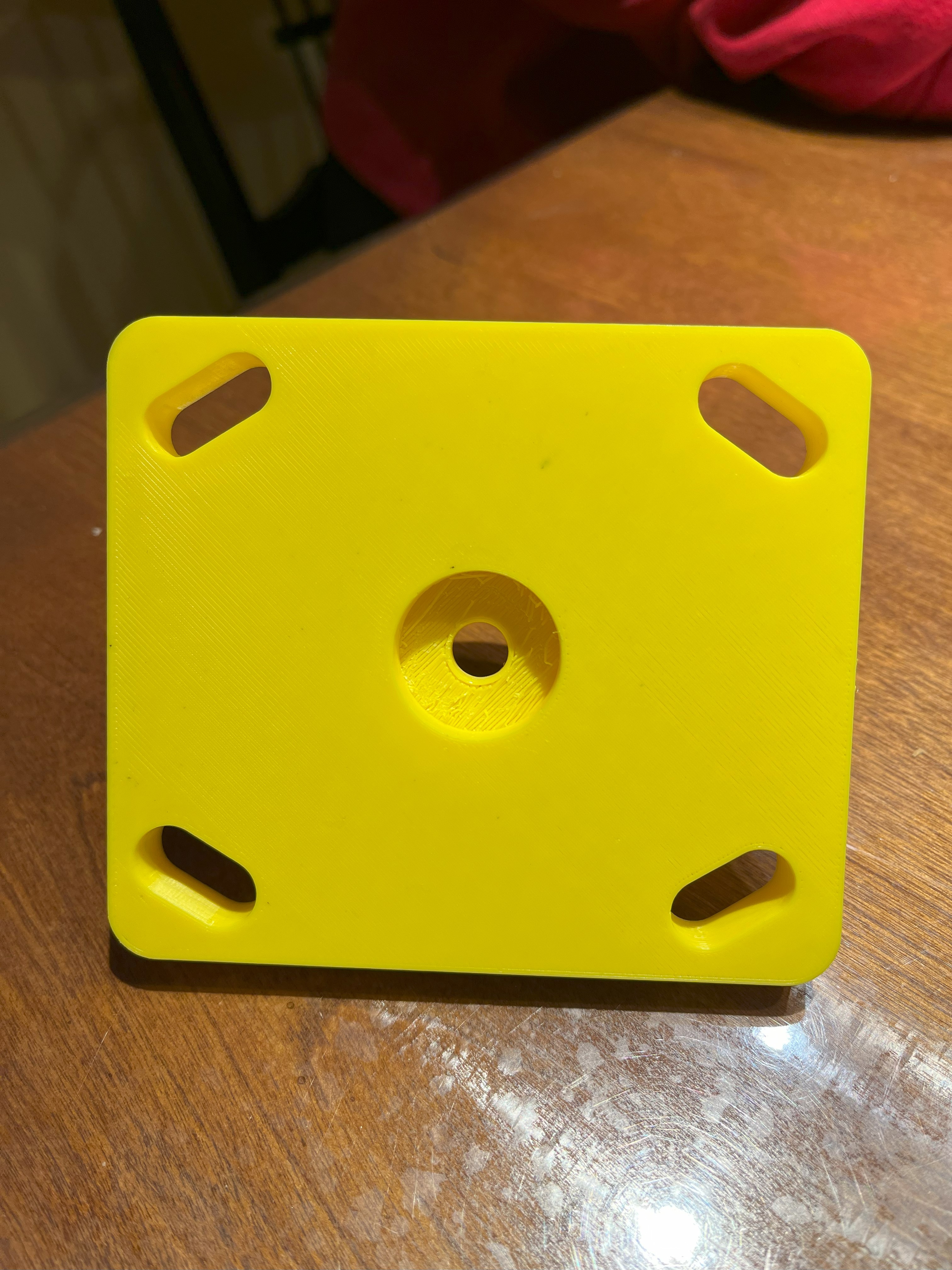

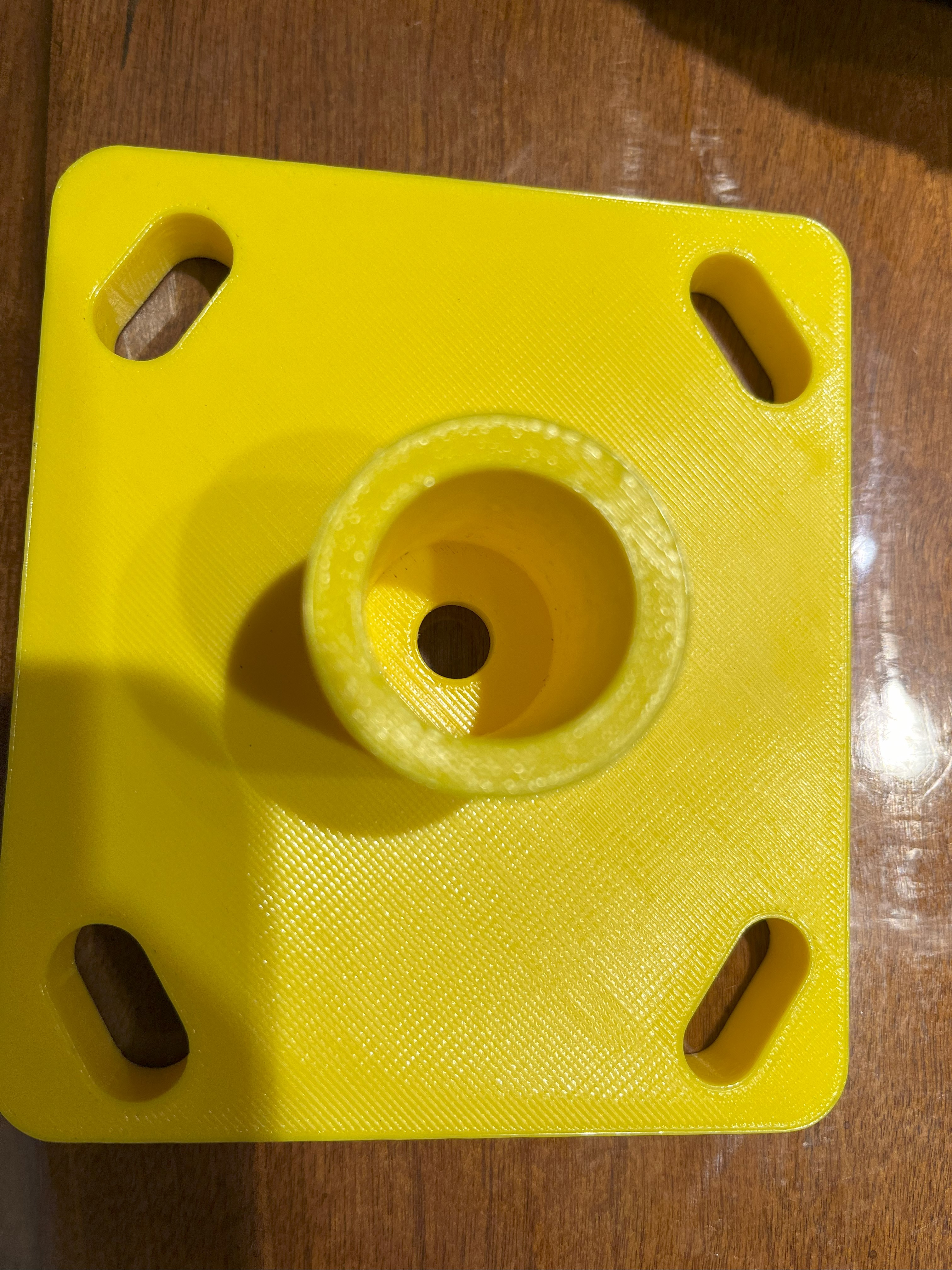

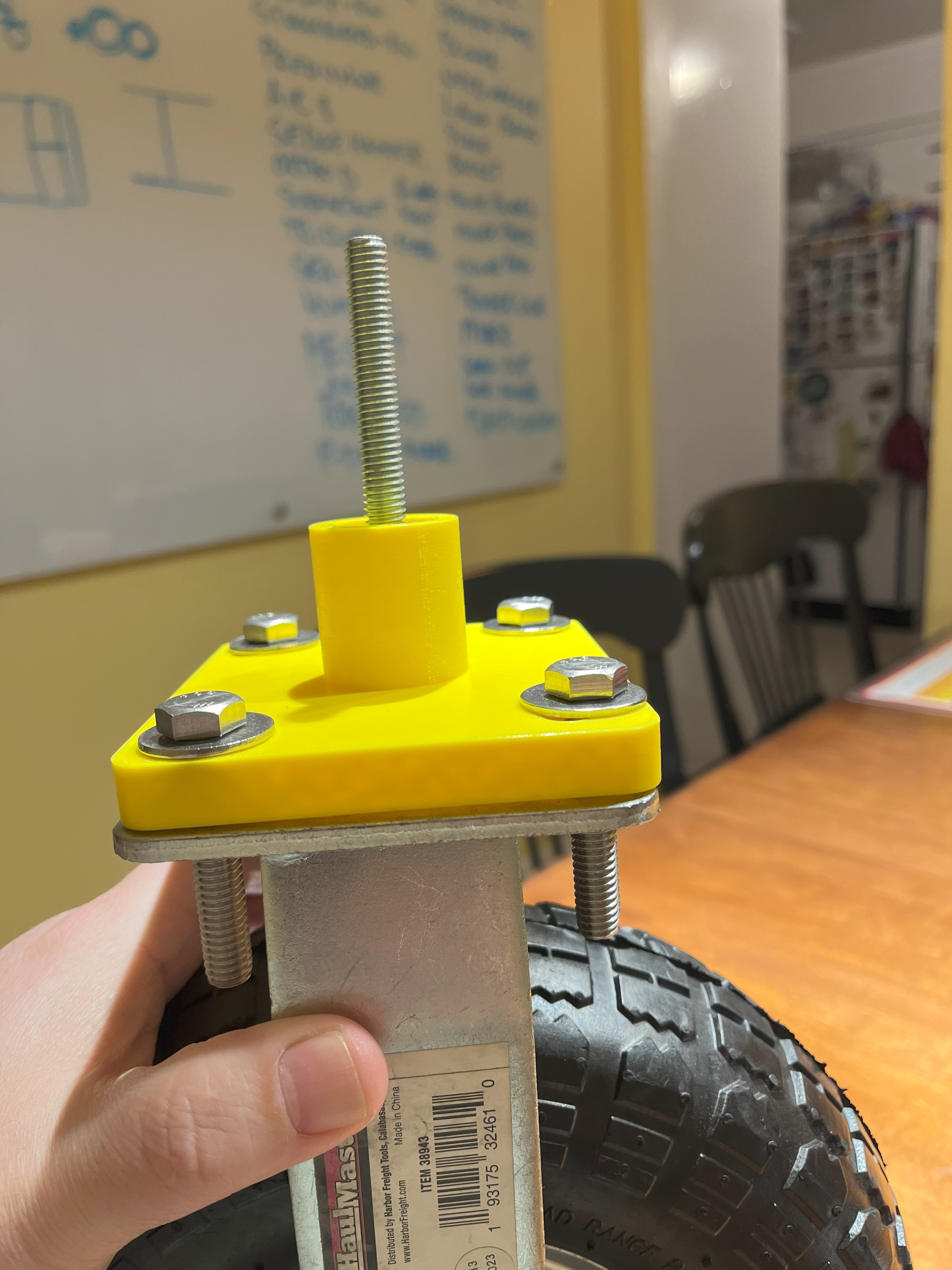

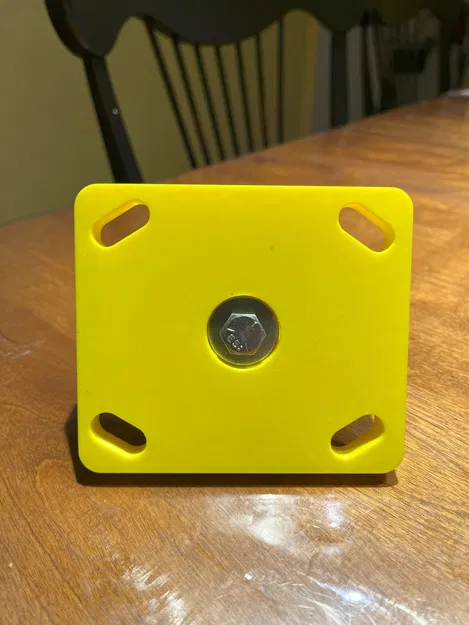

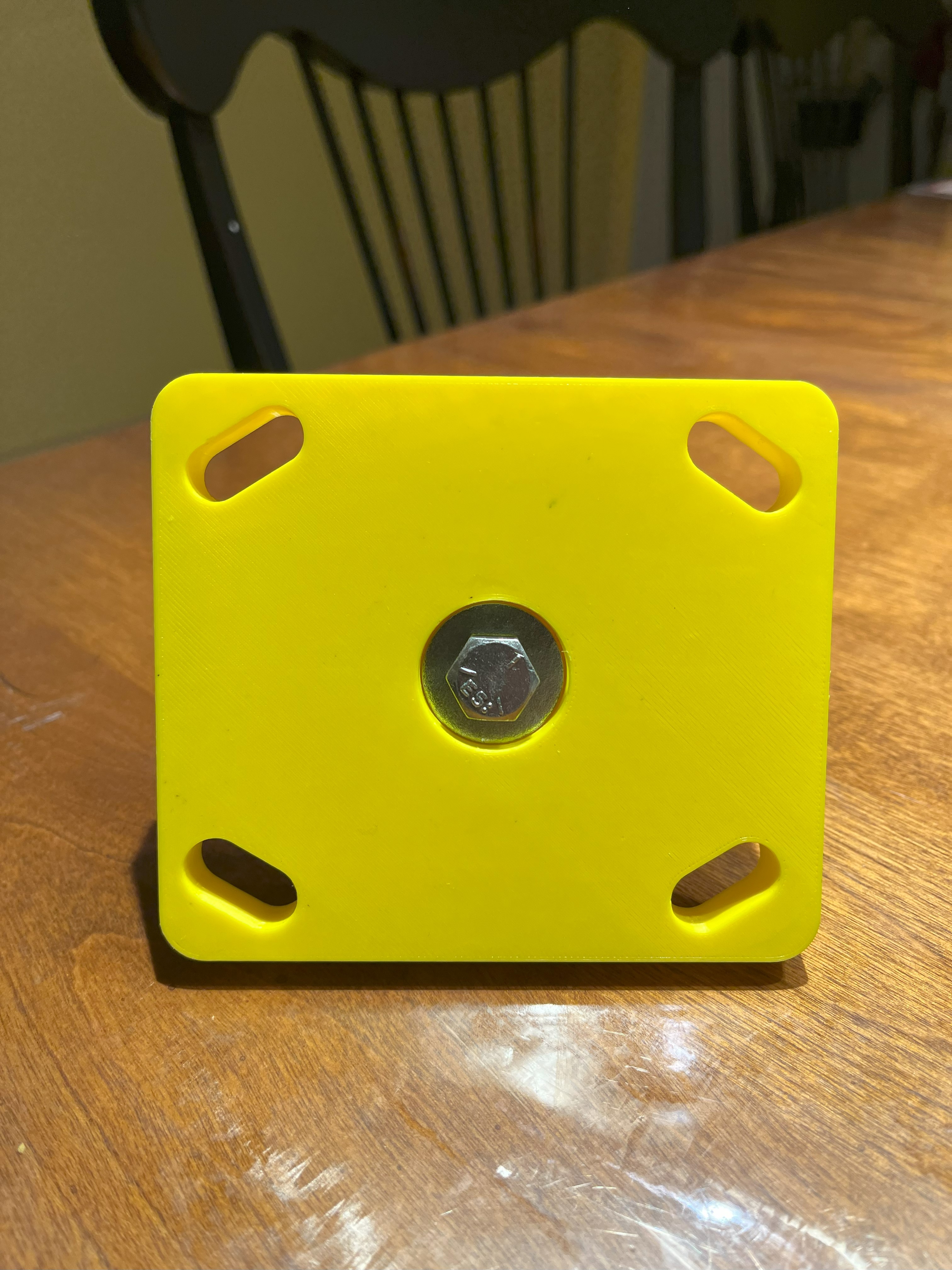

Mô hình đính kèm này được tạo ra để gắn bánh xe khí nén Haul Master 10" vào chân của bàn lò nướng pizza và bàn làm vườn bằng ống dẫn EMT ¾" với các đầu ren Maker Pipe. Tấm gắn được thiết kế để sử dụng bu lông 3/8"-16 xuyên qua lỗ trung tâm và các lỗ gắn bánh xe. Vòng đệm phẳng 3/8" x 1" OD phù hợp cho cả bu lông gắn bánh xe và đáy của phần lõm tấm gắn - phần này được tạo ra để đầu bu lông ren nằm phẳng với tấm gắn bánh xe. Mô hình được tạo trong Fusion 360 (Giấy phép của Maker) và file CAD đã được cung cấp để chỉnh sửa. Mô hình được cắt lát trong Prusa slicer để in trên Mk2S bằng chế độ “fast” (chiều cao lớp 0.35mm) vì đây là bản in thử nghiệm để tôi kiểm tra độ vừa vặn. Filamen Hatchbox PLA được sử dụng trong slicer, mật độ điền 20%, và có hỗ trợ từ tấm đế để hỗ trợ phần lõm trung tâm ở đáy tấm (mặc dù slicer không chỉ ra cần thiết). Thời gian in khoảng 3 giờ sau khi cắt lát. Tôi đã sử dụng nhiệt độ bàn in là 60C và nhiệt độ vòi phun là 215C cho lớp đầu tiên và 210 cho tất cả các lớp tiếp theo (chỉ là cách thiết lập của tôi hoạt động tốt nhất). Hãy điều chỉnh cho phù hợp với thiết lập của bạn. Phần "cốc" ống dẫn vừa khít với ống EMT ¾" mua từ Home Depot. Bên trong "cốc" có thể vừa một vòng đệm phẳng 3/8" x 7/8". Ý định là sử dụng đầu ren Maker Pipe trong ống dẫn và bắt bu lông xuyên qua đáy tấm in để cố định nó.
