Ống dẫn quạt kép E3DV6

Cái này là gì:

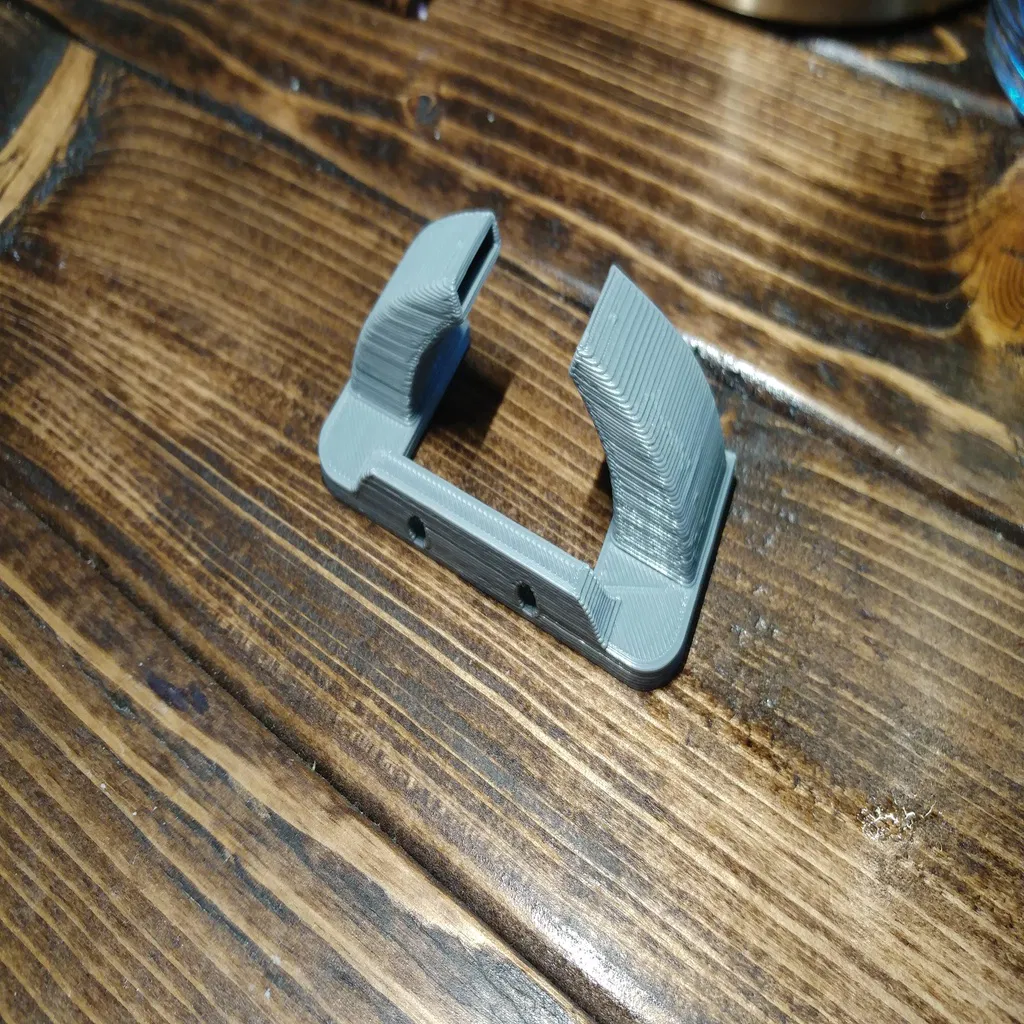

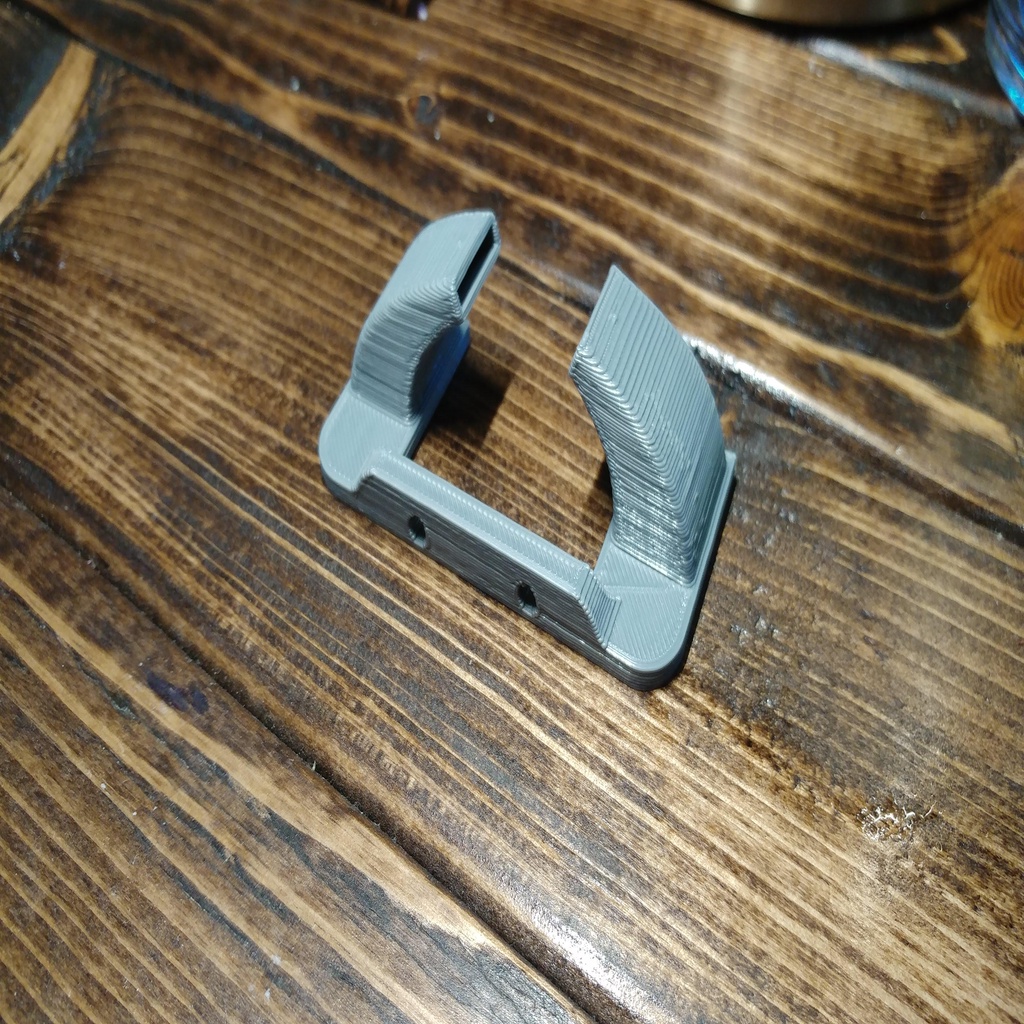

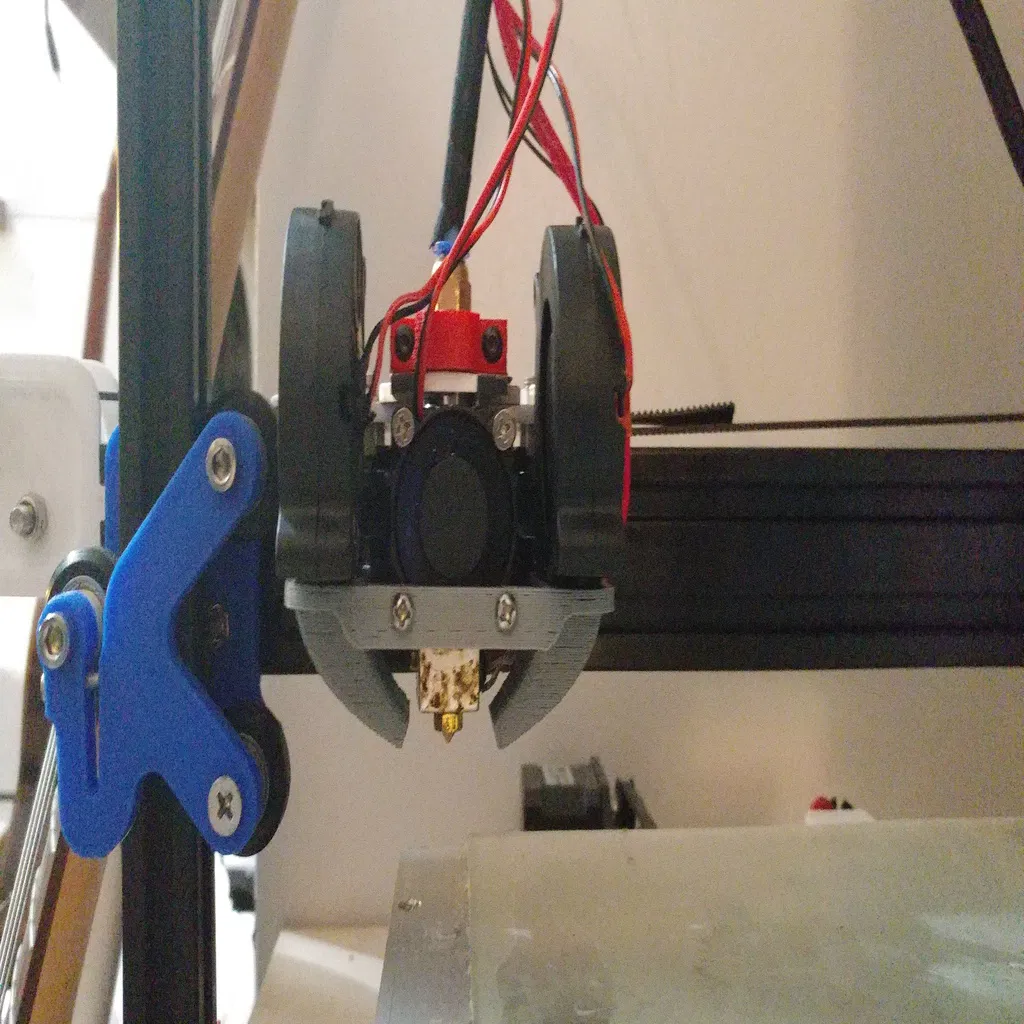

Phiên bản của ống dẫn quạt ly tâm/quạt thổi kép cho tevo tarantula đã được rút ngắn để sử dụng với các đầu phun e3dv6 nhỏ hơn. Bộ phận này cũng có một số thay đổi để tăng độ bền và dễ lắp đặt.

Các bộ phận:

Hai quạt ly tâm tiêu chuẩn 50x50x15mm (12v hoặc 24v tùy thuộc vào hệ thống của bạn) tìm tại đây

In ấn:

Không cần hỗ trợ, tất cả các mặt nghiêng đều là phần nhô ra được hỗ trợ. Các bức tường của vòi phun nên được in liền mạch để cài đặt độ lấp đầy sẽ chỉ thay đổi cấu trúc đế/hỗ trợ, 20% là đủ để tăng độ bền. Tôi đã in với lớp .4 với cài đặt nhanh.

Bản phối lại:

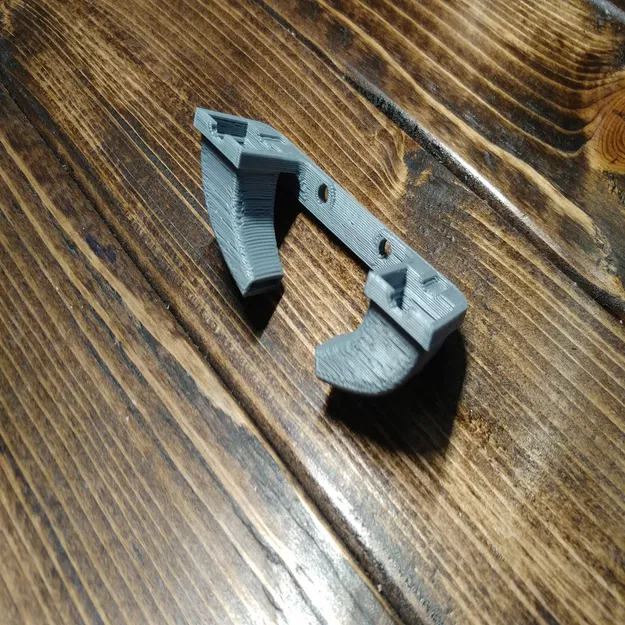

Thanh gắn đã được làm dày để tăng độ bền và các lỗ lắp đã được làm lớn hơn để bu lông không tạo ren trong nhựa như bản gốc. Các ống dẫn đã được làm dày và thu hẹp lại để tăng độ bền và tập trung luồng không khí vào đầu của đầu phun.

Tùy chỉnh:

Tệp .f3d (fusion 360) cũng giúp tùy chỉnh vòi phun dễ dàng hơn một chút với các ràng buộc được thêm vào sẽ khắc phục một số lỗi khi chỉnh sửa hình dạng vòi phun. Nếu bạn muốn thay đổi độ dày, bạn cần chỉnh sửa hai lớp vỏ được sử dụng để tạo thành vòi phun.

Cài đặt in

Bè nổi:

Không

Hỗ trợ:

Không

Độ phân giải:

.4

Độ lấp đầy:

.2
