Gia Cố Ngăn Tủ Ikea Alex

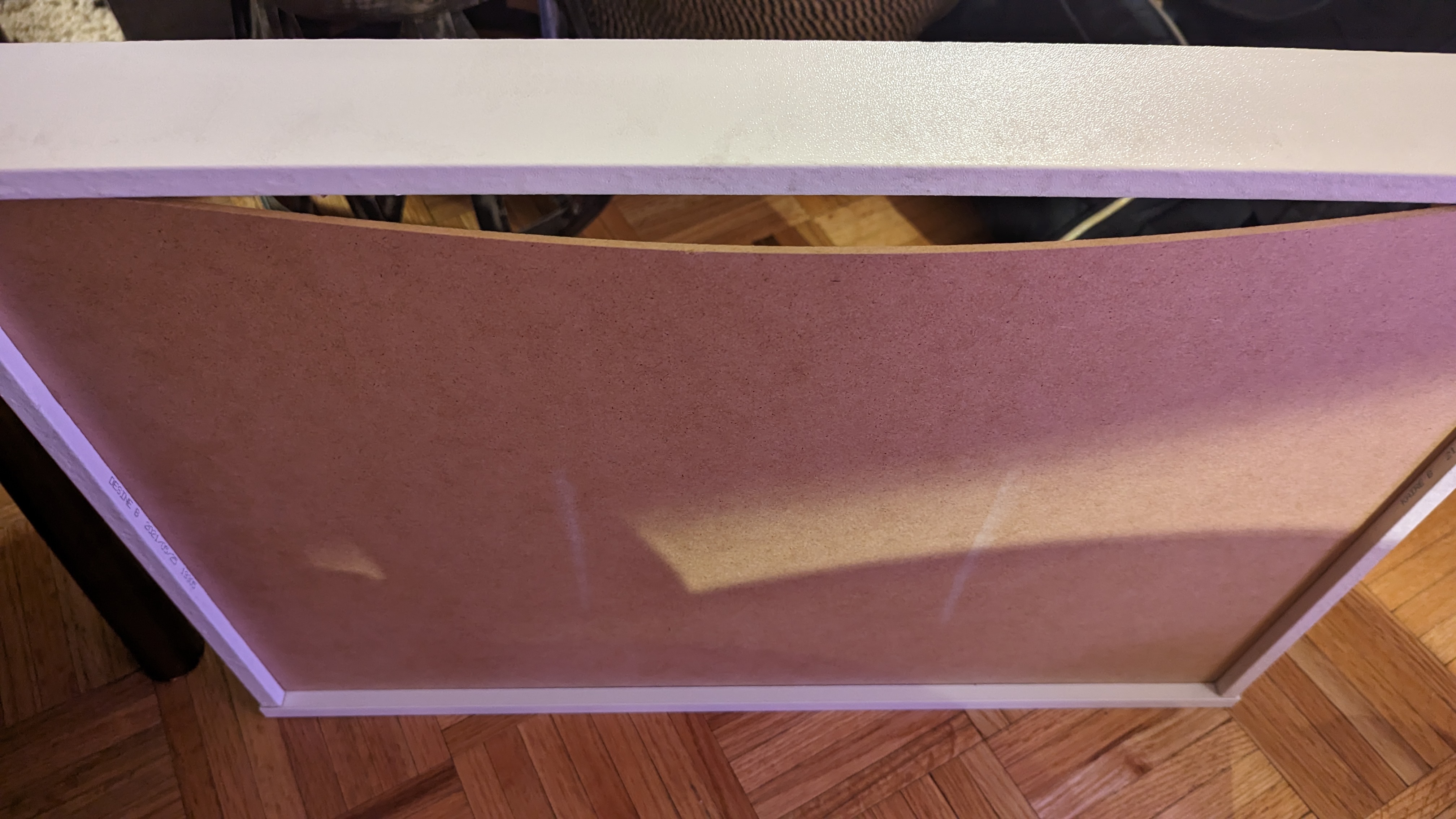

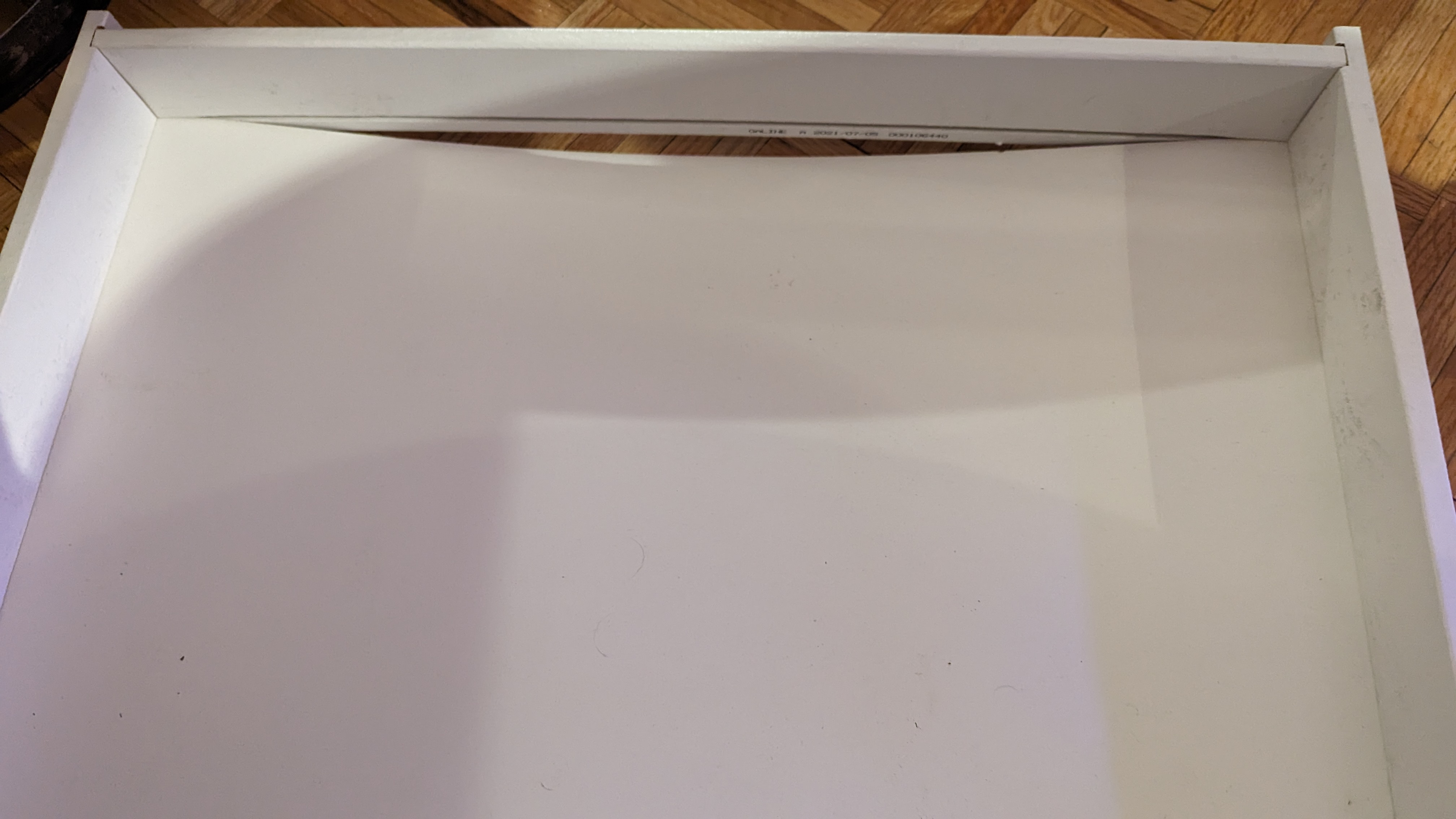

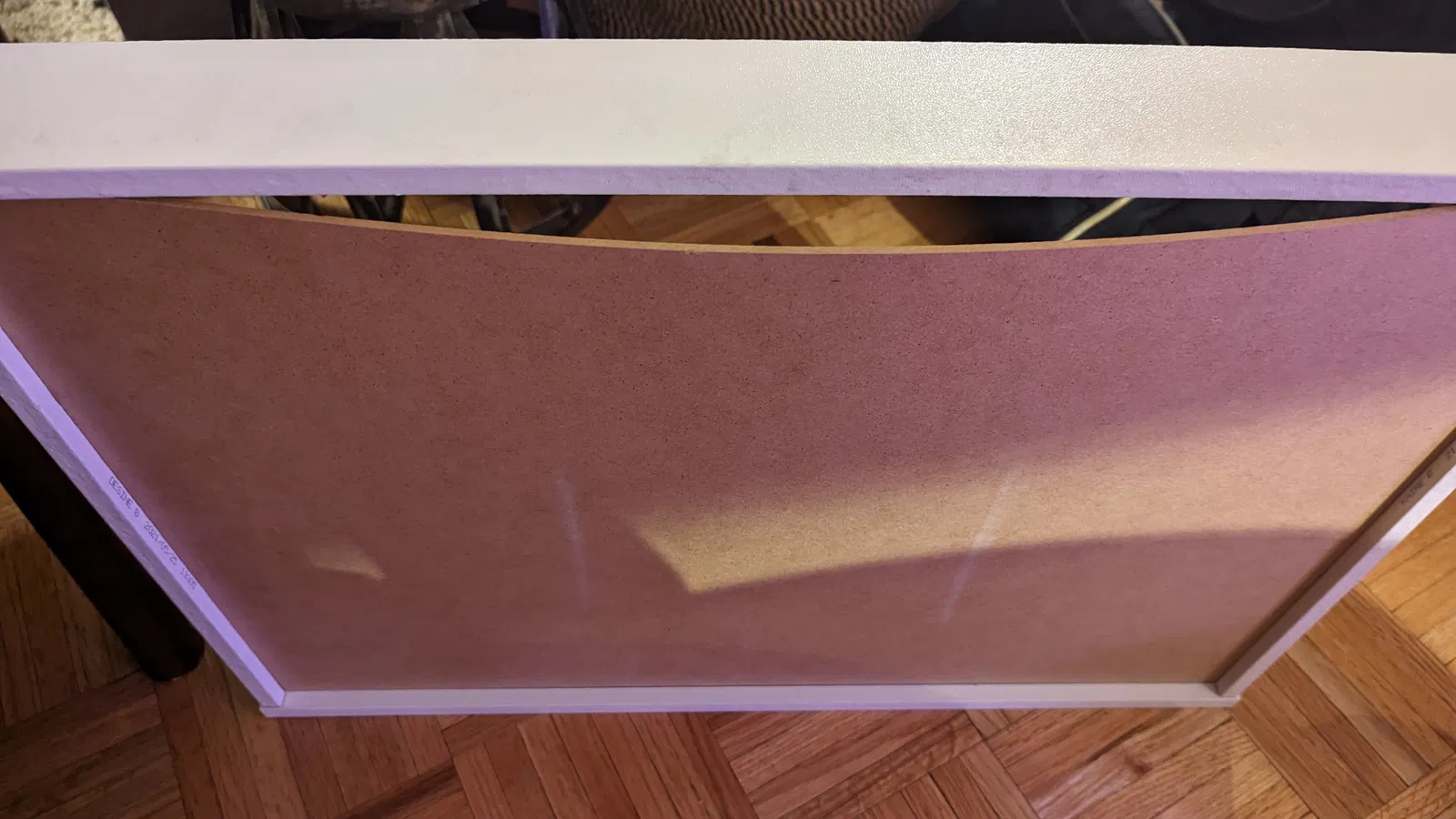

Mấy cái hộc tủ Ikea Alex này để đồ đạc với sắp xếp đồ thì cũng hay lắm (tui xài để chứa mấy món đồ trong xưởng nè, từ ốc vít, đồ tiện, tới mấy món đồ in 3D). Tuy nhiên, nó có một cái lỗi chí mạng: cái đáy với cái vách sau của mỗi ngăn tủ hơi yếu, nên bỏ nhiều đồ nặng quá là cái đáy nó bị oằn xuống làm cái vách sau của ngăn tủ nó bị cong ra ngoài. Lúc đó thì đồ có thể rớt ra khỏi phía sau ngăn tủ, mà còn bực hơn nữa là cái đáy ngăn trên nó cạ vô cái ngăn dưới, làm cho mình không rút được ngăn dưới ra luôn (ngăn trên nó bị dính, rút ra cùng lúc làm chặn lối vô ngăn dưới).

Đây là một cách sửa lẹ làng, làm cho chắc cái đáy ngăn tủ ở phía sau (chỗ yếu nhất), rồi cố định cái đáy ngăn tủ với cái vách sau lại, không cho nó bị bung ra.

Tôi có cung cấp file FreeCAD sẵn nếu bạn nào muốn tự sửa lại thiết kế cho phù hợp với nhu cầu của mình.

Danh sách vật tư cần có:

• 1-2 cái bộ phận gia cố in 3D cho mỗi ngăn tủ (hoặc bạn thấy cần thêm bao nhiêu tùy ý để tăng độ chắc chắn)
• Cho mỗi bộ phận in 3D thì bạn cần mấy cái phụ kiện sau:
  • 1 con ốc M3 dài 10-12mm + đai ốc M3
  • 2 con vít gỗ #6x1/2"
• Khoan mũi ~3mm

Cách lắp:

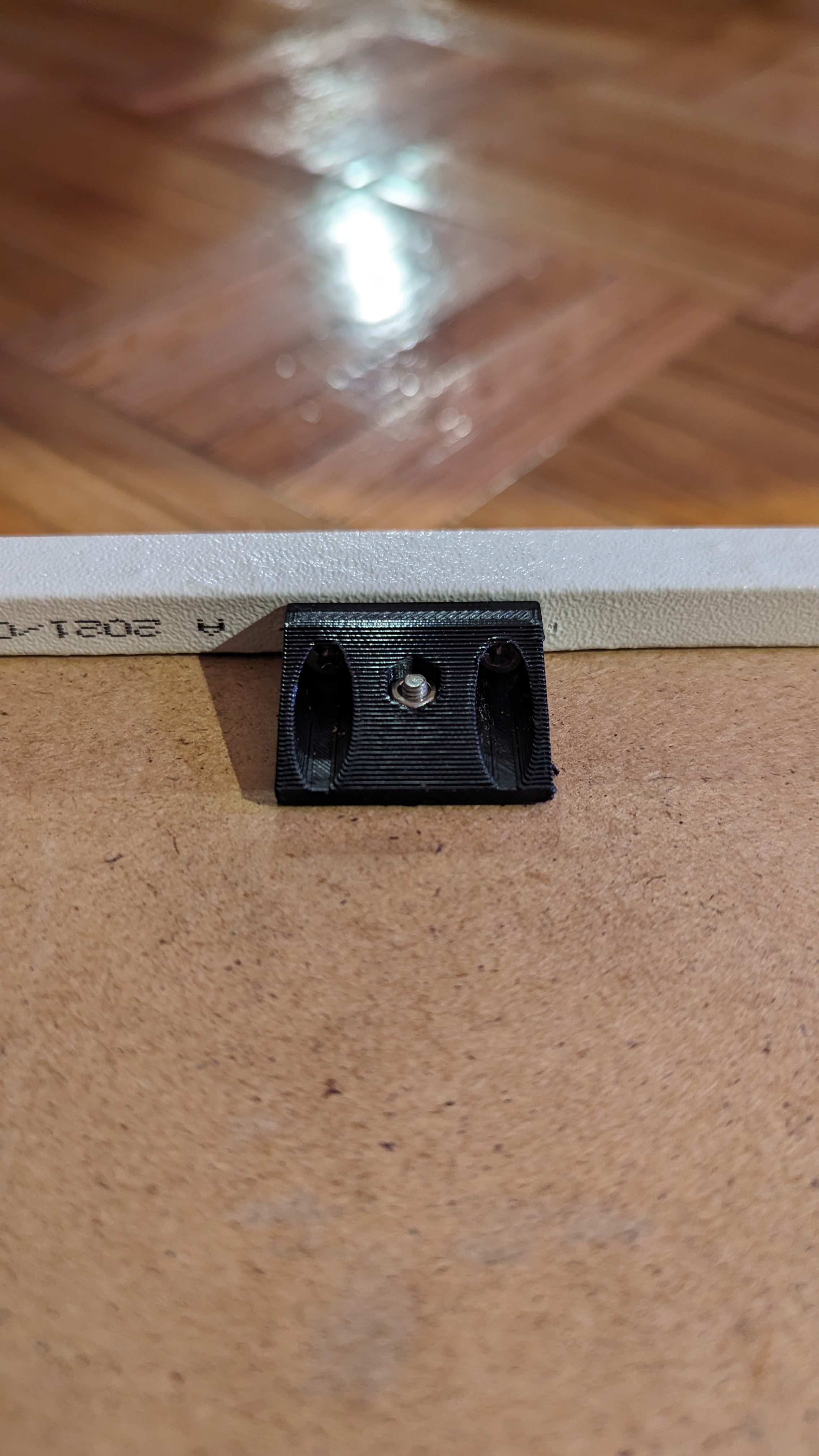

1. Đặt mấy cái bộ phận gia cố dọc theo vách sau của ngăn tủ, phía dưới đáy ngăn tủ (xem hình). Tôi xài 1 cái ở giữa, nhưng bạn cứ xài bao nhiêu tùy ý để đạt được độ chắc chắn mong muốn.
2. Đánh dấu rồi khoan lỗ mồi cho 2 con vít gỗ (hơi khó khăn đó, nhưng tôi xoay sở khoan lọt qua được cái đáy ngăn tủ). Lưu ý: Bạn muốn đảm bảo là cái đáy ngăn tủ được ép sát vô cái rãnh ở vách sau của ngăn tủ để mọi thứ được thẳng hàng.
3. Lắp 2 con vít gỗ vô lỗ mồi để cố định bộ phận vô vách sau của ngăn tủ.
4. Làm lại lần nữa, đảm bảo các bộ phận được kéo lại với nhau để cái đáy ngăn tủ khớp vô cái vách sau của ngăn tủ.
5. Khoan một lỗ qua cái lỗ hình lục giác để vô cái đáy ngăn tủ.
6. Lắp con bu lông M3 và đai ốc lục giác.
7. Xong!
