LockSleeve BCAR

Đây là cái LockSleeve BCAR.

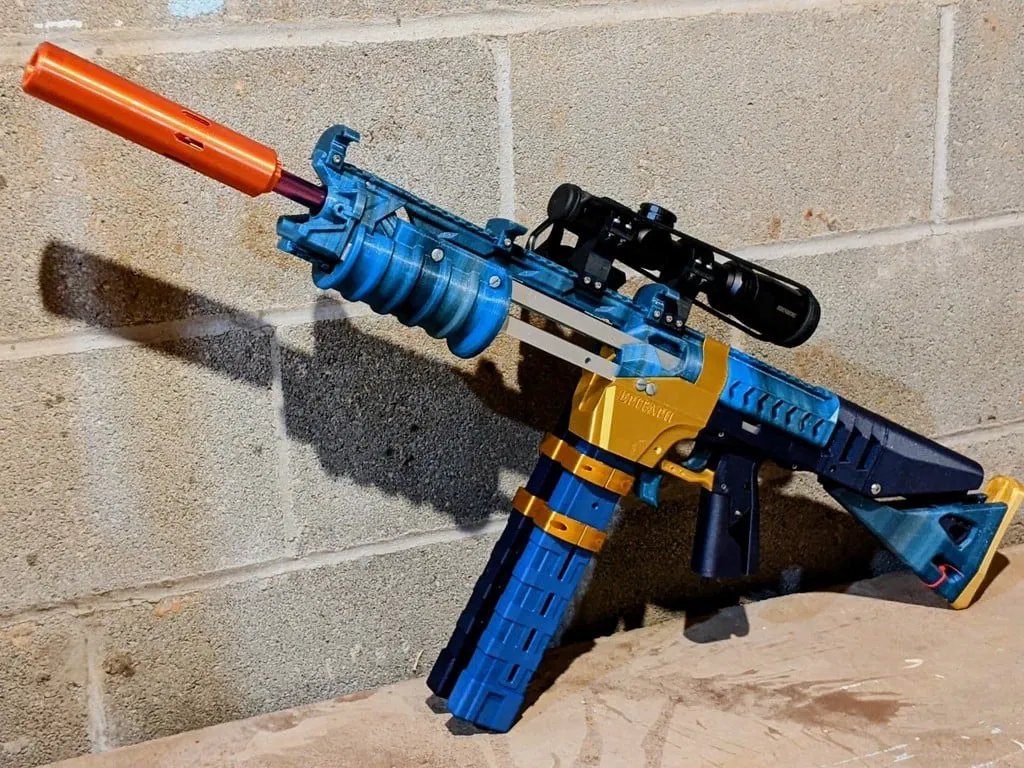

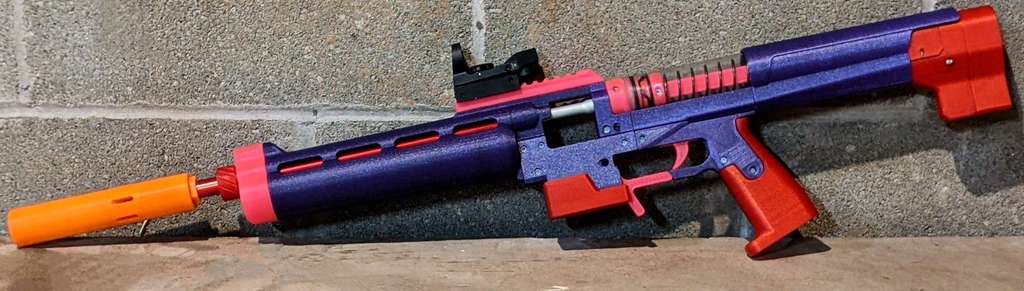

Cái này là tui xài đi thi đấu nè, mà tui thấy nó ngon lắm.

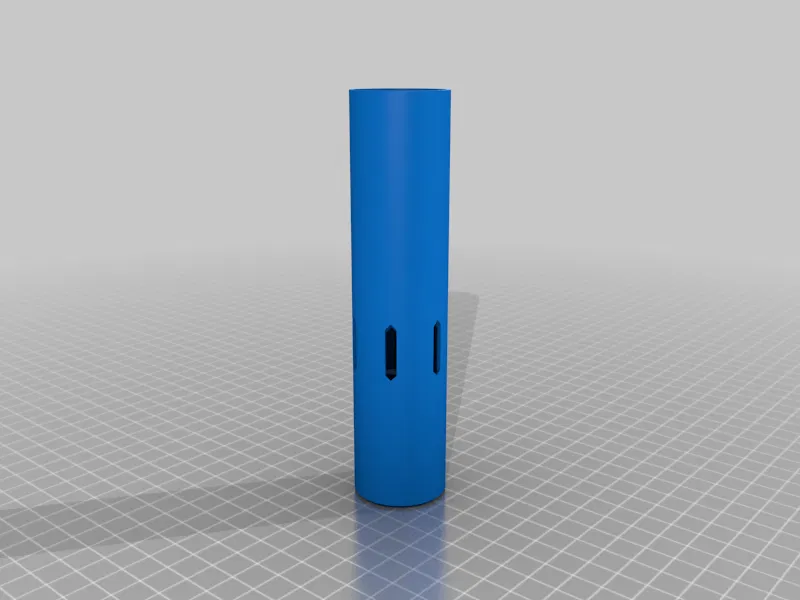

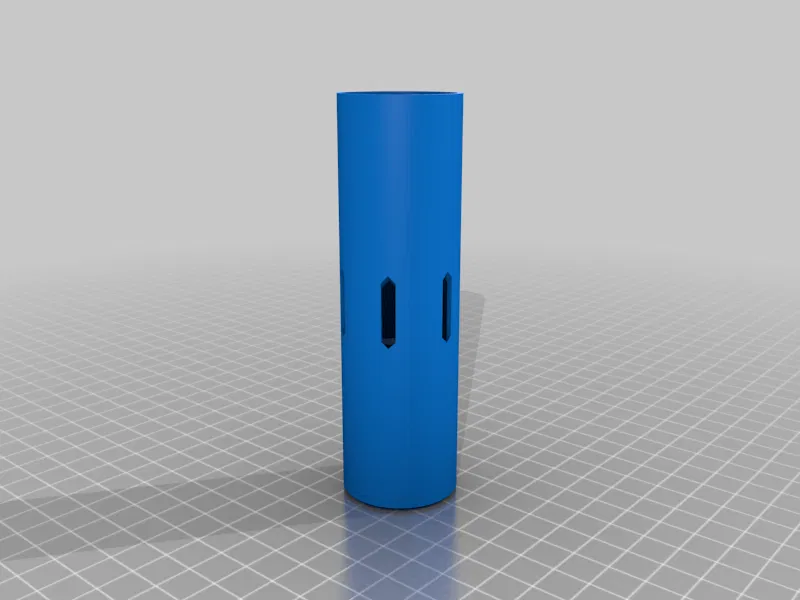

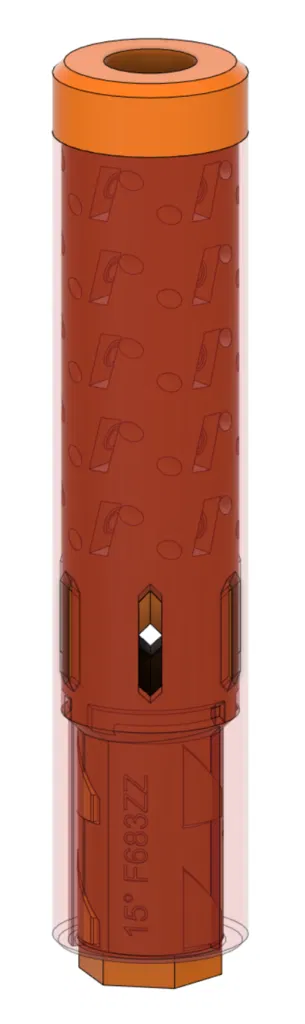

Nó có hai phần: cái Core và cái Sleeve. Cái Core có 6 cái "ngón tay" ôm quanh nòng và nó có thể co giãn được. Cái Sleeve thì có mấy cái rãnh xung quanh mặt trong, mấy cái rãnh này sẽ đẩy mấy cái ngón tay đó xuống ép vô nòng khi bạn xoay cái Sleeve quanh cái Core. Nhờ vậy mà cái LockSleeve nó khóa cứng vô vị trí và định tâm chuẩn khỏi chê luôn, vì lực ép nó đều theo mọi hướng xoay. Với lại nó không cần ốc vít gì hết, chỉ cần bạc đạn với chốt thôi là xong, cũng hay ha.

Nó xài bạc đạn F683ZZ - kích thước 3mmx7mmx3mm, và dùng chốt đường kính 3mm để cố định chúng. Chiều dài chốt từ 10 đến 16mm đều xài được hết, mà tui thì hay xài cỡ 12 hoặc 14 ly.

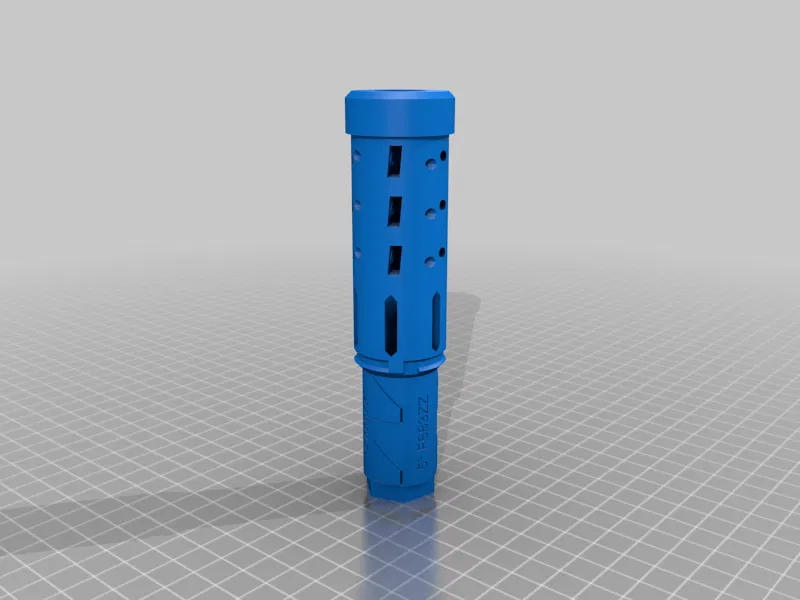

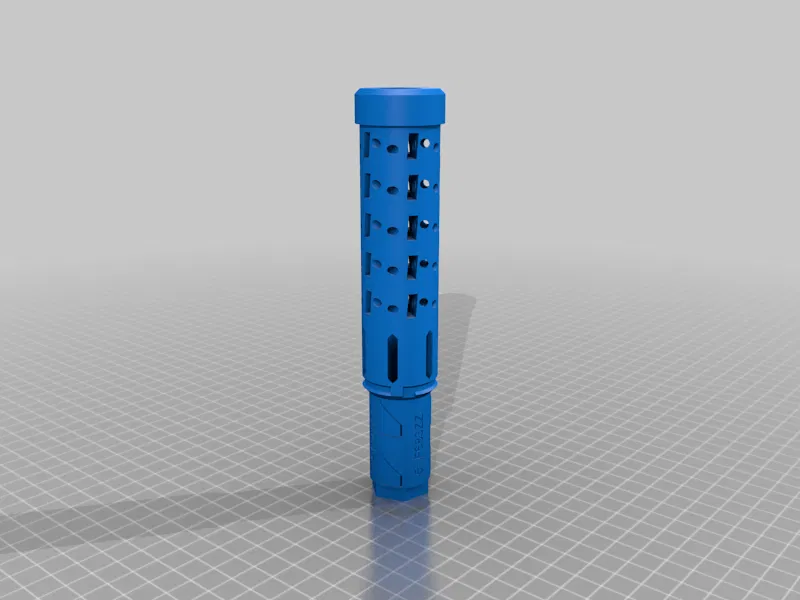

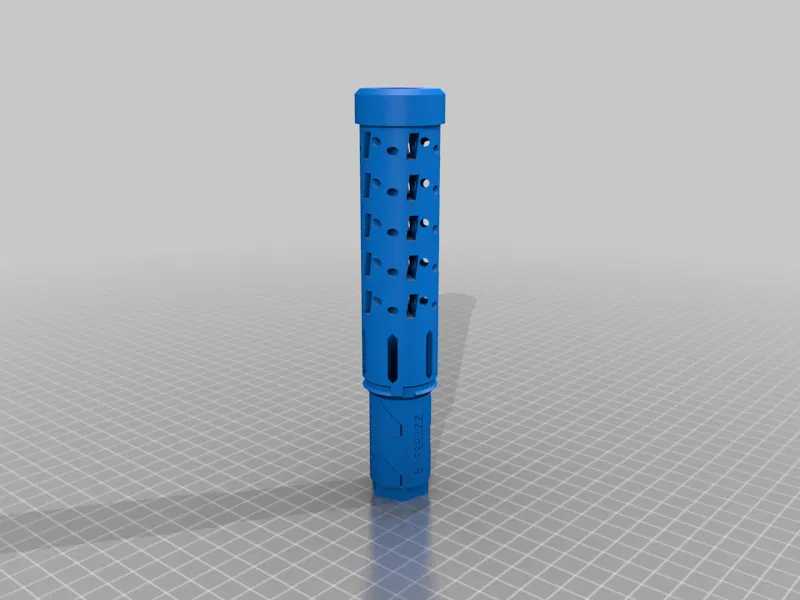

Bản gốc là bản 5x5 - tổng cộng 25 viên bạc đạn. Nếu bạn thấy nhiều quá (tui hiểu mà), thì cũng có bản 3x3 nữa nha. Tui chưa có thử nhưng mà nó xài chung kiểu dáng với mấy cái BCAR 3x3 khác tui từng làm nên chắc là ngon lành thôi. Bản 5x5 thì chạy ngon hơn, nhưng mà giá gấp gần 3 lần thì chắc không phải ai cũng thấy đáng.

In cái Core thì úp mặt nòng xuống đất, còn cái Sleeve thì để mặt nòng lên trên.

Cái Sleeve 3x3 thì xài được cho mọi góc của bản 3x3, còn Sleeve 5x5 thì xài cho mọi góc của bản 5x5.

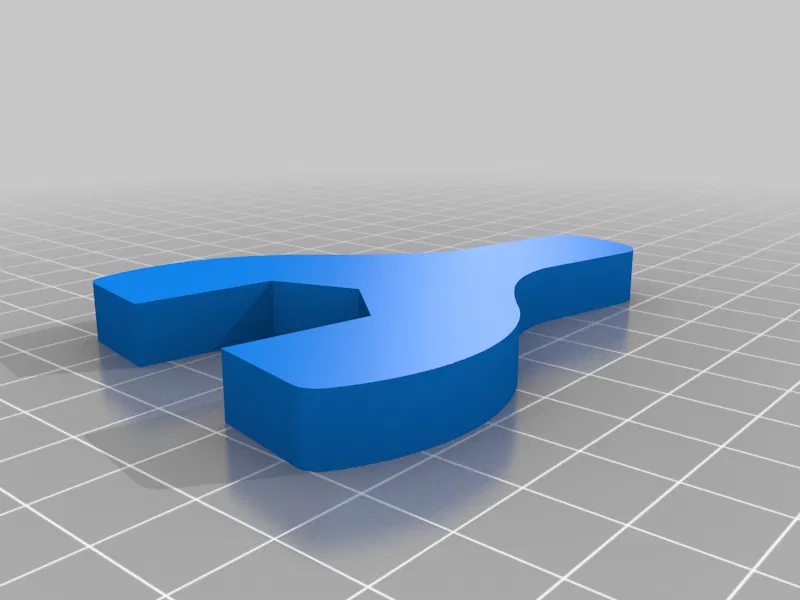

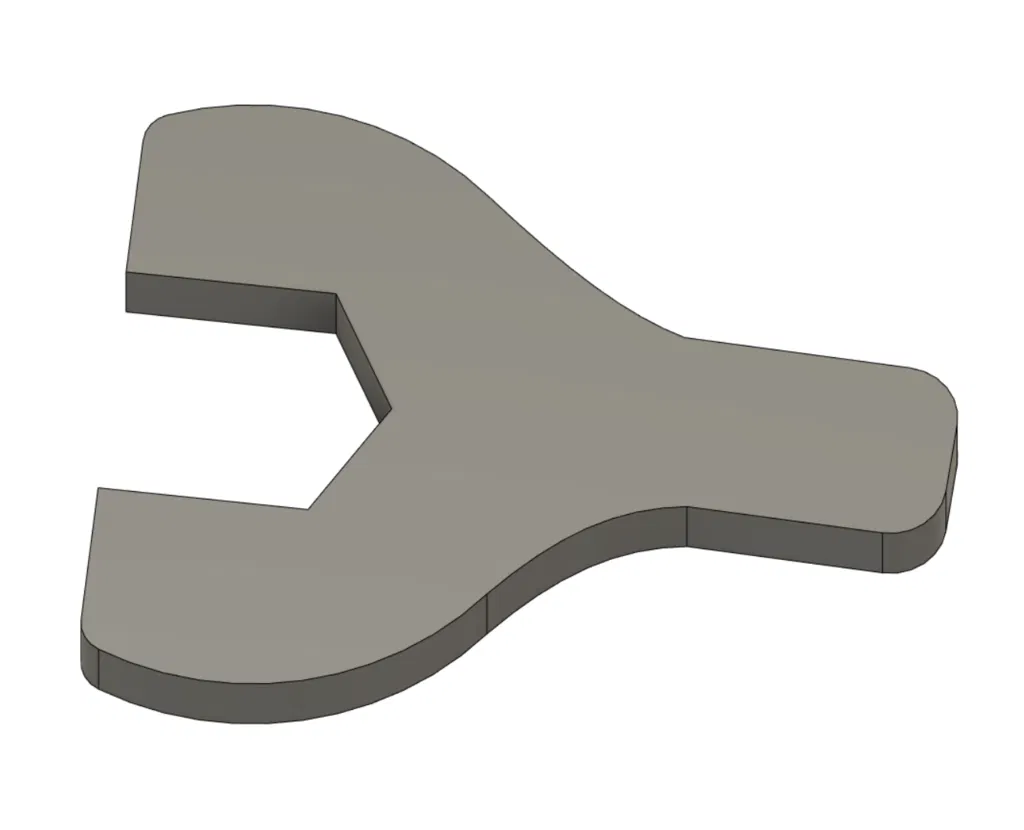

Cái Wrench thì xài chung cho tất cả.

Sau khi in xong, bạn dùng tay ấn nhẹ từng cái ngón tay xem nó có cử động được không (có khi nó hơi dính do phần overhang, cần phải bẻ cho nó trơn ra). Rồi gắn cái Sleeve vô cái Core. Bạn sẽ thấy có 3 cái núm nhỏ bên trong Sleeve và 3 cái khe gần chỗ thông hơi của Core. Căn mấy cái núm đó vô mấy cái khe thẳng đứng trong khe của Core để gắn cái Sleeve vô hết cỡ với cái Core. Đừng có xoay cái Sleeve vội kẻo không gắn vô nòng được đâu. Sau khi gắn Sleeve vô Core xong, gắn cả cụm vô nòng của bạn, lấy cái Wrench ra, gắn nó vô cái phần có hình lục giác ở dưới đáy của Core. Giữ cái Wrench yên để Core không xoay, rồi dùng tay nắm cái Sleeve vừa phải và nhẹ nhàng thôi (phần Sleeve chỗ mấy cái khe thông hơi nó mỏng manh lắm - cẩn thận đừng có bẻ gãy nó bằng cách siết mạnh quá). Bạn cần một tay giữ Wrench, một tay nắm phần Sleeve nằm phía trên mấy cái ngón tay. Rồi xoay cái Sleeve quanh cái Core cho đến khi nghe tiếng 'click'. Mấy cái núm đó sẽ chặn nó không xoay quá đà. Khi Sleeve xoay vô đúng vị trí rồi là xong. Mấy lần đầu, có thể nó sẽ hơi cứng một chút tùy thuộc vào độ chính xác máy in của bạn. Nếu bạn lo là sẽ làm gãy thứ gì đó, bạn có thể lấy giấy nhám chà nhẹ cái đường kính ngoài của vùng ngón tay trên cái Core để giảm đường kính nó xuống một chút xíu.

Sản phẩm này được phát hành dưới dạng Phi thương mại. Nếu bạn chỉ làm cho bạn bè và lấy tiền chi phí vật liệu thì tui cũng không có ý kiến gì đâu. Còn nếu bạn muốn làm gì khác hơn thì cứ nhắn tin cho tui để mình bàn bạc nha.

Cái này tui làm tham số hóa hết trong file Fusion rồi, nên nếu bạn cần trường hợp đặc biệt nào đó - ví dụ như góc khác hoặc cách sắp xếp bạc đạn khác, cứ nhắn tin cho tui nha.

Cập nhật 2/7/24: Thêm core 4.2 độ "300fps"

Cập nhật 22/7/23: Thêm file STEP của Sleeve để tùy chỉnh riêng
