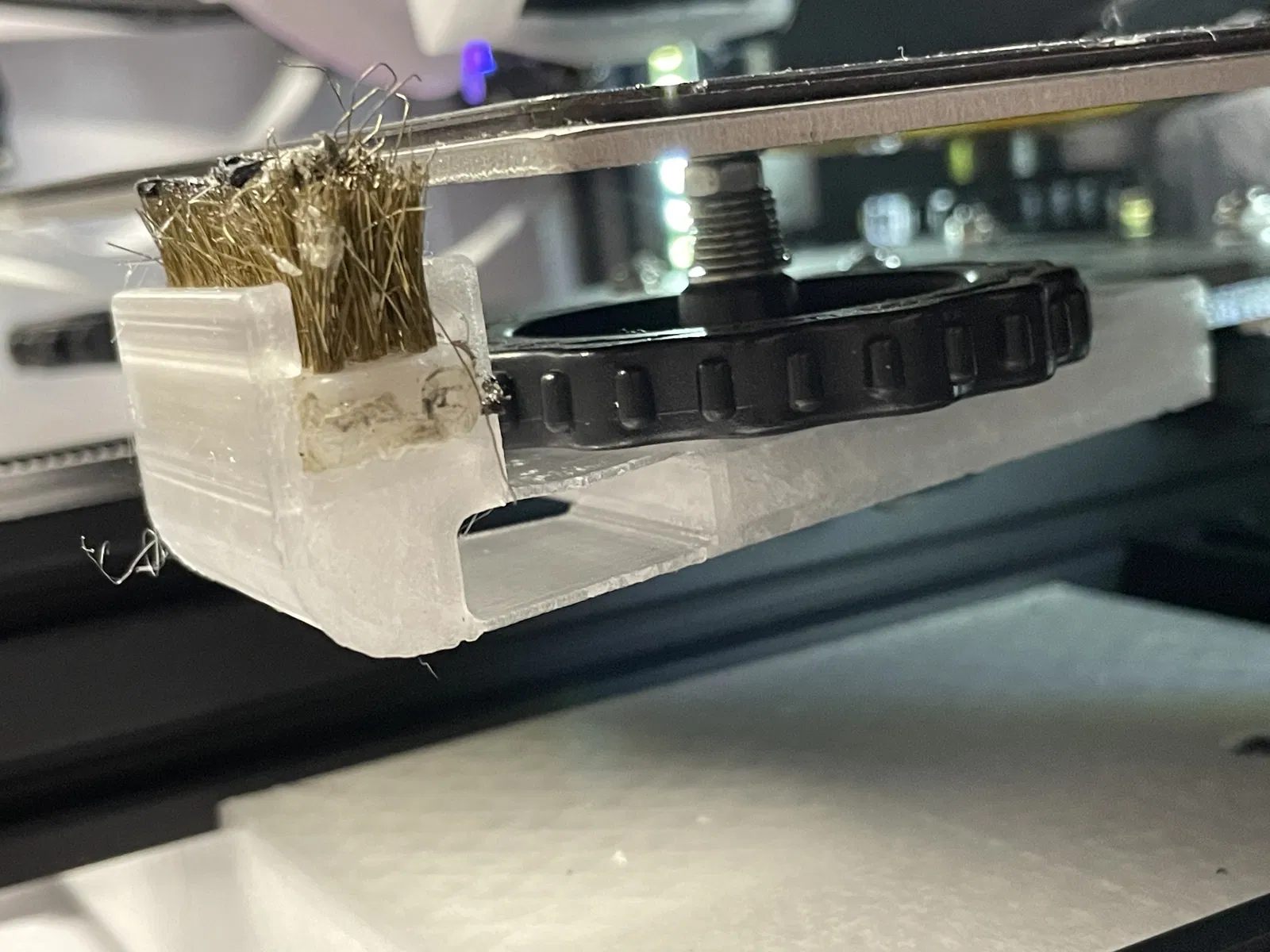

Giá đỡ bàn chải cho Ender 3 Pro (cơ chế đàn hồi)

Ban đầu tui thiết kế cái màu XANH LÁ vì tui đã gắn cái núm vặn tay vô cái plate X rồi. Xong rồi tui làm cái màu ĐỎ cho Ender 3 pro bình thường, nhưng mà cái độ đàn hồi của nó có thể bị hạn chế bởi cái núm vặn tay đó nha.

Không cần thêm bất kỳ phụ kiện nào để lắp cái mod này đâu (trừ cái bàn chải). Thiết kế đàn hồi giúp kéo dài tuổi thọ của đầu phun.

20240208: Tui nhận ra là một số tấm PEI có cái tay cầm ở mấy góc, nên tui đã làm thêm một phiên bản có cái đế cắm bàn chải dài hơn để bạn có thể gắn cái bàn chải gần với tâm hơn.

Đây là cái hotend tui đang xài nè, có thể bạn cần chỉnh lại vị trí bàn chải cho mấy cái hotend khác: https://www.creativity3dprinter.com/ExtruderKit_CoolingFan_MK8DirectDrive?search=direct%20drive%20ender&category_id=0

Xem video hoạt động ở dưới nha.

Thiết kế gốc gắn ở cuối trục X nè /3d-model/dung-cu-ve-sinh-nozzle-ender-3-pro-cho-hotend-direct-drive-creativity

######################################################################
# Vệ Sinh Đầu Phun
# Vị trí bàn chải của tui là ở X=190-225 Y=-15 Z=-4
######################################################################

[gcode_macro CLEAN_NOZZLE]
description: Heat and clean nozzle
gcode:
  G28
  G1 Z15 ; raise nozzle
  M109 S200 ; wipe temp
  M117 Wiping Nozzle... ; progress indicator message on LCD
  G1 E-10 F100 ; retract 10mm of filament
  G1 X180 Y-15 F3000 ; move above wiper pad
  G1 Z-4 ; push nozzle into wiper
  G1 X225 Y-15 F1000 ; slow wipe
  G1 X190 Y-15 F1000 ; slow wipe
  G1 X225 Y-15 F1000 ; slow wipe
  G1 X190 Y-15 F1000 ; slow wipe
  G1 X225 Y-15 F2000 ; slow wipe
  G1 X190 Y-15 F2000 ; slow wipe
  G1 X225 Y-15 F4000 ; fast wipe
  G1 X190 Y-15 F4000 ; fast wipe
  G1 X225 Y-15 F4000 ; fast wipe
  G1 X190 Y-15 F4000 ; fast wipe
  G1 X225 Y-15 F4000 ; fast wipe
  G1 X190 Y-15 F4000 ; fast wipe
  G1 X225 Y-15 F4000 ; fast wipe
  G1 X190 Y-15 F4000 ; fast wipe
  G1 X225 Y-15 F2000 ; fast wipe
  G1 X190 Y-15 F2000 ; fast wipe
  G1 X225 Y-15 F1000 ; slow wipe
  G1 X180 Y-15 F1000 ; slow wipe (and wipeout)
  G1 Z15 ; raise extruder
  G1 E10 F100 ; move filament back
  M109 S0 ; set extruder temp to 0
  M117 Nozzle Cleaned.. ; LCD message
  G28 ; home XYZ
  M117 Ready... ; LCD message
