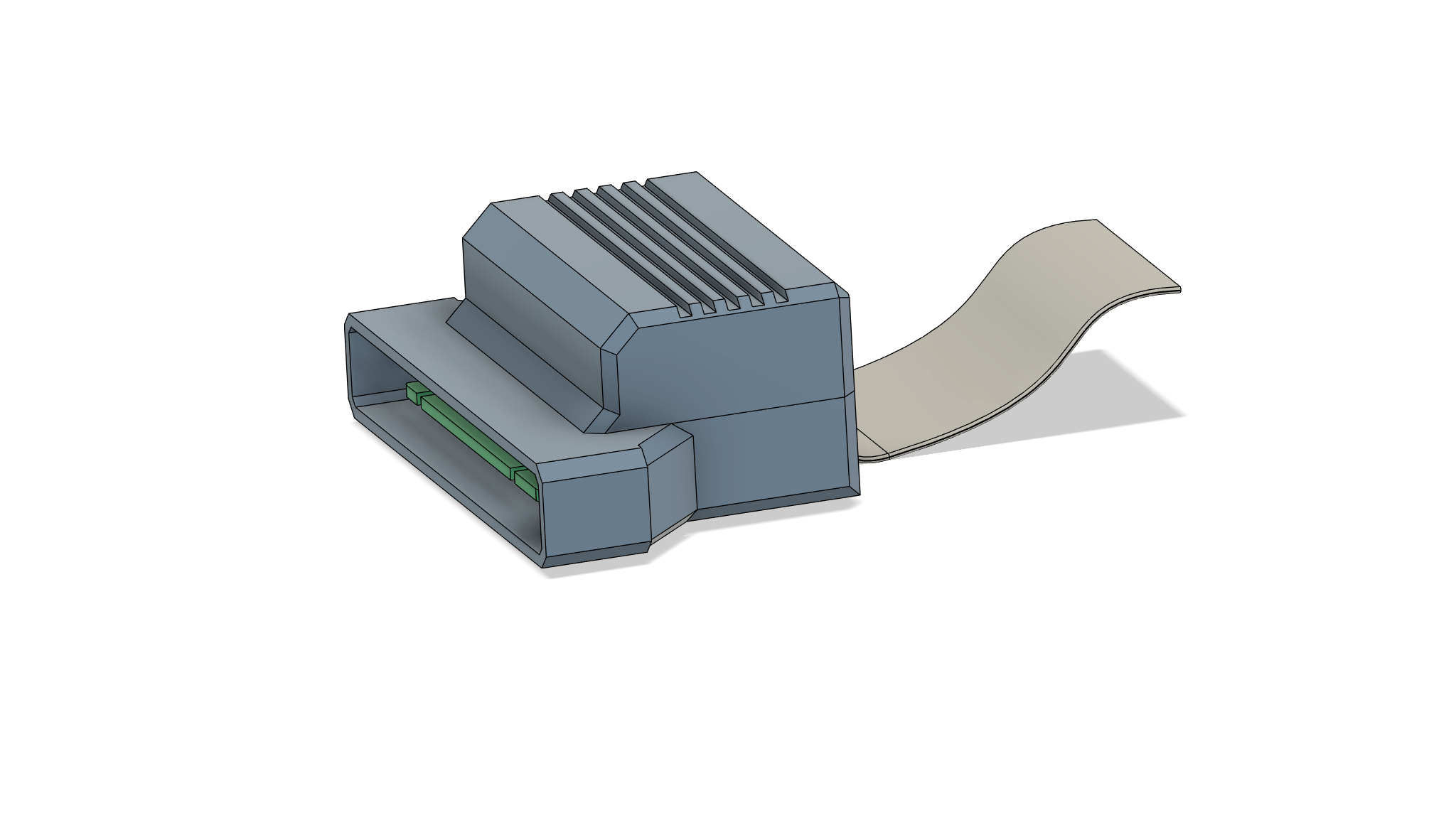

Ultimate 64 - Bộ chuyển đổi User Port Combo

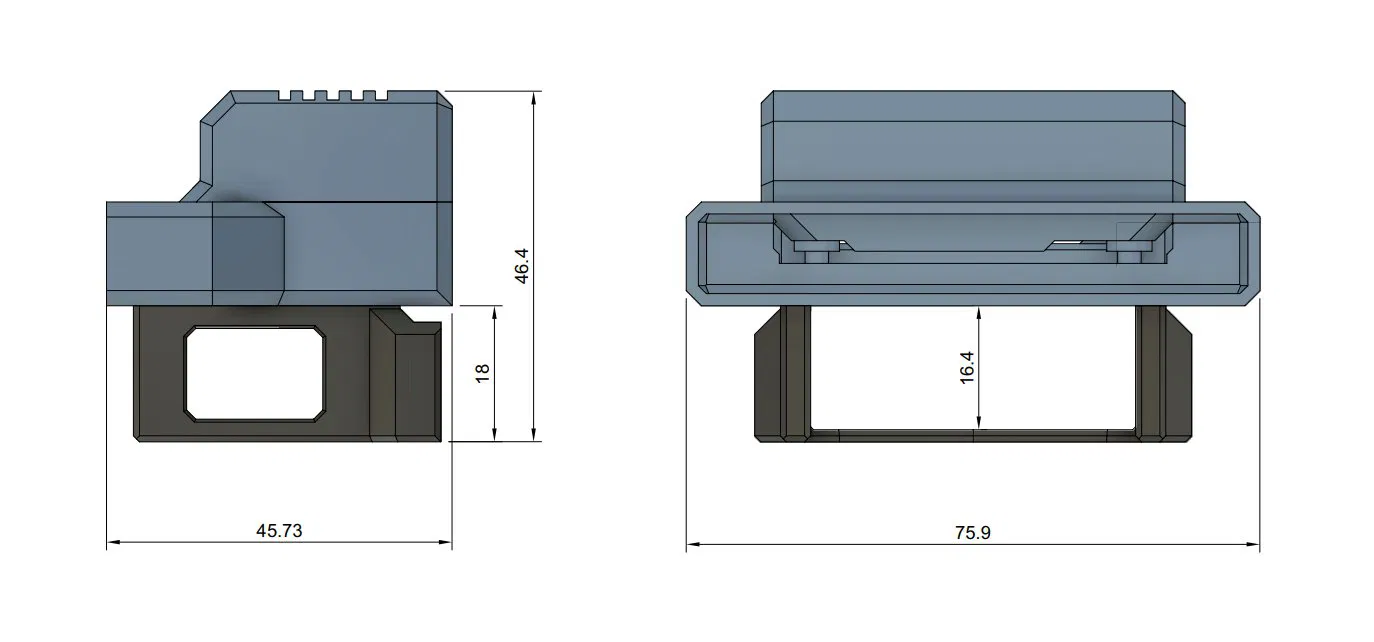

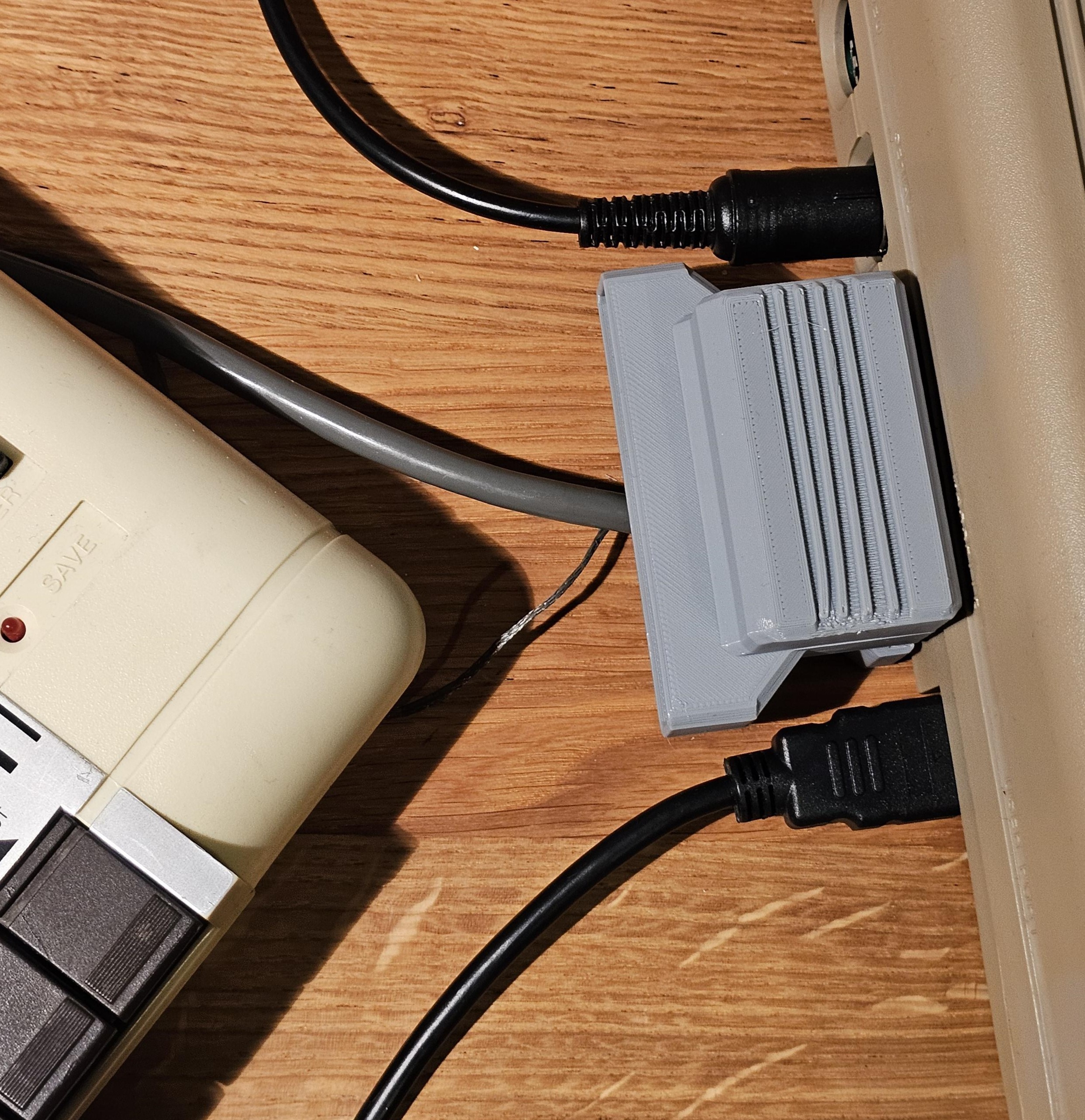

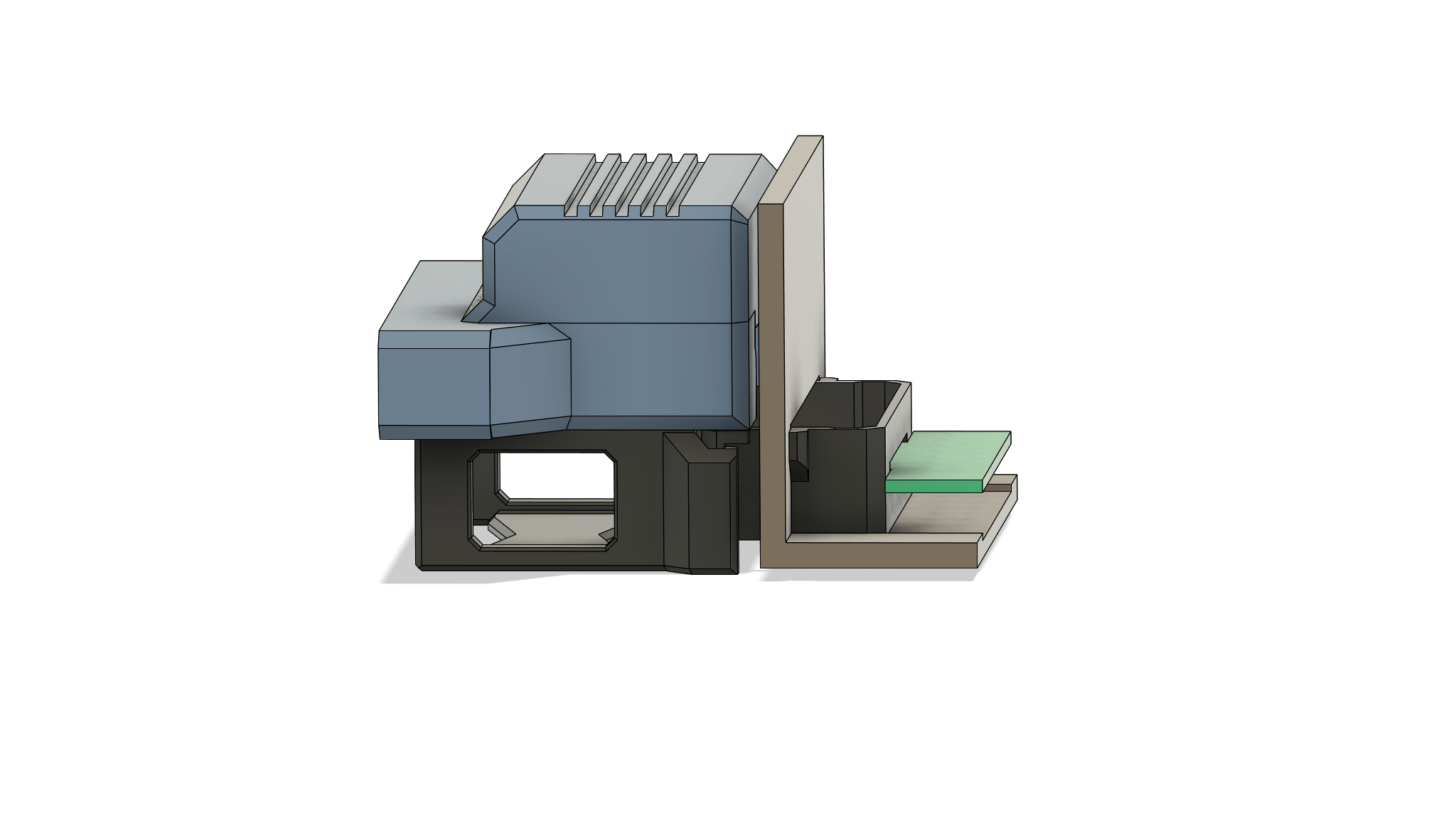

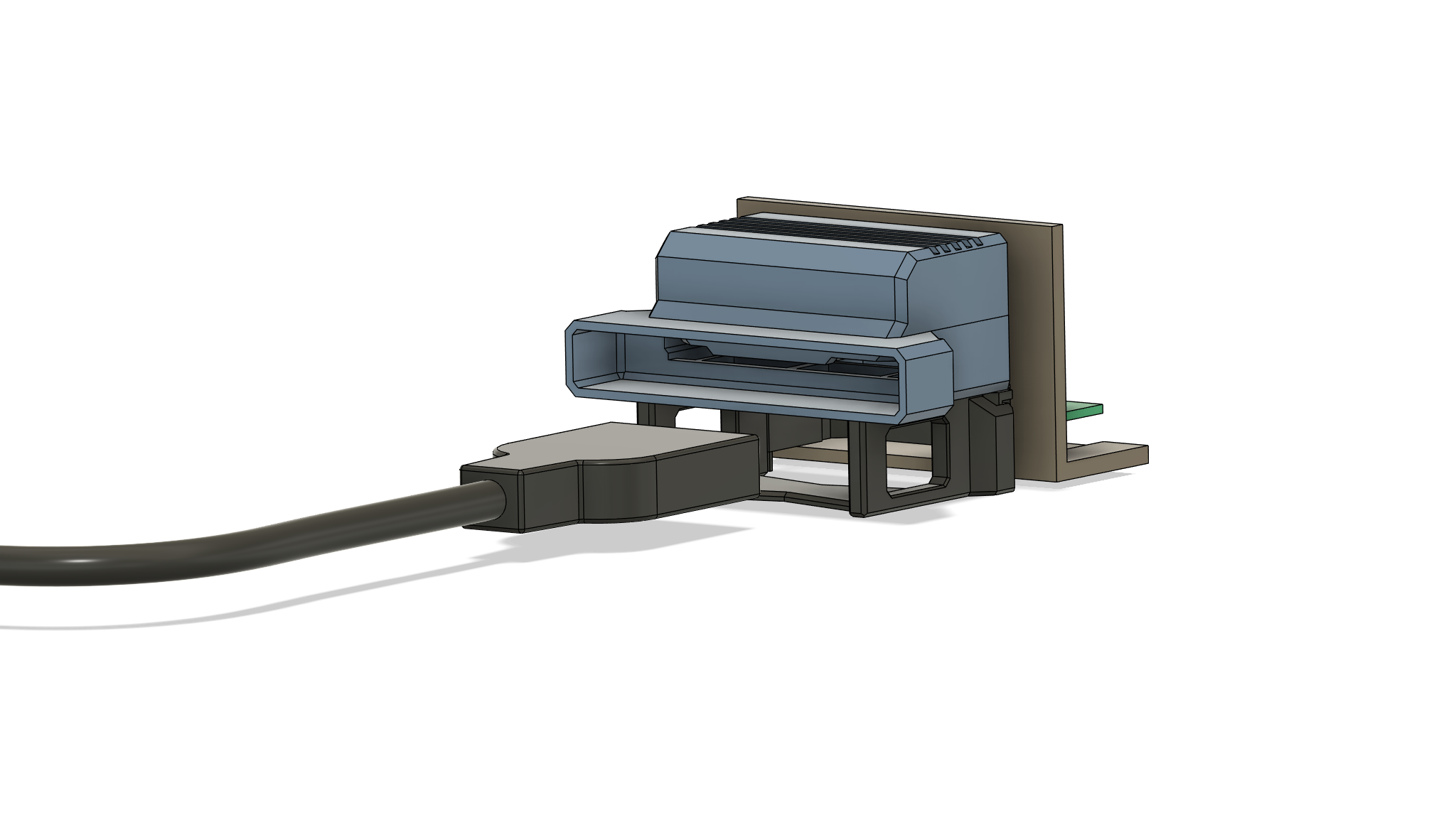

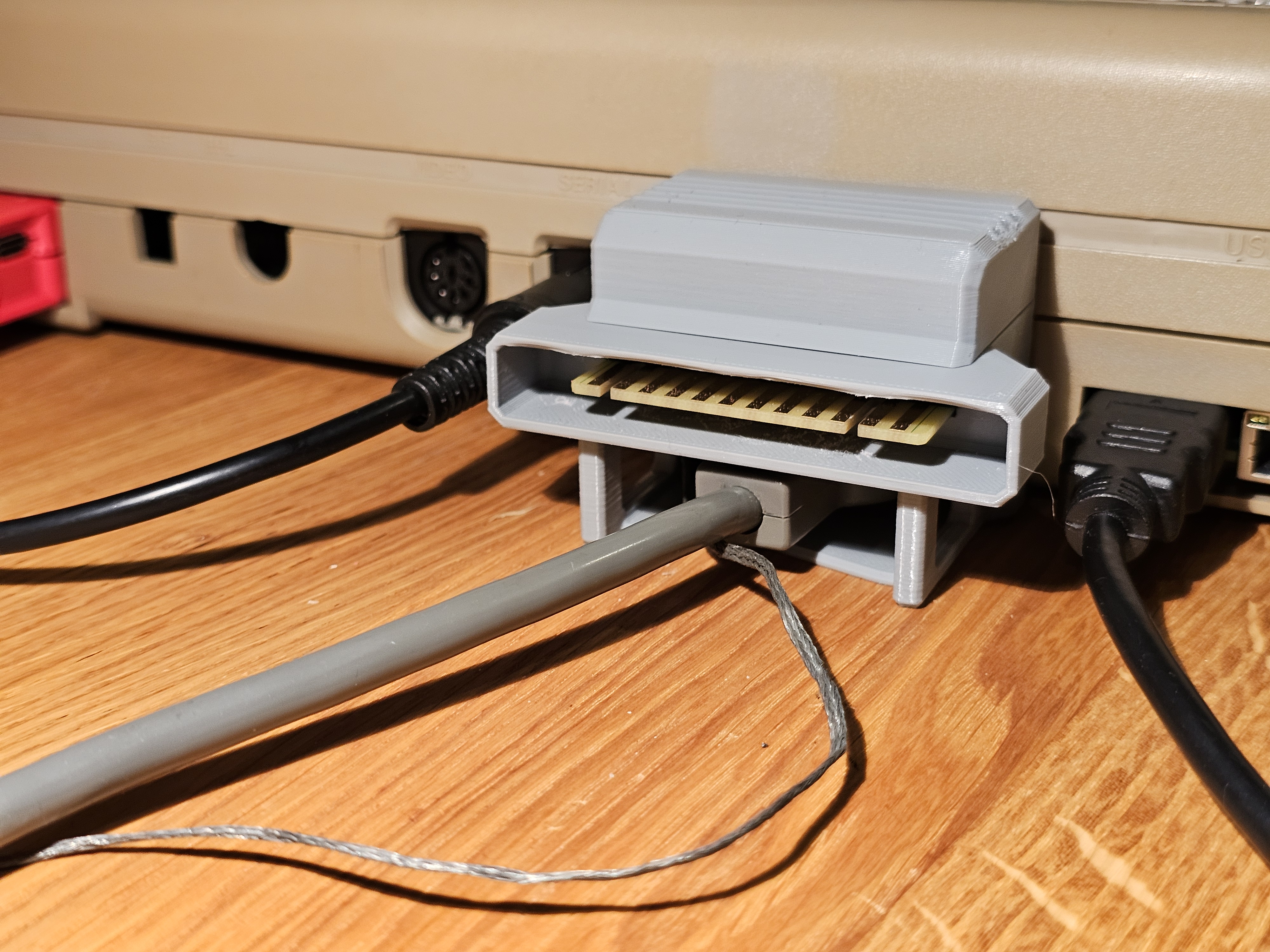

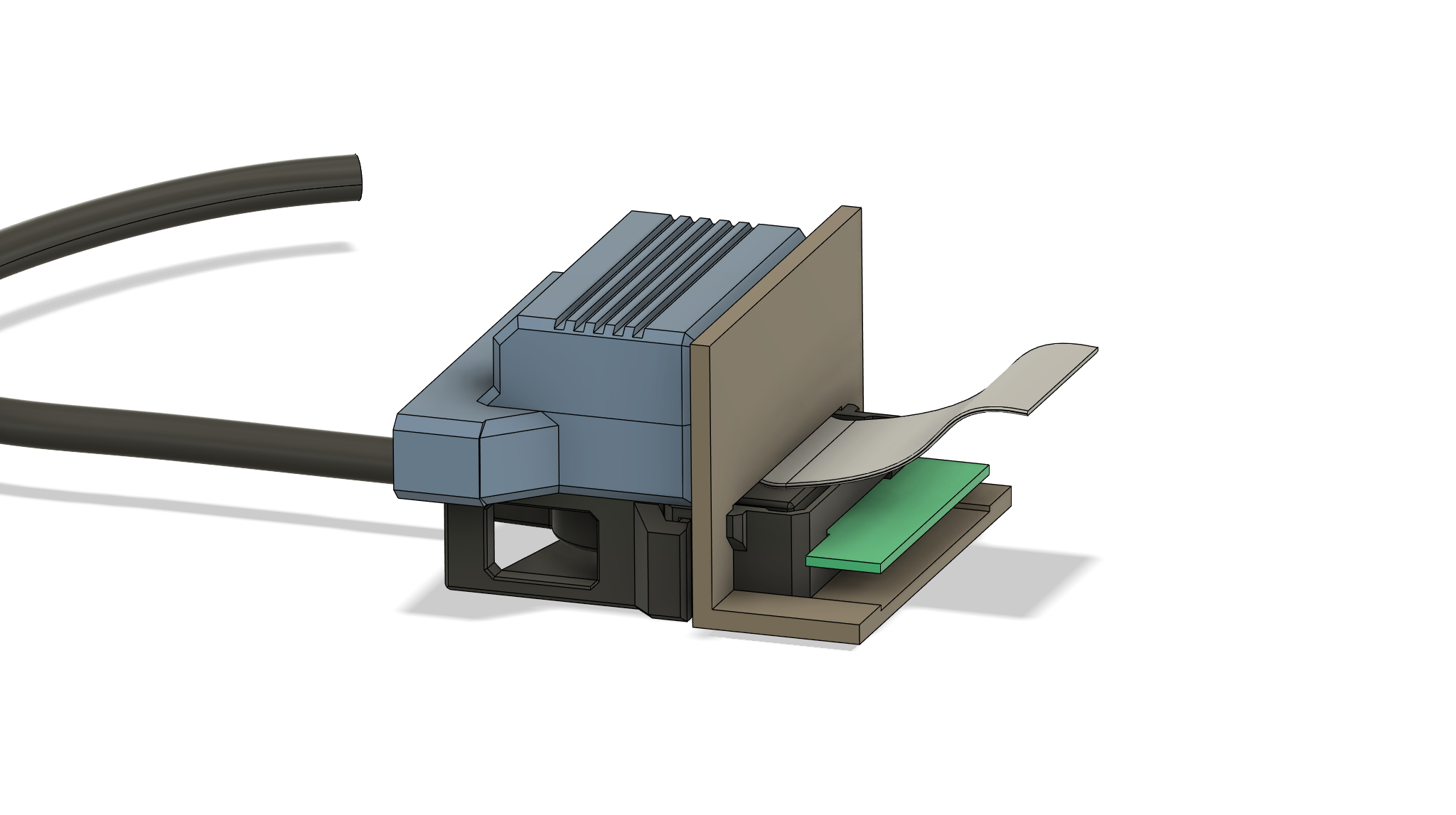

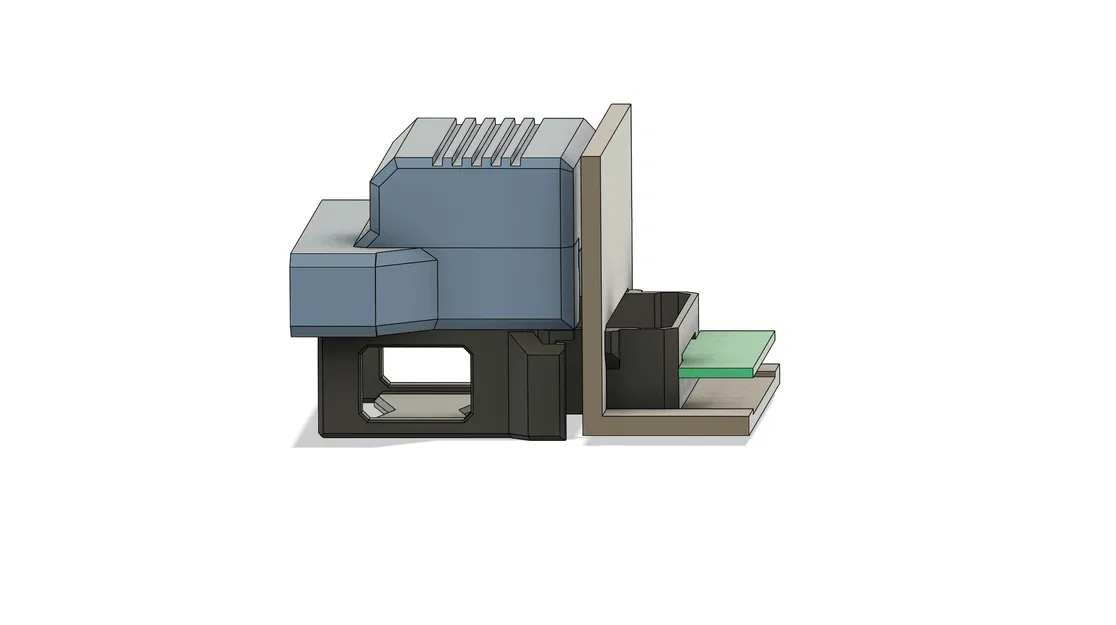

Cái "Tape to User Port Adapter" ban đầu không cho phép bạn dùng cổng Tape cùng lúc với cổng User Port. Mẫu này giải quyết vấn đề đó bằng cách nâng Adapter lên cao hơn cổng băng từ. Nó sử dụng một cái "lock piece" đặc biệt nhét vào cổng băng từ để giữ cụm vỏ máy.

Nếu bạn không bao giờ dùng cổng băng từ, tôi khuyên bạn nên dùng phiên bản gốc ở đây: /3d-model/ultimate-64-bo-chuyen-doi-bang-tu-sang-cong-nguoi-dung

Cài đặt in:

Độ cao lớp: 0.2 mm Số lớp bao ngoài: 3 Infill: 15% Support: Chỉ cần một ít support ở mặt trước của đế Userport để tránh bị chảy. (Tôi đã dùng 'paint on support' + organic support). Phần 'ComboStand' có thể in mà không cần support.

Phần cứng bổ sung cần thiết:

Không có. Mọi thứ chỉ cần lắp ráp lại với nhau.

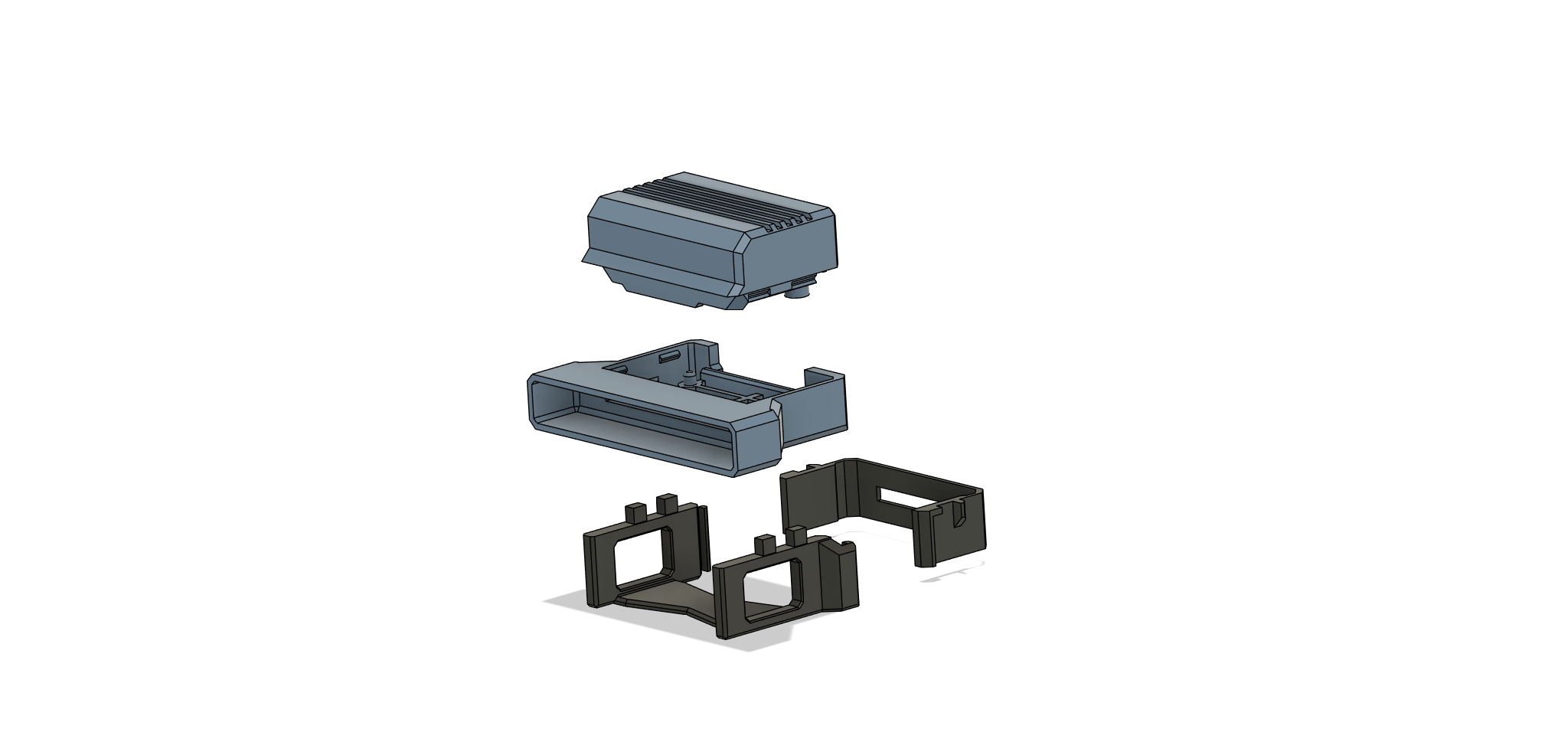

Hướng dẫn lắp ráp:

1. Gắn Bộ chuyển đổi Userport vào và nhấn xuống. Đảm bảo nó phẳng với đáy.

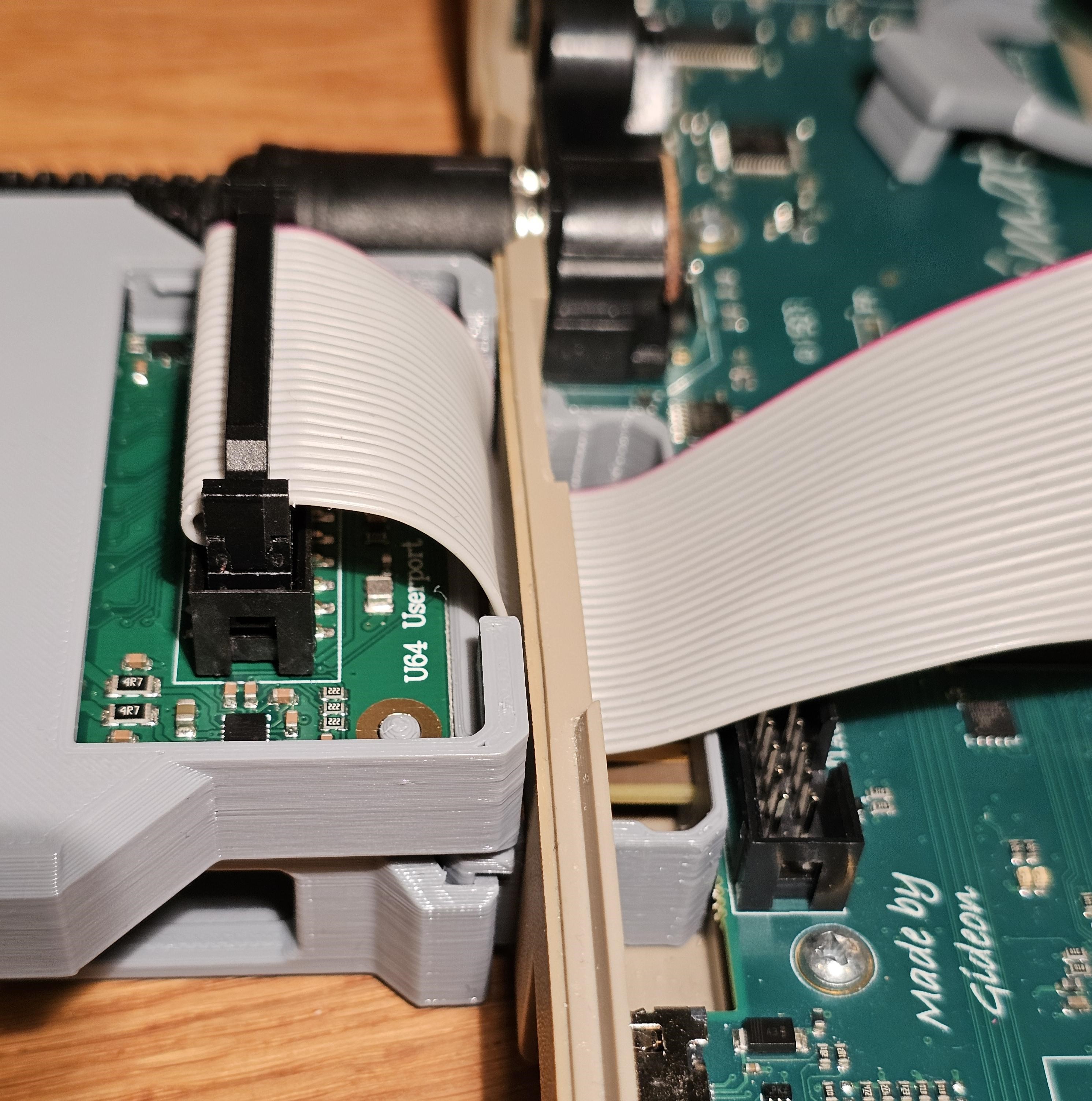

2. Luồn dây cáp ruy băng qua lỗ nối băng từ. (Đảm bảo rằng chốt trên đầu nối khớp với lỗ trên đầu nối Userport) Gắn đầu nối.
3. Gắn bộ phận 'Lock' vào vỏ C64. Nó sẽ khớp vào vị trí, nhưng bạn có thể cần bẻ cong một chút phần tường bên ngoài của vỏ máy để lắp vừa.
4. Gắn chân đế vào vỏ máy. Bạn có thể chà nhám hoặc dũa nhẹ các chốt để bề mặt mịn hơn một chút. Vì dung sai khá chặt và các chốt có thể bị gãy nếu bạn cố gắng tháo chân đế ra khỏi vỏ máy. Mẹo: Dùng tua vít nạy nhẹ giữa phần chân đế và thân máy để tách chúng ra.
5. Gắn nắp trên cùng. Đảm bảo nó được căn chỉnh đúng ở tất cả các mặt trước khi dùng lực ấn xuống. (Hãy cẩn thận không làm gãy chân đế)
6. Kéo mọi thứ về phía vỏ máy. Phần chân đế sẽ khớp vào bộ phận khóa.
