Đầu in CatPaw cho Voron Zero

CatPaw là bộ phận đầu in lý tưởng cho dòng Voron Zero với bộ đùn Orbiter 2.0. Tôi đã phát triển bộ phận đầu in này vì không hài lòng với các tùy chọn hiện có. Bộ phận đầu in tiêu chuẩn của Voron Zero 0.2 không cung cấp đủ luồng khí làm mát như tôi mong muốn, và chắc chắn là ít hơn bộ phận đầu in StealthBurner. Mục tiêu thiết kế của tôi cũng là giảm thiểu mất thể tích in và tương thích tối đa với các bộ phận đầu in cũng như các tùy chọn cho đầu dò và cảm biến dây tóc.

CATPAW:

• Sử dụng các bộ phận đầu in của Voron Zero 0.2, vì vậy nên hoạt động với tất cả các bộ phận đầu in cho Voron Zero 0.2 (khuyến nghị sử dụng fan saver)
• 2 quạt thổi 4010, với bố cục ống dẫn khí của StealthBurner cho khả năng làm mát bộ phận gần bằng mức Arctic (2x 4010 cung cấp nhiều luồng khí hơn bộ phận đầu in StealthBurner)
• Hầu như không mất thể tích in. Trục X nên có chiều rộng đầy đủ, mất khoảng một milimet ở trục X nếu bạn in với cửa đóng. (Nam châm trên cửa của tôi đủ mạnh, vì vậy cửa đóng lại nếu bộ phận đầu in va vào nó, cho tôi toàn bộ 120x120 mm ngay cả khi in ABS
• Tùy chọn để thêm đầu dò slideswipe. Tôi đã rút ngắn đầu dò, nhưng tất cả các bộ phận khác có thể được sử dụng từ https://github.com/SaltyPaws/Voron_0.1and0.2mods/SlideSwipe hoặc kho lưu trữ gốc (https://github.com/chestwood96/SlideSwipe)
• Tùy chọn để thêm cảm biến dây tóc dưới bộ đùn
• Các bộ phận giữ được cung cấp cho thanh ray trục X MGN7 và MGN9. Nên in bộ phận giữ X cho thanh ray tương ứng. Để giảm thiểu chiều cao của bộ phận đầu in, tôi đã hạ thấp lỗ vít cho vít gắn phía sau. Bộ phận đầu in CATPAW sẽ hoạt động với bộ phận giữ tiêu chuẩn của Voron Zero 0.2, nhưng vít giữ bộ phận giữ trục X từ phía sau sẽ không vừa.

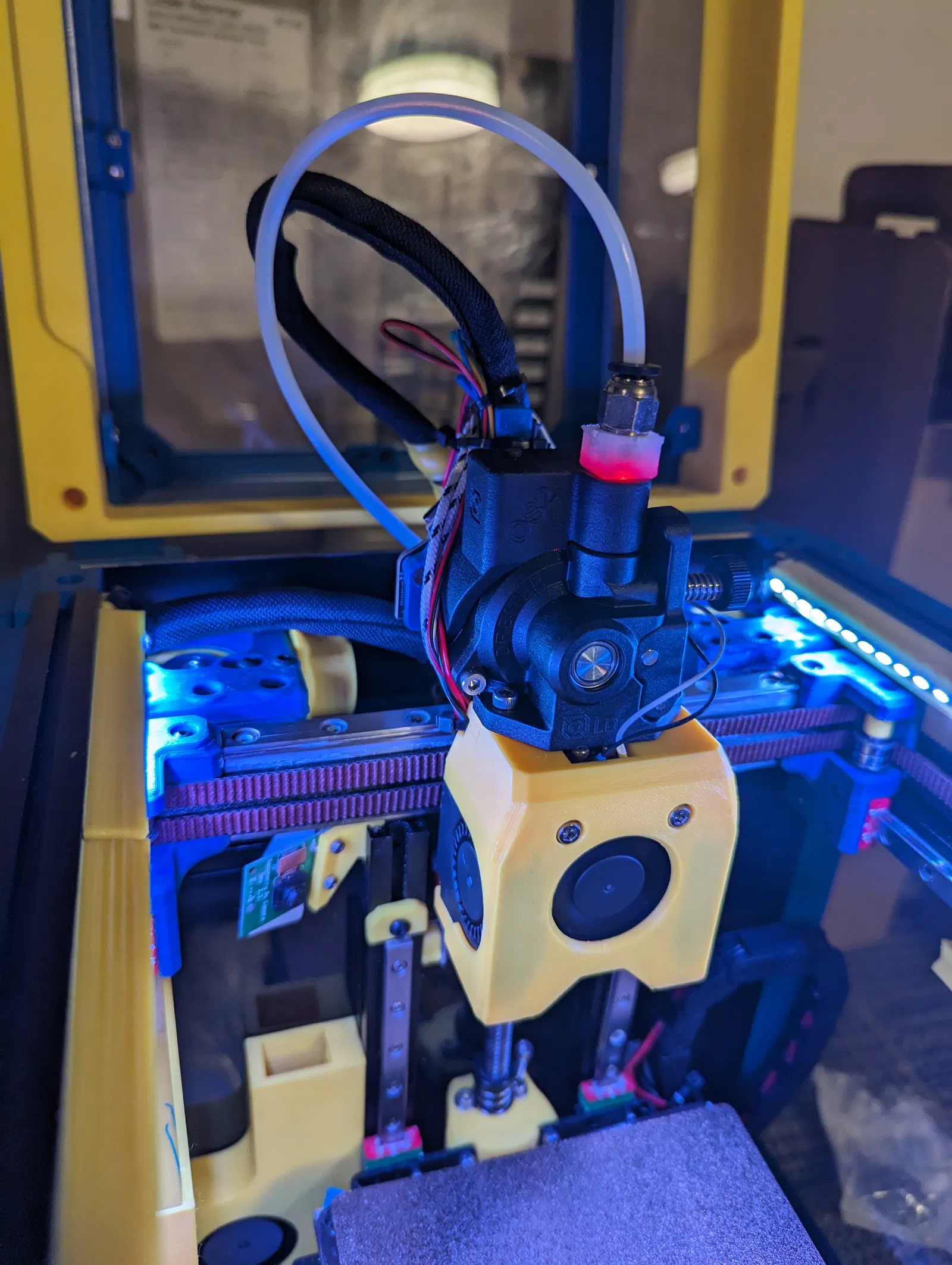

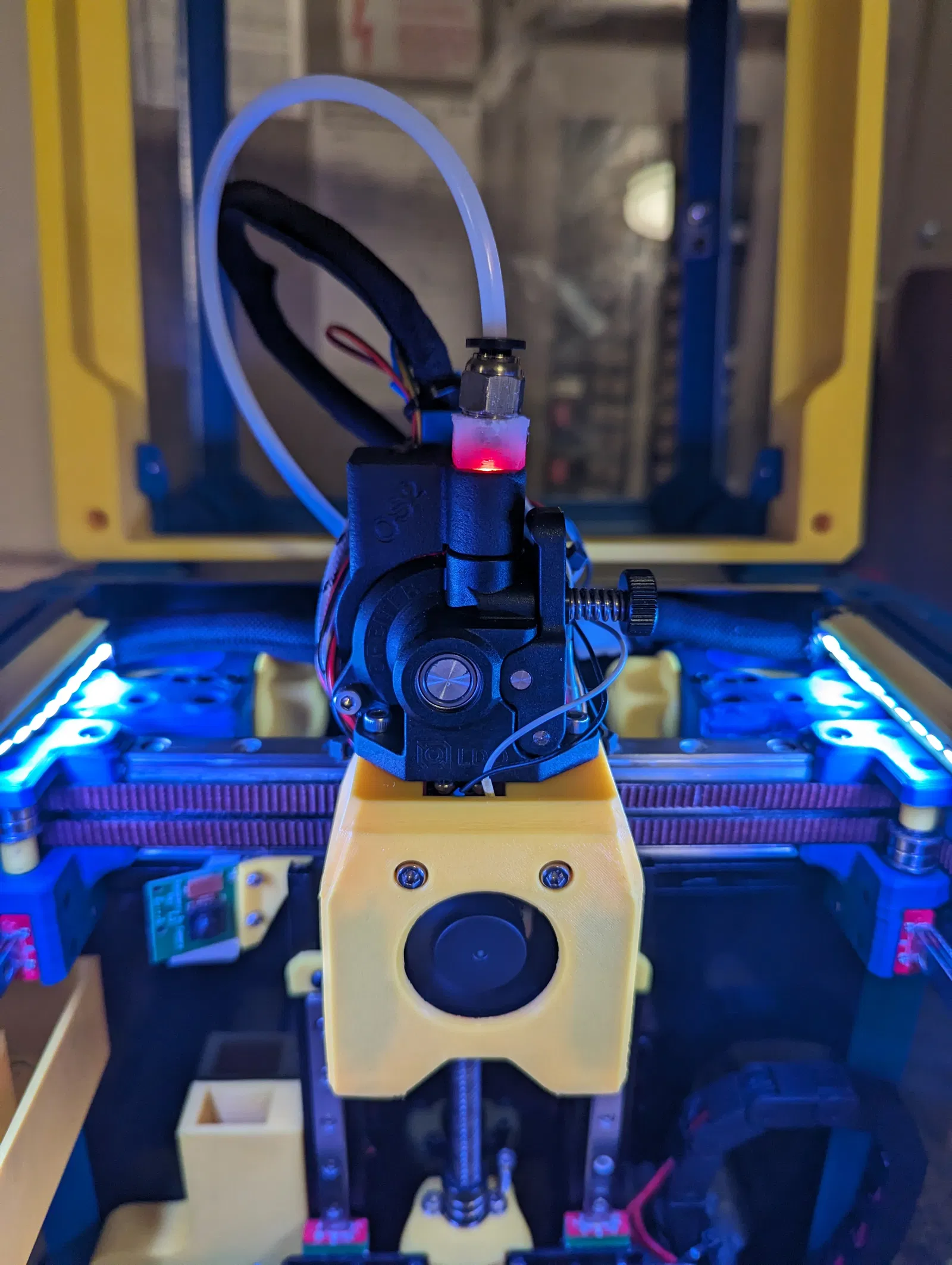

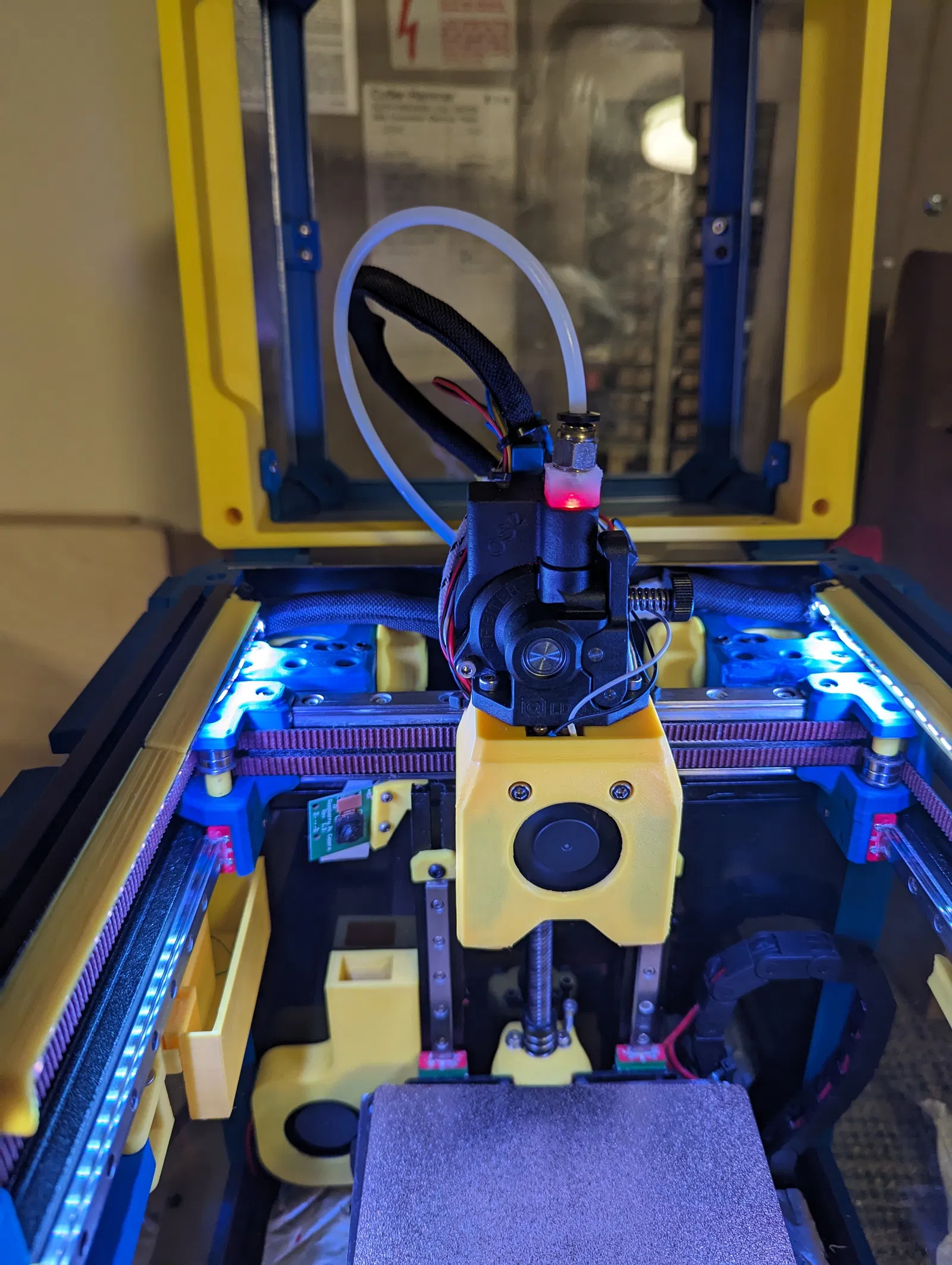

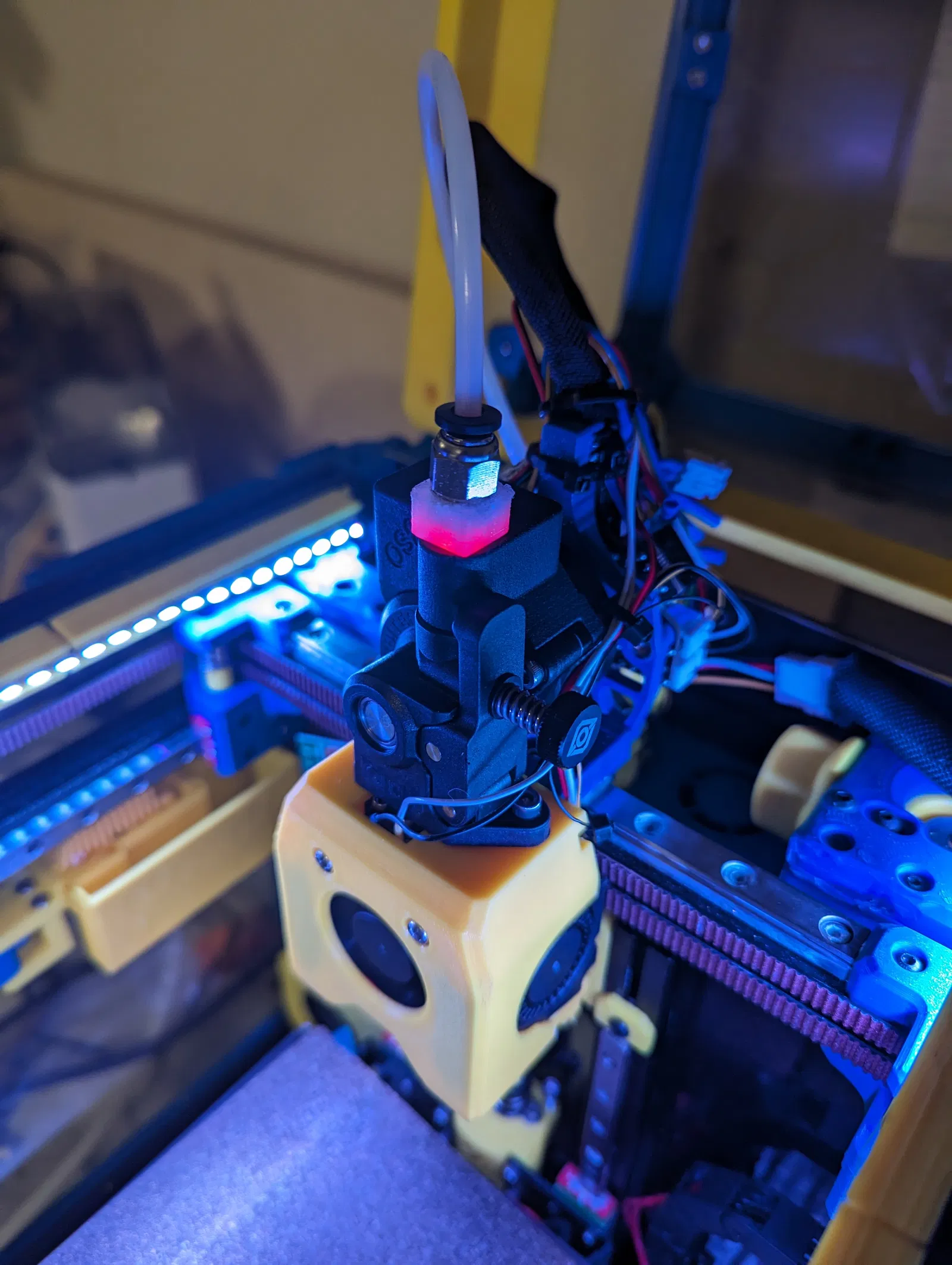

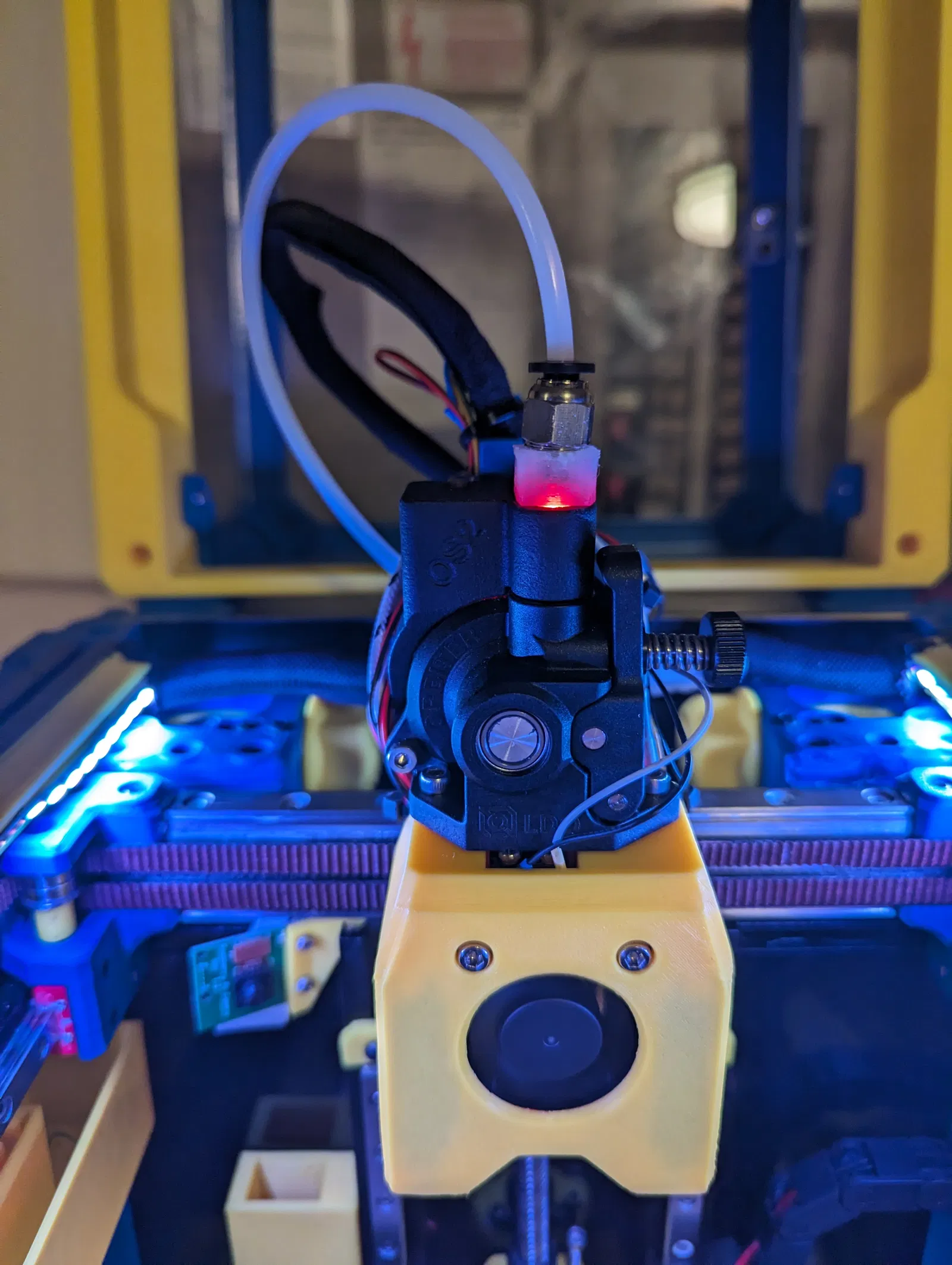

https://github.com/SaltyPaws/CATPAW_toolhead/raw/main/images/PXL_20240101_224037977.jpg?raw=true

Danh sách vật liệu (BOM)

1. 2x Vít M3x25 SHCS (ưu tiên) hoặc BHSC
2. 3x Đai ốc M3
3. 2x NeoPixel
4. 1x Quạt tản nhiệt 3010
5. 2x Quạt thổi 4010
6. Nam châm 6x3mm cho đầu dò (tùy chọn)
7. Bi thép 6mm cho cảm biến dây tóc (tùy chọn)
8. Công tắc siêu nhỏ Omron D2F-L có đòn bẩy cho cảm biến dây tóc (tùy chọn)
9. 2x Vít M2x12 hoặc vít tự khai thác để cố định công tắc siêu nhỏ (tùy chọn)

Hướng dẫn lắp đặt

Việc lắp ráp nên được thực hiện theo thứ tự sau: Đầu dò

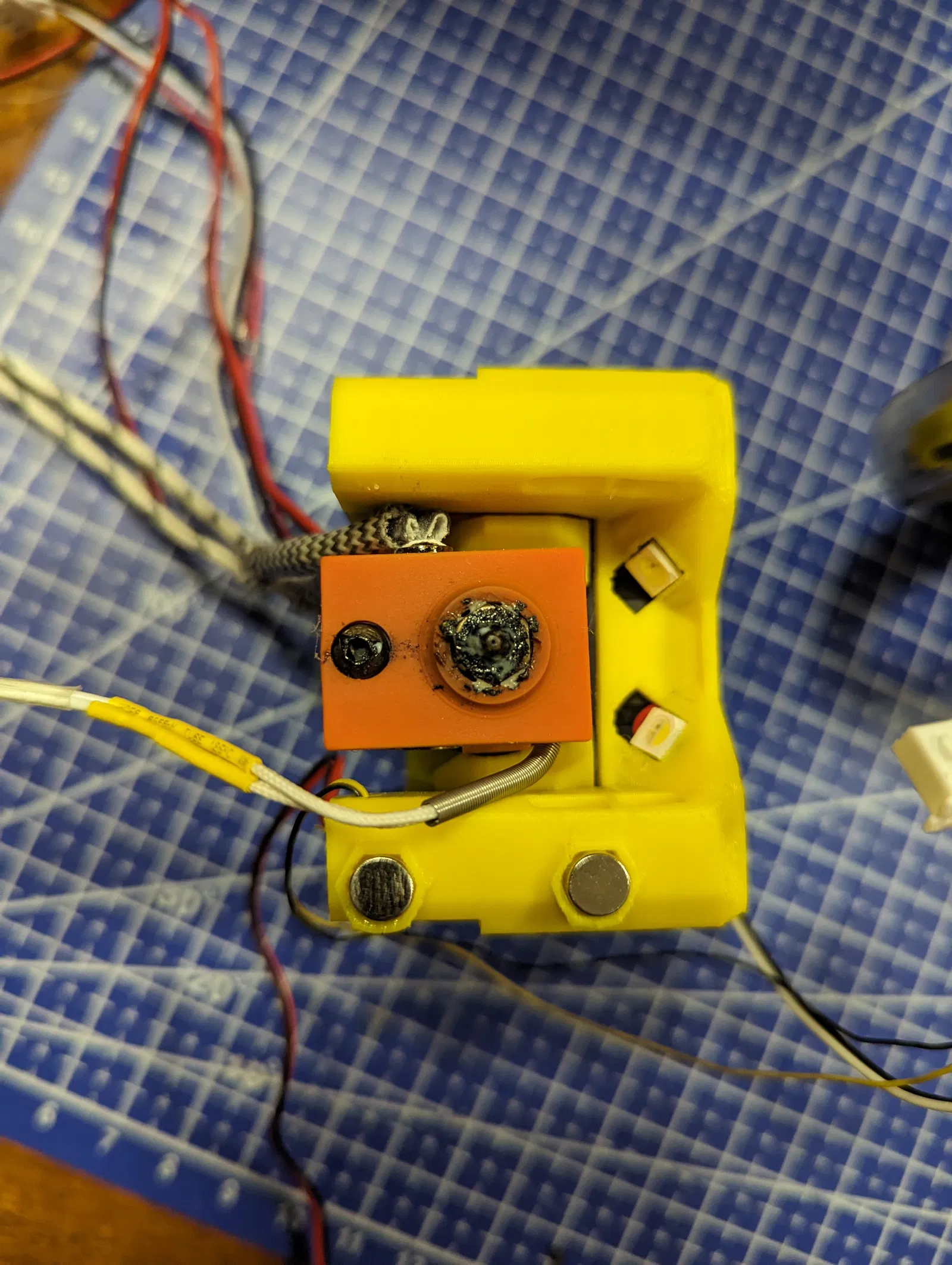

• Hàn dây vào nam châm 6x3mm. Để ngăn mất từ tính, hãy để nam châm nguội đi khi dính vào nam châm 6x3 khác.
• Ấn nam châm vào các khe bằng cách ấn bộ phận đầu in xuống trên một vật cứng.
• Sử dụng đầu hàn dẹt lớn ở khoảng 230°C để đẩy nam châm sâu hơn vào các khe, bạn muốn nam châm nhô ra ~0.5 đến 1 mm. Một lần nữa, hãy để nam châm nguội đi khi dính vào nam châm khác để tránh mất từ tính.
• Đảm bảo đường đi của dây đến nam châm có điện trở rất thấp (dưới 4 ohm).
• Luồn dây ra qua cửa sổ nhỏ bên cạnh.
• Bịt lỗ bằng keo làm kín màu đỏ.

NeoPixels

• Tạo một chuỗi 2 đèn NeoPixel. Bạn không có nhiều không gian để giấu dây cáp thừa, vì vậy hãy làm cho dây giữa các đèn NeoPixel càng ngắn càng tốt, đồng thời vẫn cho phép chúng trượt vào các khe.
• Kiểm tra đèn NeoPixel! Việc tháo quạt tản nhiệt và quạt làm mát bộ phận sẽ khó khăn hơn sau này.

Quạt

• Trước tiên, hãy lắp quạt làm mát bộ phận 3010. Hãy rất cẩn thận chỉ ấn vào các cạnh của quạt, quạt sẽ bị hỏng khi ấn vào giữa quạt (hỏi tôi biết thế nào...)
• Sau đó, tiến hành lắp đặt các quạt thổi.

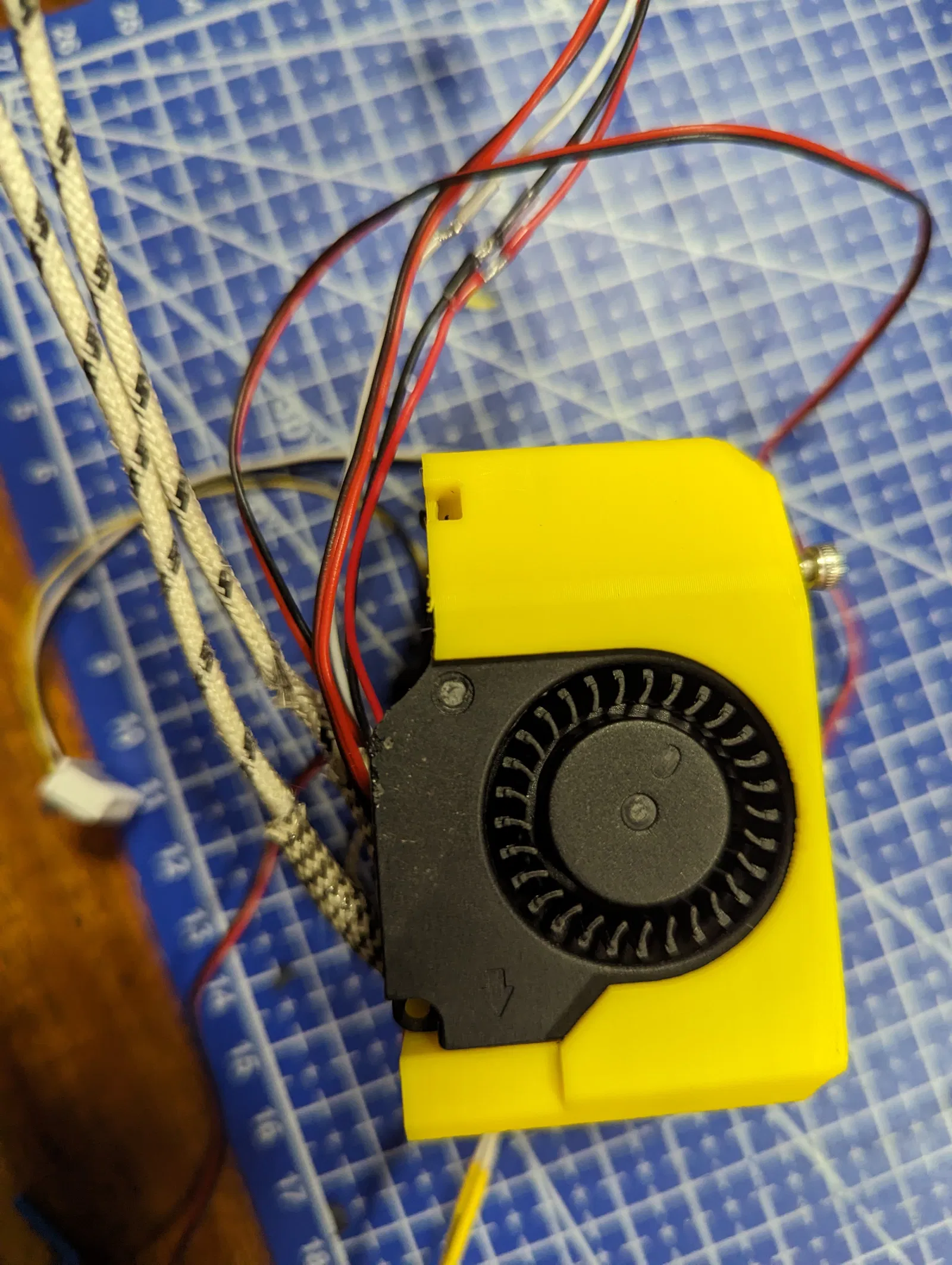

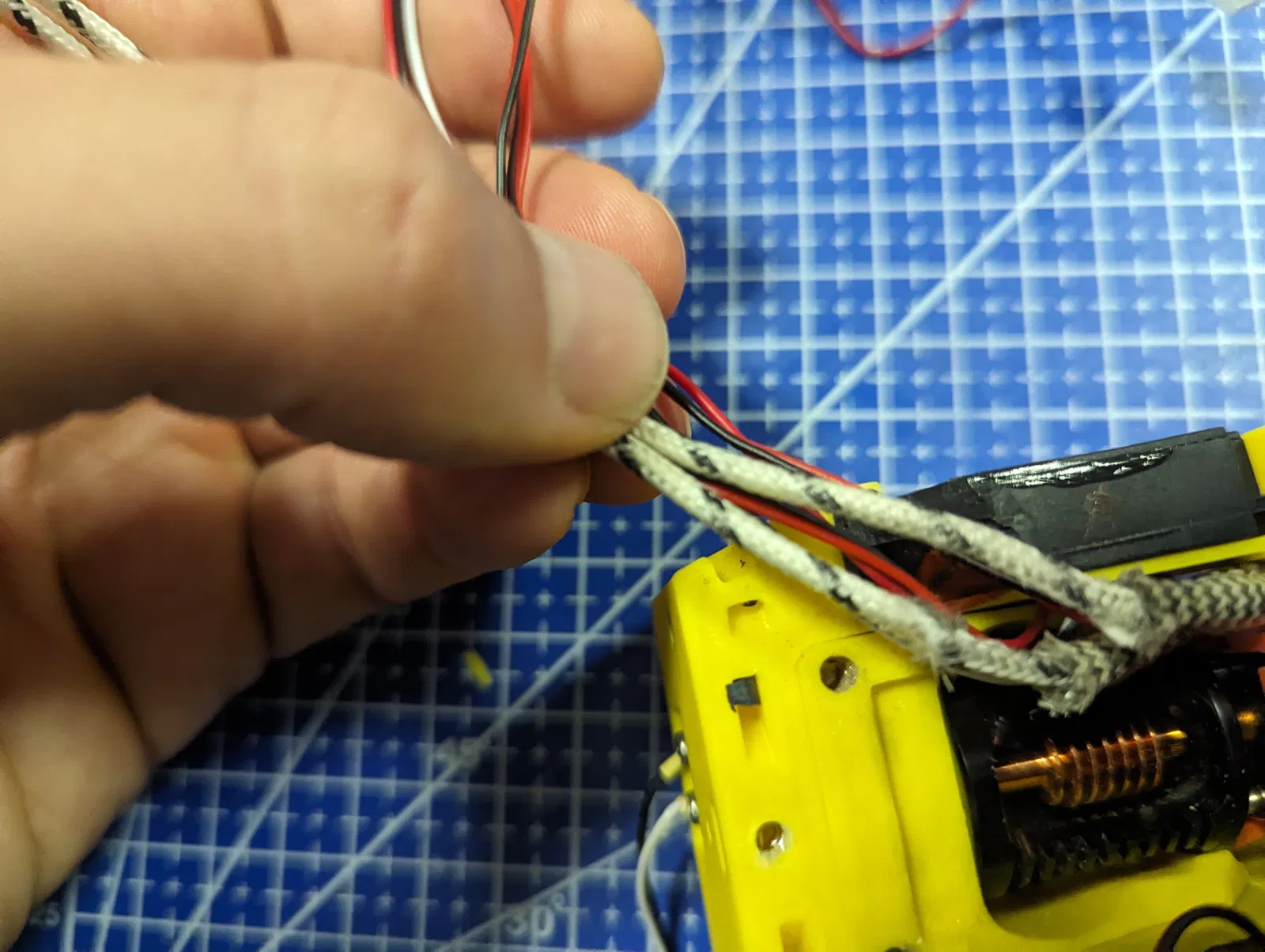

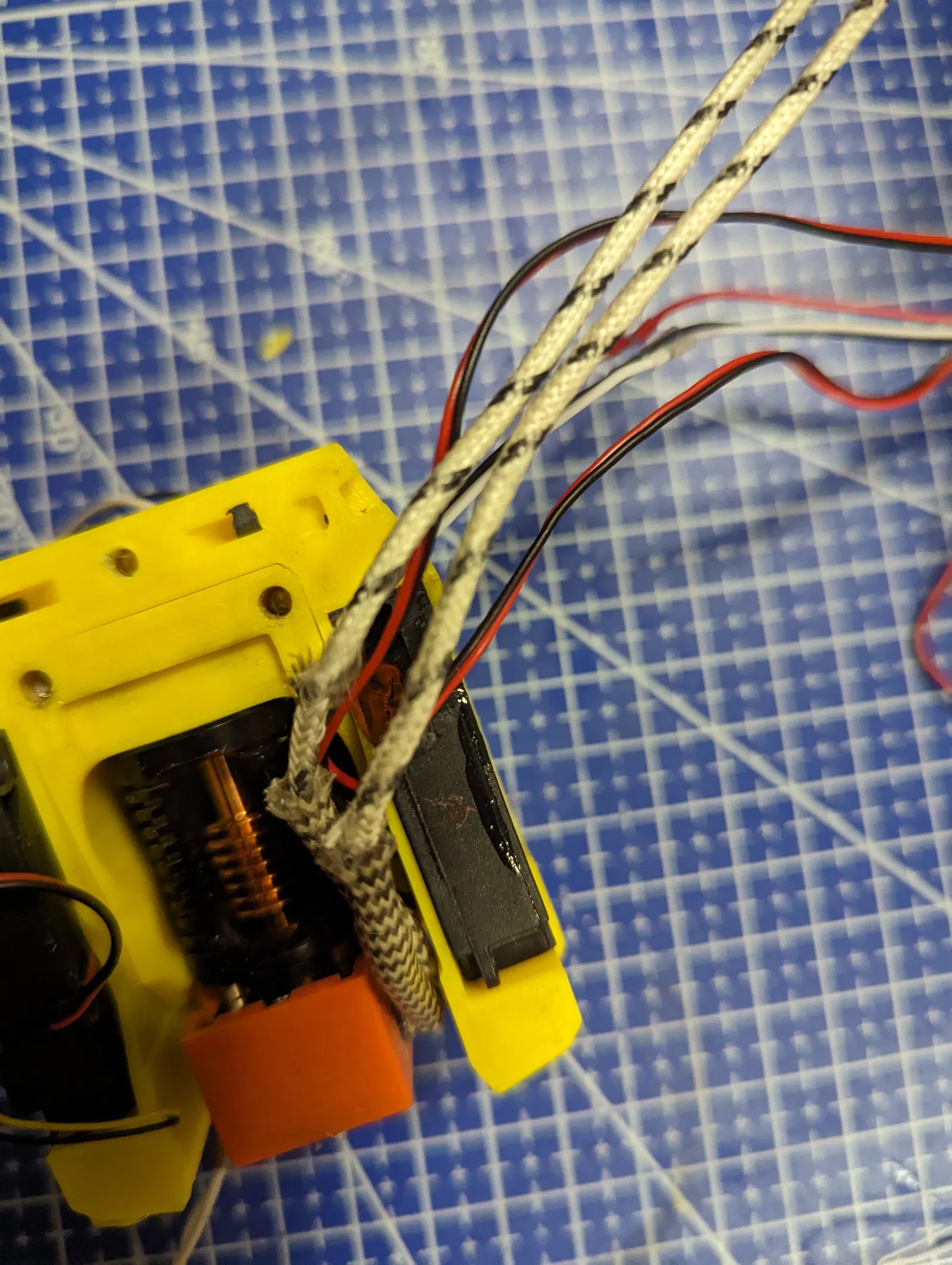

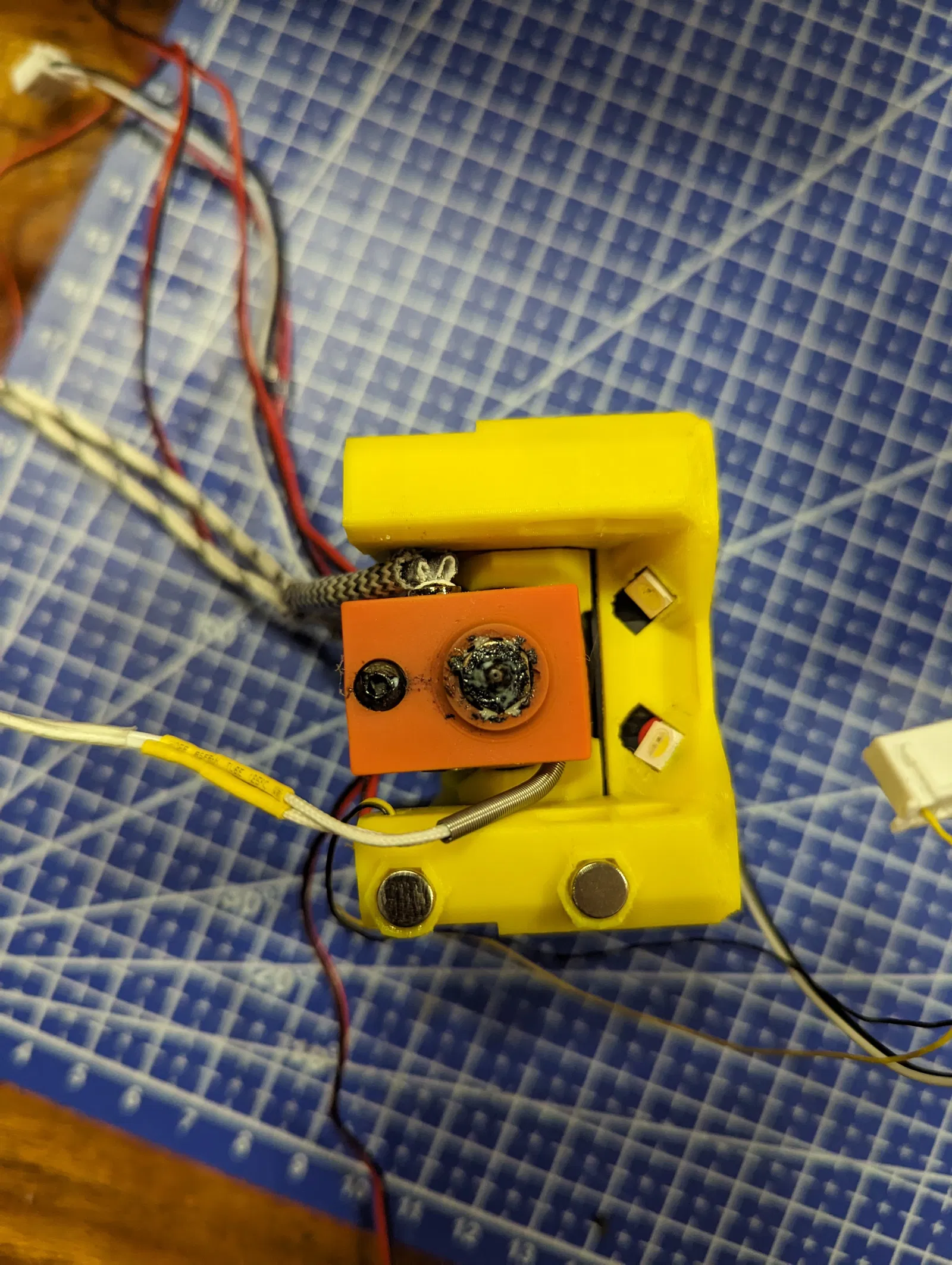

• Dùng dao cắt phần phía trên bên phải của quạt thổi (nhìn từ sau ra trước). Điều này là cần thiết để luồn phần lớn dây cáp. Tôi đã dùng keo siêu dính để giữ quạt lại với nhau vì bạn sẽ tháo chốt đóng quạt. Tôi vô tình cắt vào hộp quạt và đã bịt lỗ bằng keo làm kín màu đỏ. Để biết chi tiết - xem hình bên dưới:

https://github.com/SaltyPaws/CATPAW_toolhead/raw/main/images/PXL_20231225_175242278.jpg?raw=true

https://github.com/SaltyPaws/CATPAW_toolhead/raw/main/images/PXL_20231225_175256608.jpg?raw=true

https://github.com/SaltyPaws/CATPAW_toolhead/raw/main/images/PXL_20231225_175325632.jpg?raw=true

Bộ phận đầu in Cartridge

• Đảm bảo các dây làm nóng được lắp hướng về phía quạt bên phải có không gian để luồn dây.
• Dây của bộ điều nhiệt, đầu dò và quạt sẽ vừa ở phía bên kia (quạt bên trái).
• Tạm thời chưa lắp dây rút, chúng nên được lắp sau khi bộ phận đầu in được lắp vào bộ phận giữ.

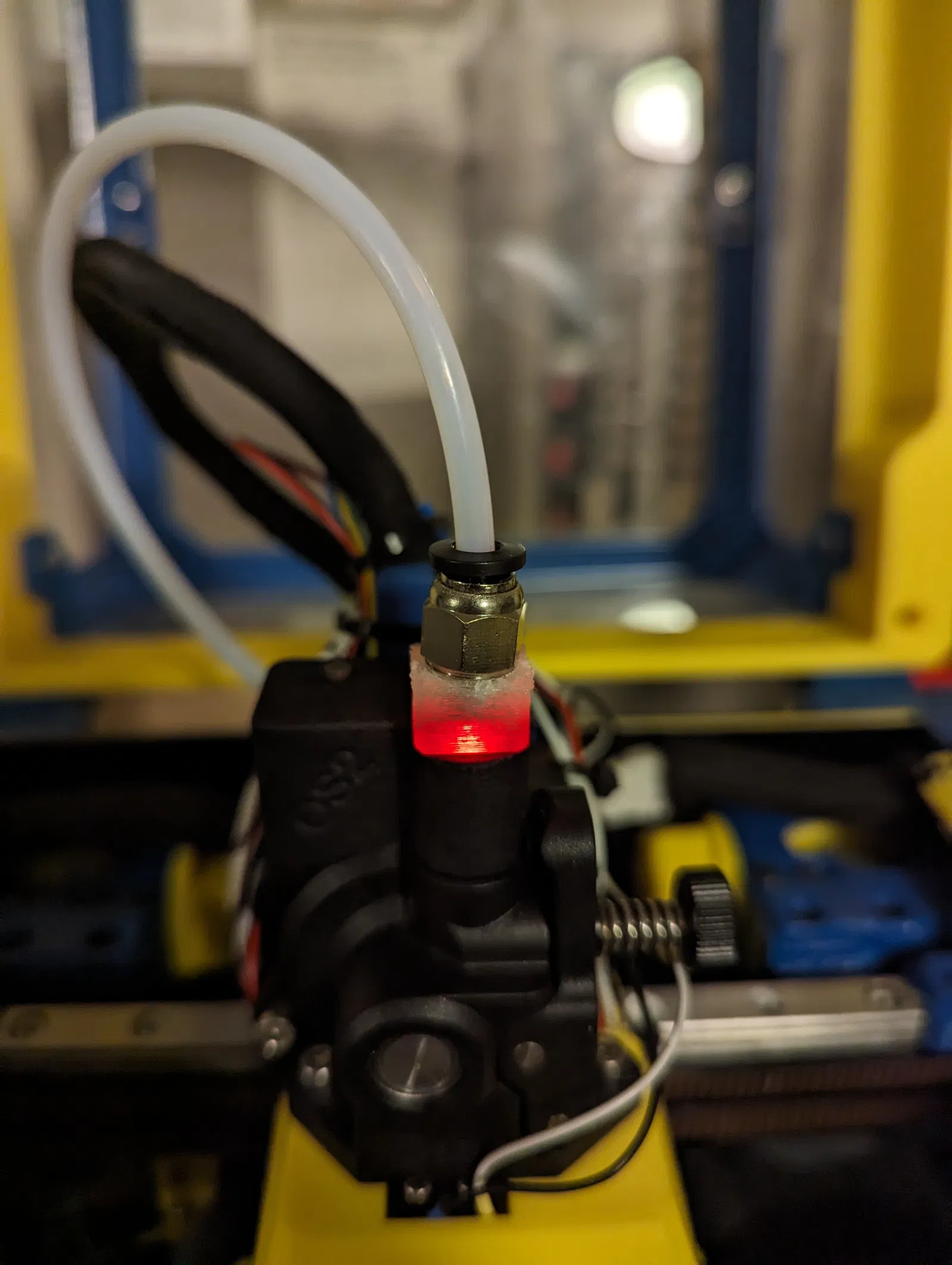

Cảm biến dây tóc

• Hàn dây vào cảm biến dây tóc (2 chân ngoài cùng). Bạn có thể muốn cắt ngắn các chân để dễ lắp hơn.
• Cắt bớt đòn bẩy, để đòn bẩy không vượt quá thân công tắc siêu nhỏ
• Lắp công tắc siêu nhỏ và bi
• Kiểm tra cảm biến

Lắp bộ phận đầu in

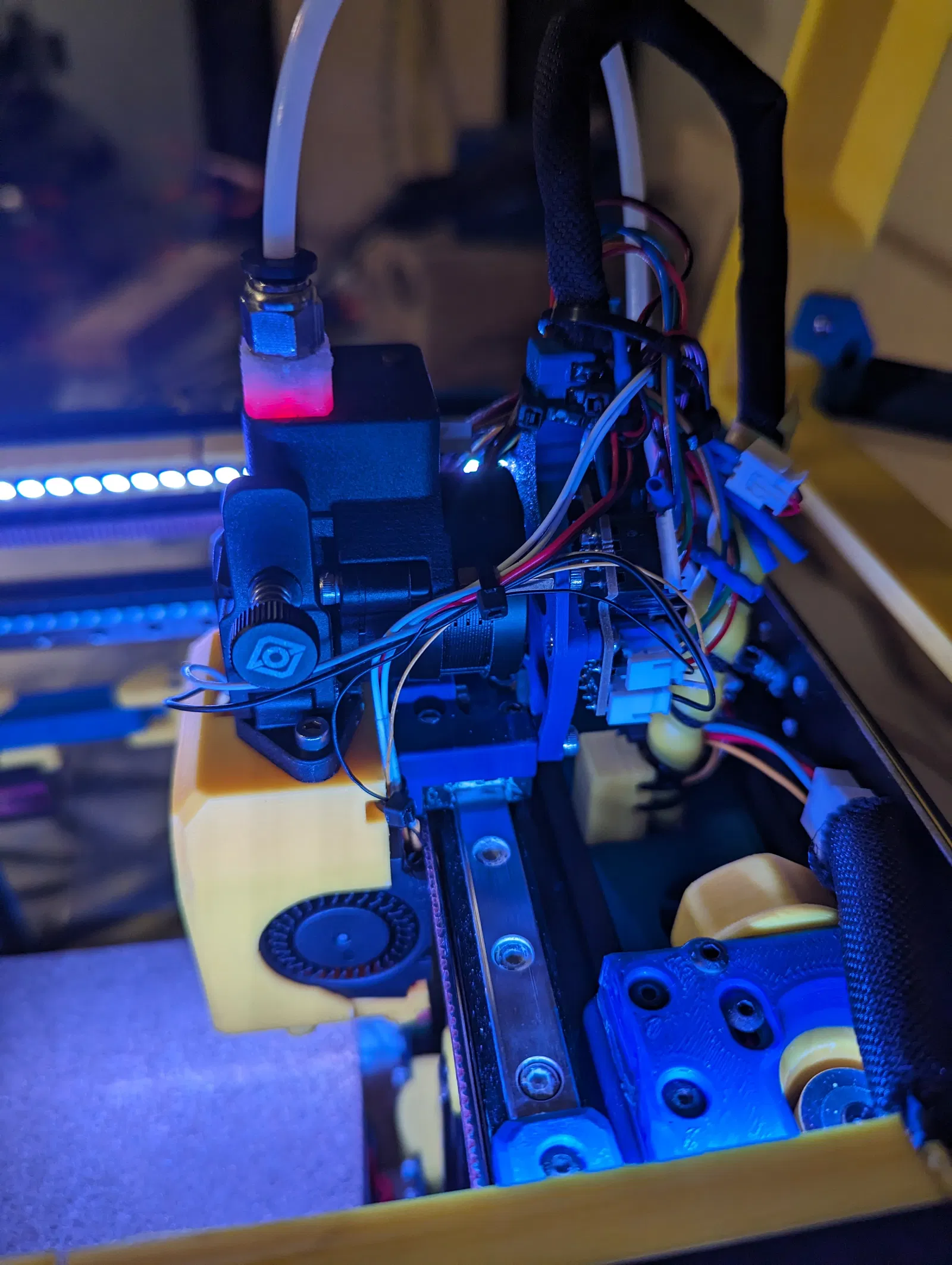

• Cẩn thận lắp bộ phận đầu in, đảm bảo dây không bị kẹp và dây đai không cọ vào khung máy. Phần lớn dây cáp sẽ đi vào khe được khoét ở quạt bên phải, phía bên kia sẽ có đủ không gian cho dây đầu dò và quạt.

Đầu dò tối thiểu

• Xem hướng dẫn lắp đặt trong kho lưu trữ gốc: https://github.com/chestwood96/SlideSwipe
