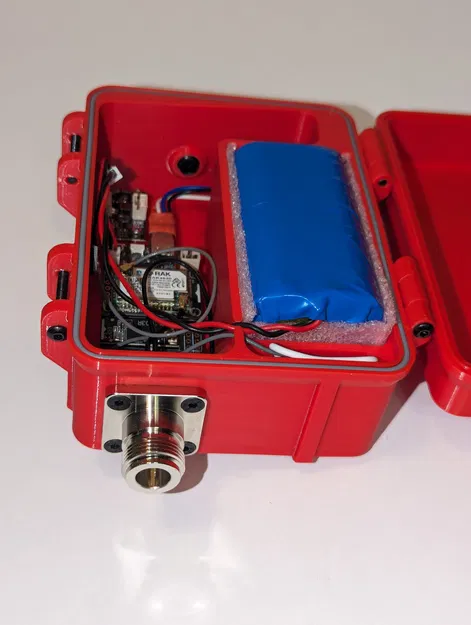

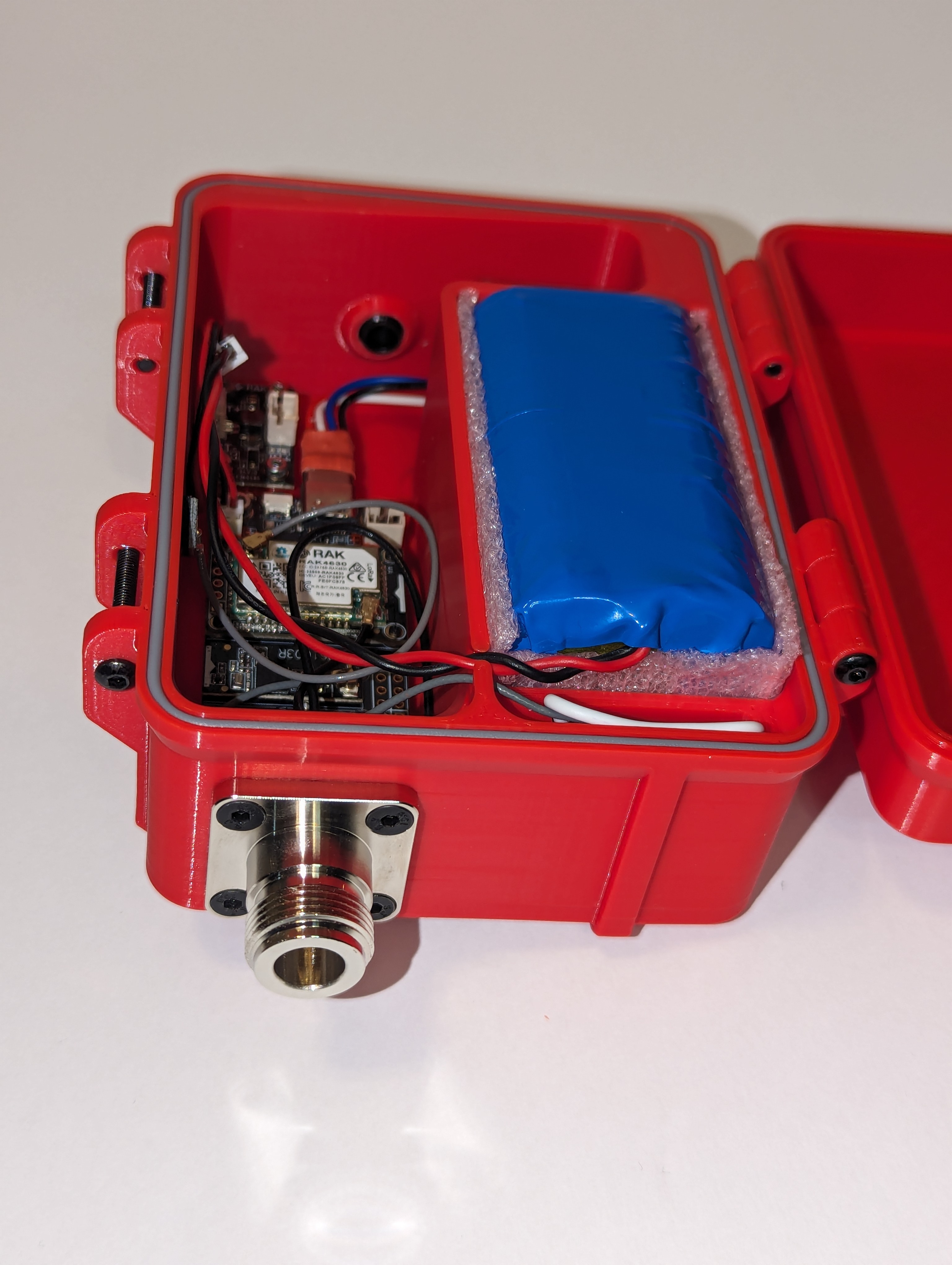

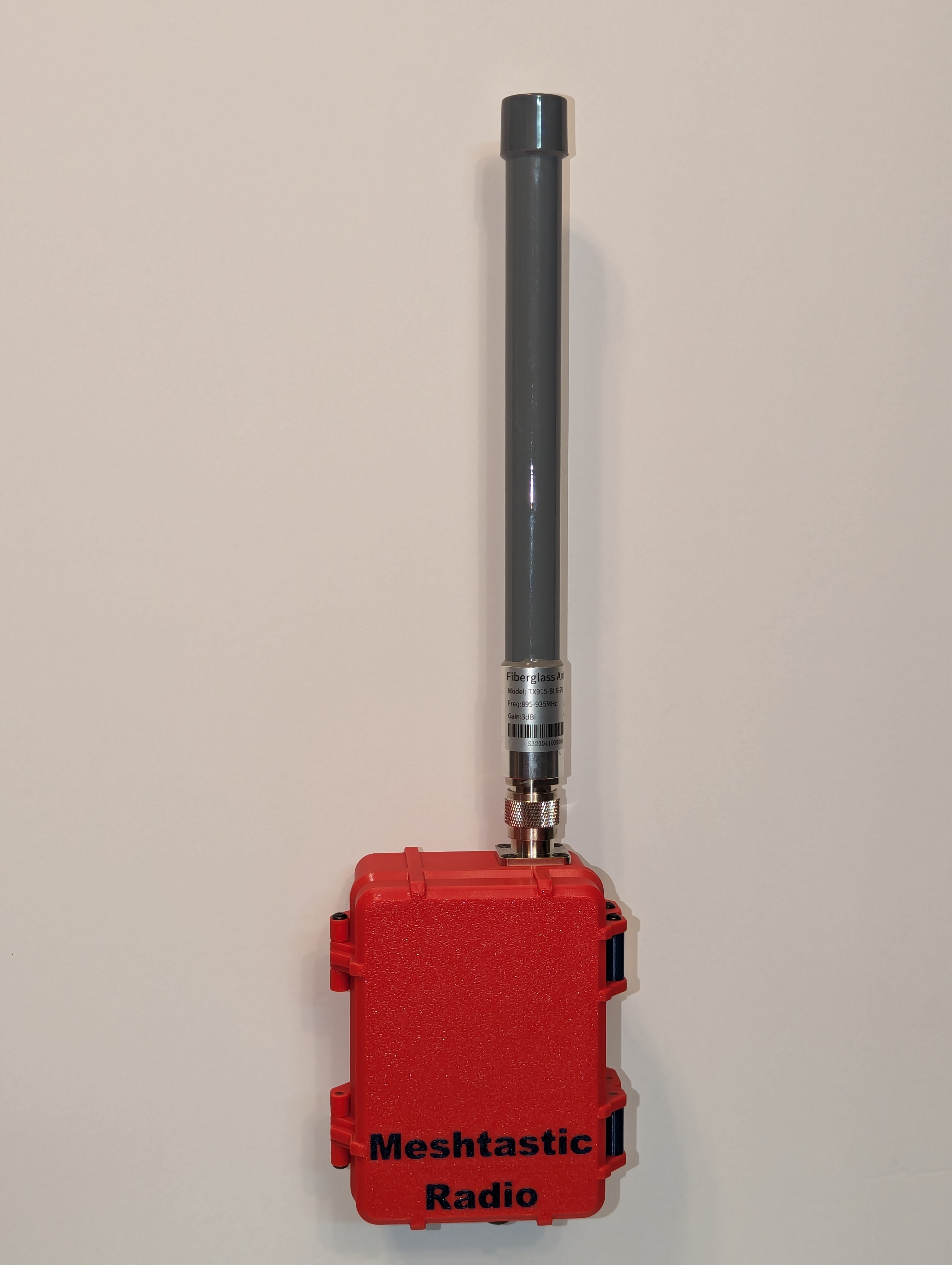

Vỏ chống chịu thời tiết cho Meshtastic RAK19007/RAK19003 + GPS + 4x pin 18650

Cái này là để làm node cố định nha, không phải để cầm tay di chuyển đâu. Nó có:

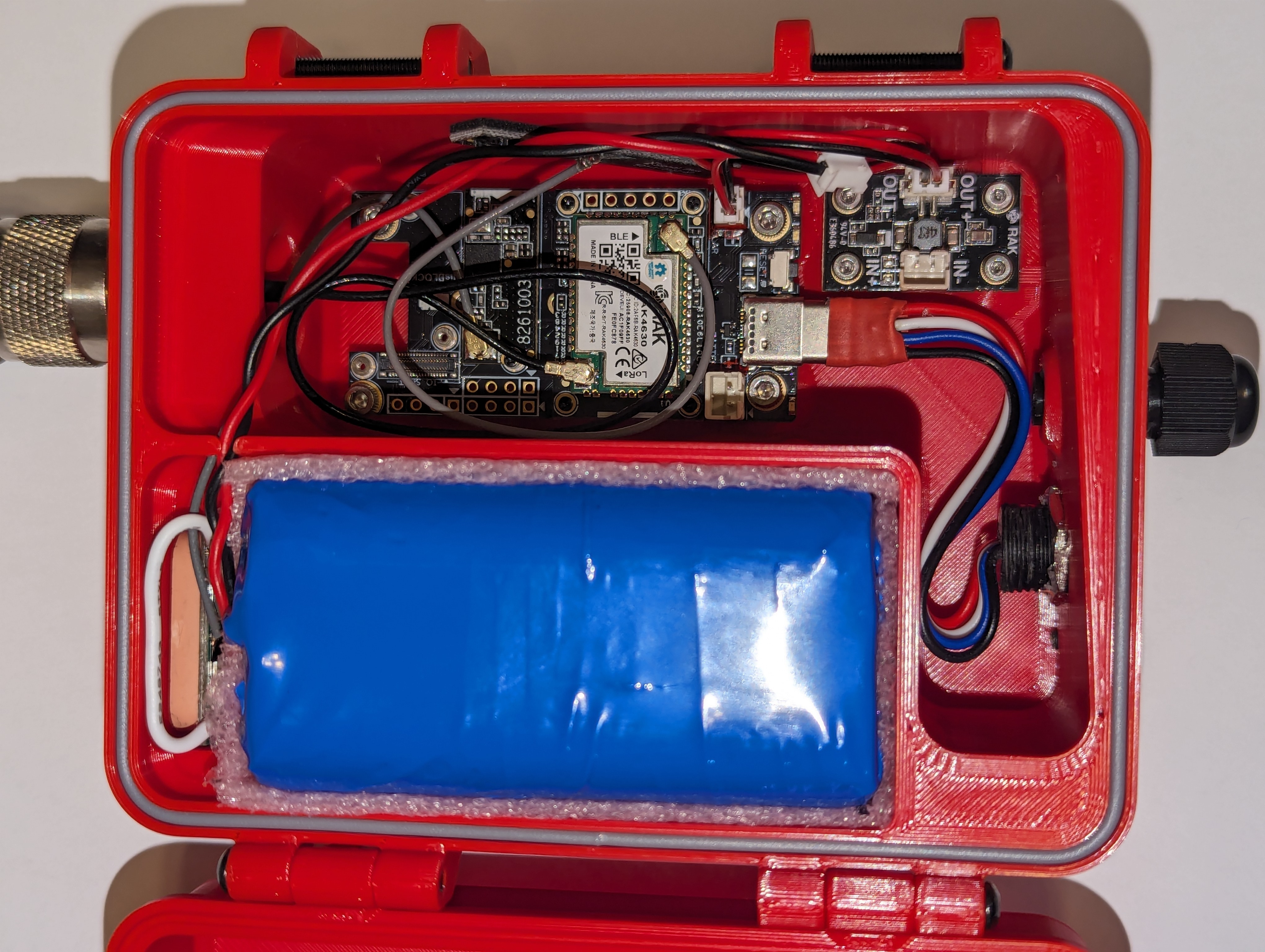

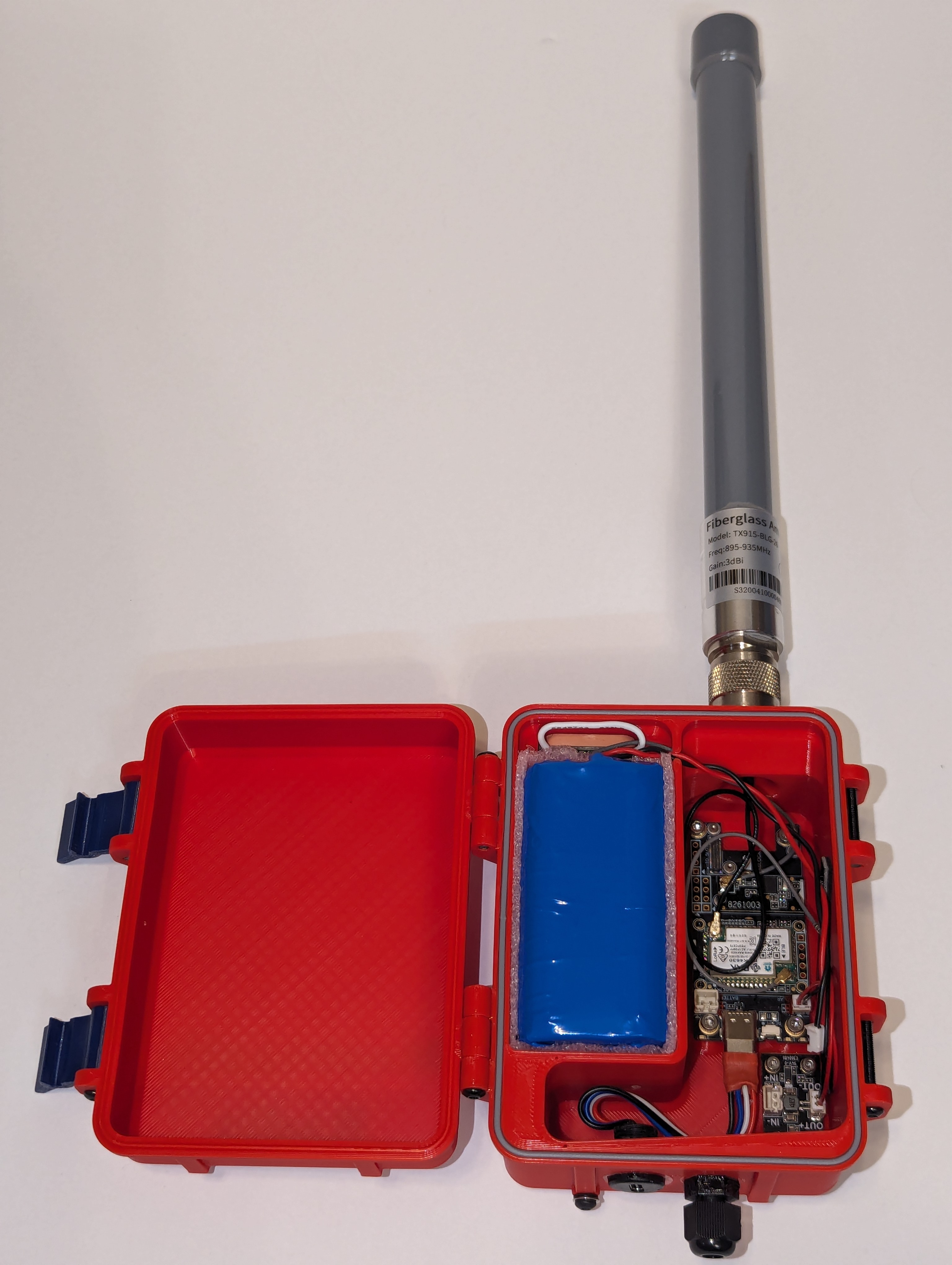

• Ngăn chứa tới 4 viên pin lithium-ion 18650 (dài đủ để xài pin có mạch bảo vệ)
• Lỗ M2.5 để gắn bo mạch RAK19007 hoặc RAK19003
• Lỗ M2 để gắn module nguồn xanh RAK19004 (để sạc bằng năng lượng mặt trời)
• Lỗ gắn anten N-type cho anten chính
• Ngăn gắn anten GPS bằng gốm 28mm dạng ép

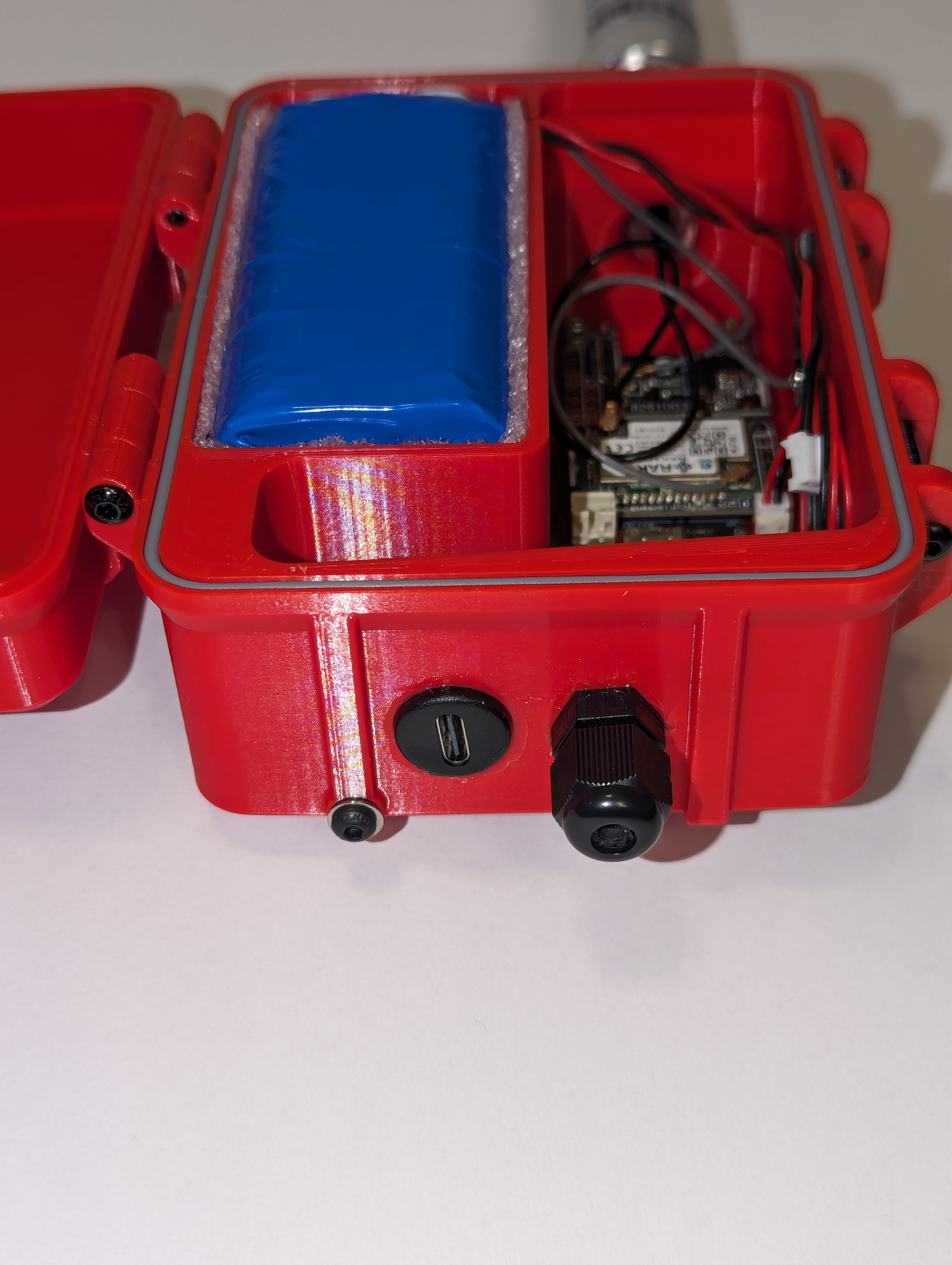

• Đầu nối USB-C chống nước

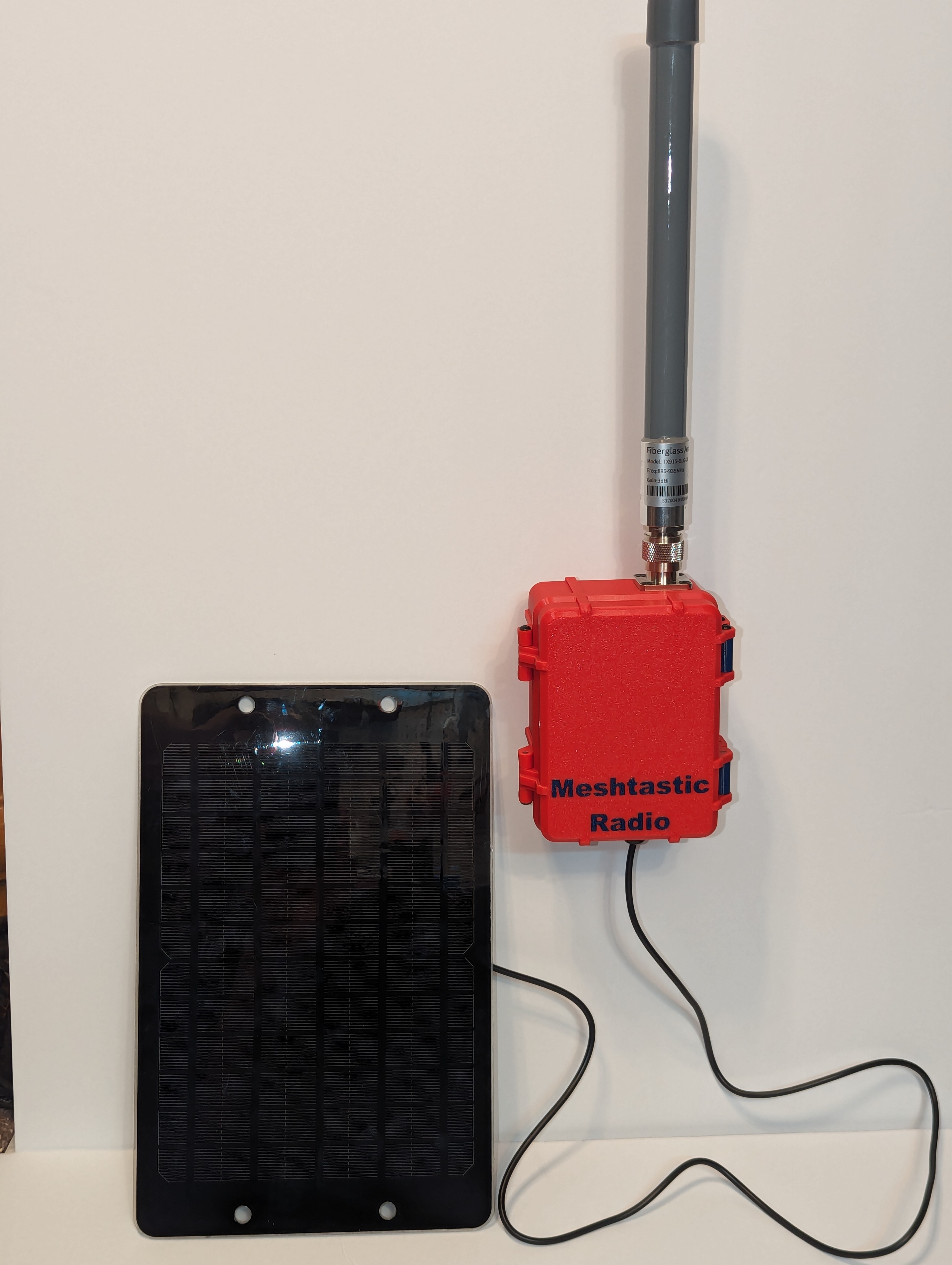

• Lỗ ren để gắn đầu nối cáp M8 cho dây sạc năng lượng mặt trời
• Lỗ thoát nước tùy chọn
• Ba cách gắn:

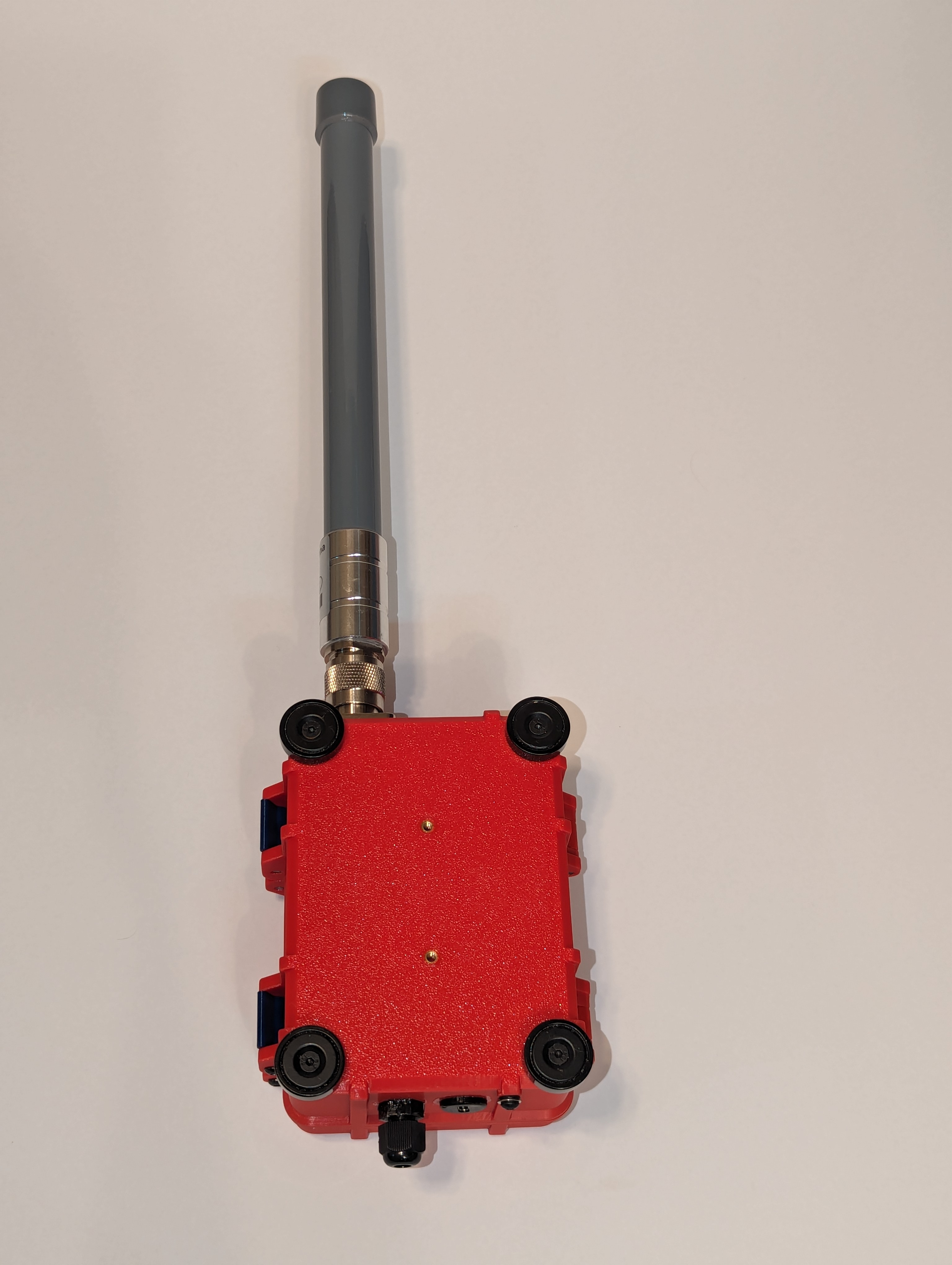

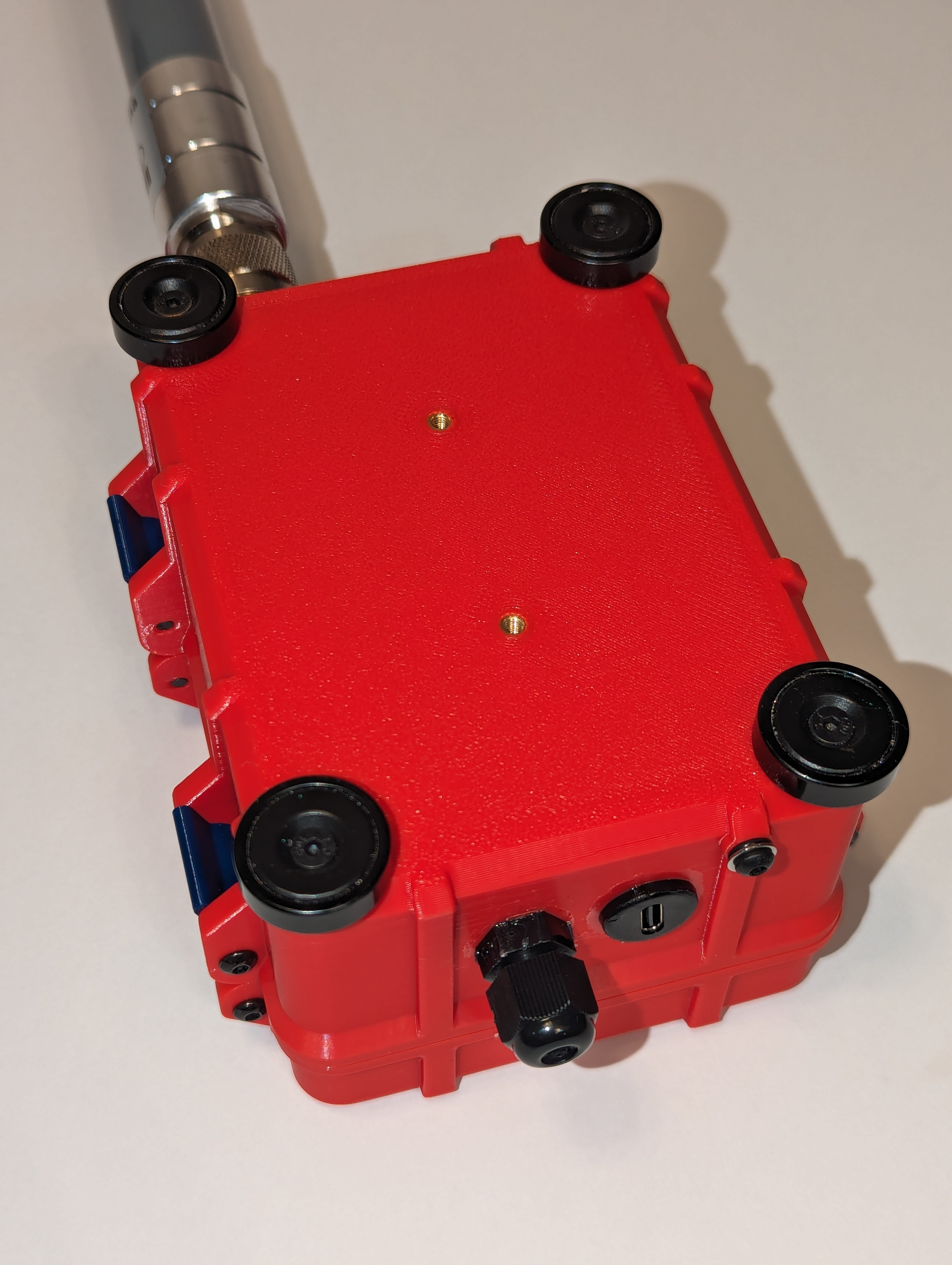

  • Lỗ ren để gắn nam châm

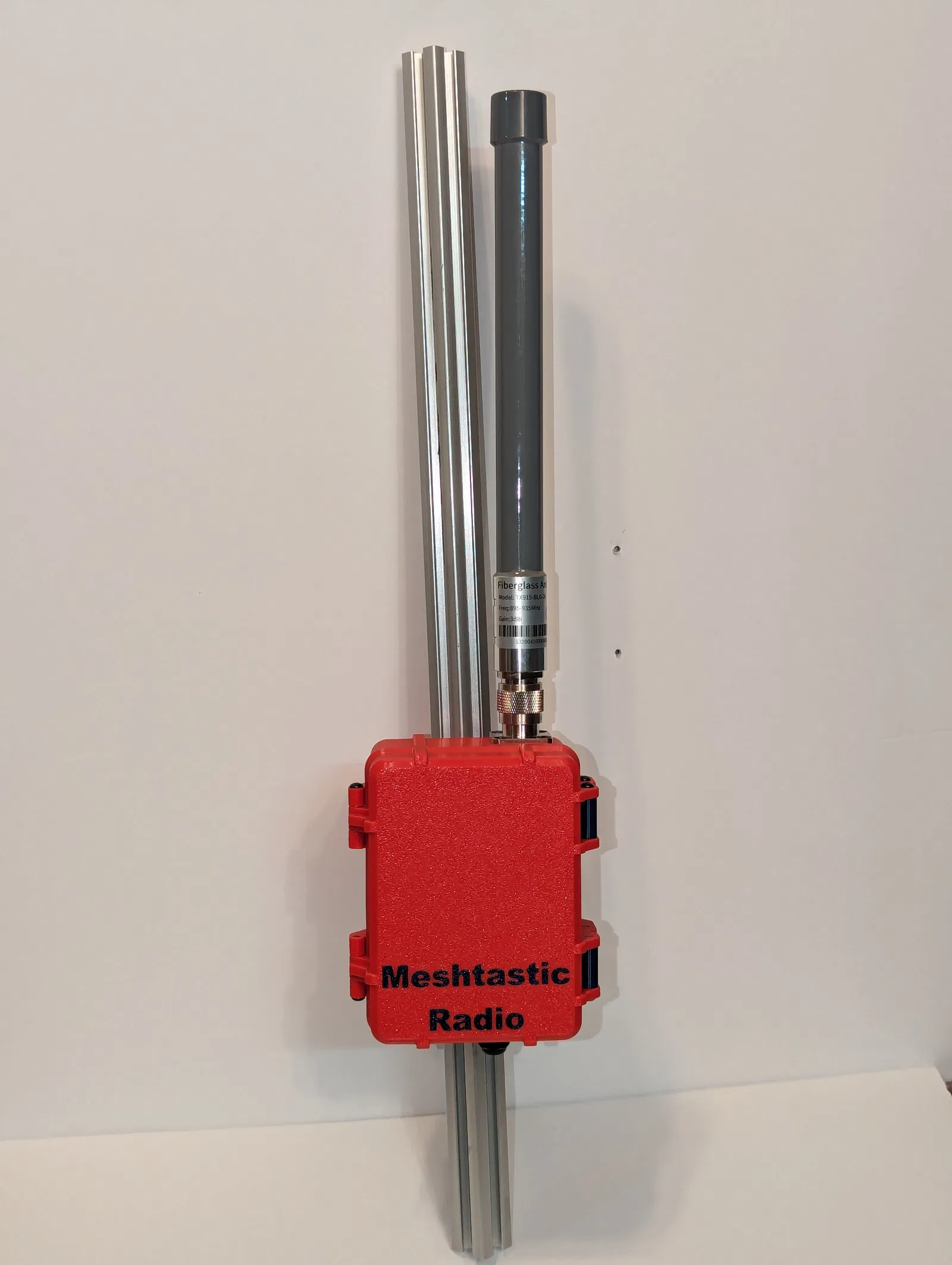

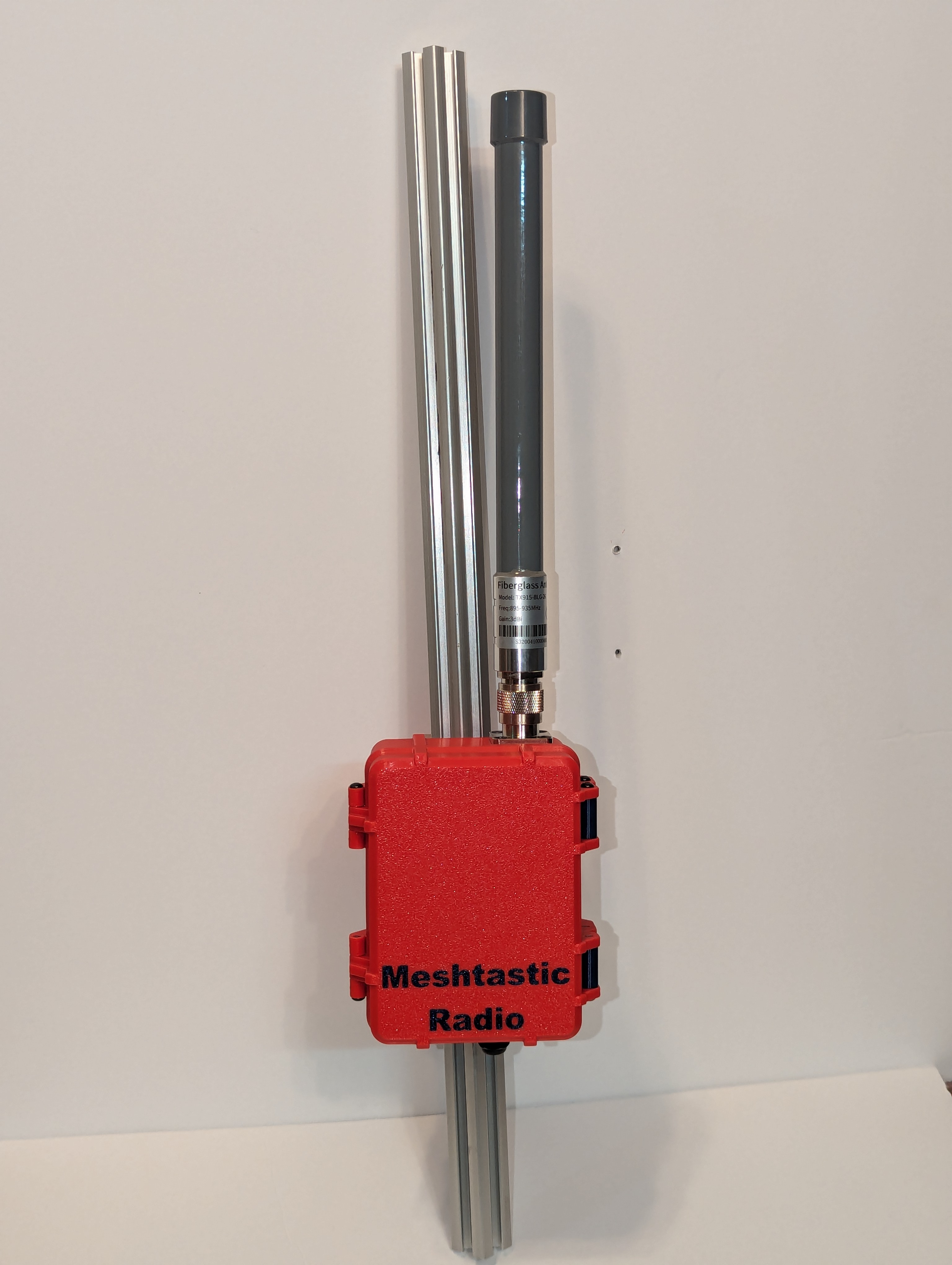

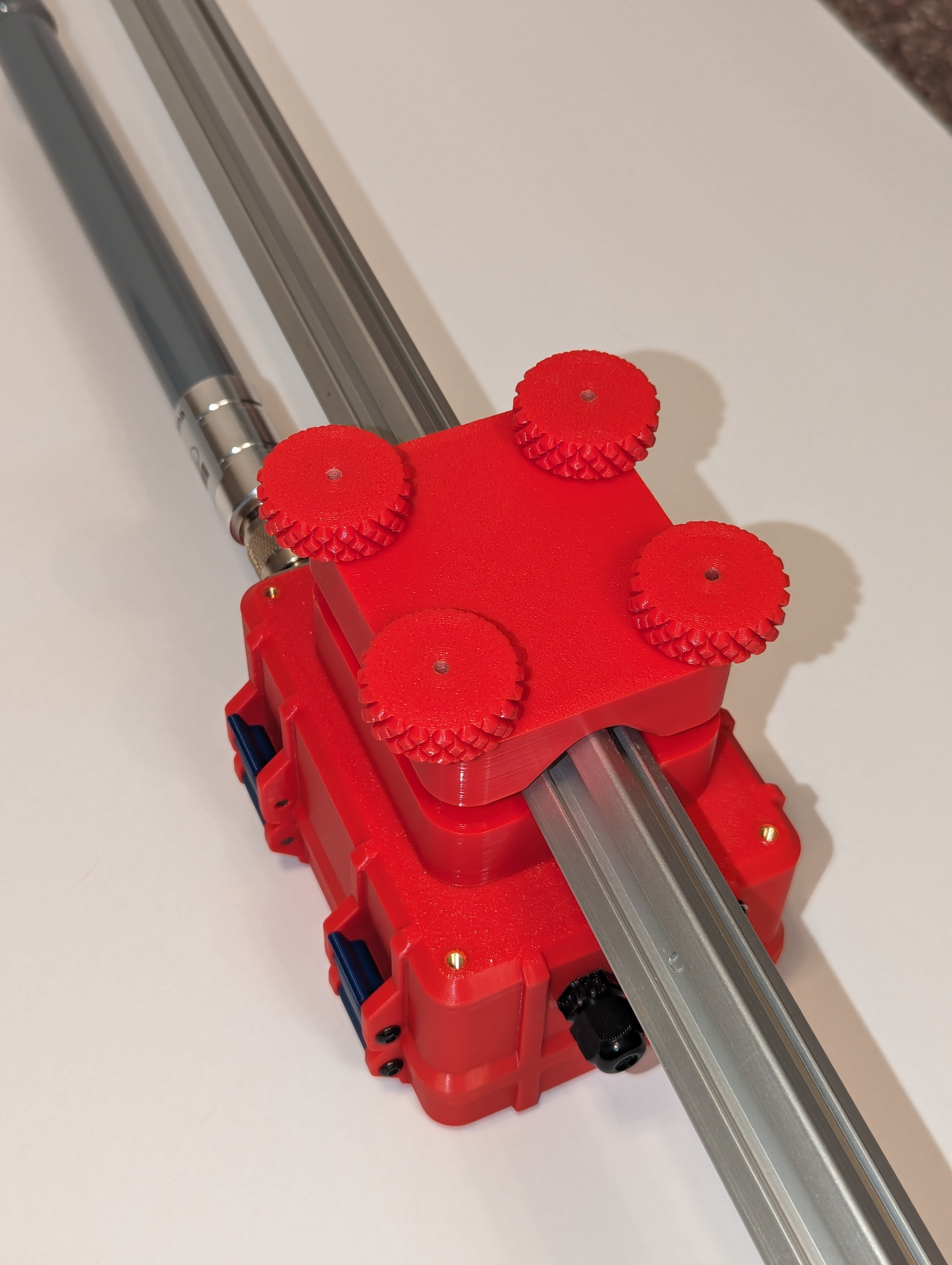

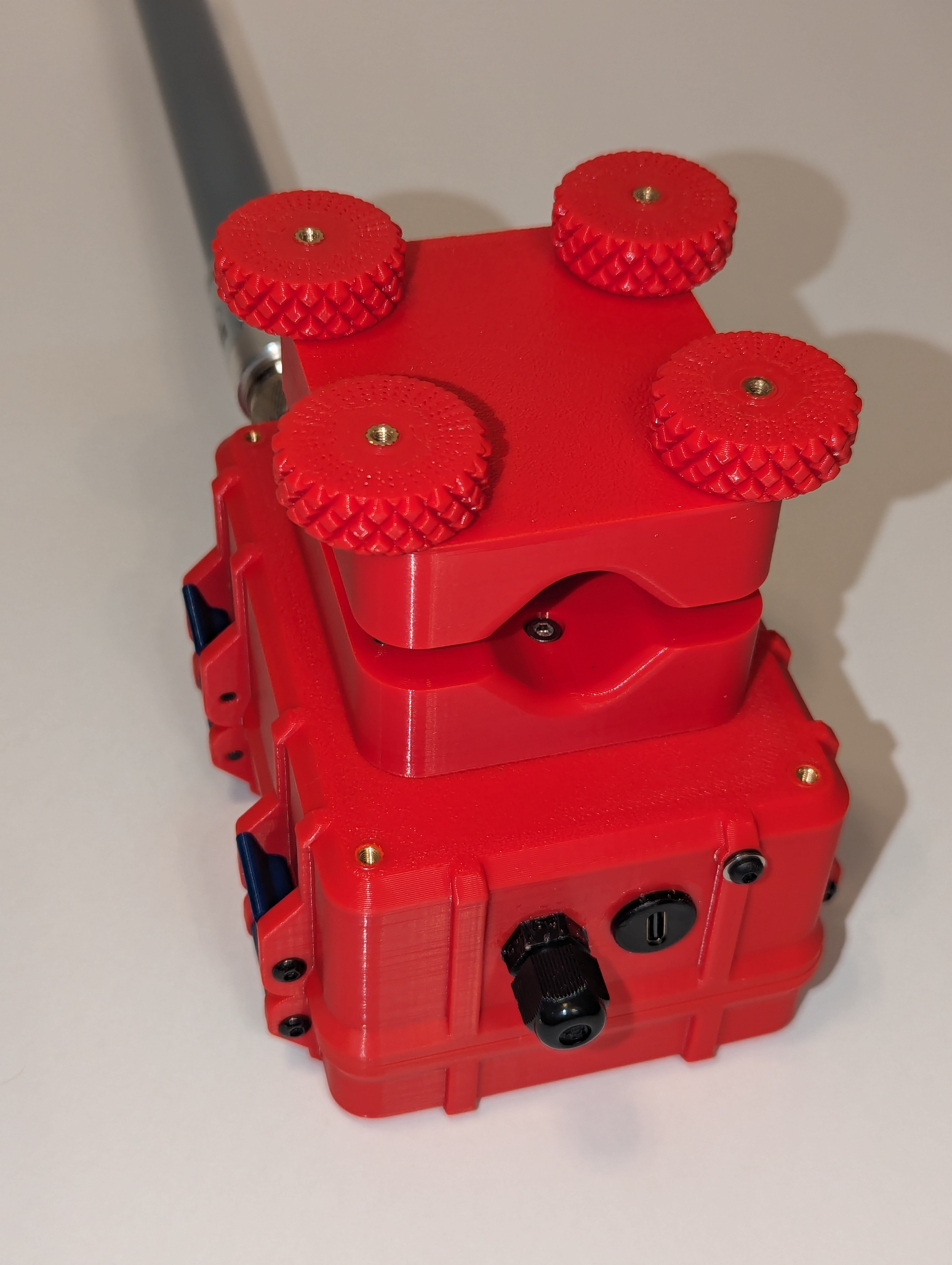

  • Cơ chế gắn trụ phức tạp và hơi khó xài

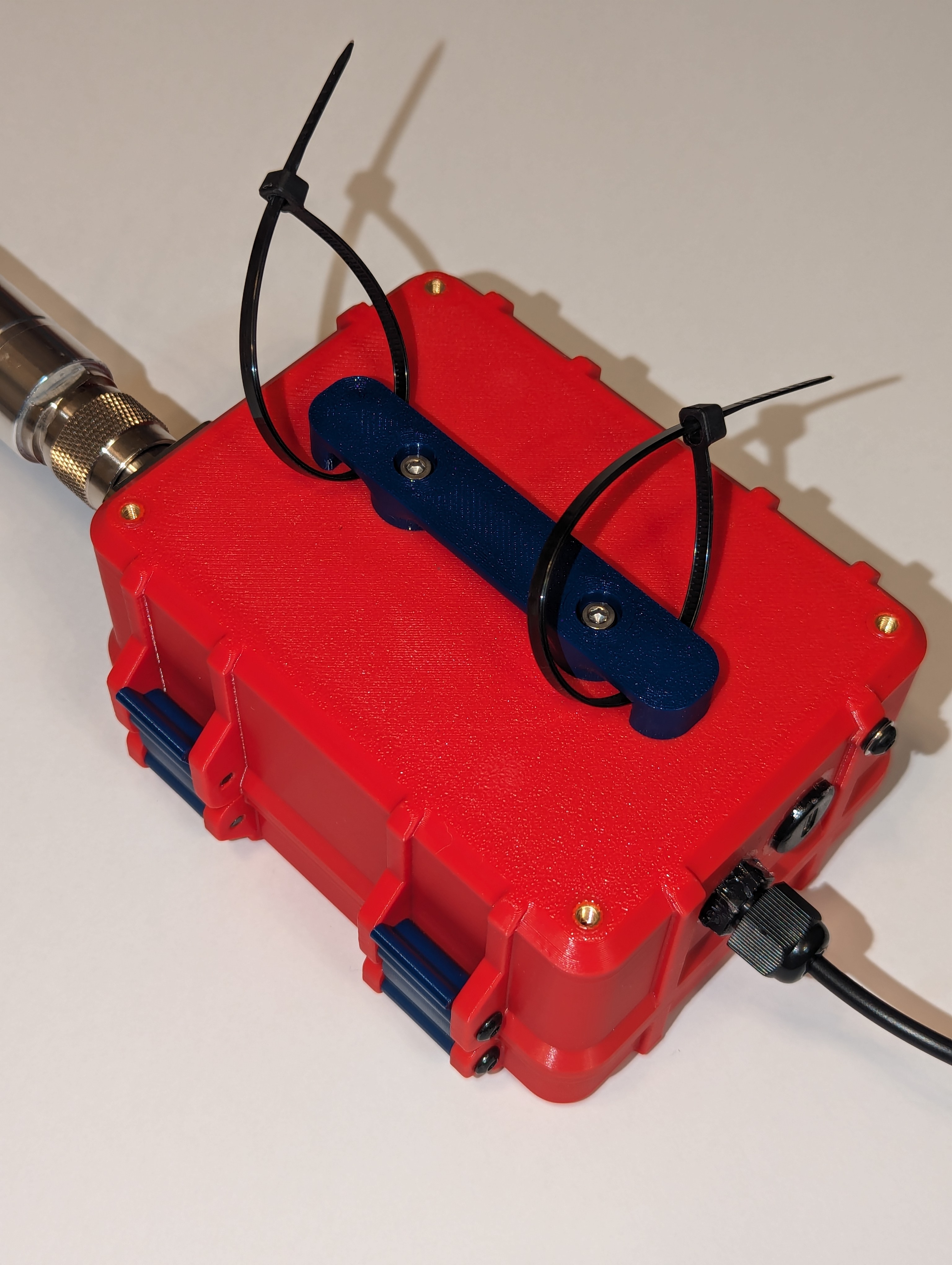

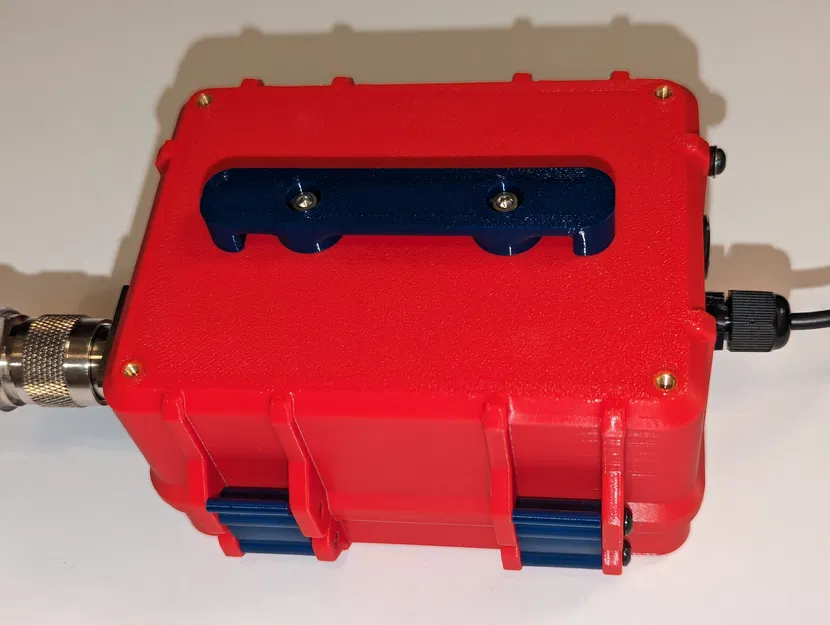

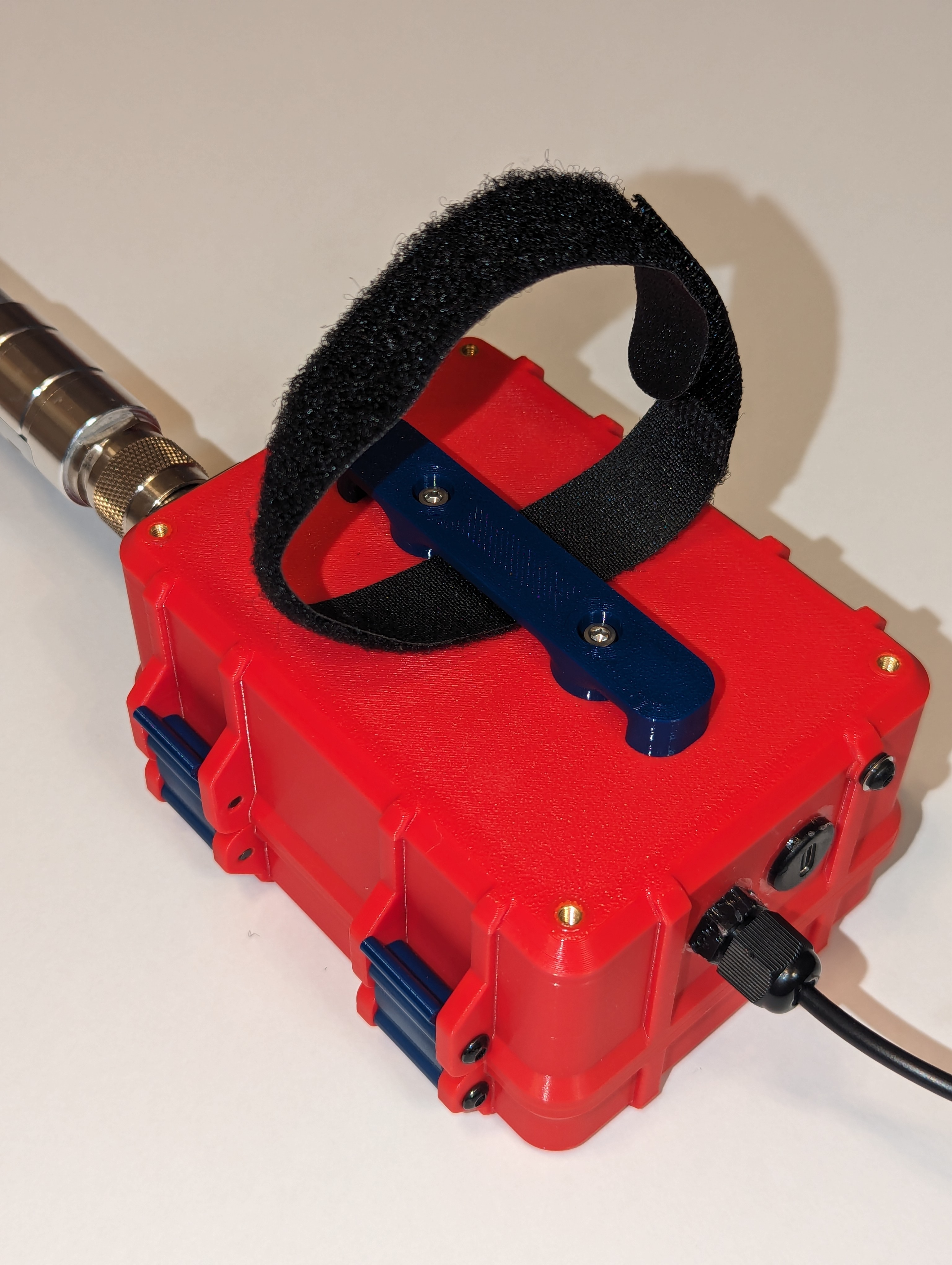

  • Cơ chế đơn giản, xài ngon để dùng dây rút hoặc dây đai khác

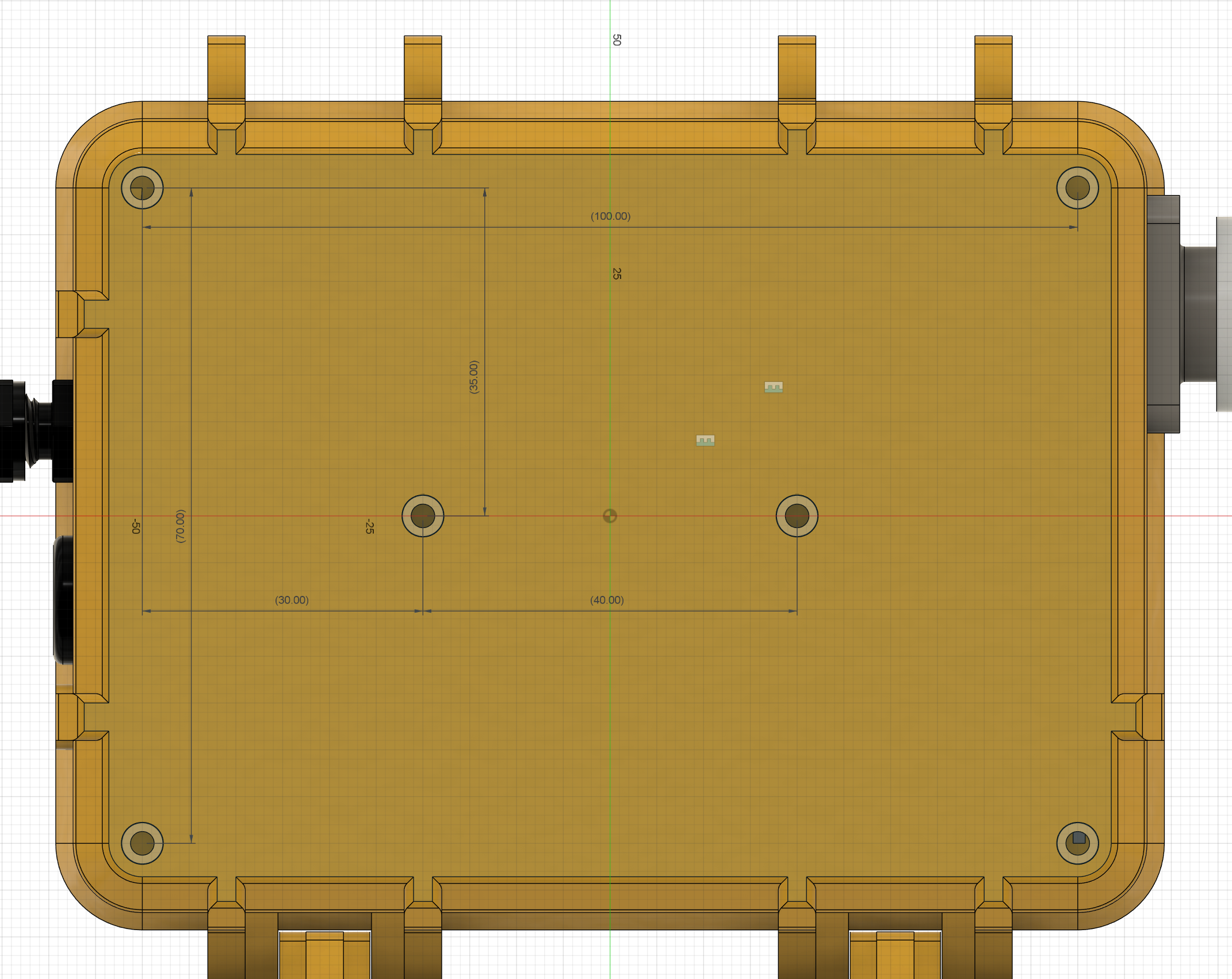

Hệ thống gắn ở mặt sau của vỏ gồm bốn lỗ cách nhau 100mmx70mm hình vuông và hai lỗ ở giữa cách nhau 40mm (xem hình). Mấy cái lỗ này không đục xuyên qua vỏ nha, nên nước không có bị lọt vô được. Chúng có kích thước vừa cho ốc cài nhiệt M3x4.6x6mm.

Danh sách linh kiện:

• Bo mạch RAK19007 hoặc RAK19003 với module lõi RAK4631 hoặc RAK113100
• 4 con ốc M2.5x6mm (đi kèm với bo mạch RAK)
• Module nguồn xanh RAK19004 (nếu muốn sạc bằng pin mặt trời với tấm panel không điều chỉnh)
• 4 con ốc M2x6mm
• 1-4 viên pin 18650 trong 1 pack
• 10 cái ốc cài nhiệt M3x4.6x6mm
• 6 con ốc M3x25mm
• Cáp N-type sang UFL và đế anten
• Đầu cắm USB-C chống nước và đầu nối USB-C (hàn chung với nhau)
• Đầu nối cáp M8
• Anten LoRa N-type
• 4 con ốc đầu chìm M3x6mm
• Module GPS RAK12500
• Anten GPS 28x28mm
• Chắc còn thiếu cái gì đó nữa mà tui quên mất

Lưu ý là cái vỏ này nó chỉ chống chịu thời tiết thôi nha, không có chống nước hoàn toàn đâu, kể cả có ron TPU. Tui có xịt nước thẳng vô vòi sen cả tiếng đồng hồ mà bên trong vẫn khô ráo, nên mưa gió chắc không xi nhê gì đâu. Tuy nhiên, lúc tui ngâm nó qua đêm dưới nước (dĩ nhiên là không có linh kiện bên trong), thì nước vô gần nửa vỏ, có nghĩa là có một chỗ bị lọt nước nhỏ xíu. Ở đáy vỏ có một lỗ nhỏ, bạn có thể để trống để làm lỗ thoát nước phòng trường hợp nước có vô, hoặc bạn có thể bịt nó lại bằng ốc M3.
