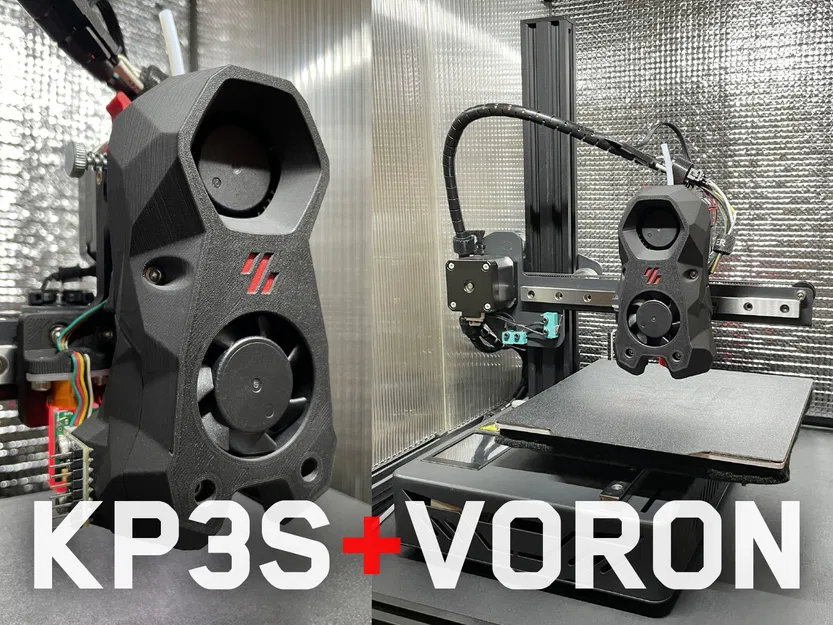

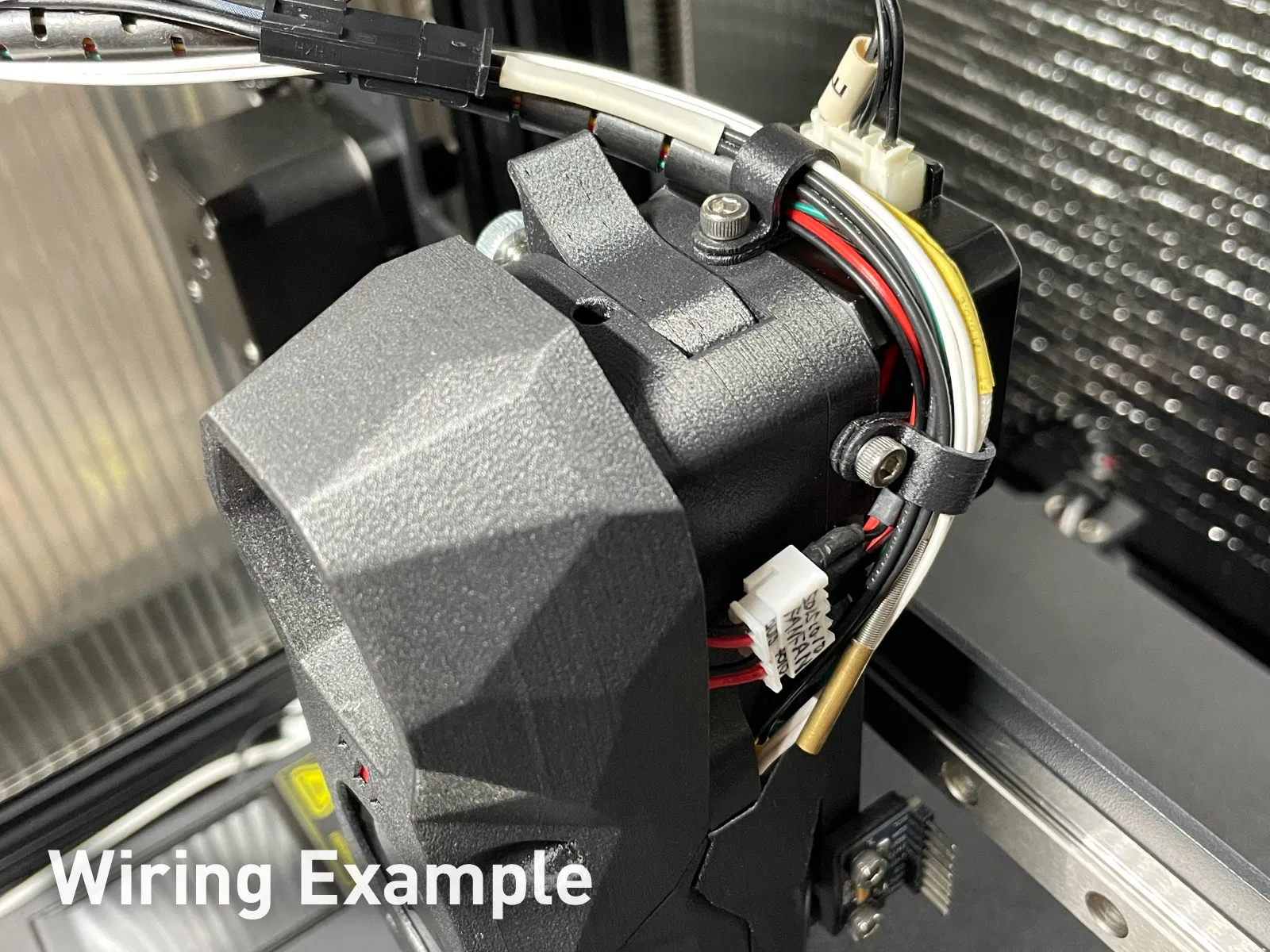

KP3S X-Carriage cho StealthBurner/AfterBurner

X-Carriage cho phép bạn sử dụng cụm đầu in (toolhead) của Voron, StealthBurner/AfterBurner, trên máy Kingroon KP3S.

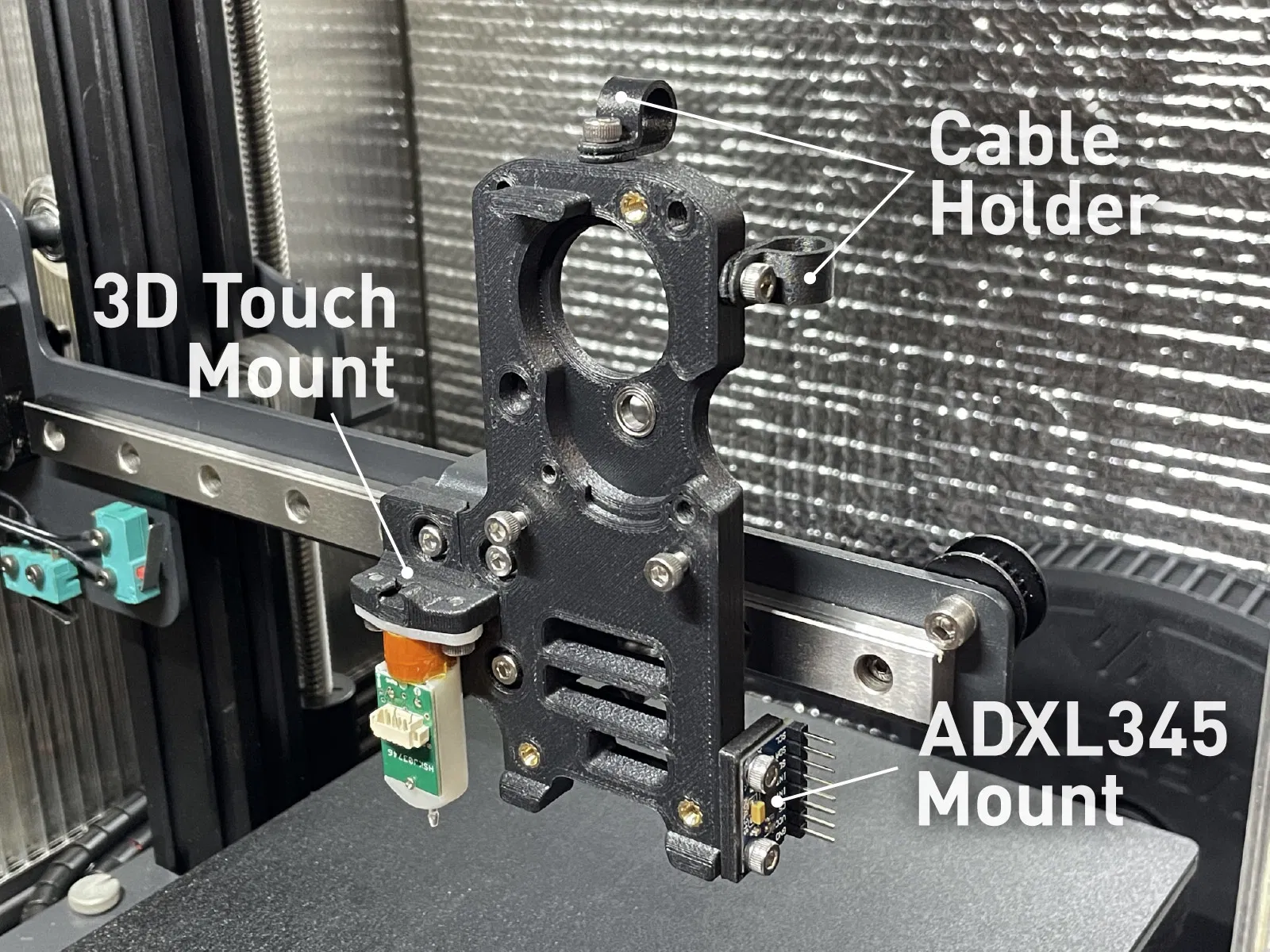

• Tích hợp sẵn ngàm gắn 3D Touch/BLTouch
• Tích hợp sẵn ngàm gắn cảm biến gia tốc ADXL345
• Không cần support khi in
• Có file STEP để chỉnh sửa tùy ý

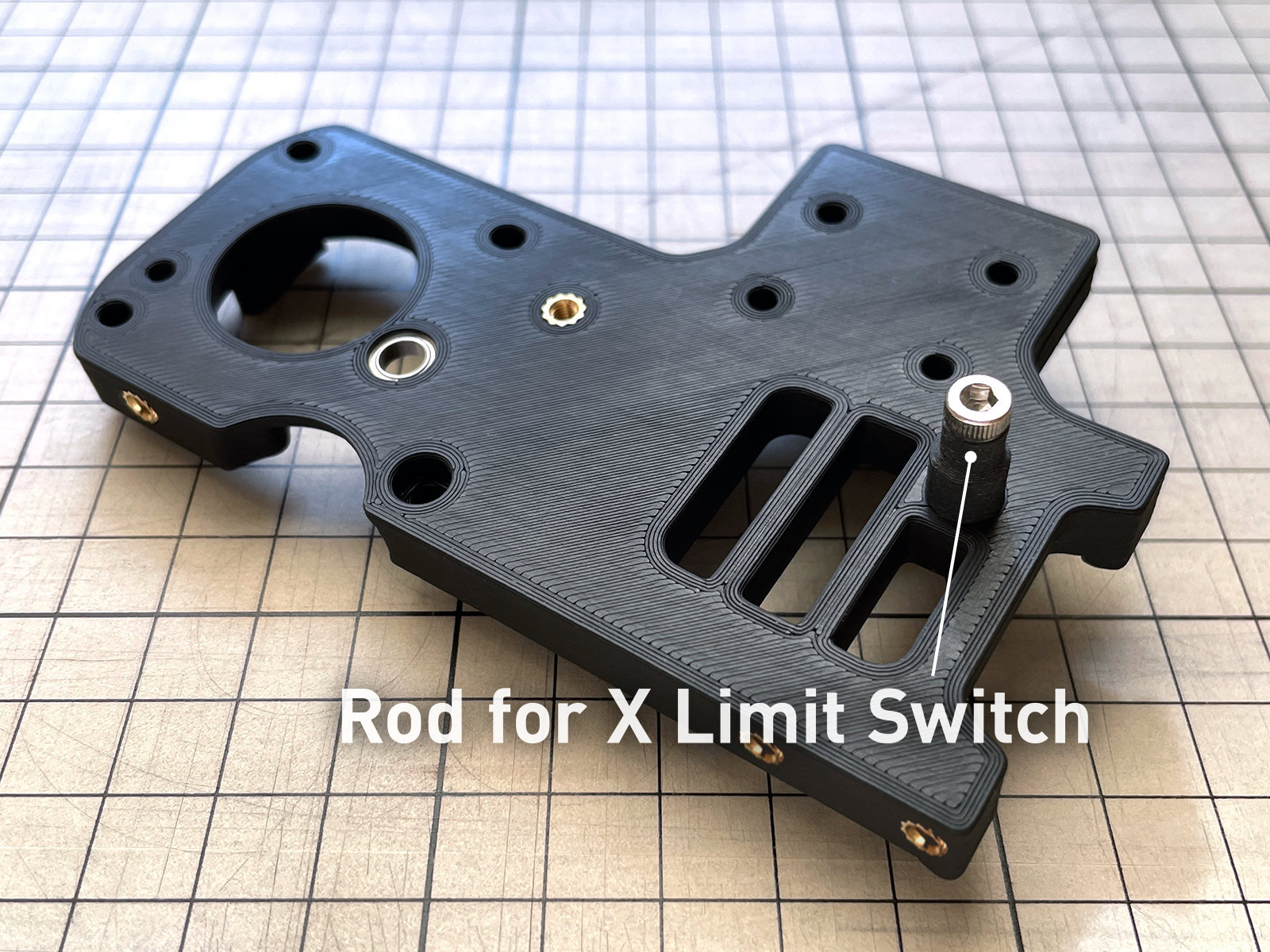

Để sử dụng, bạn cần thay thế bộ phận “X-Carriage_Plate.stl” trên trang này bằng bộ phận “extruder_motor_plate.stl” có trong ClockWork1, là bộ phận đùn của Voron.

──────────

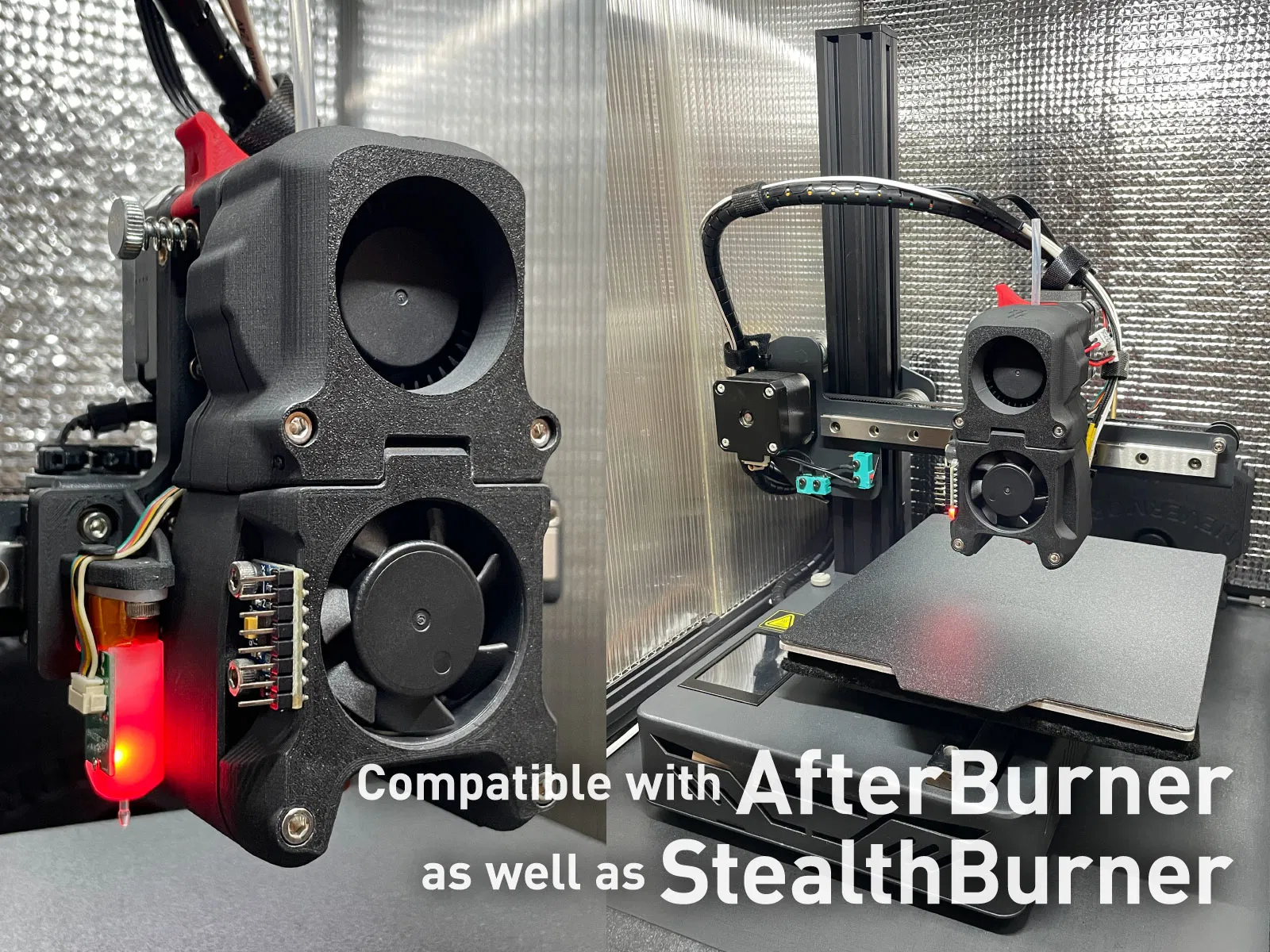

ClockWork1 là một phần của AfterBurner. Ngay cả khi sử dụng bộ phận đầu in và quạt của StealthBurner, nó vẫn được dùng chung với ClockWork1 trong bản mod này. ClockWork2, là một phần của StealthBurner, KHÔNG được sử dụng.

──────────


LƯU Ý QUAN TRỌNG

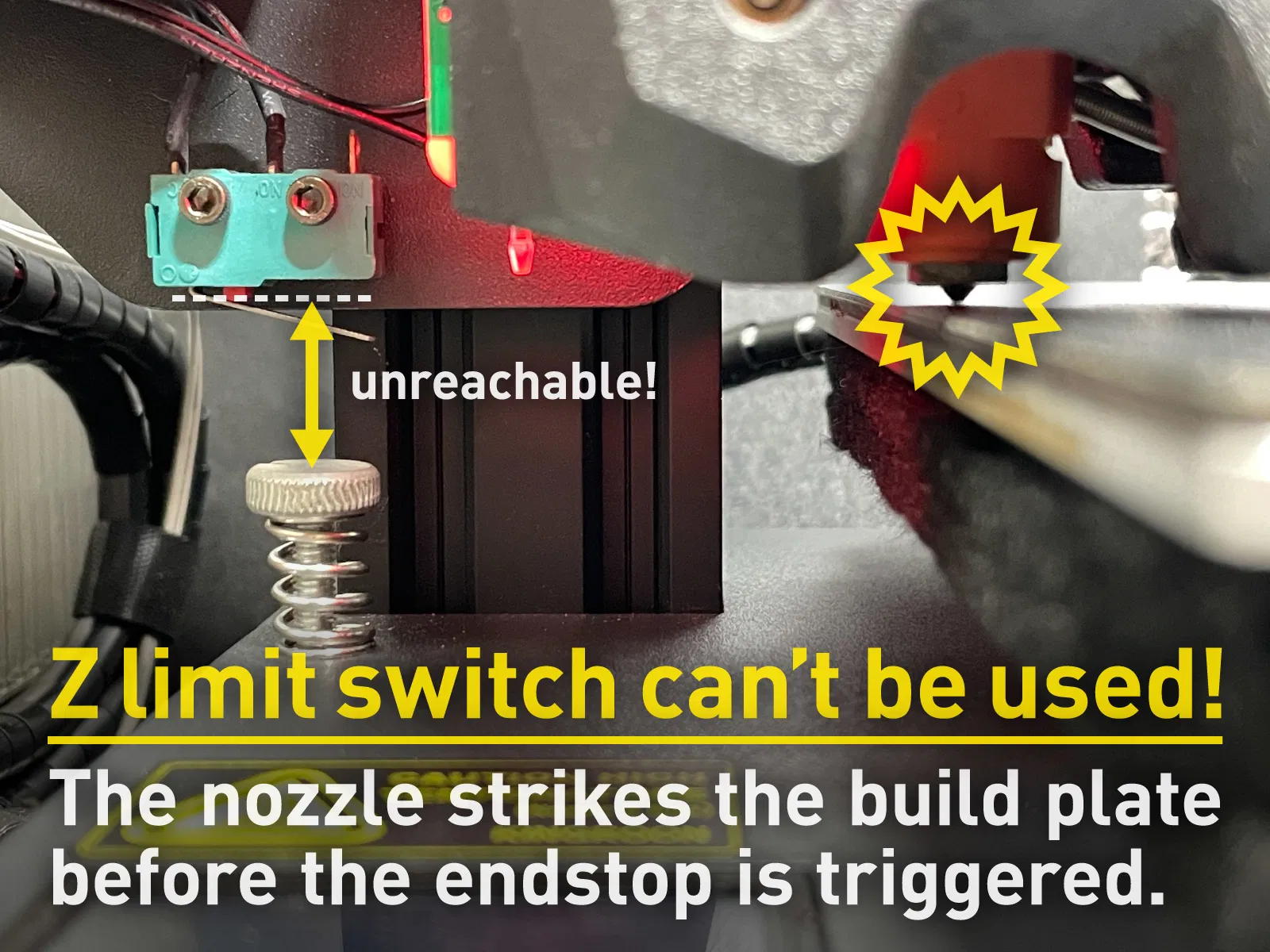

• Bạn phải sử dụng tính năng “Safe Z Homing” với đầu dò như 3D Touch/BLTouch để thực hiện homing. Sử dụng bản mod này với công tắc giới hạn Z gốc có thể làm hỏng máy KP3S của bạn. (Tuy nhiên, nếu vít chỉnh leveling được vặn ra đủ xa để chạm công tắc trước khi đầu phun chạm vào bàn in, bạn có thể thực hiện homing an toàn mà không cần đầu dò.)

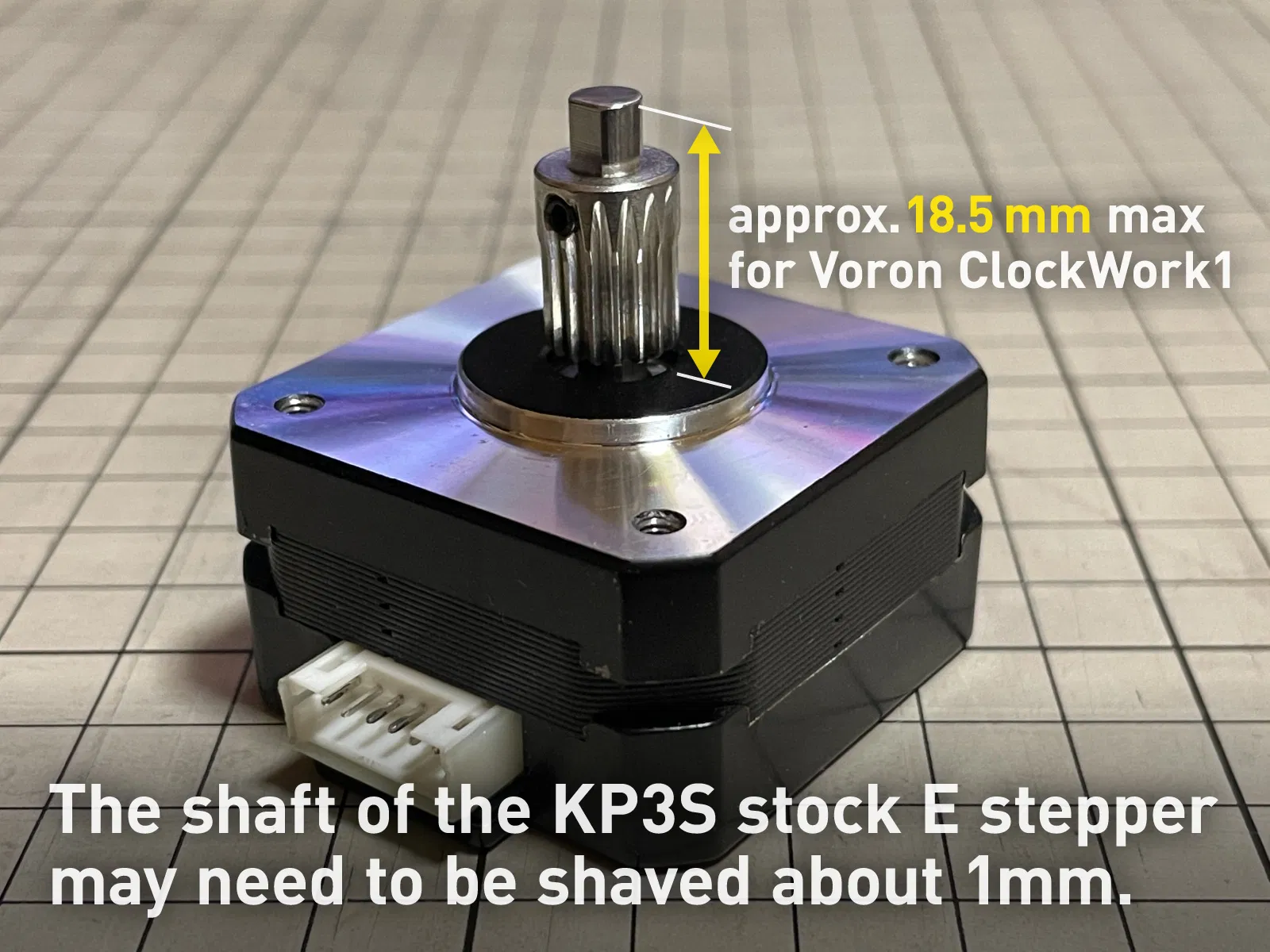

• Có thể bạn cần mài bớt khoảng 1mm ở trục của động cơ E gốc trên KP3S.

• Vùng di chuyển của đầu phun sẽ thay đổi. Hãy kiểm tra vùng di chuyển trước khi bắt đầu in lần đầu và thay đổi cài đặt tệp cấu hình của máy in cho phù hợp.

  [ Ví dụ trong trường hợp của tôi ] ──────────
  Trục X ─ -3 đến 180 mm => -3 đến 180 mm (không đổi)
  Trục Y ─ 0 đến 180 mm => -3 đến 177 mm (lệch 3mm)
  Trục Z ─ Tối đa 204 mm => Tối đa 186 mm (hạ 18mm)
  ──────────
  (Đầu in gốc KP3S => X-carriage mod này + đầu in V6 của StealthBurner)

Bộ phận Lắp ráp

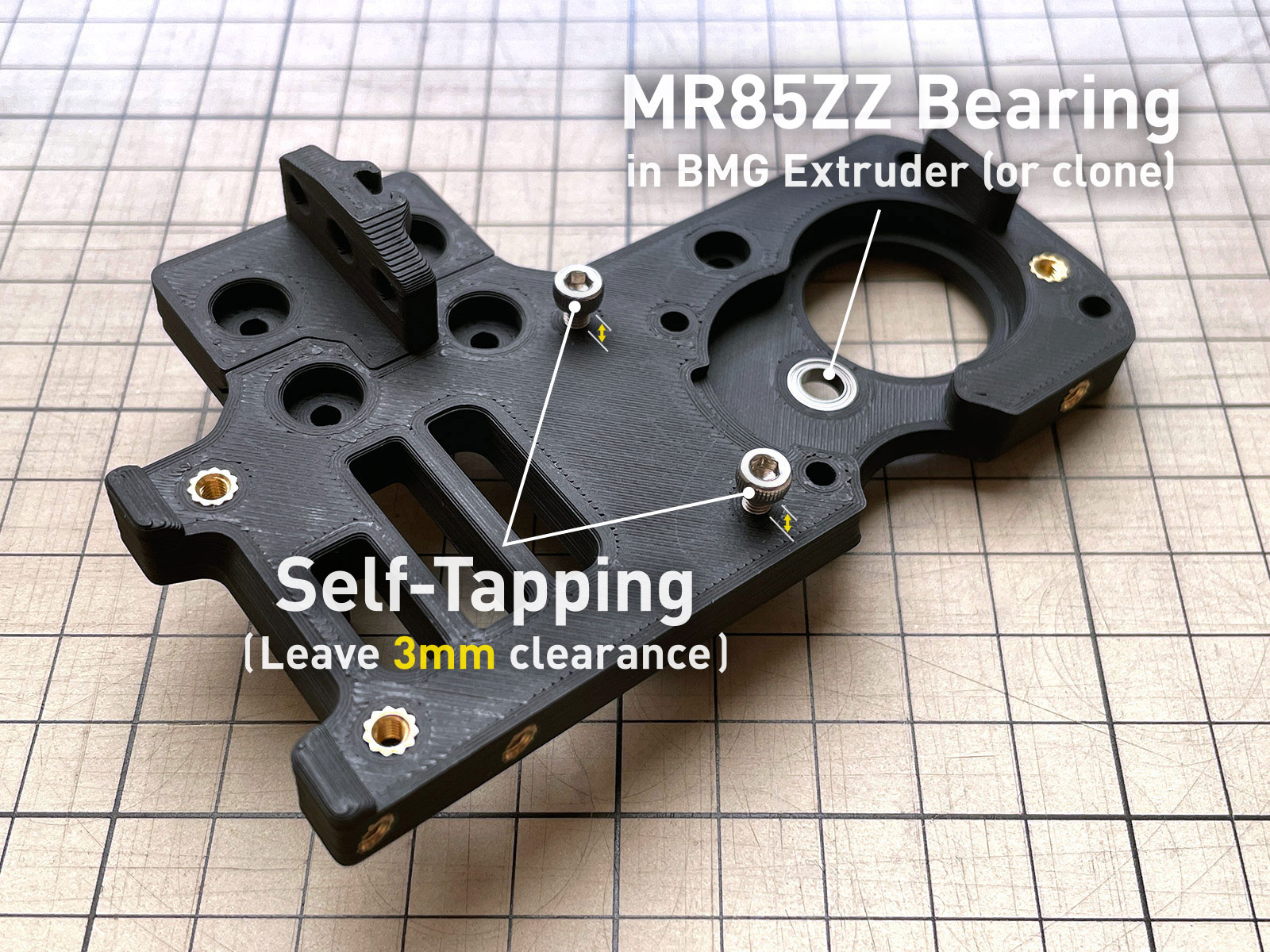

• Bộ phận bên trong động cơ đùn Bondtech BMG Extruder (hoặc bản sao) ─ x1 bộ
• ClockWork1 ─ x1 bộ
  (Các bộ phận in, ốc, insert ren nhiệt, v.v. cho bộ đùn đi kèm AfterBurner)
• StealthBurner HOẶC AfterBurner ─ x1 bộ
  (Các bộ phận in, quạt, ốc, insert ren nhiệt, v.v., không bao gồm những bộ phận đã dùng cho bộ đùn) ──────────
• 3D Touch/BLTouch ─ x1
• Cảm biến gia tốc ADXL345 ─ x1 (tùy chọn)
  ──────────
• Các bộ phận in của bản mod trên trang này ─ x1 bộ
• Insert ren nhiệt M3 ─ x11
• Vòng đệm M3 ─ x4
• Ốc M3
   ─ 6mm ×4
   ─ 8mm ×5
   ─ 10mm ×4
   ─ 16mm (hoặc 15mm) ×1
  ──────────
  *Xem file STEP để biết chi tiết.

Tài liệu tham khảo

• VoronDesign ─ Trang chủ
• Lắp ráp StealthBurner ─ Hướng dẫn (PDF)
• Lắp ráp AfterBurner ─ Xem trang 146 trong Hướng dẫn VORON2 (PDF)

Độ lệch của 3D Touch/BLTouch so với đầu phun

• Vị trí trục Z của ngàm gắn 3D Touch/BLTouch được thiết kế để sử dụng với đầu in V6.
• Nên đo khoảng cách thực tế sau khi lắp ráp cụm đầu in.

[ StealthBurner ]

• Trục X ─ -34.0 mm
• Trục Y ─ +8.7 mm

[ AfterBurner ]

• Trục X ─  -36.0 mm
• Trục Y ─ 0.0 mm
