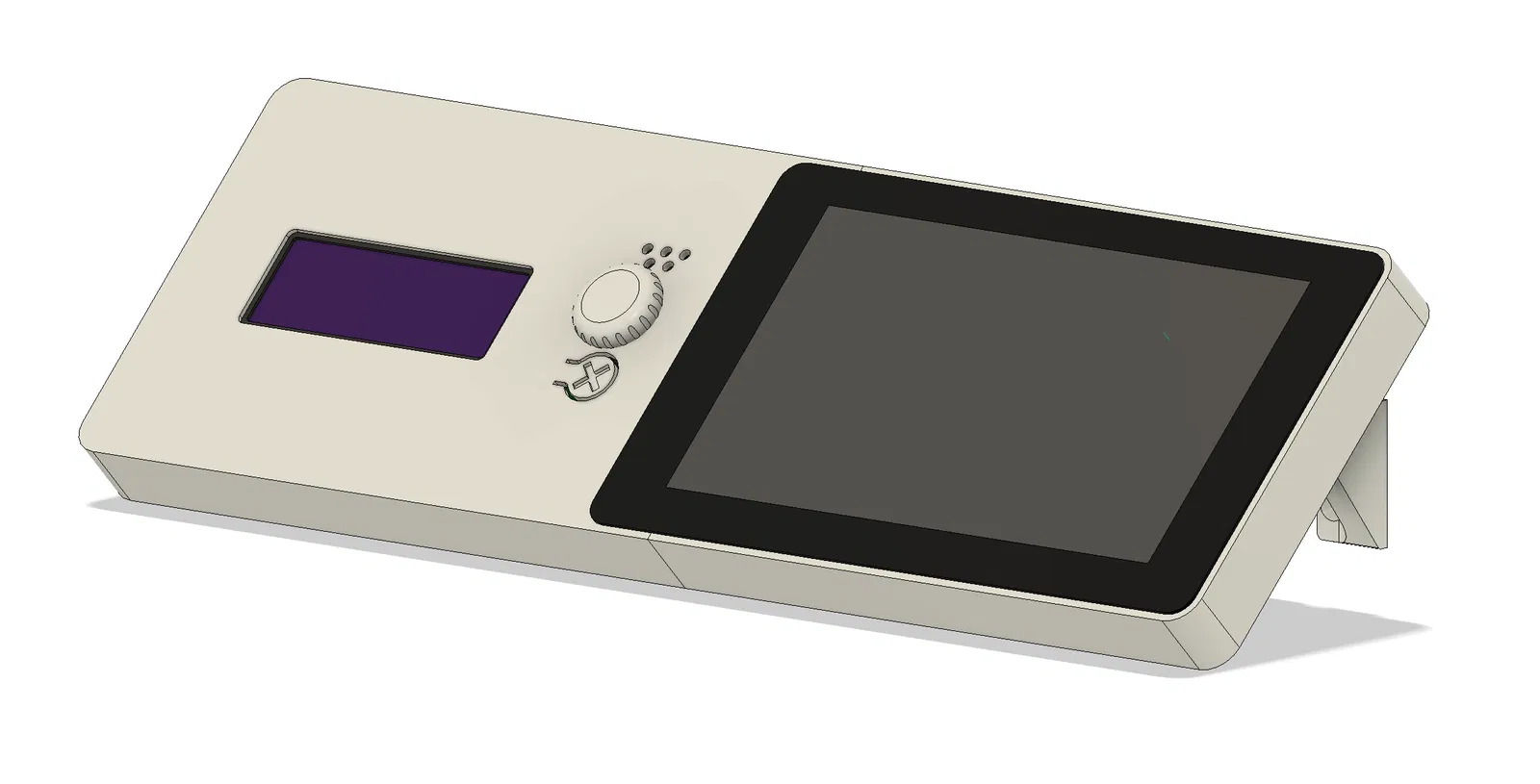

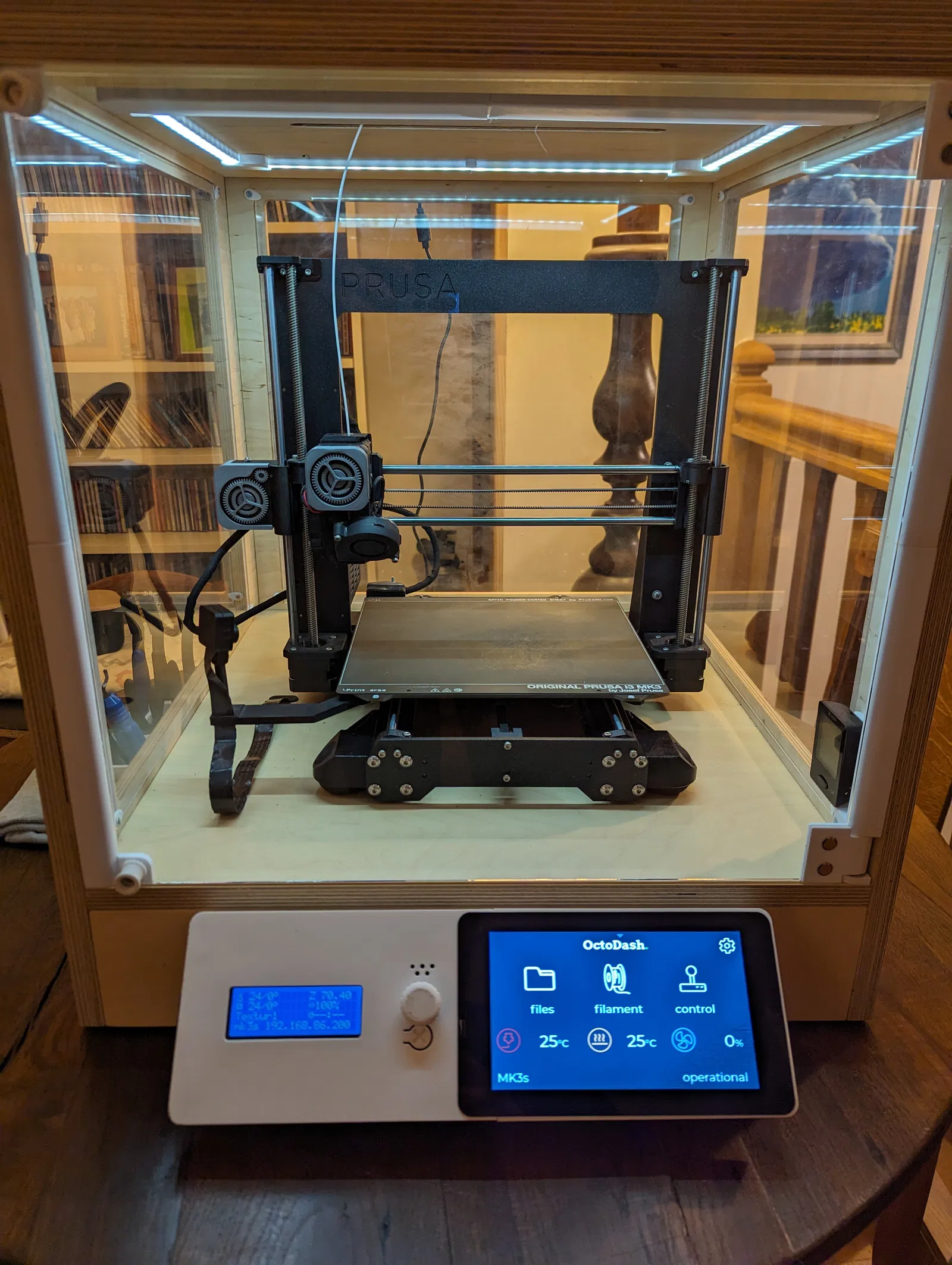

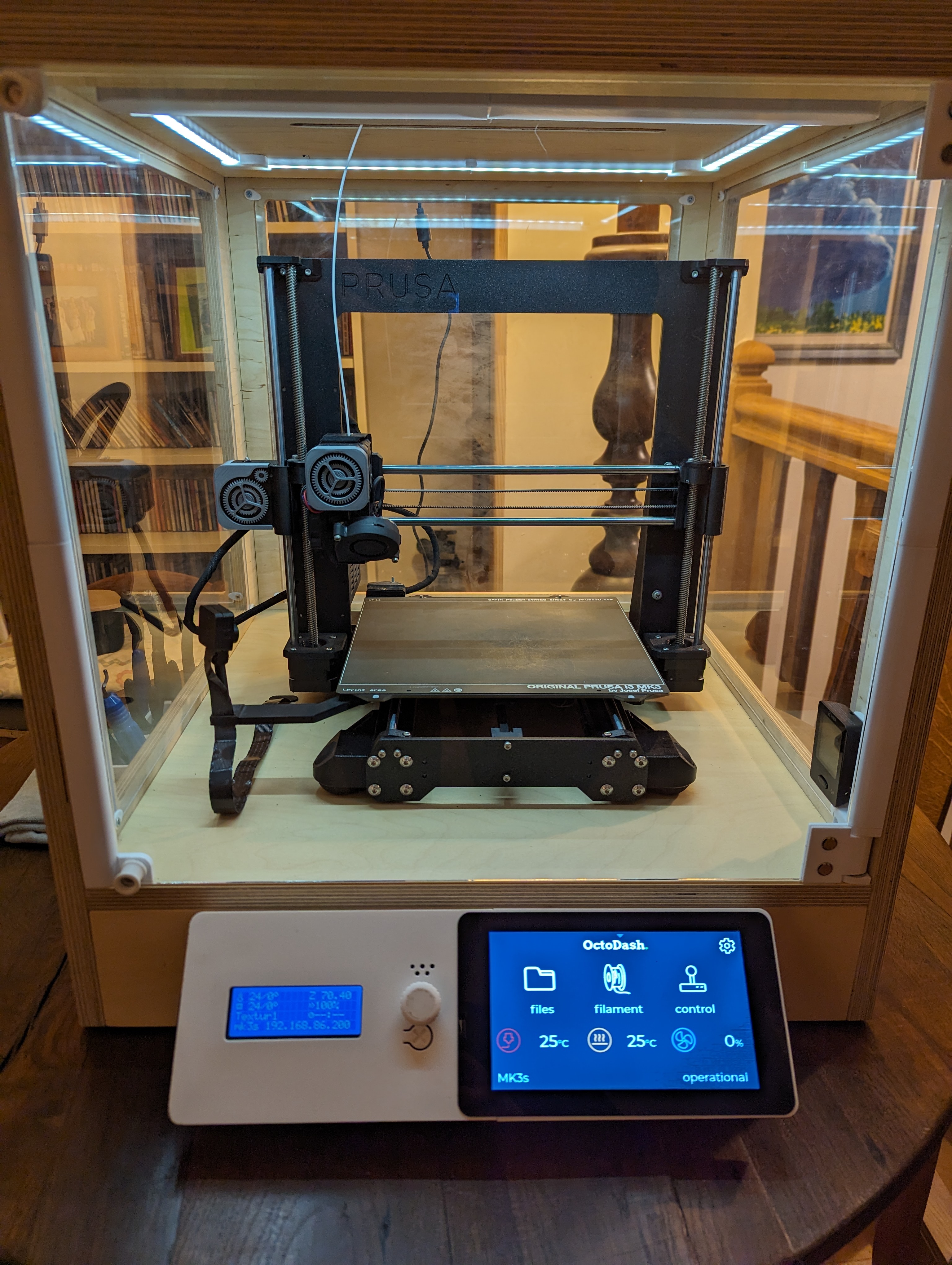

Bảng điều khiển lồng máy Prusa mk3/s/+ với màn hình cảm ứng LCD 7"

Cái này tui thiết kế cho cái lồng của máy Prusa mk3s+, để nó vừa với màn hình LCD của máy in, cũng như màn hình cảm ứng 7" chính hãng của Raspberry Pi, và một chiếc Raspberry Pi 4 gắn phía sau nó.

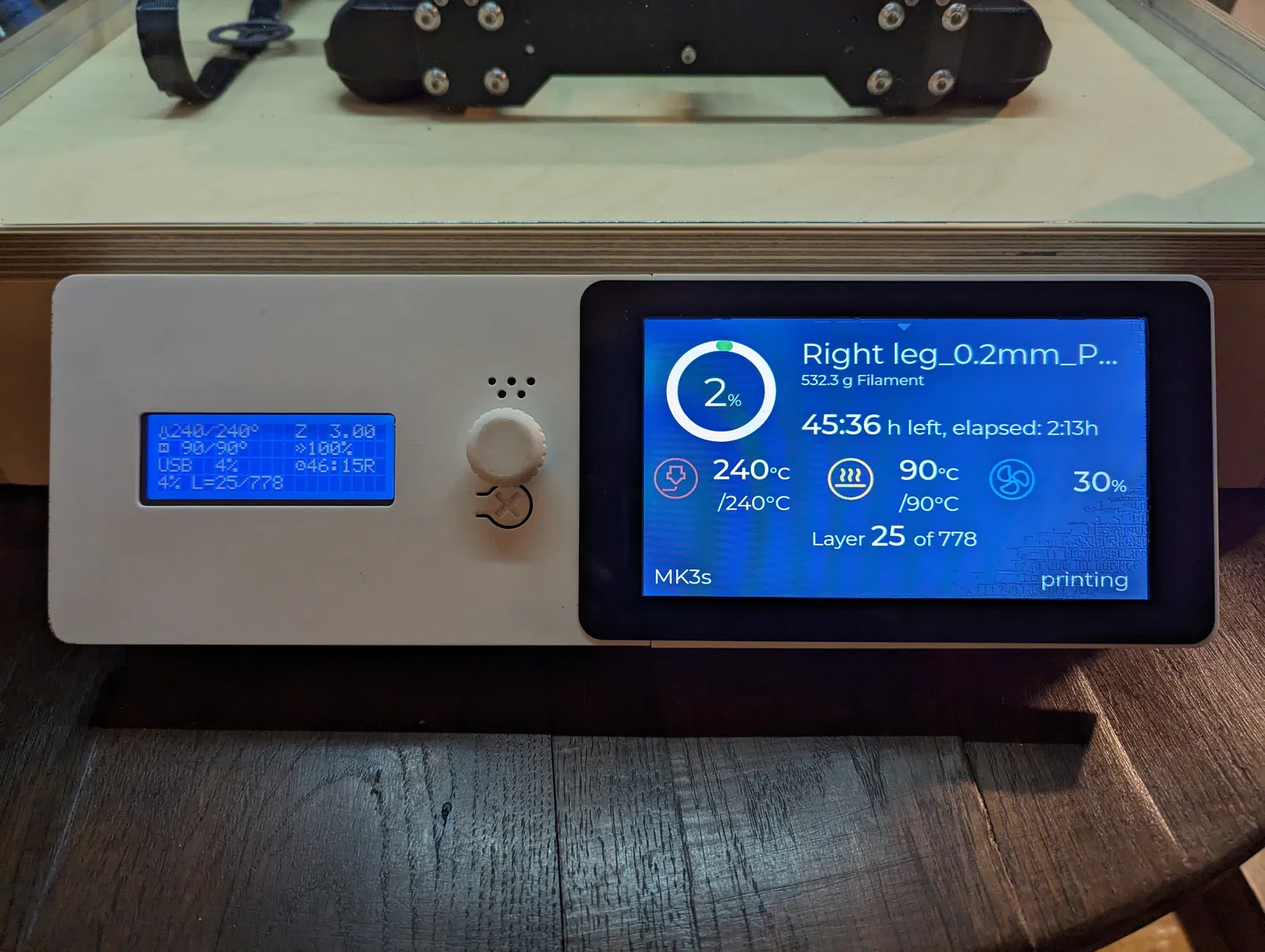

Như vậy là tui có thể tận dụng tối đa Octoprint tại chỗ với cài đặt Octodash.

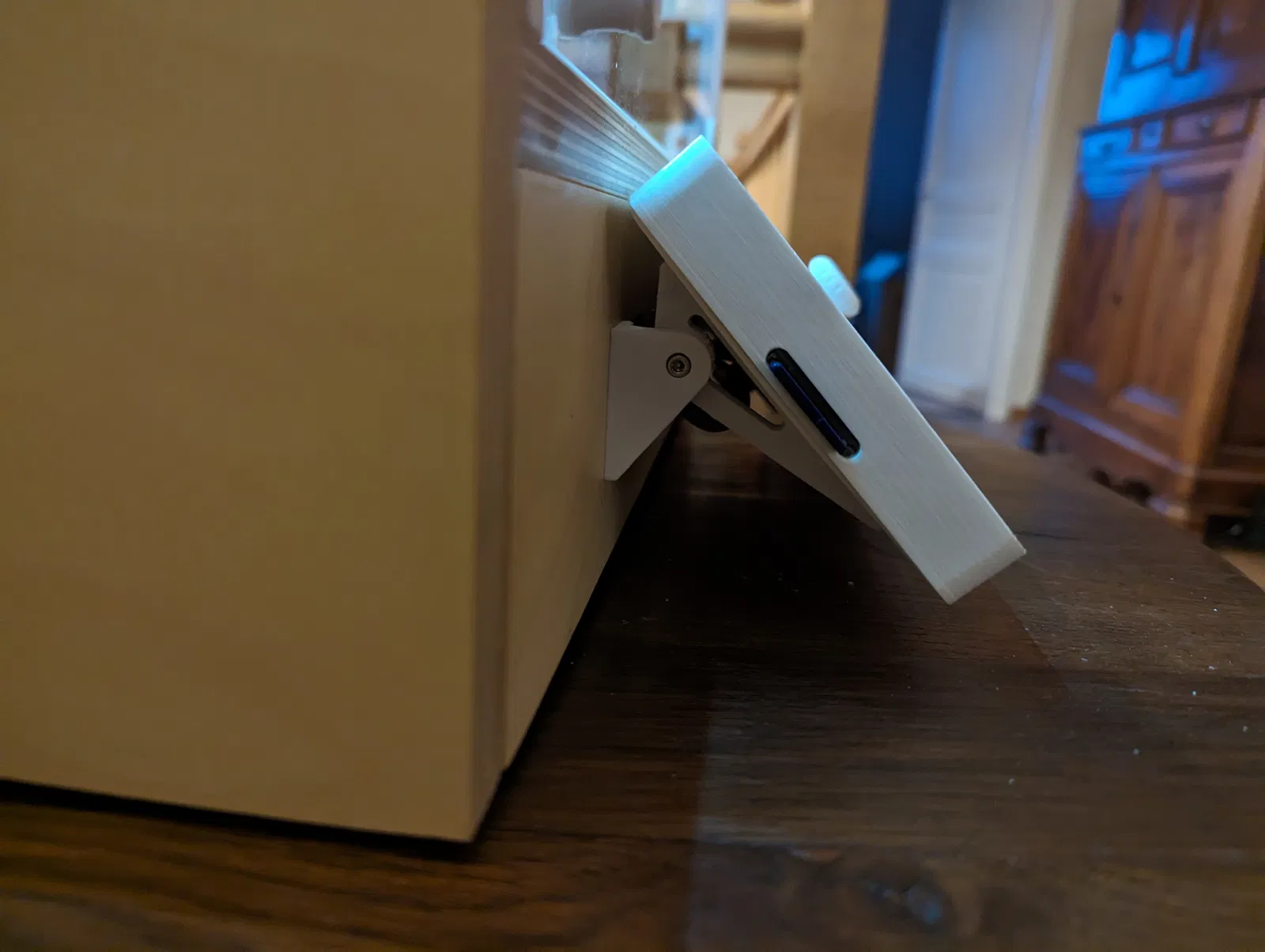

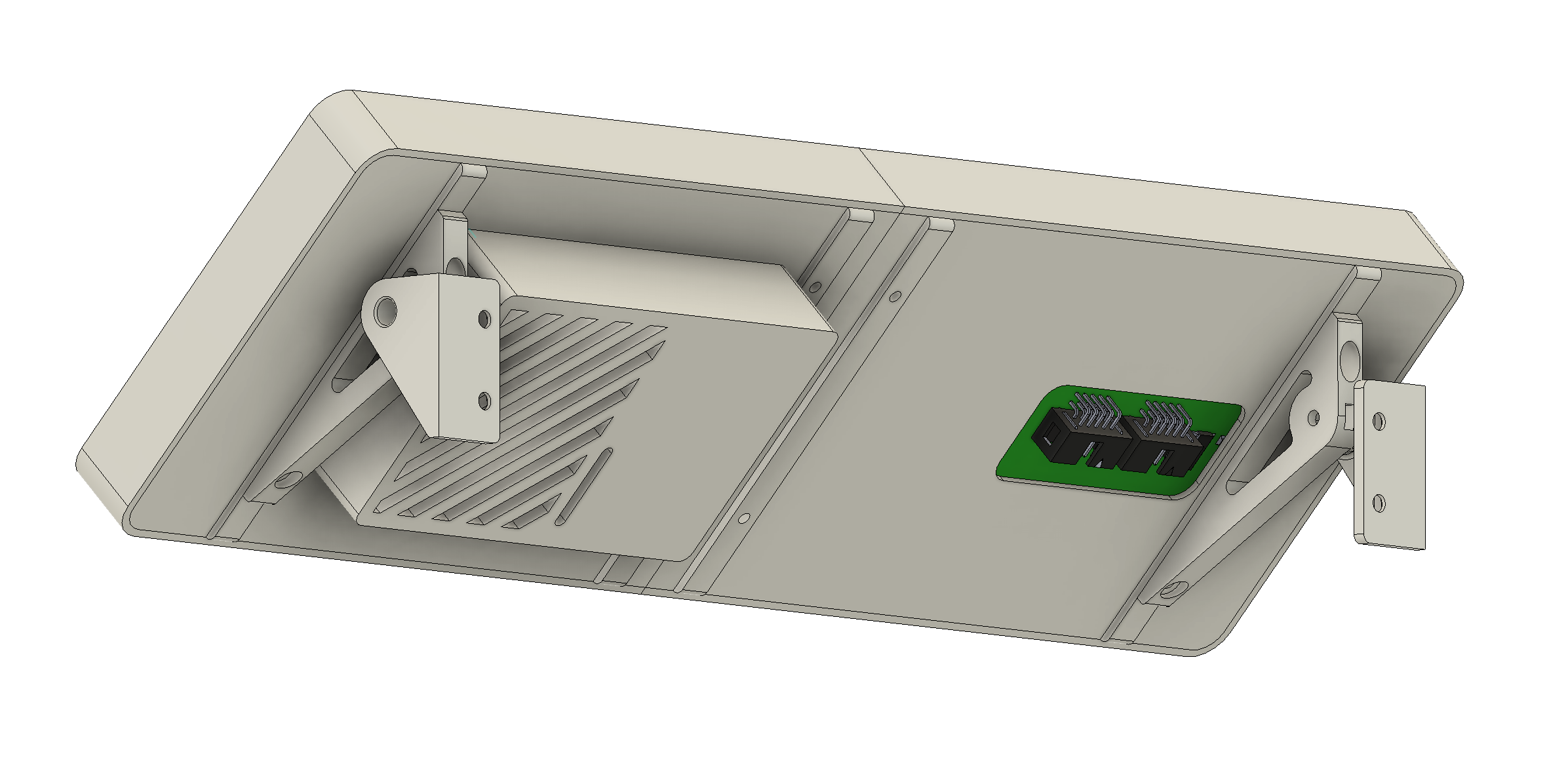

Cái này tui làm để có thể nghiêng toàn bộ bảng điều khiển nếu cần, cho dễ vận chuyển, hoặc để điều chỉnh góc nhìn cho phù hợp với chiều cao của lồng máy.

Tui in mọi thứ ở lớp 0.2mm, ngoại trừ các bộ phận đỡ, mà tui in ở lớp 0.1mm để đảm bảo cơ chế nghiêng hoạt động trơn tru.

Để lắp ráp, bạn sẽ cần:

• Lắp đặt:
  • 4 con vít gỗ M4 (giả sử bạn đang gắn nó vào lồng gỗ)
  • 2 con vít máy M3 dài 18mm & đai ốc, (tui dùng phụ tùng thay thế của máy Prusa), và một lò xo bút bi tui cắt đôi, cho bản lề lò xo của giá đỡ
• Lắp ráp phần trước: 2 con vít máy M3 dài 6mm & đai ốc
• Màn hình LCD vào phần trước: 4 con vít M3 dài 6mm
• Màn hình LCD ra phần sau: 4 con vít M3 dài 10mm
• Phần trước & sau màn hình cảm ứng: 4 con vít M3 dài 18mm

Tổng cộng:

• 4 con vít gỗ M4
• 6 con vít máy M3 dài 18mm
• 4 con vít M3 dài 10mm
• 6 con vít M3 dài 6mm
• 4 đai ốc M3

Quy trình:

1. Bắt đầu bằng việc lắp ráp 2 phần mặt trước.

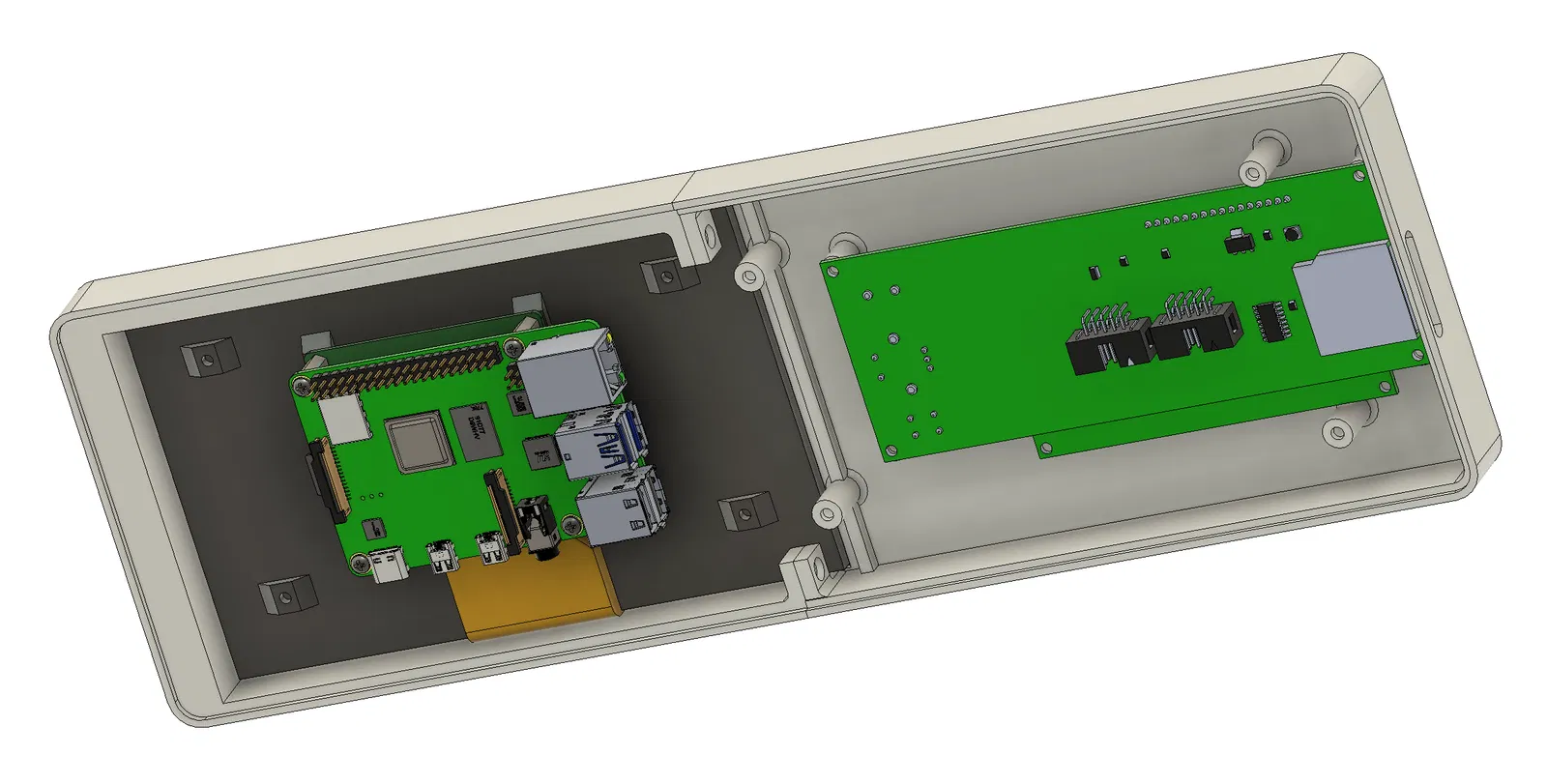

2. Sau đó bạn có thể gắn phần màn hình cảm ứng, đặt màn hình cảm ứng, phần mặt sau, cũng như bộ phận đỡ vào. Lưu ý: trước khi làm vậy, bạn cần lắp ráp Raspberry Pi vào màn hình cảm ứng, kết nối dây, cho thẻ nhớ microSD với ảnh Octoprint vào, và kết nối camera Pi bằng cáp dẹt nếu có. Bạn sẽ không thể làm điều đó sau khi đã lắp ráp xong. Bạn sẽ cần tháo vít phần mặt sau màn hình cảm ứng nếu muốn truy cập thẻ SD, hoặc rút cáp dẹt. Các cổng HDMI, âm thanh, Ethernet và USB của Raspberry Pi vẫn có thể truy cập được khi bảng điều khiển được lắp ráp hoàn chỉnh.
3. Tiếp tục bằng việc lắp màn hình LCD Prusa mk3s vào mặt trước LCD.
4. Sau đó vặn phần mặt sau LCD vào, đảm bảo bạn cũng đặt bộ phận đỡ vào.
5. Cho các đai ốc M3 vào các bộ phận đỡ ở phía bảng điều khiển.

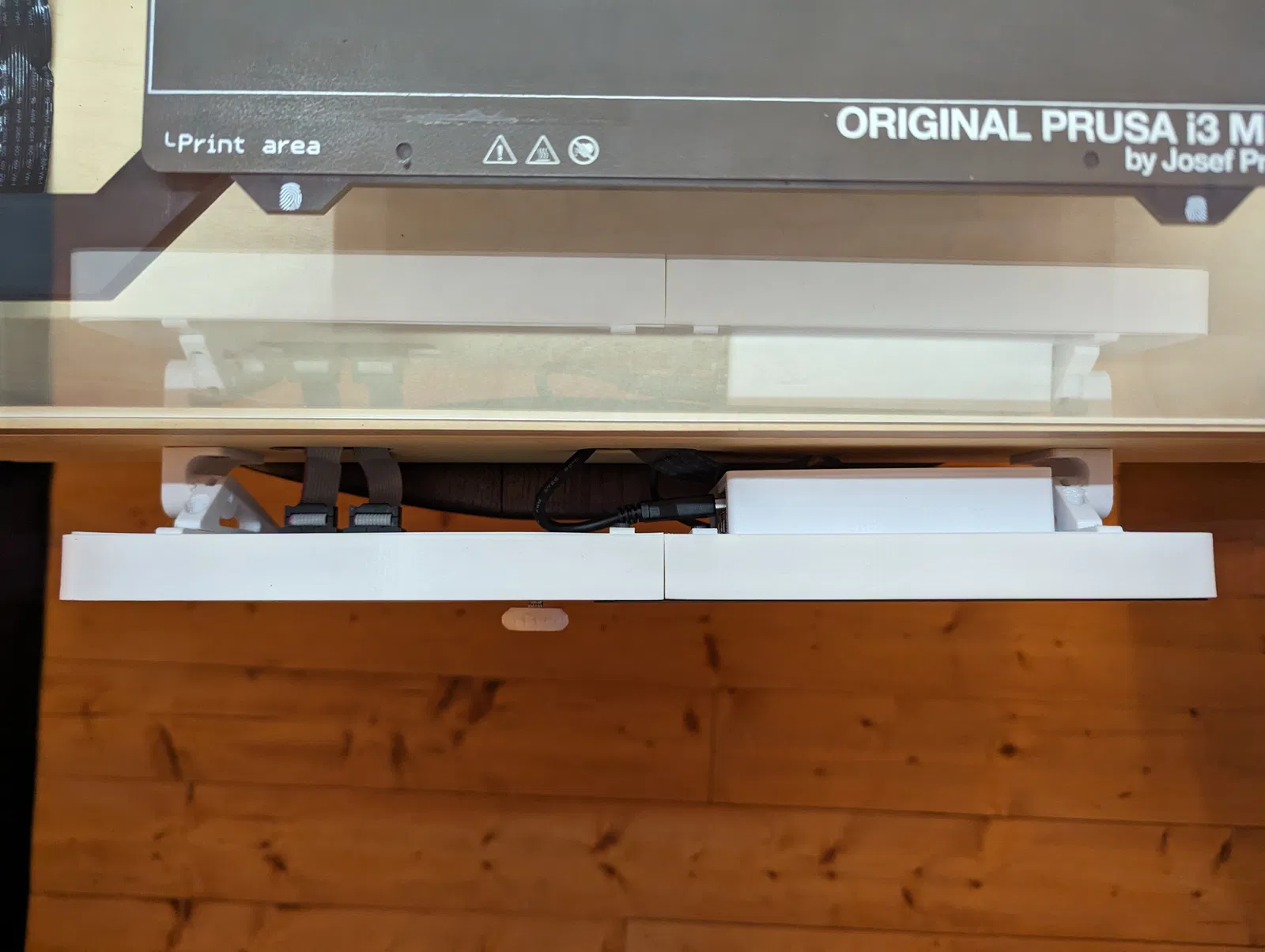

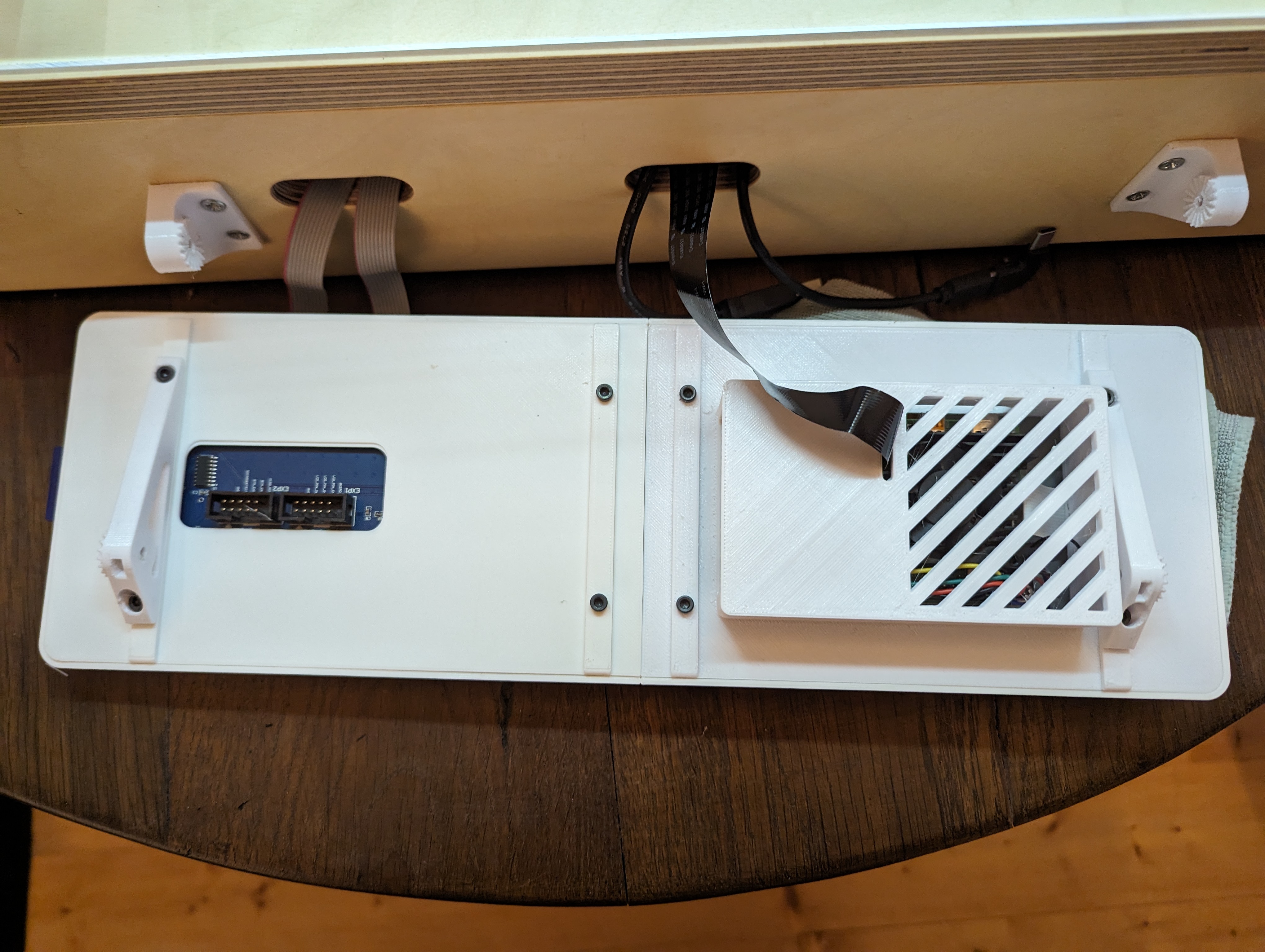

6. Đánh dấu khoảng cách cho các giá đỡ trên lồng máy của bạn (bạn có thể đo, như hình dưới, 291-292mm, hoặc lắp ráp toàn bộ giá đỡ, và đánh dấu các lỗ bằng bộ phận lắp ráp (bạn sẽ cần tháo chúng ra lần nữa để vặn các giá đỡ vào).

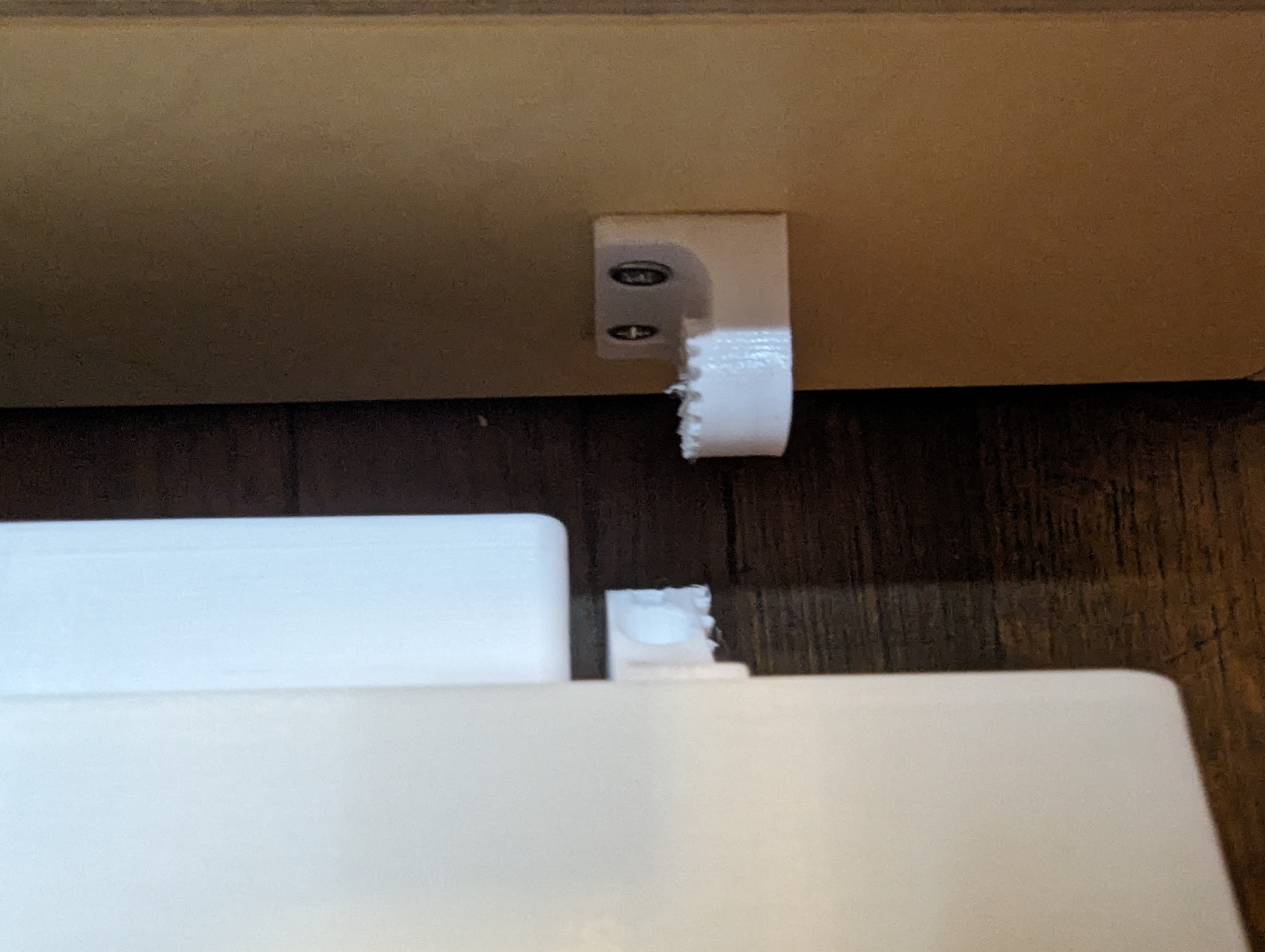

7. Để lắp ráp các giá đỡ, cắt đôi lò xo bút bi, và đặt một nửa vào mỗi vít M3 dài 18mm. Sau đó dùng chúng để lắp các bộ phận bảng điều khiển với giá đỡ.
