Mô hình Loki's Scepter (Phiên bản MCU ngắn)

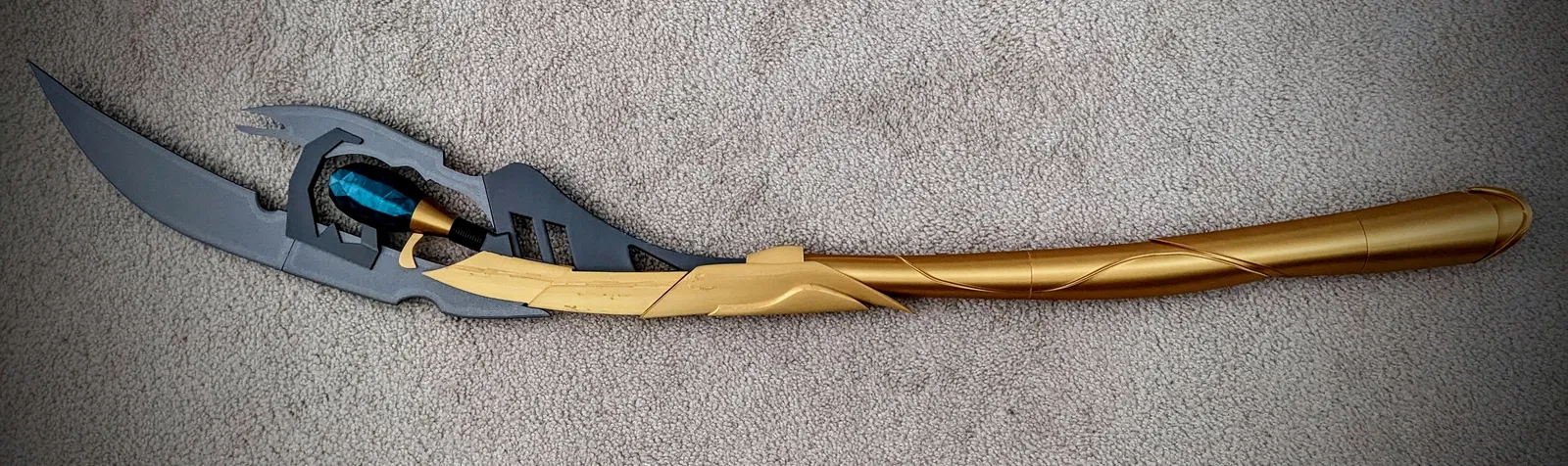

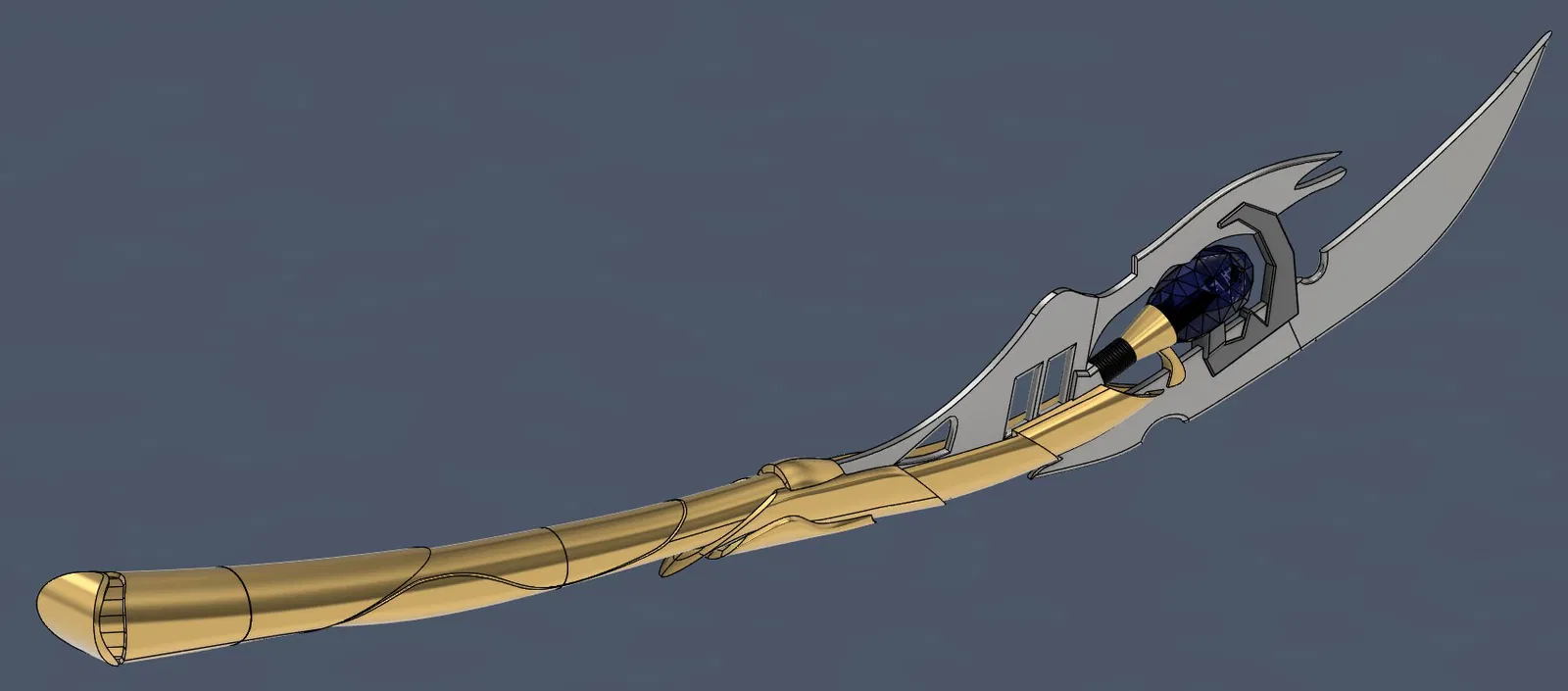

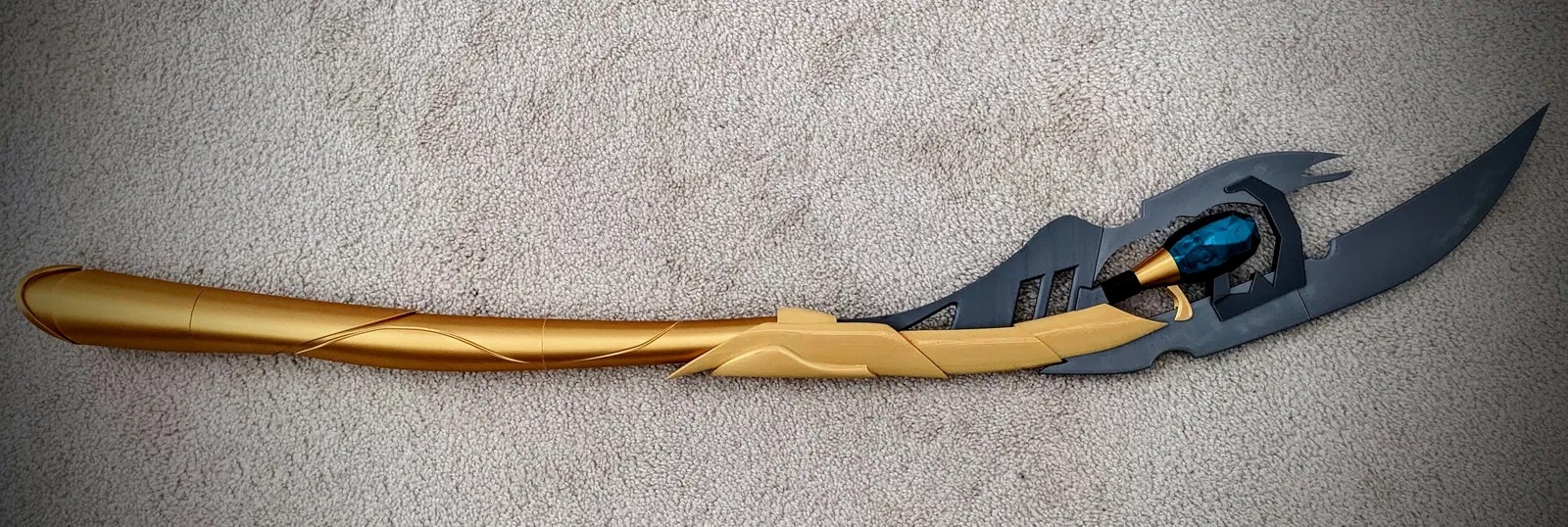

Đây là phiên bản Loki's Scepter (phiên bản MCU ngắn) của tôi. Bố của người yêu tôi có một bản sao mà tôi đã dùng để giúp tạo mô hình này trong Fusion. Mục tiêu cuối cùng của tôi với cái này là để luyện tập làm mô hình 3D và cố gắng tạo ra nó theo cách ít tốn công xử lý hậu kỳ nhất có thể. Cuối cùng, tôi chỉ cần chà nhám một chút và dùng một ít keo CA.

Để in, mô hình đã được thiết kế cho máy in Bambu P1S, nghĩa là kích thước của các bộ phận chính được đặt cho máy in có kích thước 256 x 256 x 256 mm. Xin lưu ý điều này nếu bạn cố gắng lắp ráp phiên bản này. Tuy nhiên, tôi đã tải lên một phiên bản nguyên khối (mặc dù có ốc vít bên trong). Như vậy bạn có thể cắt hoặc lát nó theo ý muốn.

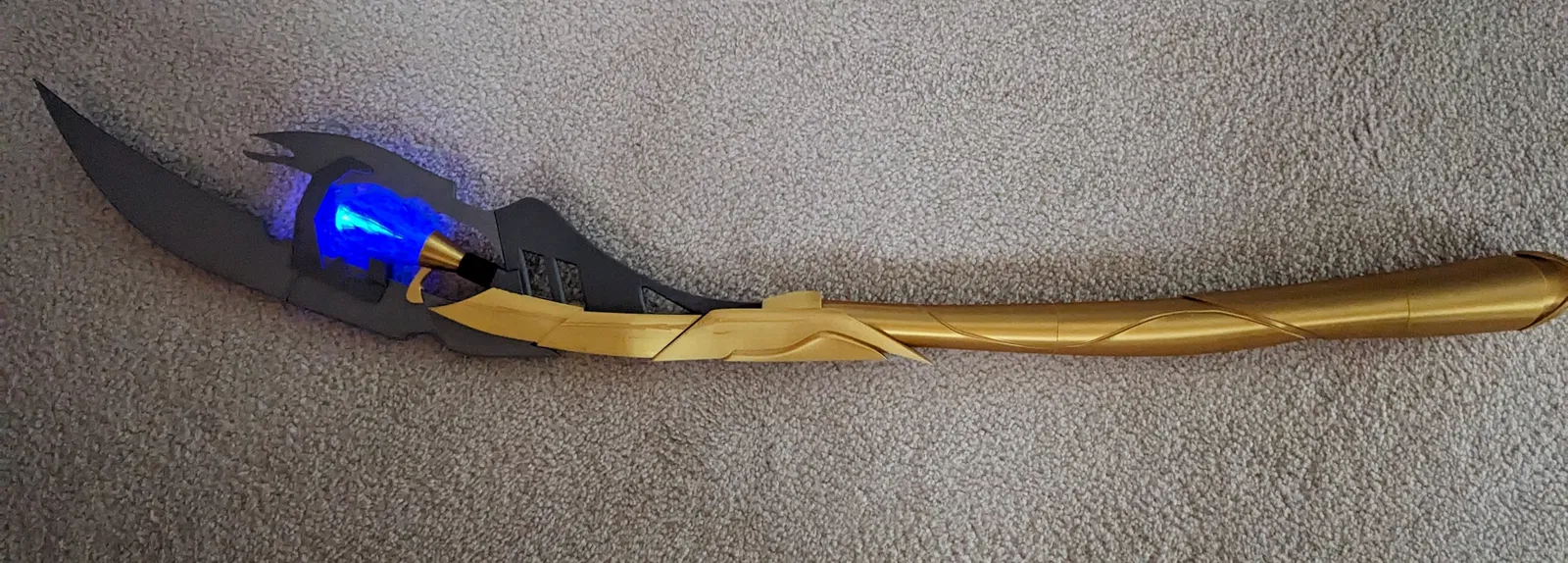

Mô hình này cũng được thiết kế để vừa với pin cúc áo nhỏ và công tắc để cấp nguồn cho một đèn LED pico chạy đến phần đá tâm trí (xem bên dưới để biết thêm hướng dẫn). Đèn LED pin cúc áo tôi đã sử dụng và thiết kế xung quanh là cái này: https://www.etsy.com/listing/1454254428/breathing-effect-leds-everything-you?ga_order=most_relevant&ga_search_type=all&ga_view_type=gallery&ga_search_query=cr32+led&ref=sr_gallery-1-2&sts=1&organic_search_click=1

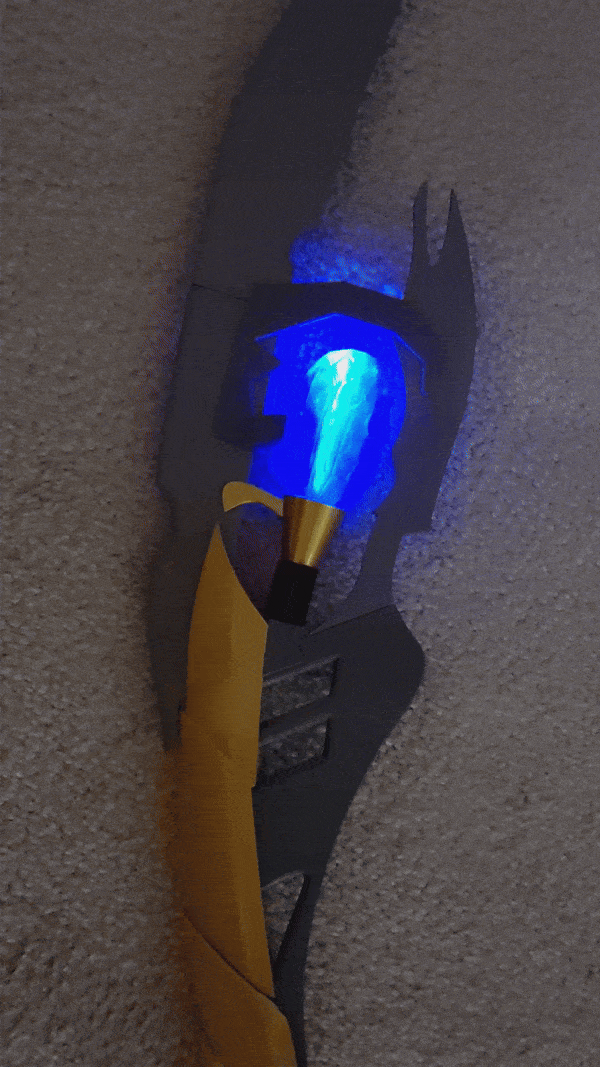

Bản dựng của tôi gồm ba màu PLA (đen, vàng lụa và xám), và một màu PETG. Viên đá tâm trí rỗng và được làm từ sợi IC3D R-PETG Raspberry Blue. Nó trông tuyệt vời và cho phép ánh sáng xuyên qua đẹp.

Mẹo in: 1 . Để có vẻ ngoài tốt nhất ở mặt ngoài, tôi đã in 3 phần tay cầm theo chiều dọc. Tôi đã sử dụng giá đỡ dạng cây cho các phần nhô ra rỗng và các phần nhô ra phía trên ren. Máy in của tôi KHÔNG yêu cầu giá đỡ trên chính các ren. Đối với phần đế, các phần nhô ra phía trên có thể cần giá đỡ.

2 . Đối với bộ phận kết nối lưỡi kiếm, bộ phận này cũng nên được in theo chiều dọc. Điều này cho phép các phần nhô ra tối thiểu trên phần ren quan trọng ở trên cùng. Phần trên cùng cũng có một lỗ đường kính nhỏ cho dây LED. Điều bắt buộc là tránh giá đỡ ở đây vì bạn sẽ không thể luồn dây qua nếu bộ phận này bị đóng.

3 . Các phần lưỡi kiếm tôi in phẳng để tránh vết xước do giá đỡ. In chậm do cạnh cong.

4 . Các bộ phận trang trí tay cầm là khó nhất. In chúng phẳng cho phép mặt ngoài trông gọn gàng nhất, nhưng đòi hỏi rất nhiều giá đỡ ở mặt dưới. Có thể in chúng phẳng trên các đường cắt (về cơ bản là góc 45 độ) trong khi đỡ phần bên dưới (điều này sẽ cho vẻ ngoài PLA lụa tốt nhất, nhưng là một hướng khó).

5 . Các bộ phận còn lại khá thẳng thắn. Một lần nữa, không có giá đỡ trên chính các ren.

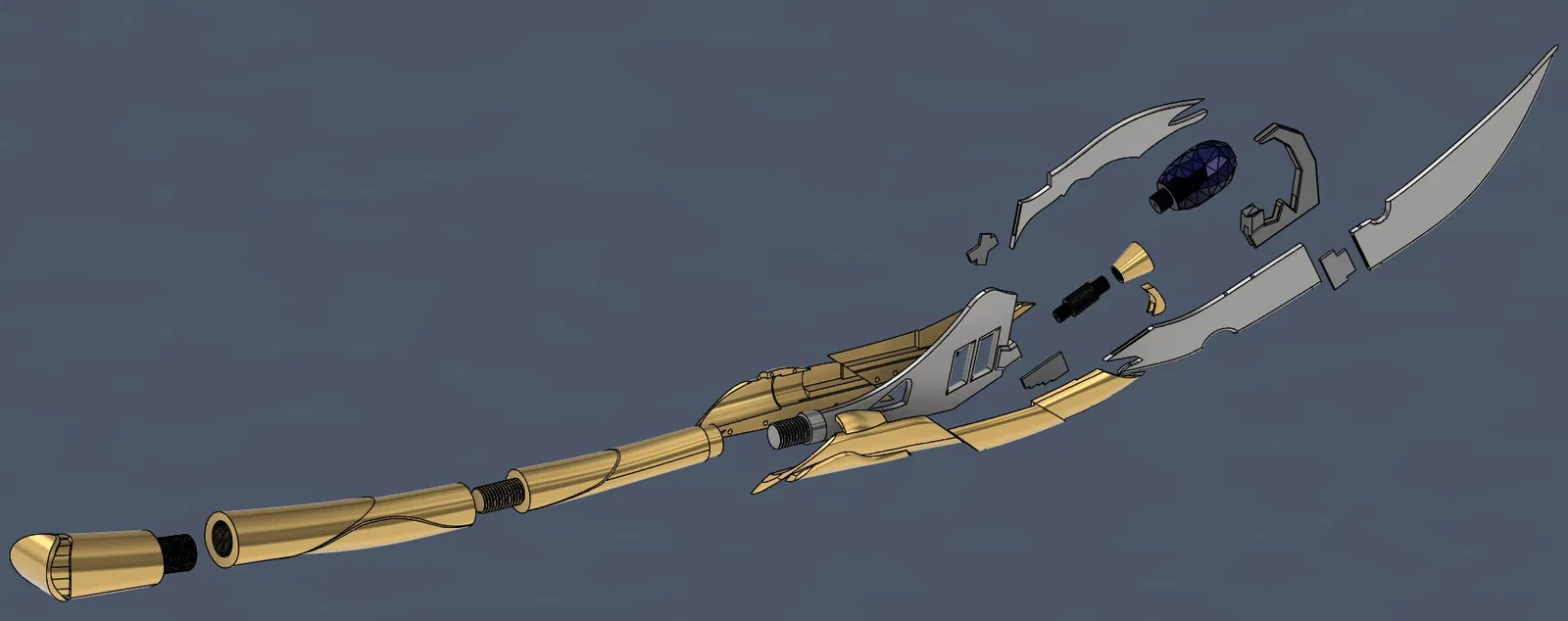

Mẹo và thủ thuật lắp ráp:

1 . Đầu tiên, bắt đầu với phần đế và vặn chúng lại với nhau. Tùy thuộc vào dung sai của máy in, các phần ren có thể không khớp hoàn hảo ngay sau khi in. Tôi thấy rằng tôi không xoay đủ và phải chà nhám các mặt một chút. Đừng siết quá chặt vì bạn có nguy cơ làm gãy ren.

2 . Tiếp theo, vặn bộ phận kết nối lưỡi kiếm vào. Đối với bộ phận kết nối lưỡi kiếm, điều quan trọng là bộ phận này phải khớp hoàn hảo, vì các bộ phận trang trí tay cầm nằm xung quanh bộ phận này với các rãnh dung sai nhỏ.

3 . Tiếp theo, bạn nên luồn đèn LED pico của mình qua bộ phận kết nối lưỡi kiếm. Đây là một nhiệm vụ khá khó khăn. Về cơ bản, bạn muốn lấy đầu đèn LED pico và luồn nó lên qua lỗ dưới cùng của bộ phận kết nối lưỡi kiếm. Tôi đã sử dụng nhíp để giúp kéo nó ra khỏi mặt sau của khu vực ren. Bạn có thể kéo nó ra cho đến khi bộ phận kết nối lớn hơn không thể lọt qua lỗ. Từ đây, tôi cắt dây sao cho chúng càng ngắn càng tốt. Tôi đặt công tắc bật/tắt ngay bên dưới phần ren của bộ phận kết nối lưỡi kiếm và chỉ một đoạn dây ngắn đến pin và bộ giữ pin.

4 . Tiếp theo, sử dụng các bộ phận kết nối lưỡi kiếm để nối phần lưỡi kiếm dưới cùng với thân lưỡi kiếm chính và phần đầu với lưỡi kiếm dưới cùng. Tùy thuộc vào máy in của bạn, bạn có thể cần chà nhám hoặc keo CA ở đây. Gắn phần lưỡi kiếm trên cùng bằng bộ phận kết nối của nó. Thanh đỡ lưỡi kiếm cũng nên được gắn vào đây. Dễ nhất là căn chỉnh chốt ở trên cùng bên trong lỗ lưỡi kiếm trên cùng, sau đó gắn lưỡi kiếm trên cùng vào thân lưỡi kiếm chính trong khi ấn xuống thanh đỡ lưỡi kiếm để lắp nó vào các bộ phận dưới cùng của lưỡi kiếm.

5 . Tiếp theo, gắn các bộ phận trang trí tay cầm, đây là phần khó nhất của bản dựng này. Khi lắp chúng lại với nhau, bạn nên làm hai cái phía sau trước, sau đó đến hai cái phía trước. Tùy thuộc vào dung sai, chốt có thể không quá chặt, trong trường hợp đó, bạn nên dán chốt vào một bên và để khô hoàn toàn. Sau đó, thêm keo vào đầu chốt hoặc các lỗ đối diện và ép chúng lại với nhau. Tôi thấy rằng việc kẹp nhẹ hai mặt lại với nhau thực sự hiệu quả.

6 . Khi mọi thứ đã ổn định, các bộ phận cuối cùng khá thẳng thắn. Gắn mỏ neo hình nón màu vàng bằng chốt tích hợp. Luồn đèn LED qua lỗ trên ốc vít đen và siết chặt nó vào thân lưỡi kiếm chính. Luồn đèn LED qua hình nón màu vàng và siết chặt nó vào ốc vít màu đen. Luồn đèn LED qua đá tâm trí và vặn nó vào hình nón màu vàng.
