Lề Đường Scalextric Phẳng V2

Nhờ Terry đã chỉ ra số đo của tui bị sai. Mấy cái lề đường (kerbs) hồi đầu tui làm là một trong những dự án đầu tiên, cái file CAD lúc đó đúng là tệ hại luôn. Tui phải vẽ lại gần hết mấy cái lề đường, áp dụng những gì tui học được trong vài năm qua. Giờ thì, chỉnh sửa cũng dễ dàng hơn nhiều, nếu cần thiết.

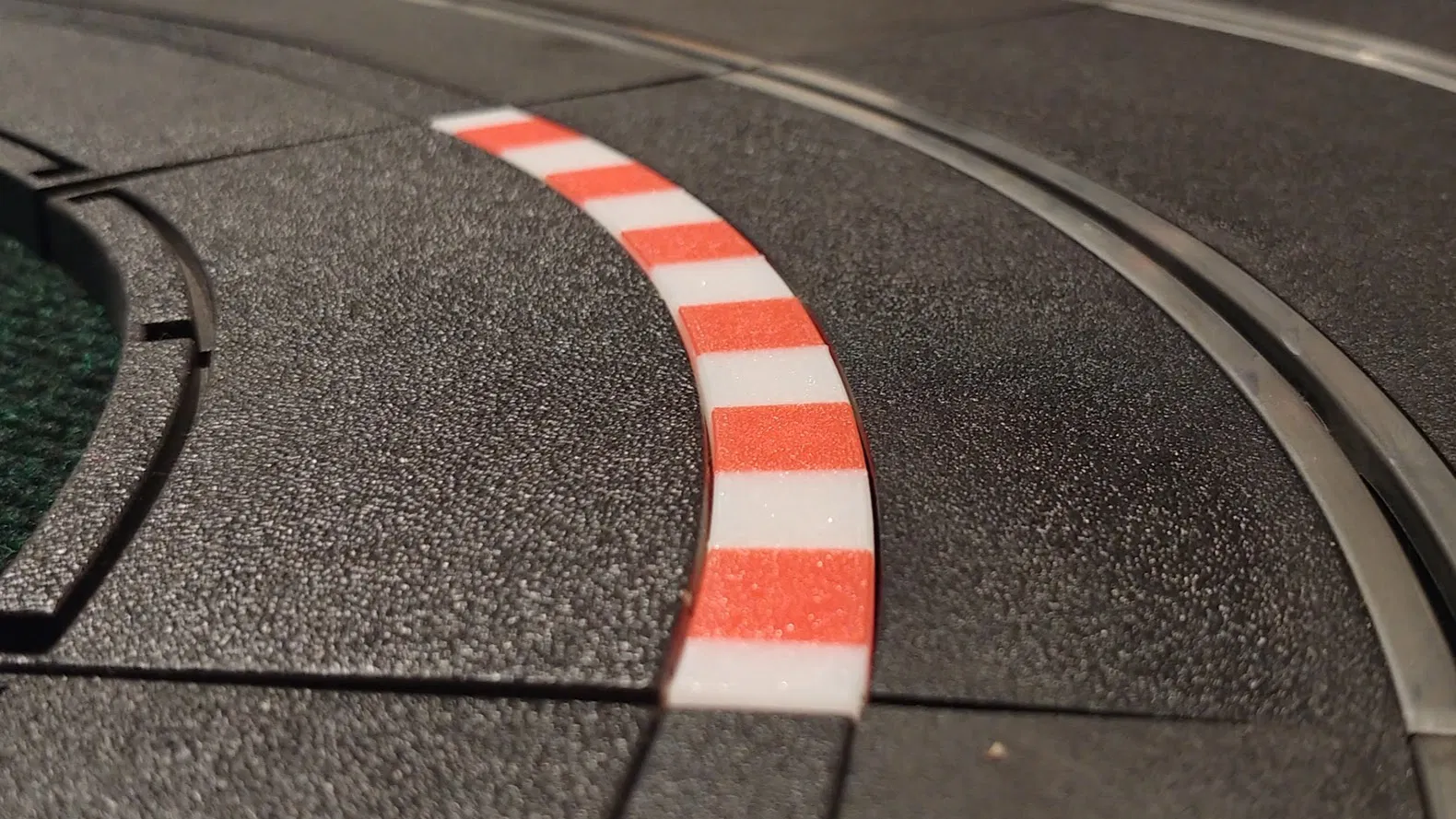

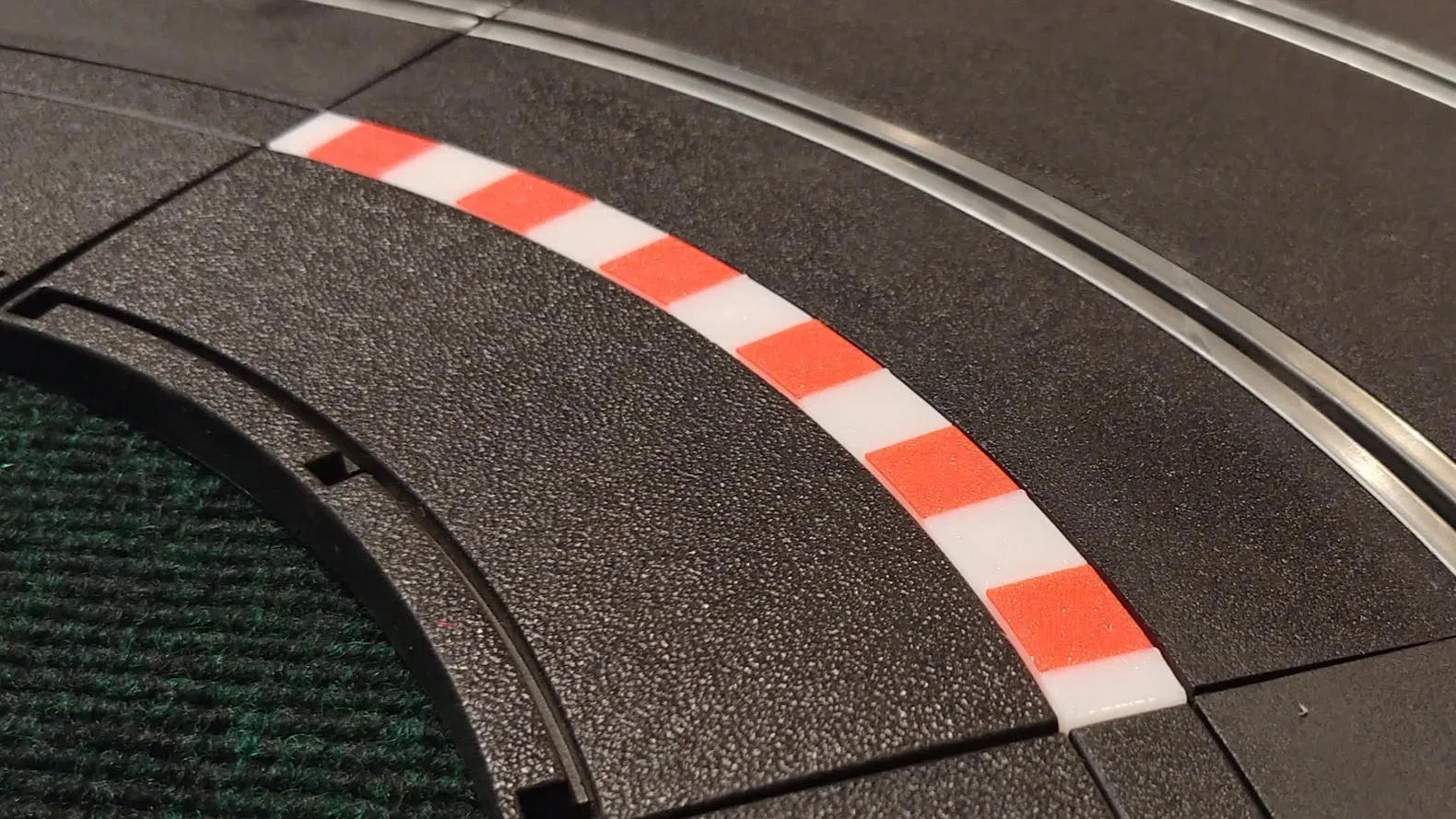

Thay đổi chính so với phiên bản gốc là độ dày của thành và cái lẫy (tab) chính xác hơn, giúp việc lắp vào phần viền của Scalextric dễ dàng và đẹp hơn. Giờ đỡ phải bẻ cong nhiều, và ít bị gãy lẫy hơn. Tui cũng thêm mấy cái ô vuông (tiles) lên bề mặt trên, có thể dùng với máy in đa màu/đa vật liệu như MMU hay XL để tạo hoa văn giống mấy cái lề đường gốc của hãng, mà vẫn phẳng nha!

Mấy file STL đều là file STL đa khối (multi-body). Nghĩa là, nếu bạn chỉ cần tải nó vào phần mềm cắt lớp (slicer), nó sẽ hiện ra một màu đơn giản, không có mấy cái ô vuông. Bạn cứ in một màu cũng được. Nếu muốn có hoa văn, hãy dùng chức năng “tách thành các bộ phận” (split to parts) trong phần mềm cắt lớp của bạn (PrusaSlicer, BambuStudio, Orca Slicer, v.v.) để hiện ra các ô vuông trên mỗi mẫu. Sau đó, dùng các công cụ của phần mềm để gán bất kỳ hoa văn màu nào bạn muốn. Lưu ý là một số hoa văn có thể không khớp ở các đầu nối, nên hãy cân nhắc trước nếu bạn dùng nhiều hơn một ô vuông liên tiếp cho cùng một màu (để tạo thành dải dài hơn cùng màu).

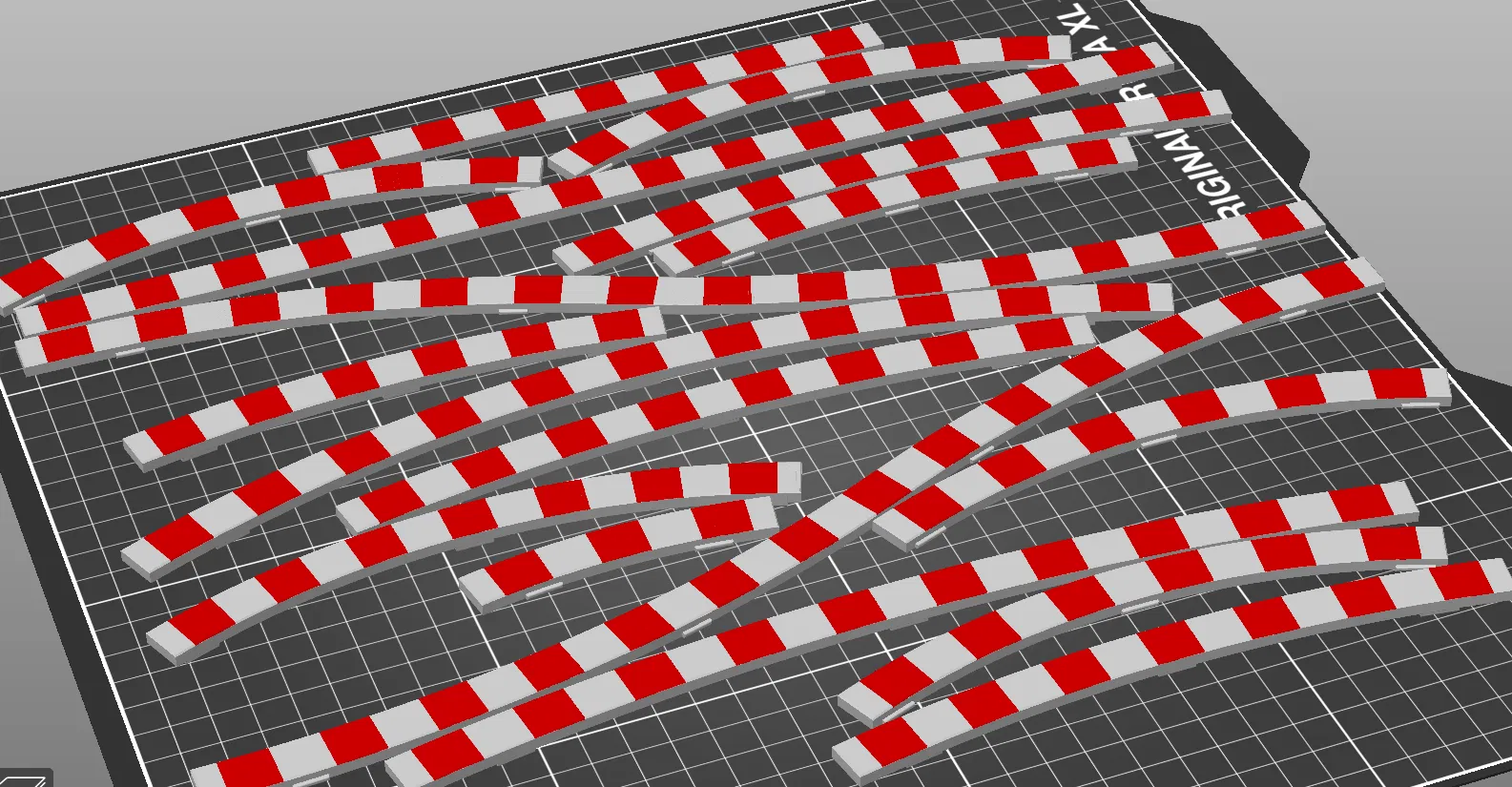

File 3mf đi kèm đã có sẵn tất cả các viền được tách ra và gán màu đỏ trắng xen kẽ các ô vuông.

Lưu ý là chưa phải tất cả các mẫu mới đều được in thử và kiểm tra độ vừa vặn, nhưng tất cả đều được làm dựa trên các lề đường gốc và/hoặc các lề đường phẳng tui làm trước đó, nên tui khá tự tin là chúng sẽ hoạt động tốt.
