V2 Đế Đựng Phụ Kiện & Bút Scribe Foil Cricut

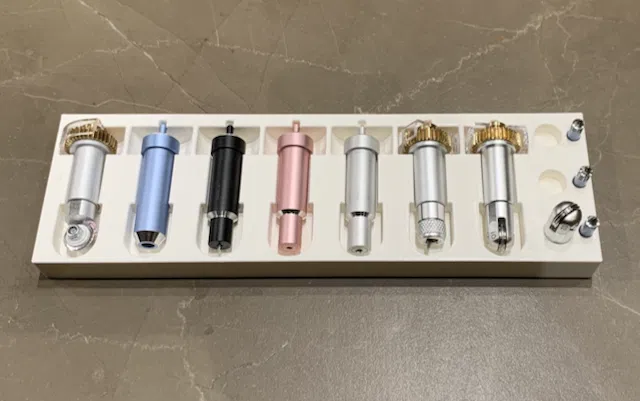

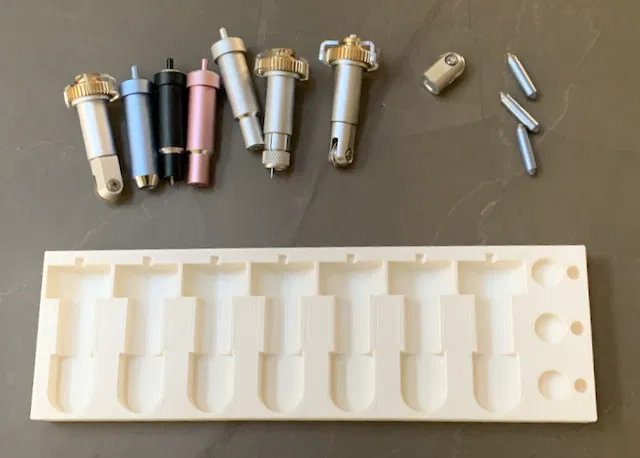

Vợ tui thích cái máy CricutMaker của bả lắm, nên hồi trước tui có thiết kế cái đế đựng 6 món phụ kiện, bỏ vừa khít trong ngăn kéo nông nè (https://www.thingiverse.com/thing:3798887). Sau đó, Cricut ra phụ kiện Foil Transfer, nên tui phải thêm chỗ để mấy món đó vô thiết kế luôn. Vợ tui còn có thêm cái phụ kiện cắt nữa, nên tui nâng cấp lên đựng được 7 món.

Làm tới làm lui, tui mới nhận ra cái thiết kế cũ khó mà sửa đổi, nên cái thiết kế mới trên Fusion360 này dễ dàng thay đổi số lượng phụ kiện chính chỉ với một tham số thôi.

Tui đã tải lên file thiết kế cho cái đế của bả, cộng thêm mấy cái model chung cho đế đựng 1 phụ kiện và cái cục Foil Transfer để mấy bà con xài làm khối xây dựng cho đế của riêng mình — cơ bản là tui vẽ mấy cái khối rồi "trừ" mấy cái model chung đó ra khỏi chỗ tui muốn để phụ kiện vô.

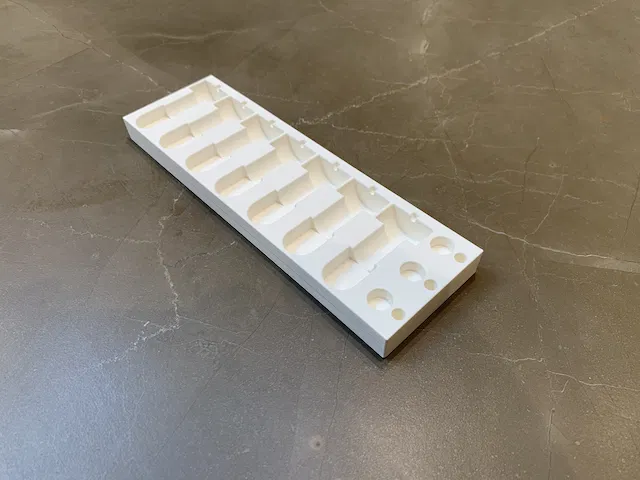

Thiết kế này in ra rất đơn giản — nếu in úp xuống dưới, độ phân giải nào cũng xài được, không cần raft hay support, với tỉ lệ infill tùy thích. Tui in với độ phân giải 0.2mm, infill 15%.

Mấy bà con có hỏi tui có thể bán mấy cái đế in từ thiết kế cũ không. Tui thấy ổn hết (cả thiết kế cũ và cái này), miễn là mấy bà cho tui chút ghi công, như ghi trong giấy phép Attribution-ShareAlike mà tui đăng ký nè. Tui cũng vui nữa nếu mấy bà hú tui một tiếng, vì tui thấy vui lắm khi có người khác build theo thiết kế của tui.

Cài đặt in

Thương hiệu máy in:

Ultimaker

Máy in:

Ultimaker 3

Rafts:

Không

Supports:

Không

Độ phân giải:

0.15 mm

Infill:

20

Filament: Any Any

Ghi chú:

Tui in cái của tui với độ phân giải 0.15mm bằng đầu phun 0.4mm, nhưng chắc chắn là có thể in với tốc độ nhanh hơn, độ phân giải thấp hơn.

Cách tui thiết kế ===

Thiết kế bằng Fusion360. Tui có dùng thước kẹp để đo mấy cái phụ kiện, rồi tạo mấy cái model chung cho chúng, có thêm chút khoảng trống ở bên ngoài.

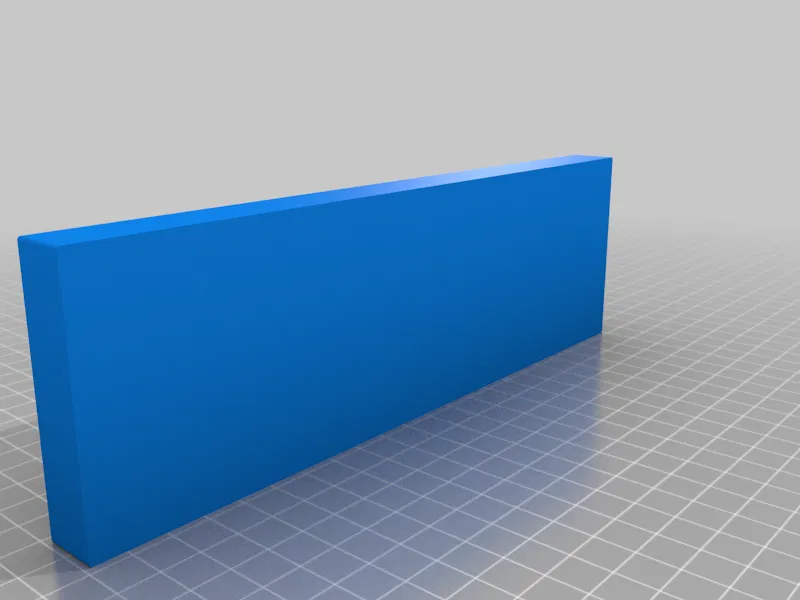

Sau đó tui vẽ một cái hộp, đặt model chung vô hộp ngay chỗ tui muốn khoét, rồi trừ nó ra.

Có một tham số trong file Fusion360 cho phép thêm hoặc bớt phụ kiện chính (hiện tại là 7 món), nhưng thành thật mà nói thì tui chưa test kỹ lắm.

Tui có tải lên file thiết kế cho cả cái đế, cộng thêm mấy model cho phụ kiện chung và cái foil transfer chung, ở định dạng Fusion360 và STEP. Mấy bà cứ tự nhiên dùng mấy cái này để tự làm đồ của riêng mình nha (nếu làm thì hú tui nha, tui thích lắm)!

Danh mục: Tool Holders & Boxes
