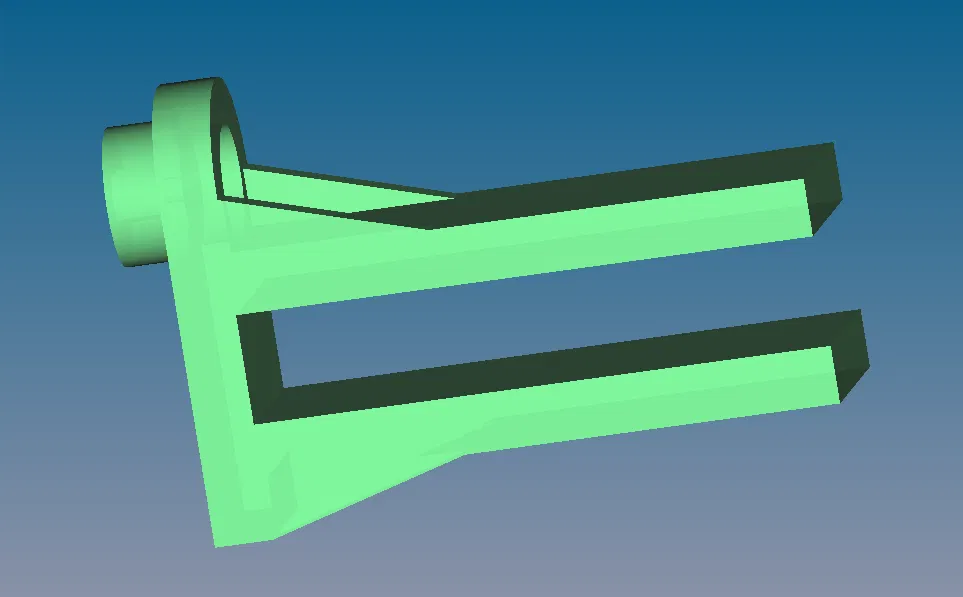

Kẹp kệ SV07 giữ ống chỉ sợi nhựa

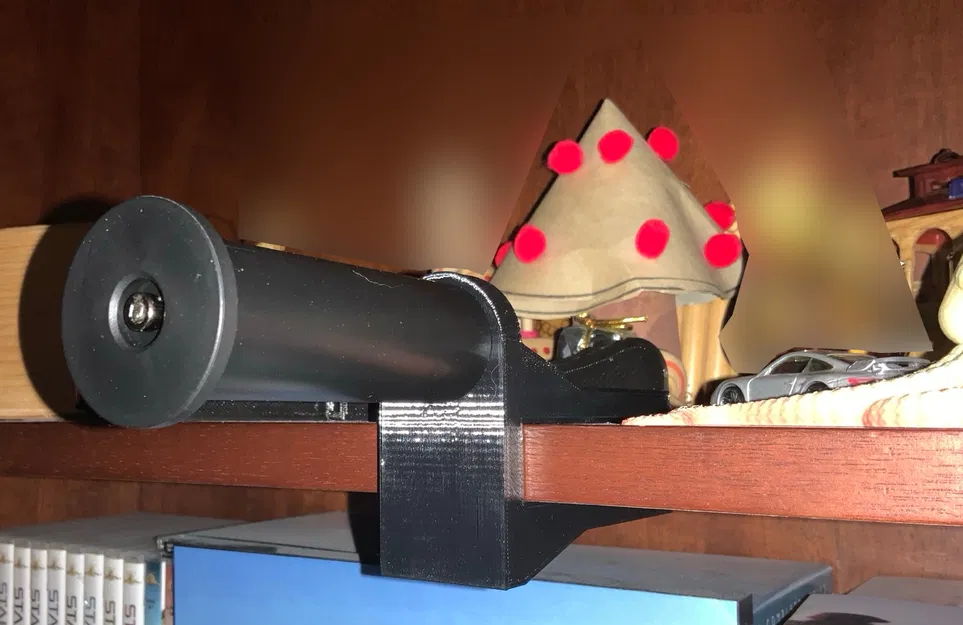

Gắn con lăn ống chỉ có vòng bi có sẵn vào kệ bằng kẹp này. Các file STL có 3 tùy chọn độ dày kệ, nhưng mình cung cấp file thiết kế FreeCAD để bạn có thể tạo thiết kế tùy chỉnh cho kệ không chuẩn.

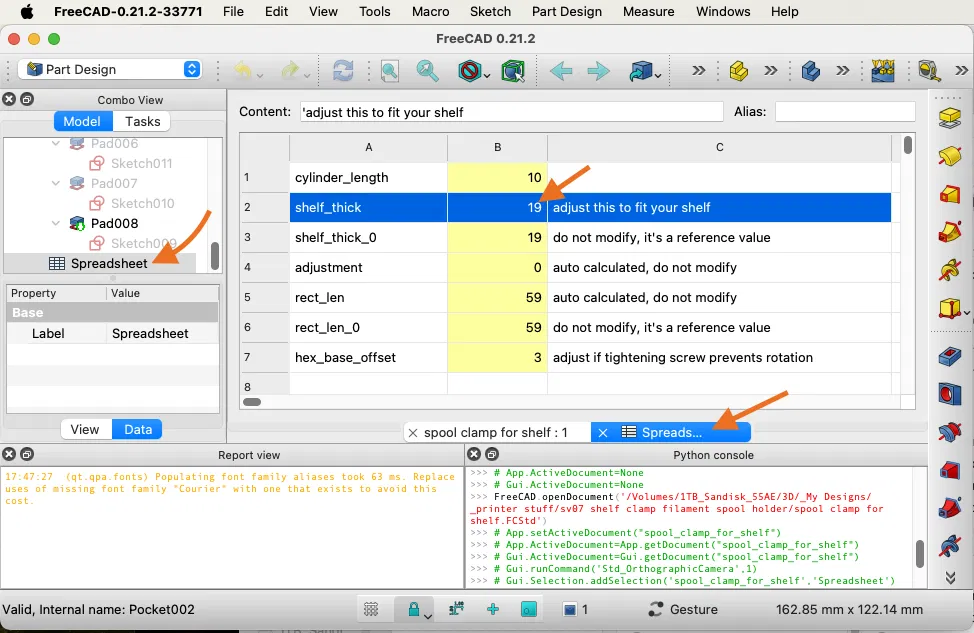

Màn hình chụp giải thích nơi có thể chỉnh sửa tham số.

2-7-24: Tải lại file FreeCAD và STL cho kẹp để sửa lỗ vít bị thiếu.

Để in:

• Đặt nằm nghiêng trên máy in.
• In bằng PETG, ABS hoặc ASA vì PLA có xu hướng chảy dưới áp lực và sẽ bị lỏng và cong theo thời gian.
• In với 4-5 lớp vỏ (perimeters) và mật độ điền (infill) rectilinear kha khá, 25-35%, để đảm bảo cả độ cứng và độ đàn hồi.
• Đảm bảo hiệu chỉnh lỗi chân voi (elephant foot) đúng cách để không làm trầy xước bề mặt kệ.
• Tính toán khoảng hở ~0.2-0.3 mm nếu máy in của bạn bị in quá nhiều nhựa (overextrudes).
• Tốt nhất là in thử một mẫu nhỏ gồm 3-4 lớp để kiểm tra xem có đủ khoảng hở không.

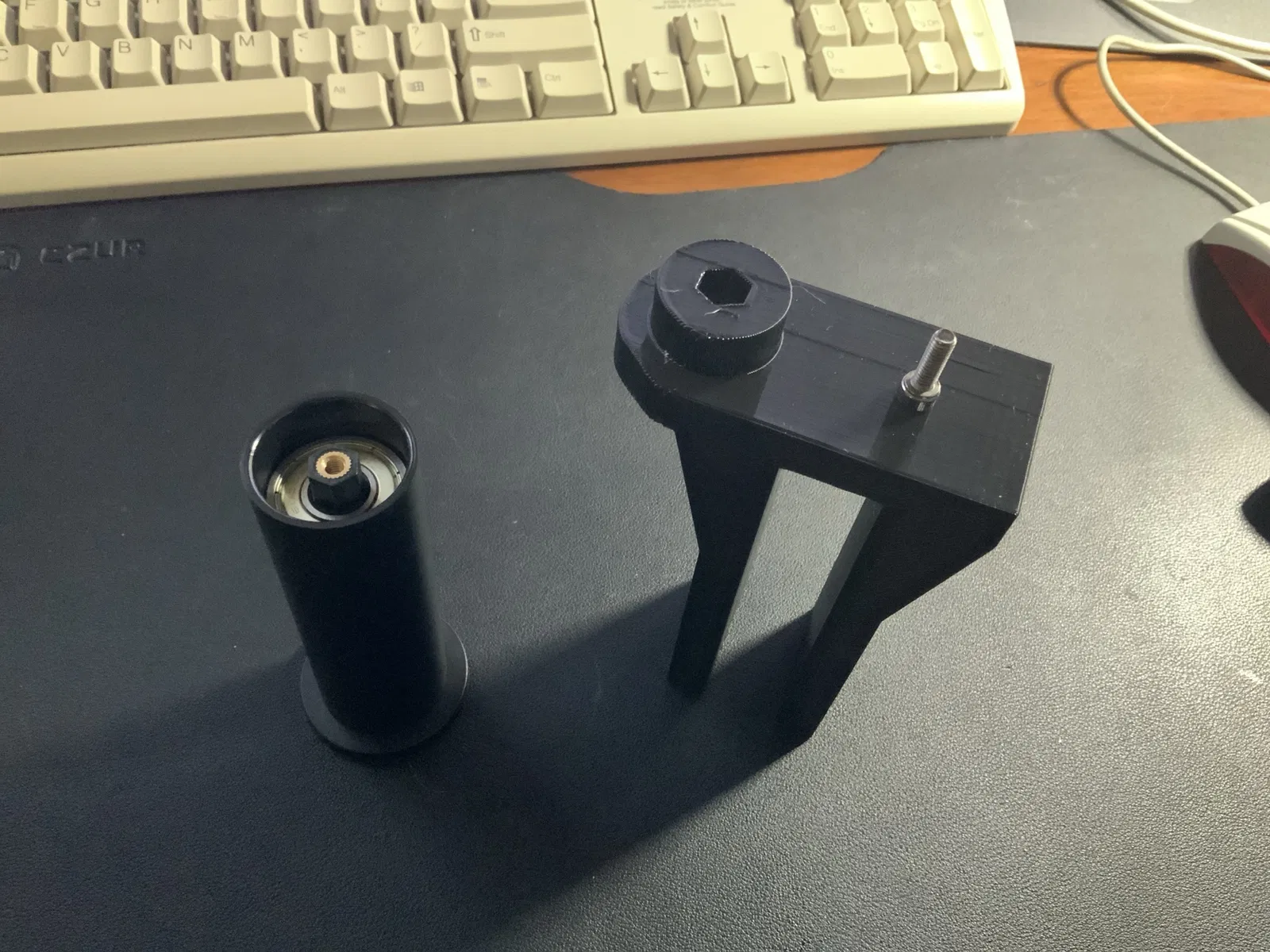

Mình cũng cung cấp một miếng đệm lục giác 2 mm trong trường hợp bạn thấy con lăn không di chuyển được sau khi siết chặt ốc ở cả hai đầu. Cả file STL và thiết kế FreeCAD cho miếng đệm đều được bao gồm.
