Đầu Phun Alien Ultralight X1

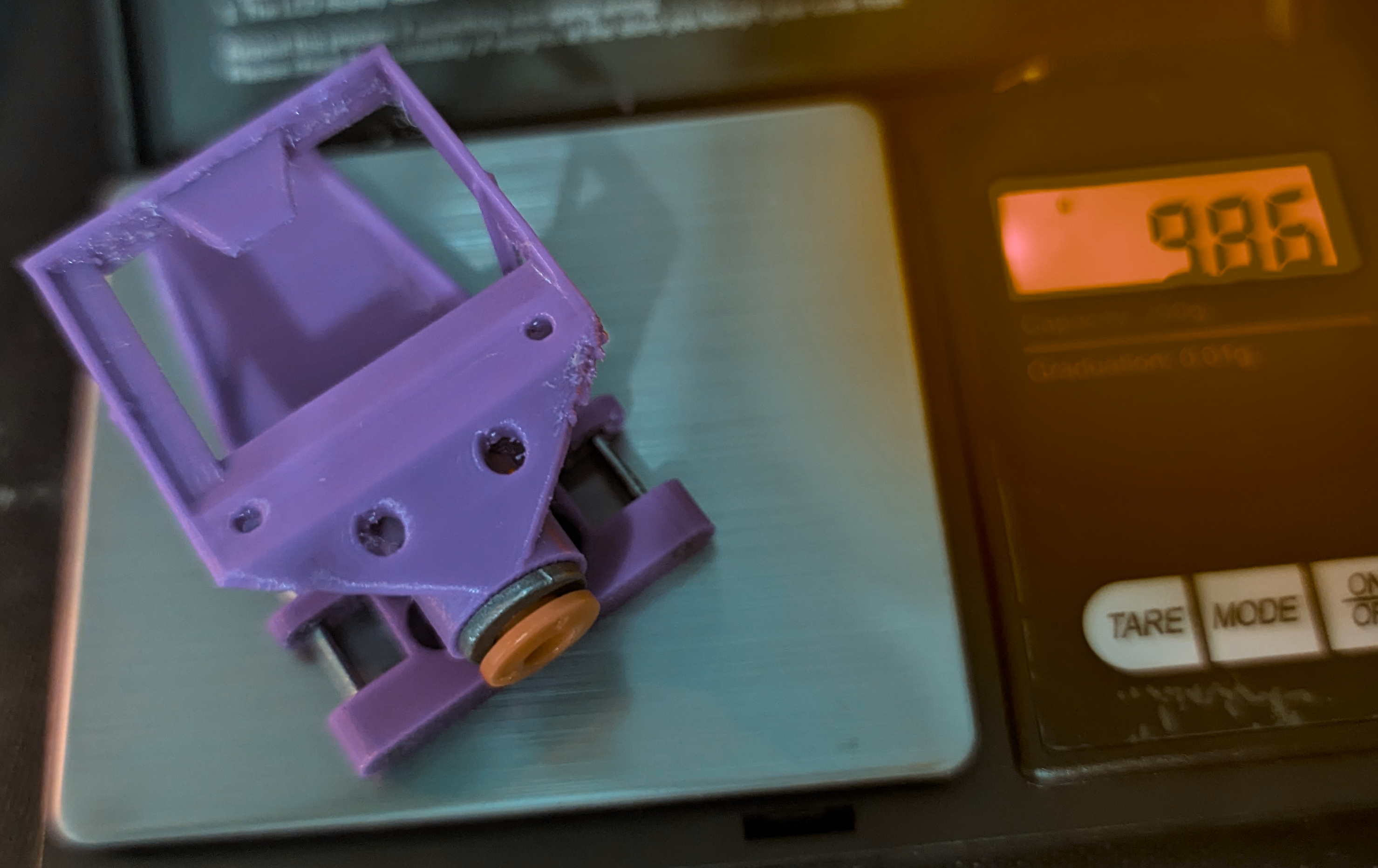

Đây là bộ phận đầu phun nhẹ nhất mà tôi có thể nghĩ ra cho một khung gantry dựa trên MGN9C, mà không quá dị biệt.

Bộ phận đầu phun của máy in Bambu X1C vừa nhẹ vừa hiệu quả (và các bản sao của nó có sẵn với giá rẻ!). Thêm quạt 3010 để làm mát đầu phun, và collet ECAS04 để gắn chặt ống bowden. Tích hợp các điểm gắn cho khung MGN9C và dây curoa. Thêm tấm chắn gió để quạt phía sau không thổi trực tiếp vào đầu phun.

In với mặt bowden úp xuống và sử dụng giá đỡ dạng cây (tree supports). Bạn sẽ phải ấn collet ECAS04 thật mạnh để nó vào đúng vị trí trong adapter. Thêm một đoạn ống PTFE nhỏ (~2mm) vào khoảng trống 4mm giữa collet và đầu phun.

Cắt các đoạn thép dài 1.6mm và luồn chúng qua hai bên của bộ phận này để làm điểm neo cho dây curoa.

Gắn bộ phận này vào khung MGN9C trước khi lắp đầu phun, vì nó sẽ che các ốc vít khi đã lắp xong.

Lắp đầu phun, sau đó cuối cùng, gắn quạt và kết nối dây curoa. Bạn có thể cần phải khoan rộng các lỗ gắn quạt (nếu quạt của bạn dùng ốc M3). Nếu vậy, bạn có thể chỉ cần vặn ốc trực tiếp vào nhựa (không cần đai ốc).

Tất cả phần cứng ngoại trừ các thanh thép 1.6mm (tức là các đai ốc và bu lông) nên dùng bằng nhôm để tiết kiệm trọng lượng.
