Tự chế mặt bích cho bạc đạn Goblin 695

Mình có mua mấy cái bạc đạn (bearing) loại nhẹ làm bằng nhựa với bi thủy tinh.

Bọn mình muốn xài mấy cái bạc đạn này cho máy in 3D. Nhưng mà máy in 3D thì cần loại có mặt bích (flanged bearings), mà giờ chưa có bán sẵn.

Tuy nhiên, mình có mua được bạc đạn 695 (5x13x4) loại thường rồi mình chế thêm mặt bích cho nó.

Đừng có nói với tui là cái này không ổn nha, tui làm là vì tui muốn làm thôi, khỏi cản.

Chất liệu nhựa làm bạc đạn này là Delrin / acetal / POM (mấy cái này đều là một thôi).

Keo dán lên cái vật liệu này khó lắm vì nó có bề mặt năng lượng cực kỳ thấp. Tuy nhiên, có hai kỹ thuật có thể xài được trong xưởng tại nhà. Một là chà nhám bề mặt, hai là dùng lót polyolefin rồi dán bằng keo siêu dính cyanoacrylate (CA). Dùng lót thì dễ làm ngon hơn, nên tui làm theo cách này.

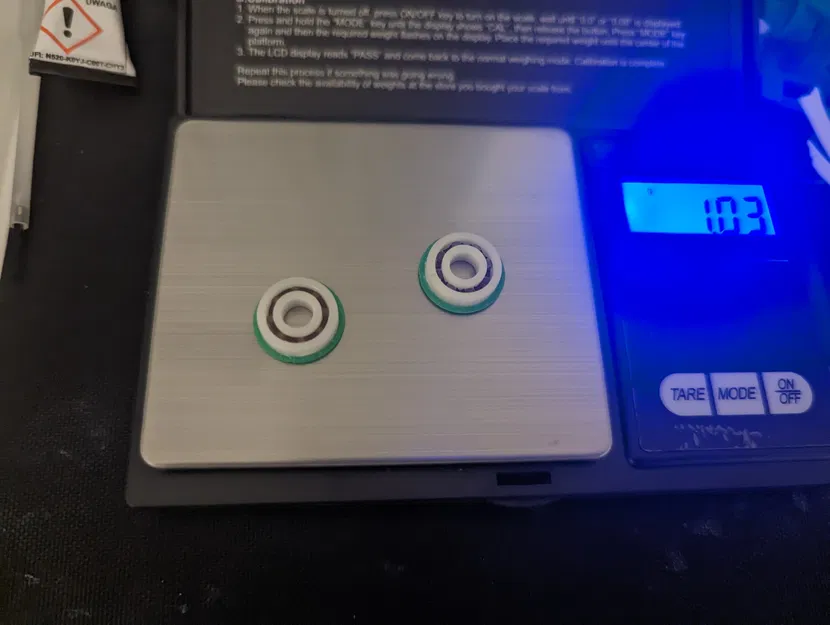

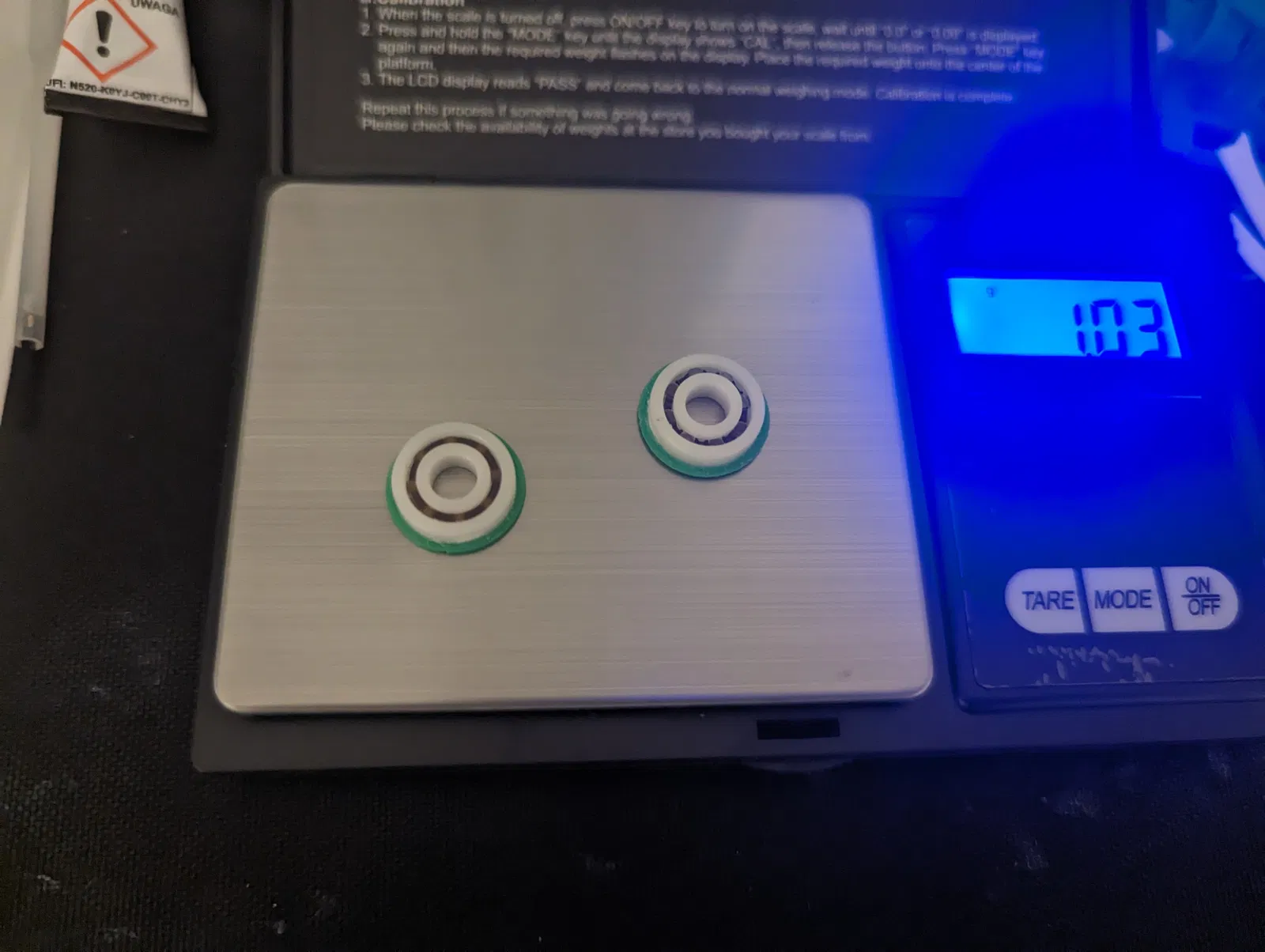

Tôi đã che phần 3mm phía trên của mỗi cái bạc đạn lại và quét lót xung quanh cái cạnh 1mm phía dưới bị lộ ra, cố gắng giữ nó ở bề mặt phía ngoài. Tôi lặp lại cho 3 lớp lót. Sau đó tôi dùng keo CA liền để gắn cái mặt bích vào bạc đạn.

Tui hy vọng là mấy cái mặt bích này tuy không dính siêu chắc nhưng mà cũng đủ xài, chứ không phải là điểm dở nhất của cái ý tưởng này.

In thử mấy cái bộ phận hiệu chuẩn (calibration parts) với tỉ lệ Z khác nhau (ví dụ z scale 1.1, z scale 0.9, z scale 0.8), điều quan trọng nhất là chiều cao của mặt bích phải cỡ 1mm hoặc thấp hơn một chút.
