Giá đỡ quạt tản nhiệt RatRig V-Core 3.1 cho motor X-Y
Giá đỡ quạt tản nhiệt cho motor bước X-Y, giúp làm mát hiệu quả cho RatRig V-Core 3.1 với Enclosure 2. Được thiết kế để sử dụng quạt 6010 và ren ép nhiệt M4. Dành cho phía bên trái, cần mirror cho phía còn lại. Nên dùng supports khi in.
Mô tả
Đây là bản đang trong quá trình phát triển.

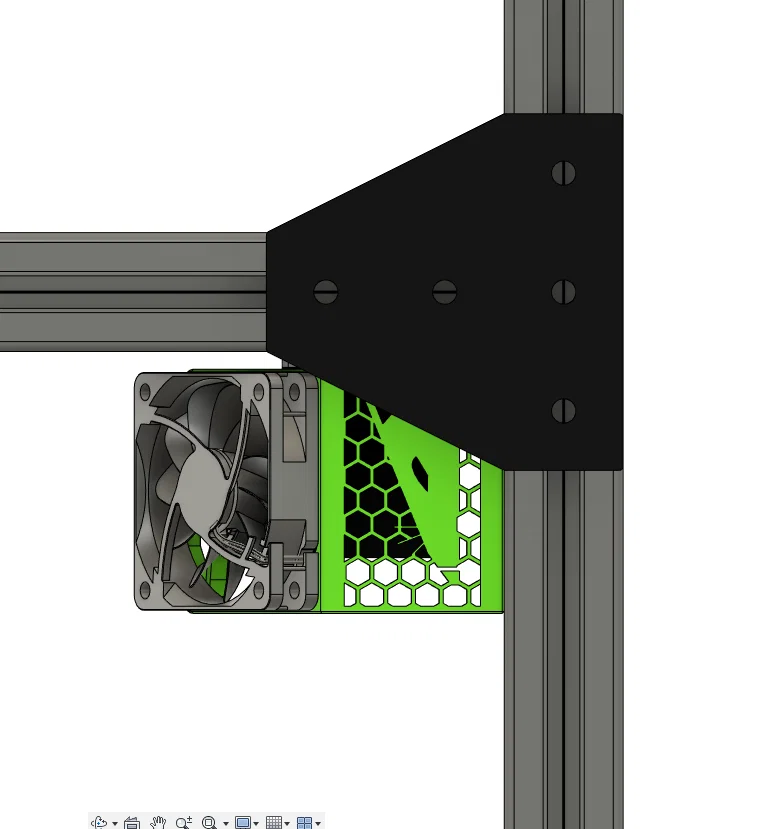

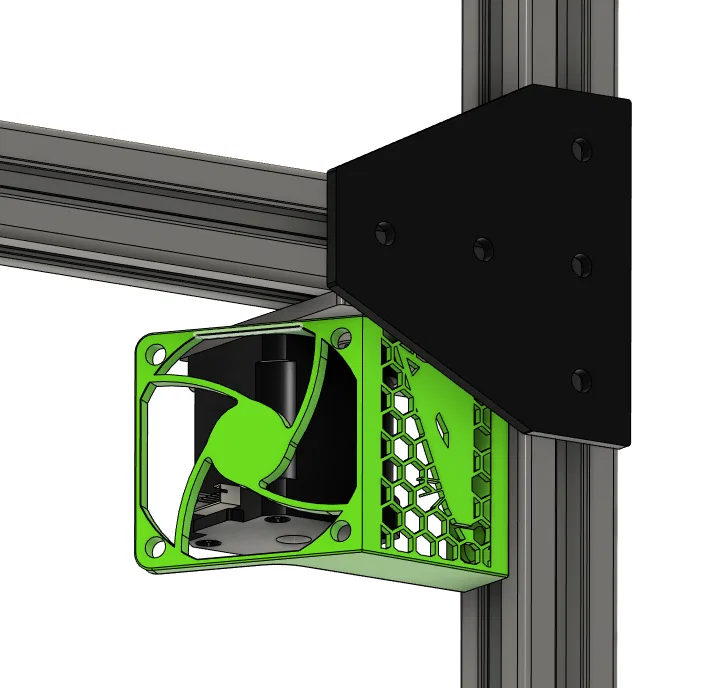

Tôi đã chế ra cái này để gắn quạt 6010 nhằm làm mát cho các motor bước X & Y. Tôi nhận thấy việc gắn tản nhiệt ở đáy motor không hiệu quả bằng việc thổi luồng khí ngang qua hai bên hông motor.
Tôi cũng đã thiết kế sẵn lỗ cho ốc M4 loại ngắn với ren ép nhiệt từ CNC Kitchen cho quạt, vì đó là loại tôi đang có.
Cái này dành cho V-Core 3.1 phiên bản có Enclosure 2.
Đây là cho phía bên trái của máy in. Bạn chỉ cần mirror (lật) theo trục Z cho cái còn lại.
Tôi đã in bằng ABS. Tôi khuyên bạn nên dùng supports vì có những chỗ bị overhang.
