Dụng cụ hỗ trợ hàn cho bảng mạch nhỏ (PCB)

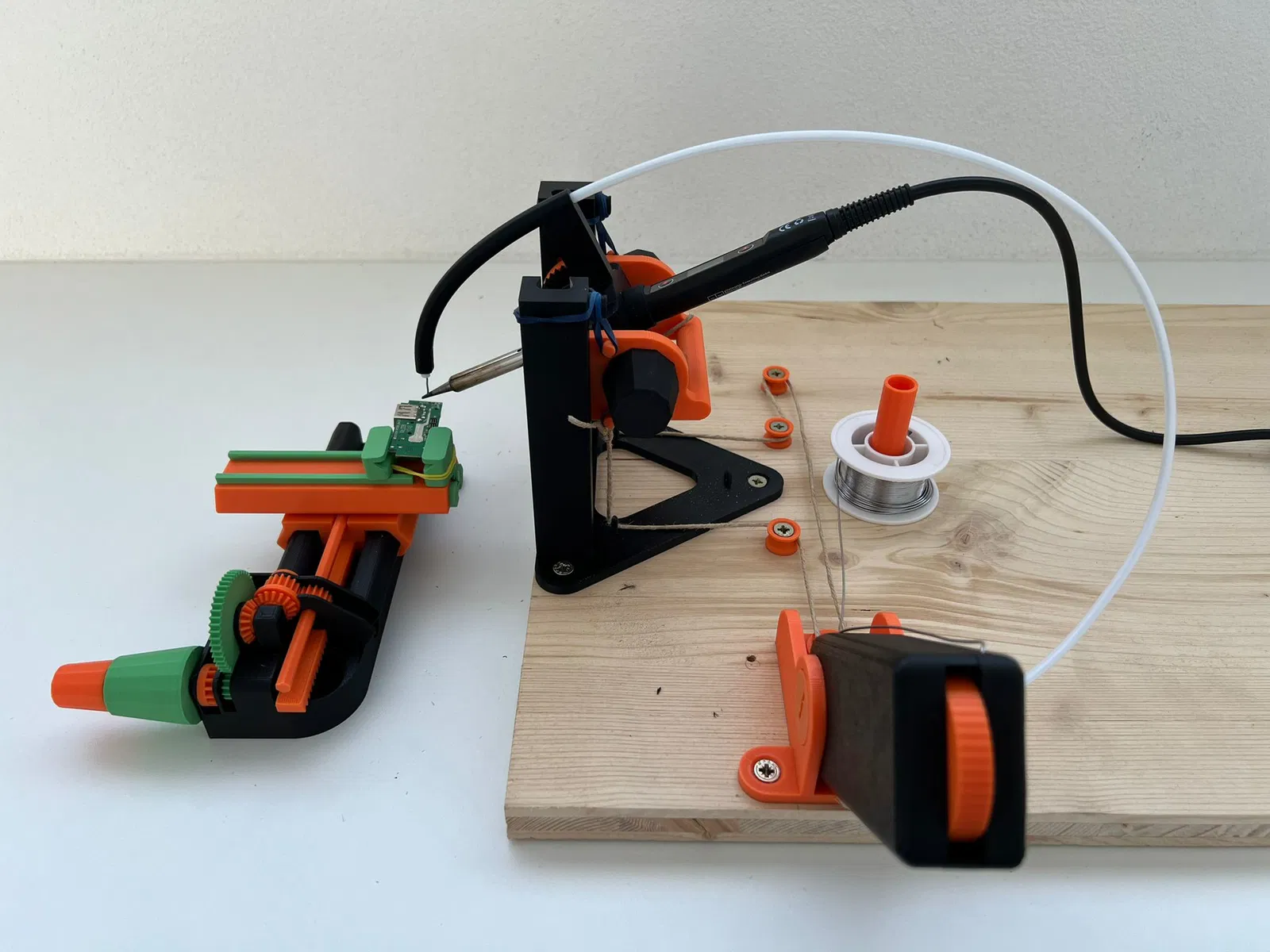

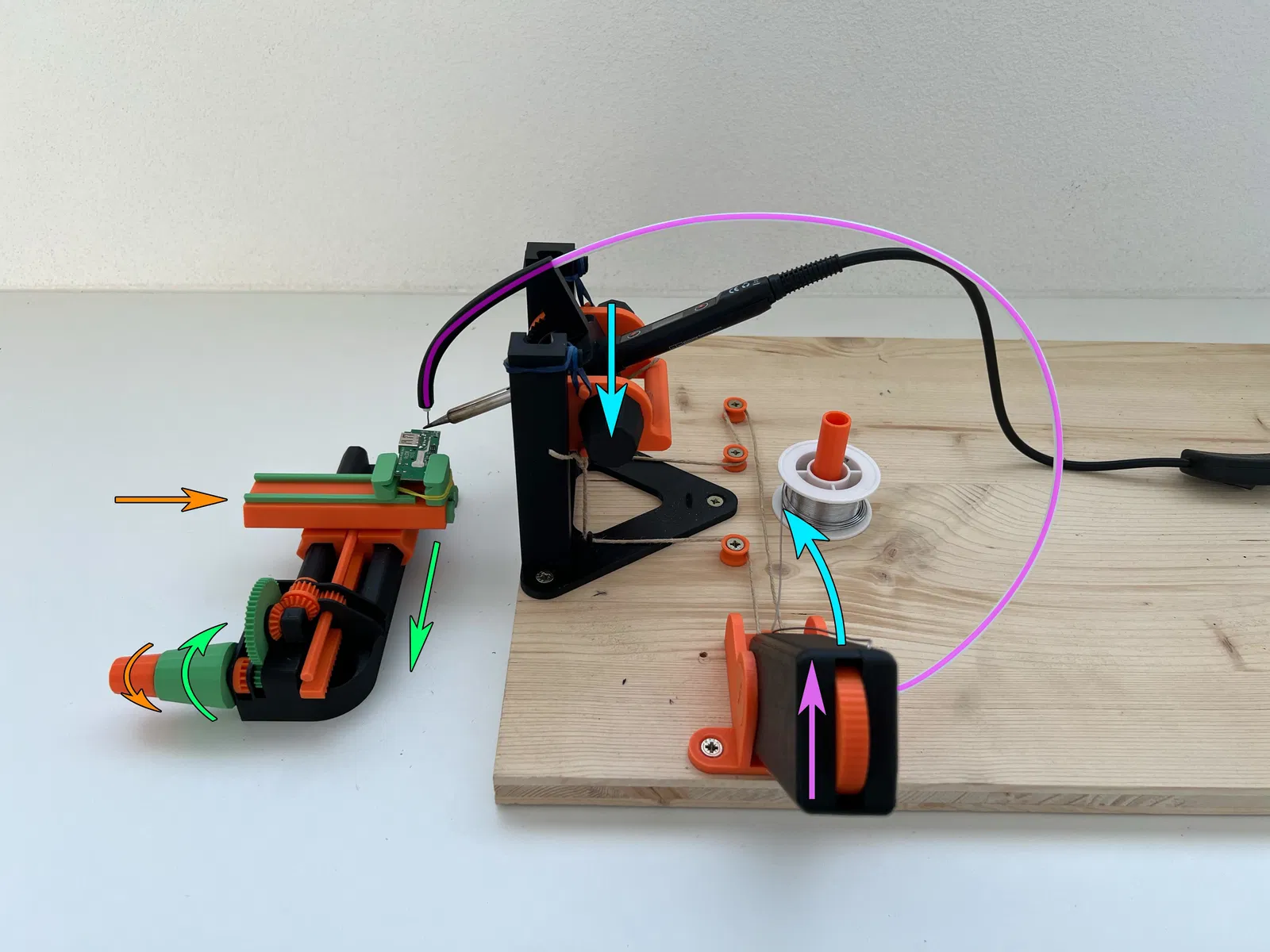

Mục tiêu của mô hình này là tìm ra giải pháp để hàn các bảng mạch nhỏ (PCB). Tôi luôn gặp khó khăn trong việc giữ mỏ hàn ổn định và điều này tương đối quan trọng với các bảng mạch nhỏ. Đó là lý do tại sao tôi muốn thiết kế một dụng cụ hỗ trợ hàn để giữ mỏ hàn luôn ổn định và vẫn có thể di chuyển nó theo cả 3 trục. Điều quan trọng đối với tôi là nó có thể cấp thiếc hàn trực tiếp và bạn không cần dùng thêm một tay chỉ để làm việc đó. Tôi cũng muốn có thể thay đổi góc của mỏ hàn bất cứ lúc nào và không bị giới hạn ở một góc độ duy nhất, vì các công việc khác nhau yêu cầu các góc khác nhau.

Nếu mỏ hàn của bạn có đường kính từ 2 cm trở lên tại điểm dày nhất, hãy sử dụng phiên bản phù hợp cho bộ giữ mỏ hàn, xem mô tả tệp.

Cài đặt in:

• Tất cả các tệp đã được xoay đúng cách.
• Tất cả các tệp đã được in với chiều cao lớp 0.2mm. Hầu hết tất cả các tệp đều có thể in mà không cần hỗ trợ, nếu cần hỗ trợ thì điều đó được chỉ ra trong nhãn tệp. Tôi đã in hầu hết mọi thứ bằng PLA, ngoại trừ một vài tệp ở gần mỏ hàn, những tệp này tôi đã in bằng ABS, tôi cũng đã chỉ ra điều đó. Hai bánh xe nhỏ cũng được làm bằng TPU.

Vật liệu:

• Đối với mô hình, bạn chỉ cần một vài con vít, một vài miếng cao su và một tấm gỗ nhỏ hoặc tương tự để gắn, ngoài ra mọi thứ đều được in 3D. Sẽ là một lợi thế nếu bạn có một ống PTFE (4mm), những ống này cũng có thể tìm thấy trực tuyến với giá rất rẻ, tôi lấy ống dự phòng từ máy in 3D của mình, nhưng bạn cũng có thể mua chúng trực tuyến với giá rất rẻ. Nếu bạn không có, bạn cũng có thể cấp thiếc hàn thủ công.

Trong trường hợp gặp sự cố khi lắp ráp:

• Tôi đã in tất cả các bộ phận cần cố định với khoảng hở 0.075mm, tất cả các bộ phận khác với khoảng hở 0.1-0.15mm. Nếu máy in của bạn gặp sự cố với khoảng hở này, bạn có thể tăng khoảng hở trong slicer của mình, nếu bạn không biết cách làm thì có rất nhiều hướng dẫn trực tuyến.

Sự cố với việc dẫn thiếc hàn:

• Nếu thiếc hàn chảy ra ngoài mỏ hàn, chỉ cần làm nóng bộ phận có ống dẫn ống PTFE bằng súng hơi nóng và uốn nắn nó cho đúng hình dạng.

Sự cố với trục Z

• Nếu nó quá chặt, hãy in bộ phận đỉnh trục Z và đặt nó lên thanh ray trục Z.

Lắp ráp:

Có thể một số đối tượng trông khác, điều này là do tôi đã tối ưu hóa một số tệp nhưng không in lại chúng. Mô hình bao gồm 3 bộ phận chính, nếu bạn không có ống PTFE, bạn có thể in cần gạt tiện lợi hơn, không có bộ phận cấp thiếc hàn.

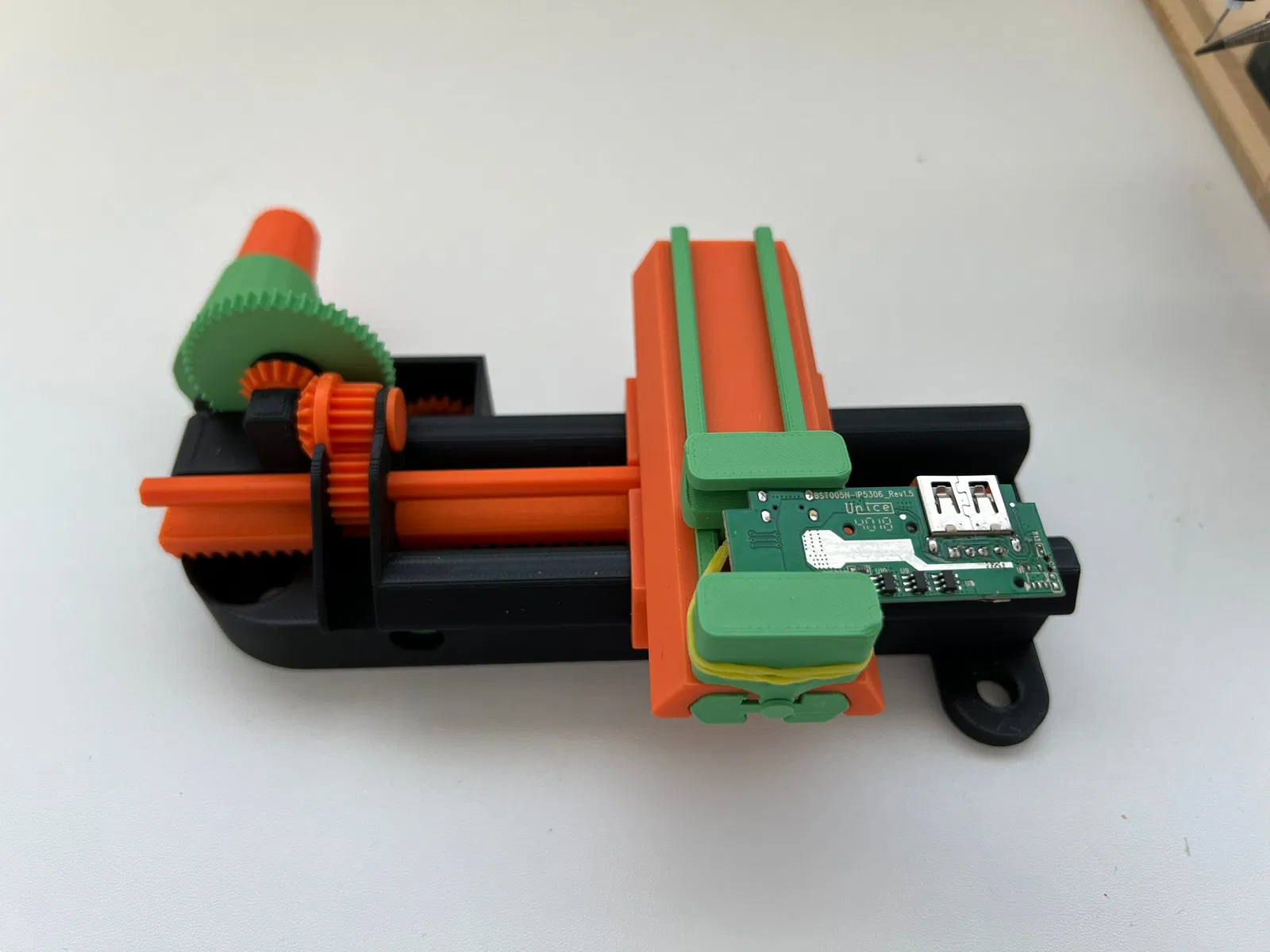

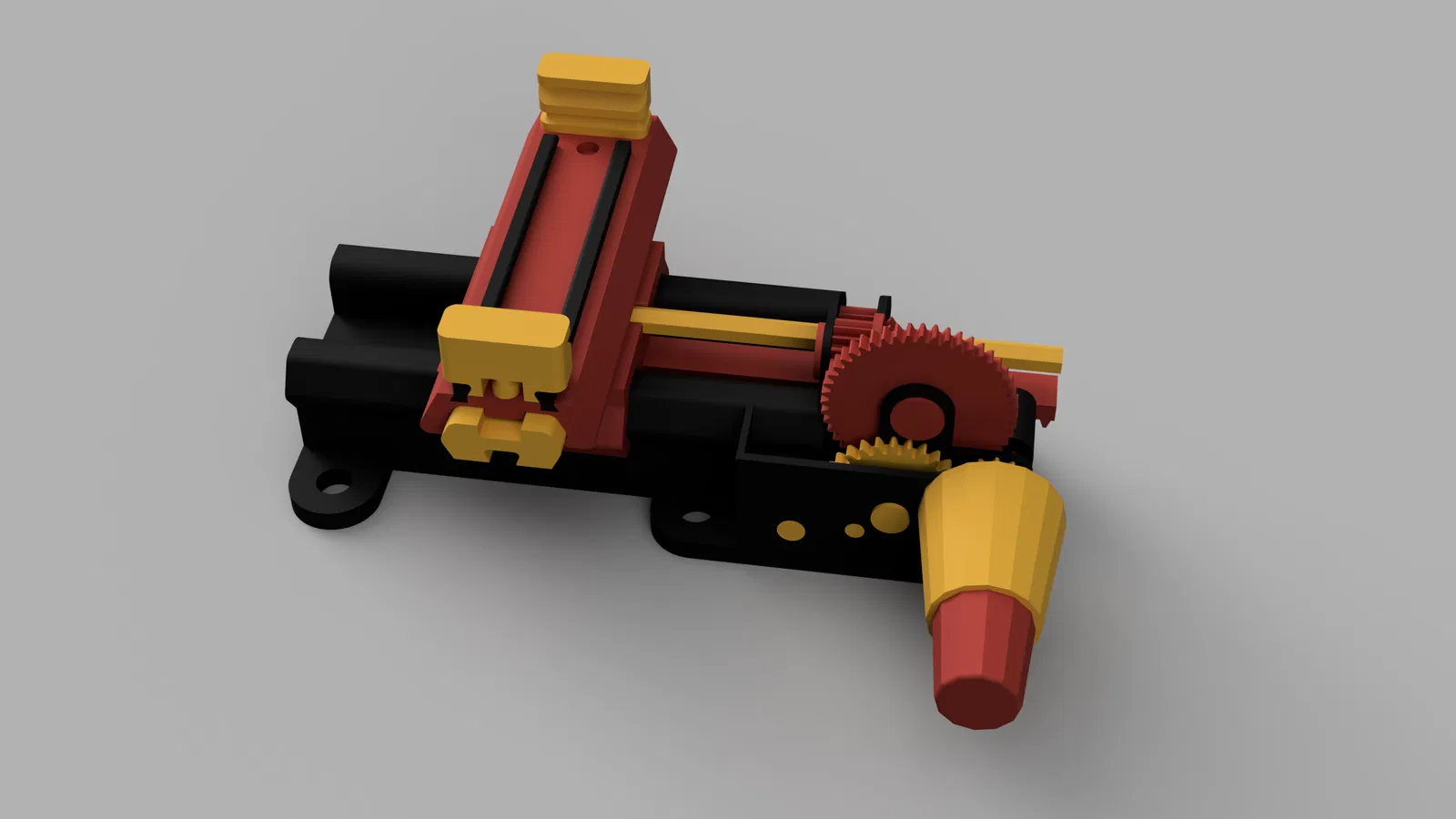

Bàn kẹp PCB

• Vật liệu bổ sung: 1 dây thun nhỏ Các bộ phận in 3D sau đây là cần thiết cho bộ phận này:

1. Đặt 3 bánh răng này vào thanh ray X.

2. Cố định bánh răng bằng thanh trục.

3. Lắp bánh răng lớn và cố định bằng thanh trục.

4. Đặt bánh răng nhỏ vào lỗ tương ứng ở dưới cùng bên trái. Cách tốt nhất là xoay thanh ray và dùng kim đẩy bộ phận vào.

5. Lắp bánh răng đôi vào lỗ tiếp theo và cố định bằng thanh trục.

6. Bây giờ hãy lắp bánh răng và đẩy thanh trục từ bước 2 vào hết.

7. Lắp bánh răng và cố định nó bằng bánh răng lớn.

8. Lắp bánh răng nhỏ và cố định nó bằng bánh răng kia.

9. Cố định bánh răng 90° vào vị trí.

Bây giờ bạn sẽ còn lại 1 bánh răng, bạn sẽ cần nó sau này.

10. Đặt bánh răng dài và 2 chốt màu xanh lá cây vào xe trượt X.

11. Đặt thanh ray Y lên trên.

12. Cố định thanh ray từ cả hai phía bằng hai chốt còn lại.

13. Bây giờ hãy đẩy hai thanh ray cho bộ giữ PCB vào xe trượt Y.

14. Đặt một miếng cao su nhỏ lên một trong những bộ giữ PCB.

15. Cố định cả hai bộ giữ PCB vào xe trượt Y, đặt miếng cao su lên bộ giữ không di chuyển và cố định bộ giữ không di chuyển bằng chốt.

16. Ghép hai bộ phận lại với nhau.

17. Đẩy xe trượt X vào và cố định bánh răng. (Nếu không vào được, bạn phải xoay bánh xe cho trục X).

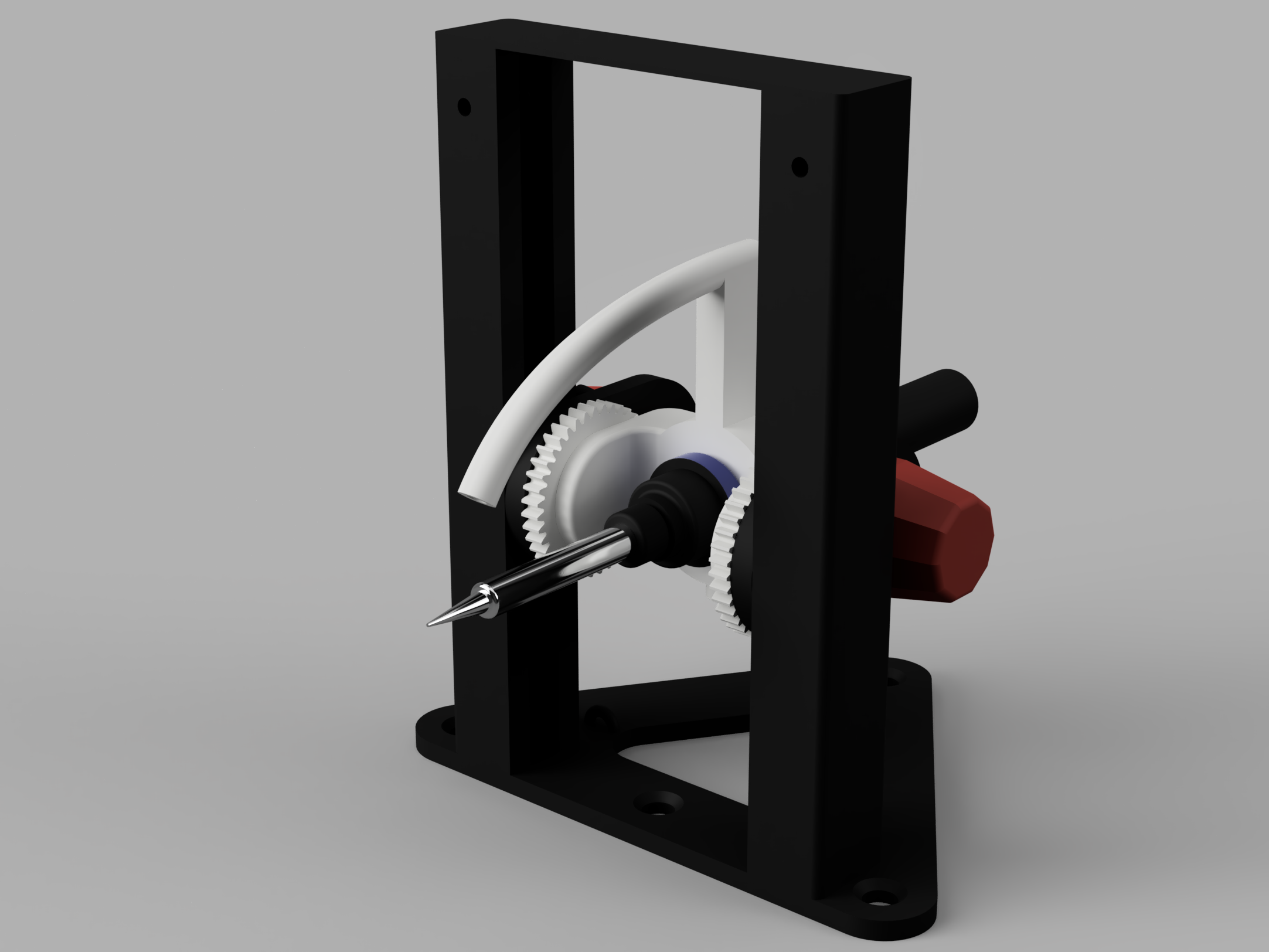

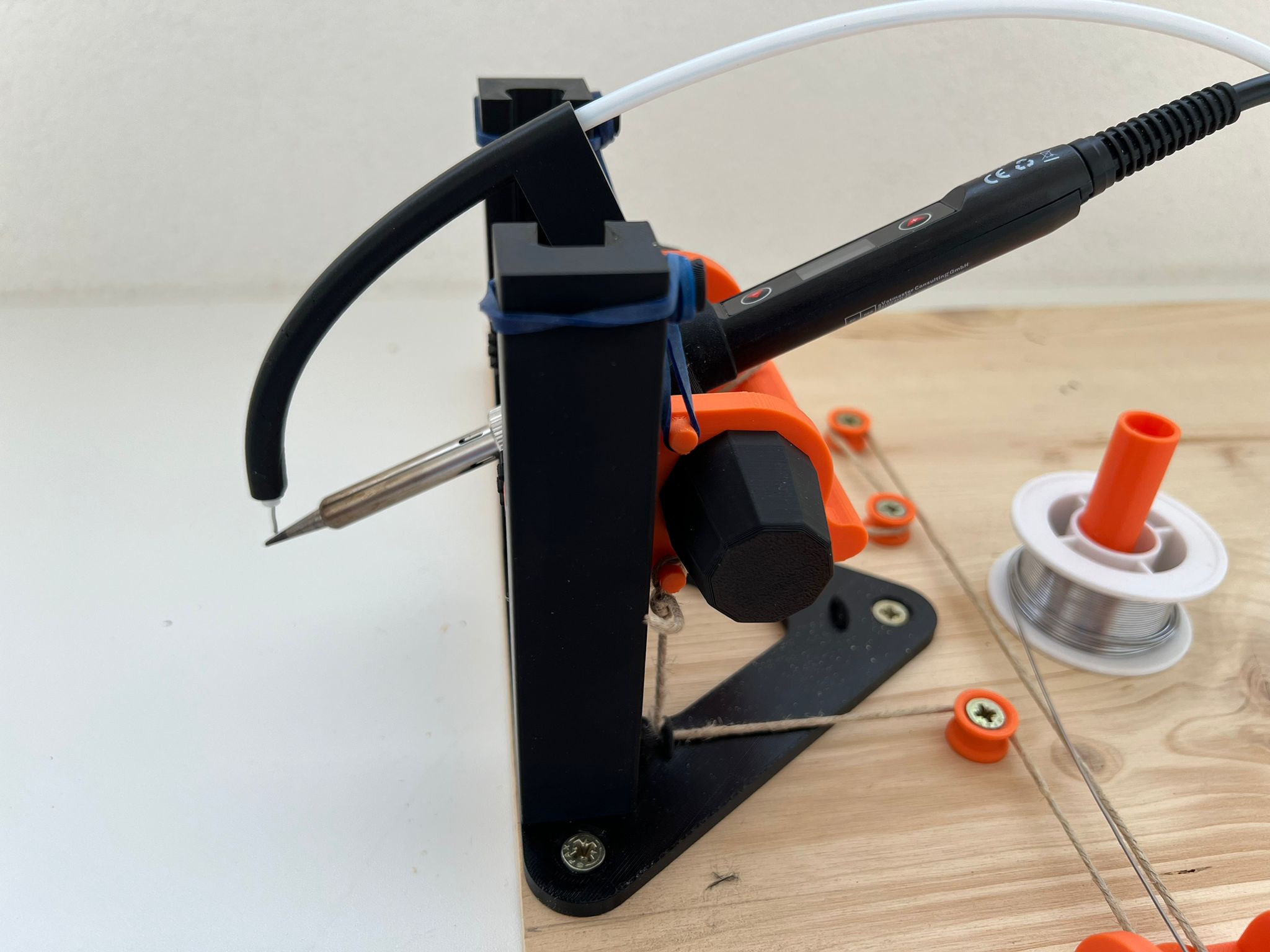

Bộ giữ mỏ hàn

• Vật liệu bổ sung: 2 dây thun (hoặc lò xo), 1 ống PTFE Các bộ phận in 3D sau đây là cần thiết cho bộ phận này:

1. Vặn một vít M5 hoặc M4 với một đầu ren vào lỗ đã đúc sẵn.

2. Gắn bộ giữ mỏ hàn vào xe trượt Z.

3. Luồn xe trượt Z lên thanh ray Z.

4. Cố định mỏ hàn bằng kẹp và luồn ống PTFE qua ống dẫn.

5. Bây giờ hãy cố định bộ phận bằng hai miếng cao su hoặc lò xo.

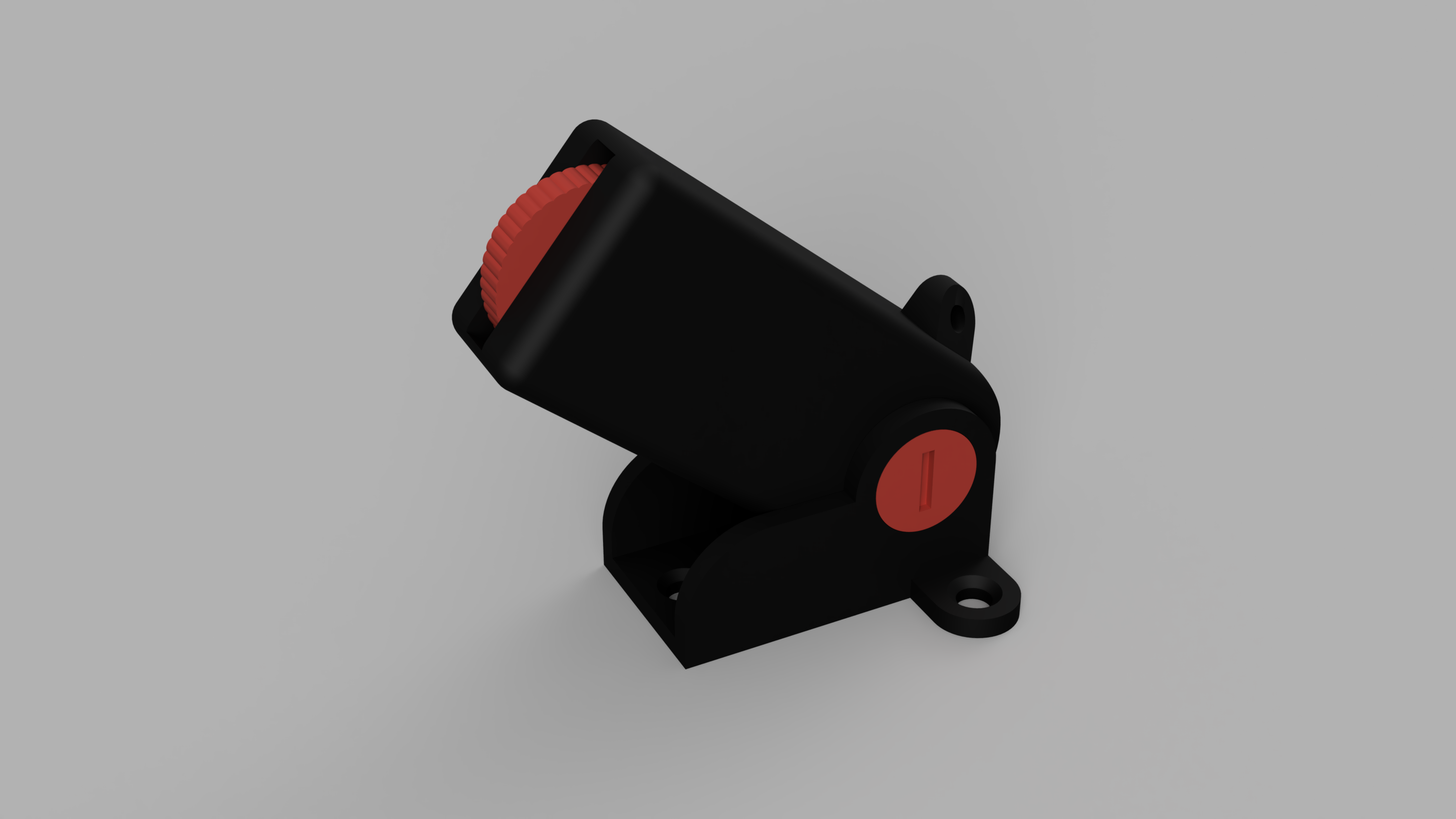

Cần gạt và bộ cấp thiếc hàn.

• Hai bánh xe màu đen trong hình được in từ TPU.
• Nếu bạn không có ống PTFE, bạn chỉ cần 4 bộ phận và có thể bỏ qua các bước 1-7. Các bộ phận in 3D sau đây là cần thiết cho bộ phận này:

1. Lấy hai bánh răng và đặt một tấm lên chúng.

2. Thêm hai bánh xe TPU.

3. Đặt tấm còn lại và bánh răng lên trên.

4. Đặt toàn bộ bộ phận vào vỏ.

5. Thêm bánh răng nhỏ.

6. Đặt bánh xe.

7. Đóng vỏ.

8. Đặt cần gạt vào bộ giữ và cố định nó bằng thanh trục. (Chú ý hướng)

9. Sau đó bạn có thể đóng nó từ phía bên kia.

Đặt vị trí

• Vật liệu bổ sung: một sợi dây

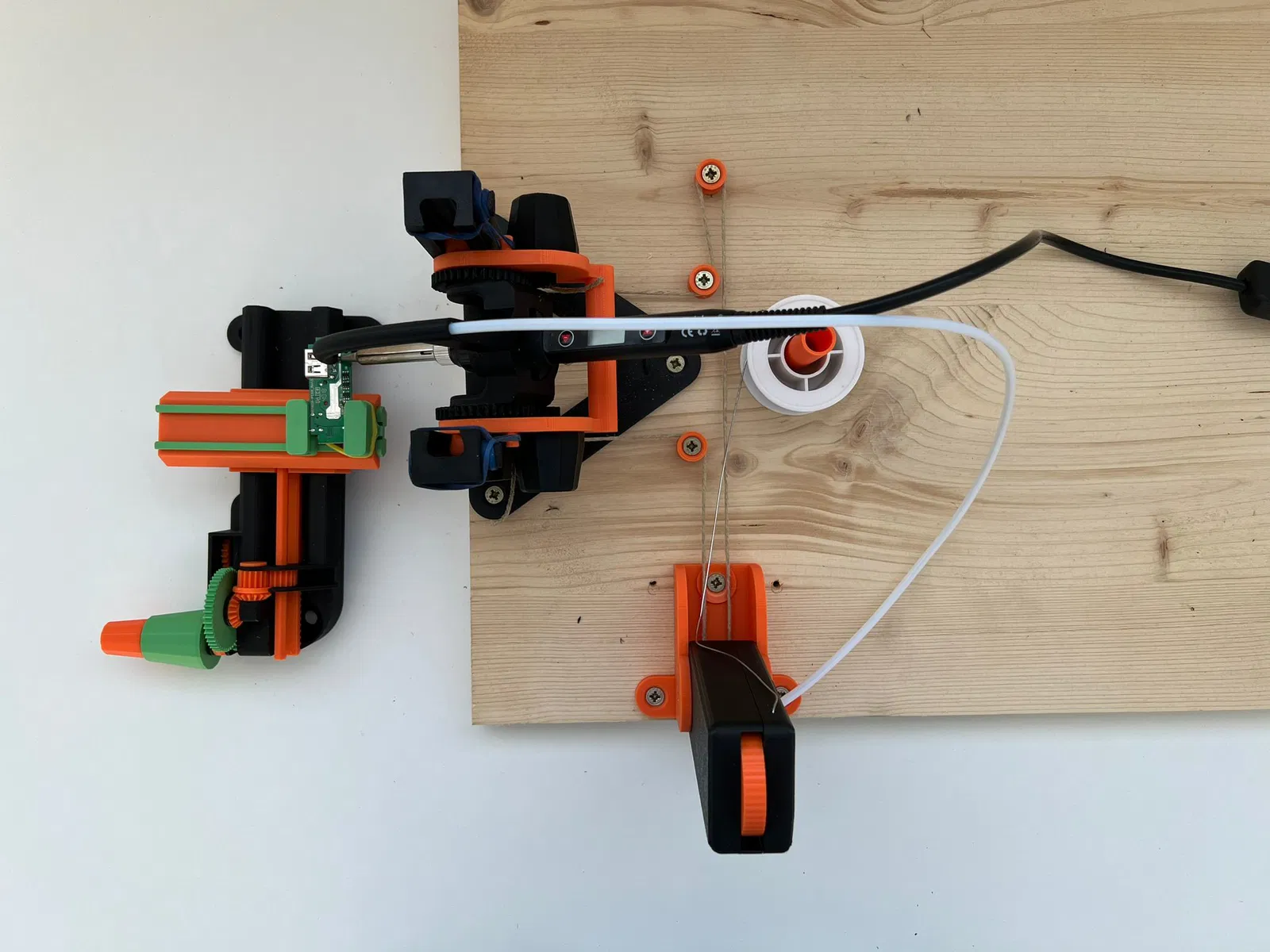

1. Đặt mọi thứ lên một tấm gỗ theo cách bạn thấy phù hợp nhất. Tôi đã không gắn bộ giữ PCB vì tôi thích nó linh hoạt, nhưng nó cũng có các lỗ để gắn nó. Thanh dài trong hình là bộ giữ thiếc hàn, và hai bộ dẫn dây nhỏ là bộ chuyển hướng cho dây cáp, bạn cần gắn chúng sao cho có một đường dẫn tốt từ bộ giữ mỏ hàn đến cần gạt.

2. Bạn có thể cắm đầu kia của ống PTFE vào cần gạt.

3. Bạn có thể gắn một đầu của dây cáp vào xe trượt Z (vào núm đã đúc sẵn) và dẫn nó đến cần gạt. (Đảm bảo dây cáp chạy trơn tru và di chuyển bộ dẫn dây nhỏ nếu cần).

4. Luồn dây cáp qua cần gạt. Ở phía bên kia, luồn nó trở lại qua thanh ray Z và gắn vào xe trượt Z.

5. Với một bộ dẫn dây nhỏ bổ sung, bây giờ bạn có thể căng dây cáp sao cho tỷ lệ của cần gạt so với chiều cao của mỏ hàn phù hợp.

Bây giờ bạn đã hoàn thành, chúc bạn vui vẻ với dụng cụ hỗ trợ hàn!
